操作手册
福建移动通信出版社
福建移动责任有限公司 1

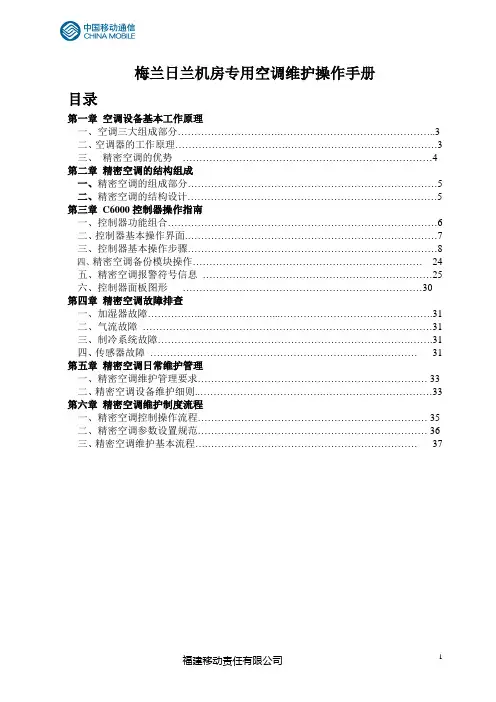

目录页码
第一章空调设备基本工作原理
一、空调三大组成部分 (3)
二、空调器的工作原理 (3)
三、精密空调的优势 (4)
第二章精密空调的结构组成
一、精密空调的组成部分 (5)
二、精密空调的结构设计 (5)
第三章C6000控制器操作指南
一、控制器功能组合 (6)
二、控制器基本操作界面 (7)
三、控制器基本操作步骤 (8)
四、精密空调备份模块操作 (24)
五、精密空调报警符号信息 (25)
六、控制器面板图形 (30)
第四章精密空调故障排查
一、加湿器故障 (31)
二、气流故障 (31)
三、制冷系统故障 (31)
四、传感器故障 (31)
第五章精密空调日常维护管理
一、精密空调维护管理要求 (33)
二、精密空调设备维护细则 (33)
第六章精密空调维护制度流程
一、精密空调控制操作流程 (35)
二、精密空调参数设置规范 (36)
三、精密空调维护基本流程 (37)
2
福建移动责任有限公司
第一章空调设备基本工作原理
一、空调器三大组成部分
1、制冷系统：由压缩机、冷凝器、蒸发器等部件组成，系统内充注有制冷剂；
2、空气循环通风系统：由贯流风扇、轴流风扇、电动机以及风门、风道等组成；
3、电气控制系统：由温度控制器、各种过载保护器等组成。
二、空调器的工作原理
整体式空调器的所有零部件都装在一个箱体内，分体式空调器由室外机和室内机两部分构成，室外机主要由压缩机、冷凝器、毛细管、轴流风扇等组成，室内机主要由蒸发器、贯流风扇、电路板等组成。
空调器制冷时，室内空气被室内机贯流风扇吸入后流过蒸发器并与其进行交换，蒸发器内的制冷剂吸取室内空气的热量，从而使室内空气温度降低，接着蒸发器内的制冷剂被吸入压缩机，压缩成高温高压气体，后被送往室外侧冷凝器，轴流风扇不断吸入室外空气与冷凝器进行热交换，带走制冷剂冷凝时放出的热量，冷凝后的液态制冷剂通过毛细管再进入蒸发器，如此循环不断。在空调器上装上电磁换向阀（四通阀），即为热泵型空调器。
福建移动责任有限公司 3
制热时，四通阀线圈通电，压缩机将制冷剂先送入室内机的换热器，放出热量，使房间温度上升，然后经过毛细管节流，降压后进入室外机换热器吸收室外空气的热量，压缩机再吸走制冷剂，形成一个与制冷反向的循环系统。
大家知道单冷式空调器的制冷系统是由压缩机、冷凝器（室外机）、毛细管和蒸发器（室内机）组成的。制冷循环如下：低温低压制冷剂气体在压缩机中压缩成高温高压气体毛细管节流变成低温低压气体，在蒸发器汽化吸热返回压缩机，如此循环达到制冷的。而热泵式空调器是一个可逆的制冷循环，关键是在系统中设置了一个电磁四通换向阀，它的作用是通过管路变化改变制冷剂流向，使蒸发器和冷凝器的作用对换，原来室内机出冷风变成出热风，室外机出热风变成出冷风，通过这样的方式热泵式空调器就可以达到冬季制热的目的。
三、精密空调的优势
精密空调同传统的舒适性空调比较，具有以下几点优势:
1、制冷量的用途不同
精密空调5%的冷量是用来除湿的；
传统的舒适性空调的40-50%冷量是用来除湿的。
2、空调的送风量不同精密空调的循环风量设计的比传统的舒适性空调的风量3倍还多，
这样，精密空调就有较高的热敏系数和使机房内有较好的空气分布。
3、控制精度的不同
精密空调可将温度控制在一个符合电信机房设备允许的一个相当精密的范围内，
舒适性空调的控制范围则相对而言，会宽得多。
4、精密的湿度控制
精密空调可以将湿度控制在设定湿度的5%内，这将非常有利于设备的稳定工作，
舒适性空调没有湿度的控制。
5、稳定的连续运行时间
精密空调可以连续的一年365天，一天24小时运行，
舒适性空调在设计的时候就一般是设计在一个时间范围内运行。
第二章精密空调的结构组成
一、精密空调的组成部分
精密空调由室内机（蒸发器，风机，控制板，各种信号采集装置,系统电源控制开关箱，压缩机，
4
福建移动责任有限公司
福建移动责任有限公司
5
储液罐，干燥过滤器，膨胀阀，加湿器，空气过滤器等组成）；室外机（冷凝器，风机、风机
压力控制器）组成。
二、精密空调的结构设计
第三章 C6000控制器操作指南
一、控制器功能组合
控制器（CompTrol 6000
）用于操作、控制及监视整个空调系统。它包括一个带电源接口的
主电路板，下述是组成主电路板的各功能组合：
--控制和监视空调系统的微控制器
--RS485通信接口用于BMS楼宇自控
--选件和用于连接分散的I/O板
--PC/RS232系列打印机接口
--控制器与监控器（第二个控制器）的联接器
--LCD和LEDs可显示控制器的数据和运行状况（空调系统）
--操作控制器的按钮
--各种连接插座
每台空调机组有一个控制器，控制器和I/O板通过RS485数据总线相互连接。下面是三个空调模块基本配置的示意图：
空调机组上可以装上一个备份的控制器（作为监控器），这样如果控制器发生故障，监控器可以替代进行控制整个空调系统。
二、基本操作界面
C6000控制器安装在机组的控制部份，可在机组正面操作。
6
福建移动责任有限公司
控制器的控制按键
选择键可用此键选择菜单并修改参数
确认键用以确认对功能/参数的修改
复位键报警信息可用复位键加以消除，并同时消除报警蜂鸣。
亦可用此键将参数改回标准设置
报警指示灯当设备报警时此灯亮
开/关指示灯当设备开机时此灯亮
开/关按键用此键开/停空调
蜂鸣器当在显示屏上出现报警信息时同时发出报警蜂鸣
显示屏显示屏上显示日期，设备运行状态及对操作者的引导信息
显示面板
福建移动责任有限公司7
三、控制器的基本操作步骤
控制器以3种功能菜单（信息、控制、维护）方式进行操作，所有的参数设置和空调运行状况都可以在信息菜单中查询到。信息菜单只显示所有值和参数、但可通过在信息/总体、局部/显示/修改菜单及信息/白昼、夜间/修改菜单中输入口令来修改参数。
空调设备的参数，诸如设定温度，设定湿度和启停值可以在控制菜单中加以修改。
维护菜单用以对空调设备结构进行调整，所以这个菜单只能由经验丰富的工程师进行操作。
你可在窗口中发现如下参数设置；
S =实际开启量（0-10V）
0 =关
1/2 =一级/二级
0-99 =阀的开启度
- =部件未装上
∨=选择完毕
X =部件在动作
选择菜单项目
8
福建移动责任有限公司
福建移动责任有限公司
9
您可以用“选择键”来移动阴影条选择菜单，并用“OK ”
键对你的选择加以确认。
打开对话窗
您可以打开对话窗，从菜单中用“选择键”选择一项再
用“OK ”键进行确认，对话窗口就出现在显示屏上，如
图所示。
改变参数
用“选择键”在对话窗中选择参数，并以“OK ”键确认。
此时，该参数上出现一个框架，用“选择键”来修改参数的
数值，当你用“OK ”键加以确认后，被改变的参数值即被
存储，参数的柜架消失。您可以再更改其他参数。
菜单，对话窗和参数的描述
当空调设备启动时，启动窗在显示屏上出现并在短时间内消褪。此后，你便进入标准窗，你可由此
进入所有子菜单及对话。
启动窗
启动窗显示软件版本及空调厂牌。模块1—6的结构化信息，
亦加以显示。
B=标准I/O 板
E=扩展I/O 板
标准窗
10
福建移动责任有限公司
空调运行过程中标准窗一直存在，在标准窗中可调整
时间，室内与送风状态显示，在日运行与夜运行之间
切换，你亦可以在标准窗进入另外的菜单。
你按“OK ”键进入左图示的对话窗，再按“OK ”，你
便进入下一页显示本菜单的子菜单。相反，若你按“<>‖
键, 你便进入右边的图示窗.假设你有第二套温/湿度
传感器,你可在室内空气状况显示与送风状况显示中
进行切换. 按“OK ”键，框架结构出现后可修改的参
数周围。
在显示屏里通过“〈〉”更改。
用“OK ”键确认你的修改，并运用“〈〉”键到达另一
个窗口，在这个窗口中，你可在“日运行”与“夜运
行”之间切换。按键的操作顺序如上所述，日运行依
据于第一设置温度，夜运行依据于第二设置温度。
你通过继续按“<>”键，在这里可以设置启用或禁用
机组的遥控开/关功能。
在这个标准窗，你可以修改的最后一项是“时间”，如
左图所示，你可用“〈〉”键到达。
以下内容可顺序修改。
年
月
日
时
分
“信息”菜单
空调的部件及每个模块的运行数据及状况都显示在“信息”菜单中，但在这个菜单中参数不能
进行修改。
最近24小时的温/湿度曲线显示在这个对话窗中，垂直线表示现在
时刻，竖线右边表示昨天，竖线左边表示今日，只有在上一个对话
窗中预先选择修改项，修改才能执行，室外空气极限值不可修改。
在个菜单中，你可获取有关房间
空气状况，空调设备的日/
及设备运行时间等方面的信息。
定之温/湿度，有关对话
窗的描述在“控制/温度”
菜单中可以找到。密码可在
“控制”章节找到。
所有的报警信号列于对话窗中，这些符号包括以下信息：
模块号，报警报告，日期和时间该设备的启/停信息都有显示。
可以显示多至20条信息报警记忆，在通电状态下可用“复位”键和“确认”
键的组合作出清除(直到显示标准窗口)。
福建移动责任有限公司11
A _“信息”菜单继续
对话窗显示实际及设定的温/湿
度，由控制器给出的设定值显示，
这些设定值由每周程序式传感器
控制限制。
每个模块制冷循环组件运行状况显
示在这个对话窗中。
这个对话窗显示空调由多少模如果你的空调机组装了加热器，
块组合而成，“X”表示模块的其运行状况将显示在这个对话
哪一个功能正在运行,“S”表窗。
示备份机组。
以周循环方式显示的每日运行
时间及所需房间温度，两个设
置点也显示在这对话窗中。
本对话窗显示空调各部件的运在输入正确的密码后，按“修改”若你的空调机组装备了加湿
行时间，确认“还有”你可看条目，你即可设置运行时间及改变器，其运行状况将显示在对
空调第3、4机组的相关信息，一个设定值，这个数字化窗口的描话窗中，此外，显示屏有指
连续确认“回车”你可回到主述情况在“控制/白昼/夜间”菜单示除湿系统是否开启/关闭。菜单。中。
12
福建移动责任有限公司
福建移动责任有限公司
13
“控制”菜单
在“控制”菜单中可修改各个空调模块及部件的各种参数和运行状况。
密码是通过选择键与确认键来输入，使用“〈”=左，“OK ”=确认“>‖=右,
前两个按键必须在 时钟秒点可视时间内按下.
在这个窗口中,输入所需的房间温度
设定值及上/下极限数值,
可根据送风温度及水温修改
指定极限值。
在这个窗口中, 输入所需的房间湿度设
定值及极限值, 如果选装了送风传感器,
则送风湿度的极限值可在此确定。 这个菜单有进一步的子菜单, 在其中可进行空调部件的极限值及设定值的修改,进一步的信息请看下页索引。B 你如选择―修改‖, 你便可设定运行时间及设定房间温度。 ——实线: 设定点, 日运行
--- 点线: 第2设定点, 夜运行
没有线: 空调停机
符号显示在控制器上
由此进入子菜单,可修改其中的数值,
进一步信息请看下页索引。C
这个菜单里可以显示关于特殊功能
(根据不同的软件版本而定)的更多对
话框。D
注意：在“控制/模块功能”
菜单中修改参数需要对制冷
系统具备高水平的认识，该
项工作只能由专业人员进
行！ 你只有输入正确的密码方可进
入控制菜单
14
福建移动责任有限公司
B_ 继续“控制/模块功能/制冷”对话窗
在这个对话窗中，可调整压缩机的第一、第二极的启动温度，滞回度是以“K ”为单位衡量的，设置温度在“控制/温度”对话窗中加以设置。 如果你的空调装配了吸入口调节阀，那么可在个对话中调整吸入口调节阀的启动温度和斜率。 如果你的空调装配了GE/CW 控制阀， 你可设定GE/CW 控制阀的启动温度 和增长斜率，当设定温度被超过时 GE 会关闭GE/CW 阀，当设定温度未 达到GE 时除湿中止除湿，而GE/CW 阀被完全关闭。 如果您的空调连接了干冷器，您可以为冬季及夏季运行设定工作温度，关于连续转换的级别和滞后值均在此对话窗里。 您如进入下一子菜单，将光标移至“MORE ”处确认。 您可以在这里确定冬季和夏季运行的切换点。高于此设定点机组将运行在夏季状态，低于此点机组将在冬季状态运行。
作为选件的乙二醇泵（最多2台）只能安装在GE 设备的泵部，你可在个对话窗中设定其工作启动温度及滞回值。
注意：所有启动值是与设定
点的偏差值“K ”来定义的。 开
关 滞回
温度
滞回值是启动值和停止
值的差值。
以压缩机为例
斜率
温度
斜率：温度以某一仰
角变化。
福建移动责任有限公司
15
注意：启动值是与设定点的差值%h 来定义。
C_续“控制/模块功能/加热”对话窗
对于已经安装了电加热选件的空调机组，您
可以在这个对话窗里设定启动温度及滞后
值。
如果您的空调里配置了热汽加热系统，您可
以在这个对话窗里设定启动温度及滞后值。
如果您的空调里配置了LPHW 加热器，您可
通过精密的LPHW 阀对其进行调节。
D_ 续“控制/模块功能/加湿”对话窗
如果你的空调装置了附加的加
湿器，你可设定其启动温度及滞
回值，还可设定相应比例阀动作
的启动湿度及斜率。
在这个对话窗可设定除湿循环
的启动点，如果湿度超过这值，
蒸发器上端除湿电磁阀关闭，水
份从气流中被排出。
若你选择
“YES ”则空调设备的所有控制
参数都将被设回原厂的标准设置。
续“控制/模块功能/除湿”对话窗 续“控制/模块功能/预设定”对话窗
“除湿停止”功能如果在除湿过程中温度已经下降至除湿停止设定点下的设定数值，除湿将会被中断（延迟1K ） 同时按下“开/关”及“复位”键可达到同样效果。
16
福建移动责任有限公司
E_ 续“控制/选择”
你可在这个对话窗中调节报警音量。
你可在这个对话窗中为警报指定
报警信号，外部报警信号可接入报
警继电器，根据不同的机组类型，
每个模块由报警继电器最多可提
供10个BMS 信号（这是被称为“优
先权”）。
报警继电器1不能另做配置，它被预留做通用报警。
在标题框上的“报警内容-优先”，最初报警被定义
到任意一个控制器或监控器(C/S)或模块1至模块6。
你可以比较传感器的测量值与外部仪器的测量值，并可在此校
正传感器。
温度可以华氏或摄氏度方式显示。
日期格式可在“日/月/年”或“月/日/年”两者间选择。
你可选择在此对话窗中显示的语言条目。
续“控制/选择/报警等级”
菜单报警中继排列 续“控制/选择/传感器校
正”菜单 续“控制/选择/oC/oF ”菜
单 续“控制/选择/日期格
式”菜单
续“控制/选择/语言”
菜单
续“控制/选择/报警音量”
菜单
福建移动责任有限公司
17
控制/优先选择/积分因数菜单
在这个窗口你可以决定控制器中的积分
比例，在这种情况下，一个固定的值Sf:x
(在菜单控制/温度中调整得来)，和变化的
设定值Svar,这两个值是每5分钟为一个时
间段换算来的，对于控制它们是精确的,
这个Svar 是通过叠加设定值和改变的ds
相对于前一设定值计算得来的。
积分值可以在0—80%这间变化,开始运行时通常出现低值,是为防止控制系统振荡,10%是推荐值,且可逐渐增加,以找出控制的安全界限。
续“控制/特殊功能”菜单
在这个窗口你可以决定，在相位错误或相序反转
时是否关闭整个机组或者只是关闭其中的一个
模块。
Svar=Sprev.+ds
Ds=(Sf:x-实际值)X 积分因数
18
福建移动责任有限公司
“服务”菜单
在“服务”菜单中，你可以轻易改变空调机组的结构及配置。此外，你也可以改变有关控制方式的设置和其它参数。同样，也可以查阅进一步的数据，并且可以采用人工方式操作控制空调机组，而无需使用控制器。
报警信号不出现在“服务”菜单的对话框中，而只是通过声音和LED 方式达到报警效果。所以如果我想知道发生什么事故而引起报警的，还必须返回到主菜单。
当你进入“服务”菜单后，控制器对空调的控制也还是持续着，只是在人工控制方式下，可跳出了控制器范围以实现控制。
通过选择键和确认键输入密码，密码是：―>‖=右，―OK ‖=确认，―<‖=左。前两个
按键必须在时钟秒点可视时间内按下。
空调机组的设备的设置被分成四个区域，在这个
对话框中你可以选择进入你所希望的区域。
―基本设置‖对话窗，可以选择你所需要进一步
调整的区域，子菜单“功能”项在监控操作中，
对于多份模块的结构以及内部运行序列都是相
当重要的。
可以查看数据的主要项都出现在这个菜单中，
完成服务动作后，你可以从上往下选择下项“服
务信息”，你可通过“打印信息”选项来选择哪
些信息需要打印，哪些信息开始打印。
在这一菜单中，可以进行手动操作。然而，只
有对于那些出现在“服务/设备”菜单中的组成
项或者确实装配了的部件（例如风阀）才能真
正产生作用。
福建移动责任有限公司
19
继续“服务/配置”对话窗
在这个对话窗中，输入可被控制的模块数，如
果输入了多于实际所有的模块数，将会出现
“传输错误‖的报警。
在这个对话框中,你可以知道哪一个模块有否安
装吸气阀、GE 阀、泵、干冷器。而对于压缩机
可以用＂－＂（没有压缩机＝ＣＷ机组），＂１＂
或＂２＂（指２级的压缩机），吸气阀的数据是模拟信号，所以其控制是连续的。 干冷器可以配置为０－４个级别．０表示没有干冷器。 在这个对话框中，你可以对加湿器（蒸汽加湿器或超声波加湿器），传导测量设备（仅超声波的设备）和一个除湿控制阀进行配置，对于
加湿器，你可以在比例控制过程和两点控制中
根据自己空调设备进行选择．
这里你可以决定哪个模块安装风阀。
这里你可以确定每个模块所带传感器的
类型
如果同种传感器超过一个，平均值将被计
算出来，在主菜单中只有平均值被显示出
来，例如：室内温度传感器在模块1.2.3 计算值=传感器1+传感器2+传感器3
只有计算出来的平均值被控制器所使用。A>
在这个对话框中，
你可以对电加热器，热气加
热器和ＬＰＨＷ加热
器进行详细说明．对于
电加热器．同样，也只
能选择＂２＂说明其
是两级电加热器，ＬＰ
ＨＷ加热器的数据是
模拟信号，所以也是通
过比例控制．
20
福建移动责任有限公司
下页继续
A> 传感器---许可值
* 请确认跳线在I/O 板上是准确的位置! #对于室外温度及水温度显示温度为 -50.0…..50.0°C 关于不同传感器的传输值可在主菜单“信息/Actual/Set ‖看到。
B>继续“服务/基本设置”对话窗口
在这个对话框中，你可以选择控制方式，这些
方式将在下一页作详细说明，如果你选择了以
下两种控制方式中的一种，就必须选择其中的
数据。B>
在这个对话框中，你可以选择延迟时间，也就是
哪项内容被开启或报警信号被启动，这防止了所
有设备同时被启动所造成的过载。
系统开关延时的延迟启动可被调节在0-2550（大
约42分钟）秒之间，每10秒一间隔。
如果安装有许多台机组，不同的开机延时使停电
再来电时机组分别自动启动不会造成主电源过
载。
模块开启延时，可以防止在同一机组里，各模块
同时启动，时间可在0到255秒之间调整。
级数控制启动延时（例如加热、加湿、制冷）在
同一模块内的不同级数，在分别2至255秒启动。
所有由于超出温度和湿度系数限制的报警被延迟在0-2550秒内。每10秒
钟一间隔。这持别适合于极端条件下的环境，例如停电再来电后，机组自
动启动，一系列的报警信号不会立即出现。
同样所有报警的延迟时间可以在1-255秒间内选择。
压缩机延时，为延迟压缩机使用寿命而使压缩机延迟工作，可通过延迟启
动的数值来实现，在1-255秒内选择。
风机延时运行时间可在1-255秒时间内选择，这用于所有模块风机停止。
风阀启动延时，如果设备配有风阀，那么应在机组系统启动之前将所有风
阀均完全打开（10-2550秒）。
在冬季启动时，低压开关将被短接，延时时间可在0-2550秒之间调节，
在这期间将不会出现“低压报警”信号。
在这个对话窗中，可以设置控制器是否作为监控
器工作（0=作为控制器工作，1=作为监控器工作）。
你可以选择任意模块作为备份模块运行。 下页继续
省环境自动监测与信息管理系统运维管理模块 操 作 手 册 省环境保护局监测信息处 省环境保护局信息中心 2011年7月
目录 1.前言 (1) 1.1目的 (1) 1.2围 (1) 1.3运行环境 (1) 1.4如使用本手册 (2) 2.概述 (2) 3.操作手册 (2) 3.1系统登录 (2) 3.2在线监控 (4) 3.2.1首页 (4) 3.2.2实时信息 (5) 3.3运维管理 (8) 3.3.1 运维单管理 (8) 3.3.2日常运维 (13) 3.3.3比对数据 (19) 3.3.4汇总查询 (21) 3.3.5消息转发 (24)
1.前言 1.1目的 省环境自动监测与信息管理系统是对全省污染源在线监控进行统一管理的系统操作平台，实现了省、市、县（区）三级联动，数据整合交换，为环境执法人员及管理者提供了有效的信息支撑与管理平台，提高了操作人员及管理者的工作效率，为改善全省环境质量提供了技术保障。本操作手册详细介绍了《省环境自动监测与信息管理系统》的各种服务程序、应用功能、具体操作法及相关问题解答，为使用人员实际操作提供指导。 1.2围 本手册的编写对象：《省环境自动监测与信息管理系统》的管理人员、操作人员和维护人员等。 1.3运行环境 本系统运行环境要求如下 系统使用环境： 操作系统：window操作系统 浏览器版本：IE7.0、IE8.0 系统安装环境： 操作系统：window server2003操作系统（含：.netframework2.0，IIS6.0）数据库：oracle10g 发布平台：tomcat5.5
1.4如使用本手册 1）按顺序阅读每一章。 2）根据目录中的索引词条选择性阅读。 3）建议您完整阅读本手册，以便整体把握与操作。 2.概述 《省环境自动监测与信息管理系统》是原在线监控系统的升级改造版本，解决了之前使用过程中出现的一些系统缺陷，操作不便及人工耗时等问题，并针对新的用户需求进行研发，如：环境质量和数据统计的信息化处理，有效性数据审核等。提高了工作人员的办公效率，加强了省、市、县（区）三级部门的信息联动，为管理者的有效考核与管理提供了支撑。 3.操作手册 3.1系统登录 (1)在浏览器中输入相应的网址，启动系统时，显示登录页面如图3.1.1。
精密空调维护保养方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
精密空调维护保养方案 精密空调的构成包括：压缩机、冷凝器、膨胀阀、蒸发器、风机、空气过滤器、加湿器、加热器、排水器等，因此我们在日常的机房管理工作中对空调的管理和维护，主要是针对以上部件去维护的。 信息中心机房精密空调维护保养分为日常巡检、月度维护保养、季度维护保养和年度运行报告等四部分，每一部分的维护范围都涵盖了所有项目的维护，但侧重点各不相同具体方案如下。 一、机房精密空调的维护常识（日常巡检） 日常巡检安排每周的周一早上和周五下班前及节假日放假前和收假上班的开始各一次。日常巡检主要从空调系统的显示屏上检查空调系统的各项功能及参数是否正常。 1、控制系统的维护 对空调系统的维护人员而言，在巡视时第一步就是看空调系统是否在正常运行，因此我们首先要作以下的一些工 作。
1)从空调系统的显示屏上检查空调系统的各项功能及参数是否正常; 2)如有报警的情况要检查报警记录，并分析报警原因; 3)检查温度、湿度传感器的工作状态是否正常; 4)对压缩机和加湿器的运行参数要作到心中有数，特别是在没天早上的第一次巡检时，要把前一天晚上压缩机的运行参数和以前的同一时段的参数进行对比，看是否有大的变化，根据参数的变化可以判定计算机机房中的计算机设备运行状况是否有较大的变化，以便合理地调配空调系统的运行台次和调整空调的运行参数。 2、压缩机的巡回检查及维护 1)听―用听声音的方法，能较准确的判断出压缩机的运转情况。因为压缩机运转时，它的响声应是均匀而有节奏的。假如它的响声失去节奏声，而出现了不均匀噪音时，即表示压缩机的内部机件或气缸工作情况有了不正常的变化。 2)摸―用首摸的方法，可知其发热程度，能够大概判断是否在超过规定压力、规定温度的情况下运行压缩机。3)看―主要是从视镜观察制冷剂的液面，看是否缺少制冷剂。
PEX空调机组 常见报警及故障处理指南 空调产品技术部 2009-9-25
附件：PEX机组码―――――20页
1.公共报警 产生原因：在系统发生报警时，事件记录菜单会同时产生一条公共报警记录， 并且主控制板公共报警端子会产生干接点输出变化，主控制板右下角的K3 继电器闭合，左侧红色LED指示灯亮，同时75/76公共报警输出端子输出闭 合导通信号。见下图： K3在主控制板右下 角位置，耐压125V， 通流能力5安培 K3继电器在控制原 理图右上侧位置，系 统有报警时被触发 K3闭合会输出闭合信 75/76端子 用户利用75/76端 子可以在空调有报 警时得到一个闭合 干接点信号， 解除办法：当报警解除时，公共报警自动解除，公共报警端子恢复开路。 2.压缩机1或2高压
产生原因：有几种可能，一是排气过温报警，二是高压保护报警，三是机组 拆解时将高压保护开关接错，四是保压保护开关本身故障或针阀口憋压。下 图是1号压缩机的高压保护局部电路图，2号压缩机类似。 排气温度开关 高压保护开关 如上图所示，先看看第一第二种可能情况，在有制冷需求时，无论高压保护 开关动作还是排气温度开关动作，主控制板上的报警反馈光耦开关U29都会 得到一个24V交流电压而触发控制系统报警，此时U29旁的LED指示灯常 亮。排气温度开关过温报警的原因通常是压缩机低压运行（低于50PSI），压 缩机由于循环吸排气量下降，压缩机的机械摩擦发热由于循环吸排气量下降 发生冷却不良，压缩机内部机械温度上升，排气温度随之上升，达到125oC 时排气温度开关被触发闭合使U29得到电压产生报警。高压保护开关在室外 冷凝器散热出现问题压缩机排气压力上升到360PSI（或400PSI）时，COM 端与NO端闭合同样使U29得到电压产生报警。第三种可能是机组垂直搬运 上楼时进行过整机解体，上楼后恢复安装时将高压保护开关接错了。最后一 种就是高压开关本身有问题或安装不良（用压力表检测高压正常）， 解除办法：由于报警牵涉到压缩机的运行状态，第一件需做的事情是接好双 头压力表，然后在维护菜单的诊断菜单将压缩机报警次数改为0，复位报警 后启动压缩机，检查压缩机的吸排气压力，如果发现低压偏低则因重点怀疑 排气过温异常，如果发现排气压力高则应检查冷凝器的运行状况。如果压力 完全正常，则应检查排出报警反馈电路的连接可靠性及是否有接线错误，检 查高压开关的管路连接可靠性。注意：在某一种高压开关接错线的情况下，会发生既不误报高压报警，实际发生高压保护工况时也不报警的危险情况。在排除了接线错误后，还有一种可能，就是由于针阀阀芯位置陷得较深，高
常 规 设 备 操作维护手册
目录
第一章斜板沉淀器 一、概述 本公司的WHB-110型斜板沉淀器是一种结构独特的污水处理设备，主要运用浅池沉淀理论，利用斜板间距迅速缩短沉淀时间，达到快速固液分离效果，斜板沉淀设计理论先进，处理效果好、占地面积小、能耗低、投资少、运行管理方便、安全可靠，适用于冶金、市政工程、化工、石油、电力、建材等行业的水处理工程。 二、结构及工艺流程 WHB-110型斜板沉淀器主要由沉淀器壳体、进水分配装置、增强蓬布斜板及挂件、集水槽、配套螺旋输泥机等组成。 污水由设备上部进水口进入进水分配区，在进水分配装置的作用下使污水进入沉淀器的底部混合沉降区进行絮凝沉淀，部份在短时间内不能沉淀的细小颗粒，将通过斜板进行沉降，处理后的水经过溢流堰口流入沉淀器上部的集水槽内，输送到清水池或被循环使用。沉降在沉淀器底部的污泥在底部螺旋输泥机的推动下由中部的排泥口排出。 三、技术参数 单池处理能力：≤120m3/h
进水水悬浮物： 0～5000mg/L 出水悬浮物：≤100mg/L 输泥机排泥含水率：＞90% 配套螺旋输泥机直径：φ600mm 配套螺旋输泥机电机功率：5.5Kw 斜板尺寸：4830X1150X0.5 斜板数量：131块 斜板安装角度：60° 四、安装要求 现场安装前： ●检查基础尺寸是否符合设备安装要求 ●检查基础是否有竣工合格证 现场安装时： ●斜板沉淀器的组合应根据工艺设计要求进行组合。 ●斜板沉淀器的组装几何尺寸应严格按图纸要求尺寸进行装配，配筋接缝不 允许与壳体焊缝同缝。 ●斜板沉淀器焊缝应进行严格检查，不允许有漏焊、假焊、沙孔裂纹等不良 焊缝，焊缝高度、宽度应严格按标准进行施焊。 ●焊接时应注意设备的焊接变形，以免产生内应力，在设备试运行时产生意 外事故。 ●设备上部的溢流出水口应按水平要求进行调整，以免产生设备的上升流速 不均匀，影响处理效果。
IT运维管理系统 用户使用手册 大庆和光电子科技开发有限公司 二〇一六年十月
目录 1、基础信息 (3) 1.1项目信息 (3) 1.2项目检查项 (4) 1.3设备基础信息 (6) 2、日常巡检 (8) 2.1软件日巡检 (8) 2.2软件周巡检 (9) 2.3服务器系统巡检 (10) 2.4服务器硬件巡检 (10) 3、巡检查询 (11) 3.1软件日常巡检检查 (11) 3.2服务器巡检报告 (11) 4、运维资料管理 (12) 4.1系统问题管理 (12) 4.2项目资料管理 (15)
1、基础信息 1.1项目信息 主要录入各运维组所维护的项目信息，各运维组各自录入各自的项目信息。如下图所示 【新增】按钮：点击“新增”按钮，按要求添加项目信息，点击“确认保存”按钮即可。如图所示： 注：状态字段：有两个状态，分别是“正常”和“停用”。当状态是“正常”，则在软件日/周巡检中显示；当状态是“停用”，则在软件日/周巡检中不显示。 项目路径：填写该项目发布的位置，例如：D:\Publish
【编辑】按钮：点击“编辑”按钮，编辑已添加的项目信息，点击“确认保存”按钮即可。如图所示： 【删除】按钮：选中要删除项目前的复选框，点击“删除”按钮，确定要删除，点击“确认”按钮即可。如图所示： 1.2项目检查项 主要是录入各运维组巡检项目的检查项，各运维组录入各自的项目检查项信息，如下图所示
【新增】按钮：点击“新增”按钮，按要求添加项目的检查项信息，点击“确认保存”按钮即可。如图所示： 【编辑】按钮：点击“编辑”按钮，编辑已添加的项目的检查项信息，点击“确认保存”按钮即可。如图所示：
组织实施方案及工作大纲 一、项目概况 1.背景 本项目的信息中心机房位于佛山市教育局大院内，由于现有的精密空调不能满足实际需求，因此需要对信息中心机房的精密空调进行改造以满足实际使用需求。 2.项目周边环境 佛山市教育局位于同济西路，教育局附近有汾江中学，在精密空调运输过程中要注意路上行人的动态，以防在搬运过程中与行人发生碰撞，避免意外发生。 在项目实施过程中，尽量减少噪声发生，减少对教育局内部和附近学校的影响。 3.工作内容 信息中心机房原有精密空调拆除及运输；新增精密空调供货、运输、安装、 调试和试运行。 4.工作要点 保证在原有精密空调拆除过程中，不影响信息中心机房的运作；在精密空调搬运过程中，不发生人员受伤的情况；在施工过程中，采取措施对机房内部的温度进行降温，以保证计算机设备的正常运作；在保证施工质量的同时，尽量在最短的时间内完成对新增空调的安装、调试和试运行工作，使信息中心机房尽快投入正常的运作。
二、设备选型 根据招标文件的要求，我司选用艾默生DataMate3000 系列 12.5kW 冷量档的机组作为本次投标的设备。以下为该设备的参数： 类型 制冷量和显冷量 24℃ dB制冷量12500 (W) 显冷量10200 50%RH 风机 标准风量（ m3/h）2800 风机台数 1 台压缩机数量 1 个 尺寸（ mm）578x914x8 滤网376x427x8*2 数量 3 个净重（ kg）约 140 机组安装空间 (mm) 600×500×1850 长×宽×高 电参数空开32 室外机技术参数 风量 - CMH7300 风机数量2 功率-W340 运行温度范围 - °C-15 ～ 45℃ 机组安装空间 (mm)787× 352×1240 长×宽×高 1.精密空调液晶屏操作说明 本节主要介绍 DateMate 3000 系列空调的微处理控制器的外观、显示屏、控制键、控制界面、控制逻辑、告警功能和其它功能。 1.1. 外观 微处理控制器显示面板如图5-1 所示。
设备操作保养 维护检修手册, 专业.专注.
重庆江电电力设备有限公司 前言 操作维护保养规程是设备操作的基本技能，其根据是设备设计、制造、试验及调试投用的参数，是科学技术多年的积累，有其科学性、合理性、安全性。操作者主要在参数规定内有效发挥设备功能，延长设备使用寿命，保证人身安全；是企业员工创造财富的基本技能，因此，请员工同志们认真学习了解、掌握所使用设备操作技能，安全、高效合理地发挥设备功, 专业.专注.
能。 本手册主要依据设备使用说明书，设备操作保养规程，安全操作规程；因技术水平及时间有限，在编制输入中难免有许多遗漏及错误，特别页码错误较多，敬请原谅，各位参阅者提出宝贵意见，以便不断完善其准确性、合理性、实用性。 编制人：沈强吴艳林 审定人：彭春来 2012-06-19 , 专业.专注.
目录 板车间目录BTS系列数控切割机 概述........................................................ .... ... .. (1) 第一节安全须知 (2) 第二节性能与说明 (9) 第三节操作与使用 (12) 第四节保养与润滑 (13) 第五节常见故障分析及排除 (13) , 专业.专注.
JB21-100型1000KN开式双柱固定台压机 第一节压力机主要规格 (15) 第二节压力机的用途 (16) 第三节压力机的使用与维修保养 (16) 第四节压力机的润滑 (17) 第五节压力机的故障及排除方法 (18) 第六节压力机的安全保护 (19) Q11-13*2500剪板机（一） 第一节机器的基本参数 (20) 第二节机器的主要用途 (20) 第三节机器的性能及特点 (21) 第四节机器的电气系统.. (22) 第五节机器的润滑系统 (22) 第六节机器的调整.............................. (23) 第七节机器的试车与操作 (24) , 专业.专注.
机房精密空调维保方案书 第一章：巡检服务内容描述 巡检设备及日常维护 我公司全年12次定期为用户提供全面的阶段性巡检、维护保养.我公司在接到用户设备故障通知30分钟内到达现场；2小时内解决问题，假如现场不能修复，给出解决方案，如有特殊情况将为用户提供书面报告说明情况。具体巡检内容包括： 1、控制系统：检查显示单元是否正常，各设置参数是否正确，查看历史报 警记录对报警内容进行分析消除隐患。 2、空气过滤器：检查空气过滤器，如需检查或更换则检查或更换空气过滤器。 3、加湿器 检查蒸汽加湿盘是否结垢，如结垢需拆下进行清洗； 检查维护漏水报警系统 检查加湿器接线是否松动？按标准紧固。 检验供排水管和补水阀是否有损伤痕迹？ 检查加湿器程控系统编程内容是否符合现场要求。 4、外部冷凝器和干冷器： 检查冷凝器是否清洁，如需清洁需用专用的清洗工具清洗室外冷凝器。 风扇：检查风扇转动，有无异常噪声，运行电路是否正常。 检查室外冷凝器的电源开关，工作是否正常，绝缘是否可靠，电气接点 是否紧固。 检查压力继电器，对室外风机的控制是否与设置的一致并且根据当时的 具体工作环境调整压力断电器。 调速器（如果安装）：检查调速器的工作状态，控制是否灵敏。 5、蒸发器：检查蒸发器是否清洁，如有污垢用药剂清洗，保证足够的热交 换量。 6、风机组件：检查风机马达运转是否正常，有无异常噪音，并且轴承有无 移动现象，如果移动超标，就要检查或更换轴承。对于由皮带传动的机 组，检查传动皮带，用手指拉紧时，是否可延长2cm；电机支架有无变 形。分机叶轮有无异物，转动是否顺畅，与轴的连接是否紧固。 7、电加热器：检查三级电加热器的各级加热电流及各电气接点是否正常。
（本手册适用于直接膨胀风冷机组） 资料版本V1.2 归档时间 请妥善保管本手册以备参阅 广东XXX电源技术股份有限公司 版权所有，保留一切权利。 目录 第一章 (2) 第二章概述 (2) 2.1 机房环境要求 (2) 2.2 XXX系列机房专用精密空调 (5) 第三章空调产品介绍 (6) 3.1 机组外观 (6) 3.2 型号说明 (7) 3.2.1 室内机 (7) 3.2.2 室外机 (7) 3.3 机组结构组成 (8) 3.3.1 机组部件 (8) 3.3.2 智能控制系统 (11) 3.3.3 机组其他功能 (12) 第四章空调技术参数 (14) 4.1 直接膨胀风冷式机组 (14) 机组使用环境 (17) 4.1.1 机组运行环境 (17) 4.1.2 储藏环境 (17) 第五章精密空调日常维护管理制度 (18) 5.1 精密空调维护管理要求 (18)
5.1.1 通信机房环境要求 (18) 5.1.2 空调技术要求： (18) 5.2 精密空调设备维护细则 (18) 5.2.1 空气处理机的维护 (18) 5.2.2 风冷冷凝器的维护 (18) 5.2.3 制冷部分的维护 (19) 5.2.4 加湿器部分的维修 (19) 5.2.5 冷却系统的维护 (19) 5.2.6 电气控制部分的维护 (19) 5.2.7 整机工况检查 (19) 5.2.8 专用空调设备的维护周期表 (19) 5.3 精密空调控制操作流程 (20) 5.3.1 温度设置： (20) 5.3.2 湿度设置： (21) 5.4 精密空调参数设置规范 (21)
第一章概述 本章主要介绍数据中心机房特殊的环境要求和XXX机房恒温恒湿精密空调的特点、优势等内容。 1.1 机房环境要求 精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下几个方面： 应用对象不同：机房专用空调就是为机房设备提供恒温恒湿的运行环境的，而民用空调都是直接服务于人的。它们的设计理念和功能都完全不同。设计理念最大的区别在于，机房专用空调是大风量，小焓差，高显热比；民用空调刚好相反，是小风量，大焓差，低显热比。显热比的概念是指空调降温与除湿两种制冷量相对之比。通常情况下，一台空调的总制冷量有两部分，一部分用于降温，称为显热制冷量，还有一部分用于除湿，称为潜热制冷量。一台民用空调在应用时60%多的制冷量是在降温，剩下30%多的制冷量是在除湿。民用空调为了保证低噪音，低风量，舒适度，不得不除湿。机房专用空调的显热比都会在0.9或0.9以上。民用空调不适合在机房使用的原因之一就是机房是没有湿气来源，一方面是因为机房密封性好，再就是机房设备不会像人一样发出水蒸气，而人通过呼吸和经由皮肤的汗液挥发都会产生水气。 机房专用精密空调机具有大风量、小焓差、高显热比的特点：与相同制冷量的舒适性空调机相比，机房专用精密空调机的循环风量约大一倍，相应的焓差只有一半，机房专用精密空调机运行时通常不需要除湿，循环风量较大将使得机组在空气露点以上运行，不必要像舒适性空调机那样为应付湿负荷而不得不使空气冷却到露点以下，故机组可以通过提高制冷剂的蒸发温度提高机组运行的热效率，从而提高运行的经济性。根据经验，显热比为1.0的机组的单位制冷量的能耗仅是显热比为0.6的机组的60%左右。同样，机房要求温湿度指标相对稳定，较大的循环风量将有利于稳定机房的温湿度指标，显然，在制冷量一定的情况下，风量的增大将导致焓差的减少，因而通常机组只能在显热比相当高的工况下运行，这恰恰与机房的负荷特点相适应。 送回风方式多样：由于要与电子通信设备的冷却方式相适应，机房的空调系统的送风回风方式是多种多样的：有上送风、下送风，有上回风、下回风、侧回风等，生产企业一般是利用标准化手段开发一系列机型，以满足用户的不同需要。机房专用精密空调机送风形式多为上送下回和下送上回式。机房中铺设防静电活动地板，机房专用精密空调采用下送上回式送风，使冷气直接进入活动地板下，这样使地板下形成静压箱，然后通过地板送风口，把冷气均匀地送入机房内，送入设备机柜内。为此，机房专用精密空调应有足够的风量把机房中的热量带走。采用这种送风形式可大大提高空调效率，同时还可以大幅度节省过去习惯的管道送风的工程费用，降低工程造价，使室内布局美观。这是机房理想的送风方式。当然，机房送风形式要与设备散热形式一致。 对机房内空气进中高效过滤清洁：通常标准型机组中，空气过滤器均采用粗、中效过滤，而在一些特型机组中，从结构设计上采用预留亚高效过滤器或高效过滤器的安装位置，根据用户需求选用。只要用户要求，过滤系统可以很方便地以更换过滤器或者增加过滤器的方式进行升级。一般Ａ级洁净要求使用高效或亚高效过滤器，Ｂ级洁净要求使用亚高效或中效过滤器，即使是Ｃ级洁净要求也应该使用中效过滤器。然而，舒适性空调机一般只有初效过滤器，如果需要提高过滤效率，也只能是改装，而且往往还需增加风机、加大风压，以免空调机因安装了高效或亚高效过滤器而使送风能力大幅度下降。
【最新整理，下载后即可编辑】 系统运维手册 1、目的 (3) 2、适用范围 (3) 3、服务器及数据库概述 (3) 3.1 服务器概述 (3) 3.2 数据库概述 (3) 4、系统服务程序的详细说明 (4) 4.1系统服务程序的构成 (4)
4.2 系统服务程序的启动、关闭及维护管理 (4) 4.2.1 dhcp主服务 (4) 4.2.2 dhcp从服务 (5) 4.2.3 web管理模块 (5) 5、服务器硬件维护（略） (6) 6、windows 2003系统的日常维护 (6) 6.1 定期检查磁盘空间 (6) 6.2 维护系统注册表 (7) 6.3 定期备份系统注册表 ..................................................................... 7 6.4清理system路径下的无用的dll文件 (7) 7、备份策略 (8) 7.1 备份方式 (8) 7.2 备份计划 (8) 7.3 常见故障恢复 (8) 9、数据库的日常维护 (11) 9.1 检查数据库的基本状况 (11) 9.2 检查数据库日志文件 (11) 9.4监控数据库表空间的使用情况（字典管理表空间） (11) 9.4.1 判断是否需要碎片整理 (11) 10、命令解释 (12) 1、目的 楚天行消费卡管理系统运营支撑系统使用的服务器中，服
务器均采用windows xp操作系统,数据库版本为：sql server 2000，随着业务的开展，sql server 数据库中存储的数据量也不断增大，这样操作系统和数据库的日常维护就显得十分重要。 本手册详细描述了程序模块，windows xp操作系统，负载平衡及sql server 数据库等日常检查的主要步骤，指导现场工程师对其进行监控和维护。 2、适用范围 使用者为网e通宽带网络运营支撑系统维护工程师 3、服务器及数据库概述 3.1 服务器概述 服务器数量：4台，基本信息如下： 3.2 数据库概述 数据库软件分别安装在主服务器上。 4、系统服务程序的详细说明 4.1系统服务程序的构成 DHCP主程序：
易事特机房精密空调 解决方案 广东易事特电源股份有限公司 2014年9月 一概述 (3) 二设计原则 (3) 三设计依据 (4) 四产品选型： (4) 4.1 工程简介 (4) 4.2 选型描述 (4) 五产品介绍： (6) 5.1机组结构组成 (6) 5.2 智能控制系统 (8) 5.3机组功能 (8) 5.4 设备配置列表 (9) 六机组安装 (10) 6.1 机组接收 (11) 6.2安装注意事项 (11) 6.3 机组外形尺寸 (11) 6.4安装室内机 (12) 6.4.1 场地选择 (12)
6.4.2 安装要求 (12) 6.4.3 机架安装 (12) 6.5 风冷冷凝器安装 (13) 6.5.1 场地选择 (13) 6.5.2 安装要求 (14) 6.5.3 冷凝器支架安装 (15) 6.6制冷系统连接 (15) 6.6.1 管路布置 (15) 七精密空调日常维护管理 (16) 7.1 精密空调维护管理要求 (16) 7.1.1 通信机房环境要求 (16) 7.1.2 空调技术要求： (16) 7.2 精密空调设备维护细则 (16) 7.2.1 空气处理机的维护 (16) 7.2.2 风冷冷凝器的维护 (17) 7.2.3 制冷部分的维护 (17) 7.2.4 加湿器部分的维修 (17) 7.2.5 冷却系统的维护 (17) 7.2.6 电气控制部分的维护 (17) 八服务承诺 (18) 8.1、服务体系架构 (18) 8.2、售后服务简要说明 (18)
一概述 精密的环境控制对计算机的运行非常重要，因此对机房的环境要求非常严格，这是为舒适性而设计的民用空调无法达到的，主要表现在以下四个方面： 温度控制：服务器及交换机工作时产生大量热量，其密度是普通办公室的6～10倍。为了保证计算机设备能够发挥最佳功效，机房温度最佳控制范围为22℃±1℃。这就要求空调机组一定要有足够的制冷能力和及时的反应调控能力，以应对温度急剧变化。 湿度控制：在机房中，过高或过低的湿度都会对计算机造成破坏。过高的湿度会使空气中的水分在计算机内凝结产生冷凝水，致使主机硬件短路或损坏。而湿度过低时，机房内会产生静电，造IT 设备无法运行甚至死机。 风量/洁净度控制：服务器及交换机工作时产生大量的显热，为了能迅速地排除这些热量，要求空调具有足够大的冷却循环风量和足够远的送风距离。同时，机房对空气洁净度的严格需求要求空调机组应提供相当于30次/小时换气次数的风量，以便对空气进行过滤。 全年运行：一般民用空调（制冷运行）只用于夏季，而且每天只工作8h～10h。但是机房空调需要全年365天、每天24小时不停地运转，甚至在冬季室外环境下都需正常制冷运行。 二设计原则 机房的主设备间原则上尽可能按《电子信息系统机房设计规范》（GB50174—2008）规定的机房标准进行设计和建设，个别环节因客观条件不允许而不能完全达到标准要求的，按实际情况设计。 鉴于机房严格的温湿度等环境要求和24小时不间断的持续运行能力要求，本方案推荐选用机房专用恒温恒湿风冷精密空调。精密空调系统是一个以微处理器控制为基础的空调系统，具有精确制冷、加热加湿、自动故障报警监测、来电自重启（避免因多个单元同时启动时引起的浪涌）、高效过滤等特点，同时有比普通空调长得多的平均无故障时间（MTBF），能为机房微电子设备提供一个长期温湿度相对恒定，空气清洁、稳定可靠的运行环境。
梅兰日兰机房专用空调维护操作手册 目录 第一章空调设备基本工作原理 一、空调三大组成部分 (3) 二、空调器的工作原理 (3) 三、精密空调的优势 (4) 第二章精密空调的结构组成 一、精密空调的组成部分 (5) 二、精密空调的结构设计 (5) 第三章C6000控制器操作指南 一、控制器功能组合 (6) 二、控制器基本操作界面 (7) 三、控制器基本操作步骤 (8) 四、精密空调备份模块操作 (24) 五、精密空调报警符号信息 (25) 六、控制器面板图形 (30) 第四章精密空调故障排查 一、加湿器故障 (31) 二、气流故障 (31) 三、制冷系统故障 (31) 四、传感器故障 (31) 第五章精密空调日常维护管理 一、精密空调维护管理要求 (33) 二、精密空调设备维护细则 (33) 第六章精密空调维护制度流程 一、精密空调控制操作流程 (35) 二、精密空调参数设置规范 (36) 三、精密空调维护基本流程 (37) 1
第一章空调设备基本工作原理 一、空调器三大组成部分 1、制冷系统：由压缩机、冷凝器、蒸发器等部件组成，系统内充注有制冷剂； 2、空气循环通风系统：由贯流风扇、轴流风扇、电动机以及风门、风道等组成； 3、电气控制系统：由温度控制器、各种过载保护器等组成。 二、空调器的工作原理 整体式空调器的所有零部件都装在一个箱体内，分体式空调器由室外机和室内机两部分构成，室外机主要由压缩机、冷凝器、毛细管、轴流风扇等组成，室内机主要由蒸发器、贯流风扇、电路板等组成。 空调器制冷时，室内空气被室内机贯流风扇吸入后流过蒸发器并与其进行交换，蒸发器内的制冷剂吸取室内空气的热量，从而使室内空气温度降低，接着蒸发器内的制冷剂被吸入压缩机，压缩成高温高压气体，后被送往室外侧冷凝器，轴流风扇不断吸入室外空气与冷凝器进行热交换，带走制冷剂冷凝时放出的热量，冷凝后的液态制冷剂通过毛细管再进入蒸发器，如此循环不断。在空调器上装上电磁换向阀（四通阀），即为热泵型空调器。 制热时，四通阀线圈通电，压缩机将制冷剂先送入室内机的换热器，放出热量，使房间温度上升，然后经过毛细管节流，降压后进入室外机换热器吸收室外空气的热量，压缩机再吸走制冷剂，形成一个与制冷反向的循环系统。 大家知道单冷式空调器的制冷系统是由压缩机、冷凝器（室外机）、毛细管和蒸发器（室内机） 2
信息部TI硬件操作及维护手册 目录 第一章：信息部工作职责 (2) 一、信息部经理岗位职责 (2) 二、网络管理专员岗位职责 (3) 第二章：门店设备的使用及维护 (3) 一、机房环境注意与日常维护 (3) 二、服务器操作与维护 (4) 三、网络设备的日常维护 (6) 四、监控系统的操作与维护 (6) 五、功放设备的使用和日常维护 (9) 六、UPS不间断供电源 (10) 七、点单收银电脑使用和维护 (12) 八、微型打印机使用和维护 (16) 九、排号等位使用和维护 (18) 十、门店网费电话费缴费流程 (19) 十一、钉钉考勤机操作流程 (21) 十二、钉钉审批流程 (26) 十三、天子星前厅点餐系统操作流程 (31)
第一章：信息部工作职责 一、信息经理岗位职责 1，拟定和执行企业信息化战略。 1）负责制订公司信息化中长期战略规划、当年滚动实施计划。 2）制定企业信息化管理制度、制定信息化标准规范。 3）负责公司信息化网络规划、建设组织。 4）制订IT基础资源（硬、软件）运行流程、制定网络安全、信息安全措施并组织实施， 实现IT资源集约管理。 5）负责公司集成信息系统总体构架，构建企业信息化实施组织，结合业务流程重组、项目管理实施企业集成信息系统。 6）负责集团公司网站建设计及总体规划。 2、办公自动化系统开发与运行 （1）根据公司发展战略和实际需要，组织实施公司办公自动化系 统、网站的运行管理和维护与更新，协助信息管理工作； （2）负责公司办公自动化设备（计算机及其软件、打印机）的维护、管理工作。 3、企业信息资源开发 根据企业发展战略和信息化战略要求，负责企业内外部信息资源开发利用。导入知识管理，牵头组织建立企业产业政策信息资源、竞争对手信息资源、供应商信息资源、企业客户信息资源、企业基础数据资源五大信息资源库。 4、建立信息化评价体系 根据公司信息化战略和企业实情，建立公司信息化评价体系和执行标准、制定全员信息化培训计划。 5、信息处理 负责信息的收集、汇总、分析研究，定期编写信息分析报告报公司领导决策参考；参与公司专用管理标准和制度的
《日常运维操作手册》 ? 一、查看硬盘可用容量 双击“我的电脑”打开资源管理器，右击我们将要查看的盘符。例如：我们要查看Ｄ盘,只需要在相关的D盘上右击―属性即可看到如下图1-1所示
图１-1 从上图1-１中可以看出Ｄ盘的己用空间为9．６6GB,而可用空间仅为10９MB。 二、监视系统资源 根据运维报告指示,一般需要对服务器的处理器(ＣPU）、内存、网卡及IＩS等在系统运行过程中表现的性能状况进行监测。 监测指标分析 Ｉ D 计数器名称说明 1 %Processｏr Ｔ ime 指处理器执行非闲置线程时间的百分比;通俗一点讲就是ＣPU使用率。计数器会自动记录当前所有进程的处理器时间。 2 Page／sec 指为解析硬页错误从磁盘读取或写入磁盘的页数（是Ｐ ａges Ｉnｐut/ｓeｃ和Ｐaｇｅs Ouｔｐｕt/ｓec 的总和）。 3 Nｅtwoｒk Inteｒ faｃe Byｔes Tｏ taｌ/seｃ为发送和接收字节的速率,包括帧字符在内。判定网络连接是否存在瓶颈。 ４Cｕｒｒｅｎt Co ｎｎectionｓ 检测WEＢ服务的用户连接情况。 1.建立性能监测后台运行计数器 1)打开开始-程序－管理工具-性能,找到“性能日志和警报”下的“计数器日志”。
新建一个计数器，右击右边空白区域“新建”，如下图2－1所示. 图２-１ 2)在新建计数器日志的名称输入容易理解的名称，如:新性能。下图2-2所示． 图2－2 3)输入计数器名称后，可进入如下图2－3所示图面。其中计数器的日志内容会 在默认情况下记录到“C:\ＰｅｒfLｏｇs\新性能_０00００１.bｌg”下（文件名称的定义后面有详细说明并且可定制)。
针对行业客户我公司特推出两种精密空调维修、机房空调维修保养方案： 方案一： 1、公司定时为用户提供一年四次上门巡检服务或两次上门巡检服务（不包括机房空调零配件的费用）巡检服务项目： · 检查控制器程序菜单设置、压机、风机、加热器、冷凝器、制冷循环管路、过滤网、加湿器和供排水管路及电器系统等部份的运行情况。 · 排除发现的故障,更换损坏的配件。 · 调整控制器程序，调整系统运行压力，清洁空气过滤网、冷凝器、加湿器等设备。 · 提供维修报告。 · 以优惠的价格为用户提供各种空调配件。 2、用户在日常工作中如发现设备告警应及时通知我公司，对于严重故(如空调停机，控制器故障，高温告警等)，我公司将在2小时内派出技术工程师到达现场；对于不严重影响空调机正常运行的一般告警，我公司将尽快维修。对于维修过程中需要更换的配件，应用户要求，我们将及时提供并给予更换，配件费用由用户承担。 方案二： 为全面减除用户的后顾之忧，提供全面的专业化水平的机房空调维护保养服务，我公司推出大包服务，也就是机房空调设备由我公司全面维护（免费提供机房空调零配件）。 1、公司定时为用户提供春季巡检一次，秋季巡检一次。不定期巡检若干次。巡检服务项目：· 检查控制器程序菜单设置、压机、风机、加热器、冷凝器、制冷循环管路、过滤网、加湿器和供排水管路及电器系统等部份的运行情况。 · 排除发现的故障,更换损坏的配件。 · 调整控制器程序，调整系统运行压力，清洁空气过滤网、冷凝器、加湿器等设备。
2、服务期内，机房空调设备发生严重故障无法运行时（如空调停机，控制器故障，高温告警等），我公司将在24小时内派出技术工程师到达现场。对于不严重影响空调机正常运行的一般告警，我公司将尽快维修。 3、服务期内，易耗配件包括空气过滤网、加湿罐由我公司免费提供，非易耗配件发生损坏，也由我公司免费更换维修。由于人为原因，或其它不可抗力（如自然灾害）等原因造成的部件损坏，我公司不提供免费配件。 -----机房专用空调解决方案 机房专用空调维护周期表
设备维护保养要点手册 巡检包括容 检查设备运行使用情况；听设备运行的声音，有无异常撞击和摩擦声。看温度、压力、流量、液位等控制计量系统及自动化调节装置的工作情况。 检查传动皮带、运动机构、链条的紧固情况和平稳度。 检查安全保护罩、防护栏杆、设备管路的保温、保冷是否完好。 检查安全装置、制动装置、事故报警装置、停车装置是否良好。 检查设备及工艺管路的静、动密封点的泄露情况。 检查设备基础、地脚螺栓及其他连接螺栓有无松动，或因连接松动而产生振动检查轴承及有关部位的温度、润滑及振动情况。 通过上述一系列的检查，使所有的偶发故障的苗头及不正常状态能及早发现并立即查清原因，及时调整处理，尽快使机器设备恢复正常功能与安全运行。 发现异常情况，应做紧急处理。并向车间领导及设备维修人员及时报告，同时将检查情况和处理结果详细记录在操作记录上 设备管理工作容 定期做好设备的保养工作，这是更全面、更彻底的维护性活动。根据保养工作量的大小和实施人员的不同，一般把定期保养分为一级保养和二级保养。二级保养属于修理畴，一级保养时以设备操作人员为主、维修工人辅助和配合的维修性活动。 认真填写各项记录和日志，严格执行交接班制度，认真填写设备运行记录、缺陷记录、事故记录及操作日志，严格执行交接班制度 “三好”、“四懂”、“四会”和“五项纪律” 操作人员经过培训，虽然具备了一定的理论知识和操作技能，但如果不会保养设备，不会检查设备，不会排除故障，事无巨细都要依靠维修工，其设备是无法合理使用的。因此“三好”、“四会”、“五项纪律”是设备操作人员的基本要求。管好：管好设备。指管好自己操作的设备，工、量具和附件要按定置管理的要求存放，保持防护装置和管线的完整和可靠。 用好：用好设备。指严格遵守操作规程，执行维护保养制度，正确合理使用设备，不带病运转、不超负荷使用，不在设备上乱堆、乱放工具和加工零件。
min 海康威视iVMS-9300综合监控与运维管理平台 用户操作手册 杭州海康威视系统技术有限公司 2016.3
目录 目录 (1) 第1章前言 (5) 1.1编写目的 (5) 1.2术语和缩写 (5) 第2章平台概述 (6) 2.1环境要求 (6) 2.1.1运行硬件环境 (6) 2.1.2运行软件环境 (6) 2.2用户登录 (7) 第3章运维概况 (7) 3.1视频概况 (11) 3.1.1视频概况 (11) 3.1.2一键运维 (13) 3.2卡口概况 (14) 3.2.1过车统计 (15) 3.2.2资源信息 (15) 3.2.3服务器信息 (15) 3.2.4最新异常信息 (16) 第4章巡检中心 (16) 4.1运行监测 (17) 4.1.1监控点视频 (17) 4.1.1.1 监控点明细查看 (17) 4.1.1.2 视频预览 (18) 4.1.1.3 工单上报 (19) 4.1.1.4 视频质量诊断图片查看 (20) 4.1.1.5 图像重巡 (21) 4.1.1.6 查询导出 (21) 4.1.2录像 (22) 4.1.2.1 录像详情查看 (23) 4.1.2.2 巡检一次 (24) 4.1.2.3 工单上报 (24) 4.1.2.4 查询导出 (25) 4.1.3卡口 (26) 4.1.3.1 卡口信息 (26) 4.1.3.2 异常信息 (28) 4.1.4编码资源 (29) 4.1.4.1 设备详情查看 (30) 4.1.4.2 工单上报 (31) 4.1.4.3 查询导出 (31) 4.1.5解码资源 (32) 4.1.5.1 解码资源详情查看 (33) 4.1.5.2 工单上报 (33)
HIROSS恒温恒湿机房精密空调操作手册 HIMOD系列 北京****科技有限公司 技术部 2009年01月01日
目录 第一章HIMOD系列海洛斯空调概述.................................................................................... 1.1型号多 .................................................................................................................................... 1.2控制技术先进 ........................................................................................................................ 1.3制冷系统 ................................................................................................................................ 1.4送风系统 ................................................................................................................................ 1.5加湿系统 ................................................................................................................................ 1.6加热系统 ................................................................................................................................ 1.7其它 ........................................................................................................................................ 第二章HIMOD系列海洛斯空调型号含义............................................................................ 第三章有关空调的一些资料 .................................................................................................. 3.1气流组织方式 ........................................................................................................................ 3.2盖板纽开启方式 .................................................................................................................... 3.3空调重量 ............................................................................................................................ 3.4机组尺寸及维护空间 ............................................................................................................ 第四章制冷循环管路示意图 .................................................................................................. 4.1风冷却（A型）..................................................................................................................... 4.2水冷却（W型）.................................................................................................................... 4.3双冷源（D型）..................................................................................................................... 4.4单系统（C型）..................................................................................................................... 4.5双系统（C型）..................................................................................................................... 第五章调速风机调速接线示意图........................................................................................... 第六章MICROFACE概述...................................................................................................... 6.1概述 ........................................................................................................................................ 6.2Microface面板简介................................................................................................................ 6.3LCD液晶显示屏介绍 ............................................................................................................ 第七章MICROFACE面板的操作.......................................................................................... 第八章控制器的使用 .............................................................................................................. 8.1控制器（HIROMATIC）概述 .............................................................................................. 8.2控制器的操作 ........................................................................................................................ 8.3菜单结构 ................................................................................................................................ 第九章日常维护及特殊维护 .................................................................................................. 9.1日常维护 ................................................................................................................................ 9.2特殊维护 ................................................................................................................................ 第十章常见报警及处理 ................................................................................................................ 10.1低压报警 .............................................................................................................................. 10.2高压报警 .............................................................................................................................. 10.3加湿报警 .............................................................................................................................. 10.4失风报警 .............................................................................................................................. 10.5电加热过热报警 .................................................................................................................. 10.6显示器发黑 .......................................................................................................................... 10.7空调不制冷 .......................................................................................................................... 附录1：参数列表 .................................................................................................................... 附录2：报警内容列表 ............................................................................................................. 附录3：各菜单项含义 .............................................................................................................
