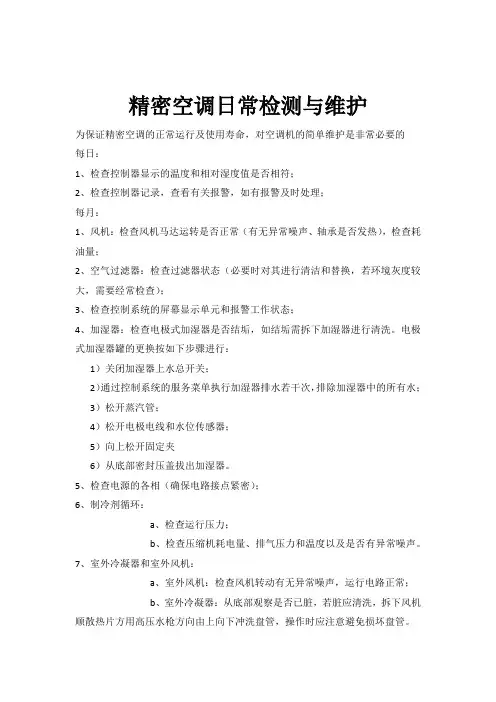

精密空调日常检测与维护
为保证精密空调的正常运行及使用寿命，对空调机的简单维护是非常必要的
每日：
1、检查控制器显示的温度和相对湿度值是否相符；
2、检查控制器记录，查看有关报警，如有报警及时处理；
每月：
1、风机：检查风机马达运转是否正常（有无异常噪声、轴承是否发热），检查耗油量；
2、空气过滤器：检查过滤器状态（必要时对其进行清洁和替换，若环境灰度较大，需要经常检查）；
3、检查控制系统的屏幕显示单元和报警工作状态；
4、加湿器：检查电极式加湿器是否结垢，如结垢需拆下加湿器进行清洗。电极式加湿器罐的更换按如下步骤进行：
1）关闭加湿器上水总开关；
2）通过控制系统的服务菜单执行加湿器排水若干次，排除加湿器中的所有水；
3）松开蒸汽管；
4）松开电极电线和水位传感器；
5）向上松开固定夹
6）从底部密封压盖拔出加湿器。
5、检查电源的各相（确保电路接点紧密）；
6、制冷剂循环：
a、检查运行压力；
b、检查压缩机耗电量、排气压力和温度以及是否有异常噪声。
7、室外冷凝器和室外风机：
a、室外风机：检查风机转动有无异常噪声，运行电路正常；
b、室外冷凝器：从底部观察是否已脏，若脏应清洗，拆下风机顺散热片方用高压水枪方向由上向下冲洗盘管，操作时应注意避免损坏盘管。
常见故障排除对应表
