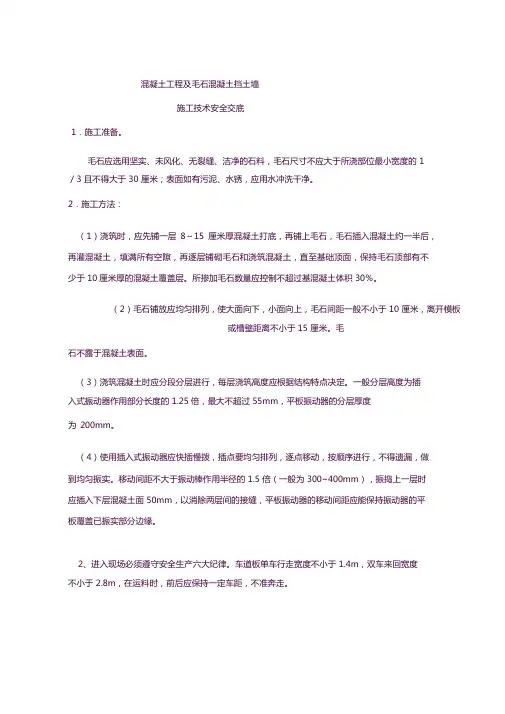

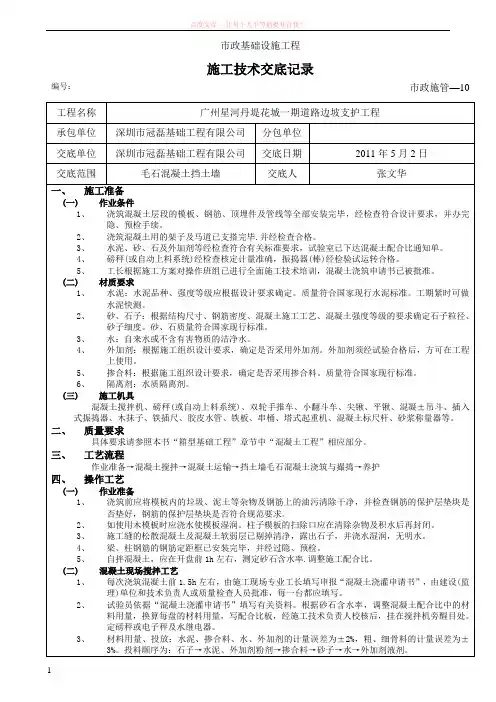

混凝土工程及毛石混凝土挡土墙
施工技术安全交底
1．施工准备。
毛石应选用坚实、未风化、无裂缝、洁净的石料，毛石尺寸不应大于所浇部位最小宽度的1／3且不得大于30厘米；表面如有污泥、水锈，应用水冲洗干净。
2．施工方法：
（1）浇筑时，应先铺一层8～15厘米厚混凝土打底，再铺上毛石，毛石插入混凝土约一半后，再灌混凝土，填满所有空隙，再逐层铺砌毛石和浇筑混凝土，直至基础顶面，保持毛石顶部有不少于10厘米厚的混凝土覆盖层。所掺加毛石数量应控制不超过基混凝土体积30％。
（2）毛石铺放应均匀排列，使大面向下，小面向上，毛石间距一般不小于10厘米，
离开模板或槽壁距离不小于15厘米。毛
石不露于混凝土表面。
（3）浇筑混凝土时应分段分层进行，每层浇筑高度应根据结构特点决定。一般分层高度为插入式振动器作用部分长度的1.25倍，最大不超过55mm，平板振动器的分层厚度为200mm。
（4）使用插入式振动器应快插慢拨，插点要均匀排列，逐点移动，按顺序进行，不得遗漏，做到均匀振实。移动间距不大于振动棒作用半径的1.5倍（一般为300~400mm），振捣上一层时应插入下层混凝土面50mm，以消除两层间的接缝，平板振动器的移动间距应能保持振动器的平板覆盖已振实部分边缘。
2、进入现场必须遵守安全生产六大纪律。车道板单车行走宽度不小于1.4m，双车来回宽度不小于2.8m，在运料时，前后应保持一定车距，不准奔走。
3、离地面2m以上浇砼时，不准站在搭头上操作，如无可靠的安全设施时，必须戴好安全带，并扣好保险钩。
4、使用振动机前应检查电源电压，必须经过二级漏电保护，电源线不得有接头，机械运转是否正常，振动机移动是不能硬拉电线，更不能在钢筋和其它锐利物上拖拉，防止割破拉断电线而造成触电伤亡事故。
5、搅拌机司机必须按清洁、紧固、润滑、调整、防腐的十字作业法，每次对搅拌机进行认真的维护与保养。
6、每次工作开始时，应认真检视各部件有无异常现象。开机前应检查离合器、制动器和各防护装置是否灵敏可靠，钢丝绳有无破损，轨道、滑轮是否良好，机身是否平衡，周围有无障碍，确认没有问题时，方能合闸试机。以2~3分钟试运转，滚筒转动平衡，不跳动，不跑偏，运转正常，无异常声响后，再正式生产操作。
7、机械开动后，司机必须思想集中，坚守岗位，不得擅离职守。并须随时注意机械的运转情况，若发现不正常现象或听到不正常的声响，必须将筒内的存料放出，停机进行检修。
8、搅拌机在运转中，严禁修理和保养，并不准用工具伸到筒内扒料。
9、上料不得超过规定时，严禁超负荷使用。
料斗提升时，严禁在料斗的下方工作或通行。料斗的基坑需要清理旱，必须事先与司机联系，待料斗用安全挂钩挂牢固后方准进行。
10、检修搅拌机时，必须切断电源，如需进入滚筒内检修时，必须在电闸箱上挂有“有人工作，禁止合闸”的标示牌，并设有专人看守，要绝对保证能够避免误送电源事故的发生。
11、停止生产后，要及时将筒内外刷洗干净，严防混凝土粘结，工作结束后，将料斗提升到顶上位置，用安全挂钩挂牢。离开现场前拉下电闸并锁好电闸箱
交底人：四川泰金建司接受交底人：
工长：
二00九年二月八日
毛石挡土墙施工技术要求 一、材料技术要求： （一）水泥： 1、进场时要有质量证明文件； 2、应按品种、强度、出厂期、生产厂等检查验收，并分别堆放，先到先用； 3、袋装水泥叠堆高度不宜超过10包； 4、不宜露天堆放。如露天堆放，应下有防潮垫板，上有防雨篷布； 5、使用期不宜超过出厂期三个月，超期应先行检验其强度。 砂子：宜采用中砂，并应过筛，砂的质量要求，其松散体积密度应大于1400kg/ m3，其空隙率应小于45%；用肉眼观察，不宜含有草根、树叶、树枝、塑料品、煤块、矿渣等杂物，砂的含泥量不应超过5％。 （二）毛石：毛石进场前应检查其强度等级（Mu30）、耐久性是够满足设计。检查砌筑石材的力学性质除了考虑抗压强度外，根据工程需要，还应考虑它的抗剪强度、冲击韧性等。石材的耐久性主要包括有抗冻性、抗风化性、耐火性、耐酸性等。采用的毛石应质地坚实，无风化剥落和裂纹；石材表面无泥垢、水锈等杂质。， （三）PVC管：采用符合国家制定的行业标准的合格产品。外观检查管材的内、外表面应光滑、平整、无凹陷、分解变色线和其它影响性能的其它缺陷。管材不应含有杂
质，应不透光。管材端面应切割平整并与轴线垂直。 （四）砂浆：砂浆进场前需作检测试验，保证砂浆等级和强度必须符合设计要求的强度（M10）。拌制砂浆用水泥、砂应符合上述技术要求，用水应采用不含有有害物质的洁净水。拌制时应严格按照水泥、砂重量配合比用量配制，。拌合时间不得少于1.5min。 二、基础砌筑： (1)石质基底应清理干净松散岩层，浇水湿润后坐浆砌筑；土质基底直接坐浆砌筑。 (2)地面线以下部分可不修凿镶面石。 (3)基础砌出地面后立即回填夯实，并作好顶面排水、防渗设施，以防基底被浸泡、软化。 (4)基础应在开挖完成后立即进行，做到随开挖、随下基、随砌筑。 三、墙身砌筑： （1）本工程各部分施工高度按规划与设计图。 （2）挡土墙每间隔10-20m应设置一道变形缝（或者伸缩缝）。当墙身高度不同墙后荷载变化较大或者地基条件较差时，应采用较小的变形缝间隔。另在地基岩性变化处墙高突变处和与其它建（构）筑物连接处应设沉降缝。本工程变形缝按图纸设置。 （3）变形缝宽度为20-30mm。缝内沿墙的内、外、顶三面填塞沥青麻筋或涂沥青木板，塞入深度不宜小于200m。
一、编制依据 1设计单位2007年1月16日提供的施工图。 2、国家建筑标准设计图集04J008。 3、有关国家现行施工规范、验收规范。 4、《建筑施工手册》第四版。 5、建设单位提供的工程地质勘察资料。 6、建设单位提出的施工要求。 二、工程概况 1、该挡土墙为3#楼车库外挡土墙，平面布置图按结构施工图GSk更01,设计选国家建筑标准设计图集04J008- 1第75页HJB11和HJBA HJB7衡重式挡土墙，挡墙顶标高为241.00m,平面布置成L型，总长度约86.5m。挡土墙各部位尺寸分别为：H 11.0m；h1、4.4m；h 2、6.6m；hj、850mm hn、400mm bt、1850mm bj、530mm Bd 3960; m2 0.50 ; 衡重式挡土墙示意图 的卵石（或碎石）反滤包 （5）、沿挡墙纵向每18m长设一道变形缝。 4、该工程为附属建设施工工程，现场现有施工机械设备、组织管理、劳动力、材料等均能满足该工程的施工要求，本方案中该部分的内容见总体施工组织设计，因此只针对挡土墙的施工技术措施进行阐述。施工方法也按总体施工组织设计执行。 三、施工准备 1、平面控制和放线 根据3#楼工程定位放线控制点和挡墙平面布置图进行定位放线。先放出挡墙基础内边线，然后根
据挡墙底面宽度、平基地貌标高，计算出平基土石方顶面开挖线的位置，放出开挖边线以及光面爆破开挖控制线，光面爆破开挖控制线与常规爆破开挖边线的距离为米，光面爆破后采用人工开挖清理表面。如下图： 2、场地准备 挖土前，对有阻碍施工的建筑物和构筑物、地上及地下有关的管线（包括电力、排水等）进行保护或拆迁。 四、重点难点 1、该工程的重点是模板工程和混凝土工程，模板工程的设计和施工是决定工程外在质量好坏的关键。 2、混凝土的施工质量是保证工程结构安全的关键，是工程内在质量的决定性因素。 3、模板工程是该工程的主要难点。 五、模板工程的设计原则 1、挡土墙模板采用组合式钢模板，单面支模，模板正面要有钢管斜撑，背面有大对拉（内斜拉）固定，单面模板必须保证有自身独立稳定系统，确保模板不位移，不变形。 2、要能保证构件的形状、尺寸及相互位置的正确。 3、要使模板具有足够的强度、刚度和稳定性，能够承受新浇注混凝土的重量和侧压力，以及各种施工荷载。 4、力求构造简单、装拆方便、保证混凝土施工时不漏浆，各部位模板面的交接部分，应采用连接简便、结构牢固。 5、配置模板，应优先选用通用、大块钢模板，使其种类、块数、拼接量最少，设置对拉（内斜拉）螺栓的模板，为减少钢模板的钻孔损耗，在螺栓部位改用50X100的刨光 方木代替。
本工艺标准适用于一般工业与民用建筑毛石基础的砌筑工程。 2 施工准备 2．1 材料： 2．1．1 石料：其品种、规格、颜色必须符合设计要求和有关施工规范的规定，应有出厂合格证。风化石严禁使用。 2．1．2 砂：宜用粗、中砂。配制小于M5的砂浆，砂的含泥量不得超过10％；等于或大于M5的砂浆，砂的含泥量不得超过5％，不得含有草根等杂物。 2．1．3 水泥：一般采用P.O32.5级矿渣硅酸盐水泥和普通硅酸盐水泥，有出厂证明及复试单。如出厂日期超过三个月，应按复验结果使用。 2．1．4 水：应用自来水或不含有害物质的洁净水。 2．1．5 其它材料：拉结筋，预埋件应做好防腐处理。 2．2 施工机具：应备有搅拌机、筛子、铁锨、小手锤、大铲、托线板、线坠、水平尺、钢卷尺、小白线、半截大桶、扫帚、工具袋、手推车、挂线架等。 2．3 作业条件： 2．3．1 基槽：土方已完成，并办完隐检手续。 2．3．2 已放好基础轴线及边线；因毛石基础不能用皮数杆，根据基础截面形状，做台阶形砌筑挂线架(一般间距15～20m，转角处均应设立)，以此作为砌石依据，并办完预检手续。 2．3．3 基槽应清理干净，表面不能有浮土。 2．3．4 砂浆配合比已经试验室确定，现场准备好砂浆试模（6块为一组）。 3 操作工艺 3．1 工艺流程 砂浆搅拌 ↓ 作业准备→试排撂底→砌毛石→验收 3．2 砌筑前，应对弹好的线进行复查，位置、尺寸应符合设计要求，根据进场石料的规格、尺寸进行试排、撂底，确定组砌方法。 3．3 砂浆拌制： 3．3．1 砂浆配合比应用重量比，水泥计量精度在±2％以内，砂，掺合料为±3％以内。 3．3．2 宜用机械搅拌，投料顺序为砂—水泥—掺合料—水，搅拌时间应符合下列规定：水泥砂浆不少于2min； 3．3．3 砂浆应随拌随用，一般水泥砂浆须在拌成后3h和4h内使用完，不允许使用过夜砂浆。当施工气温最高超过30℃时，应分别在拌成后2h和3h内使用完毕。 3．3．4 基础按一个检验批，且不超过250m3砌体的各种砂浆，每台搅拌机至少做一组试块（一组六块），如砂浆强度等级或配合比变更时，还应制作试块。 3．4 毛石砌筑： 3．4．1 毛石基础第一皮砖应座浆，并将大面朝下，最上面一皮宜选较大的毛石砌筑。 3．4．2 毛石基础水平灰缝厚度不宜大于20mm，大石缝中，先填1/3—1/2的水泥砂浆，再用小石子、石片塞入其中，轻轻敲实。砌筑时，上下皮石间一定要用拉结石，把内外层石块拉接成整体，且拉结石长度应大于基础宽的2/3，在立面看时呈梅花形，上下左右错开。 3．4．3 基础石墙长度超过设计规定时，应按设计要求设置变形缝，分段砌筑时，其
衡重式挡土墙技术交底 一、挡土墙形式 本工程边坡DHN段、边坡OPQ段采用C20毛石混凝土衡重式挡土墙进行支挡，毛石强度不低于MU30，毛石掺量不超过30%，地面到顶面高度最高为13.8米，基础埋深1.5米左右，外侧为1:0.05斜面，内侧呈1:0.25斜坡形，顶宽及底宽根挡墙高度进行调整，基本形式见下面附图: 衡重式毛石混凝土挡土墙基本断面形式 二、挡土墙各分项工程的做法特点及要求 挡土墙基础以中风化泥岩为基底持力层，嵌入中风化基岩不小于1.2m，承载力特征值≥1260kPa，基底摩擦系数u≥0.50；挡墙采用C20毛石砼，毛石强度不低于MU30，毛石掺量不超过30%。挡土墙设置PVC75泄水孔,距离2.0x2.0m交错设置，最下排距离地面不低于0.4m。边坡横向15m设置变形缝,缝宽30mm,缝中填塞沥青麻丝。 三、主要施工方法 1、挡土墙地基开挖 挡土墙基础开挖：开挖时因场地狭窄且开挖深度较深，采用挖掘机进行开挖，自卸汽车运土，装载机进行推土平整，开挖的土石方堆放至业主工程师指定的弃土场。开挖边坡严格按照设计及规范要求进行放坡，不允许偏陡，防止塌方或滑坡，保证施工边坡稳定。根据实际开挖情况，如遇不良地质情况，立即请设计、业主、监理等现场确定开挖边坡是否采取支护措施。基坑开挖完成后，及时进行地基验槽，然后进行毛石混凝土挡墙的扩展基础施工。2、模板工程 2.1、组成材料 毛石混凝土挡土墙模板采用普通钢及木模板进行支撑，竖向背楞选用φ48×3.5钢管扣件支撑，间距300mm；横向背楞采用选用φ48×3.5mm双钢管间距600mm，采用M14的对拉螺栓（两头焊接对拉片）间距600×600进行拉结；两侧采用双排脚手操作架，操作架立杆纵横向间距均为1200，大小横杆步距为1200，架体外侧设置水平杆支撑于桥台的钢筋混凝土柱子上，水平撑杆间距水平间距为1500，步距为1.2米，每隔三排立杆设一剪刀撑，保证架体稳定。 2.2、斜率控制方法 模板支设时采用上下定位的方式确定斜率，测量人员在垫层上弹出每段模板下口线，上
目录第一章工程概况 第二章主要施工方案 第一节材料准备 第二节主要机具 第三节工作条件 第四节工艺流程 第五节主要技术措施 第三章施工计划 第一节基础施工 第二节墙体砌筑与分段设置伸缩缝第三节回填用料与泄水孔设置 第四节砌体工程材料质量 第五节砌石要求 第六节进度计划保证措施 第四章雨季施工技术措施 第五章施工质量保证措施 第一节保证措施 第二节技术措施 第三节管理措施 第四节施工工序控制 第五节工程测量质量保证措施 第六节现场试验质量保证措施 第六章安全保障措施 第七章文明施工 第一节组织管理措施 第二节施工现场环境保护 第三节绿化工作措施 第八章机械设备及劳动力安排
第一章工程概况 本工程为黄石市妇幼保健院挡土墙工程，是黄石市妇幼保健院非常重要的一项分项工程。该分项工程是黄石市妇幼保健院的一个不可分割的一部分，位于黄石市妇幼保健院，高约4米，长约57.5米。毛石挡墙是一个非常重要的分项工程，公司非常重视，特派专家到现场考察指导工作。成“一”字型布置，墙体材料为浆砌毛石挡墙，基础为毛石混凝土，挡墙上口采用混凝土压顶，压顶上设置安全护栏，挡土墙上口与下部墙面坡度按1:0.1-0.15考虑。在挡土墙正立面设置直径为50的泄水孔，挡墙泄水孔间距为2×2m设一个，外斜坡度为３－５%，采用直径为50mmPVC管成梅花型布置；进水口下部用粘土夯实封层厚30cm，其反滤层设置为40cm厚粗粒层。挡土墙毛石采用20cm—50cm 人头石，强度不小于35MPa。全部山坡防护采用重力式挡土墙防护，采用M5水泥砂浆砌块石。 挡土墙每隔10m设一道沉降伸缩缝，沉降缝缝宽2cm，自地基到墙顶断开，用泡沫塑料板隔开，缝口用沥青麻丝填塞，深度不小于30cm。挡土墙的基础底面应埋置在地面线以下不小于100cm，采用毛石混凝土，毛石含量达80％，C30混凝土含量达20％；若受水流冲刷应埋在冲刷线以下，地基应力浆砌块石挡土墙为250 Kpa。墙背回填要分层施工，压实要求不小于95%，回填时不要损坏墙背反滤层，保证泄水孔的通畅。 黄石市妇幼挡土墙工程包括：挡土墙、路旁苗木移栽及路面硬化。 第二章主要施工方案 第一节材料准备 1、石砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。毛石中部厚度不应小于200mm；石砌
目录 一、工程概况 (2) 二、编制依据 (3) 三、投入施工机械 (3) 四、施工准备 (4) 五、地基与基础 (6) 六、施工案 (6) 七、进度计划保证措施 (17) 八、施工质量保证措施 (18) 九、安全文明施工措施 (21) 十冬雨季施工措施 (23) 十一降低工程成本措施 (24)
一、工程概况 本工程位于市昭阳区大寨乡，地处昭阳区西部，本次治理围为整个家梁子灾害点，含居民建筑后由人工开挖及天然形成的边坡，治理目的为保护灾害点所威胁的全部居民生命财产安全。 经计算，并结合灾害点的几处不稳定斜坡的坡体剖面形态，共采用6种类型挡墙，即A型挡墙（设计墙身高1.5m,墙顶宽度1.5m,墙底宽为2.18m）、B型挡墙（设计墙身高2.5m,墙顶宽度1.5m,墙底宽为2.07m）、C型挡墙（设计墙身高2.0m,墙顶宽度1.5m,墙底宽为2.25m）、D型挡墙（设计墙身高2.18m,墙顶宽度0.8m,墙底宽为0.6m）、E型挡墙（设计墙身高1.5m,墙顶宽度1.5m,墙底宽为2.18m）、及F 型挡墙（设计墙身高1.5m,墙顶宽度1.5m,墙底宽为2.18m），墙身材料采用毛砼。泄水以下的空间用粘土夯实，泄水以上
的部分的处理式为20mm反滤层+原状土回填。泄水制作法：预埋PVC管。 二、编制依据 1、《建筑边坡工程技术规》（GB50330-2002） 2、《混凝土结构设计规》（GB50010-2002） 3、《公路排水设计规》（JTJ018-92） 4、设计图纸 三、投入施工机械 1、挖掘机一台，基槽土清挖及浇筑砼投料用； 2、搅拌机一台； 3、振捣棒2台，振捣混泥土用； 4、运输车1辆，土运输和材料运输使用； 5、压路机一台（墙后回填压实）；
俯斜式毛石挡土墙施工方案 一、材料要求: 1.石料 应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹;石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。 片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。 2.水泥 水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定。根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB175)等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。不同品种的水泥不得混合使用。 3.砂 (1)、砂采用流沙河砂。砂的质量标准应符合混凝土工程相应的质量标准。 (2)、砂的最大粒径:用于砌筑片石时的砂，最大粒径不宜超过5mm。 (3)、砂的含泥量:因本工程砌筑砂浆强度等级为M10，因此砂的含泥量应不大于3%。 4. 水 砌筑砂浆所用的水采用景洪农场饮用水，当采用其他水源时，应按有关标准确认合格后使用。砂浆按设计规定M10的水泥砂浆砌筑，片石挡土墙砌筑采用强度等级为M10的水泥砂浆砌筑、沟缝砂浆的配合比应通过试验确定，砂浆应有良好的和易性，圆锥体沉入度50mm—70mm，气温较高时可适当增大。二、施工工艺及流程 1、基础测量放线 根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。 2、基坑开挖 (1)、挡土墙基坑采用挖掘机开挖，人工配合挖掘机刷底。基础的部位尺寸、形状埋置深度均按设计要求进行施工。开挖完成后用轻型触探仪测出地基承载力，当发现与设计情况有出入时，应按实际情况调整设计。
昌宁高速公路L1合同段项目经理部片石砼挡土墙施工方案 编制： 复核： 审核： 江西省公路机械工程局 昌宁高速公路L1合同段项目经理部
二〇一四年五月二日
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工进度计划 (2) 四、劳动力及机械安排 (2) 1、劳动力计划 (2) 2、工程投入主要施工机械、设备及进场计划 (3) 五、施工准备 (3) 1、技术准备 (3) 2、作业准备 (4) 3、材料准备 (4) 六、片石混凝土挡土墙施工方案 (4) 、测量放样 (4) 、基坑开挖 (5) 、基础浇筑施工 (5) 、墙身模板安装、砼浇筑、砼养护和模板拆除 (7) 、泄水孔设置 (7) 、沉降缝设置 (8) 、混凝土缺陷处理 (8) 七、进度保证措施 (8)
、组织保证 (8) 、技术保证措施 (9) 、资源保证 (9) 八、质量保证措施 (9) 、组织保证 (9) 、项目管理措施 (10) 、混凝土工程材料的质量 (10) 、工程测量质量保证措施 (10) 、现场试验质量保证措施 (11) 九、安全施工措施 (11) 、基坑安全控制措施 (11) 、挡土墙施工安全控制措施 (13) 十、文明施工措施 (14) 、重视教育引导 (14) 、施工现场具体要求 (14) 十一、环境保护措施 (15) 、建立健全环境保护保证体系 (15) 、弃土的利用和堆放 (16) 、水质污染控制 (16) 、施工中的噪音污染源及控制 (16)
一、编制依据 1、L1合同段（LK0+~LK1+段）修正设计 2、昌宁高速L1合同段二阶段施工设计图 3、《公路工程质量检验评定标准》（JTG F80/1-2004） 4、《公路工程施工安全技术规程》（JTJ 076-95） 5、《公路路基施工技术规范》（JTG F10-2006） 6、《公路桥涵施工技术规范》（JTG/T F50-2011） 7、《公路路基设计规范》（JTJ D30-2004） 二、工程概况 本标段内挡土墙共有4处，挡土墙支护形式有：仰斜式路堤挡墙和仰斜式路肩挡墙。仰斜式路堤挡墙的墙体采用C15片石混凝土砌筑，仰斜式路肩挡墙的墙体采用C20片石混凝土。墙背50cm范围内用袋装砂砾填筑。沉降缝纵向每10米长设置1道，采用沥青麻絮塞填，缝宽2~3cm，沿墙内、外、顶三边填塞，其深度不小于15cm。泄水孔采用埋设Φ100PVC管，布置间距为2~3m，上下交错布置，最低排泄水孔的底部应高出原地面30cm，进水口应用反虑土工布包裹以免泄水孔淤塞，周围应用塑料网袋装级配碎石填筑，以利于渗水。 各处挡土墙工程数量见L1合同段（LK0+~LK1+段）修正设计图中的《路基防护工程数量表（挡土墙）》。 LK1+040~LK1+265段为仰斜式路堤墙，位于路基左侧，长度225米，分为23小段，除LK1+260~LK1+265段为5米长外，其余各小段长度均为10米。墙体为C15片石砼，共计8710m3。墙体最高16米，最低5米。 LK1+290~LK1+360段为仰斜式路肩墙，位于路基左侧，长度70米，分为9小段，LK1+290~LK1+310分四个小段，每小段长5米，LK1+310~LK1+360分5个小段，长度均为10米。墙体为C20片石砼，共计。墙体最高18米，最低9米。 LK1+590~LK1+660段为仰斜式路堤墙，位于路基左侧，长度70米，分为7小段，各小段长度均为10米。墙体为C15片石砼，共计。墙体最高18米，最低

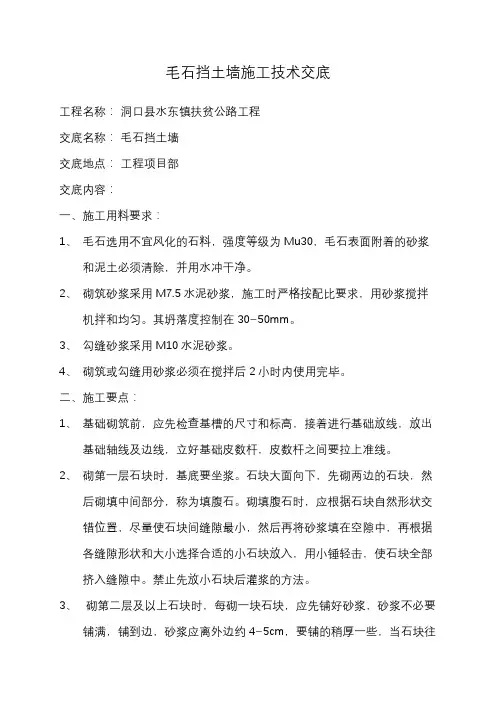

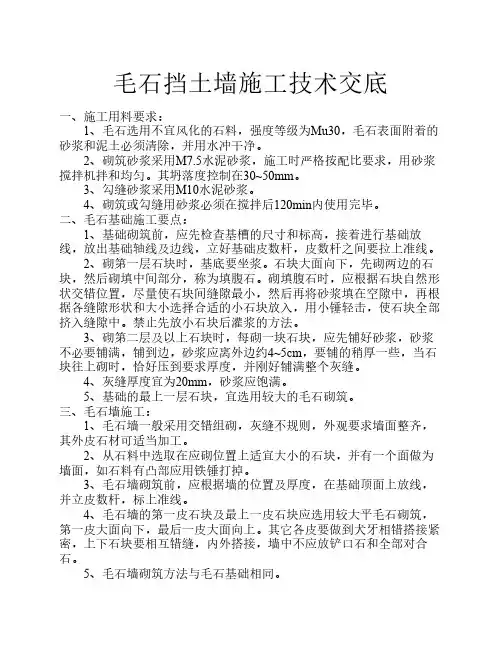

毛石挡土墙施工技术交底 工程名称：洞口县水东镇扶贫公路工程 交底名称：毛石挡土墙 交底地点：工程项目部 交底内容： 一、施工用料要求： 1、毛石选用不宜风化的石料，强度等级为Mu30，毛石表面附着的砂浆和 泥土必须清除，并用水冲干净。 2、砌筑砂浆采用M7.5水泥砂浆，施工时严格按配比要求，用砂浆搅拌机 拌和均匀。其坍落度控制在30~50mm。 3、勾缝砂浆采用M10水泥砂浆。 4、砌筑或勾缝用砂浆必须在搅拌后2小时内使用完毕。 二、施工要点： 1、基础砌筑前，应先检查基槽的尺寸和标高，接着进行基础放线，放出 基础轴线及边线，立好基础皮数杆，皮数杆之间要拉上准线。 2、砌第一层石块时，基底要坐浆。石块大面向下，先砌两边的石块，然 后砌填中间部分，称为填腹石。砌填腹石时，应根据石块自然形状交错位置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。禁止先放小石块后灌浆的方法。
