综合布线常见问题及测试方法
综合布线系统PDS(PremiseaDistributionSystem)在现代建筑中被广泛应用，是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济全球化的需求，是办公自动化、商业网络化、营销电子化进一步发展的结果，是建筑技术与信息技术相结合的产物。
常将综合布线系统划分为“一间、二区、三系统”。
即设备间、工作区、管理区、水平布线子系统、干线子系统和建筑群干线子系统。附图为综合布线系统示意图。
综合布线技术在国内已为广大IT业界人士所接受，在实际的布线施工、测试验收过程中，由于各布线工程集成商的工程组织能力、工程实施能力和工程管理能力的差异，综合布线工程质量各不相同。1997年下半年邮电部通信产品质监中心对综合布线工程进行验收测试，有一半的工程存在质量问题，综合布线市场中存在许多急待解决的问题。---https://www.doczj.com/doc/4e14318644.html,(学电脑)
电缆认证测试的标准
现今所有的网络都定义了支持五类双绞线，用户需要确定所用电缆系统是否满足五类双绞线的规范，为了满足用户需求，EIA(美国电子工业协会)制定了EIA586和TSB一67标准，它用于已安装好的双绞线连接网络，提供一个“认证”双绞线是否达到五类线要求的标准。TIA568标准定义了UTP(非屏蔽双绞线)布线中的电缆与连接硬件的规范，没有对现场安装的五类双绞线(UTP5或STP5)做出规定；TSB一67标准包含了验证TIA568标准定义的所有规范，对UTP链路测试作了进一步的规范，它是TIA568A标准的一个附本，适用于现场安装的五类双绞线的认证标准。
TSB一67测试的主要内容：①接线图(Wire Map)：确认链路线缆的线对正确性，防止产生串扰。②链路长度：对每一条链路长度记录在管理系统中，长度超过指标，则信号损耗较大。③衰减：它与线缆长度和传输信号的频率有关。随着长度增加，信号衰减也随之增加，衰减随频率变化而变化，所以应测量应用范围内全部频率的衰减。④近端串扰：是测量一条UTP链路中从一对线到另一对线的信号耦合，是对线缆性能评估的最主要的指标，是传送与接收同时进行时产生干扰的信号。⑤直流环路电阻它是一对电线电阻之和，IS011801规定不得大于19．2Ω。
⑥特性阻抗：包括电阻及频率1～100MHz间的感抗和容抗，它与一对电线之间的距离及绝缘体的电气特性有关。
电缆测试一般可分为两个部分电缆的验证测试和电缆的认证测试。电缆的验证测试是测试电缆的基本安装情况，电缆的断路、短路、长度以及双绞线的接头连接是否正确等一般测试。验证测试并不测试电缆的电气指标。认证测试，是指电缆除了正确的连接以外，还要满足有关的标准，即安装好电缆的电气参数是否达到有关规定所要求的指标。它包括了验证测试的全部内容及标准测试电缆的指标如
衰减、特性阻抗等。验证测试不能保证所安装的电缆是否可以通过高速的网络数字信号，例如100MHz。只有通过了认证测试才能保证所安装的电缆可以支持100MHz的信号。目前不少用户对所安装的双绞线不进行认证测试，而是在网络调试过程中进行检验，当网络可以连通时就认为所安装的电缆是合格的。这种做法不仅是错误的而且是十分危险的。网络调试可以连通并不表示该电缆符合安装标准，也不表示该电缆在网络正常运行时可以准确无误地工作。另外，目前大部分用户安装的是五类双绞线，运行的网络是10Base—T，但是10Base—T可以运行并不代表100Base—TX也可以运行。因此对安装的电缆是否可以支持高速信号一定要通过有关的认证测试才可以证明其性能，否则，当升级到高速网时才发现电缆有问题，此时已经很难进行修复了。
选择UTP(非屏蔽双绞线)电缆和STP(屏蔽双绞线)电缆屏蔽系统是为了保证在有电磁干扰环境下系统的传输性能，这种干扰包括外来的电磁干扰以及系统本身信号传输时的电磁辐射。实际上，采用屏蔽双绞线还是非屏蔽双绞线很大程度上取决于布线市场的消费观念。在欧洲屏蔽系统占主流，在北美，则推行非屏蔽布线系统。不论是哪种系统，只要经过符合标准的完善设计及安装，都可以达到预期的效果。只不过是价格、安装难易要求不同。
对于屏蔽双绞线，单有一层金属屏蔽是不够的，更重要的是将屏蔽层完全良好地接地，这样才能把干扰电流有效地导人大地。在实际施工时，对使用屏蔽双绞线的布线系统能做到360°的全程屏蔽非常困难，如果屏蔽接地不良，将导致其性能反而不如非屏蔽双绞线。
对于非屏蔽双绞线，信号传输的非屏蔽通道中，所接收的外部电磁干扰在传输中同时载在一对线缆的两条导体上，形成大小相等相位相反的两个电压。到接收端时，相互抵消来达到消除电磁干扰的目的。一对双绞线的绞矩与所能抵御的外部电磁干扰是成正比的，在施工上比屏蔽双绞线更容易操作，并有统一的认证标准。UTP(非屏蔽双绞线)是目前较为可靠、成熟的布线技术，在通常情况下完全可以满足在干扰环境下的使用要求。如果环境干扰较大，一种可以采用金属桥架和管道做屏蔽层的布线方法，另一种可使用光缆取代非屏蔽双绞线以达到抗干扰目的。
确定电缆链路(Link)和电缆信道(Channel)
以前的LAN主要使用细缆或三类双绞线，由于网络速度的提高，用户现在大量采用五类、超五类双绞线。根据什么标准才能认证用户安装的UTP5类线达到100MHz 指标，可以支持高速网络呢?TSB—67对UTP5类线的安装和现场测试规定了具体的方法和指标，TSB—67标准对大量的水平连接进行了定义，它将电缆的连接分为基本链路(BasicLink)和信道(Channel)。Basic Link是指建筑物中固定电缆部分，不包含插座至网络设备末端的连接电缆；信道(Channel)是指网络设备至网络设备的整个连接，上述两种连接所适用的范围不同。Basic Link适用于电缆安装公司，其目的是对所安装的电缆进行认证测试，Channel适用于网络用户，因为他们关心网络整体性能，所以应对网络设备之间的整个电缆部分(Channel)进行认证测试。特别强调的是链路不等于电缆，电缆只是链路中的一部分。如果希望所安装的电缆系统可以支持100MHz的带宽，应该是链路达到这种能力而不
只是电缆。
超五类双绞线与超五类链路
超五类双绞线是一些电缆生产厂商最近推出的用于局域网的双绞线。这些厂商声称这种超五类线可以支持300MHz的信号传输频率。实际应用中，根本达不到上述指标，目前的局域网最高的传输频率没有超过100MHz。100Base—TX这种比较新的快速以太网也没有超过100MHz的传输频率，所以在近期还没有看到其实际的应用在哪里电缆不同于链路，电缆可以达到300MHz的传输频率，但不等于链路也可以达到如此高的频率。因为链路是由电缆、插头、插座甚至耦合器、配线架构成的。如果要获得超五类的链路，必须保证链路中所有的元件都要达到超五类的标准。只有电缆为超五类而链路达不到超五类是没有实际意义的，目前对安装的超五类链路，还没有办法在现场对其进行认证测试，也就是说目前没有标准在现场测试这些高速电缆的实际性能，也就无法从根本上保证实际的投资。
串扰的产生和测量
在一条双绞线中，当信号在一对线缆上传输时，同时会在相邻的线对中产生感应信号，即一对线发送信号时另一相邻的线对中将收到信号，这种现象为串扰。串扰分为近端串扰(NearEndCrosstalk)和远端串扰(FafEndCrosstalk)。近端串扰是出现在发送端的串扰，远端串扰是出现在接收端的串扰。对信号传输影响较大的是近端串扰，近端串扰损耗与信号频率和通道长度以及施工工艺有关。
近端串扰损耗的测量，应包括每一个线缆通道两端的设备接插软线和工作区电缆，近端串扰并不表示在近端点所产生的串扰，只表示在近端所测量到的值。测量值会随电缆的长度不同而变化，电缆越长，近端串扰值越小。实践证明在40m 内测得的近端串扰值是真实的，并且近端串扰损耗应分别从通道的两端进行测量，现在的测试仪都有能在一端同时进行两端的近端串扰的测试功能。
在综合布线施工中，要优选线缆、信息模块等布线材料，聘请资深的专业施工单位进行设计，聘请专业公司进行综合布线认证测试，依据测试报告对工程进行验
收，并保留所有综合布线文档，以便更好的进行网络系统的维护。
课程入门 ?一.填空题 （1）综合布线系统宜按七个子系统组成，即工作区、配线子系统、干线子系统、 建筑群子系统、设备间、进线间、管理。 （2）“3A”智能建筑是指大厦具有建筑自动化（BA）、通信自动化（CA）、办公自动化（OA）的特性。 （3）“线务员”是指从事通信线路维护和工程施工的人员。本职业共设五个等级：国家职业资格五级（初级）、国家职业资格四级（中级）、国家职业资格三级（高级）、国家职业资格二级（技师）、国家职业资格一级（高级技师）。 （4）我国现行的综合布线标准是《综合布线系统设计规范》（GB 50311-2007）。 （5）配线子系统是由工作区的信息插座模块、信息插座模块至电信间配线设备（FD）的配线电缆和光缆、电信间的配线设备、设备缆线和跳线等组成的系统。 （6）综合布线系统应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体业务等信息的传递。 ?二.单项选择题 （1）综合布线系统中直接与用户终端设备相连的子系统是A 。 A.工作区子系统 B.配线子系统 C.干线子系统 D.管理 （2）综合布线系统中用于连接两幢建筑物的子系统是D 。 A.管理子系统 B.干线子系统 C.设备间子系统 D.建筑群子系统 （3）综合布线系统中用于连接楼层配线间和设备间的子系统是 C 。 A.工作区子系统 B.配线子系统 C.干线子系统 D.管理子系统 （4）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是 B 。 A.工作区子系统 B. 配线子系统 C.干线子系统 D.管理子系统 ?二.多项选择题 （1）综合布线系统是针对计算机与通信的配线系统而设计的，以下属于综合布线系统功能的是：ABCDE A.传输模拟与数字的语音 B.传输电视会议与安全监视系统的信息 C.传输数据 D.传输传真、图形、图像资料 E.传输建筑物安全报警与空调控制系统的信息 （2）为综合布线系统制定的一系列标准的主要内容有：ABCD A．民用建筑线缆标准 B.民用建筑通信和空间标准 C．民用建筑中有关通信接地标准 D.民用建筑通信管理标准 ?三.思考题 （1）与传统的布线技术相比，综合布线系统具备哪些特点？ 综合布线系统具有以下六大特点： （1）兼容性 （2）开放性 （3）灵活性 （4）可靠性 （5）先进性
专业：网络科目：网络综合布线 一、单项选择题 1．设备间里的最高温度不能超过摄氏（）度。 A．30 B．20 C．40 D．35 答案：A 2．根据设计等级估算，对于基本型设计方案每（）平方米设置一个信息插座A．40 B．30 C．20 D．10 答案：B 3．六类双绞线电缆最高频率带宽为（） A．250MHz B．200MHz C．600MHz D．100MHz 答案：D 4．综合布线的拓扑结构为（） A．树型 B．环型 C．星型 D．总线型 答案：C 5．“3A”智能建筑3A指的是（）
A．BA CA OA B．FA BA DA C．BA CA FA D．MA OA TA 答案：A 6．有线通信是利用（）来充当传输导体的 A．红外线 B．铜缆或光缆 C．卫星 D．电磁波 答案：B 7．有线通信是利用（）来充当传输导体的。 A．电磁波 B．卫星 C．红外线 D．铜缆或光缆 答案：D 8．六类双绞线电缆最高频率带宽为（） A．100MHz B．200MHz C．600MHz D．250MHz 答案：A 9．综合布线系统中用于连接楼层配线间和设备间的子系统是（）A．干线子系统 B．水平子系统 C．管理子系统
D．工作区子系统 答案：A 10．常见的125μm多模光纤中的μm指的是（）A．纤芯外径 B．包层后外径 C．包层厚度 D．涂覆层厚度 答案：A 11．双绞线电缆型式代码表示法中最后一位表示的是（）A．绝缘代号 B．护套代号 C．派生代号（频率/阻抗） D．导体代号 答案：C 12．双绞线电缆根据是否有屏蔽层分为（） A．FTP UTP B．STP-a FTP C．FTP ScTP D．STP UTP 答案：D 13．10Base2中，10代表（） A．10MHZ B．10Mbps C．10小时 D．10Mp 答案：B 14．常见的125μm多模光纤中的μm指的是（）
智能楼宇之综合布线常见问题及测试方法 综合布线系统PDS(PremiseaDistributionSystem)在现代建筑中被广泛应用，是在计算机技术和通信技术发展的基础上进一步适应社会信息化和经济全球化的需求，是办公自动化、商业网络化、营销电子化进一步发展的结果，是建筑技术与信息技术相结合的产物。华迪教育认为，综合布线系统常被划分为“一间、二区、三系统”。即设备间、工作区、管理区、水平布线子系统、干线子系统和建筑群干线子系统。附图为综合布线系统示意图。 综合布线技术在国内已为广大IT业界人士所接受，在实际的布线施工、测试验收过程中，由于各布线工程集成商的工程组织能力、工程实施能力和工程管理能力的差异，综合布线工程质量各不相同。1997年下半年邮电部通信产品质监中心对综合布线工程进行验收测试，有一半的工程存在质量问题，综合布线市场中存在许多急待解决的问题。 电缆认证测试的标准 现今所有的网络都定义了支持五类双绞线，用户需要确定所用电缆系统是否满足五类双绞线的规范，为了满足用户需求，EIA(美国电子工业协会)制定了EIA586和TSB一67标准，它用于已安装好的双绞线连接网络，提供一个“认证”双绞线是否达到五类线要求的标准。TIA568标准定义了UTP(非屏蔽双绞线)布线中的电缆与连接硬件的规范，没有对现场安装的五类双绞线(UTP5或STP5)做出规定；TSB一67标准包含了验证TIA568标准定义的所有规范，对UTP链路测试作了进一步的规范，它是TIA568A标准的一个附本，适用于现场安装的五类双绞线的认证标准。 TSB一67测试的主要内容：①接线图(Wire Map)：确认链路线缆的线对正确性，防止产生串扰。②链路长度：对每一条链路长度记录在管理系统中，长度超过指标，则信号损耗较大。③衰减：它与线缆长度和传输信号的频率有关。随着长度增加，信号衰减也随之增加，衰减随频率变化而变化，所以应测量应用范围内全部频率的衰减。④近端串扰：是测量一条UTP链路中从一对线到另一对线的信号耦合，是对线缆性能评估的最主要的指标，是传送与接收同时进行时产生干扰的信号。⑤直流环路电阻它是一对电线电阻之和，IS011801规定不得大于19．2Ω。 ⑥特性阻抗：包括电阻及频率1～100MHz间的感抗和容抗，它与一对电线之间的距离及绝缘体的电气特性有关。 电缆测试一般可分为两个部分电缆的验证测试和电缆的认证测试。电缆的验证测试是测试电缆的基本安装情况，电缆的断路、短路、长度以及双绞线的接头连接是否正确等一般测试。验证测试并不测试电缆的电气指标。认证测试，是指电缆除了正确的连接以外，还要满足有关的标准，即安装好电缆的电气参数是否达到有关规定所要求的指标。它包括了验证测试的全部内容及标准测试电缆的指标如
6.系统测试及验收 6.1 测试标准 ●《建筑与建筑群综合布线系统工程设计规范》GB/T 50311－2007； ●《商业建筑线缆标准》EIA/TIA 568C； ●《用户建筑综合布线》ISO/IEC 11801 综上，6类布线测试标准依据TIA/EIA-568-C.2 6类标准要求执行。6.2 被测线路的定义 目前，6类铜缆UTP测试基本按照永久链路方式测试，如下图所示： 链路定义：“基本链路” ?每端一个连接点链路端点Link 链路端点Link 工作区配线间
6.3 测试项目及参数 6.3.1 六类TIA/EIA-568-C.2 测试说明 ? Cat.6要求测试的参数 ? 接线图 ? 长度 ? 衰减 （Attenuation ）/插入损耗（Insertion Loss ） ? 近端串扰 （NEXT ） ? 功率和近端串扰 （PS NEXT ） ? 等电平远端串扰 （ELFEXT ） ? 功率和等电平远端串扰 （PS ELFEXT ） ? 回波损耗 （Return Loss ） ? 传播延时 （Propergation Delay ） 链路定义：“永久链路” 链路端点Link 链路端点Link
?延时偏差（Delay Skew） 6.3.2 TIA/EIA-568-C.3光纤测试说明 光纤测试链路 ?测试项目 ◆连通性测试； ◆全程衰减及LC连接头衰减测试； ?测试光源和测试波长 ◆多模光缆使用LED光源，测量850nm和1300nm两种波长 ◆单模光纤使用激光光源，测量1310nm和1550nm两种波长。 6.4 测试仪器 FLUKE公司（世界三大测试仪器公司之一）生产的FLUKE DSP-4300或FLUKE DTX-1800（康普SYSTIMAX SCS系统指定的 测试仪器）作为本工程的测试仪器。 6.5 测试结果 若测试结果表明所有连接（包括光纤连接和双绞线连接）满足测试标准中的要求，可以确认工程合格。
第 9章综合布线系统的验收方案 9.1 验收的依据和原则 9.2 验收的项目和内容 9.3 综合布线工程的验收 9.4 综合布线工程的鉴定 习题 9.1 验收的依据和原则 综合布线系统工程的验收规范已经颁布 , 验收依据主要参照中华人民共和国国家标准 GB/T50312— 2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行 , 但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理 : (1 综合布线系统工程应按《大楼通信综合布线系统第 1部分 :总规范》 (YD/T926.1— 1997 中规定的链路性能要求进行验收 . (2 工程竣工验收项目的内容和方法应按《建筑与建筑群综合布线系统工程验收规范》 (GB/T50312— 2000 的规定执行 . (3 综合布线系统缆线链路的电气性能验收测试应按《综合布线系统电气特性通用测试方法》 (YD/T1013— 1999 中的规定办理 . (4 综合布线系统工程的验收除应符合上述规范外 , 还应符合我国现行的《本地网通信线路工程验收规范》 (YD5051— 1997 和《通信管道工程施工及验收技术规范八修订本》 (YDJ39— 1997 中相关的规定 . (5 在综合布线系统的施工和验收中 , 如遇到上述各种规范未包括的技术标准和技术要求 , 为了保证验收 , 可按有关设计规范和设计文件的要求办理 .
9.2 验收的项目和内容 9.2.1 设备安装 1. 设备机架 设备机架的安装应符合施工标准规定 , 以确保工程质量 : 检查设备机架的外观 , 规格 , 程式是否符合要求 ; 检查设备机架的安装 , 垂直和水平是否符合标准规定 ; 检查设备标牌 , 标志是否齐全 ; 各种附件安装齐全 , 所有螺丝紧固牢靠 , 无松动现象 ; 有切实有效的防震加固措施 , 保证设备安全可靠 ; 检查测试接地措施是否可靠 . 2. 信息插座 通信引出端的位置 , 数量以及安装质量均满足用户使用要求 : 检查其质量 , 规格是否符合要求 , 安装位置是否符合要求 ; 各种镙丝是否拧紧 ; 各种标志 , 标牌是否齐全 ; 屏蔽措施的安装是否符合要求 . 9.2.2 光缆和电缆的布放检查 1. 电缆桥架及槽道安装 槽道 (桥架等安装位置正确无误 , 附件齐全配套 ;
前言： 综合布线工程一些常见问题及解决方法，本文出现的问题大家一般都会遇到，仔细看看吧！ 正文： 一、常见问题 1.1设计方面的问题 智能化建筑弱电综合布线方案在设计过程中，所暴露出的问题主要有以下几点。 其一，弱电设计和土建设计的尺寸没有实现统一，影响了消防监控室安装位置的科学性，致使弱电设备的安装、维护距离不符合国家相关规定，后期还需要按规定进行改进，增加了二次施工的费用。 其二，弱电设备布线方案在设计过程中，平面图与信息图中传递的信息没有维持一直，导致电视系统、电话系统弱电系统的信息点、传感点、用户面板等指标的数量上存在差异。 其三，在智能建筑弱电综合布线设计过程中，设计人员遗漏了个别控制、信号的连接点。例如，基于设计人员的失误，建筑的保安监控系统与机电设备之间的连接点没有设置，如果该连接点遗漏，在保安系统的使用过程中，就会出现远程无法启动、远程监测无法进行、远程数据无法及时传输等相关问题，使得小区保安监控系统的实际功能大打折扣。 1.2材料设备方面的问题 (1)采购人员在采购材料和设备时，没有查看产品的合格证和出厂证明，购买了质量不合格的材料;
(2)批量采购材料时，没有进行采购材料测试，材料的质量不合格; (3)进口材料没有查看合格证明和复试证明; (4)材料、设备的上市证明确实; (5)材料的投放、保养、储存没有按照相应的规定执行; (6)在施工过程中，所使用的材料、设备十分落后; (7)施工过程中所使用的设备、结构组网没有达标; (8)个别设备的检验结果不合格，个别组网测试结果不合格。 1.3各个子系统之间的接口问题 智能建筑弱电设备之间存在着受控设备与控制器之间的接口问题。但是在实际的工程实施过程中，接口问题也是很难解决的问题。主要存在各个承包商之间相互推脱责任、接口技术不成熟、缺乏统一质量要求标准等突出问题。如果接口处不能妥善处理，最直接的影响就是接口不良，影响信息传递和信号输出。 二、解决方法 2.1设计审查 为了确保只能建筑弱电综合布线工程的施工质量，必须提高弱电综合布线工程的设计方案的科学性。方案设计人员应该以建筑的实际情况为基础，选择合理的设计方案。一般而言，在电话系统、计算机网络系统进行布线操作时，应该认识到电话系统、计算机网络系统的发展性和不稳定性，应该为后续的管理和维护工作提供便利，尽量选择统一操作标准，统一线缆、统一插接头模板，优先考虑结构化综合布线操作方法。而保安监视系统、广播系统、有线电视系统、火灾自动报警系统等其他弱电系统，可沿用传统的布线操作方法。设计方案完成后，工程监理人员应该以国家相关标准为核查依据，对弱电综合布线工程进行核查。监
综合布线及布管、槽等施工规范 一、管道材料选择和施工要求 1、水平子系统 水平子系统的走线管道由两部分构成：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。从总线槽到分线槽或线管需要有过渡连接。 总线槽要求宽度与高度的比例为3:1，在线槽中放置的双绞线应不超过三层。在线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。 水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。最新的标准认为，弯曲半径大于线径的4倍已可以满足传输要求了。但有一点是重要的，即保持足够大的弯曲半径可以保证系统的传输性能。 在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。 水平子系统线槽或线管应采用镀锌铁槽或铁管。 双绞线和光纤对安装有不同的要求，双绞线垂直放置于竖井之内，由于自身的重量牵拉，日久之后会使双绞线的绞合发生一定程度的改变，这种改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不能被忽略的，因此设计垂直竖井内的线槽时应仔细考虑双绞线的固定。双绞线的固定时的力的大小是应该受到重视的一种技巧，如果扎线太紧可能会降低NEXT值，从而影响线缆的传输性能。 缆线的敷设和保护方式检验 缆线一般应按下列要求敷设： 缆线的型式、规格应与设计规定相符。 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。 缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。 缆线的弯曲半径应符合下列规定：

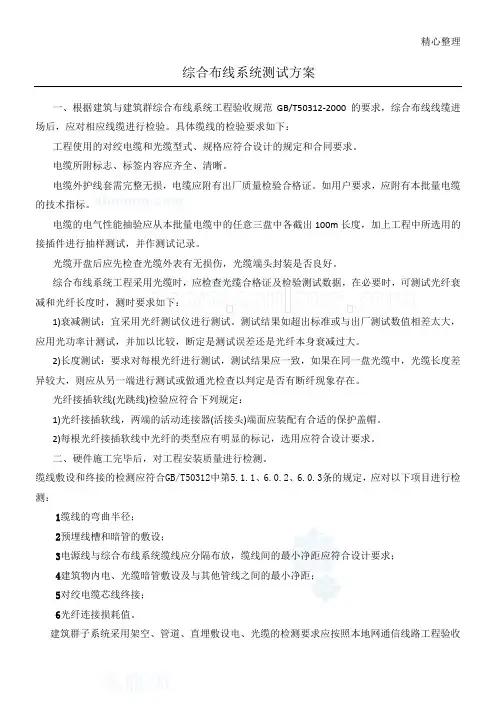

综合布线系统测试方案 一、根据建筑与建筑群综合布线系统工程验收规范GB/T 50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。 电缆所附标志、标签内容应齐全、清晰。 电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。如用户要求，应附有本批量电缆的技术指标。 电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。 光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。 综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下： 1) 衰减测试：宜采用光纤测试仪进行测试。测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。 2) 长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。 光纤接插软线(光跳线)检验应符合下列规定： 1) 光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。 2) 每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。 二、硬件施工完毕后，对工程安装质量进行检测。 缆线敷设和终接的检测应符合GB/T 50312中第5.1.1、6.0.2、6.0.3 条的规定，应对以下项目进行检测：
