施工组织设计
一、施工组织设计内容
（一）工程概况
本工程是华中?国宅华园（一期）钢结构工程，整个结构全部节点均由法兰盘连接。
1、工程难点、特点分析
难点：
（1）主桁架构件长，部分桁架断面过大，运输困难，需在现场进行拼装；
（2）跨度大，构件长，质量重，而作业条件受限制，施工难度大；
（3）二榀桁架与柳叶弦杆组成的空间结构支撑于两点（下部砼柱），悬挑跨度大，在结构安装过程中单榀侧向稳定性差；
（4）部分柳叶弦杆支撑构件只能单件现场高空安装，安全隐患多；
（5）钢结构仅为罩棚的骨架，本项工程承上启下，施工中需要与相关专业协调配合。
特
点：
（1）作业条件复杂，且工期紧，钢结构系统施工的同时土建也在施工。看台及外侧部分土建工程大部分已经施工完，构件需
在场外拼装，大大的增加了安装作业半径，因此，钢结构安
装过程中需引进大型吊机。
（2）部分杆件需煨弯，采用管管相贯连接节点及铸钢节点，对构件加工和安装提出更高的要求。
（二）建设地点及环境特征
华中?国宅华园钢结构工程，坐落于河北省保定市。
（三）施工条件
施工场地已具备开工条件；
施工所需水、电、电讯线路等，由总承包单位提供接驳点；施工场
地与公共道路通道已开通。
（四）项目管理特点及总体要求
济南奥林匹克体育场跨度大、结构复杂、工期紧、质量要求高，土
建、外围护多工种交叉作业，有大量高空作业等，施工难度大，安全隐患多。
根据以上特点，我公司将对本工程运用以前工程管理的成功经验，现场实行标准化管理，配合总包单位确保使本工程达到“省级文明示范工地”。我公司将坚持“诚信经营，铸造精品，业主满意，发展自我” 的质量方针，建优质工程，提供优质服务，使业主满意。
工程施工前，认真做好图纸深化设计，做好与土建工程的交接手续，为工程按时开工创造有利条件。
施工过程中，执行业主和监理工程师的指令和建议，配合总包单位的管理和协调。协助业主做好与有关部门的协调工作，积极主动地为使工程优质、高速建设提出各种合理化建议。及时汇报工程进展情况，密切与相关专业进行联系，尽力为其它专业的施工创造便利条件；发挥公司的技术优势，采用新技术、新工艺、新方法，保证工程质量和进度，节约成本。
工程竣工后，做好与后续施工单位的交接工作，做好轴线、标高、工程资料的移交工作。
在保修期，我公司严格执行用户回访保修制度，由公司用户服务组
定期回访，认真听取业主意见，对存在的问题及时解决。
二、施工部署
（一）项目的质量、进度、成本及安全目标
1、项目质量目标：
项目质量标准：按《钢结构工程施工质量验收规范》（GB50205-2001 一次验收合格。质量目标：钢结构金奖。
违约赔偿金额：工程质量未达到合同标准约定时，赔偿金额为合同价格的5%。
2、项目进度目标：
业主要求进度目标：
计划开工日期：2012年03月1日
计划竣工日期：2012年8月31日我公司自报进度目标：
桁架开始拼装日期：2012 年03月25日
桁架开始吊装日期：2012年05月10日竣工日期：2012年8月22日总体进度比业主要求的总进度提前4 天完工。
工期承诺：绝对工期180天；
误期违约承诺：误期赔偿金额为工程总造价的0.2 %。/天；误期赔偿费限额：为合同价款的2％。
3、成本目标：在保证工程施工顺利进行的前提条件下，尽量节约工程成
本。
4、安全目标：
管桁架施工组织设计建立健全的安全保证管理体系和安全生产岗位责任制，做到：重大伤亡事故为零，轻伤率w 3%。
（二）拟投入的最高人数和平均人数
根据本工程的实际情况和施工进度安排，本工程拟投入的现场施工最高人数为381 人，平均人数为278人。
（三）施工进度计划、劳动力使用计划材、料供应计划、施工用水电计划、机械设备进退场计划等
钢结构总工期包括深化设计、材料采购、构件组装、安装等作业时间，工程施工总体进度计划根据钢结构总工期和各施工节点进行编排，详见施工进度网络图（见后）。
工期承诺：绝对工期180 天；
误期违约承诺：误期违约金额为工程总造价的0.2 %。/天；误期赔偿费限额：为合同价款2％。
1、施工进度计划
工程的里程碑目标：
2012 年1 月接到业主发给的施工图后一周内完成图纸深化工作，
提出主材料表，15 日内完成施工图和加工图；开工1个月前开始
采购，70日内完成主要材料的采购；2012年03月25日开始构
件加工工作，06月05日完成加工；2012 年03月09日开始运
输，8月18日运输完成；
2012 年03月25日开始现场拼装，6月31日拼装完毕；
2012 年05月10日开始钢结构安装，08月22日安装完毕；
2、劳动力使用计划（见附表）
3、主要材料供应计划
根据本工程的工期安排和进度计划，同时针对本工程的实际情况，主要材料采购如
下：原则是保证整榀桁架拼装不能缺规格及附材，进场前一个月订货。开工15日内焊接管运到现场，数量达到总量的1/4以后陆续进场，确保拼装进度，铸钢节点开工15日内到现场并获得合格的实验报告。材料采购70日内完成。
4、施工用水电计划
（1）施工用水管理
对进入施工现场的施工人员进行开源节流教育，阐述节约用水的重要性和必要性，使每位员工对节约能源创造效益有正确的理解和认识.
施工用水量较小，主要是生活用水，采用市政自来水源，接至各需用水点。
现场供水管的安装维修由专业管工进行，加强巡回检查监护，出现故障及时处理，确保生活用水、消防用水畅通。
（2）施工用水线路的布置
施工场地内水管线由施工单位根据需要合理的自行解决。
（3）用水量计算
_ P1N3K3 P2N4K4
q1= 2 8 3600 24 3600
P1二高峰期施工人数，P1=381人
P2二施工现场居住人数，P2=250人
N3漩工现场施工人员用水定额，N3=60 （L/人.天）
N4漩工现场居住人员生活用水定额，N4=80 （L/人.天）
K3、K4:用水不平衡系数，K3=1.5，K4=2.5
q1=1.174(L/s)
(4) 供水管径的计算
取u =1.5m/s
d2=[(4 q1)/(1000 n * u )]
=[(4 x 0.1.29)/(1000 x 3.14 x 1.5)] d=0.0315m=31.5mm
现场提供的DN100供水管可满足现场生活用水要求。现场生活区和施工区用水选用DN32mr镀锌水管，由现场2个接驳点引至施工区和生活区，并单独安装水表。
(5) 施工用电管理
现场由业主提供2 个接驳点，各施工单位安装独立电表，生活用电
使用独立的三相五线制电缆引至生活区；现场施工用电由二级配电箱引至施工作业面内，电缆靠边悬空挂设，配电箱内需设置自动空气开关、漏电开关，各配电箱必须作重复接地，现场所有设备实施一机、一闸、一漏电开关制。
各种电源由专用电缆送至每根柱底的专用闸箱，再分配到各个电气具上，供电分三路，塔式起重机、电焊机、栓钉焊各用一路，每路电源都由变压器单独送出，作到工作时互不干扰。现场施工用点设备台数很多，设备之间容量相差悬殊，为简化计算，按需用电系数，需用系数为估计值。
在电器装置和线路周围不堆放易燃、易爆和强腐蚀物质，不使用火
源。在电气装置相对集中场所，配置绝缘灭火器材，并禁止烟火；合理
设置防雷装置，加强电气设备相间和相地间绝缘，防止闪烁；加强电气
管桁架施工组织设计
防火知识宣传，对防火重点场所加强管制，并设置禁止烟火标志
现场钢结构施工设备用电量最大，而施工现场总用电量可根据钢结构专业用电量估计。钢结构电量使用情况计算现场用电总需求量，见下表：
(6) 总用电需求量:
P1 = 1.1X [0.6 X (2100+48+20+20) +0.8 X 5+1.0 X 30]=1481.48KVA 业主至少要提供1500KVA的供电量可满足使用要求，现场生活用电使用独立的三相五线制电缆由现场接驳点引至生活区；现场施工用电由二级配电箱引至施工作业面内，电缆靠边悬空挂设，配电箱内需设置自动空气开关、漏电开关，各配电箱必须作重复接地，现场所有设备实施一机、一闸、一漏电开关制。
5、机械设备进退场计划
进场：
2012年3月4日进场25T吊车2台，吊装胎架材料及调整;
2012年3月20日进场25T吊车2台，用于拼装；
怀柔区改建体育公园工程（二期） 施 工 组 织 设 计 编制单位：山东泰丰工程建设有限公司 编制日期：二零壹六年四月
施工组织设计（方案）报审表工程名称：怀柔区改建体育公园工程（二期）钢结构
目录 第一章编制说明 第一节编制目的 (6) 第二节编制依据 (6) 第三节本工程施工采用的主要标准 (6) 第二章工程概况及特点 第一节工程基本情况 (7) 第二节工程总体概况 (8) 第三节工程特点 (8) 第三章施工总体部署 第一节实施目标 (11) 第二节施工顺序 (11) 第三节施工准备计划 (11) 第四节施工组织管理 (16) 第四章工期和工程进度计划表及进度保证措施 第一节工期目标 (20) 第二节施工进度计划安排 (21) 第三节施工进度计划控制 (21) 第四节施工进度计划保证措施 (22) 第五节强化施工进度计划管理和协调 (29) 第六节定期生产检查及生产会议 (30) 第七节生产资金的保证 (31)
第八节建立监督机制 (31) 第五章主要分部分项施工方法 第一节钢结构除锈、油漆 (31) 第二节钢结构制作 (42) 第三节钢结构安装 (50) 第六章主要技术措施 第一节焊接质量控制 (55) 第二节吊装质量的保证措施 (59) 第七章自报工程质量等级和质量保证措施及质保体系 第一节质量目标及质量计划 (61) 第二节项目部质量管理责任 (62) 第三节质量计划控制点设置 (64) 第四节施工过程质量控制 (66) 第五节抓分项工程的质量管理 (70) 第六节施工质量检验与评定 (73) 第七节最终交工检查验收 (77) 第八章施工安全和安全保证措施 第一节安全目标 (77) 第二节安全管理的意义 (77) 第三节安全管理的原则 (77) 第四节安全管理手段 (78) 第五节安全管理体系 (78)
1、工程概况 管线沿山势走向，三次桁架跨越，线路跨越位置交通不便，山路坡度大，施工难度高。进场临时便道未通至施工现场，安装桁架时，吊车吊装不便进入施工现场。需铲车推出施工便道。因设计图纸暂未出图，本方案假设采用贝雷桁架拼装方式。 2、施工准备 1）组织有关管理技术人员对设计图纸会审。对图纸不明确及施工中有困难的地方，要与设计单位做好变更手续。 2）对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 3）钢结构施工前，应对各工序的施工人员进行技术、质量、安全交底。 4）钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利吊装。 5）现场吊装前，应在桩脚埋件上弹好十字线，同时将标高控制点设置好。现场应平整夯实，没有积水，并且要预留车道施工。 3、施工工艺及方法 3.1 施工工序：
3.2 施工方法 3.2.1管架支撑基础施工 1）管架基础做与两侧混凝土导墙上，待施工导墙时配合施工管架基础。 2）预埋地脚螺栓 3）支设外围模板，用对拉螺栓拉结，木方、架管加固牢固，校正好模板尺寸。 4）浇筑基础混凝土，浇筑及振捣时不能碰触螺栓保证不移位。 5）基础混凝土强度达到75%以上，方可进行钢结构安装施工。 3.2.2 桁架下料预制 1）桁架材料下料前又技术员现场勘测钢柱及桁架实际尺寸，与图纸对比是否有误差。 2）材料下料依据图纸及现场勘测数据。 3）放样 放样划线时，应用脚手架提前搭设出管桁架的拱高和相应节点的水平线。应清楚表明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 注意预留制作，安装时的焊接收缩余量:切割、和加工余量；安装预留尺寸要求。 划线前，材料的弯曲和变形应予以矫正。 4）钢板下料前将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除熔渣和飞溅物。下料人员熟练设备使用方法和操作规程。 5）制孔 钢柱底部垫板及顶部平托板均为螺栓连接，孔径大于螺栓直径5mm。 3.2.3 贝雷桁架焊接组装 贝雷主梁在空旷场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。桥面宽度为4.0m。钢架桥跨度采用40m，上部采用2榀4片贝雷纵梁（非加强单层双排），2榀贝雷纵梁按间距布置，加强弦杆的桁架用弦杆螺栓将加强弦杆连接在贝雷弦杆上，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，每节贝雷接头位置安装各类支撑架各一片。为保证梁的刚度，贝雷、加强弦杆和水平支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。 主梁要求安装加强弦杆，所有支座位置要求进行局部加强，防止弦杆局部受力过大产生变形。主梁端部各3节采用高剪力型桁架，英制贝雷上弦杆较下弦杆长2mm，较长的为上
5.重难点工程的施工方案、方法及措施 主塔墩施工、索塔施工，钢桁梁加工、钢桁梁整节间拼装，斜拉索加工、安装，是本桥施工中的重难点。 5.2.桥梁工程 5.2.3.钢桁梁斜拉桥施工 5.2.3.1.概况 (1)北江大桥主桥概况 主桥斜拉桥方案立面布置图(单位:m) 北江大桥起讫里程DK779+078.33～DK790+544.18，长11465.85m。主桥采用（69＋92＋230＋92＋69）m钢桁梁斜拉桥结构，桥上为四线铁路，中间两线为快速客车通道，两侧两线为火车及相对较低速度客车通道，四线线间距（6.3＋4.6＋6.3）m。 两主塔承台面以上高度105m，其中钢桁梁下弦以上高度76m，流线型、门式结构。 钢桁梁采用四片主桁截面相同，桁间距（6.3＋10.9＋6.3）m。主桁桁高16m，采用有竖杆三角形桁式，节间长度11.5m，主跨20个节间，桥塔至辅助墩9个节间，辅助墩至边墩6个节间。每片桁上、下弦杆采用箱形截面，四边均设置加劲肋，杆件内宽800mm，上弦内高800mm，板厚16～36mm，下弦内高1200mm，板厚16～48mm；腹杆大多采用小时型截面，与节点采用插入式连接，少数腹杆采用箱型截面，与节点采用四面连接。 拉索体系采用平行钢丝、冷铸锚斜拉索。基础体系采用低桩整体式承台、大直径钻孔桩基础。
5.2.3.2.施工组织 针对北江大桥主要为国内铁路新型桥梁-钢桁梁斜拉桥的工程特点，为按时保质保量地完成本工程的施工任务。我公司将组织多个作业面进行施工组织，以缩短施工工期。在考虑各种施工不利因素影响的前提下，安排及相应的资源配备。 ⑴按照“统一部署、分段实施、科学管理、总体协调、有序推进”的原则组织施工。由公司组建项目经理部，人员在全公司范围内择优选拔，实施“项目法”管理。 ⑵贯彻ISO9001:2000质量管理、ISO14001环境管理、GB/T28001:2001职业健康安全管理三个标准的管理体系文件，实施标准化管理，确保完工工程合格品率100%，优良品率95%以上。 ⑶在考虑各种施工不利因素影响的前提下，按照倒排工期法进行工期安排及相应的资源配备。 结合本工程施工需要，我公司拟采用调配、租赁和购置大型水上施工船舶、设备的方式配备足够的水上施工设备，同时成立船务中心对所有进场船舶设备进行统一管理、统一协调使用。 项目经理部设置 项目经理部管理层设八部一室，即生产机械部、工程技术部、质检部、财务部、合约部、安全部、物资部、船机部、经理部办公室，部室以下设操作层。组织机构框图如下：
钢结构安装方案 管桁架结构安装工法 黑龙江省安装工程公司黄宝龙（国家注册二级建造师） 一、前言 随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，42米、36米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共39榀，单榀最重约8吨，跨度为42米、36米，安装高度为12米。 二、工法特点 （一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。 （二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。 （三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本（四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。 三、适用范围 （一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构 （二）建筑平面为矩形、梯形或多边形等平面。
（三）支承情况可为周边简支、或点支承与周边支承相结合等情况。 （四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。 （五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。 （六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。 四、工艺原理 （一）、结构直接就位在设计位置，垂直起重设备和胎架沿屋盖结构组装方向单向移动，通过滑移胎架和行走吊机完成屋盖结构的安装。 （二）、将屋盖钢结构按照榀数和网格数分成若干单元，单元可在胎架移走后形成稳定的受力体系，在满足此条件下尽量减少每单元桁架及网格数，但不得少于两榀桁架或两个网格。 （三）、各单元按照吊车的起重能力又分为若干段。 （四）、沿桁架垂直方向设置行走式塔吊和胎架滑移的轨道。 （五）、根据单元的划分制作满足所有单元组装的可搭拆胎架，胎架需要连接成一个整体，通过手动葫芦牵拉将胎架移动到桁架单元的设计位置。 （六）、吊机行走至组装单元就近位置，顺次将需要的分段吊装至滑移胎架上，拼装焊接成单元后，拆除滑移胎架支撑，将组装单元直接落放在设计支座位置。 （七）、以手拉葫芦为动力源，通过滑轮组将胎架沿轨道空载滑移至下一组装单元位置，通过调节、修改形成下一单元的组装胎架，与楼面或地面做临时固定。塔吊行走至本组装单元就近位置拉点处牵拉进行等标高滑移，待滑移单元滑移到设计位置后，拆除滑移轨道，固定支座。如此逐单元拼装，分片滑移，直至完成整个屋盖的施工。概括起来该工法为：高空分片组装、单元整体滑移、累积就位的施工工艺。 五、施工工艺流程及操作要点
目录 一、钢结构深化设计 1.钢结构深化设计概述 1.1钢结构深化设计简介 1.2设计能力 2.钢结构深化设计重难点 2.1深化设计协调与技术配合 2.2深化设计对钢结构制造的考虑 2.3深化设计思路 2.4深化设计对钢结构构件运输、安装方法、施工措施的考虑 3.节点深化设计 3.1复杂节点深化设计步骤 3.2典型节点介绍6 4.钢结构深化设计资源配置 4.1深化设计人员配置 4.2深化设计软件配置 5.钢结构深化设计实施 5.1深化设计依据 5.2深化设计准则 5.3计算准则 5.4视图方向 5.5零构件及图纸编号 6.深化设计工作流程 6.1准备阶段 6.2深化图的设计程序 6.3深化图的发放错误!未定义书签。 7.深化设计实施过程 8.深化设计变更流程： 9.钢结构深化设计管理 9.1各方职责 9.2图纸文件信息管理 9.3设计疑问解决方法 9.4深化设计成果审批 10.钢结构深化设计进度管理 11.钢结构深化设计质量管理 11.1准备阶段质量管理 11.2实施阶段质量管理 11.3审核阶段质量管理 二、钢结构加工制作 1.工程概况 1.1钢结构模型 1.2施工重点分析
2.施工总体目标 2.1工期目标 2.2加工能力 2.3质量目标 3.与安装的配合 4.制造组织机构及管理概述 4.1工厂制作管理概述 4.2工厂制作管理理念 4.3项目管理组织架构 5.施工人员安排26 6.主要机械设备配置计划 6.1钢结构加工制做机械设备配置计划 7.原料采购及管理方案错误!未定义书签。 7.1本工程采用的材料要求 7.2材料采购流程 8.制作加工总体流程 8.1制作加工准备 8.2技术准备 9.制作加工通用工艺 9.1相贯线加工 9.2材料拼接 9.3切割 9.4坡口加工46 9.5制孔 9.6组装 9.7工厂焊接方案 10.构件除锈方案 10.1构件除锈方式 10.2构件涂装 10.3 11.构件标识 11.1构件编号 11.2构件标识要求 三、钢结构运输方案 1.编制说明 1.1编制目的 1.2编制原则 1.3编制依据 2.构件运输特点分析 3.构件运输总体部署 3.1运输前准备工作 3.2构件分类 3.3运输车辆的选择
第一章总则 1、编制范围 本施工组织设计编制范围为新建xxxx长江大桥G0#墩～S24#墩即里程Dk992+720.140～Dk1001+993.377段的全部桥梁工程（全长9273.237m），包括该区间的京沪铁路客运专线与沪汉蓉铁路以及xx地铁合建区段的铁路桥梁工程、xx铁路客运专线与xx铁路合建区段的铁路桥梁工程以及京沪铁路客运专线铁路桥梁工程。 2、编制依据 2.1《新建xxxx长江大桥初步设计文件》、部分施工图及其说明书； 2.2标书文件及合同； 2.3国家、铁道部颁发的现行桥梁设计、施工规范、施工技术规程、质量检验评定标准及验收办法等： 《客运专线铁路桥涵施工技术指南》(TZ213-2005) 《铁路混凝土工程施工技术指南》(TZ210-2005) 《铁路钢桥制造规范》(TB10212-98) 《铁路工程基桩无损检测规程》(TB10218-99) 《客运专线铁路桥涵施工质量验收暂行标准》(铁建设[2005]160号) 《铁路混凝土工程施工质量验收补充标准》(铁建设[2005]160号) 《铁路混凝土与砌体工程施工质量验收标准》(铁建设[2005]157号) 《铁路工程结构混凝土强度检测规程》(TB10426-2004) 《铁路工程施工安全技术规程》(TB10401.1-2003) 《铁路混凝土结构耐久性设计暂行规定》(铁建设[2004]157号) 2.4施工现场考察及周边环境调查所了解的情况和收集的信息； 2.5集团公司现有资源。 3、编制原则 3.1响应和遵守业主、监理、设计要求，内容涵盖全部工程。 3.2施工组织设计编制切实可行，安全可靠，经济合理，技术先进。 3.3实施项目法管理，通过对人力、材料、机械等资源的合理配置，实现工程质量、安全、工期、成本及社会信誉的预期目标。
最新版 体育馆管桁架钢结构工程施工组织设计方案
目录 第一章工程概况 第二章原材料采购及质量保障措施 第三章项目管理班子组织机构及主要施工、专业人员配置第四章拟投入的现场主要施工机械设备 第五章施工平面布置措施 第六章管桁架制作、施工工艺方案设计及采取的工艺技术措施第七章屋面系统施工 第八章安装的检验、测量方案及措施 第九章季节性施工措施 第十章质量保证体系及实施措施 第十一章工期进度计划及进度控制保证措施 第十二章确保安全生产的技术组织措施 第十三章确保文明施工的技术组织措施 第十四章环境保护措施 第十五章成品保护的保证措施 第十六章创安全文明、创优措施
第一章工程概况 一、编制说明 本施工方案根据体育馆施工图纸、国家规范和相关标准及勉县文化体育中心多功能文体馆工程施工组织设计，针对本工程特点及难点编制。 二、编制原则 本着技术先进，组织合理，操作和适用性强的原则进行编制，作为指导施工的纲领性文件。 三、编制依据 1、文化体育中心多功能文体馆工程施工图纸； 2、国家现行建筑安装工程施工验收、规范、规程及各项建设法规、条例； 3、文化体育中心多功能文体馆工程施工组织设计； 4、相关的设计变更、图纸会审记录。 四、工程概况 1、工程名称：**县文化体育中心多功能文体馆管桁架钢结构工程 2、建设单位：**文体局 3、工程地址：陕西省 本工程是陕西**文化体育中心多功能文体馆管桁架钢结构工程，钢结构分为环形、两端支撑贯通型管桁架，呈椭圆弧形状，单片桁架最大跨度约70米，短向跨度约57米，最高点位置约为21.00米。空间悬挑结构，最大悬挑长度为30米，悬臂根部高度3.85米；最小悬臂长度约为24米，悬臂根部高度3.85米。构件截面为圆钢管，节点类型为铸钢
方案六：桁架桥施工方案 1、工程概况 管线沿山势走向，三次桁架跨越，线路跨越位置交通不便，山路坡度大，施工难度高。进场临时便道未通至施工现场，安装桁架时，吊车吊装不便进入施工现场。需铲车推出施工便道。因设计图纸暂未出图，本方案假设采用贝雷桁架拼装方式。 2、施工准备 1）组织有关管理技术人员对设计图纸会审。对图纸不明确及施工中有困难的地方，要与设计单位做好变更手续。 2）对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。 3）钢结构施工前，应对各工序的施工人员进行技术、质量、安全交底。 4）钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利吊装。 5）现场吊装前，应在桩脚埋件上弹好十字线，同时将标高控制点设置好。现场应平整夯实，没有积水，并且要预留车道施工。 3、施工工艺及方法 3.1 施工工序：
3.2 施工方法 3.2.1管架支撑基础施工 1）管架基础做与两侧混凝土导墙上，待施工导墙时配合施工管架基础。 2）预埋地脚螺栓 3）支设外围模板，用对拉螺栓拉结，木方、架管加固牢固，校正好模板尺寸。 4）浇筑基础混凝土，浇筑及振捣时不能碰触螺栓保证不移位。 5）基础混凝土强度达到75%以上，方可进行钢结构安装施工。 3.2.2 桁架下料预制 1）桁架材料下料前又技术员现场勘测钢柱及桁架实际尺寸，与图纸对比是否有误差。 2）材料下料依据图纸及现场勘测数据。 3）放样 放样划线时，应用脚手架提前搭设出管桁架的拱高和相应节点的水平线。应清楚表明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。 注意预留制作，安装时的焊接收缩余量:切割、和加工余量；安装预留尺寸要求。 划线前，材料的弯曲和变形应予以矫正。 4）钢板下料前将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除熔渣和飞溅物。下料人员熟练设备使用方法和操作规程。 5）制孔 钢柱底部垫板及顶部平托板均为螺栓连接，孔径大于螺栓直径5mm。 3.2.3 贝雷桁架焊接组装 贝雷主梁在空旷场地内拼装，下面垫枕木，用吊车将贝雷逐片吊起，用桁架销子相互连接接长。桥面宽度为4.0m。钢架桥跨度采用40m，上部采用2榀4片贝雷纵梁（非加强单层双排），2榀贝雷纵梁按间距布置，加强弦杆的桁架用弦杆螺栓将加强弦杆连接在贝雷弦杆上，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连成整体，每节贝雷接头位置安装各类支撑架各一片。为保证梁的刚度，贝雷、加强弦杆和水平支撑架之间采用接头错位连接，这样可减少由于桁架接头变形产生的主梁位移。连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。 主梁要求安装加强弦杆，所有支座位置要求进行局部加强，防止弦杆局部受力过大产生变形。主梁端部各3节采用高剪力型桁架，英制贝雷上弦杆较下弦杆长2mm，较长的为上
管桁架钢结构工程施工组织设计内容 （一）工程概况 本工程是某·某华园(一期)钢结构工程，整个结构全部节点均由法兰盘连接。 1、工程难点、特点分析 难点： （1）主桁架构件长，部分桁架断面过大，运输困难，需在现场进行拼装； （2）跨度大，构件长，质量重，而作业条件受限制，施工难度大； （3）二榀桁架与柳叶弦杆组成的空间结构支撑于两点（下部砼柱），悬挑跨度大，在结构安装过程中单 榀侧向稳定性差； （4）部分柳叶弦杆支撑构件只能单件现场高空安装，安全隐患多； （5）钢结构仅为罩棚的骨架，本项工程承上启下，施工中需要与相关专业协调配合。 特点： （1）作业条件复杂，且工期紧，钢结构系统施工的同
时土建也在施工。看台及外侧部分土建工程大 部分已经施工完，构件需在场外拼装，大大的 增加了安装作业半径，因此，钢结构安装过程 中需引进大型吊机。 （2）部分杆件需煨弯，采用管管相贯连接节点及铸钢节点，对构件加工和安装提出更高的要求。 （二）建设地点及环境特征 某·某华园钢结构工程，坐落于河北省保定市。 （三）施工条件 ●施工场地已具备开工条件； ●施工所需水、电、电讯线路等，由总承包单位提供接 驳点； ●施工场地与公共道路通道已开通。 （四）项目管理特点及总体要求 某奥林匹克体育场跨度大、结构复杂、工期紧、质量要求高，土建、外围护多工种交叉作业，有大量高空作业等，施工难度大，安全隐患多。 根据以上特点，我公司将对本工程运用以前工程管理的成功经验，现场实行标准化管理，配合总包单位确保使本工程达到“省级文明示范工地”。我公司将坚持“诚信经营，
铸造精品，业主满意，发展自我”的质量方针，建优质工程，提供优质服务，使业主满意。 工程施工前，认真做好图纸深化设计，做好与土建工程的交接手续，为工程按时开工创造有利条件。 施工过程中，执行业主和监理工程师的指令和建议，配合总包单位的管理和协调。协助业主做好与有关部门的协调工作，积极主动地为使工程优质、高速建设提出各种合理化建议。及时汇报工程进展情况，密切与相关专业进行联系，尽力为其它专业的施工创造便利条件；发挥公司的技术优势，采用新技术、新工艺、新方法，保证工程质量和进度，节约成本。 工程竣工后，做好与后续施工单位的交接工作，做好轴线、标高、工程资料的移交工作。 在保修期，我公司严格执行用户回访保修制度，由公司用户服务组定期回访，认真听取业主意见，对存在的问题及时解决。

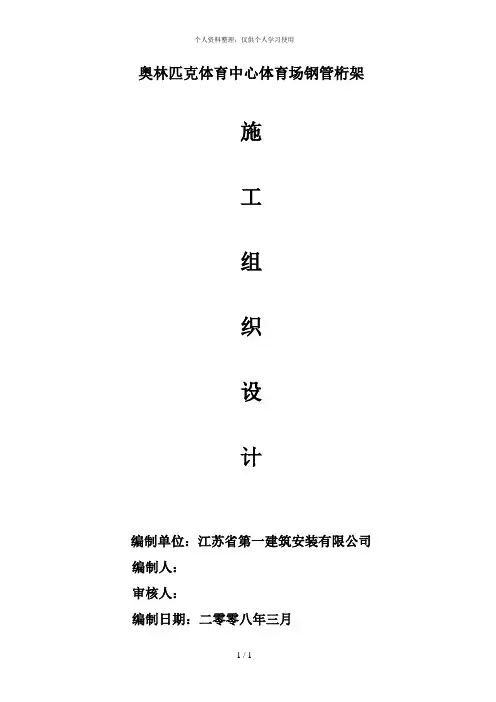

保山市隆阳区奥林匹克体育中心体育场钢管桁架 施 工 组 织 设 计 编制单位：江苏省第一建筑安装有限公司
