循环xx培训教材 工业生产过程中，往往会产生大量热量，使生产设备或半成品（气体或液体）温度升高，必须及时冷却，以免影响生产的正常运行和产品质量。因水的热容量大，水是吸收和传递热量的良好介质，常用来冷却生产设备和产品。冷却水系统一般可分为直流水系统和循环水系统。 水通过换热器后即排放的称直流系统。若厂区附近水源充足且直接排放而不影响水体时，可采用直流系统。 循环冷却水系统又分为封闭式循环冷却水系统和敞开式循环冷却水系统。 冷却水在完全封闭的、由换热器和管路构成的系统中进行循环时称密闭式循环系统。在密闭式循环系统中，冷却水所吸收的热量一般借空气进行冷却，在水的循环过程中除渗漏外并无其它水量损失，也无排污所引起的环境问题，系统中含盐量及所加药剂几乎保持不变，故水质处理较单纯。但密闭式循环冷却水存在严重的腐蚀剂腐蚀产物问题。密闭式循环系统一般只用于小水量或缺水地区。 冷水流入换热器将热流体冷却，水温升高后，利用其余压流入冷却塔内进行冷却，冷却后的水再用水泵送入换热器循环使用，此系统称为敞开式循环冷却水系统。这种敞开式循环冷却水，由于在循环过程中要蒸发掉一部分水，还要排出一定的浓缩水，故要补充一定的新鲜水（通常称为补水），以维持循环水中的含盐量或某一离子含量在一定值上。 敞开式循环冷却水系统是应用最广泛的系统，也是水质处理技术最复杂的系统。 一水的冷却原理 循环水的冷却是通过水与空气接触，由蒸发散热、接触散热和辐射散热三个过程共同作用的结果。 1蒸发散热水在冷却设备中形成大小水滴或极薄水膜，扩大与其空气的接触面积和俄延长接触时间，使部分水蒸发，水气从水中带走气化所需的热量，从而使水冷却。
冷却塔的有关知识 This manuscript was revised by the office on December 10, 2020.
冷却塔的有关知识 1）蒸发量（WE）kg/h ，一般空调用的场合，Tw1-Tw2＝5℃，WE＝×L，也就是说循环水量的%被蒸发。 2）2）漂水量（WD）kg/h 3） 4）根据冷却塔的构造、通风速度有所差别，一般漂水量如下： 5） 6）开放式，循环水量的% 7） 8）密闭式，循环水量的% 9） 10）3）排污水量（WB）kg/h 11） 12）排污水量是根据水质、浓缩倍数而不同。一般空调用的场合，开放式、密闭式一样为循环水量的%。 13） 14）补水水量（ΔL）kg/h 15） 16）补水水量是上计3项的合计。（ΔL＝WE＋WD＋WB） 17）补水水量是上计3项的合计。（ΔL＝WE＋WD＋WB） 18） 19）空调用开放式的场合：循环水量的% 20） 21）密闭式的场合：循环水量的%。 冷却塔是一种广泛应用的热力设备，其作用是通过热、质交换将高温冷却水的热量散入大气，从而降低冷却水的温度，其凉水作用主要是靠冷热两股流体在塔内混合接触，借助两股流体间的水蒸汽分压力差使热流体部分蒸发并自身冷却。 进行冷却塔选型时，具体该怎么做啊只是有个流量和进出水温差就可以了么 目前，公知的冷却塔为凉水式和空气冷却式两种主要形式。这两种冷却塔又有自然通风冷却塔和机械通风冷却塔。 由于凉水塔主要受空气湿球温度的影响，是靠水的蒸发和传导来散热，因此其对水的消耗量非常大。 而空气冷却塔是利用传导使空气吸热来实现散热，主要受空气干球温度的影响。 由于空气干球温度较高，比热小，吸热能力有限，且冷却效率低，因此，需要空气冷却器有很大的表面积，使的空气冷却器造价高。 冷却塔服务的工艺设备各行业有所不同，现在从工艺设备的差异来看冷却塔的合理变化。民用冷却塔所服务的对象都是制冷机，它要求冷却塔的水温是相同的，即：进塔水温37℃，出塔水温32℃。所不同的是：制冷机的容量不同，不同的容量配不同大小水量的冷却塔，民用塔的冷却水量与其它工业冷却
&冷却塔基本知识 简介：工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 关键字：冷却塔 1、冷却塔的作用 工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内 与空气进行热交换，使废热传输给空气并散人大气。 如图 1 所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。干塔的热交换效 率比湿塔低，冷却的极限温度为空气的干球温度。
【论文题目】 冷却塔风机变频控制 本设计的内容是PLC 控制的冷却塔风机变频控制系统，主要用到了PLC 、触摸屏和变频器。冷却塔风机变频控制系统配备有一台变频器，对一台风机进行变频控制，其余两台风机工频运行；根据出水温度的变化来控制工频运行风机的起动和停止，实现对水温的初步调节，并对一台风机进行变频控制，对水温进行微调，从而使冷却塔内的水温控制在一个稳定的状态。 关键词：可编程控制器（PLC ）、变频器、触摸屏 随着变频技术的不断发展和人类节能意识的提高，各种变频装置的应用已在全球各行业产生了显著的经济效益。 【设计方案】 通过安装在出水总管上的温度传感器，把出水温度信号变成4-20mA 的标准信号送入PLC 的模拟输入模块，并最终转换为相应的数值（BCD 码），通过编好的PLC 程序，得出的此数值和在触摸屏设定的温度值进行比较，得到一比较参数，送给变频器，由变频器控制一台电机的转速，并根据出水温度的高低，由PLC 控制工频启动的风机的数量，使冷却塔的回水温度控制在设定的温度上。 模拟模块 冷 却 塔 冷 却 塔 出水总管 温 度 传 感 器 触 摸 屏 图1-1 冷却塔风机变频控制系统原理图 图1-1为冷却塔风机变频控制系统，其中变频器的作用是为电机提供可变频率的电源，实现电机的无机调速；温度传感器的作用是检测出水管的水温；人机界面主要是通过和PLC 通讯，实时显示水温、电机频率，并可设定相关的给定值。如图所示，共有三台风机，其中
M3是变频控制的，M1和M2是工频控制的。当系统供电开始时，三台风机处于待机状态，根据出水温度的变化，自动运行系统。当出水温度达到设定的开机温度时，变频风机M3开始变频运转；如温度继续上升，水温超出工频启动的设定值，且M3变频风机上升到全频运行，开启M1风机工频运转；如温度继续上升，开启M2风机工频运转。如M3运转频率达到50.0HZ，M2、M3也工频运转，且温度达到报警上限值，则系统会产生一个报警。当温度下降到工频启动的设定值时，M2风机停止运转；如温度继续下降，M1风机停止运转；当温度下降到一定的下限值和M3的运转频率低于一定的值时，M3风机停止运转。 【系统控制要求】 1 三台风机的基本工作方式 方式一：3#风机变频运行 方式二：3#风机变频运行1#风机工频运行 方式三：3#风机变频运行1#风机工频运行2#风机工频运行 2 三台风机启动时有延时，减小电流过大时对其它用电设备的冲击； 3 有完善的报警功能； 4 对风机的操作有手动和自动两种控制功能。 5 传感器选用PT100，将4-20mA的信号送入模拟输入模块； 6 变频器选用施耐德的ATV28，该产品具有过热和过流保护、电源欠压和过压保护、缺相保护等功能；通过PLC模拟量输出端子来控制变频器的频率，从而达到风机速度跟随温度给定，保证冷却塔水温的恒定。 变频器主要参数设定 代码说明设定 ACC Acceleration---s 5s DEC Deceleration---s 5s TCC TermStripCon 2W TCT Type 2 Wire LEL CrL AI2 min Ref 4mA CrH AI2 max Ref 20mA 7 PLC及模块采用施耐德Neza系列产品的TSX08CD12R8D和TSX08EA4A2，前者为CPU本体，带有12点输入，8点继电器输出，有实时时钟，24VDC电源；后者为扩展模块，模拟量4路入，2路出，12位精度。
冷却塔是水与空气进行热交换的一种设备，它主要由风机、电机、填料、播水系统、塔身、水盘等组成，而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。水塔的构造及设计工况在说明书上有注明，而我们现在采用的水吨为单位是国际上比较常用的单位。在计算选型上比较方便，另冷却塔在选型上应留有20%左右的余量。 以日立RCU120SY2 为例： 冷凝：37℃ 蒸发：7 ℃ 蒸发器：Q = 316000 Kcal/h Q = 63.2m3/h 冷凝器：Q = 393000 Kcal/h Q = 78.6m3/h 这些在日立的说明书上可以查到； 如选用马利冷却塔则： 78.6×1.2 = 94.32 m3/h（每小时的水流量） 选用马利SR-100 可以满足（或其它系列同规格的塔，如SC-100L） 在选用水泵时要在SR-100 的100 吨水中留有10%的余量，在比较低的扬程时可选用管道泵，在扬程高时则宜选用IS 泵。 100×1.1=110 吨水/小时 选用管道泵GD125-20 可以满足； 而在只知道蒸发器Q=316000Kcal/h 时，则可以通过以下公式算出需要多大的冷却塔： 316000×1.25（恒值）= 395000 Kcal/h, 1.25——冷凝器负荷系数 395000÷5 = 79000 KG/h = 79 m3/h 79×1.2（余量） = 94.8m3/h（冷却塔水流量） （电制冷主机—通式：匹数×2700×1.2×1.25÷5000 或冷吨×3024×1.2×1.25÷5000 = 冷却塔水流量m3/h） 冷却塔已知基它条件确定冷却塔循环水量的常用公式： a. 冷却水量=主机制冷量（KW）×1.2×1.25×861/5000（m3/h） b. 冷却水量=主机冷凝器热负荷（kcal/h）×1.2/5000（m3/h） c. 冷却水量=主机冷凝器热负荷（m3/h）×1.2（m3/h） d. 冷却水量=主机制冷量（冷吨）×0.8（m3/h） e. 冷却水量=主机蒸发器热负荷（kcal/h）×1.5×1.25/5000（m3/h） f. 冷却水量=主机蒸发器热负荷（m3/h）×1.2×1.25（m3/h） g. 冷却水量=主机蒸发器热负荷（冷吨）×1.2×1.25×3024/5000（m3/h） 注：以上：1.2为选型余量 1.25为冷凝器负荷系数。 Q=cm(T2-T1)t是时间,即降温需要多少时间 算出来的制冷量单位是大卡(kcal/h),然后再除以0.86就是制冷量(w) 如果是风冷,再除以2500,就是匹数 如果是水冷,再除以3000,就是匹数 Q单位J ; 冷却塔C比热,如果是水就是4.2kJ/K*kg ; T2-T1就是降温差值 制冷量=Q/4.2/t
第二部分技术基础知识（提纲） 一、冷却塔 二、冷却塔的降温及耗水量分析 ① 冷却水的部分蒸发 ② 冷却水的适量放空 ③ 飘水损失 三、冷幅△t和逼近度 A 对塔容量的影响 四、广州马利冷却塔构件材料及特点 五、SR 系列圆形逆流冷却塔设计说明 六、SC、SNC 系列方形横流冷却塔设计说明 七、SRC 系列方形逆流冷却塔设计说明 八、QDF 系列多边形横流式冷却塔设计说明 九、AQ 系列侧出风横流式冷却塔设计说明 十、广州马利逆流式与横流式冷却塔比较十 一、广州马利冷却塔对比表 十二、主要冷却塔厂家比较表（仅供参考）
——一、冷却塔 冷却塔是水与空气进行热交换的一种设备，它主要由风机、电机、填料、播水系统、塔身、水盘等组成，而进行热交换主要由在风机作用下比较低温空气与填料中的水进行热交换而降低水温。水塔的构造及设计工况在说明书上有注明，而我们现在采用的水吨为单位是国际上比较常用的单位。在计算选型上比较方便，另冷却塔在选型上应留有 20%左右的余量。 以日立 RCU120SY2 为例： 冷凝：37℃ 蒸发：7 ℃ 蒸发器：Q = 316000 Kcal/h Q = 63.2m3/h 冷凝器：Q = 393000 Kcal/h Q = 78.6m3/h 这些在日立的说明书上可以查到； 如选用马利冷却塔则： 78.6×1.2 = 94.32 m3/h（每小时的水流量） 选用马利SR-100 可以满足（或其它系列同规格的塔，如SC-100L） 在选用水泵时要在SR-100 的100 吨水中留有10%的余量，在比较低的扬程时可选用管道泵，在扬程高时则宜选用IS 泵。 100×1.1=110 吨水/小时 选用管道泵 GD125-20 可以满足； 而在只知道蒸发器 Q=316000Kcal/h 时，则可以通过以下公式算出需要多大的冷却塔：316000×1.25（恒值）= 395000 Kcal/h, 1.25——冷凝器负荷系数 395000÷5 = 79000 KG/h = 79 m3/h 79×1.2（余量） = 94.8m3/h（冷却塔水流量） （电制冷主机—通式：匹数×2700×1.2×1.25÷5000 或冷吨×3024×1.2×1.25÷5000 = 冷却塔水流量 m3/h）
冷却塔基本知识 冷却塔定义： 冷却塔是水与空气直接接触进行热交换的一种设备。机械冷却塔它主要由风机、电机、填料、播水系统、塔身、水盘等组成。主要由在风机作用下的温度比较低的空气与填料中的水进行热交换从而达到降低水温的目的。水塔的构造及设计工况在每个厂家产品说明书上均有注明，而我们现在冷却塔循环流量采用的水吨为单位是国际上比较常用的单位，且冷却塔在选型上应留有20％左右的余量。 冷却塔形式区分： 我们通常所说的冷却塔是指开放式冷却塔：是在塔内通过布水系统将热水喷洒成水滴或水膜状，水从上向下流动，空气由下向上或水平方向流动，利用水的蒸发及冷空气和热水的热传递带走水中热量的设备。 横流式冷却塔：是指冷却热水从上向下穿过填料，而空气从水平、斜方向流动穿过填料，热水和空气的流动方向呈近乎900的一种冷却塔（也有些厂家称为直交式冷却塔）。 逆流式冷却塔：是指冷却热水从上向下穿过填料，而空气从下向上流动穿过填料，热水和空气的流动方向呈近乎1800的一种冷却塔（有些厂家称为对流式冷却塔）。 马达、风机、减速器（一般为皮带减速速器），在冷却塔顶部即为机械抽风式冷却塔，在冷却塔底部即为机械鼓风式冷却塔。 冷却塔降温的实现形式： 主要方面(潜热)一通过水的蒸发吸收水的热量，使水降温； 次要方面(显热)一通过水与空气之间的温差，产生热传递。 冷却塔设计及选型执行标准： 湿球温度定义： 湿球温度难以用简短的文字给出严谨确切的定义。湿球温度是标定空气相对湿度的一种手段，其涵义是，某一状态下的空气，同湿球温度表的湿润温包接触，发生绝热热湿交换，使其达到饱和状态时的温度。（以下为湿球温度在冷却塔方面解释）
冷却塔教材
客户所使用之冷却塔介绍 1、冷却塔原理 2、冷却塔选型要素 3、冷却塔之特点 4、冷却塔噪音来源 5、冷却塔之安装及配管注意事项 6、冷却塔之操作注意事项 7、冷却塔之维修注意事项 8、冷却塔之补给水量计算说明 9、冷却塔其它注意事项
一、冷却塔原理 1、何为冷却塔： 其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了成本的浪费。 2、其冷却原理是什么： 冷却塔的冷却方法，系将热水喷撒至散热材表面与通过之移动空气相接触。此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用泵浦将其传送至热交器中，再予吸收热量。
选用冷却塔，需详示下列资料 1、循环水量； 2、冷却塔的进（热）水温度； 3、冷却塔的出（冷）水温度； 4、外气湿球温度； 5、马达电压及频率； 6、循环水水质； 7、场地环境状况及可使用面积； 8、要求选用之塔型；
1、LBCM逆流式冷却塔： 概况： 空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。 特点： 1）、结构采用瓶型设计，迎风量最小； 2）、散水方式采用旋转喷头式，旋转速率可由喷水孔角度调整； 3）、依结构特点，有标准型LBCM-（图1）、低噪音型LBCM-LN （图2）和高温型LBCM-P 及LBC-W； 4）、为最先开发和最通用之产品； 5）、其维修较困难和无法多台并联使用。 2、LRCM-H直交流式冷却塔（图3）：
冷却塔性能参数说明

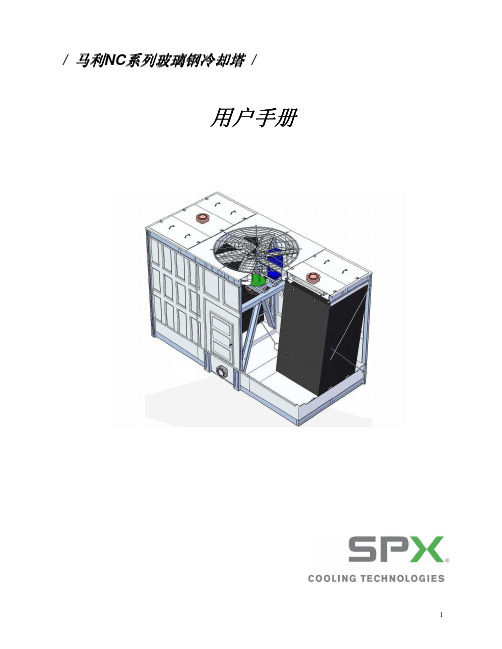

1．设备组成 1.1设备原产地及制造厂家 广东省广州市/斯必克（广州）冷却技术有限公司。 1.2供货明细 NC玻璃钢冷却塔/NC8330F/4台 SR玻璃钢冷却塔/SR-200/2台 SR玻璃钢冷却塔/SR-40/2台 1.3其他 2.设备性能及技术参数 2.1设备性能 1）NC系列产品简介 A、NC型横流式冷却塔系统性设计 横流式冷却塔是马利公司工程师通过 冷却塔多年热工测试试验，引进世界上最大 的冷却塔生产商斯必克公司的先进技术和 设备，对测试数据进行全面综合处理，参照 美国冷却协会CTI标准和GB7190-1997等 依据计算机运算得出的淋水填料的容积散 质系数 xv，选择最佳的水气比，最佳截面 水负荷，截面气负荷和填料的高度范围以确 定填料体积，并以流体力学、空气动力学、 材料学、建筑学等多种学科观点，综合设计 塔的外型与结构，根据测试计算通风阻力， 参考风机特性曲线和对测试数据进行优化， 选择符合风量和噪音要求的风机和匹配的 电机，使冷效、能耗、噪音达到一个优化的 系统设计效果。 B、NC型横流式冷却塔淋水填料 马利NC方形横流式冷却塔采用的 MX-75型高级薄膜式复合波淋水填料, 堪
称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成，厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。 一般冷却塔产品填料均采用竖直放置，且无明显收水端。参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。那么按照一般冷却塔 起不了作用，而有水的G区却又没有填料。 马利的工程师们对这个问题进行了深入的 研究，在千百次的实验之后，提出了冷却塔 填料倾斜悬挂式安装的方案，在马利冷却塔 当中C、D、E、F、G区充满填料，A、B 两区无填料，而倾斜的角度又根据不同的塔 型有十分严格的要求，这种方法有效地解决 了进风面下端“无水区”问题，且填料带有 明显的收水端，克服了竖直放置填料的缺 点。因此，倾斜悬挂放置的填料比竖直放置 填料漂水损失小，水与空气接触充分，热工 性能好。 马利冷却塔填料片高度是根据填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行分析计算而得出的。其设计高度可保证热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需安装百叶窗,经测试其漂水损失小于循环水量的0.001%。实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温-50~+70?C,适合于北方严寒气候的地区使用,是理想的进口填料片。 该填料以抗紫外线和抗腐蚀的聚氯乙烯（PVC）经热塑真空加压成型，其表面亲水性好，散热面积大、冷效高，在使用环境空间受限制多的热交换过程中更能体现其优越性。从而使整个填料体积发挥最有效的冷却作用，该填料无须胶水粘接，防止了由于粘接对填料造成的损坏，便于清洗安装，延长了使用寿命。 C、NC型横流式冷却塔的进风装置 此塔由于使用马利MX-75填料，无需另配进风百叶窗，该型填料将进风口百叶部位与填料淋水部位模塑成一体，这种美国马利公司获得专利的装置可以防止溅水漂出塔外，在多变的气流条件下保证配水的均匀性，无需再增加安装进风百叶窗的麻烦。 D、NC型横流式冷却塔除水系统 高效蜂窝式除水器与填料膜塑成为一体，属于美国斯必克公司专利产品， 其收水率比老式的半弧型收水器高出许多倍，大大降低了漂水损失，使水耗费
冷却塔的基本工作原理及操作方法 2018-01-17 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上或制 冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 一、冷却塔工作基本原理 干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却 塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。 二、冷却塔的工作过程 以圆形逆流式冷却塔的工作过程为例： 热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中 心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入
风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。 一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和 空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。 从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。 当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当、水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。 三、冷却塔组成 （1）淋水填料 将需要冷却的水（热水）多次溅洒成水滴或形成水膜，以增加水 和空气的接触面积和时间，促进水和空气的热交换。水的冷却过程主要在淋水填料中进行。 （2）配水系统 将热水均匀分布到整个淋水填料上，热水分布均匀与否，对冷却
1．设备组成 1.1设备原产地及制造厂家 广东省广州市/斯必克（广州）冷却技术有限公司。 1.2供货明细 NC玻璃钢冷却塔/NC8330F/4台 SR玻璃钢冷却塔/SR-200/2台 SR玻璃钢冷却塔/SR-40/2台 1.3其他 2.设备性能及技术参数 2.1设备性能 1）NC系列产品简介 A、NC型横流式冷却塔系统性设计 横流式冷却塔是马利公司工程师通过 冷却塔多年热工测试试验，引进世界上最大 的冷却塔生产商斯必克公司的先进技术和 设备，对测试数据进行全面综合处理，参照 美国冷却协会CTI标准和GB7190-1997等 依据计算机运算得出的淋水填料的容积散 质系数 xv，选择最佳的水气比，最佳截面水 负荷，截面气负荷和填料的高度范围以确定 填料体积，并以流体力学、空气动力学、材 料学、建筑学等多种学科观点，综合设计塔 的外型与结构，根据测试计算通风阻力，参 考风机特性曲线和对测试数据进行优化，选 择符合风量和噪音要求的风机和匹配的电 机，使冷效、能耗、噪音达到一个优化的系 统设计效果。 B、NC型横流式冷却塔淋水填料 马利NC方形横流式冷却塔采用的 MX-75型高级薄膜式复合波淋水填料, 堪
称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC多层片构成，厚度0.38mm, 表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。 一般冷却塔产品填料均采用竖直放置，且无明显收水端。参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。那么按照一般冷却塔的做法， 用，而有水的G区却又没有填料。马利的工 程师们对这个问题进行了深入的研究，在千 百次的实验之后，提出了冷却塔填料倾斜悬 挂式安装的方案，在马利冷却塔当中C、D、 E、F、G区充满填料，A、B两区无填料， 而倾斜的角度又根据不同的塔型有十分严 格的要求，这种方法有效地解决了进风面下 端“无水区”问题，且填料带有明显的收水 端，克服了竖直放置填料的缺点。因此，倾 斜悬挂放置的填料比竖直放置填料漂水损 失小，水与空气接触充分，热工性能好。 马利冷却塔填料片高度是根据填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行分析计算而得出的。其设计高度可保证热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需安装百叶窗,经测试其漂水损失小于循环水量的0.001%。实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温-50~+70?C,适合于北方严寒气候的地区使用,是理想的进口填料片。 该填料以抗紫外线和抗腐蚀的聚氯乙烯（PVC）经热塑真空加压成型，其表面亲水性好，散热面积大、冷效高，在使用环境空间受限制多的热交换过程中更能体现其优越性。从而使整个填料体积发挥最有效的冷却作用，该填料无须胶水粘接，防止了由于粘接对填料造成的损坏，便于清洗安装，延长了使用寿命。 C、NC型横流式冷却塔的进风装置 此塔由于使用马利MX-75填料，无需另配进风百叶窗，该型填料将进风口百叶部位与填料淋水部位模塑成一体，这种美国马利公司获得专利的装置可以防止溅水漂出塔外，在多变的气流条件下保证配水的均匀性，无需再增加安装进风百叶窗的麻烦。 D、NC型横流式冷却塔除水系统 高效蜂窝式除水器与填料膜塑成为一体，属于美国斯必克公司专利产品，其收水率比老式的半弧型收水器高出许多倍，大大降低了漂水损失，使水耗费用减少，另外这种除水器能引导空气流向风机，降低风阻，从而使能耗降低，其漂水 损失小于循环水量的0.001%。
冷却塔的基本工作原理及操作方法 欧阳歌谷（2021.02.01） 2018-01-17 冷却塔是利用水和空气的接触，通过蒸发作用来散去工业上 或制 冷空调中产生的废热的一种设备。工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。当不具备直流冷却条件时，则需要用冷却塔来冷却。冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。 一、冷却塔工作基本原理 干燥（低焓值）的空气经过风机的抽动后，自进风网处进入 冷却 塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
以圆形逆流式冷却塔的工作过程为例： 热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中 心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。 一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和 空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。 从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。 当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当、 水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返
关于SPX集团及冷却塔技术简介 (自然通风冷却塔) 1．简介 SPX集团具有先进世界上最先进的冷却塔设计技术, 是世界上唯一的一家集冷却塔综合设计、研究开发、制造、老塔改造和售后服务为一体的跨国专业公司。其中的巴克-杜尔公司成立于1894年, 马利冷却塔公司成立于1922年，SPX集团发明了最早的自然通风冷却塔, 研究, 开发, 设计和建造了海水及烟塔合一冷却塔。至今已在北美洲、中南美洲、欧洲、中东、亚太地区、新西兰、澳大利亚等地设有生产工厂及销售机构。 著名的跨国集团公司--美国SPX集团公司2001年完成对美国马利的兼并，于2002年完成对德国冷却塔老牌公司巴克〃杜尔的合并，2003年完成对比利时HAMON冷却塔公司空冷部分的合并, 建立了冷却技术和市场管理的联盟—SPX冷却技术。 为发展和管理中国市场，SPX冷却技术亚洲总部将其管理中心于2003年初移至中国上海，并于2003年6月完成了对广州马利冷却塔有限公司的全权收购，由此广州马利公司成为SPX的全资子公司。 SPX集团为客户实现功能, 同时也实现低能耗, 稳定地运行, 降低资源的占用, 最大限度地在冷却塔方面为客户达到上乘的环境管理体系（EMS）环境行为（EPE）、生命周期（LCA）、环境管理（EM）、产品标准中的环境因素（EAPS）等奠定基础。其涵盖了投资, 运行, 环保, 能耗, 资源等多重因素的集合。保证优秀产品的实现, 所有部件都是由SPX集团设计和制造的。控制和保证了产品的质量和功能的无缺陷地在用户那里长久安稳运行，避免了冷却塔了由不同供应商的部件拼凑装配而成而影响整个冷却塔的效率。 在设计上，SPX集团冷却塔最大的特点是“整体系统优化”设计，即使其主要元
