热电阻的引线接线方式主要有三种方式
○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。
○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测
1.接线方式的不同，在检测原理上的区别：
二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。
四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。
2.为什么会产生不同的接线方式：
因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。
与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。I+、I-、V+、V-。
其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。
4线就是从热电阻两端引出4线，和4个端子连接。
3线就是引出3线，这需要检测设备方的I-\V-短接。
2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响：
2线，电流回路和电压测量回路合二为1，精度差。（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差）
3线，电流回路的参考位和电压测量回路的参考位为一条线。精度稍好。
4线，电路回路和电压测量回路独立分开，精度高，但费线。另外，A级精度的热电阻是不能用2线制连接的。
注释：RTD-电阻温度检测器
热电阻不带变送器，输出的是电阻信号；
带变送器，可输出4—20mA标准信号。
SIEMENS 温变产品有热电偶，热电阻变送器。
PLC模块中有专门的热电阻（RTD)和热电偶( TC)模块的。直接选用这样的模块就可以了，它接受热电阻（阻值）和热电偶（毫伏值）信号。
问
有那么8个PT100热电阻要进PLC柜，那么：
（1）可否用30X0.75平方的软线一根线布过来？还是每个热电阻用单独的线布进来？？
（2）不需要屏蔽线吧？
（3）线缆长度20米的话，误差不会太太大吧？
（4）0.75的线径够了吧？
谢谢
答
（1）可否用30X0.75平方的软线一根线布过来？还是每个热电阻用单独的线布进来？？答：若有条件，建议使用每个PT100一根电缆，有3个方面原因：
A、每个信号一根电缆容易标示；
B、每个信号一根电缆容易日后检查与维护；
C、每个信号一根电缆可以更好的进行屏蔽，将屏蔽效果极大化发挥；
若实在没有条件，或者为了降低成本，使用多芯的没有问题，其实你使用多芯的也是3线制方式，有6芯线也被浪费了。
（2）不需要屏蔽线吧？
答：一定要用屏蔽线，无论使用几芯的，都必须使用屏蔽电缆，使用屏蔽线的目的就是为了减少强电信号对弱电信号的干扰，保证信号精度。
（3）线缆长度20米的话，误差不会太太大吧？
答：20米距离距离不长，注意接好屏蔽层，注意两点：
A、只连接一端屏蔽层，接PLC柜端；
B、屏蔽层接地一定要接在模拟地上，不能接到电压地线上；
另外对于精度有更高要求可以对传感器进行线性标定。
（4）0.75的线径够了吧？
答：0.75足够了，没有任何问题！
热电阻温度测量原理及常用接线方式 热电阻（如PtIOO ）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换 成电阻量的温度传感器。 温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方 法得到电阻值（电压/电流），再将电阻值转换成温度值，从而实现温度测量。 热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。 由于热电阻本身的阻值较小， 随温度变化而引起的电阻变化值更小， 例如，铂电阻在零 度时的阻值R0=100 Q,铜电阻在零度时 R0=100 Qo 因此，在传感器与测量仪器之间的引线 过长会引起较大的测量误差。在实际应用时，通常采用所谓的两线、三线或四线制的方式， 如图所示。 图热电阻的接入方式 在图（a ）所示的电路中，电桥输出电压 Vo 为 R r ) 当 R?Rt 、Rr 时， V o ［（R t -R r ） 2 式中：Rt 为铂电阻， Rr 为可调电阻，R 为固定电阻，I 为恒流源输出电流值。 1. 二线制 （c ）三线制 （d ）四线制
二线制的电路如图（b）所示。这是热电阻最简单的接入电路，也是最容易产生较大误差的电路。 图中的两个R是固定电阻。R r是为保持电桥平衡的电位器。二线制的接入电路由于没有 考虑引线电阻和接触电阻，有可能产生较大的误差。如果采用这种电路进行精密温度测量，整个电路必须在使用温度范围内校准。 2.三线制 三线制的电路如图（C）所示。这是热电阻最实用的接入电路，可得到较高的测量精度。 图中的两个R是固定电阻。R是为保持电桥平衡的电位器。三线制的接入电路由于考虑 了引线电阻和接触电阻带来的影响。R11、R12和R l3分别是传感器和驱动电源的引线电阻， 一般说来，R11和R12基本上相等，而R13不引入误差。所以这种接线方式可取得较高的精度。 3.四线制 四线制的电路如图（d）所示。这是热电阻最高精度的接入电路。 图中R ii、R i2、R13和R14都是引线电阻和接触电阻。R ii和R12在恒流源回路，不会引 入误差。R13和R14则在高输入阻抗的仪器放大器的回路中，也不会带来误差。上述三种热电阻传感器的引入电路的输出，都需要后接高输入阻抗、高共模抑制比的仪器放
1.10 热电阻接入电路两线制和三线制接线法的分析 热电阻接入电路两线制三线制接线法 1．分析两线制由于引线电阻的误差 图1-12中，r为引线的电阻，R t为Pt电阻，其中由欧姆定律可得： 当R r=R t时（电桥平衡），V0=-I22r 。 从V0的表达式可以看出，引线电阻的影响十分明显，两线制接线法的误差很大。 2．分析三线制如何消除引线电阻的误差 三线制接线法由图1-13所示，由欧姆定律可得： 当R r=R t时，电桥平衡，I1=I2，V0=0。 可见三线制接线法可很好的消除引线电阻，提高热电阻的精度。 工业用热电阻温度计的使用注意事项
热电阻温度计是利用导体或半导体的电阻值随温度变化的性质来测量温度的，在工业生产中广泛用来测量(-100～500)℃范围的温度，其主要特点是测温准确度高，便于自动测量。由于热电偶在低温范围中产生的热电势小，因而对测量仪表要求严格，而采用热电阻温度计测量低温是很适宜的。 热电阻温度计按结构形式可分为普通工业型、铠装型及特殊型等。 常用的普通工业型热电阻主要有: 1.铂热电阻:广泛用来测量(-200～850)℃范围内的温度。在少数情况下，低温可测至1K，高温可测至1000℃。其物理、化学性能稳定，复现性好，但价格昂贵。铂热电阻与温度是近似线性关系。其分度号主要有Pt10和Pt100。 2.铜热电阻:广泛用来测量(-50～150)℃范围内的温度。其优点是高纯铜丝容易获得，价格便宜，互换性好，但易于氧化。铜热电阻与温度呈线性关系。其分度号主要有Cu50和Cu100。 铠装热电阻是在铠装热电偶的基础上发展来的，由热电阻、绝缘材料和金属套管三者组合加工而成，其特点是外形尺寸可以做得很小(最小直径可达20毫米)，因而反应速度快，有良好的机械性能，耐振耐冲击，具有良好的挠性，且不易受有害介质的侵蚀。 使用热电阻前必须检查它的好环，简易的检查方法是将热电阻从保护管中抽出，用万用表测量其电阻。若万用表读数为“0"或者万用表读数小于R0值，则该热电阻已短路，必须找出短路处进行修复；若万用表读数为“∞"，则该热电阻已断路，不能使用；若万用表读数比R0的阻值偏高一些，说明该热电阻是正常的。 热电阻的阻值不正确时，应从下部端点交叉处增减电阻丝，而不应从其它处调整。完全调好后应将电阻丝排列整齐，不能碰接，仍按原样包扎好。 经修复的热电阻，必须经过检定合格后方可使用。 热电阻安装时，其插入深度不小于热电阻保护管外径的8倍～10倍，尽可能使热电阻受热部分增长。热电阻尽可能垂直安装，以防在高温下弯曲变形。热电阻在使用中为了减小辐射热和热传导所产生的误差，应尽量使保护套管表面和被测介质温度接近，减小热电阻保护套管的黑色系数。 当用与热电阻相配的二次仪表测量温度时，热电阻安置在被测温度的现场，而二次仪表则放置在操作室内。如果用不平衡电桥来测量，那么连接热电阻的导线都分布在桥路的一个臂上。由于热电阻与仪表之间一般都有一段较长的距离，因此两根连接导线的电阻随温度的变化，将同热电阻阻值的变化一起加在不平衡电桥的一个臂上，使测量产生较大的误差。为减小这一误差，一般在测温热电阻与仪表连接时，采用三线制接法(图1)，即从热电阻引出三根导线，将连接热电阻的两根导线正好分别处于相邻的两个桥臂内(图2)。当环境温度变化而使导线电阻值改变时，其产生的作用正好互相抵消，使桥路输出的不平衡电压不会因之而改变。另一导线电阻R1的变动，仅对供桥电压有极微小的影响，但在准确度范围内。其示意图如下所示:
Pt100热电阻的三种接线方式 发布时间：10-08-05 来源：点击量：2596 字段选择：大中小
WZP-17□Y-□-L-□-□-(-50℃～120℃) WZP-27□Y-□-L-□-□-(-50℃～120℃) WZP-27□Y-□-L-□-□-(-50℃～120℃)-M12×1
分度号：Pt100、Pt1000 规格：φ6、φ5、φ4、φ3，管长L=30～300mm，引出线为三线制或四线制精度：B、A、1/3B～1/10B 温度范围：-100～120℃ 材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃ WZP-27□Y-□-L/L1-□-□-(-50℃～500℃) 分度号：Pt100 规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制 精度：B、A、1/3B～1/10B 温度范围：-100～500 材料：不锈钢;接插件为螺纹锁紧航空插头，耐热温度120℃
外加焊接护套型WZPT-27□Y-□-L-□□-(-50～120℃)-M12×1 分度号：Pt100 规格：φ6、φ5，管长L=30～300mm，引出线为三线制或四线制 精度：B、A、1/3B～1/10B 温度范围：-100～120℃ 材料：不锈钢;接插件为钢球锁紧航空插头，耐热温度120℃ 1、Pt100热电阻的三种接线方式在原理上的不同： 二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。 2、Pt100热电阻的三种接线方式对测量精度的影响 连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测
热电阻的引线接线方式主要有三种方式 ○1二线制热电阻：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合 ○2三线制热电阻：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。 ○3四线制热电阻：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测 1.接线方式的不同，在检测原理上的区别： 二线和三线是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。 四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。 2.为什么会产生不同的接线方式： 因为热电阻的阻值小，因此连接导线的电阻以及接触电阻会对其测温精度产生较大影响，所以引入三线制或者四线制就是要消除这些影响。 与热电阻连接的检测设备（温控表、PLC输入等）都有四个接线端子。I+、I-、V+、V-。 其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。 4线就是从热电阻两端引出4线，和4个端子连接。 3线就是引出3线，这需要检测设备方的I-\V-短接。 2线就使引出2线，这需要检测设备方的I-\V-、I+/V+短接。
3.不同的接线方式对精度的影响： 2线，电流回路和电压测量回路合二为1，精度差。（二线制的误差主要在电流回路在电缆中产生一定压降造成的测量误差） 3线，电流回路的参考位和电压测量回路的参考位为一条线。精度稍好。 4线，电路回路和电压测量回路独立分开，精度高，但费线。另外，A级精度的热电阻是不能用2线制连接的。 注释：RTD-电阻温度检测器 热电阻不带变送器，输出的是电阻信号； 带变送器，可输出4—20mA标准信号。 SIEMENS 温变产品有热电偶，热电阻变送器。 PLC模块中有专门的热电阻（RTD)和热电偶( TC)模块的。直接选用这样的模块就可以了，它接受热电阻（阻值）和热电偶（毫伏值）信号。 问 有那么8个PT100热电阻要进PLC柜，那么：
（1）可否用30X0.75平方的软线一根线布过来？还是每个热电阻用单独的线布进来？？
（2）不需要屏蔽线吧？
（3）线缆长度20米的话，误差不会太太大吧？
（4）0.75的线径够了吧？
谢谢 答
由于热电阻本身的阻值较小，随温度变化而引起的电阻变化值更小，例如，铂电阻在零度时的阻值R0=100Ω，铜电阻在零度时R0=100Ω。因此，在传感器与测量仪器之间的引线过长会引起较大的测量误差。在实际应用时，通常采用所谓的两线、三线或四线制的方式，如图所示。 （a ） 电路原理 （b ） 二线制 （c ） 三线制 （d ） 四线制 图 热电阻的接入方式 在图（a ）所示的电路中，电桥输出电压Vo 为 当R>>Rt 、Rr 时， 式中：Rt 为铂电阻， Rr 为可调电阻，R 为固定电阻，I 为恒流源输出电流值。 Vo
1.二线制 二线制的电路如图（b）所示。这是热电阻最简单的接入电路，也是最容易产生较大误差的电路。 是为保持电桥平衡的电位器。二线制的接入电图中的两个R是固定电阻。R r 路由于没有考虑引线电阻和接触电阻，有可能产生较大的误差。如果采用这种电路进行精密温度测量，整个电路必须在使用温度范围内校准。 2.三线制 三线制的电路如图（c）所示。这是热电阻最实用的接入电路，可得到较高的测量精度。 是为保持电桥平衡的电位器。三线制的接入电图中的两个R是固定电阻。R r 路由于考虑了引线电阻和接触电阻带来的影响。R l1、R l2和R l3分别是传感器和驱动电源的引线电阻，一般说来，R l1和R l2基本上相等，而R l3不引入误差。所以这种接线方式可取得较高的精度。 3.四线制 四线制的电路如图（d）所示。这是热电阻最高精度的接入电路。 图中R l1、R l2、R l3和R l4都是引线电阻和接触电阻。R l1和R l2在恒流源回路，不会引入误差。R l3和R l4则在高输入阻抗的仪器放大器的回路中，也不会带来误差。 上述三种热电阻传感器的引入电路的输出，都需要后接高输入阻抗、高共模抑制比的仪器放大器。 热电阻的应用原理 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。 1．热电阻测温原理及材料 热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造热电阻。 2．热电阻的结构 （1）精通型热电阻工业常用热电阻感温元件（电阻体）的结构及特点见表 2-1-11。从热电阻的测温原理可知，被测温度的变化是直接通过热电阻阻值的变化来测量的，因此，热电阻体的引出线等各种导线电阻的变化会给温度测量带来影响。为消除引线电阻的影响同般采用三线制或四线制，有 （2）铠装热电阻铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，如图2-1-7所示，它的外径一般为φ2~φ8mm，最小可达φmm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击；③能弯曲，便于安装④使用寿命长。 （3）端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面，其结构如图2-1-8所示。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。 （4）隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于Bla~B3c级区内具有爆炸危险场所的温度测量。
Pt100热电阻两线制、三线制和四线制接线对测温精度的影响 1、Pt100热电阻的三种接线方式在原理上的不同： 二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。 2、Pt100热电阻的三种接线方式对测量精度的影响 连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。与热电阻连接的检测设备(温控仪、PLC输入等)都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了给热电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。请参阅下图： (1)四线制就是从热电阻两端引出4线，接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。(2)三线制就是引出三线，Pt100B铂电阻接线时电流回路的参端和电压测量回路的参考为一条线(即检测设备的I-端子和V-端子短接)。精度稍好。(3)两线制就使引出两线，Pt100B铂电阻接线时接线时电流回路和电压测量回路合二为一(即检测设备的I-端子和V-端子短接、I+端子和V+短接短接)。测量精度差。 模块中A、B两个端子是用来接收电压信号的，一般是毫伏级电压信号。C端是一个电流输出端子，工作时由采集模块输出一个恒定的电流信号。这样在热电阻C、B端会流过一个恒定的电流，当温度变化时，热电阻的阻值变化，这样，A、B端的电压信号就随着温度的变化而线性变化。达到测温的目的。
其实有两线制、三线制、四线制三种， 如上图中，A\B\C三点好比另个图中的3、2、1三点及另个图中的兰、绿、黄 这样子，简单的接线把蓝绿黄对应A、B、C或3、2、1接起来就OK了， 当然如果你的变送器只有两个接线端子，你只需要把蓝绿线接进去就行了。 两线制在测量精度不是很高的情况下使用 三线制应用较广泛 四线制用于精度高的场合。 热电阻温度测量原理及常用接线方式 热电阻（如Pt100）是利用其电阻值随温度的变化而变化这一原理制成的将温度量转换成电阻量的温度传感器。温度变送器通过给热电阻施加一已知激励电流测量其两端电压的方法得到电阻值（电压/ 电流），再将电阻值转换成温度值，从而实现温度测量。 热电阻和温度变送器之间有三种接线方式：二线制、三线制、四线制。 二线制 如图1。变送器通过导线L1、L2给热电阻施加激励电流I，测得电势V1、V2。 计算得Rt： 由于连接导线的电阻RL1、RL2无法测得而被计入到热电阻的电阻值中，使测量结果产生附加误差。如在100℃时Pt100热电阻的热电阻率为0.379Ω/℃，这时若导线的电阻值为2Ω，则会引起的测量误差为5.3 ℃。 三线制

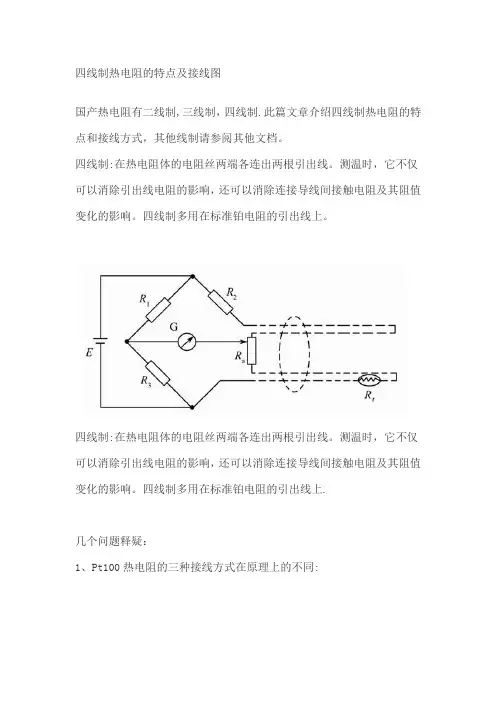

四线制热电阻的特点及接线图 国产热电阻有二线制，三线制，四线制。此篇文章介绍四线制热电阻的特点和接线方式，其他线制请参阅其他文档。 四线制:在热电阻体的电阻丝两端各连出两根引出线。测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。四线制多用在标准铂电阻的引出线上。 四线制:在热电阻体的电阻丝两端各连出两根引出线。测温时，它不仅可以消除引出线电阻的影响，还可以消除连接导线间接触电阻及其阻值变化的影响。四线制多用在标准铂电阻的引出线上。 几个问题释疑： 1、Pt100热电阻的三种接线方式在原理上的不同：
