水蒸汽给热系数测定实
验
TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】
****化工原理实验报告学院：化学工程学院专业：****** 班级：****
空气－蒸汽给热系数测定装置 实验指导书
空气－蒸汽对流给热系数测定 一、实验目的 1、 了解间壁式传热元件，掌握给热系数测定的实验方法。 2、 掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。 3、 学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。 二、基本原理 在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交 换，称为间壁式换热。如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热， 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。 达到传热稳定时，有 ()() ()()m m W M W p p t KA t t A T T A t t c m T T c m Q ?=-=-=-=-=221112222111αα （4－1） 式中：Q － 传热量，J / s ； m 1 － 热流体的质量流率，kg / s ； c p 1 － 热流体的比热，J / (kg ?℃)； T 1 － 热流体的进口温度，℃； T 2 － 热流体的出口温度，℃； m 2 － 冷流体的质量流率，kg / s ； δ T T W t W t 图4－1间壁式传热过程示意图
c p 2 － 冷流体的比热，J / (kg ?℃)； t 1 － 冷流体的进口温度，℃； t 2 － 冷流体的出口温度，℃； α1 － 热流体与固体壁面的对流传热系数，W / (m 2 ?℃)； A 1 － 热流体侧的对流传热面积，m 2； ()m W T T -－ 热流体与固体壁面的对数平均温差，℃； α2 － 冷流体与固体壁面的对流传热系数，W / (m 2 ?℃)； A 2 － 冷流体侧的对流传热面积，m 2； ()m W t t - － 固体壁面与冷流体的对数平均温差，℃； K － 以传热面积A 为基准的总给热系数，W / (m 2 ?℃)； m t ?－ 冷热流体的对数平均温差，℃； 热流体与固体壁面的对数平均温差可由式（4—2）计算， ()()() 2 211 2211ln W W W W m W T T T T T T T T T T -----= - （4－2） 式中：T W 1 － 热流体进口处热流体侧的壁面温度，℃； T W 2 － 热流体出口处热流体侧的壁面温度，℃。 固体壁面与冷流体的对数平均温差可由式（4—3）计算， ()()() 2 21 12211ln t t t t t t t t t t W W W W m W -----= - （4－3） 式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃； t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。 热、冷流体间的对数平均温差可由式（4—4）计算， ()() 1 221 1221m t T t T ln t T t T t -----= ? （4－4） 当在套管式间壁换热器中，环隙通以水蒸气，内管管内通以冷空气或水进行对流传热系数测定实验时，则由式（4－1）得内管内壁面与冷空气或水的对流传热系数， ()()M W p t t A t t c m --= 212222α （4－5）
. . .. . . 浙江大学 化学实验报告 课程名称：过程工程原理实验甲 实验名称：对流传热系数的测定指导教师： 专业班级： 姓名： 学号： 同组学生： 实验日期： 实验地点：

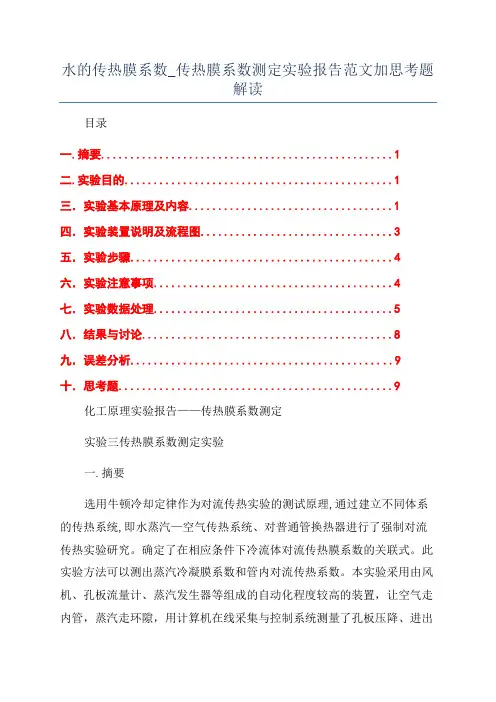

目录 一、实验目的和要求 (2) 二、实验流程与装置 (2) 三、实验容和原理 (2) 1.间壁式传热基本原理 (2) 2.空气流量的测定 (2) 3.空气在传热管对流传热系数的测定 (2) 3.1牛顿冷却定律法 (2) 3.2近似法 (2) 3.3简易Wilson图解法 (2) 4.拟合实验准数方程式 (2) 5.传热准数经验式 (2) 四、操作方法与实验步骤 (2) 五、实验数据处理 (2) 1.原始数据： (2) 2.数据处理 (2) 六、实验结果 (2) 七、实验思考 (2)

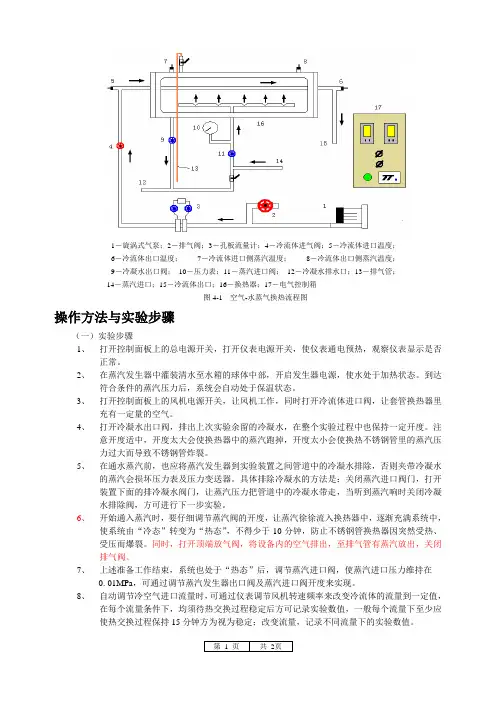

一、实验目的和要求 1）掌握空气在传热管对流传热系数的测定方法，了解影响传热系数的因素和强化传热的途径； 2）把测得的数据整理成形式的准数方程，并与教材中公认 经验式进行比较； 3）了解温度、加热功率、空气流量的自动控制原理和使用方法。 二、实验流程与装置 本实验流程图（横管）如下图1所示，实验装置由蒸汽发生器、孔板流量计、变频器、套管换热器（强化管和普通管）及温度传感器、只能显 示仪表等构成。 空气-水蒸气换热流程：来自蒸汽发生器的水蒸气进入套管换热器，与被风机抽进的空气进行换热交换，不凝气或未冷凝蒸汽通过阀门（F3 和F4）排出，冷凝水经排出阀（F5和F6）排入盛水杯。空气由风机提供，流量通过变频器改变风机转速达到自动控制，空气经孔板流量计进入套管换热器管，热交换后从风机出口排出。 注意：普通管和强化管的选取：在实验装置上是通过阀门（F1和F2）进行切换，仪表柜上通过旋钮进行切换，电脑界面上通过鼠标选择，三者 必学统一。
传热系数K 和给热系数α的测定 一. 实验目的 1. 了解间壁式传热元件的研究和给热系数测定的实验组织方法； 2. 掌握借助于热电偶测量壁温的方法； 3. 学会给热系数测定的试验数据处理方法； 4. 了解影响给热系数的因素和强化传热的途径。 二. 基本原理 １．传热系数K 的理论研究 在工业生产和科学研究中经常采用间壁式换热装置 来达到物料的冷却和加热。这种传热过程系冷、热流 体通过固体壁面进行热量交换。它是由热流体对固体 壁面的 对流给热，固体壁面的热传导和固体对冷流体的对 流给热三个传热过程所组成。如图1所示。 由传热速率方程知，单位时间所传递的热量 Q=()t T KA - （1） 而对流给热所传递的热量，对于冷、热流体均可由牛顿冷却定律表示 Q=()1w h h t T A -α （2） 或 Q=()t t A w c c -2α （3） 对固体壁面由热传导所传递的热量，则由傅立叶定律表示为 Q ()21w w m t t A -?=δ λ （4） 由热量平衡和忽略热损失，可将（2）、（3）、（4）式写成如下等式 Q=KA t T A t t A t t A t T c c w m w w h h w 1 112211-=-=-=-αλδα （5）所以 c c m h h A A A K αλδα111 ++= （6） ()22222111111,,,,,,,,,,,,u c u c d f K p p λμρδλλμρ=＝()5,2,6f （7） 图1传热过程示意图
从上式可知，除固体的导热系数和壁厚对传热过程的传热性能有影响外，影响传热过程的参数还有12个，这不利于对传热过程作整体研究。根据因次分析方法和π定理，热量传递范畴基本因次有四个：[L],[M],[T],[t] ,壁面的导热热阻与对流给热热阻相比可以忽略 K ≈()21,ααf （8） 要研究上式的因果关系，尚有π=13-4=9个无因次数群，即由正交网络法每个水平变化10次，实验工作量将有108次实验，为了解决如此无法想象的实验工作量，过程分解和过程合成法由此诞生。该方法的基本处理过程是将(7)式研究的对象分解成两个子过程如(8)式所示，分别对21,αα进行研究，之后再将21,αα合并，总体分析对K 的影响，这有利于了解影响传热系数的因素和强化传热的途径。 当1α＞＞2α时，2α≈K ，反之当1α＜＜2α时，1α≈K 。欲提高K 设法强化给热系数小的一侧α，由于设备结构和流体已定，从(9)式可知，只要温度变化不大，1α只随1u 而变， ()1111111,,,,,λμραp c u d f = (9) 改变1u 的简单方法是改变阀门的开度，这就是实验研究的操作变量。同时它提示了欲提高K 只要强化α小的那侧流体的u 。而流体u 的提高有两种方法： （１）增加流体的流量； （２）在流体通道中设置绕流内构件，导致强化给热系数。 由(9)式，π定理告诉我们，π=７－４＝３个无因次数群，即： ()1111111,,,,,λμραp c u d f = ? ???? ??=λμμ ρλαp c du f d , (10) 经无因次处理，得： c b o a Nu Pr Re = (11) 如果温度对流体特性影响不大的系统，并且温度变化范围不大，则式(11)可改写为：b a Nu Re = 式中：c o a a Pr =。 ２．传热系数K 和α的实验测定
浙江科技学院 实验报告 课程名称：化工原理 实验名称：空气—蒸汽对流给热系数测定学院：生物与化学工程学院 专业班：材料科学与工程111 姓名：AAA 学号：1110450003 同组人员：AAA AAA 实验时间: 2014年5月9日 指导教师：
一、 实验课程名称：化工原理 二、实验项目名称：空气－蒸汽对流给热系数测定 三、实验目的和要求： 1、 了解间壁式传热元件，掌握给热系数测定的实验方法。 2、 掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。 3、 学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。 四、实验内容和原理 实验内容：测定不同空气流量下进出口端的相关温度，计算α，关联出相关系数。 实验原理：在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交换，称为间壁式换热。如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热， 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。 达到传热稳定时，有 ()()()()m m W M W p p t KA t t A T T A t t c m T T c m Q ?=-=-=-=-=221112222111αα （1） 热流体与固体壁面的对数平均温差可由式（2）计算， ()()() 2 211221 1ln W W W W m W T T T T T T T T T T -----=- （2） 式中：T W 1 －热流体进口处热流体侧的壁面温度，℃；T W 2 －热流体出口处热流体侧的壁面温度，℃。 固体壁面与冷流体的对数平均温差可由式（3）计算， ()()() 2 21 12211ln t t t t t t t t t t W W W W m W -----=- （3） 式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃；t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。 热、冷流体间的对数平均温差可由式（4）计算， ()()1221 1221 m t T t T ln t T t T t -----=? （4） 当在套管式间壁换热器中，环隙通以水蒸气，内管管内通以冷空气或水进行对流传热系数测定实验时，则由式（4－1）得内管内壁面与冷空气或水的对流传热系数， ()()M W p t t A t t c m --= 212222α （5） 实验中测定紫铜管的壁温t w1、t w2；冷空气或水的进出口温度t 1、t 2；实验用紫铜管的长度l 、内径d 2， T t 图4－1间壁式传热过程示意图

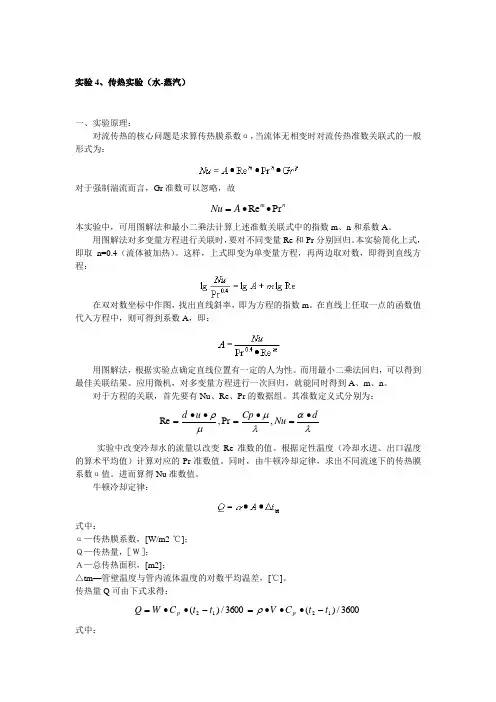

《气-汽对流传热系数的测定》实验 一、仪器设备简介 流程如图，冷空气由风机13，经孔板流量计11计量后，进入换热器内管，并与套管环隙中蒸汽换热。空气被加热后，排入大气。空气的流量可用控制阀9调节。 1 、蒸汽发生器 2、蒸汽管 3、补水口 4、补水阀 5、排水阀 6、套管换热器 7、放气阀 8、冷凝水回流管 9、空气流量调节阀 10、压力传感器 11、孔板流量计 12、空气管 13、风机 二、试验目的、任务 1、掌握传热膜系数α及传热系数K 的测定方法。 2、通过实验掌握确定传热膜系数准数关联式中的系数A 和指数m 、n 的方法。 3、通过实验提高对α准数关联式的理解，并分析影响α的因素，了解工程上强化传热的措施。 三、实验原理及步骤 1、实验原理： 对流传热的核心问题是求算传热膜系数α，当流体无相变式对流传热准数关联式的一般形式为： Nu=A·R e m ·P r n ·G r p 对于强制湍流而言，G r 准数可以忽略，故 Nu=A· R e m ·P r n 本实验中，可用图解法和最小二乘法计算上述准数关联式中的指数m 、n 和系数A 。 用图解法对多变量方程进行关联时，要对不同变量R e m 和P r 分别回归。本实验可简化上式，即取n=0.4（流体被加热）。这样，上式即变为单变量方程，在两边取对数，既得到直线方程： lg(Nu/P r 0.4)=lgA+mlgR e 在双对数坐标中作图，找出直线斜率，即为方程的指数m 。在直线上任取一点的函数值带入方程式中，则可得到系数A ，即 A=Nu/(P r 0.4·R e m ) 用图解法，根据实验点确定直线位置有一定的人为性。而用最小二乘法回归，可以得到最佳关联式。应用微机，对多变量方程进行一次回归，就能同时得到A 、m 、n 。 对于方程的关联，首先要有Nu 、Re 、Pr 的数据组。其准数定义式分别为：
实验1综合传热系数的测定实验 一、实验目的 1．了解间壁式传热元件的结构。 2．了解观察水蒸气在水平管外壁上的冷凝现象，并判断冷凝类型。 3．通过对内管是光滑管的空气—水蒸气简单套管换热器的实验研究，掌握空气在圆形光滑直管中强制对流传热系数的测定的实验方法，加深对其概念和影响因素的理解。确定关联式Nu=Are m Pr0.4中常数A、m的值。 4．掌握传热系数测定的实验数据处理方法。 5．掌握孔板流量计的使用。 6．掌握DC-3A微音气泵的使用。 二、实验内容及基本原理 （一）实验内容 1．观察水蒸气在换热管外壁上的冷凝现象，并判断冷凝类型。 2．测定不同流速下简单套管换热器的对流传热系数α。 3．对实验数据通过Excel进行处理，求关联式Nu=A·Re m Pr0.4中常数A、m的值；并绘制曲线。 4．实验原始记录 光滑管记录： 5．实验数据处理与分析 数据处理 光滑管：实验结果列表和作图：
（二）实验原理 1．准数方程 空气在圆形直管中作湍流流动的给热准数方程： ），，，d l Gr f Nu Pr (Re 1= （1-1） 式中 l —为管长，m ； d —为管径，m ； 强制对流时，G r 可忽略；对气体而言，原子数相同（如单原子、双原子…）的气体Pr 为一常数，当50>d l 其影响亦可忽略，故上式可写为： (Re)f N u = （1-2） 一般可写成 m u A N Re = （1-3） 其中A 为常数，λ αd Nu = ， μρdu =Re 。 2．准数方程中各参数的测定和计算 （1）α值的计算：空气传热膜系数α可以通过测定总传热系数（K ）进行测取。K 与α有下列关系： 2 1 11αλδα+ +=s K （1-4） 因管壁很薄，可将圆壁看成平壁。 这里因是空气，故不计污垢热阻，上式中s λδ为黄铜管壁热传导的热阻，壁厚0.001米， 黄铜导热系数λs =377(W/m·k)， 故δ/λs =2.7×10-6 ；1/α2为蒸气冷凝膜的热阻，α2=2×104 ，故 1/α2=5×10-5，空气传热膜系数α在100上下，热阻1/α=1×10-2 ，对比之下，上述两项热阻均可忽略，即K ≈α。 其测定方法可用牛顿冷却定律进行： m t S K Q ???= （1-5） ()进出t t c V Q p s -ρ= （1-6） m p s t S t t c V K ??= ≈) -(进出ρα （1-7） 式中：V s —空气体积流量，m 3/s （由流量计测取） ρ—流经流量计处的空气密度，kg/m 3；
空气水蒸气对流给热系数测定实验报告 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
一．实验课程名称 化工原理 二．实验项目名称 空气－蒸汽对流给热系数测定 三、实验目的和要求 1、了解间壁式传热元件，掌握给热系数测定的实验方法。 2、掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。 3、学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。 四．实验内容和原理 实验内容：测定不同空气流量下进出口端的相关温度，计算，关联出相关系数。 实验原理：在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交换，称为间壁式换热。如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热， 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。 达到传热稳定时，有 ()()()()m m W M W p p t KA t t A T T A t t c m T T c m Q ?=-=-=-=-=221112222111αα （4－1） 热流体与固体壁面的对数平均温差可由式（4—2）计算， ()()() 2 211 2211ln W W W W m W T T T T T T T T T T -----= - （4 －2） 式中：T W 1 －热流体进口处热流体侧的壁面温度，℃；T W 2 －热流体出口处热流体侧的壁面温度，℃。 固体壁面与冷流体的对数平均温差可由式（4—3）计算， ()()() 2 21 12211ln t t t t t t t t t t W W W W m W -----= - （4 －3） 式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃；t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。 热、冷流体间的对数平均温差可由式（4—4）计算，
对流传热系数测定实验 一、实验目的 a)测定空气在传热管的对流传热系数，掌握空气在传热管的对流传热系数的测定方法。 b)把测得的实验数据整理成Nu=BRe n形式的准数方程式，并与教材中相应公式进行比较。 c)通过实验提高对准数方程式的理解，了解影响传热系数的因素和强化传热的途径。 二、实验装置 实验装置如图1所示，由蒸汽发生器、风机、套管换热器、流量调节阀及不锈钢进、出口管道、温度测量和流量测量装置等组成。 1. 风机 F1. 旁路阀 2. 孔板流量计 3. 空气压力变送器 4. 蒸汽放空口 5. 冷凝液排放口 6. 玻璃视镜 7. 套管换热器 F2. 空气流量调节阀 F3. 蒸汽流量调节阀 8. 加水装置F4. 进水阀 13. 蒸汽发生器 T. 蒸汽温度 t1、t2 . 空气进、出口温度 T w1、T w2. 空气出口和进口侧的管壁温度 图1 空气-水蒸气传热实验装置示意图 三、对流传热及参数测取 空气从漩涡风机吸入，经孔板流量计计量后进入套管换热器的管（紫铜管），与来自蒸汽发生器的饱和水蒸汽在套管换热器进行换热。被空气冷凝下来的冷凝水经冷凝液排放口排入蒸汽发生器的加水装置。进入套管换热器的空气进、出口温度t1、t2分别由铜—康铜热电偶测出。换热管两端管壁温度T w1、T w2同样也分别由埋在管（紫铜管）外壁上的铜—康铜热电偶测出。蒸汽温度T由蒸汽发生器根据管路的实际状况实现自动控制，T由热电阻PT100测得。空气流量通过F2、F2的组合调节来改变或通过变频器改变，由孔板流量计测量，并通过压力变送器测出空气的压力。套管换热器管（紫铜管）的规格为：φ20×2 mm，换热管
一．实验课程名称 化工原理 二．实验项目名称 空气－蒸汽对流给热系数测定 三、实验目的和要求 1、了解间壁式传热元件，掌握给热系数测定的实验方法。 2、掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。 3、学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途径。 四．实验内容和原理 实验内容：测定不同空气流量下进出口端的相关温度，计算?，关联出相关系数。 实验原理：在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热量交换，称为间壁式换热。如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热， 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。 达到传热稳定时，有 ()()()()m m W M W p p t KA t t A T T A t t c m T T c m Q ?=-=-=-=-=221112222111αα （4－1） 热流体与固体壁面的对数平均温差可由式（4—2）计算， ()()() 2 211 2211ln W W W W m W T T T T T T T T T T -----= - （4－2） 式中：T W 1 －热流体进口处热流体侧的壁面温度，℃；T W 2 －热流体出口处热流体侧的壁面温度，℃。 固体壁面与冷流体的对数平均温差可由式（4—3）计算，
()()() 2 21 12211ln t t t t t t t t t t W W W W m W -----= - （4－3） 式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃；t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。 热、冷流体间的对数平均温差可由式（4—4）计算， ()() 1 221 1221m t T t T ln t T t T t -----= ? （4－4） 当在套管式间壁换热器中，环隙通以水蒸气，内管管内通以冷空气或水进行对流传热系数测定实验时，则由式（4－1）得内管内壁面与冷空气或水的对流传热系数， ()()M W p t t A t t c m --= 212222α （4－5） 实验中测定紫铜管的壁温t w1、t w2；冷空气或水的进出口温度t 1、t 2；实验用紫铜管的长度l 、内径d 2，l d A 22π=；和冷流体的质量流量，即可计算?2。 然而，直接测量固体壁面的温度，尤其管内壁的温度，实验技术难度大，而且所测得的数据准确性差，带来较大的实验误差。因此，通过测量相对较易测定的冷热流体温度来间接推算流体与固体壁面间的对流给热系数就成为人们广泛采用的一种实验研究手段。 由式（4－1）得， ()m p t A t t c m K ?-= 1222 （4－6） 实验测定2m 、2121T T t t 、、、、并查取()212 1 t t t += 平均下冷流体对应的2p c 、换热面积
聊城大学实验报告 课题名称：化工原理实验 实验名称：总传热系数的测定 姓名：元险成绩： 学号：1989 班级： 实验日期：2011-9-18 实验内容：测定套管换热器中水—水物系在常用流速范围内的总传热系数K，分析强化传热效果的途径。
总传热系数的测定 一、实验目的 1.了解换热器的结构，掌握换热器的操作方法。 2.掌握换热器总传热系数K 的测定方法。 3.了解流体的流量和流向不同对总传热系数的影响 二、基本原理 在工业生产中，要完成加热或冷却任务，一般是通过换热器来实现的，即换热器必须在单位时间内完成传送一定的热量以满足工艺要求。换热器性能指标之一是传热系数K 。通过对这一指标的实际测定，可对换热器操作、选用、及改进提供依据。 传热系数K 值的测定可根据热量恒算式及传热速率方程式联立求解。 传热速率方程式： Q =kS ?t m （1） 通过换热器所传递的热量可由热量恒算式计算，即 Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1）＋Q 损 （2） 若实验设备保温良好，Q 损可忽略不计，所以 Q =W h C ph （T 1－T 2）=W c C pc （t 2－t 1） （3） 式中，Q 为单位时间的传热量，W ；K 为总传热系数，W/(m 2·℃)；?t m 为传热对数平均温度差，℃；S 为传热面积（这里基于外表面积），m 2；W h ,W c 为热、冷流体的质量流量，kg/s ；C ph ,C pc 为热、冷流体的平均定压比热，J/(kg ·℃)；T 1,T 2为热流体的进出口温度，℃；t 1,t 2为冷流体的进出口温度，℃。 ?tm 为换热器两端温度差的对数平均值，即 12 1 2ln t t t t t m ???-?=? （4） 当212≤??t t 时，可以用算术平均温度差(2 12t t ?+?)代替对数平均温度差。由上式所计算出口的传热系数K 为测量值K 测。 传热系数的计算值K 计可用下式进行计算： ∑+++=S i R K λδαα11 10计 （5） 式中，α0为换热器管外侧流体对流传热系数，W/(m 2·℃)；αi 为换热器管内侧流体对流传热系数，W/(m 2·℃)；δ为管壁厚度，m ；λ——管壁的导热系数，W/(m 2·℃)；R S 为污垢热阻，m 2·℃/W 。 当管壁和垢层的热阻可以忽略不计时，上式可简化成：
固体小球对流传热系数的测定 A 实验目的 工程上经常遇到凭藉流体宏观运动将热量传给壁面或者由壁面将热量传给流体的过程，此过程通称为对流传热（或对流给热)。显然流体的物性以及流体的流动状态还有周围的环境都会影响对流传热。了解与测定各种环境下的对流传热系数具有重要的实际意义。 通过本实验可达到下列目的： (1) 测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。 (2) 了解非定常态导热的特点以及毕奥准数（Bi ）的物理意义。 (3) 熟悉流化床和固定床的操作特点。 B 实验原理 自然界和工程上，热量传递的机理有传导、对流和辐射。传热时可能有几种机理同时存在，也可能以某种机理为主，不同的机理对应不同的传热方式或规律。 当物体中有温差存在时，热量将由高温处向低温处传递，物质的导热性主要是分子传递现象的表现。 通过对导热的研究，傅立叶提出： dy dT A Q q y y λ-== (1) 式中： dy dT - y 方向上的温度梯度[]m K / 上式称为傅立叶定律，表明导热通量与温度梯度成正比。负号表明，导热方向与温度梯度的方向相反。 金属的导热系数比非金属大得多，大致在50～415[]K m W ?/范围。纯金属的导热系数随温度升高而减小，合金却相反，但纯金属的导热系数通常高于由其所组成的合金。本实验中，小球材料的选取对实验结果有重要影响。 热对流是流体相对于固体表面作宏观运动时，引起的微团尺度上的热量传递过程。事实上，它必然伴随有流体微团间以及与固体壁面间的接触导热，因而是微观分子热传导和宏观微团热对流两者的综合过程。具有宏观尺度上的运动是热对流的实质。流动状态（层流和湍
化 工 实 验 报 告 姓名： 学号： 报告成绩： 课程名称 化工原理实验 实验名称 换热器传热系数的测定实验 班级名称 组 长 同组者 指导教师 实验日期 教师对报告的校正意见 一、 实验目的 1、了解传气—汽对流热的基本理论，掌握套管换热器的操作方法。 2、掌握对流传热系数 α i 测定方法，加深对其概念和影响因素的理解。 3、应用线性回归分析方法，确定关联式 4 .0Pr Re i m A Nu = 中常数 A 、m 的值。 4、了解强化换热的基本方式，确定传热强化比 0/Nu Nu 。 二、 实验内容与要求 1、测定不同空气流速下普通套管换热器的对流传热系数 α i 。 2、不同空气流速下强化套管换热器的对流传热系数 α i 。 3、分别求普通管、强化管换热器准数关联式4 .0Pr Re i m A Nu =中常数 A 、m 的值。 4、根据准数关联式4 .0Pr Re i m A Nu =,计算同一流量下的传热强化比 0/Nu Nu 。 5、分别求取普通套管换热器、强化套管换热器的总传热系数 0K 。 三、 实验原理 1 、对流传热系数i α的测定： i m i i S t Q ?= α （5-1） 式中：i α—管内流体对流传热系数，w/（m 2·℃）； Q i —管内传热速率，w ； 3600 t C V Q m p m i ????= ρ （5-2） 式中：V —空气流过测量段上平均体积，m 3/h ； m P —测量段上空气的平均密度，kg/m ； i S —管内传热面积， m ； 1 页
Re Pr 4 .0-Nu m Cp —测量段上空气的平均比热，J/（kg.g ）； m t ?—管内流体空气与管内壁面的平均温度差，℃。 ()() 2 121m ln t t T t T t T t T S S w w -----= ? （5-3） 当 2>1t ? / 2t ? >0.5 时，可简化为 2 2 1t t T t W m +- =? （5-4） 式中：1t ，2t —冷流体（空气）的入口、出口温度，℃； Tw — 壁面平均温度，℃。 2、对流传热系数准数关联式的实验确定： 流体在管内作强制对流时，处于被加热状态，准数关联式的形式为： n i m i A Nu Pr Re = （5-5） 其中，传热准数：i i i i d Nu λ α= （5-6） 雷诺准数： i i i i i u d μ ρ= Re （5-7） 其中：u-测量段上空气的平均流速：3600?= F V u （5-8） 普朗特准数： i i pi i c λ μ= Pr （5-9） 对于管内被加热的空气，普朗特准数i Pr 变化不大，可认为是常数，关联式简化为： 4.0Pr Re i m i A Nu i = （5-10） 通过实验确定不同流量下的i Re 与i Nu 。 3、关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 的确定： 以 4 .0Pr Nu 纵坐标，Re 为横坐标，在对数坐标上绘 关系，作图、回归得到准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 同理得到强化管准数关联式4 .0Pr Re i m i A Nu i =中的常数A ，m 。 4、强化比的确定 2 页
空气—蒸汽对流给热系数测定 一、实验目的 ⒈通过对空气—水蒸气光滑套管换热器的实验研究，掌握对流传热系数α1的测定方法，加深对其概念和影响因素的理解。并应用线性回归分析方法，确定关联式Nu=ARe m Pr0.4中常数A、m的值。 ⒉通过对管程内部插有螺纹管的空气—水蒸气强化套管换热器的实验研究，测定其准数关联式Nu=BRe m中常数B、m的值和强化比Nu/Nu0，了解强化传热的基本理论和基本方式。 二、实验装置 本实验设备由两组黄铜管（其中一组为光滑管，另一组为波纹管）组成平行的两组套管换热器，内管为紫铜材质，外管为不锈钢管，两端用不锈钢法兰固定。空气由旋涡气泵吹出，由旁路调节阀调节，经孔板流量计，由支路控制阀选择不同的支路进入换热器。管程蒸汽由加热釜发生后自然上升，经支路控制阀选择逆流进入换热器壳程，其冷凝放出热量通过黄铜管壁被传递到管内流动的空气，达到逆流换热的效果。饱和蒸汽由配套的电加热蒸汽发生器产生。该实验流程图如图1所示，其主要参数见表1。 表1 实验装置结构参数
图1 空气-水蒸气传热综合实验装置流程图 1— 光滑套管换热器；2—螺纹管的强化套管换热器；3—蒸汽发生器；4—旋涡气泵； 5—旁路调节阀；6—孔板流量计；7、8、9—空气支路控制阀；10、11—蒸汽支路控制阀； 12、13—蒸汽放空口； 15—放水口；14—液位计；16—加水口； 孔板流量计测量空气流量 空气压力 蒸汽压力 空气入口温度 蒸汽温度 空气出口温度
三、实验内容 1、光滑管 ①测定6～8个不同流速下光滑管换热器的对流传热系数α1。 ②对 α1的实验数据进行线性回归，求关联式Nu=ARe m 中常数A 、m 的值。 2、波纹管 ①测定6～8个不同流速下波纹管换热器的对流传热系数α1。 ②对 α1的实验数据进行线性回归，求关联式Nu=BRe m 中常数B 、m 的值。 四、实验原理 1．准数关联 影响对流传热的因素很多，根据因次分析得到的对流传热的准数关联为： Nu=CRe m Pr n Gr l （1） 式中C 、m 、n 、l 为待定参数。 参加传热的流体、流态及温度等不同，待定参数不同。目前，只能通过实验来确定特定 范围的参数。本实验是测定空气在圆管内作强制对流时的对流传热系数。因此，可以忽略自然对流对传热膜系数的影响，则Gr 为常数。在温度变化不太大的情况下，Pr 可视为常数。所以，准数关联式（1）可写成 Nu ＝CRe m （2） Re 4 du V d ρ ρ π μ μ == 其中： , 500.02826W/(m.K)d Nu αλλ = =℃时，空气的导热系数
实验三 对流传热实验 一、实验目的 1.掌握套管对流传热系数i α的测定方法，加深对其概念和影响因素的理解，应用线性回归法，确定关联式4.0Pr Re m A Nu =中常数A 、m 的值； 2.掌握对流传热系数i α随雷诺准数的变化规律； 3．掌握列管传热系数Ko 的测定方法。 二、实验原理 ㈠ 套管换热器传热系数及其准数关联式的测定 ⒈ 对流传热系数i α的测定 在该传热实验中，冷水走内管，热水走外管。 对流传热系数i α可以根据牛顿冷却定律，用实验来测定 i i i S t Q ??= α （1） 式中：i α—管内流体对流传热系数，W/(m 2?℃)； Q i —管内传热速率，W ； S i —管内换热面积，m 2； t ?—内壁面与流体间的温差，℃。 t ?由下式确定： 2 2 1t t T t w +- =? （2） 式中：t 1，t 2 —冷流体的入口、出口温度，℃； T w —壁面平均温度，℃； 因为换热器内管为紫铜管，其导热系数很大，且管壁很薄，故认为内壁温度、外壁温度和壁面平均温度近似相等，用t w 来表示。 管内换热面积： i i i L d S π= （3） 式中：d i —内管管内径，m ； L i —传热管测量段的实际长度，m 。
由热量衡算式： )(12t t Cp W Q m m i -= （4） 其中质量流量由下式求得： 3600 m m m V W ρ= （5） 式中：m V —冷流体在套管内的平均体积流量，m 3 / h ； m Cp —冷流体的定压比热，kJ / (kg ·℃)； m ρ—冷流体的密度，kg /m 3。 m Cp 和m ρ可根据定性温度t m 查得，2 2 1t t t m +=为冷流体进出口平均温度。t 1，t 2， T w ， m V 可采取一定的测量手段得到。 ⒉ 对流传热系数准数关联式的实验确定 流体在管内作强制湍流，被加热状态，准数关联式的形式为 n m A Nu Pr Re =. （6） 其中： i i i d Nu λα= ， m m i m d u μρ=Re ， m m m Cp λμ=Pr 物性数据m λ、m Cp 、m ρ、m μ可根据定性温度t m 查得。经过计算可知，对于管内被加热的空气，普兰特准数Pr 变化不大，可以认为是常数，则关联式的形式简化为： 4.0Pr Re m A Nu = （7） 这样通过实验确定不同流量下的Re 与Nu ，然后用线性回归方法确定A 和m 的值。 ㈡ 列管换热器传热系数的测定 管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。壳体多为圆筒形，
化工原理实验（四）空气－蒸汽对流给热系 数测定 一、实验目的 1、 了解间壁式传热元件，掌握给热系数测定的实验方法。 2、 掌握热电阻测温的方法，观察水蒸气在水平管外壁上的冷凝现象。 3、 学会给热系数测定的实验数据处理方法，了解影响给热系数的因素和强化传热的途 径。 二、基本原理 在工业生产过程中，大量情况下，冷、热流体系通过固体壁面（传热元件）进行热 量交 换，称为间壁式换热。如图(4－1)所示，间壁式传热过程由热流体对固体壁面的对流传热， 固体壁面的热传导和固体壁面对冷流体的对流传热所组成。 达到传热稳定时，有 ()() ()()m m W M W p p t KA t t A T T A t t c m T T c m Q ?=-=-=-=-=221112222111αα （4－1） T t 图4－1间壁式传热过程示意图
式中：Q － 传热量，J / s ； m 1 － 热流体的质量流率，kg / s ； c p 1 － 热流体的比热，J / (kg ?℃)； T 1 － 热流体的进口温度，℃； T 2 － 热流体的出口温度，℃； m 2 － 冷流体的质量流率，kg / s ； c p 2 － 冷流体的比热，J / (kg ?℃)； t 1 － 冷流体的进口温度，℃； t 2 － 冷流体的出口温度，℃； α1 － 热流体与固体壁面的对流传热系数，W / (m 2 ?℃)； A 1 － 热流体侧的对流传热面积，m 2； ()m W T T -－ 热流体与固体壁面的对数平均温差，℃； α2 － 冷流体与固体壁面的对流传热系数，W / (m 2 ?℃)； A 2 － 冷流体侧的对流传热面积，m 2； ()m W t t - － 固体壁面与冷流体的对数平均温差，℃； K － 以传热面积A 为基准的总给热系数，W / (m 2 ?℃)； m t ?－ 冷热流体的对数平均温差，℃； 热流体与固体壁面的对数平均温差可由式（4—2）计算， ()()() 2 211 2211ln W W W W m W T T T T T T T T T T -----= - （4 －2） 式中：T W 1 － 热流体进口处热流体侧的壁面温度，℃； T W 2 － 热流体出口处热流体侧的壁面温度，℃。 固体壁面与冷流体的对数平均温差可由式（4—3）计算， ()()() 2 21 12211ln t t t t t t t t t t W W W W m W -----= - （4 －3） 式中：t W 1 － 冷流体进口处冷流体侧的壁面温度，℃； t W 2 － 冷流体出口处冷流体侧的壁面温度，℃。
实验二：总传热系数的测定 一、实验目的 1、了解换热器的结构与用途; 2、学习换热器的操作方法； 3、掌握传热系数k计算方法； 4、测定所给换热器的逆流传热系数k。 二、实验原理 在工业生产过程中冷热流体通过固体壁面（传热元件）进行热量传递，称为间壁式换热。间壁式换热过程由热流体对固体壁面的对流传热，固体壁面的热传导和固体壁面对冷流体的对流传热三部分组成。本实验热流体采用饱和蒸汽走壳程，冷流体为空气走管程。 当传热达到稳定时，总传热速率与冷流体的传热速率相等时， 而即为， 综上可得，其中。 T --- 热流体; t --- 冷流体; V --- 冷流体进口处流量计读数; ---冷流体平均温度下的对应的定压比热容; ρ --- 冷流体进出口平均温度下对应的密度. 三、实验设备及流程 1、实验设备
传热单元实验装置(换热器、风机、蒸汽发生器) ，整套实验装置的核心是一个套管式换热器，它的外管是一根不锈钢管，内管是一根紫铜管。根据紫铜管形状的不同，我们的实验装置配有两组换热器，一种是普通传热管换热器，另一种是强化传热管换热器，本实验以普通传热管换热器为例，介绍总传热系数的测定。 2、实验流程 来自蒸汽发生器的水蒸气从换热器的右侧进入换热器的不锈钢管。而来自风机的冷空气从换热器的左侧进入换热器的紫铜管，冷热流体通过紫铜管的壁面进行传热。冷空气温度升高而水蒸汽温度降低，不凝气体和冷凝水通过疏水阀排出系统，而冷空气通过风机的右侧排出装置。 四、实验步骤 需测量水蒸气进口温度，出口温度，冷空气进口温度，出口温度，冷空气的体积流量以及紫铜管的长度及管径。前四项通过仪表读数可获得，冷空气进口温度可以由另外一块仪表盘读数计算可获得。紫铜

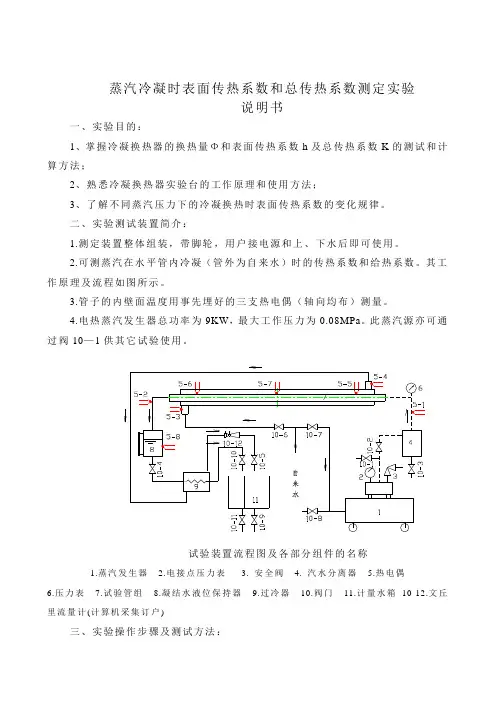

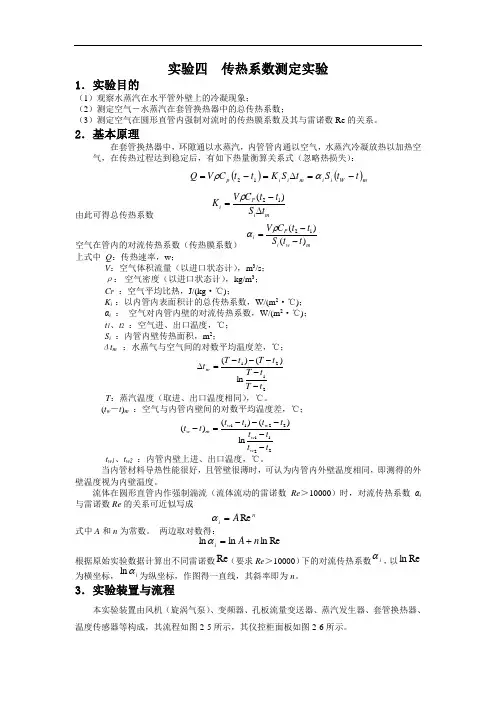

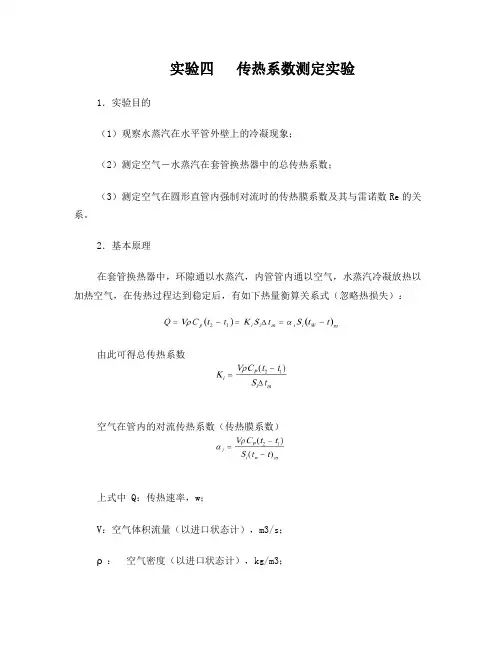

总传热系数测定实验 一、实验目的 1． 观察水蒸气在换热管外壁上的冷凝现象，并判断冷凝类型； 2． 测定饱和水蒸气在圆形管外壁上的冷凝给热系数； 二、基本原理 在套管换热器中，环隙通以水蒸气，内管管内通以空气，水蒸气冷凝放热以加热空气，在传热过程达到稳定后，有如下公式： V ρC P (t 2-t 1)=K A m t ? 其中： V ：空气体积流量，m 3/s A ：内管的外壁的传热面积，m 2 ρ：空气密度，kg/m 3 C P ：空气平均比热，J/(kg ℃) t 1、t 2：空气进、出口温度，℃ T 1、T 2：蒸汽进、出口温度，℃ m t ?：对数平均温差，℃ 1 2211221ln ) ()(t T t T t T t T t m -----= ? 若能测得被加热流体的V 、t 1、t 2，内管的换热面积A 以及水蒸气温度T 1、T 2，即可计算实测的水蒸气（平均）冷凝给热系数。 三、实验装置与流程 实验装置如下图
水蒸气～空气换热流程图 来自蒸汽发生器的水蒸气进入玻璃套管换热器，与来自风机的风进行热交换，冷凝水经疏水器排入地沟。冷空气经孔板（转子）流量计进入套管换热器内管（紫铜管），热交换后排出装置外。 2．设备与仪表规格 （1）紫铜管规格：直径φ21×2.8mm，长度L=1000mm （2）外套玻璃管规格：直径φ100×5mm，长度L=1000mm （3）压力表规格：0～0.1MPa 四、实验步骤与注意事项 1．打开总电源空气开关，打开仪表及巡检仪电源开关，给仪表上电。 2．打开仪表台上的风机电源开关，让风机工作，同时打开冷流体入口阀门，让套管换热器里冲有一定量的空气。 3．打开冷凝水出口阀，注意只开一定的开度，开的太大会让换热桶里的蒸汽跑掉，关的太小会使换热玻璃管里的蒸汽压力集聚而产生玻璃管炸裂。 4．在做实验前，应将蒸汽发生器到实验装置之间管道中的冷凝水排除，否则夹带冷凝水的蒸汽会损坏压力表及压力变送器。关闭蒸汽进口阀门，打开装置下面的排冷凝水阀门，让蒸汽压力把管道中的冷凝水带走，当听到蒸汽响时关闭冷凝水排除阀。 5．刚开始通入蒸汽时，要仔细调节蒸汽进口阀门的开度，让蒸汽徐徐通入换热器中，
验一多态气固相流传热系数测定 实验目的 实验原理 自然界和工程上，热量传热的机理有传导、对流和辐射。传热时可能有几种机理同时存在，也可能以某种机理为主，不同的机理对应不同的传热方式或规律。本实验将一直经为20mm温度为T0的小钢球，置于温度为恒定Tf的周围环境中，由于Tf不等于T0，小球必要受到加热或冷却而温度变为T，在传热过程中，小球的温度显然随时间而变化，这是一个非定态导热过程。在实验中所用钢球体积非常小，而导热系数又比较大，课可以认为钢球不存在温度梯度，整个球体内温度是均匀一致的，于是根据热平衡原理，球体热量随时间变化应等于通过对流换热向周围环境的散热速率。 通过实验可测得钢球在不同环境和流动状态下的冷却曲线，有温度记录仪记下T-t的关系，可计算得出a 和Nu的值。 对于气体在20
