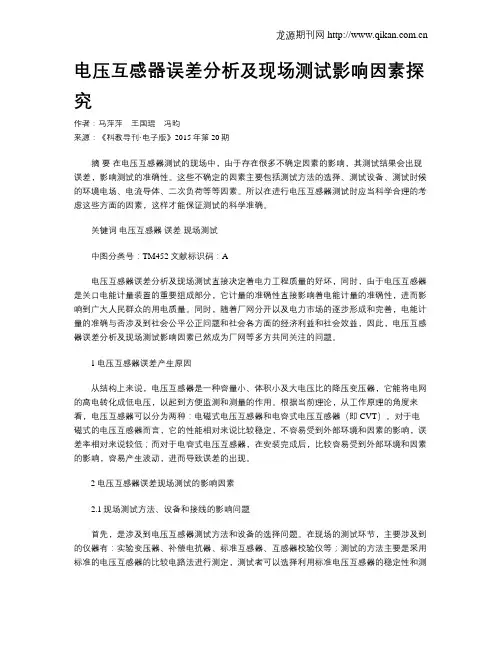

电压互感器误差分析及现场测试影响因素研究
作者：杜宇， 刘延泽， 燕博峰
作者单位：内蒙古电力科学研究院,内蒙古 呼和浩特 010020本文链接：https://www.doczj.com/doc/4e11132687.html,/Conference_7243712.aspx
OTDR测试与误差分析 OTDR是光缆工程施工和光缆线路维护工作中最重要的测试仪器，它能将长100多公里光纤的完好情况和故障状态，以一定斜率直线（曲线）的形式清晰的显示在几英寸的液晶屏上。根据事件表的数据，能迅速的查找确定故障点的位置和判断障碍的性质及类别，对分析光纤的主要特性参数能提供准确的数据。OTDR主要是根据光学原理以及瑞利散射和菲涅尔反射理论制成的。仪表的激光源发出一定强度和波长的光束至被测光纤，由于光纤本身的缺陷，制作工艺和石英玻璃材料组分的不均匀性，使光在光纤中传输将产生瑞利散射；由于机械连接和断裂等原因将造成光在光纤中产生菲涅尔反射，由光纤沿线各点反射回的微弱的光信号经光定向耦合器到仪器的接收端，通过光电转换器，低噪声放大器，数字图象信号处理等过程，实现图表、曲线扫迹在屏幕上显现。目前OTDR 型号种类繁多，操作方式也各不相同，但其工作原理是一致的。在光纤线路的测试中，应尽量保持使用同一块仪表进行某条线路的测试，各次测试时主要参数值的设置也应保持一致，这样可以减少测试误差，便于和上次的测试结果比较。即使使用不同型号的仪表进行测试，只要其动态范围能达到要求，折射率、波长、脉宽、距离、均化时间等参数的设置亦和上一次的相同，这样测试数据一般不会有大的差别。 一、 OTDR测试 1.测试方式：利用OTDR进行光纤线路的测试，一般有三种方式，自动方式，手动方式，实时方式。当需要概览整条线路的状况时，采用自动方式，它只需要设置折射率、波长最基本的参数，其它由仪表在测试中自动设定，按下自动测试（测试）键，整条曲线和事件表都会被显示，测试时间短，速度快，操作简单，宜在查找故障的段落和部位时使用。手动方式需要对几个主要的参数全部进行设置，主要用于对测试曲线上的事件进行详细分析，一般通过变换、移动游标，放大曲线的某一段落等功能对事件进行准确定位，提高测试的分辨率，增加测试的精度，在光纤线路的实际测试中常被采用。实时方式是对曲线不断的扫描刷新，由于曲线在不断的跳动和变化，所以较少使用。 2.OTDR可测试的主要参数：⑴测纤长和事件点的位置。⑵测光纤的衰减和衰减分布情况。⑶测光纤的接头损耗。⑷光纤全回损的测量。光纤距离的测量是以激光进入光纤到它遇到故障点返回光时域反射仪的时间间隔来计量纤长的。为了提高测量的精确度，应根据被测纤的长度设置合适的“距离范围”和“脉冲宽度”，距离一般选被测纤长的1.5倍,使曲线占满屏的2/3为宜。脉冲宽度直接影响着OTDR的动态范围，随着被测光纤长度的增加，脉冲宽度也应逐渐加大，脉宽越大，功率越大，可测的距离越长，但分辨率变低。脉宽越窄，分辨率越高，测量也就越精确。一般根据所测纤长，选择一个适
OTDR测试时常遇到的几个问题 一、我们在使用光时域反射仪（OTDR）时，常常由于测试链路较长不能看到所有的链路情况。那么在什么情况是动态范围不足的表现哪？ 1、轨迹被淹没在噪声中，有时候会测到的轨迹波动很大，但却保持着轨迹应有的发展趋势。 2、当分析轨迹时，出现《扫描结束》的标识。所谓扫描结束实际是说从该点以后的测试结果只作为参考。扫描结束的出现实际上是因为轨迹的清晰度变差，噪声水平较高，轨迹波动性较大。 3、已知测试链路的长度较长，应该考虑通过设臵增大动态范围。 增大动态范围有两种最为常用的方法，一是增加激光注入能量，另一是提高信噪比（S/N）。两种方法均可以通过仪表设臵达到。下面是对几种方法的简单概述。 1、选择更大的脉冲宽度。 实际上这种方法是最为常用的方法，它的本质是增加激光的注入能量。由于激光器的性能限制，不可能直接调整激光器以求更大的发射能量。我们知道，OTDR 测量必须采用脉冲方式，加大脉冲宽度实际上是使激光器发射的持续时间增加，以达到增大注入能量的目的。因此，这种方法可以获得更大的动态范围。然而，更大的脉宽意味着会有更大的盲区，这种方法是有一定代价的。 2、选择《取平均时间》测量模式，并选择更长的取平均时间。 这种方法被我们实际测量中大量采用，实际上是增大信噪比的一种数字信号处理的算法。主要采用将多次测量的结果相加取平均值的方式提高信噪比。它利用了信号及噪声的不同特性达到提高信噪比的目的。信号是有规律性的，而噪声是随机的。在相加过程中，信号被一次次放大，而噪声相加总的趋势是趋近于“0”。取平均的过程，是将信号还原到原有的强度。整个处理过程实际上是降低噪声的
文件编号：TP-AR-L8432 In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives. （示范文本） 编订：_______________ 审核：_______________ 单位：_______________ 电流互感器误差引起事故分析(正式版)
电流互感器误差引起事故分析(正式 版) 使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1 事故简述 20xx年6月18日，某110kV变电所35kV线路 遭到雷击，该线路定时速断跳闸，重合成功；同时该 110kV变电所分段370断路器定时速断跳闸（重合闸 停用），造成35kVⅡ段母线失电。 2 原因分析及采取措施 2.1原因分析
该35kV线路与分段370断路器的保护定值配置如图1，从定值的配置分析，保护的定值是满足选择性的，即当35kV线路近端故障时，由该线路速断保护切除故障；当35kV线路远处故障时，由该线定时速断保护及过流切除故障。分段370断路器保护作为35kV线路的后备保护，只有在35kV线路保护拒动时才动作跳闸。显然，分段370断路器保护越级跳闸属于不正确动作。故障发生后，分别从该线路及分段370断路器保护装置本身、开关机构、接线等方面逐一进行了检查。检查结果发现保护装置的采样精度、定值、跳闸逻辑均正确，由于分段370断路器定时速断、该35kV线路速断电流定值比较大，一次升流设备无法达到该电流值，因此，采用适当降低定值后，
文件编号：GD/FS-8435 A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing. 编辑：_________________ 单位：_________________ 日期：_________________ （解决方案范本系列） 电磁式电压互感器误差特性隐性恶化的原因分析详 细版
电磁式电压互感器误差特性隐性恶化的原因分析详细版 提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 电磁式电压互感器(下文简称为TV)作为电能计量装置的一个重要组成部分，其误差特性影响着电能计量的准确性。TV的误差特性是根据检定规程要求按铭牌参数进行试验。而TV是在实际条件下运行，在某些情况下，TV的实际误差可能超出了允许值。正因为我们在TV的使用中忽视了这些情况，导致TV误差特性恶化而未被察觉，即所谓的隐性恶化。由此，为减少电能计量误差而在其它方面采取的措施得到的成效，反被TV误差特性恶化而部分或全部抵消。因此，对引起TV误差特性恶化的原因作了如下的分析。
1额定容量不足引起TV误差特性恶化 由于TV绕组存在直流电阻和漏电抗，接上负载时必然产生压降，引起二次电压随着负载而变化，即TV误差随之变化。按规程规定，选择TV二次额定容量Sn时，应使实际二次容量S不大于Sn，但不小于(1/4)Sn，即(1/4)Sn≤S≤Sn。TV实际二次容量可按下式计算： S＝[(∑Skcosφk)2+(∑Sksinφk)2]1/2＝[(∑Pk)2+(∑Qk)2]1/2 式中cosφk-接在TV二次侧的各设备的功率因数
OTDR测试技巧与假峰现象的分析 毕建军 尹志国 姚大军 （黑龙江电通自动化有限公司，哈尔滨 150001） 摘 要：在用OTDR测试光缆线路时，在测试曲线上有时出现非实际存在的假峰。对假峰出现的原因进行了分析，并简述了假峰对测试的影响及假峰的判断和消除。 关键词：光时域反射计；真峰；假峰 0 问题的提出 在用OTDR进行光缆线路测试过程中，经常遇到许多故障点，测试曲线上有时出现非实际存在的假峰。结合辽长吉哈等光纤通信工程对上述原因进行分析，提出利用改变折射率的方法精确故障点，同时简述了假峰对测试的影响及假峰的判断和消除。 1 用改变折射率的方法精确故障点 在黑龙江省辽长吉哈光纤通信工程施工过程中，我们遇到过一个故障点。即测量时发现在距永源变机房479m处有一断纤，从断点距离分析，就在终端塔接头盒处。但在打开终端塔接头盒并将此纤用OTDR监视熔接数次后，仍未与干线光缆接通。因此，我们采用改变OTDR 折射率的方法判断并排除了故障。 根据光传输基本原理，即 n=c/v c－光速 n－折射率 v－光在介质中传输速率（这里指在光纤中传输速率） 由于c是光速为一常数，而且在同一介质里（同一光缆里的光纤）传输速率v也为定值，所以折射率n的值是唯一的，一般均为厂家提供。这就决定了只要OTDR的折射率被选定，从其光源发光后再接收到反射信号的时间上便可确定一个准确距离。如果我们人为地改变OTDR折射率，比如将实测折射率比厂家提供的标准折射率高，那么OTDR仪表内部认定的计算速率一定要降低。根据 V=D/T V－OTDR仪表内部认定的计算速率 D－OTDR仪表显示距离 T－光在光纤中传输及反射的时间 此时光在光纤中传输及反射的时间T不会改变，而V的值被OTDR认定为降低，相应的OTDR仪表内计算的结果必然减少，即测量结果比标准距离减少了。 同理，若人为减少实测折射率值，则测量值比实际距离将增加。 根据上述原理，我们经过多次改变OTDR折射率测量，结果如下表： 故 障 光 纤 测 试 表 测试条件 厂家提供折射率：1.4658 测试范围：1km 脉冲宽度：100ns 波长：1310nm 实测折射率 未断光纤实测值 已断光纤实测值 2.0 328.4 332.5 1.9658 334.1 337.8
电磁式电压互感器误差特性隐性恶化的原因分析(新编版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0637
电磁式电压互感器误差特性隐性恶化的原 因分析(新编版) 电磁式电压互感器(下文简称为TV)作为电能计量装置的一个重要组成部分，其误差特性影响着电能计量的准确性。TV的误差特性是根据检定规程要求按铭牌参数进行试验。而TV是在实际条件下运行，在某些情况下，TV的实际误差可能超出了允许值。正因为我们在TV的使用中忽视了这些情况，导致TV误差特性恶化而未被察觉，即所谓的隐性恶化。由此，为减少电能计量误差而在其它方面采取的措施得到的成效，反被TV误差特性恶化而部分或全部抵消。因此，对引起TV误差特性恶化的原因作了如下的分析。 1额定容量不足引起TV误差特性恶化 由于TV绕组存在直流电阻和漏电抗，接上负载时必然产生压降，引起二次电压随着负载而变化，即TV误差随之变化。按规程规定，
选择TV二次额定容量Sn时，应使实际二次容量S不大于Sn，但不小于(1/4)Sn，即(1/4)Sn≤S≤Sn。TV实际二次容量可按下式计算：S＝[(∑Skcosφk)2+(∑Sksinφk)2]1/2＝[(∑Pk)2+(∑ Qk)2]1/2 式中cosφk-接在TV二次侧的各设备的功率因数 Sk-接在TV二次侧的各设备的视在功率(一般设计手册可查到) TV额定容量选取不足的原因，归纳起来，有如下方面： (1)先天不足： ①设计人员缺乏必要的计量专业知识，在额定容量的选取问题上认识不足； ②对各种测量性质不同的表计，或同一类不同工作原理的表计的电压回路参数、结构知之不详，又不愿查有关的手册，因而引起计算错误； ③对计量不够重视，工作疏忽，对接入设备数量不清楚，如后备线路未计算在内； ④为了节约投资，选取了额定容量较小或额定容量裕量不足的
电流互感器10％误差校验的计算方法 简介：本文对<<工业与民用配电手册>>中关于电流互感器10%误差校验的方法提出疑问,并结合<<手册>>中的例题,给出了作者认为的计算方法. 关键字：电流互感器 10％误差校验计算方法 由中国航空工业规划设计研究院组编，中国电力出版社出版的《工业与民用配电设计手册》（以下简称手册）自1983年11月第一版到2005年10月的第三版，发行量近16万册，该手册的权威性、指导性，对工业与民用配电设计行业的影响是勿庸置疑的。正因为广大设计者对该手册的重视和尊重，更要求它是完美的。本文就手册中关于“电流互感器10%误差校验的计算方法”提出不同的意见，供大家参考。尽管如此，本人仍然认为，暇不掩玉，该手册仍然是广大设计者必备的案头参考书。 手册给出的电流互感器允许误差计算步骤如下： 道频 2，根据电流互感器的型号、变比和一次电流倍数，在10%误差曲线上确定控m自电流互感器的允许二次负荷。 oc网.s师i3，按照对电流互感器二次负荷最严重的短路类型计算电流互感器的实际二次负j计eh荷。设s.国k中w.z 4，比较实际二次负荷与允许二次负荷，如实际二次负荷小于允许二次负荷， 表示电流互感器的误差不超过ww10％。 1，按照保护装置类型计算流过电流互感器的一次电流倍数 对于步骤1、2、4，本文并无异议，对步骤3，有值得商榷的地方。现引用《工业与民用配电设计手册》例题【7－9】，6KV线路过流与速断保护为例来说明问题。已知条件如下（对原例题中与本讨论无关的给予了简化）：某6KV单侧放射式单回路线路，工作电流Ig.xl为100A，电动机起动时的过负荷电流Igh为181A。经校验实际线路长度能满足瞬时电流速断选择性动作，且短路时母线上有规定的残压。采用DL-11型电流继电器、DL-13型继电器、DSL-12型时间继电器和ZJ6型中间继电器作为线路的电流速断保护和过电流保护（交流操作），电流互感器选用LFZB6-10型，变比150/5，三相星型接线方式。另采用ZD-4型小电流接地信号装置作为线路单相接地保护。已知最大运行方式下，线路末端三相短路时的超瞬态电流I”2k3.MAX=1752A。最小运行方式下，线路末端三相短路时的超瞬态电流I”2k3.Min=1674A。 计算过程为： 1）瞬时电流速断保护的整定： IopK=KrelKjxI”2k3.MAX/nTA=1.2x1x1752/30=70.1A （式1） 式中Krel：可靠系数，取1.2；Kjx：接线系数，接于相电流时取1；IopK：继电器动作值，计算值为70.1A，取70A，装设DL-11/200型继电器。 2）过电流保护整定：
1问题提出 我国某县35kV变电站有10kV出线4回，其中1XL、2XL分别向甲乙两个乡镇农村供电，且两线路结构、长度及其 负荷相当，每回出线均装有一高压总计量(PT是V/V)接线，出现以下两种情况： (1)1XL线损较大，比2XL高出10%。虽然供电所采取了许多措施，如加强巡线砍青、加大反窃电力度等都无法 使线损降下来。 (2)逆向送电电能表不反转即不能计量。1XL上并有一座装机75kW的小型水电站，虽然该电站发电时间较短， 但发现该电站发电期间反而使1XL线损更大，最高达48%。该电站停止发电后，线损又回落至原来水平。这两种情况都表明电表计量不准，可经过校表后情况仍未改变，于是提出了计量本身是否有问题的疑问。2带电检查 (1)用抽中相法和电压交叉法初步检查。未拆B相电压前，电能表每40s转动一圈，拆去B相电压后，电能表每 30s转一圈，转速不仅没有降低反而略有加快；另一方面，将a、c两相电压交换后发现电能表并不停转。 这两种方法都证实了是电能表接线不正确，事实上该电表的接线又是正确的，那么问题出在哪里呢?估计是在 计量箱内部。 (2)用万用表测量a、b、c三相电压，发现Uab=114V、Ucb=116V、Uca=201V，三相电压不相等，且Uca 约为 UAB、Ucb的√3 倍，这可以肯定是计量箱内部PT的某组极性接反所致，一般PT的V/V接法可能的接线有如下3种： 3分析与推算 3.1借助向量图和电表接线图，对三相二元件电能表的两个元件的工作情况进行分析与推算 (1) 若PT的极性正确 ①正向送电即小电站未发电，该线路是通过下县网供电： P1=UabIacos(30°＋φ)=UIcos(30°＋φ) P2=UcbIccos(30°－φ)=UIcos(30°－φ)两元件总功率P=P1＋ P2=UIcosφ，即电能表正转计量准确。 ②逆向送电即小电站发电，该线路自用有余，向网上返供电：P1′=Uab(－Ia)cos(150°－φ)=－
继电保护用电流互感器１０％误差曲线的计算方法及其应用 1 电流互感器的误差 电流互感器，用来将一次大电流变换为二次小电流，并将低压设备与高压线路隔离，是一种常见的电气设备。其等值电路如图1所示，向量图如图2所示。 图中I ’１为折算到二次侧的一次电流，R ’１、X ’ １为折算到二次侧的一次电阻和漏抗；R 2、X 2为二次电阻和漏抗；I 0为电流互感器的励磁电流。在理想的电流互感器中I 0的值为零，I ’ １＝I 2。但实际 上Z 2 为Z 0 相比不能忽略，所以，0I .=1I .-0I . 2≠； 由电流互感器的向量图中可看出，电流互感器的误差主要是由于励磁电流I 0的存在，它使二次电流与换算到二次侧后的一次电流I ’ １不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。电流互感器的比误差f= 100I I I ' 1 2 ' 1 ?-；角误差为I ’ １与I 2间的夹角。 做为标准和测量用的电流互感器，要考虑到在正常运行状态下的比误差和角误差；做为保护用的电流互感器，为保证继电保护及自动装置的可靠运行，要考虑当系统出现最大短路电流的情况下，继电保护装置能正常工作，不致因为饱和及误差带来拒动，因而规程的规定，应用于继电保护的电流互感器，在其二次侧负载和一次电流为已知的情况下，电流误差不得超过10%。
2 电流互感器的１０％误差及１０％误差曲线 设Ki为电流互感器的变比，其一次侧电流与二次电流有I2＝I1／Ki的关系，在Ki为常数（电源互感器I2不饱和）时，就是一条直线，如图3所示。当电流互感器铁芯开始饱和后，与I1／Ki 就不再保持线性关系，而是如图中的曲线2所示，呈铁芯的磁化曲线状。继电保护要求电流互感器的一次电流I1等于最大短路电流时，其变比误差小于或等于10％。因此，我们可以在图中找到一个 电流值I1.b，自I1.b作垂线与曲线1、2分别相交于B、A两点，且BA＝0.1I ’ １（为折算到二次的I1 值）。如果电流互感器的一次电流小于I1，其变比误差就不会大于10％；如果电流互感器的一次电流大于I1，其变比误差就大于10％。 图3 图4 另外，电流互感器的变比误差还与其二次负载阻抗有关。为了便于计算，制造厂对每种电流互感器提供了在m10下允许的二次负载阻抗值Zen，曲线m10=f(Zen)就称为电流互感器的10％误差曲线，如图4所示，已知m10的值后,从该曲线上就可很方便地得出允许的负载阻抗。如果它大于或等于实际的负载阻抗，误差就满足要求，否则，应设法降低实际负载阻抗，直至满足要求为止。当然，也可在已知实际负载阻抗后，从该曲线上求出允许的m10，用以与流经电流互感器一次线绕组的最大短路电流作比较。 通常电流互感器的10%误差曲线是由制造厂实验作出，并且在产品说明书中给出。若在产品说明书中未提供，或经多年运行，需重新核对电流互感器的特性时，就要通过试验的方法绘制电流互
实验名称：自构建光纤链路的otdr测试实验实验日期：指导老师：林远芳学生姓 名：同组学生姓名：成绩： 一、实验目的和要求二、实验内容和原理三、主要仪器设备四、实验结果记录 与分析 五、数据记录和处理六、结果与分析七、讨论、心得 一、实验目的和要求 1. 了解瑞利散射及菲涅尔反射的概念及特点； 2. 熟练掌握裸纤端面切割、清洁、连接对准方法及熔接技术； 3. 熟悉光时域反射仪（optical time domain reflectometer，以下简称 otdr）的工 作原理、操作方法和使用要点，能利用 otdr 测试、判断和分析光纤链路中的事件点位置及 其产生原因，提高工程应用能力。 二、实验内容和原理 1．otdr 测试基本理论 散射：光遇到微小粒子或不均匀结构时发生的一种光学现象，此时光传输不再具有良好 的方向性。 瑞利散射：当光在光纤中传播时，由于光纤的基本结构不完美（光纤本身的缺陷、制作 工艺和材料组分存在着分子级大小的结构上的不均匀性），一部分光纤会改变其原有传播方向 而向四周散射（图 1-3-1），引起光能量损失，其强度与波长的 4 次方成反比，随着波长的 增加，损耗迅速下降。 后向或背向散射：瑞利散射的方向是分布于整个立体角的，其中一部分散射光纤和原来 的传播方向相反，返回到光纤的注入端，形成连续的后向散射回波。光纤中某一点的后向回 波可以反映出光纤中光功率的分布情况，椐此可以测试出光纤的损耗。 菲涅尔反射：当光纤由一种媒质进入另一种媒质时会产生的一种反射，其强度与两种媒 质的相对折射率的平方成正比。如图1-3-2 所示，一束能量为p0 的光，由媒质 1（折射率 为nl）进入媒质 2（折射率为 n2）产生的反射信号为p1，则 ?n1?n2p1???n?n2?1? ???2 衰减：指信号沿链路传输过程中损失的量度，以 db 表示。衰减是光纤中光功率减少量 的一种度量，光纤内径中的瑞利散射是引起光纤衰减的主要原因。通常，对于均匀光纤来 说，可用单位长度的衰减，即衰减系数来反映光纤的衰减性能的好坏。 当光脉冲通过光纤传输时，沿光纤长度上的每一点均会引起瑞利散射。这种散射向着四 面八方，其中总有一部分会沿着纤轴反向传输到输入端。由于主要的散射是瑞利散射，并且 瑞利散射光的波长与入射光的波长相同，其光功率与该散射点的入射光功率成正比，光纤中 散射光的强弱反映了光纤长度上各点衰减大小，光纤长度上的某一点散射信号的变化，可以 通过后向散射方法独立地探测出来，而不受其它点散射信号改变的影响，所以测量沿纤轴返 回的后向瑞利散射光功率就可以获得光沿着光纤传输时的衰减及其它信息。 基于后向散射法设计的测量仪器称为 otdr，其突出优点在于它是一种非破坏性的单端测 量方法，测量只需在光纤的一端进行。它利用激光二极管产生光脉冲，经定向耦合器注入被 测光纤，然后在同一端测量沿光纤轴向向后返回的散射光功率返回信号与时间的关系，将时 间值乘以光在光纤中的传播速度以计算出距离，在屏幕上显示返回信号的相对功率与距离之 间的关系曲线和测试结果。国内厂家主要是中国电子科技集团公司第四十一研究所，国外的 品牌主要有安捷伦（agilent）、安立（anritsu）、exfo、wavetek 等。 2．光纤的连接 光纤连接时的耦合损耗因素基本上可分为两大类：一类是固有的，是被连接光纤本身特 性参数的差异，比如纤芯直径、模场直径、数值孔径差异、纤芯或模场的同心度偏差、纤芯
电压互感器的误差分为几种? 比差和角差 比差就是两个电压向量的模之差 角差就是两个电压向量的相位角差。 电压互感器产生误差的主要原因是什么？ 电压互感器的基本结构和变压器很相似。它由一、二次绕组，铁芯和绝缘组成。当在一次绕组上施加电压U1时，一次绕组产生励磁电流I0，在铁芯中就产生磁通φ，根据电磁感应定律，在一、二次中分别产生感应电势E1和E2，绕组的感应电动势与匝数成正比，改变一、二次绕组的匝数，就可以产生不同的一次电压与二次电压比。当U=1在铁芯中产生磁通φ时，有激磁电流I0存在，由于一次绕组存在电阻和漏抗，I0在激磁导纳上产生了电压降，就形成了电压互感器的空载误差，当二次绕组接有负载时，产生的负荷电流在二次绕组的内阻抗及一次绕组中感应的一个负载电流分量在一次绕组内阻抗上产生的电压降，形成了电压互感器的负载误差。可见，电压互感的误差主要与激磁导纳，一、二次绕组内阻抗和负荷导纳有关。 三相四线制有功电度表带电流互感器带电流表带电压互感器接线原理图 翻过接线端子盖,就可以看到接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端；3、6、9接电流互感器二次侧S2端，即电流出线端；2、5、8分别接三相电源；10、11是接零端。为了安全，应将电流互感器S2端连接后接地。注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组；4、5、6 为一组；7、8、9 为一组 电压互感器vv接线图 见图：
VV接线一般用于35kV及以下系统，是采用两只全绝缘电压互感器一次首尾相连分别接到ABC三相（A1接A相、X1与A2接B相、X2接C相）监测电压。这样一次绕组没有接地，在系统发生单相接地故障的时候VV接线方式不易引起系统谐振，这是最大的优点。但是这种接线方式测量的是线电压，不能测量相电压，也不能监测系统的单相接地故障，这是他的缺点。 一般V-V接线的电压互感器是由二个相同的单相电压互感器组成的，每个单相电压互感器的一次绕组（高压绕组）的二个引出端分别标有A和X，而这个单相电压互感器的二次绕组（低压绕组）的二个引出端分别标有a和x； 标准的接法是第一个单相电压互感器的高压引出端A接电源A相，第一个单相电压互感器的高压引出端X与第二个单相电压互感器的高压引出端A按在一起，接到电源B相，第二个单相电压互感器的高压引出端X接到电源C相，组成AX-AX 接线； 但对这样的单相电压互感器，哪一个引出端当A，哪一个引出端当X都无所谓，只是需要将电压互感器的二次引出端和一次相对应就行，即高压接成了“XA-XA”，低压也要接成“xa-xa”； 虽然“XAXA”、“AXXA”、“XAAX”这些接法只要二次跟着变换，原理就没有错，功能也能实现，但不算标准，容易出现问题，在工程实践中，还是要选用标准接法。 电压互感器按用途分为测量用电压互感器和保护用电压互感器 电压互感器二次侧接线端子的定义1a 2a 1b 2b 怎么分组有零没有哪个是零？ 这是全绝缘型电压互感器，1a-1b一组；2a-2b一组，测量相间电压，也就是线电压。没有零 高压电流、电压互感器为什么有两组接线端子？ 1S1,1S2;2S1,2S2这两组，难道它们的变比不同吗？电压互感器有100V和220V两组，但是它们的绝缘等级不同，我不知道这样做有什么用？求教高手！ 流互感器的2组端子，一组精度高，用于计量计费用。另一组用于继电保护。 电压互感器的2组端子，一组是基本绕组，用来接电压表等等，另一组是辅助绕组，用来绝缘检测的，当单相接地时，辅助绕组会感应出100V的电压一组测量回路（如电流表，功率表，电压表等），一组保护回路（如继电器，声光报警装置等）。 。电压互感器的种类及不同接线形式的特点？ 电压互感器原理上是一个带铁心的变压器，主要是由一、二次线圈、铁心、绝缘组成。采用三只单相三绕组电压互感器或者一只三相五柱式电压互感器的接线形式。电压互感器的接线
CVT介质损耗负值的解决方法 介质损耗角正切值又称介质损耗因数或简称介损。测量介质损耗因数是一项灵敏度很高的试验项目，它可以发现电力设备绝缘整体受潮、劣化变质以及小体积被试设备贯通和未贯通的局部缺陷。例如：某台变压器的套管，正常tg值为0.5％，而当受潮后tg值为3.5％，两个数据相差7倍；而用测量绝缘电阻检测，受潮前后的数值相差不大。由于测量介质损耗因数对反映上述缺陷具有较高的灵敏度，所以在电工制造及电力设备交接和预防性试验中都得到了广泛的应用。变压器、发电机、断路器等电气设备的介损测试《规程》都作了规定。 电容式电压互感器（简称CVT）由电容分压器和电磁单元组成，从结构上讲，分为分装式和叠装式两种。前者的电容分压器和电磁单元由外部连线连接在一起（现场很少用）；后者的电容分压器和电磁单元内部已通过分压器的抽压端子与电磁单元的高压端连接在一起。对于叠装式CVT，又有中间抽压端子和无中间抽压端子之分，有中间抽压端子的CVT在现场和工厂一样也可以采用常规法进行测量，无中间抽压端子的CVT在现场无法采用工厂的常规测量方法，而用户现场测量方法又不统一，有的方法测出的数据不能真实地反映CVT 的绝缘状况，出现负值就是其中一种状况。本次着重讨论负值的生成及解决方法。 CVT的电气原理如图1所示。电容分压器由高压电容器C1和中压电容器C2组成，其中对于110 kV CVT C1由一节耦合电容器、220 kV CVT C1由二节耦合电容器、500 kV CVT C1一般由三、四节耦合
电容器组成;电磁单元位于油箱内，由中间变压器、谐振电抗器、阻尼器和避雷器组成，二次绕组端子、电容分压器低压端、接地端及保护间隙等位于端子箱内。 图3接线是某厂家向用户推荐的测量方法，也是我们现场最常用测量方法，其本意是测量C1和C2的整体介损和电容量。实际上由于电磁单元的存在，使测量结果产生偏小的误差，有时甚至会出现负值。 我们知道一般介质损耗角出现负值的原因有下面几条：一是仪器接地不好；二是标准电容器的介损过大；三是高压引线和测量线没有
电流互感器 1、原理 一次电流I １流过一次绕组，建立一次磁动势 （N 1I 1），亦被称为一次安匝，其中N 1为一次绕组的匝数；一次磁动势分为两部分，其中小一部分用于励磁，在铁心中产生磁通，另一部分用来平衡二次磁动势（N 2I 2），亦被称为二次安匝，其中N 2为二次绕组的匝数。励磁电流设为I 0，励磁磁动势（N 1I 0），亦被称为励磁安匝。平衡二次磁动势的这部分一次磁动势，其大小与二次磁动势相等，但方向相反。磁势平衡方程式如下： 120121I N I N I N ? ? ? += 在理想情况下，励磁电流为零，即互感器不消耗能量，则有 12120I N I N ? ? += 若用额定值表示，则 1212 N N I N I N ? ? =- 其中1N I ? ，2N I ? 为一次、二次绕组额定电流。
额定一次、二次电流之比为电流互感器额定电流比，12N N N I K I = P 1 1I ? P 2 2 I ? Z B 电流互感器工作原理 E 2 11I N ? 22I N ? 22I N ? - 01I N ?
电流互感器的等值电路如下图所示： Z 1 Z 2 1 I ? 2I ? ? Z M 2U ? Z B ' 1 E ? 2E ? 根据电工原理，励磁电流在铁心中建立主磁通，它穿过一次、二次绕组的全部线匝。由于互感器铁心有磁滞和涡流损耗，励磁电流的一部分供给这些损耗，称为有功部分，另一部分用于励磁，称为无功部分。所以励磁电流与主磁通相差角，这个角称为铁损角。主磁通在二次绕组中感应出电动势2E ? ，相位相差90（滞后）；则： 222()B E I Z Z ? ? =+ 式中 Z 2---二次绕组的内阻抗， Z 2= R 2 +ｊＸ2
电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。国产电流互感器的准确等级有：0.01； 0.02；0.05；0.1；0.2；0.5；1；3；10级。按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。 带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P 即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。 保护用电流互感器按其功能特性分级如下： 保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。
5P20表示在加20倍额定电流的情况下，误差小等于5% 暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。 TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。无剩磁限值。 TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。无剩磁限值。TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5% TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。剩磁不超过饱和磁通的10%。级电流互感器铁芯带有小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减，在额定负荷下允许最大电流误差为±1%。 TPZ级：准确限值规定了为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差。无直流分量误差限值要求，剩磁通实际上可以忽略。TPZ级电流互感器铁芯心有较大气隙，气隙长度约为磁路平均长度的0.1%，由于铁芯气隙较大，一般不易饱和，特别适合于有快速重合闸(无电流时间间隙不大于0.3s)线路上使用。 测量用单相电磁式电压互感器的标准准确级为：0.1，0.2，0.5，1.0，3.0，5.0； 保护用电压互感器的标准准确级为：3P和6P，电压误差分别是3%和6%。
电压互感器误差测量系统购置 技术规范书
1 总则 1.1 一般规定 1.1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合DL、GB、IEC最新版本的标准和本规范书的优质产品。投标人保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的设备。 1.1.3 如果投标人没有以书面形式对本规范书的条文提出异议，则意味着投标人提供的设备完全符合本规范书的要求。如有异议，应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.1.4 规范书所使用的标准如遇与投标人所执行的标准不一致时，应按较高标准执行。 1.1.5 规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。 1.1.6 本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。 1.1.7 本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。 1.1.8 投标人需提供满足技术规范书要求所必须的硬件、软件和各项服务和现场调试，并达到本规范书所要求的性能指标。 1.1.9 在技术规范中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项、漏项由供方补充，且不发生任何费用问题。 1.1.10 投标人提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，供方仍须在执行合同时无条件补足，即不发生任何费用问题。 1.1.11 投标人对标书做出书面应答，提供产品认定的主要技术文件、产品主要技术参数表和主要部件配置表。如果投标人没有以书面形式对本规范书的条文提出异议，则表示投标人提供的设备完全符合本规范书要求。如有异议，不管多么微小，都必须在投标书“技术偏差表”中如实填写。 1.2 投标人应提供的资格文件 投标方在投标时，必须至少提供以下技术文件供招标方审查：
电子式电压互感器角误差故障分析及处理 [摘要]电子式电压互感器是智能变电站内的关键设备，对互感器在运行中出现的故障必须严谨、彻底分析，真正找出原因所在。在分析、处理工作中，只要方向正确，方法得当，很多表面看似混乱、复杂的问题，实际原因很简单。 【关键字】电子式电压互感器；故障；分析处理 与常规电压互感器比较，电子电压互感器具有动态范围大，测量精度高，频率响应范围宽，无磁饱和及铁磁谐振，抗干扰性能强，结构简单、总量轻等特点和优势。但在实际运行中，电子式电压互感器也发生过一些故障，暴露出自身存在的一些问题。为保证电子式电压互感器能够安全可靠运行，就必须对这些故障进行深入分析，彻底处理存在的问题，杜绝同类情况再次发生。 1、故障现象 某220kV智能变电站内220kV和110kV母线合并单元某相电压角度超前，母线出现负序电压越限的情况，导致母线保护电压开放。经过多次现场收集录波数据，以及排除系统故障导致的母线负序电压开放情况，可初步判断本变电站110kV侧I母C相PT、220kV侧II母A相PT存在异常。 2、故障分析 2.1故障原因查找 对更换下来的220kV侧II母A相PT进行实体检查，过程如下： （1）通过对PT互感器进行耐压、局放、电容量及介损测试，测试结果合格，且与出厂数据相同，可以确定PT互感器本体绝缘性能正常。 （2）继续进行互感器整体精度试验，结果比差合格，角差超标；将采集器接线取下，直接测试互感器输出的二次模拟量，结果比差合格，角差超标，且误差数值相同；说明角度超差的原因与采集器无关。 （3）后继续往上排查至互感器中电容分压器二次引出线接头，发现紧固螺丝中覆盖少许树脂胶（紧固螺丝实际情况详见图1）。将电容器接地螺丝更换重新接线后，重新进行互感器精度试验，比差和角差均合格。据此，初步分析判断是由于接触不良造成电容分压器低压端和地之间串入一小阻值的电阻，导致互感器输出角度超前。 2.2故障原因验证 （1）理论分析
电压互感器试验方法 一．测量绝缘电阻 《电气设备预防性试验规程》未对电压互感器的绝缘电阻标准做规定。测量方法与变压器类似 1．工具选择 一次绕组：2500V兆欧表 二次绕组：1000V兆欧表或2500V兆欧表 2．步骤 ⑴断开互感器外侧电源； ⑵用放电棒分别对一次侧和二次侧接地充分放电； ⑶擦拭变压器瓷瓶； ⑷摇测高压侧对地绝缘电阻 ①所有二次侧短接，并接地； ②拆开一次侧中性点接地端； ③短接一次侧，并对地遥测绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电； ⑸用放电棒分别对ABC接地充分放电； ⑹摇测低压侧对地绝缘电阻(一般有星形和开口三角) ①短接一次侧，并接地； ②拆开二次侧中性点接地端； ③短接二次侧，并对地遥测绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电； ⑺用放电棒分别对二次侧接地充分放电； ⑻摇测高压对低压绝缘电阻 ①拆开一次侧中性点接地端； ②拆开二次侧中性点接地端； ③分别短接一次和二次侧，并遥测高压对低压间的绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电；
⑼摇测低压对低压绝缘电阻 ①拆开二次侧中性点接地端； ②分别短接星形二次侧和开口△二次侧； ③一次侧短接，并接地； ④遥测低压对低压间的绝缘值 ⑤记录数据。 ⑥用放电棒分别对一次侧和二次侧接地充分放电； 二．测量直流电阻 1．电流、电压表法 2．平衡电桥法（电桥用法见《进网作业电工培训教材》P319 ⑴单臂电桥法：1～106Ω ⑵双臂电桥法：1～10－5Ω及以下2． 3．注意事项 ⑴测量仪表的准确度≥级； ⑵连接导线接面积足够，尽量短； ⑶测量直流电阻时，其它非被测相绕组均短路接地。 4．测量结果的判断（电桥用法见《进网作业电工培训教材》P364 测量的相间差与制造厂或以前相应部位测量的相间差比较无显著差别。 三．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346） 只对35KV及以上互感器的一次绕组连同套管，测量tanδ 1．工具选择 QS1型或QS2型高压交流平衡电桥，又称为“西林电桥”。 QS1电桥的技术特性：额定电压10KV；tanδ测量范围～60％；试品测量范围Cx30pF～μF（当C N＝50 pF时）；测量误差tanδ＝～3％时≤±％，tanδ＝～6％时≤±10％；Cx 测量误差≤±5％。 2．高压测量（三种方法）
继电保护用电流互感器１０％误差曲线的计算方法及其应 用 作者：师淑英郭增光常小冰 河北大唐国际王滩发电有限公司 摘要：电流互感器是电力系统中非常重要的一次设备，而掌握其误差特性及10%误差曲线，对于继电保护人员来说是十分必要的，它可避免继电保护装置在被保护设备发生故障时拒动，保证电力系统稳定．可靠的运行，对提高继电保护装置的正确动作率有着十分重要的意义。本文就用在电流互感器二次侧通电流法，如何绘制电流互感器的10%误差曲线，并对其如何应用，加以说明。关键词：电流互感器 10％误差曲线应用 1 电流互感器的误差 电流互感器，用来将一次大电流变换为二次小电流，并将低压设备与高压线路隔离，是
图中I ’１为折算到二次侧的一次电流，R ’１、X ’ １为折算到二次侧的一次电阻和漏抗；R 2、X 2为二次电阻和漏抗；I 0为电流互感器的励磁电流。在理想的电流互感器中I 0的值为零，I ’ １ ＝I 2。但实际上Z 2为Z 0相比不能忽略，所以，0I .=1I .-0I . 2≠； 由电流互感器的向量图中可看出，电流互感器的误差主要是由于励磁电流I 0的存在，它使二次电流与换算到二次侧后的一次电流I ’ １不但在数值上不相等，而且相位也不相同，这就造成了电流互感器的误差。电流互感器的比误差f= 100I I I ' 1 2 '1 ?- ；角误差为I ’ １ 与I 2间的夹角。 做为标准和测量用的电流互感器，要考虑到在正常运行状态下的比误差和角误差；做为保护用的电流互感器，为保证继电保护及自动装置的可靠运行，要考虑当系统出现最大短路电流的情况下，继电保护装置能正常工作，不致因为饱和及误差带来拒动，因而规程的规定，应用于继电保护的电流互感器，在其二次侧负载和一次电流为已知的情况下，电流误差不得超过10%。 2 电流互感器的１０％误差及１０％误差曲线 设Ki 为电流互感器的变比，其一次侧电流与二次电流有I 2＝I 1／Ki 的关系，在Ki 为常数（电源互感器I 2不饱和）时，就是一条直线，如图3所示。当电流互感器铁芯开始饱和后，与I 1／Ki 就不再保持线性关系，而是如图中的曲线2所示，呈铁芯的磁化曲线状。继电保护要求电流互感器的一次电流I 1等于最大短路电流时，其变比误差小于或等于10％。因此，我们可以在图中找到一个电流值I 1.b ，自I 1.b 作垂线与曲线1、2分别相交于B 、A 两点，且BA ＝0.1I ’ １（为折算到二次的I 1值）。如果电流互感器的一次I 1电流，其变比误差就不会大于10％；如果，其变比误差就大于10％。
