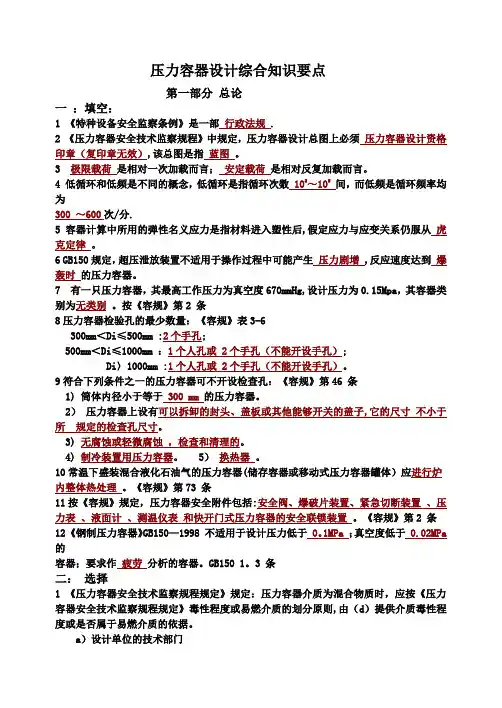

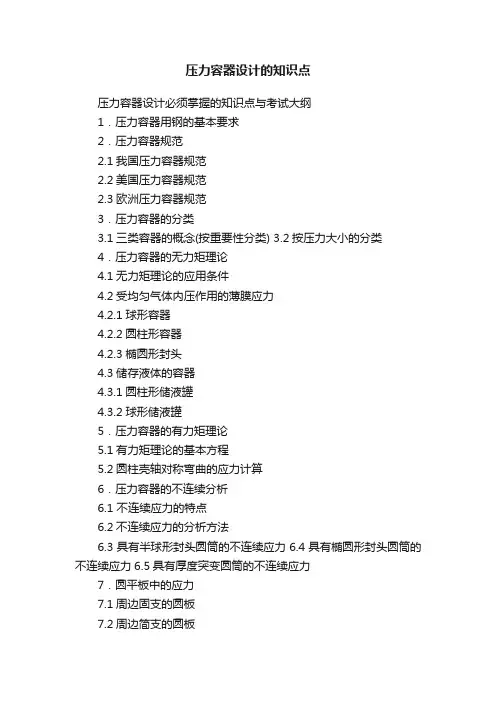

压力容器设计综合知识要点

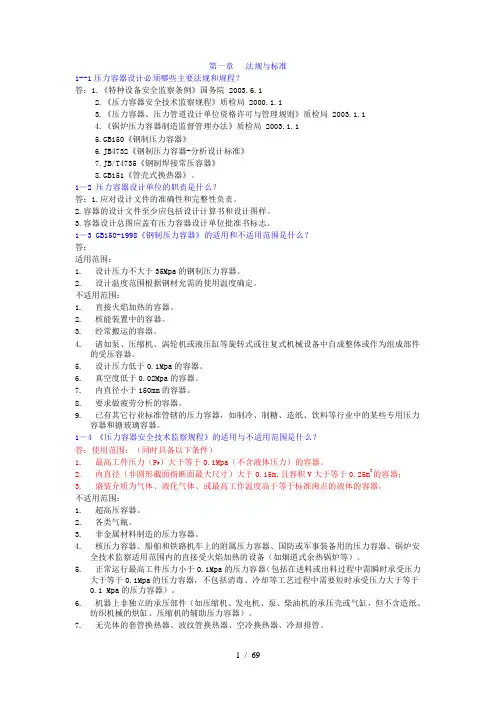

压力容器设计综合知识要点第一部分总论
填空
8压力容器检验孔的最少数量:《容规》表3-6 300mm<Di≤500mm :2个手孔;
500mm<Di≤1000mm :1个人孔或2个手孔(不能开设手孔); Di>1000mm :1个人孔或2个手孔(不能开设手孔)。
9符合下列条件之一的压力容器可不开设检查孔:《容规》第46 条1) 筒体内径小于等于300 mm 的压力容器。
2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子,它的尺寸不小于所规定的检查孔尺寸。
3) 无腐蚀或轻微腐蚀,检查和清理的。4) 制冷装置用压力容器。5) 换热器。
11按《容规》规定,压力容器安全附件包括:安全阀、爆破片装置、紧急切断装置、压力
表、液面计、测温仪表和快开门式压力容器的安全联锁装置。《容规》第2 条选择
2 《压力容器安全技术监察规程规定》规定下列容器中,
(a)是反应容器;(b)是换热容器;(c)是分离容器;(d)是储存容器。a)聚合釜b)烘缸c)干燥塔d)液化石油气储罐
7 对充装LPG的球罐,计算物料质量m3时所用的物料密度ρ3应采用(d)下的液体密度。
a)常温b)操作温度c)最高设计温度d)最低设计温度说明:
(!)介质为液化气体(含液化石油气)固定式压力容器ρ为设计温度下的密度;(2)介质为液化气体移动式压力容器为按介质为50℃时罐内留有8%气相空间及该设计温度下介质的密度确定。
8 容器内的压力若有可能小于大气压力,该容器又不能承受此负压条件时,容器上应装设(c)
a)拱形防爆片b)正拱形防爆片c)防负压的泄放装置d)非直接式安全阀9无保冷设施的盛装液化气体的固定式压力容器设计压力应不低于( c )。a) 气体工作压力b) 夏季最高温度下的工作压力
c) 50℃不大于35MPa的容器。( × ) 2 GB150-1998《钢制压力容器》不适用于[适用于]真空容器。( × )
3 GB150-1998 标准的管辖范围包括:??非受压元件与容器的连接焊缝,不包括焊缝以外的元件,如支座、支耳、裙座和加强圈等。( √ )
4使用温度低于-20℃的碳素钢和低合金钢制造压力容器均属于低温压力容器,应按低温容器有关标准和规定进行设计、制造、检验和验收。( × ) [低温低应力工况可不按低温容器]
5真空容器是外压容器,因此应[不]受《压力容器安全技术监察规程》管辖,[其设计、制造、检验和验收按GB150] ( × )
6一介质为空气,设计压力为2.0MPa ,容积为50 m 的储存容器应划为三类[二类]压力容器。( × )(与介质有关)
7多腔压力容器应按类别高的压力腔划定该容器的类别并按该类别进行使用管理。( √ )
8 多腔压力容器应按类别高的压力腔[各自的类别]进行设计和制造(×)
9常温下无保冷设施的盛装混合液化石油气的压力容器,应以50℃作为设计温度。( √ ) 10因特殊原因不能开设检查孔的压力容器应对每条纵、环焊接接头做100%射线或超声无损检测,并应在设计图样上注明计算厚度。( √ )
11压力容器产品施焊前,对要求全焊透的T 型焊接接头,应进行焊接工艺评定。( √ ) 12 “压力容器安全技术监察规程”中压力容器的对接接头的无损检测的比例有三种,20%、50%[≥20%、≥50%]、100%。( × )
13 安全阀的开启压力不得超过压力容器的设计压力;爆破片标定爆破压力也不得超过压力容器的设计压力。( √ ) HG20580 Page22
14 GB150 在总体上采用的是常规设计法,但在某些局部处也体现了应力分类设
计的方
2
3
法。( √ )
第二部分材料
填空
1 在制造过程中,如原有材料确认标记被裁掉或材料分成几块,应于材料切前完成标志的移植。
2 0Cr18Ni9钢板的使用温度上限为:700 ℃。
3 16MnR钢板的金相组织为珠光体和铁素体。
4 20R钢板的金相组织为珠光体和铁素体。
5 用于壳体厚度大于30mm 的16MnR钢板,应在正火状态下使用。
6用于壳体厚度大于30mm 的16MnR钢板,应逐张进行超声波检测,质量等级应不低于Ⅲ级。
7 压力容器锻件的质量级分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个级别。8 00Cr17Ni14Mo2钢板应在固熔状态下使用。
9 奥氏体不锈钢的使用温度高于525℃时,钢中碳含量不应小于0.04%。10 正常应力水平下,20R钢板的使用温度下限为-20 ℃。11 15CrMoR钢板的化学成分中,钼含量的名义成分为0.5%。
12 焊制压力容器用碳素钢和低合金结构钢的碳含量一般应当不超过0.25 %。13 00Cr17Ni14Mo2钢板应在固熔状态下使用。
14 选择压力容器用钢的焊接材料时,碳素钢、碳锰低合金钢的焊缝金属应保证力学性能,且不超过母材标准规定的抗拉强度上限值加30Mpa。
15 容器用钢在与温度200 ℃以上的氢介质接触时,应考虑氢腐蚀问题。16 铝容器最高设计压力为8 Mpa;钛容器的最高设计压力为35 Mpa。17 钛容器主要用于耐蚀容器,应用最多的腐蚀性介质为含氯介质。18 在正常的应力水平下,20R钢板的使用温
度下线为-20℃。19 16MnR在热轧状态下的金相组织为铁素体+珠光体。
20 容器用金属材料中,钛、铝材及其容器不应在空气中接触明火,,以免易产生金属燃烧。
21碳素钢和碳锰钢在高于425℃温度下长期使用时,应考虑钢中碳化物相的石墨化倾向倾向;奥氏体钢的使用温度高于525℃时钢中的含碳量应不小于0.04% 。(不能用超低碳不锈钢) GB150 4.1.6 条88.Q235-B 钢板适用于设计压力P≤1.6MPa ;使用温度0-350℃;用于壳体时,钢板厚度不大于20 mm ;不得用于毒性程度为极度或高度危害介质的压力容器。
3
22 钢材的使用温度低于或等于-200C 时应按规定作夏比(V 型缺口)低温冲击试验,奥氏体不锈钢使用温度≥-196C 时可免做冲击试验
23 目前提高奥氏体不锈钢抗晶间腐蚀能力的措施大致有固溶化处理、降低钢中的含碳量、添加稳定碳化物的元素三种方法。
24 我国现行材料标准中,对应于有色金属屈服规定的相应强度指标铝材为非比例伸应力,符号是σ
D0.2。
25 钢、铝、钛、铜、锆相对密度由低到高排序为:铝、钛、锆、钢、铜。选择
1 16MnR钢板的使用温度下限为(c)a) 0℃b) -10℃c) -20℃
2 设计温度为-30℃的压力容器,其材料可选用(c)钢板。a) 20R b) 16MnR c) 16MnDR
)
3 《容规》规定,下列材料应在退火状态下使用(b、c、d
4 下列哪些材料应在正火加回火状态下使用(c、d)
a) 16MnR b) 15MnNbR c) 18MnMoNbR d) 13MnNiMoNiR 5 下列哪
些材料为奥氏体钢(c、d)
a) 0Cr13 b) 0Cr13A1 c) 0Cr18Ni9 d) 00Cr17Ni14Mo2 6 下列哪些锻件应选用Ⅲ即锻件(c)
a) 换热器管板锻件b) 设计压力1.6≤P<10MPa锻件c) 设计压力P≥10MPa锻件
7 奥氏体不锈钢容器的热处理一般是指(a、c)
a) 1100℃的故溶化处理b) 625℃消应力处理c) 1100℃875稳定化处理
d) 850℃正火处理
8 设计温度为600℃的压力容器,其壳体钢板可选用的材料有(a 、b)
a) 0Cr18Ni9 b) 0Cr17Ni12Mo2 c) 00Cr17Ni14Mo2
9 按钢板标准,16mm厚的Q235B钢板在20℃时的一组冲击功(J)数值为(c)是合格的。a) 17. 30. 32 b) 17. 40. 50 c) 28. 30. 31
10对有晶间腐蚀要求的奥氏体不锈钢筒体,经热加工后应进行( d )热处理。a) 退火
b) 正火加回火c) 稳定化d) 固溶化e)固溶化加稳定化判断
1 GB150规定,在任何情况下元件金属的表面温度不得超过钢材的允许使用温度。(√)
4
a) 铝及铝合金b) 钛及太合金c) 铜及铜合金d) 镍及镍合金
2 35CrMoA螺栓用钢可在正火加回火状态下使用。(×)【调质】
3 16MnR钢板可在正火状态下使用。(×)【小于等于30mm可在热轧状态下使用】
4 设计单位应在图样上注明锻件的材料的牌号和级别。(√)
5 18MnMoNbR钢板应在正火加回火状态下使用。(√)
6 20R钢板的金相组织为珠光体加铁素体。(√)
7 用于压力容器壳体厚度30mm16MnR钢板,可在热轧状态下使用。(√)
8 对于钢材的标准抗拉强度下限σb≥540Mpa的钢材,的含P量应不大于0.020%,含S量不应大于0.015%。(√)
9 GB150规定当选用JB4700-4707标准时,可免除螺栓法兰的设计计算。(√)10 GB150规定法兰设计的应力校核时所有尺寸均包括腐蚀附加量。(×)
11 椭圆形封头或碟形封头过渡区部分开孔时,其孔的中心线宜垂直封头表面。(√)12 设计温度为-50℃的压力容器,其壳体用钢板可选用09MnNiDR。(√)13 用于压力容器壳体的厚度为30mm的16MnR钢板,可在热轧状态下使用。(√)14 钛材切削加工时如冷却润滑不好,切削易燃烧。(√)
15 奥氏体钢的使用温度高于525℃时,钢中含碳量应≥0.04%。( √ )
16 碳素钢和碳锰钢在温度高于425℃下长期使用,应考虑钢中碳化物相的石墨化倾向。( √ )
17多层包扎压力容器的内筒钢板,其质量等级应不低于JB/T4730.3-2005规定的II 级。( √ )
18当碳素钢和低合金钢锻件公称厚度大于等于300mm 时,锻件级别不应低于JB4726 规定的Ⅲ级。( × )
19目前防止不锈钢产生晶间腐蚀的主要措施有:采用固溶处理;降低钢中的含碳量或添加稳定碳化物元素。( √ )
20在钢材的拉伸试验中,无论用δ5 或δ10 的试样,其试验结果是一样的。( × )
第三部分设计
填空
1水压试验时其排气孔应设在容器顶部。
2 厚壁筒体三个应力中,环向应力、径向应力是非均匀分布的。3内压作用下标准椭圆封头经向应力的最大值在顶点上。
4 GB150规定仅适用于锥壳半锥角α≤60°的轴对称无折边锥壳或折边锥壳。
5 等面积补强计算对象是薄膜应力。
6等面积补强壳体有效补强范围的意义是受均匀拉伸开小圆孔平板,孔边局部应力的衰减范围。
5
建筑施工图审查要点 一、总则 建筑设计是房屋建设工程的“龙头”专业,是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现,首先必须以保障人身安全为前提,同时不影响大众利益,不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查,主要包括以下内容: 1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。 2.地基基础和结构设计等是否安全。 3.是否符合公众利益。 4.施工图是否达到规定的设计深度要求。 5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。 下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。 二、建筑施工图编制深度要求 1.编制依据:建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实,如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定;现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确,是否为有效版本。 2.规划要求:建筑工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度是否在规划许可的范围内。 3.施工图深度: 1)设计说明基本内容 (1) 编制依据: 主管部门的审批文件、工程建设标准。 (2) 工程概况: 建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构 类型、建筑布局、建筑面积、建筑层数与高度。 (3) 主要部位材料做法,如墙体、屋面、门窗等(属于民用建筑节能设计范围工程可与(节能设计)段合并)。 (4) 节能设计: 严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。 夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。 (5) 防水设计: 地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。 屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排 水方式及雨水管选型。 潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。 (6) 建筑防火: 防火分区及安全疏散。 消防设施及措施:如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。 (7) 人防工程:

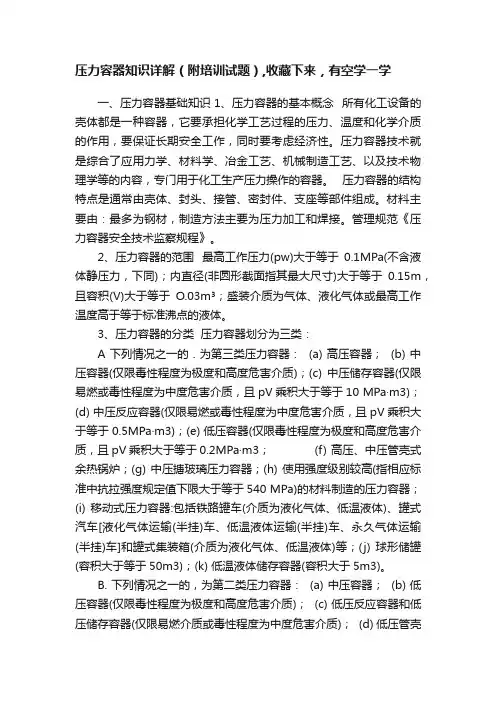

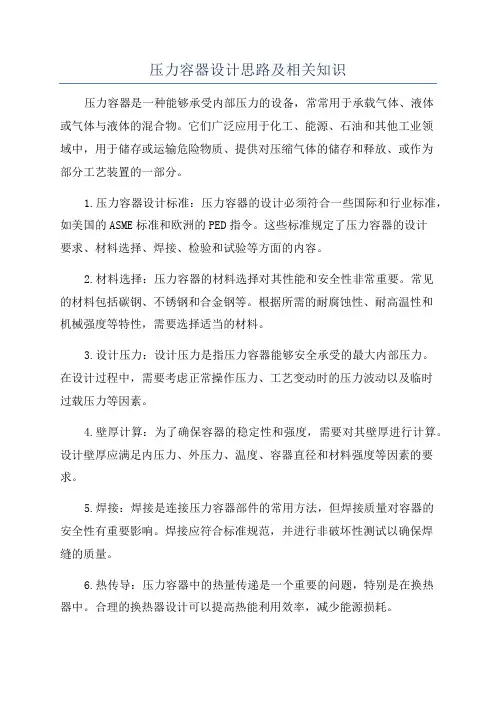

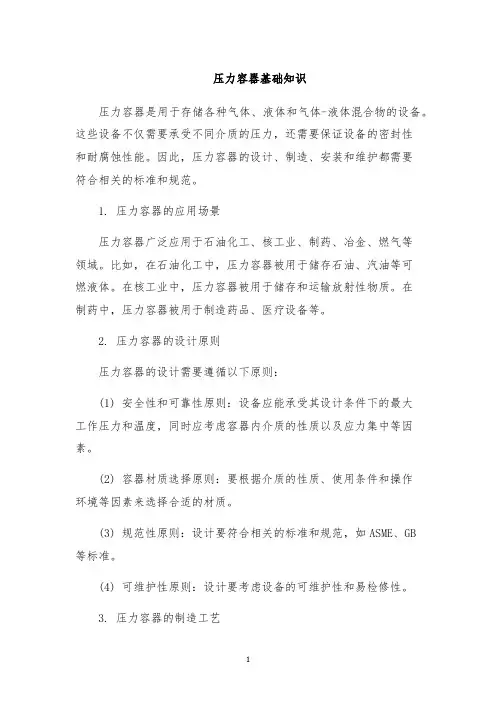

压力容器设计基础 压力容器设计基础 一、基本概念 压力容器的设计,就是根据给定的性能要求、工艺参数和操作条件,确定容器的结构型式,选择合适的材料,计算容器主要受压元件的尺寸,最后给出容器及其零部件的图纸,并提出相应的技术条件。正确完整的设计应达到保证完成工艺生产。正确完整的设计应达到保证完成工艺生产,运行安全可靠,保证使用寿命、制造、检验、安装、操作及维修方便易行,经济合理等要求。压力容器设计中的关键问题是力学问题,即强度、刚度及稳定性问题。在本节中,主要讨论压力容器设计中的有关强度问题。 所谓强度,就是结构在外载荷作用下,会不会因应力过大而发生破裂或由于过度性变形而丧失其功用。具体来讲,就是在外载荷作用下,容器结构内产生的应力不大于材料的许用 应力值,即: ζ≤K〔ζ〕t (1) 这个式子就是强度问题的基本表达式。压力容器的设计计算就是围绕这一关系式而进行 的。 公式(1)中的左端项是结构内的应力,它是人们最为关心的问题。求解结构的应力状态,它们的大小,是一个十分复杂的问题,常用的方法有解法(如弹性力学法、弹型性分析法等)、试验法(如电阻应变计测量法、光弹法、云纹法等)及数值解法(如有限元法、边界元法等)。应用这些方法可以精确或近似地求出结构的应力,然而,每一种结构的应力都有其特殊性,目前可求解的只是问题的绝大部分,仍有许多复杂结构的应力分析有等人们进一步探讨。求出结构内任一点的应力后,所遇到的问题就是怎样处理这些应力。一点的应力状态最多可含有6个应力分量,哪个应力起主要作用,这些应力对失效起什么作用,对它们如何控制才不致发生破坏,解决这一问题,就要选择相应的强度理论计算当量应力,以便与单向拉伸试验得到的许用应力相比较,将应力控制在许可的范围内。 公式(1)中的右端项是强度控制指标,即材料的许用应力。它涉及到材料强度指标(如抗拉强度ζb、屈服强度ζs 等)的确定及安全系数的选用等问题。当采用常规设计法,且只考虑静载问题时,系数K=1.0;如果考虑动载荷,或采用应力分析设计法,K≥1.0,此时 设计计算将更加复杂。 把强度理论(公式(1))具体应用到压力容器专业,就称这为压力容器的强度理论,它又增加了一些具体的规定和特殊要求,由此产生了一系列容器的设计规定和标准等。 1、强度理论及其应用 在对结构进行强度分析时,要对危险点处于复杂应力状态的构件进行强度计算,首先要知道是什么因素使材料发生某一类型破坏的。长期以来,人们根据对材料破坏现象的分析,提出了各种各样的假说,认为材料的某一类型破坏现象是由哪些因素所引起的,这种假说通常就称为强度理论。一种类型的破坏是脆性断裂破坏,第Ⅰ、Ⅱ强度理论依据于它;一种类型的破坏是型性流动破坏,第Ⅲ、Ⅳ强度理论以此为依据。 建立强度理论的目的就是要找出一种材料处于复杂应力状态下强度条件,即使是什么样的条件材料不会破坏失效。根据不同的强度理论可以得到复杂应力状况下三个元应力的某种组合,这种组合应力ζxd和轴向拉伸时的单向拉应力在安全程度上是相当的,具有可比性,可以与单向屈服应力相比较而得出强度条件,因此,通常称ζxd为相当应力或当量应力。
低温压力容器 目前我国没有专门的低温压力容器标准,JB4732都不划分低温与常温的温度界限。 ★低温管壳式换热器见GB151-1999附录A ★低温压力容器见GB150.3-2011附录E(老版150为附录C) ●为什么低温压力容器需要关注: 温度低,材料的韧性降低,会产生低温脆性破坏,而低温脆性破坏前应力远未到达材料的屈服极限(或许用应力),破坏时没有明显的征兆,所以低温压力容器的设计、选材、制造和检验等各个环节要求都有不同程度的提高。 ●低温压力容器的定义 设计温度为<-20℃(新标准GB150-2011第3.1.15条定义,老标准为≤-20℃)的碳素钢、低合金钢、双相不锈钢和铁素体不锈钢制容器,以及设计温度低于-196℃的奥氏体不锈钢制容器。 相关两个定义 ●最低设计金属温度(MDMT) GB150.1-2011第4.3.4d条:在确定最低设计金属温度时,应
当充分考虑在运行过程中,大气环境低温条件对容器金属温度的影响。大气环境低温条件系指历年来月平均最低气温(指当月各天的最低气温值之和除以当月天数)的最低值。 ●低温低应力工况 GB150.3-2011附录E第E1.4条:低温低应力工况系指壳体或其受压元件的设计温度虽然低于-20℃,但设计应力(在该设计条件下,容器元件实际承受的最大一次总体薄膜和弯曲应力)小于或等于钢材标准常温屈服强度的1/6,且不大于50Mpa时的工况。(注:一次应力为平衡压力与其他机械载荷所必须的法向应力或且应力) 这个定义与老标准有差别,设计应力与环向应力的区别,用设计应力更严谨。 新标准明确了在进行容器的“低温低应力工况”判定时,除了对壳体元件进行一次总体薄膜应力的核定外,还应对承受一次弯曲应力的容器元件进行考查,如平封头、管板、法兰等。 ●关于低温低应力工况下,选材按照设计温度加50℃(或者,加40℃)的规定 GB150.3-2011附录E第E2.2条:当壳体或受压元件使用在“低温低应力工况”下,可以按设计温度加50℃(对于不要求焊后热处理的设备,加40℃)后的温度值选择材料,但不适用于:
D类压力容器设计资格换证考核试题(五) 姓名得分 一、判断题(正确的打“√”,错误的打“×”,每题1分,共20分) 1、GB150-1998标准中,设计温度下内压圆筒计算公式δ=PD i/2[σ]tφ-P适用设 计压力不大于35MPa的钢制压力容器设计。()2、管壳式换热器当设计温度高于300℃时,换热管与管板的连接不允许采用强度 胀接的连接形式。()3、压力容器在进行压力试验时,其圆筒的薄膜应力不得大于材料在试验温度下 的屈服点σs(σ0.2)的90%。() 4、对易燃、易爆介质,选用管法兰的公称压力不得低于1MPa。() 5、压力容器筒体上开设长圆孔,当长轴与短轴之比≤2,且短轴平行于筒体轴线 时,开孔补强应按长圆形孔的长轴计算。() 6、内压圆筒强度计算公式的理论依据是第一强度理论。() 7、盛装易燃、易爆介质的容器,应采用玻璃板液面计或自动液位指示器。() 8、压力容器进行气密性试验时,安全阀应安装齐全。() 9、压力容器受压元件可采用贴补的修理办法。() 10、压力容器设计中,将主要受压元件材料选错,属设计技术性错误。() 11、二类压力容器水压试验时,压力表精度等级不得小于1.5级。() 12、换热器管板与管子连接形式采用胀接时,换热管材料的硬度值一般须高于管板材料的硬度值。() 13、压力容器的补强圈,应至少设置一个直径不小于M6的泄漏信号指示孔。() 14、GB151-1999规定,设计温度高于等于300℃,管法兰应采用对焊法兰。() 15、对锥壳大端,当半锥角α>30°时,应采用带过渡段的折边结构,否则应按应力分析的方法进行设计。()16、D i<800mm的圆筒与封头的最后一道环焊缝,当采用气体保护焊打底的单面焊接接头,无法进行RT或UT时,允许不进行无损检测。()17、校核耐压试验压力时,对壳程压力低于管程压力的列管换热器可以不扣除腐蚀裕度。()
施工图审查常见问题分析 坡地建筑地下室一侧外墙兼做挡土墙,一侧临空,在正常使用阶段,建筑受到土压力侧向作用,地震时水平力叠加。设计应另设永久挡土结构与主体地下室脱开。 天然地基持力层承载力很大,但浅层填土不均匀,厚度变化大。常见一些设计(“九岛梦都”基础设计地基承载力按240Kpa),要求挖至持力层后用砂石分层回填至基底。请注意一般分层回填碾压的砂石层垫层承载力难以达到180KPa以上。 桩基工程设计应提出终止打桩的控制条件。一般按“双控”:桩长、最后压桩力或贯入度(应参照静载试桩的最终压桩值)两个控制条件要求。桩基施工图还应明确±0.00的绝对标高、桩顶标高,以及对工程桩的检测要求。由于地质条件,土层分布的复杂性,仅按桩长控制,存在安全隐患。 剪力墙结构中,一字形剪力墙端头应设端柱或翼墙。常见一些剪力墙结构中,剪力墙端部无柱,也无翼墙,其上支承楼层梁。这种设计应修改,审查不能通过。托柱转换问题。 施工图审查常见的一种问题是,仅单向设托柱梁,另外一个方向不设梁或仅设构造梁。2010抗震规范规定:托柱转换梁“应具有整体多重传递重力荷载途径”。至少两个方向设梁。 框架核心筒结构楼板配筋:楼盖外角宜设双层双向钢筋(“高 规”9.1.5)。单层单向配筋率不宜小于0.3%,钢筋直径不应小于8mm,间距不应大于150mm,配筋范围不宜小于外框架(或外筒)至内筒外墙中距的1/3和 3m。很多的设计未注意这项要求,需引起注意。 框架-核心筒结构的周边柱必须设置框架梁(“高规”9.2.4强条)。常见的问题是结构布置受到建筑立面的影响,往往平面上有缺口,框架梁不能交圈,不能形成完整的外框架,这是结构体系问题,应修改调整。 同一楼层不应同时是薄弱层(楼层受剪承载力小于相邻上一楼层的80%)与软弱层(侧向刚度小于相邻上一层的70%或其上相邻三个楼层侧向刚度平均值的80%)。 单层工业厂房,常见不符规范的设计问题: (1)抗震规范规定:屋盖支撑杆件宜用型钢 (9.1.17-5);柱向支撑杆件应采用型钢 (9.1.22-1(3)),支撑形式宜采用交叉 式,其斜杆与水平面的交角不宜大于55度。很多设计采用园钢筋,不符抗震规范。 (2)下柱支撑的下节点和构造措施,应保证将
关于ASME压力容器的几个设计要点 VIII-1卷的设计方法 VIII-1卷的设计要求根据: 所采用的制造方法; 所使用的材料。 使用条件的要求 用户必须说明使用条件的类型、以及其它有关情况,否则,可能造成制造厂不能满足规范对特定使用条件提出的有关要求。 设计公式 如果规范公式适合于具体一个元件的计算,那么,该公式的运用是强制性的。 使用条件的类型 VIII-1卷提到使用条件有以下5个: 1.有毒介质 2.低温 3.非受火蒸汽锅炉 4.直接受火容器 5.其它(UW-2中未提到的容器) 设计载荷 VIII-1卷列出了以下几类载荷,在设计时都必须考虑到: ●压力 ●温度梯度 ●容器和介质的重量 ●叠加载荷(如:静压头) ●局部应力* ●循环和动载荷(如:疲劳考虑) ●风载* ●地震载荷* *如果存在的话。 注:VIII-1提供的设计法则仅适合于压力载荷的计算,对于其它载荷,任何适用的工程方法都可使用。 确定设计参数的责任 在“ASME体系”里涉及到的几个单位之间存在着接口,为每个单位规定了职责或要做的工作。每个单位负责进行他们自己的工作,ASME持证单位仅负责确保符合ASME规范的所有相关要求。 用户的责任 用户应向制造厂提供以下数据,以便使所设计的容器满足预期的使用条件: ●设计压力和温度 ●载荷 ●腐蚀余量 ●使用要求 ●附加的PWHT或RT VIII-1卷容器的设计可以由用户或其设计代理、ASME持证单位或其分供方进行,但是,给容器打钢印的ASME持证单位必须对设计符合ASME规范的要求负责。VIII-1卷对设计人员
的资格没有要求。 接头形式及限制 接头类别(Joint Category) 接头类别是按接头在容器上的位置定义的。 注:D类接头可以是角接接头,也可以是对接接头。平封头上拼接焊缝为A类接头。焊接接头 除类别外,规范还用类型(Type)来描述接头。Type是焊接接头结构的定义。 Type 1 Type 2 Type 3 Type 4 Type 5 Type 6 UW-2(a) 有毒介质 当容器按有毒介质设计时,所有的焊接接头必须100%RT。 各类接头必须是: ●A类Type 1 ●B类Type 1或2
施工图审查要点 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。 4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。 6.屋面、外墙、门窗等维护结构的保温隔热性能是否能满足要求。 7.审核外装饰材料的经济性、采购的便捷性、施工的可行性。 8.审核外立面线条设计是否合理,空调机位是否漏缺,位置是否合理,是否便于安装,有没有考虑冷凝水的排放。
2013年压力容器设计人员综合考试题姓名:得分 一、填空(本题共20 分,每题2 分) 1 、当载荷作用时,在截面突变的附近某些局部小范围内,应力数值急剧增加,而离开这个区域稍远时应力即大为降低,趋于均匀,这种现象称为_应力集中。 点评:这是弹性力学的基本概念。常见于压力容器的受压元件。 2、在正常应力水平的情况下,Q245R 钢板的使用温度下限为-20℃。 点评:该题出自GB150.2,表4,考查设计人员对材料温度使用范围的掌握。 3、对于同时承受两个室压力作用的受压元件,其设计参数中的 计算压力应考虑两室间可能出现的最大压力差。 点评:考查设计压力与计算压力的概念,GB150 .1 4.3.3 规定。 4、焊接接头系数的取值取决于焊接接头型式_和无损检测长度比例。 点评:考查设计人员对焊接接头系数选取的理解。 5、整体补强的型式有:a. 增加壳体的厚度,b.厚壁管,c. 整体补强锻件__ 。 点评:GB150.3 6.3.2.2 的规定 6、椭圆封头在过渡区开孔时,所需补强面积A 的计算中,壳体的计算厚度是指椭圆封头的_ 计算_厚度。 点评:明确开孔部位不同,开孔补强计算所用的厚度不同,见公式5-1(P116),开孔位于。 7、奥氏体不锈钢制压力容器用水进行液压试验时,应严格控制水中的氯离子含量不超过 25mg/L 。试验合格后,应立即将水渍去除干净。 点评:见GB150.4 11.4.9.1 8、压力容器的对接焊接接头的无损检测比例,一般分为全部(100%)和局部(大于等20%)两 种。对碳钢和低合金钢制低温容器,局部无损检测的比例应大于等于50% 。 点评:《固容规》第4.5.3.2.1 条。 9、换热器设计中强度胀中开槽是为了增加管板与换热管之间的拉脱力而对管孔的粗糙度要求 是为了密封。 点评:考察设计者对标准的理解和结构设计要求的目的。 10、压力容器专用钢中的碳素钢和低合金钢钢材的P≤%、S ≤% 二、选择(本题共20 分,每题 2 分,以下答案中有一个或几个正确,少选按比例得分,选 错一个不得分) 1 、设计温度为600℃的压力容器,其壳体材料可选用的钢板牌号有a、b. a.S30408, b.S31608, c.S31603 点评:奥氏体不锈钢当温度超过525℃时,含碳量应不小于0.04%,超低碳不锈钢不能适用,因热强性下降,此题是考查此概念。 2 、外压球壳的许用外压力与下述参数有关b,d 。 a.腐蚀裕量 b.球壳外直径 c.材料抗拉强度 d.弹性模量 点评:本题为基本概念试题,考查影响许用外压力的的有关因素 3、外压计算图表中,系数A 是(a,c,d )。 a. 无量纲参数 b. 应力 c. 应变 d 应力与弹性模量的比值
压力容器设计类别、级别的划分 第一章总则 第一条为了加强对压力容器压力管道设计单位的质量监督和安全监察,确保压力容器压力管道的设计质量,根据《锅炉压力容器安全监察暂行条例》及《压力管道安全管理与监察规定》的有关规定和国务院赋予国家质量监督检验检疫总局(以下简称国家质检总局)的职能,特制定本规则。 第二条从事压力容器压力管道设计的单位(以下简称设计单位),必须具有相应级别的设计资格,取得《压力容器压力管道设计许可证》(以下简称《设计许可证》,见附一)。 第三条设计类别、级别的划分: 一、压力容器设计类别、级别的划分: (一)A类: 1、A1级系指超高压容器、高压容器(结构形式主要包括单层、无缝、锻焊、多层包扎、绕带、热套、绕板等); 2、A2级系指第三类低、中压容器; 3、A3级系指球形储罐; 4、A4级系指非金属压力容器。 (二)C类: 1、C1级系指铁路罐车; 2、C2级系指汽车罐车或长管拖车; 3、C3级系指罐式集装箱。 (三)D类: 1、D1级系指第一类压力容器; 2、D2级系指第二类低、中压容器。 (四)SAD类系指压力容器分析设计。 压力容器设计类别、级别、品种范围划分详见附二。 二、压力管道设计类别、级别的划分: (一)长输管道为GA类,级别划分为: 1、符合下列条件之一的长输管道为GA1级: (1)输送有毒、可燃、易爆气体介质,设计压力P 〉1.6Mpa的管道;
(2)输送有毒、可燃、易爆液体介质,输送距离(指产地、储存库、用户间的用于输送商品介质管道的直接距离)≥200km且管道公称直径DN ≥300 mm 的管道; (3)输送桨体介质,输送距离≥50km且管道公称直径DN≥150mm的管道; 2、符合下列条件之一的长输管道为GA2级: (1)输送有毒、可燃、易爆气体介质,设计压力P≤1.6Mpa的管道; (2)GA1(2)范围以外的管道; (3)GA1(3)范围以外的管道。 (二)公用管道为GB类,级别划分为: 1、GB1:燃气管道; 2、GB2:热力管道。 (三)工业管道为GC类,级别划分为: 1、符合下列条件之一的工业管道为GC1级: (1)输送GB5044《职业性接触毒物危害程度分级》中,毒性程度为极度危害介质的管道; (2)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道; (3)输送可燃流体介质、有毒流体介质,设计压力P≥4.0MPa且设计温度大于等于400℃的管道; (4)输送流体介质且设计压力P≥10.0Mpa的管道。 2、符合下列条件之一的工业管道为GC2级: (1)输送GB50160《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P<4.0Mpa的管道; (2)输送可燃流体介质、有毒流体介质,设计压力P<4.0Mpa且设计温度大于等于400℃的管道; (3)输送非可燃流体介质,设计压力P<10.0Mpa且设计温度<400℃的管道。 第四条国家质检总局和省级质量技术监督部门(以下简称批准部门)负责《设计许可证》批准、颁发,并按分级管理的原则进行审批。 第五条对A类、C 类、SAD类压力容器和GA类、GC1级(含GA类+GB类,GC1 级+GB类,GA类+GC类,GA类+GB类+GC类等)压力管道设计单位的《设计许可证》,由国家质检总局批准、颁发。对D类压力容器和GB类、GC2级压力管道设计单位的《设计许可证》,由省级质量技术监督部门批准、颁发。
景观施工图审核要点1图纸目录(应包含以下图纸) (1)图纸目录 (2)设计说明 (3)物料表 (4)设施选型图 (5)总平面图及全元素合图 (6)分区索引图 (7)竖向平面图 (8)尺寸定位平面图 (9)车行范围定位图 (10)铺装平面图 (11)屋顶美化平面图 (12)市政管网合图 (13)分区放大图 (14)园建通用详图 (15)园建详图 (16)种植设计说明 (17)苗木表 (18)种植总平面图 (19)上木图 (20)下木图
(21)给排水设计说明 (22)给排水总平面图 (23)景观水景给排水详图 (24)电气设计说明 (25)电气照明总平面图 (26)配电系统图 (27)结构设计说明 (28)景观构筑物结构详图 2设计审图要点 (1)设计说明: 设计说明主要介绍工程概况、经济技术指标、设计依据 和原则、对所涉及的园建、种植、水、电气做针对性说 明。 (2)物料表: 1)检查图例与平面图是否对应,是否有照片附件。 2)核查材料图例、材质名、颜色、表面处理、尺寸及基 层做法。 (3)设施选型图: 1)每个选型都应提供实景照片或效果图,尺寸、材料、 颜色等条件; 2)分类:灯具技术参数、设施选型图、雕塑选型图。 (4)总平面图及全元素合图: 1)总平面图包含以下内容:用地红线;消防车道、消防 登高场地、回车场地;公交车站、出租车站、斑马线、 路灯、人行道树池;酒店前场大巴车转弯轨迹;盲道、 残坡; 2)全元素合图包含以下内容:所有灯具、伞座、雕塑、
坐椅、垃圾筒、花钵等景观小品;出挑的二层平面(如 雨篷等)投影线、地下建筑的边界线;地面构筑物如风 井、煤气调压站、市政变配电箱等;标识系统、摄像头、 室外音响、配电箱、有线网络箱、燃气站等设施;所有 井盖。 (5)分区索引图 索引明确,全面覆盖,粗虚线框表示出每个分区的范围。(6)竖向平面图 1)主干道、广场、建筑底层、水面、地形、假山等详细 标高; 2)道路、道牙等现状标高、建筑正负零标高等; 3)起止坡点、坡度、坡长;变坡线、横坡、纵坡; 4)地形等高线,注明最高点标高; 5)排水沟、雨水口; 6)地下车库坡道入口截水沟、坡度; 7)标注地下降板标高; 8)台阶上下级关系和标高; 9)排水沟始末点标高。 (7)尺寸定位平面图 1)单体控制性尺寸(种植池、水景、台阶等); 2)基准控制点、坐标; 3)消防车道、登高面、回车场及上车区域等特殊基层区 域定位。 (8)车行范围定位图 消防车道、登高面、回车场及上车区域等特殊基层区域 定位。 (9)铺装平面图 包含以下内容:排水沟盖板、盲道;所有井盖、消防结 合器、消防栓。
(情绪管理)压力容器设计人员考试大纲
压力容器设计人员考核大纲 (2012) SummaryofCheckingContentforDesignerandApproverofPressu reVesselDesign 全国锅炉压力容器标准化技术委员会 2012年02月20日 目录 第壹章总则 (1) 第二章常规设计审批人员考试内容 (1) 第三章分析设计人员考试内容 (4) 第四章附则 (5) 压力容器设计人员资格考试大纲 第一章总则 第壹条为规范压力容器设计人员资格考试工作,依据为国家质量监督检验检疫总局锅炉压力容器安全监察局颁布的TSGR1001-2008《压力容器压力管道设计许可规则》(以下简称规则)及全国锅炉压力容器标准化技术委员会制定的《压力容器设计人员考试规则》(2012),制定本规则。 第二条本规则适用于A、C、D类压力容器设计(以下称常规设计)审批(含审核、审定人)人员及SAD类压力容器分析设计(以下称分析设计)设计人、审批人的考核工作。
第二章常规设计审批人员考试内容 第三条A、D类压力容器设计审批人考试内容: (壹)理论考试要求: 1.应熟悉压力容器设计关联的基本基础知识,包括材料、结构、力学基础、设计计算方法、热处理、腐蚀、焊接、无损检测等; 2.应熟练掌握压力容器设计关联的法规、安全技术规范、标准、文件;3.能够正确解决压力容器设计、制造中常见的实际工程问题; 4.熟悉且及时掌握压力容器行业关联的标准信息 (二)关联的安全技术规范文件: TSGR0004-2009《固定式压力容器安全技术监察规程》 TSGR1001-2008《压力容器压力管道设计许可规则》等 (三)关联的标准规范: GB150.1~GB150.4《压力容器》 GB151《管壳式换热器》 GB12337《钢制球形储罐》 GB50009《建筑结构载荷规范》 GB50011《建筑抗震设计规范》 JB/T4710《钢制塔式容器》
海南文昌嘉盛投资有限公司 施工图审查要点 通过对施工图纸的内审,可以减少施工图纸上设计的错、碰、漏,控制施工图纸设计的质量,使施工图纸设计深度能满足施工要求。本文为本人总结施工图内部审核和会核的主要内容及关键问题。 一、总图 1.七总图(建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图)是否完整,总平图中小区入口是否人车分流和主客分流,总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作,特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。 2.用地四界的测量坐标、建筑组团界线定位坐标、道路红线和建筑红线或用地界线的位置是否准确,道路、水面、地面、建筑物室内外标高是否正确、合理(结合原始地形,对土方平衡、建筑与地形的结合等予以复核)。 3.建筑物单体、构筑物的名称或编号、层数、定位坐标、轴线是否正确,间距是否满足要求。
4.广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡等的定位是否正确,标高、坡度是否正确、合理。 5.管线综合平面图平面布置是否合理,管线与建筑物、构筑物、绿化植栽以及其他管线之间的距离是否满足规范要求,场地外管线接入点的位置、标高是否正确。 二、建筑专业 1.审核建筑设计是否满足规范和强制性条文及质量通病防 治的要求,是否和其他专业设计协调,有无冲突;防火、防水、防潮、节能、无障碍设计是否符合规范要求,设计总说明是否完整和明确,技术措施是否满足当地特殊要求。 2.审核建筑设计是否和扩初设计或方案设计统一,建筑立面效果是否满足要求。建筑总说明是否齐全准确,室内、外装饰做法说明是否适用,建筑创新设计带来问题是否解决。 3.审核新材料、新技术的运用是否合理,建筑造型、构造的做法是否完整、可行、合理。 4.审核建筑平面图的轴线和轴线尺寸标注是否准确,建筑物层高、净高是否能满足要求。 5.审核建筑内各功能区划分是否合理,交通组织是否合理,是否人性化,楼梯的设置和宽度是否合理,踏步计算和净高计算是否正确。建筑物中重点噪声源的布置、隔声减振设计是否能满足要求。

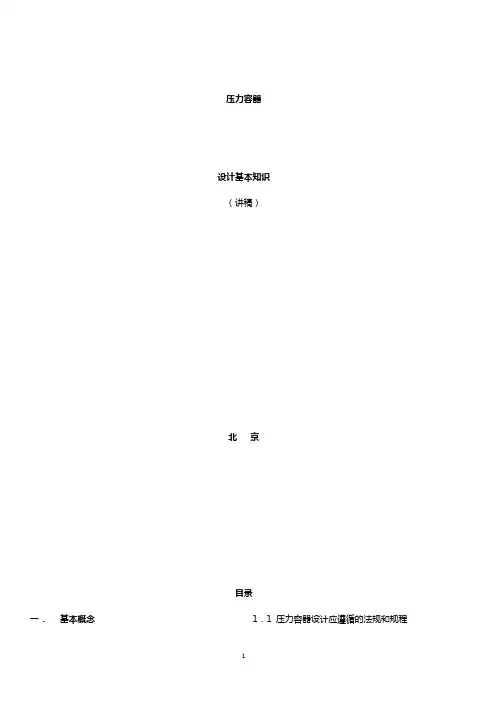

压力容器设计基础知识讲稿(DOC 120页) 部门: xxx 时间: xxx 制作人:xxx 整理范文,仅供参考,勿作商业用途
