七氟丙烷、超细干粉、气溶胶各种灭火系统对比分析
发布日期：2016-05-07 来源：消防网浏览次数：384
七氟丙烷、超细干粉、气溶胶……各种灭火系统您了解多少？今天小编为您精心整理了三者之间的用途和特点。
七氟丙烷气体自动灭火系统用途和特点
七氟丙烷（FM200）自动灭火系统是一种现代化消防设备。中华人民共和国公安部于2 001年8月1日发布了公消【2001】217号《关于进一步加强哈龙替代品及其替代技术管理的通知》。通知中第一推荐七氟丙烷(HFC－227ea)气体自动灭火系统为卤代烃类哈龙替代灭火系统。通知明确规定：七氟丙烷气体自动灭火系统属于全淹没系统，可以扑救A（表面火）、B、C类和电器火灾，可用于保护经常有人的场所和高精密电子仪器、设备、及贵重物品。七氟丙烷（FM200）灭火剂无色、无味、不导电、无二次污染。对臭氧层的耗损潜能值（ODP）为零，符合环保要求，其毒副作用比卤代烷灭火剂更小，是卤代烷灭火剂较理想的替代物。七氟丙烷（FM200）灭火剂具有灭火效能高，对设备无污损，电绝缘性好，（因灭火剂从喷嘴喷出压力在0.7～2MPa）喷射距离远，灭火迅速等优点。七氟丙烷（FM200）灭火剂释放后不含有粒子和油状物，不破坏环境，且当灭火后，及时通风迅速排除灭火剂，即可很快恢复正常情况。七氟丙烷（FM200）经试验和美国EPA认定安全性比1301卤代烷更为安全可靠，人体暴露于9%的浓度（七氟丙烷一般最低设计浓度为7%）中无任何危险，而七氟丙烷最大优点是非导电性能。因而是电气设备的理想灭火剂。当七氟丙烷灭火剂达到一定浓度时，还有抑制爆炸的作用。
超细干粉灭火装置用途和特点
超细干粉灭火剂主要分BC干粉和ABC干粉灭火剂两种，分别呈弱碱或弱酸性，是一种很小颗粒的灰尘。当发生火灾时，超细干粉粉体与高温燃烧物体表面接触时，阻断燃烧链式反应，即化学抑制作用。在保护对象表面的高温作用下被熔化并形成一个玻璃状覆盖层将固体表面与周围空气隔开，使燃烧窒息。超细干粉灭火剂粉尘细小，微粒具有一定重量，在空气中漂浮时间有限，一旦沉降下来不会再运动。当有遮挡物时，很难超越过去，将影响灭火效能，灭火中和灭火后会产生二氧化碳、水蒸气等副产品。在灭火中和灭火后对所有设备和环境均有污染，很难将5～20μm小颗粒的灰尘清除干净，特别是安装在海滩、湿度较大环境中的风力发电机组，设备短时间内不能恢复正常工作，虽然成本低，若误启动或灭火后维护、清理成本较高，若清除不干净，设备会经常出现故障，甚至会报废。
气溶胶自动灭火装置用途和特点
气溶胶灭火剂可分为热气溶胶和冷气溶胶。目前国内工程上应用的气溶胶灭火装置都属于热型，冷气溶胶灭火技术还处于研制阶段，无正式产品。气溶胶自动灭火装置只适用于较小的防护区，因气溶胶灭火气体从装置中喷出压力很小，大约为0.02MPa左右，喷射距离1～2m，气溶胶灭火气体比重很小，略比空气重一点，先飘向防护区顶部后，再逐步沉降于防护区底部，因保护的设备均放在地面，则灭火时间较长。气溶胶灭火装置灭火后有残留物，属非洁净灭火剂。热气溶胶属于全淹没系统，适用于变配电间、发电机房、电缆夹层、电缆井、电缆沟等，无人、相对封闭、空间较小的场所。适用扑救：A类表面火灾、B、C 类和普通电器火灾。
S型和K型热气溶胶预制灭火系统，虽属气体灭火系统，但它不是洁净灭火系统，灭火后或误喷后产生小于5μm极小颗粒的灰尘，气溶胶灭火剂有油污现象，吸附在元器件上很难清除干净，在湿度较大的环境中，将严重影响电器设备的绝缘性能，造成接触不良和短路现象。
气溶胶灭火剂几年前曾用于铁路系统设备间和控制系统设备间，给铁路系统安全造成了严重影响，目前铁路系统和通讯机站严禁采用气溶胶预制灭火系统。
超细水雾灭火系统用途和特点
超细水雾灭火系统是用高压或高气流将水流过喷嘴形成极细的水滴。超细水雾灭火系统既能以局部应用形式使用，也能以全淹没形式应用。超细水雾适用于A（表面火灾）、B、C类及普通电气火灾。可用于保护经常有人的场所。
超细水雾微粒有一定重量，不能迂回于任何遮挡物，一旦碰到遮挡物将沉降下来变成水珠，随着水珠的增多或将产生水渍现象。超细水雾灭火系统很难扑灭电器柜、遮挡物多的火灾。灭火后或误喷后，设备内和环境存在水渍现象，影响电器元件绝缘性能。超细水雾灭火系统喷头喷孔很小，易堵塞，系统日常维护检查复杂，每隔1～2年应定期更换储存水和检查喷头上的小孔是否孔堵塞，日常维护成本极高。
综合分析以上四种灭火系统，七氟丙烷灭火系统具有灭火速度快（一般为10～45S）、绝缘性能好、洁净的特点。在灭火中和灭火后对其它设备和环境无任何污染，短时间（几小时）内可马上恢复正常工作和发电。日常维护简单、快捷、成本极低。
七氟丙烷灭火设备和ABC超细干粉灭火设备
选型对比分析
七氟丙烷气体灭火系统与ABC超细干粉灭火系统均属于灭火系统的范畴，但是很多非专业人士对这两种灭火系统的优缺点或者各自的特点并不十分了解。因此大多数客户在使用灭火系统产品时，很难做出正确的选择。为了帮助广大客户在选择产品的时候能够充分了解其性
能和特点，现从以下几个方面对这两种产品进行比对说明。希望能提供一些参考。
一、系统组成
（一）ABC超细干粉药剂，该类灭火剂呈粉体状，主要成分有：磷酸二氢铵、滑石粉、云母粉、活性白土、沸石粉、疏水白炭黑等，按照一定比例，经过超细化粉碎、除油除湿、硅化、恒温干燥、烘干等一系列步骤，最后成品即是ABC超细干粉灭火剂。由于充装的灭火剂粒径小，流动性好，有良好抗复燃性、弥散性和电绝缘性，因此既能应用于相对封闭空间全淹没灭火，也可用于开放场所局部保护灭火。无源型超细干粉灭火装置(灭火系统)是在火灾发生后，无需外部消防报警设备，灭火装置能自发启动，喷射超细干粉的自动灭火装置，适用于无人值守场所。源型超细干粉灭火装置(灭火系统)是在火灾发生后，依靠外部消防报警设备，手动或自动启动，喷射超细干粉的灭火装置，适用于经常有人停留的场所。根据GB16668-2010标准，干粉灭火系统按干粉的驱动方式可分为：a)贮气瓶型干粉灭火系统、b)贮压型干粉灭火系统、c)燃气驱动型干粉灭火系统，而GB50347－2004及DB37/T 1317－2009两个标准中，只有：全淹没灭火系统、局部应用灭火系统、预制灭火装置三种界定，标准中对预制灭火系统的规定过于简单。
GB50347－2004中规定：预制灭火系统应符合下列规定：
1、灭火剂存储量不得大于150kg。
2、管道长度不得大于20m。
3、工作压力不得大于2.5Mpa
DB37/T 1317－2009标准规定：预制灭火系统应符合下列规定：
1、灭火剂存储量不得大于150kg。
2、管道长度不得大于50m。
3、工作压力不得大于2.5Mpa
两个标准只是在管道长度上有所区别，并未列出预制灭火系统的型式，DB37/T 1317－2009标准在条文解释中注明为：“预制灭火装置即在生产厂家按规定的型号预制的灭火装置，如柜式超细干粉灭火装置，该类灭火装置与管网灭火系统相比，充装的灭火剂量相对少，灭火剂输送的管道相对短，保护范围相也对小，因此本规范对该类灭火装置规格及应用范围作了规定。”
（二）七氟丙烷药剂，HFC－227ea灭火剂是以物理灭火方式为主，化学灭火方式为辅的气体灭火剂，分子式为CF3CHFCF3，化学名称为七氟丙烷，其特点是无色、无味、不导电、无二次污染，对臭氧层的耗损潜能值（ODP）为零，符合环保要求。HFC－227ea灭火剂具有灭火效能高，不污染设备，电绝缘性好，灭火迅速等优点，是卤代烷灭火剂较理想的替代物。七氟丙烷灭火系统主要由：自动报警灭火控制系统、灭火剂储瓶、启动气体储瓶、瓶头阀、安全阀、电磁瓶头阀、选择阀、单向阀、压力开关、框架、喷嘴、管道系统等主要部件组成。根据使用要求，可组成单元独立系统、组合分配系统和无管网装置等多种形式，实施对单区和多区较大空间的消防保护。
二、灭火机理
（一）超细干粉的灭火机理主要是以化学灭火为主，通过化学、物理双重灭火机能扑灭火焰。从物理上实现了被保护物与空气的隔绝，阻断再次燃烧所需的氧气，以物理方式防止复燃；化学方面，自动灭火装置释放出的超细干粉灭火剂粉末通过与燃烧物火焰接触，产生化学反应迅速夺取燃烧自由基与热量，从而切断燃烧链实现对火焰的扑灭，灭火剂与火焰反应产生的大量玻离状物质吸附着在被保护物表面形成一层隔离层。
（二）HFC-227ea(七氟丙烷)灭火剂的灭火机理为抑制化学链反应，还兼有以冷却、降低氧浓度的作用，其灭火原理及灭火效率与卤代烷(Halon)“1301'’相类似，对于A类和B类火灾均能起到良好的灭火作用。
七氟丙烷灭火系统灭火剂的喷放时间小于8—10秒，能够在很短的时间内扑灭火灾，在火灾未造成损失之前就将其扑灭，能够有效的保护人身和财产的安全。
三、应用比较
1、使用场所。
超细干粉灭火系统适合于变配电站、发电房、电缆隧道、电缆沟、电缆井等带电设备火灾。七氟丙烷灭火系统适用场所主要有：
1) 计算机房、通讯机房、中央控制室精密仪器设备间等；
2) 贵重物品室、银行金库、档案库、图书馆等；
3) 变配电室、发电机房等；
4) 铁路、地铁、隧道、机场等控制室。
2、喷射物和分解产物对物品的影响。
1)、清洁度
超细干粉是气体和固体微粒的混合物，微粒不会自动挥发至大气中，且容易粘附在设备表面。灭火后会有一定的残留物，会对保护对象造成污染。
七氟丙烷是洁净气体灭火剂，灭火通风后，不留任何杂质。
2)、导电
超细干粉微粒不导电。
七氟丙烷是气体不导电。
国家规范要求使用清洁灭火剂目的，也在于灭火后设备能迅速投入使用。清洁灭火剂是一种在常温下能迅速蒸发，不留残余物，并且非导电、无腐蚀的气体灭火剂，超细干粉灭火系统显然不属此之列，其灭火后产生大量的残余物会对保护对象造成二次污染与损失。虽然火灾极少可能发生，但国内已有多起误喷事件，清洁灭火剂误喷后并不造成严重影响。超细干粉误喷后必然导致系统停顿，因此超细干粉应用应非常慎重。
3)、能见度的影响
超细干粉不透明，喷射后防护区内的能见度极低，直接影响人员逃生，因此不宜应用在经常有人场所。
七氟丙烷喷放时能见度比超细干粉略好。
4)、药剂的有效期限
ABC超细灭火剂的有效期限一般为四至六年，并与保存环境有关。使用超细干粉的防护区必须每6年时间对设备进行全套更换。
七氟丙烷灭火剂的有效期为五十年。七氟丙烷灭火设备的使用年限在20年以上，所以从长远来看，七氟丙烷灭火系统比超细干粉灭火系统更加经济。
5)、灭火速度。
为保护贵重物品，全淹没灭火系统要求灭火剂迅速充满防护区，并确保均匀分布。
超细干粉灭火剂是一种平均粒径小于5微米的粉体，贮存在容器中需要气体进行驱动释放，隋性气体驱动式的灭火装置（系统）一般为低压或中压驱动（灭火装置1.2Mpa，管网系统1.4Mpa）,灭火装置的喷射时间根据装置的规格大小有所区别，超细干粉灭火系统的喷射时间按相关标准设置，一般为全淹没灭火小于30秒，局部应用时小于60秒。
七氟丙烷灭火系统灭火剂的喷放时间小于8—10秒，且由于是高压储存，灭火剂能迅速充满整个防护区，遏制火灾的蔓延，并能迅速将其扑灭，能够有效的保护人身和财产的安全。
四、总结
综上所述超细干粉灭火系统是气体和粉粒微粒的混合物，灭火后会有一定的残留物，会对保护对象造成污染及二次损失，因此超细干粉预制灭火系统不应在有人员场所、有超净要求的场所、大空间场所使用。医院本是一个特殊场所，CT、X光室等重要精密仪器室更不应该
使用超细干粉灭火系统
七氟丙烷灭火系统在灭火时没有任何残留，且在一定浓度范围内不会对人体造成伤害，所以非常适用于人员密集的场所、有超净要求的场所及大空间场所使用。
根据多年实践经验，医院的消防灭火设备的选型，建议使用七氟丙烷自动气体灭火设备。
一. 主要用途与适用范围 1. 概述 七氟丙烷（HFC227ea）灭火剂具有无色、无味、灭火后无固、液相残留物，不导电、不击穿电子电器设备等良好的性质，它作为洁净的气体灭火剂对大气的臭氧层没有破坏作用，本身属于低毒，经过大量的毒性试验，七氟丙烷的毒性与1301相当，当设计浓度小于9%可用于经常有人工作的防护区，是一种理想的灭火剂。 七氟丙烷（HFC227ea）是一种有效的灭火剂，能够用于扑救可燃液体和可熔化固体的火灾、可燃固体的表面火灾、电气火灾。七氟丙烷液相储存具有良好的稳定性，应用于全淹没系统，灭火以冷却、降低氧浓度和化学抑制作用为原理，灭火效果好。适用于替代已有的卤代烷灭火系统，是卤代烷灭火剂较理想的替代品。 七氟丙烷灭火系统是由我国最早研制开发包括卤代烷1211、1301等气体灭火系统在内的一批消防行业专家研制出的一种新型气体灭火系统设备，其性能稳定可靠，功能完备，灭火效果良好，且安装、维护、操作简便，省时省力。 2. 适用的场所 电子计算机房、通讯机房、资料处理及贮存中心、紧急电力供应设施、发电机房、昂贵的医疗设施、图书馆和档案库、文物资料珍藏库等。 3. 七氟丙烷适合扑救以下物质火灾 ·可然液体和可熔化固体的火灾； ·可燃固体的表面火灾： ·电气火灾。 4. 七氟丙烷不适合扑救以下物质火灾 ·硝化纤维、氯酸钠、硝酸钠、火药等含氧化剂的化学制品火灾； ·活泼金属，如：钠、钾、镁、钛、铀、锆等； ·金属氢化物，如氢化钠、氢化钾等。 二. 系统技术参数 1. 七氟丙烷灭火剂 七氟丙烷灭火剂是不导电介质，不含水性物质，不含有固体粉尘、油渍，它是液态储存，气态释放。喷放后可自然排出或由通风系统迅速排除。现场无残留物，不会受到污染，善后处理方便。其物理特性见下表
气溶胶灭火系统和七氟丙烷灭火系统的比较 一、系统组成 （一）气溶胶灭火剂，是由氧化剂、还原剂及粘合物结合成的固体状态含能化学物质，属于烟火型灭火剂。气溶胶灭火系统由气溶胶灭火剂以及相应的贮存和启动装置组成，灭火剂在贮存装置内燃烧反应后直接喷放到防护区，属于无管网灭火系统。气溶胶胶粒具有高分散度、高浓度特点，大部分微粒直径小于1um，可较长时间悬浮在空气中，较易粘附在物体表面。其主要成份有金属盐类、金属氧化物以及水蒸汽、CO2、N2等，碱金属盐（钾盐等）和金属氧化物（K2O等）起主要灭火作用，灭火效率较高。 （二）七氟丙烷，HFC－227ea灭火剂是以物理灭火方式为主，化学灭火方式为辅的气体灭火剂，分子式为CF3CHFCF3，化学名称为七氟丙烷，其特点是无色、无味、不导电、无二次污染，对臭氧层的耗损潜能值（ODP）为零，符合环保要求。HFC－227ea灭火剂具有灭火效能高，不污染设备，电绝缘性好，灭火迅速等优点，是卤代烷灭火剂较理想的替代物。七氟丙烷灭火系统主要由：自动报警灭火控制系统、灭火剂储瓶、启动气体储瓶、瓶头阀、安全阀、电磁瓶头阀、选择阀、单向阀、压力开关、框架、喷嘴、管道系统等主要部件组成。根据使用要求，可组成单元独立系统、组合分配系统和无管网装置等多种形式，实施对单区和多区的消防保护。 二、灭火机理 （一）气溶胶的灭火机理主要是化学抑制，也有降温冷却的作用。 （二）HFC-227ea(七氟丙烷)灭火剂的灭火作用主要是化学抑制。 三、灭火效能 （一）全淹没的气溶胶灭火系统可以有效地扑灭A、B类火灾和E类电气火灾，对烃类（RH）物质的灭火效果尤其明显，如石油、柴油、天燃气和木材等。 （二）HFC-227ea灭火剂适用于扑救下列火灾： ●电气火灾； ●液体火灾或可熔化的固体火灾； ●固体表面火灾； ●灭火前能切断气源的气体火灾。
柜式七氟丙烷灭火装置说明书
柜式七氟丙烷灭火装置 使 用 说 明 书
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972-2010）和《柜式气体灭火装置》（GB16670-2006）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。 本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，
. 华电科学研究院科研二号楼消防工程二层发实验室七氟丙烷气体灭火系统 施工方案 杭州恒基消防工程有限公司 2014年11月
七氟丙烷气体灭火系统施工方案 目录 一、概述 3 二、施工依据 3 三、施工组织结构 4 四、气体灭火系统施工 5 五、火灾自动报警及其联动系统施工 13 六、安全措施 18 七、文明施工 20 八、成品保护 20 九、降低成本技术措施 21
一、工程概况： 2.2 本工程由综合楼、科研1号、科研2号楼、科研3号楼、综合楼、园区食堂、实验平台组成。科研2号楼、科研3号楼。建筑面积为7477m2,地上四层，计高20m.科研1号楼建筑面积2535m2,，地上四层局部三层，计高14.4m.宿舍建筑面积3138m2，地上六层，计高15.7m.食堂建筑面积616m2,计高5.7m。试验平台建筑面积3544m2,，地上一层，计高4m. 本工程二层共设有一套七氟丙烷气体灭火系统，七氟丙烷气体灭火系统均设有一个气瓶间。 二、施工依据： 1、施工图纸和技术要求 2、有关规范和规定 《气体灭火系统设计规范》（GB50370-2005） 《气体灭火系统施工及验收规范》（GB50263-97） 《火灾自动报警系统施工及验收规范》（GB50166-92） 《火灾自动报警系统设计规范》（GB50116-98） 3、相关厂家的《七氟丙烷气体灭火系统设计手册》 三、施工组织结构
四、气体灭火系统施工 4.1施工准备 4.1.1熟读图纸及主要组件的使用、维护说明书；充分了解产品的结构、技术参数、安装的特殊要求、维护方法与要求。 4.1.2对系统所用设备和材料必须有检验报告和合格证明。如储罐、压力控制监视报警系统、安全阀、压力开关、主控阀、选择阀、单向阀、喷嘴等，必须有国家质量监督检验测试中心的检验合格报告。而对集流管与管道附件则应有制造单位出具的检验合格报告，其中包括水压强度试验，气压严密性试验等；对灭火剂输送管道应有相应规格的材质证明，认真填写“钢管检查验收记录”，对安全阀上的安全膜片、膜片密封式容器阀上的密封膜片，可抽样检验，此类产品必须有生产厂出具的同批产品的检验报告和合格证。 4.1.3机具准备 4.2施工方法和技术质量要求
七氟丙烷、超细干粉、气溶胶各种灭火系统对比分析
七氟丙烷、超细干粉、气溶胶各种灭火系统对比分析 发布日期：2016-05-07 来源：消防网浏览次数：384 七氟丙烷、超细干粉、气溶胶……各种灭火系统您了解多少？今天小编为您精心整理了三 者之间的用途和特点。 七氟丙烷气体自动灭火系统用途和特点 七氟丙烷（FM200）自动灭火系统是一种现代化消防设备。中华人民共和国公安部于2001年8月1日发布了公消【2001】217号《关于进一步加强哈龙替代品及其替代技术管理的 通知》。通知中第一推荐七氟丙烷(HFC－227e a)气体自动灭火系统为卤代烃类哈龙替代灭火系统。通知明确规定：七氟丙烷气体自动灭火系统属于全淹没系统，可以扑救A（表面火）、B、C类和电器火灾，可用于保护经常有人的场所和高精密电子仪器、设备、及贵重物品。七氟丙烷（FM200）灭火剂无色、无味、不导电、无二次污染。对臭氧层的耗损潜能值（ODP）为零，符合环保要求，其毒副作用比卤代烷灭火剂更小，是卤代烷灭火剂较理想的替代物。七氟
粉尘细小，微粒具有一定重量，在空气中漂浮时间有限，一旦沉降下来不会再运动。当有遮挡物时，很难超越过去，将影响灭火效能，灭火中和灭火后会产生二氧化碳、水蒸气等副产品。在灭火中和灭火后对所有设备和环境均有污染，很难将5～20μm小颗粒的灰尘清除干净，特别是安装在海滩、湿度较大环境中的风力发电机组，设备短时间内不能恢复正常工作，虽然成本低，若误启动或灭火后维护、清理成本较高，若清除不干净，设备会经常出现故障，甚至会报废。 气溶胶自动灭火装置用途和特点 气溶胶灭火剂可分为热气溶胶和冷气溶胶。目前国内工程上应用的气溶胶灭火装置都属于 热型，冷气溶胶灭火技术还处于研制阶段，无正式产品。气溶胶自动灭火装置只适用于较小的防护区，因气溶胶灭火气体从装置中喷出压力很小，大约为0.02MPa左右，喷射距离1～2m，气溶胶灭火气体比重很小，略比空气重一点，先飘向防护区顶部后，再逐步沉降于防护区底
气溶胶灭火装置操作规程 一、气溶胶的灭火机理 热气溶胶是由凝集法形成的凝集性气溶胶，生成的燃烧产物在离开火焰后冷却而凝集成固态粒子。由于其粒径小，扩散性能好，可以扩散到灭火空间的任一角落，而且沉降作用较弱，粒子可以在防火保护空间长时间地保持悬浮状态，而作为全淹没灭火剂使用。 气溶胶中占绝对多数的是气体，固体颗粒主要是金属氧化物和碳酸盐类，气体产物是N2，少量CO2和CO，主要靠固体微粒吸热分解降温作用，气相和固相的化学抑制作用及惰性气体的稀释作用实现灭火。形成的气溶胶固体微粒直径在1μ m左右，这个粒级的粒子粒径远小于干粉灭火剂的极限粒径。进入到火焰中的微粒，从火焰中吸收热量自身温度升高(热熔作用)，当温度上升到一定值时，微粒发生熔化，气化或分解，进一步吸收热量，其吸热降温作用是很明显的。例如K2O 在温度大于350℃时分解，K2CO3，温度大于891℃就会分解起吸热反应。对于小粒子来说，气化分解生成的气体物质对火焰均相抑制作用过程起主导作用，并且由于小粒子在火焰中的驻留时间较长，其非均相抑制作用也得到增强。此外小粒子的气化分解能使火焰得到冷却，因而在气溶胶灭火过程中存在着物理灭火作用和化学灭火作用的协同效应，灭火效率较高。 由于形成的气溶胶微粒非常小，具有较强的扩散性，气溶胶可以绕过障碍物流动，可以进入到微小空隙之内，具有
类似于气体的性质。气溶胶固体微粒具有较大的表面积，并能在可燃物火焰中吸热，发生气化和分解反应而降低火焰温度，其均相和非均相化学抑制作用都非常强，因而具有较高的灭火效力。 二、气溶胶灭火系统组件及功能作用 灭火系统主要包括三部分：灭火装臵、控制装臵和报警装臵。 灭火装臵主要由药筒、气体发生器、箱体组成。药筒由电点火器、引燃药、灭火药剂和外壳组成，药简装在气体发生器内。气体发生器一般由消焰冷却室和冷却室组成，发生器装在箱体内。箱体只起保护装饰作用，根据不同型号一个箱体可装数个气体发生器。 报警装臵包括：感烟探测器、感温探测器、放气指示灯、声光报警盒、紧急启停按钮等。 控制装臵一般均具有双回路火警探测报警功能，提供故障报警输出、火警报警输出，可贮存火警、操作记录等。 当有火灾发生时，温感、烟感探测器均探测到火灾信号后，控制装臵发出复合火警报警声。此时，若控制装臵处在手动状态下，值班人员可立刻通过紧急启停按钮和控制装臵本身的急启按钮启动灭火装臵，实现灭火。若控制装臵处在自动状态下，一般经过30s延时后，控制装臵便输出一个启动电流至灭火装臵引发电点火器，由电点火器点燃引燃剂，使点火能量扩大，再点燃灭火剂，灭火剂进行燃烧化学反应产生气溶胶。产生的气溶胶经消焰、冷却后由喷口喷出，到

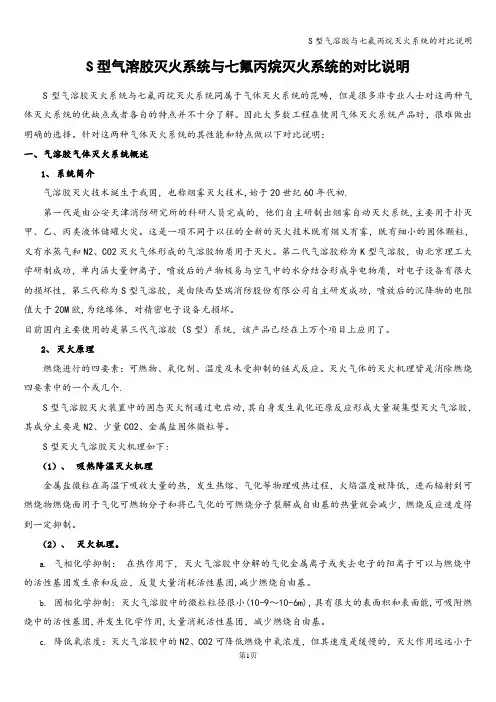

S型气溶胶灭火系统与七氟丙烷灭火系统 在实际应用中对比说明 1.综合费用的比较 通过在多个项目系统招标的情况看，S型气溶胶灭火系统比七氟丙灭火系统系统低，消防建设项目综合费用涉及面很广，既包括灭火系统一次性工程投资费用，又包括系统投入运行后装置的维护保养费，如日常管理人员的正常开支，设备的年度定期检查检测费用，药剂的补充安装费用，零件的正常损坏更换费等。系统越复杂、庞大，设备就越多，工程投资费与维护保养费就越高。S型气溶胶灭火系统相对于七氟丙灭火系统的贮存压力为零，系统简单、维护简便，因此从综合费用方面比较，S型气溶胶灭火系统相对于七氟丙灭火系统有着相当明显的优势。 2.基站荷载比较 国家标准《建筑结构荷载规范》（GB50009-2001）规定：民用建筑面均布荷标准为200kg/m2，而90L规格的七氟丙灭火装置加上控制瓶组约300公斤，但其底面积只有0.3m2，已经大大超过国家标准，而以型气溶胶灭火系统最大规格10公斤为例，总重量为50公斤，且可根据实际需要挂在墙上，这就从根本上避免了基础的荷载问题，无须采取加固措施。 3.对防护区要求 《气体灭火系统设计规范》(GB50370-2005)第6.0.8条规定：防护区内设置预制灭火系统的充装压力不应大于2.5MPa,而七氟丙灭火系统的充装压力则在4.6-6.5MPa之间，从此可看出七氟丙灭火系统的充装压力已远远超出上述规定。 S型气溶胶灭火系统比七氟丙灭火系统对防护区的护围结构及环境的要求要低。S型气溶胶灭火系统在实施灭火时所产生的气体量比七氟丙灭火系统要少50％以上，再加上喷放相对缓慢，不会造成防护区内压力急速明显上升，所以，当采用S型气溶胶灭火系统时可以放宽对围护结构承压的要求。
