气溶胶和七氟丙烷气体灭火系统区别灭火器消防系统经过如此长时间不断的发展，现如今主要形成了两大体系，分别是——七氟丙烷灭火系统与气溶胶灭火系统。虽然两者同为灭火系统，但是两者在适用场所，具体功效等方面仍然存在巨大的差异。为了让大家更好的区分两者，同时更好的根据不同的场所及需求选用最合适的气体灭火器，下面我们就从两者的灭火原理、特点来了解下这两种气体灭火系统。
一．基本区别：
气体灭火系统的区别主要体现在所使用的灭火剂上。
七氟丙烷灭火系统：
使用的灭火剂七氟丙烷（HFC-227ea、FM-200）是一种无色、无味、不导电、无二次污染的气体。具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，在环保性能明显优于以往使用的卤代烷，是目前为止研究开发的比较完善的一种洁净气体灭火剂，被公认是替代卤代烷1301、1211最理想的灭火剂之一。
气溶胶气体灭火系统：
使用的灭火剂气溶胶是一种最新型灭火剂。通俗来说气溶胶就是细小的固体微粒分散在气体中形成的稳定物态体系，专业的来说气溶胶特指以气体为分散介质，以固态的微粒为分散质的胶体体系，如自然界中的云、烟、雾等，其具有气体的流动性，可绕过障碍物扩散。而且气溶胶灭火装置中的灭火剂是以固态的形式保存的，使用时再通过氧化还原反应喷放出来形成气溶胶，因此在节约空间缩小体积上它具有绝对的优势。
二、灭火原理
七氟丙烷灭火原理：
主要是通过灭火剂的化学催化和净化作用大量捕捉、消耗火焰中的自由基，抑制燃烧的链式反应，从而达到灭火的目的。因此，此系统以化学灭火方式为主，有灭火效率高、速度快、灭火剂用量等优点。
气溶胶气体灭火原理：
总的来说有三个方面；
1、利用金属盐微粒在高温下发生热熔、气化等物理现象吸收大量的热，使得火焰温度被降低，进而辐射到可燃物燃烧面，使得燃烧速度受到抑制。
2、化学抑制灭火机理：
a、气体化学抑制：在热的作用下，灭火气溶胶中分解的气化金属离子或是去电子的阳离子可以与燃烧中的活性基团发生气和反应，反复大量消耗活性基团，减少燃烧自由基；
b、固相化学抑制：灭火气溶胶中的微粒粒径小，具有很大的表面积和表面能，可吸附燃烧中的活性基团，并发生化学作用，大量消耗活性基团，减少燃烧自由基。
3、降低氧浓度：灭火气溶胶中的N2、CO2可降低燃烧中氧浓度，但其速度是缓慢的，灭火效率远远小于吸热降温、化学抑制。
三、特点：
七氟丙烷灭火装置：七氟丙烷是一种不导电，不破坏大气臭氧层，常温、常压条件下能全部挥发的灭火剂，灭火效率高、灭火速度快，而且灭
火后无残留。主要用于全淹没系统，可以扑救A、B、C类火灾和电器火灾，被广泛用于保护经常有人停留和工作的场所。但是因其属于含氟化和物，高温受热后分解产生的氢氟酸会对保护对象的金属、玻璃表面产生腐蚀；对停留防护区内的人员也有一定的毒性。另一大缺点是其温室效应值较高，大气存活寿命也相应较长。
气溶胶气体灭火装置：因为气溶胶具有吸热降温、化学抑制双重灭火特性，故而灭火效率较一般灭火剂更高，同时也是一种主要由N2、少量CO2、金属盐固体微粒组成的无毒物质，对电器和人体健康不会形成二次损坏。另外由于气溶胶在灭火装置内保持固体常压存放，所以使得体积和重量得以大大的减轻。然而这种装置难以用于人流量大的场所和易燃易爆场所。
综上所述，我们在选用气体灭火系统时，必须根据使用场所的需求，在对比两者的特点、灭火原理后，选择适用的气体灭火系统，才能达到最好的灭火效果。

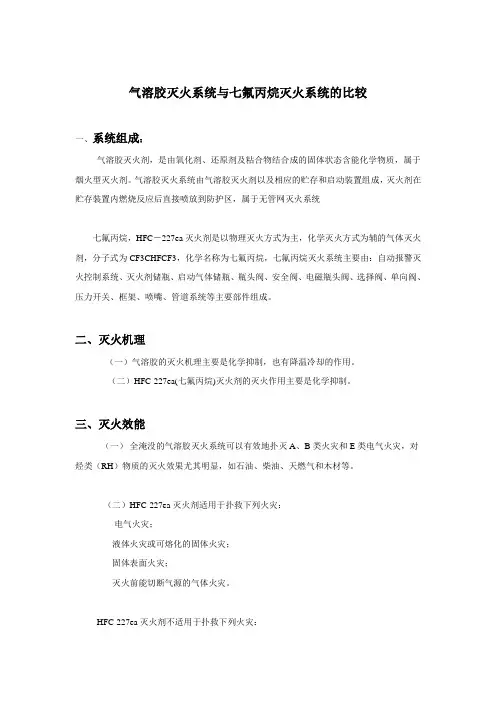

气溶胶灭火系统和七氟丙烷灭火系统的比较 一、系统组成 （一）气溶胶灭火剂，是由氧化剂、还原剂及粘合物结合成的固体状态含能化学物质，属于烟火型灭火剂。气溶胶灭火系统由气溶胶灭火剂以及相应的贮存和启动装置组成，灭火剂在贮存装置内燃烧反应后直接喷放到防护区，属于无管网灭火系统。气溶胶胶粒具有高分散度、高浓度特点，大部分微粒直径小于1um，可较长时间悬浮在空气中，较易粘附在物体表面。其主要成份有金属盐类、金属氧化物以及水蒸汽、CO2、N2等，碱金属盐（钾盐等）和金属氧化物（K2O等）起主要灭火作用，灭火效率较高。 （二）七氟丙烷，HFC－227ea灭火剂是以物理灭火方式为主，化学灭火方式为辅的气体灭火剂，分子式为CF3CHFCF3，化学名称为七氟丙烷，其特点是无色、无味、不导电、无二次污染，对臭氧层的耗损潜能值（ODP）为零，符合环保要求。HFC－227ea灭火剂具有灭火效能高，不污染设备，电绝缘性好，灭火迅速等优点，是卤代烷灭火剂较理想的替代物。七氟丙烷灭火系统主要由：自动报警灭火控制系统、灭火剂储瓶、启动气体储瓶、瓶头阀、安全阀、电磁瓶头阀、选择阀、单向阀、压力开关、框架、喷嘴、管道系统等主要部件组成。根据使用要求，可组成单元独立系统、组合分配系统和无管网装置等多种形式，实施对单区和多区的消防保护。 二、灭火机理 （一）气溶胶的灭火机理主要是化学抑制，也有降温冷却的作用。 （二）HFC-227ea(七氟丙烷)灭火剂的灭火作用主要是化学抑制。 三、灭火效能 （一）全淹没的气溶胶灭火系统可以有效地扑灭A、B类火灾和E类电气火灾，对烃类（RH）物质的灭火效果尤其明显，如石油、柴油、天燃气和木材等。 （二）HFC-227ea灭火剂适用于扑救下列火灾： ●电气火灾； ●液体火灾或可熔化的固体火灾； ●固体表面火灾； ●灭火前能切断气源的气体火灾。
