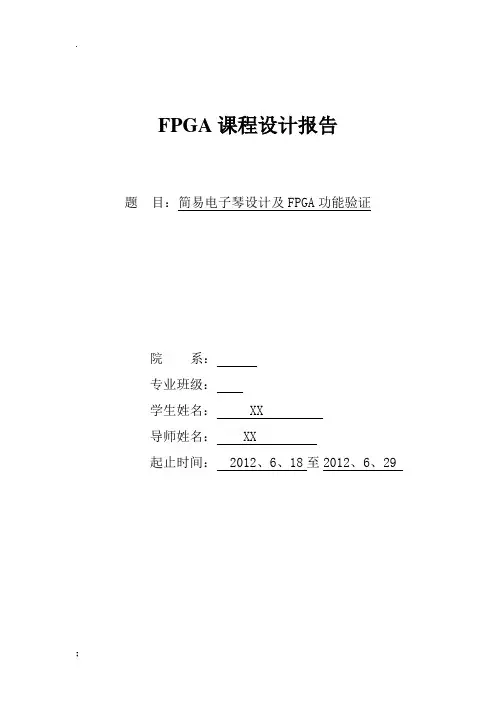

邮电大学
FPGA课程设计报告
题目：简易电子琴设计及FPGA功能验证
院系：
专业班级：
学生：XX
导师：XX
起止时间：2012、6、18至2012、6、29
一、课程设计任务：
本设计一个简易电子琴，具体功能如下：
1、具有手动弹奏和自动播放功能；
2、以按键或开关作为电子琴的琴键，输出7个音节的音阶；
3、可以自动播放曲目至少两首。
二、课程设计目的：
1、培养综合运用知识和独立开展实践创新的能力；
2、深入学习Verilog HDL，了解其编程环境；
3、学会运用Modelsim和Quartus II等编程仿真软件；
4、将硬件语言编程与硬件实物功能演示相结合，加深理解Verilog HDL的学习；
三、使用环境：
1、软件：Modelsim和Quartus II等编程仿真软件；
2、硬件：FPGA开发板。
四、课程设计详细方案及功能验证：
1、总体实现方案：
1、简易电子琴的设计通过软硬件结合实现，硬件系统包括主控器芯片、9个按键、LED、蜂鸣器等，软件资源包括编写Verilog HDL程序的应用软件Modelsim和仿真软件Quartus II。电子琴有按键代替琴键的弹奏功能和自动播放功能。
2、整个程序总共分5个模块：主模块，按键模块，曲目1模块，曲目2模块，
曲目3模块。
整个方案总共用了9个按键（key1~key9），按键key1~key7作为琴键，通过这七个按键键入不同的音阶。主模块中key8、key9两个按键用于选择是自动播放还是弹奏曲目，令mm=（key8、key9），用mm值的不同选择调用不同模块。如果mm=00，则程序调用按键模块；如果mm=01，则调用曲目1模块，播放曲目1；如果mm=10，则调用曲目2模块，播放曲目2；如果mm11，则调用曲目3模块，播放曲目3。
本次设计的框图：
2、输入输出信号描述：
具体功能描述：
3、顶层划分：
主模 （outclk beep_r
4、主要模块：
主模块：
功能描述：是四个子模块的核心，通过主模块分别调用四个不同的子模块。管脚描述：
按键模块：
功能描述：通过按键key1~key7键入不同的7个音阶，频率不同则蜂鸣器发音就不同；通过mm=（key8、key9）的值选择调用不同曲目模块。
管脚描述：
曲目模块：
功能描述：不同的曲目模块输出不同的曲调，根据高低音对应的频率不同输出不同曲调的曲目。在50MHZ的情况下对主时钟分频得到6MHZ的频率，得到在6MHZ下对应的音阶及其对应频率，以及分频数，通过计数分频数，来对不同频率的声音进行输出，实验箱原始时钟为50MHz，分频后变成不同的频率输出，
通过蜂鸣器输出不同频率的声音。音乐的节拍通过分频变为4Hz，作为1/4拍，即每个单位时长0.25s。
管脚描述：
信号名称输入/ 输出源功能描述
inclk Input Pin 系统时钟50MHz
Key(8~9) Input Pin 选择曲目
Beep3 Output Pin 输出曲目
5、功能仿真：
1、综合：
2、总体电路图：
3、所有输入输出信号：
4、管脚分配：
输入信号：一个时钟信号，9个按键；
输出信号：一个数码管输出，一个蜂鸣器输出音调。
5、时序仿真：
仿真结果；设置输入信号key1~key7为高电平，此时设置key8~key9=01，即mm=01，在数码管应该显示1，在仿真结束后，如图示数码管为11111001，即
为1，outclk为蜂鸣器的输出，如图示也正确，所以本设计经过仿真证明正确可行。
6、硬件测试结果：
在时序验证后下载，通过硬件测试，实验达到预期效果，当mm（key8~key9）=00时，通过key1~key7这7个按键的键入蜂鸣器可以发出do~xi的七个音阶的音，即表示了电子琴的弹奏功能；当mm=01时，播放了第一首歌；mm=10时，播放了第二首歌；mm=11时，播放第三首歌。通过硬件的测试，所有的设计目标均实现。
7、对结果和结论的问题讨论：
实验过程中，蜂鸣器发音时好时坏，有时比较低沉，有时却比较尖锐，这可能是对主系统分频不精确导致的结果，当对主系统时钟不同分频时，结果都不同，最终在多次试验下，得到在6M时钟频率下效果最为理想。
8、音阶及其对应频率（时钟频率为50MHz分为6MHz）
五、心得体会：
在这次课程设计之前，其实做过了单片机关于蜂鸣器方面的实验，上手起来还是很快的，开始时，先按照老师的要求，写规，确定实现方案，然后在逐一细化，一步一步按照要求去完成整个设计。本次设计要用quartusII软件，由于之前对此软件不是太熟悉所以导致了一些错误和问题的发生，所以这次课程设计中认真学习了quartusII软件的具体使用步骤和操作流程，对所有可能出现的问题进行逐一攻破。通过这次实验，我不但熟悉了quartusII软件，也了解了开发的最基本流程和方法，也进一步加深了对Verilog编程语言的理解，最重要的是锻炼了我独立思考和分析的逻辑能力，通过从顶向下的设计方法，一步步实现，然后将整个设计串套起来，是我对设计的流程以及编程有了很大的提高。
通过此次硬件课程设计，使我越来越认识到一点，编程对项目实现有着至关重要的作用，我们在硬件开发的过程中必须重视编程，将编程看作是完善开发的不可缺少的一部分。在一次次的反复设计、论证和测试中，不仅提高了逻辑分析能力、全面分析问题的能力，还提升了发现问题、解决问题的能力。虽然设计过程比较繁琐，大大小小也出现了许多问题，但这却磨练了我的意志。通过各方面的学习，使我的知识面进一步拓宽了。同时，通过本次课程设计，使我也发现了自己的不足，例如：逻辑分析能力不突出，编程能力不足，解决问题的能力不足，使我认识到在以后的学习中在这些方面要多努力，加以改进，提升自我能力。我相信通过这次课程设计的学习，对我以后有着十分重要的影响和作用。
附代码：
module
dianziqin(inclk,outclk,key1,key2,key3,key4,key5,key6,key7,key8,key9,num);
input inclk;
input key1,key2,key3,key4,key5,key6,key7,key8,key9;
output outclk;
output[7:0]num;
reg [7:0] num;
reg outclk,clk_6M;
reg [3:0]c;
wire out1,out2,out3,out4;
wire[8:0] key;
reg [1:0]mm;
assign key = {key1,key2,key3,key4,key5,key6,key7,key8,key9}; //由按键拼键为变量key
//调用子调块
digital_piano m1(
.inclk(inclk),
.key1(key1),
.key2(key2),
.key3(key3),
.key4(key4),
.key5(key5),
.key6(key6),
.key7(key7),
.beep4(out4)
);
bell m2(
.inclk(inclk),
.beep1(out1)
);
bell2 m3(
.inclk(inclk),
.beep2(out2)
);
bell3 m4(
.inclk(inclk),
.beep3(out3)
);
always(posedge inclk)
begin
if(c<4'd8)
c<=c+4'd1;
else
begin
c <= 4'd0;
clk_6M <= ~clk_6M;
end
end
always (posedge clk_6M) //在时钟的上升沿检测是否有按键按下begin
if(key == 9'b111111110)
mm <= 2'b01;
else if(key==9'b111111101)
mm <= 2'b10;
else if(key==9'b111111100)
mm <= 2'b11;
else mm <= 2'b00;
end
always(mm)
begin
case(mm)
2'b01:num<=8'b11111001;
2'b10:num<=8'b10100100;
2'b11:num<=8'b10110000;
default:num<=8'b11000000;
endcase
end
always (mm) //按键响应
begin
if(mm == 2'b01)
outclk <= out1;
else if(mm == 2'b10)
outclk <= out2;
else if(mm == 2'b11)
outclk <= out3;
else outclk <= out4;
end
endmodule
//digital_piano子模块
module digital_piano(inclk,key1,key2,key3,key4,key5,key6,key7,beep4); input inclk,key1,key2,key3,key4,key5,key6,key7;
output beep4;
wire [6:0] key_code;
reg [3:0] c;
reg clk_6M;
reg beep_r;
reg [15:0] count;
reg [15:0] count_end;
parameter Do = 7'b1111110,
re = 7'b1111101,
mi = 7'b1111011,
fa = 7'b1110111,
so = 7'b1101111,
la = 7'b1011111,
si = 7'b0111111;
assign key_code = {key7,key6,key5,key4,key3,key2,key1}; assign beep4 = beep_r; //输出音乐
always(posedge inclk)
begin
if(c<4'd8)
c<=c+4'd1;
else
begin
c <= 4'd0;
clk_6M <= ~clk_6M;
end
end
always(posedge clk_6M) //分频模块，得出乐谱
begin
count <= count + 16'd1; //计数器加1
if(count == count_end)
begin
count <=16'd0; //计数器清零
beep_r <= !beep_r;
end
end
always(posedge clk_6M) //状态机，根据按键状态，选择不同的音符输出
begin
case(key_code)
Do: count_end <= 16'd11450;
re: count_end <= 16'd10204;
mi: count_end <= 16'd09090;
fa: count_end <= 16'd08571;
so: count_end <= 16'd07802;
la: count_end <= 16'd06802;
si: count_end <= 16'd06060;
default:count_end <= 16'd0;
endcase
end
endmodule
//bell子模块《两只老虎》
module bell(inclk,beep1);
input inclk; //系统时钟
output beep1; //蜂鸣器输出端reg [3:0]high,med,low;
reg [15:0]origin;
reg beep_r; //寄存器
reg [7:0]state;
reg [15:0]count;
assign beep1=beep_r; //输出音乐
//时钟频率6MHz
reg clk_6MHz;
reg [2:0]t1;
always(posedge inclk)
begin
if(cnt1<3'd8)
cnt1<=cnt1+3'b1;
else
begin
cnt1<=3'b0;
clk_6MHz<=~clk_6MHz;
end
end
//时钟频率4MHz
reg clk_4Hz;
reg [24:0]t2;
always(posedge inclk)
begin
if(cnt2<25'd1*******)//
cnt2<=cnt2+25'b1;
else
begin
cnt2<=25'b0;
clk_4Hz<=~clk_4Hz;
end
end
always (posedge clk_6MHz)
begin
count <= count + 1'b1; //计数器加1 if(count == origin)
begin
count <= 16'h0; //计数器清零
beep_r <= !beep_r; //输出取反end
end
always(posedge clk_4Hz)
begin
case({high,med,low})
12'b000000010000:origin=11466;//mid1
12'b000000100000:origin=10216;//mid2
12'b000000110000:origin=9101; //mid3
12'b000001000000:origin=8590; //mid4
12'b000001010000:origin=7653; //mid5
12'b000001100000:origin=6818; //mid6
12'b000000000101:origin=14447;//low5
