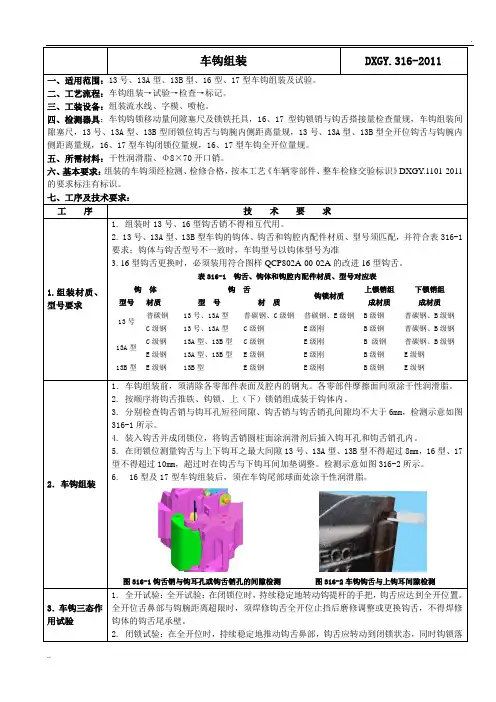

车钩组装DXGY.316-2011
一、适用范围：13号、13A型、13B型、16型、17型车钩组装及试验。
二、工艺流程：车钩组装→试验→检查→标记。
三、工装设备：组装流水线、字模、喷枪。
四、检测器具：车钩钩锁移动量间隙塞尺及锁铁托具，16、17型钩锁销与钩舌搭接量检查量规，车钩组装间隙塞尺，13号、13A型、13B型闭锁位钩舌与钩腕内侧距离量规，13号、13A型、13B型全开位钩舌与钩腕内侧距离量规，16、17型车钩闭锁位量规，16、17型车钩全开位量规。
五、所需材料：干性润滑脂、Φ8×70开口销。
六、基本要求：组装的车钩须经检测、检修合格，按本工艺《车辆零部件、整车检修交验标识》DXGY.1101-2011的要求标注有标识。
七、工序及技术要求：
工序技术要求
1.组装材质、型号要求1. 组装时13号、16型钩舌销不得相互代用。
2. 13号、13A型、13B型车钩的钩体、钩舌和钩腔内配件材质、型号须匹配，并符合表316-1要求；钩体与钩舌型号不一致时，车钩型号以钩体型号为准
3. 16型钩舌更换时，必须装用符合图样QCP802A-00-02A的改进16型钩舌。
表316-1 钩舌、钩体和钩腔内配件材质、型号对应表
钩体钩舌
钩锁材质
上锁销组
成材质
下锁销组
成材质
型号材质型号材质
13号
普碳钢13号、13A型普碳钢、C级钢普碳钢、E级钢B级钢普碳钢、B级钢
C级钢13号、13A型C级钢E级刚B级钢普碳钢、B级钢13A型
C级钢13A型、13B型C级钢E级刚 B 级钢普碳钢、B级钢
E级钢13A型、13B型E级钢E级刚B级钢E级钢
13B型E级钢13B型E级钢E级刚B级钢E级钢
2．车钩组装1．车钩组装前，须清除各零部件表面及腔内的钢丸。各零部件摩擦面间须涂干性润滑脂。
2. 按顺序将钩舌推铁、钩锁、上（下）锁销组成装于钩体内。
3. 分别检查钩舌销与钩耳孔短径间隙、钩舌销与钩舌销孔间隙均不大于6mm，检测示意如图316-1所示。
4. 装入钩舌并成闭锁位，将钩舌销圆柱面涂润滑剂后插入钩耳孔和钩舌销孔内。
5. 在闭锁位测量钩舌与上下钩耳之最大间隙13号、13A型、13B型不得超过8mm，16型、17型不得超过10mm，超过时在钩舌与下钩耳间加垫调整。检测示意如图316-2所示。
6. 16型及17型车钩组装后，须在车钩尾部球面处涂干性润滑脂。
图316-1钩舌销与钩耳孔或钩舌销孔的间隙检测图316-2车钩钩舌与上钩耳间隙检测
3．车钩三态作用试验1. 全开试验：全开试验：在闭锁位时，持续稳定地转动钩提杆的手把，钩舌应达到全开位置。全开位舌鼻部与钩腕距离超限时，须焊修钩舌全开位止挡后磨修调整或更换钩舌，不得焊修钩体的钩舌尾承壁。
2. 闭锁试验：在全开位时，持续稳定地推动钩舌鼻部，钩舌应转动到闭锁状态，同时钩锁落到闭锁位置，此时向外搬动钩舌鼻部，钩舌呈牵引状态时上中、下三处分别测量钩舌鼻部与钩腕的距离: 16型、17型车钩闭锁位钩舌内侧面与钩体正面距离不大于97mm，闭锁检测示意如图316-3所示；13A型、13B型车钩闭锁位钩舌与钩腕内侧距离不大于127mm；13号车钩闭锁位钩舌与钩腕内侧距离：装用13号钩舌时不大于130mm，装用13A型钩舌时不大于127mm，闭锁位检测示意如图316-4所示。
图316-3 16、17型车钩闭锁位检测图316-4 13号、13A型、13B型车钩闭锁位检测3. 开锁试验：在闭锁位时，转动钩提杆的手把，使钩锁坐锁面抬高到钩舌尾部以上。在此过程中钩舌不应转动，钩舌仍处在闭锁位置。当回转钩提杆并落下钩锁时，钩锁应坐在钩舌推铁的锁座面上。此时用手扳动钩舌鼻部，钩舌应能转动到全开位置，钩舌张开最大量时，须符合: 16型、17型车钩全开位钩舌鼻部与钩腕的内侧距离不小于219mm，全开位检测示意如图316-5所示；13A型、13B型车钩全开位钩舌鼻部与钩腕的内侧距离不大于242mm；13号车钩全开位钩舌鼻部与钩腕的内侧距离：装用13号钩舌时不大于245mm，装用13A型钩舌时不大于242mm。13号、13A型、13B型车钩全开位钩舌鼻部与钩腕的内侧距离超限时，可堆焊钩舌全开位止挡进行调整，但禁止焊修钩耳根部弯角，开锁位检测示意如图316-4所示。
图316-5 16、17型车钩全开位检测图316-6 13号、13A型、13B型车钩全开位检测
4. 车钩防跳性能检查1. 16型、17型车钩防跳性能检查：在闭锁位置时，车钩闭锁显示孔须全部露出。使用“钩锁托具”向上托起钩锁，并使钩锁腿贴靠后壁，如图316-7 (a)所示；此时使用专用量具测量下锁销顶面与钩舌座锁台下面的搭接量，须为6.5～14.5mm，如图316-7-19(b)所示。搭接量小于6.5mm时，须更换下锁销或下锁销组成等进行调整；搭接量仍不足6.5mm时，可将钩腔钩锁导向台堆焊后磨平，钩锁导向台示意如图316-8所示。
（a）（b）
图316-716型、17型车钩防跳性能检查示意图
图316-816型、17型车钩钩锁导向台示意图
2. 16型、17型车钩下锁销杆防跳性能检查：将下锁销杆向上托起，使下锁销杆的防跳台与
钩体的防跳台贴靠，此时向开锁方向转动下锁销，如图316-9所示，下锁销不得转动，下锁
销、钩锁上移不得使车钩开锁。
图316-916型、17型车钩下锁销杆防跳性能检查示意图
3. 13号、13A型、13B型上作用车钩防跳性能检查:闭锁位置时使用“钩锁托具”向上托起
钩锁至极限位置，并使钩锁腿贴靠下锁销孔后壁，不得开锁，如图316-10所示；此时钩锁移
动量须为3～11mm。
图316-1013号、13A型、13B型上作用车钩防跳性能检查示意图
5．安装钩舌销
开口销
钩舌销安装Φ8mm×70mm开口销，劈开角度须不小于60°。
6．涂打标记1．车钩组装合格后，涂打检修标记，示意图如图316-11所示。
2．车钩检修单位简称及年、月涂打在钩身上平面距钩头后肩80mm处；标记的纵向中心与钩体的纵向中心重合；标记为白色油漆。
3．标记字号为20号字，检修车间、检修年月（4位数）、检修日期（2位数）；检修车间简称与检修年、月、日间隔15mm，其他每字间隔5mm。
图316-11 钩体检修标记
