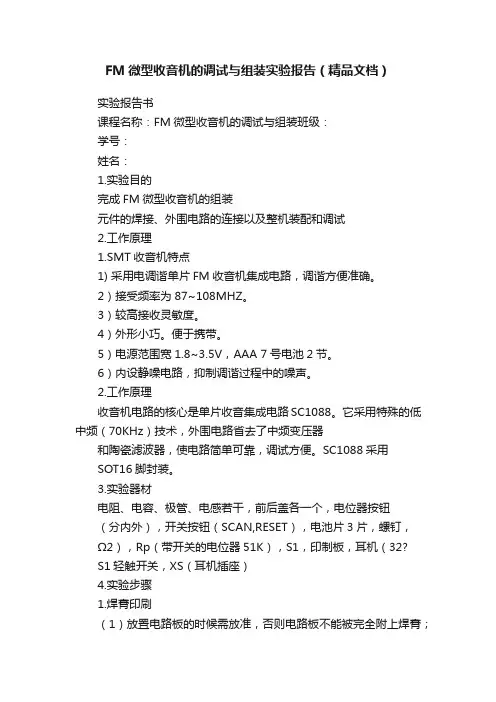

实验报告书
课程名称：FM微型收音机的调试与组装班级：
学号：
姓名：
1.实验目的
完成FM微型收音机的组装
元件的焊接、外围电路的连接以及整机装配和调试
2.工作原理
1.SMT收音机特点
1) 采用电调谐单片FM收音机集成电路，调谐方便准确。
2）接受频率为87~108MHZ。
3）较高接收灵敏度。
4）外形小巧。便于携带。
5）电源范围宽1.8~3.5V，AAA 7号电池2节。
6）内设静噪电路，抑制调谐过程中的噪声。
2.工作原理
收音机电路的核心是单片收音集成电路SC1088。它采用特殊的低中频（70KHz）技术，外围电路省去了中频变压器
和陶瓷滤波器，使电路简单可靠，调试方便。SC1088采用
SOT16脚封装。
3.实验器材
电阻、电容、极管、电感若干，前后盖各一个，电位器按钮
（分内外），开关按钮（SCAN,RESET），电池片3片，螺钉，
Ω2），Rp（带开关的电位器51K），S1，印制板，耳机（32?
S1轻触开关，XS（耳机插座）
4.实验步骤
1.焊膏印刷
（1）放置电路板的时候需放准，否则电路板不能被完全附上焊膏；（2）刮焊锡膏的时候把握一定角度，不能太用力，否则焊锡膏过多不利于贴片及回流焊。
2.贴片
按位置用镊子贴上指定元件，注意大小、方向以及正反，放置时须放正，若放斜容易造成相邻管脚之间焊膏短路，必须垂直拿起后重新放置。
3.检查
4.再流焊
平稳的放进再流焊机，等待结束。
5.安装THT分立元器件
用传统的方法将元器件焊接到电路板上，避免虚焊、短路以及元件的正负引脚别弄错；不要忘记焊接跨接线J1、J2；耳机插孔焊接时须插着耳机焊。
6.调试
搜索电台，调接收频段。
7.总装
5.注意事项
1.打开时请小心，不要将塑料袋撕破, 以免材料丢失。
2.清点材料时请将机壳后盖当容器，将所有的东西都放在里面。
3.清点完后请将材料放回塑料袋备用。
4.暂时不用的请放在塑料袋里。
5.焊接前电阻要看清阻值大小，并用万用表校核。电容、二极
管要看清极性。
6.一旦焊错要小心地用烙铁加热后取下重焊。拨下的动作要轻，
如果安装孔堵塞，要边加热，边用针通开。
7.电阻的读数方向要一致，色环不清楚时要用万用表测定阻值
后再装。
8.上螺丝、螺母时用力要合适，不可用力太大
6.实验过程与心得
在制作FM微型收音机之前，我们先进行焊锡的练习。管只是简单的步骤，但做好却不容易。锡若过少，则可能会虚焊；锡若过多，则可能会焊到别的元件，导致电路板短路。手动焊锡的过程，细心与耐心缺一不可。
当我拿到FM微型收音机的零部件时，稍微有点意外，因为靠
这些简单零部件，能将平时我觉得专业人士才能做的收音机，通过我的手制作出来。制作这FM微型收音机的第一部是刷板，这部代替我们手动焊锡，因为电容、电阻的零部件太小，手动焊锡难度大。不过，刷完板后的粘黏电容、电阻过程，考验的依然是我们的细心与耐心。之后通过烤箱出来的电路板，离做成完整的FM微型收音机还是很远。
安装THT分立元部件这过程尤为重要，同时需要注意的地方也很多。比如好几个焊盘的间距特别小，一不留神，就会焊在一起，有可能会导致电路板短路。做错了，就要将锡融化再吸出来重做一遍。完成这过程后，我进行了调试，但调试的结果与指导书不一样。怀着忐忑的心，我进行总装，不过结果是，灯能亮，但不能收听频道。这时候我拆了收音机再认真检查了我的电路板，发现缺了一条导线没焊上去。把导线好后，调试的结果也基本正确了，再次组装好收音机，期待能收到声音。但奇迹没有出现，还是和上次一样，没有声音。接下来的几次检查修改电路板，仍然没有找到错误的地方。最终，这FM微型收音机的制作以灯亮声音不响的失败告终。
虽然失败的结果让我不太好受，但是整个制作FM微型收音机的过程已经让我受益不少。这次课程将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我的实践能力和创新精神。课后的我对电子工艺的理论有了初步的了解，懂得简单的焊接技术，能够区分电路元件的不同。同时，这让作为信息科学与技术学院学生的我，明白了仅会操作鼠标是不够的，基本的动手能力是一切工作和创造
的基础和必要条件。有了这次失败经验的教训，我相信，在下次的电子工艺课程中，我将会做的更好，做出一个完整成功的作品。

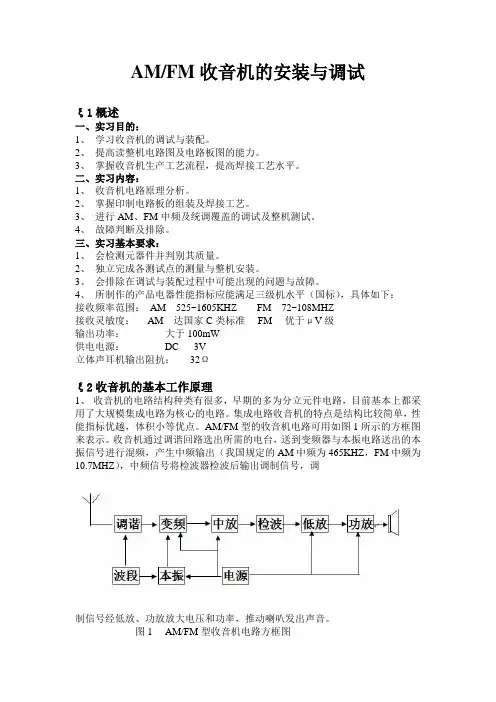

AM/FM 收音机的安装与调试 实训报告 一、实训目的： 1、学习收音机的调试与装配。 2、提高读整机电路图及电路板图的能力。 3、掌握收音机生产工艺流程，提高焊接工艺水平。 二、实训内容： 1、收音机电路原理分析。 2、掌握印制电路板的组装及焊接工艺。 3、进行AM、FM 中频及统调覆盖的调试及整机测试。 4、故障判断及排除。 三、实训基本要求： 1、会检测元器件并判别其质量。 2、独立完成各测试点的测量与整机安装。 3、会排除在调试与装配过程中可能出现的问题与故障。 四、实训步骤 （一）对照元件清单表清点元件 （二）元件的插接与焊接 （三）收音机的整机调试 1、调幅部分的调整 ①中频放大电路的调整——调AM中周 调整时，整机置中波AM收音位置 将音量电位器置于最大位置，将收音机调谐到无电台广播又无其它干扰的地方（或者将可调电容调到最大，即接收低频端）。 使高频信号发生器输出载频为465kHz,调制信号频率为1000Hz,调制度 为30％的调幅信号接入IC 的“10”脚。 用无感螺丝刀微微旋转中频变压器（黑色中周）的磁帽向上或向下调整，使示波器显示的波形幅度最大无失真。在调整中频变压器时也可以用喇叭监听，当喇叭里能听到1000Hz 的音频信号，且声音最大，音色纯正，此时可认为中频变压器调整到最佳状态。 ②、调整接收范围（频率覆盖）――调AM的电感和电容 调整时，整机置中波AM收音位置。 将音量电位器置于最大位置。 低端频率调整： 将可变电容器（调谐双联）旋到容量最大处，即机壳指针对准频率刻度的最低频端。 使高频信号发生器输出载频为515kHz，调制信号频率为1000Hz，调制 度为30%的高频调幅信号接入IC的“ 10 ”脚。 用无感螺丝刀调整中波振荡线圈的磁芯（红色中周），以改变线圈的电感量，使示波器出现1000Hz 波形，并使波形最大。或直接鉴听收音机的声音，使收音机
电子工艺实习报告——AM收音机组装与调试
一：目的意义 本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做 为调幅收音机，进行安装焊接及调试。在实习过程中，了解简单电子 产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。本次 电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。 二：原理 1、AM收音机的基本工作原理 AM 收音机主要由输入电路、混频电路、中放电路、检波电路、 前置低频放大器、功率放大电路和喇叭或耳机组成。 输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发出的信号选择其中一个，送给混频电路。混频将输入信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为 465KHZ。中频放大器将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所 携带的音频信号取下来，送给前置放低频放大器。前置低频放大器将检波出来的音频信号进行电压放大。再由功率放大器将音频信号放
大，放大到其功率能够推动扬声器或耳机的水平。由扬声器或耳机将 音频电信号转变为声音。 当调幅信号感应到 B1 及 C1 组成的天线调谐回路，选出我们所需的电信号f 进V1（9018H）三极管基极；本振信号调谐在高出f1 频率一个中频的 f2(f1+465KHz) 例： f1=700KHz 则 f2=700+465KHz=1165KHz进入 V1 发射极，由 V1 三极管进行变频，通过 B3 选取出 465KHz中频信号经 V2 和 V3二级中频放大 , 进入 V4 检波管, 检出音频信号经 V5(9014) 低频放大和由 V6、V7 组成功率放大器进行功率放大，推动扬声器发声。图中 D1、D2 (IN4148) 组成±稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流， 以保持灵敏度。由 V4(9018) 三极管 PN结用作检波。 R1、R4、R6、 R10分别为 V1、V2、V3、V5 的工作点 调整电阻 R11为 V6、V7 功放级的工作点调整电阻，R8 为中放的AGC电阻， B3、B4、B5 为中周（内置谐振电容），既是放大器的交流 负载又是中频选频器，该机的灵敏度，选择性等指标靠中频放大器 保证。 B6、B7 为音频变压器，起交流负载及阻抗匹配的作用。 图一：工作原理方框图
收音机组装与调试实验报告记录
————————————————————————————————作者：————————————————————————————————日期：
收音机组装与调试实验报告 实验名称：收音机的组装与调试 学院： 班级： 姓名： 学号： 指导老师： 实验日期：
一实验目的： 1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。 2.在散件的组装过程中进一步学习电子技术。 3.掌握电子安装工艺了解测量和调试技术。 4. 熟练焊接的基本技巧 5. 熟悉收音机的工作原理 6. 掌握收音机的调试方法,能安装、调试出成品收音机 二、实验电路图
由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。 三、实验原理 天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收 信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然 后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声 器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率 较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管 内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的 中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更
电工电子实习（EDA） 实验报告 姓名蒋从伟 班级网络10K1班 学号 101909030107
EDA 实验 一、实验目的： 1、掌握多位计数器相连的设计方法。 2、掌握十进制、六十进制和二十四进制计数器的设计方法。 3、巩固数码管的驱动原理及编程方法。 4、掌握CPLD 技术的层次化设计方法。 二、实验要求： 基本要求：具有时、分、秒计数显示功能，以二十四小时循环计时。 扩展要求：具有调整时间的功能以及整点报时功能。 三、实验原理： 选用74LS163芯片共计6片，采用同步计数的方法来设计相关计时器，同一源输入脉冲接至CLK ，控制ENT 使能端实现计数，秒位计时器与分位计时器均为六十进制，时位计时器为24进制。 四、实验结果（电路图、仿真波形以及说明）： 1、秒位计时电路设计（60进制） 秒低位计数用十进制计数器（74163改装）计数，由脉冲信号触发计数，9秒（秒低位输出1001B ）时，秒低位清零；秒高位计数用六进制计数器（74163改装）计数，9秒时，秒高位芯片ENT 输入高电平，由此触发计数，59秒（秒低位输出1001B ，秒高位输出0101B ）时，秒高位清零。
2、分位计时电路设计（六十进制） 分位计时电路与秒位计时电路计时原理相差无几，只在触发计数的使能信号量上有一定差异。分低位计数用十进制计数器（74163改装）计数，59秒时触发计数，9分59秒（分低位输出为1001H，秒高位输出0101B，秒低位输出1001B）时，分低位清零；分高位计数用六进制计数器（74163改装）计数，9分59秒时，分高位芯片ENT输入高电平，由此触发计数，59分59秒（分高位输出为0101B，分低位输出为1001B，秒高位输出0101B，秒低位输出1001B）时，分高位清零。
电子工艺实习报告 ——AM收音机组装与调试 一：目的意义 本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。 二：原理 1、AM收音机的基本工作原理 AM收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。 输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发
出的信号选择其中一个，送给混频电路。混频将输入信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。中频放大器将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。前置低频放大器将检波出来的音频信号进行电压放大。再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。由扬声器或耳机将音频电信号转变为声音。 当调幅信号感应到B1 及C1 组成的天线调谐回路，选出我们所需的电信号f 进V1( 9018H)三极管基极；本振信号调谐在高出f1 频率一个中频的f2(f1+465KHz) 例：f1=700KHz 则f2=700+465KHz=1165KHz进入V1 发射极，由V1 三极管进行变频，通过B3选取出465KHz中频信号经V2和V3二级中频放大,进入V4检波管, 检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。图中 D1、D2 (IN4148) 组成±稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。由V4(9018)三极管PN结用作检波。R1、R4、R6、R10 分别为V1、V2、V3、V5 的工作点 调整电阻R11为V6、V7 功放级的工作点调整电阻，R8 为中放的 AGC电阻，B3、B4、B5为中周(内置谐振电容) ，既是放大器的交流负载又是中频选频器，该机的灵敏度，选择性等指标靠中频放大器保证。 B6、B7为音频变压器，起交流负载及阻抗匹配的作用。
一：实习目的 1.掌握常用电子元器件的识别、检测。 2.掌握FM微型收音机的安装过程及调试过程等。 3.了解收音机的工作原理，焊接收音机的电路板，安装收音机。 4.学会看懂收音机的电路原理图。 5.了解装配技术有关常识。 6.掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风。 7.加强我们的动手能力。 二：实习内容和要求 内容：1.学会识别简单的电子元件与电子线路。 2.学习并掌握收音机的工作原理。 3.按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 4.了解手工焊接的基本要求和基本操作。 5.运用protel软件绘制原理图。 要求：通过实习对收音机的构造有一定的了解，掌握手工焊接技术。最后独立组装的收音机，并调试到能够受到频道，听到清晰声音。 三：实习设备及材料 设备：电烙铁焊锡丝剪刀 材料：RW08-11(FM/AM)收音机实验套件
四：收音机原理分析 在本次实习焊接的是RW08-11（FM/AM）收音机套件。 收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。具体讲：从天线接收到的许多广播电台的高频信号，通过输入回路选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号。最后经功放发出声音。 因此可以得出收音机是由天线、输入回路、本机振荡器、变频器、中频变压器、检波器、功率放大器等部分组成。大致框图如图一所示： 图一收音机部件大致框图 就本实习焊接的收音机，参考说明书知道它中波信号由T1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振信号混频；本振由T2与CB及IC的5脚内部振荡电路组成。混频后的465KHz差频信号由IC的14脚输出，经
实习内容： 1.学习识别简单的电子元件与电子线路； 2.学习并掌握收音机的工作原理； 3.掌握电焊技术，能用电烙铁进行焊接； 4.按照图纸焊接元件，组装一台收音机，并掌握其调试方法； 5.了解工程用电安全常识。 实习器材介绍： 1.电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率 为30 w，烙铁头是铜制。 2.螺丝刀、镊子等必备小工具。 3.松香和锡。由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢 固，焊点光亮美观。 4.两节5号电池。 5.BS208HAF型号收音机。 6.元件清单。 7. 实习目的： 电子技术实习的主要目的就是培养我们的动手能力，要求我们熟悉日常的机械车床，熟练使用劳动工具(如电烙铁,螺丝刀,尖嘴钳等等)，能够自己动手做出一个像样的东西来。此外电子技术实习也要求我们会识别电子元器件，熟悉相应工具的操作与相关仪器的使用，掌握电子设备制作、装调的全过程，学会查找及排除电子电路故障的常用方法等。实习有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.常用电子元器件及材料类别、型号规格，主要性能及其使用范围，能查阅有 关的电子器件图书了解他们的应用，作用等，并能正确的辨认出电子器件； 2.接触电子产品生产实际，了解和掌握一般电子工艺知识和技能，学习电子产 品制作工艺流程； 3.熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的 焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 4.了解电子产品的焊接、调试与维修方法，并装焊一个正规的电子产品（收音 机）； 5.建立起对电子产品的感性认识，对后续课程打下良好的基础。 实习安排 鉴于学生课表的的具体情况，采用班级课余时间的进行实习的方案。每学期第六周公布实习题目、实习要求、实习地点和实习时间安排等相关信息。 具体安排详细见下表：
一、目的 通过对一台正规产品“六管超外差式调幅收音机”的安装、焊接及测试，掌握元件的识别及质量检验方法，了解电子产品的装配过程，学习整机的装配工艺。通过对收音机的通电检测调式，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法培养动手能力，检测能力及严谨的科学作风。 二、收音机组成与工作原理介绍 1．方框图 2.原理电路 3.电路工作原理 当调幅信号感应到B1及C1组成的天线调谐回路,选出我们所需要的电台信号(f1)进入V1(9018H)三级管基极；本振信号在高出f1频率一个中频的f2 (f2＝f1+465 kHZ),例如：f1=700 kHZ 则f2=700 kHZ+465 kHZ，这个信号输入到V1发射极，由V1三极管进行变频,通过B3选出465KHZ的中频信号，经V2和V3进行两级中频放大，然后进入V4检波管，检出音频信号经V5(9014)进行低频放大，再由V6、V7组成的功率放大器进行功率放大，进而推动扬声器发出选择的电台播音。
图中D1、D2(IN4148) 组成1.3V±0.1V稳压电路,来固定变频级、一中放级、二中放级、低放级的基极电压,进而稳定各级的工作电流,以保持灵敏度。由V4(9018)三极管的一个PN 结用作检波。R1、 R4 、R6、 R10分别为V1、 V2、 V3 、V5的工作点调整电阻。R11为 V6、 V7功率放大级的工作点调整电阻。R8为中放的反馈电阻，B3、 B4、 B5为中周(内置谐振电容)，既是放大器的交流负载又是中频选频器，起交流负载及阻抗匹配作用。三．元器件的筛选与识别 1.电阻的检测与识别 先将阻值识别好，可以采用紧贴式和立式。我们要按R１——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。 2．电容的检测与识别 先焊瓷片电容，它无需分正负级，在焊电解电容，分清它的正负级。将阻值识别好，脚剪得长度要适中，不要剪得太短，也不要剪得太长。它们不要超过中周的长度，太高会影响后盖的安装。最后检查C1——C11是否全焊完，以免漏掉电容（检验是否有虚焊）。 3.变压器类检测与识别 中周变压器的检测： 将万用表拨至R×1挡，按照中周变压器的各绕组引脚排列规律，逐一检查各绕组的通断情况，进而判断其是否正常。 4.发光二极管的检测与识别 用万用表检测。利用具有×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。正常时，二极管正向电阻阻值为几十至200kΩ,反向电阻的值为∝。如果正向电阻值为0或为∞，反向电阻值很小或为0，则易损坏。 5．喇叭的检测与识别 电喇叭的测量与检修。电喇叭线圈的检测。用万用表RXI挡测量喇叭线圈电阻，将测得值与标准值对照，若阻值低于规定值，说明线圈有短路;若测得阻值无穷大，说明线圈有开路故障。当线圈有短路、开路和搭铁故障时，可按原数据重新绕制。 检查喇叭的鸣声，如果感到鸣声不清脆，低沉而弱，大都是接点的接触不好。 如果喇叭有时鸣响，有时不鸣响，大都是按动开关内部的接点接触不好。 左右地转动转向盘，如果有较大的嘶嘶磨擦声，可以向相关的接点部位喷注一些润滑脂。 如果喇叭完全不鸣响，很可能是熔断器被烧断了，检查相关的熔断器。也可能是喇叭的电源线有问题，找到喇叭的电源线，把电源线的接线插头拆装一次，检查是否有接触不良。喇叭安放挪位后再用电路铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。 6.三极管的检测与识别 判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。 判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在
音机的组装与调试 一．实习目的： 1学习ADS-22 收音机的工作原理；. 2.依照照图纸焊接元件，组装一台收音机，并掌握其调试方法； 3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除； 4.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程； 5.掌握电子元器件的识别及质量检验； 6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求； 实习其他器材： （1）电路图、元件清单（2）ADS-22 收音机完整组件（3）电烙铁1 （4）万用表1 （5）镊子1 （6）焊锡若干（7）十字改锥、片改锥1 （8）两节5号电池
三．收音机原理分析: ADS-22收音机接收频率范围调频：87~108MHZ，中波：530-1600KHz；输出功率：大于350mW；扬声器：φ57mm，8Ω；电源：5号电池二节。电原理图如下 1. 调频、调幅电路的转换：AM、FM转换开关有Q2、Q3、R5~R8、C7组成调频调幅电路，电源开关SW3至ON状态接通电源，Q2导通Q3截止，A/F端口输出高电平，连接到主板A/F端口，经R107到U1的15脚，15脚高电平IC自动切换为调频波段；按动SW7，Q2 截止Q3导通，U1的15脚为低电平IC自动切换为调幅波段。 2. 调频部分：从拉杆天线接受到调频高信号经C101到Q101预放大后，再经由C104、L101、C105、C106组成的带通滤波器选出FM的调频信号送至U1的12脚，经过内部选频放大及外围由PVC、C109、L103组成的选频回路选频放大。有PVC、C110、L104组成本振电路，将本振信号送入7脚，与起选频信号在内部混频得到10.7MHz的中频信号从14脚输出。10.7MHz的中频信号再经R109到CF2陶瓷滤波器滤除10.7MHz以外的杂波，再进入17脚在内部中频放大、鉴频。鉴频后的音频信号从23脚输出。 3. 调幅部分：将中波、短波转换开关至于MW时，磁棒天线感应到的高频调幅中波信号经PVC选频，再由SW1转换至U1的10脚。中波波段本振电路由T101、PVC组成，其产生的信号（短波开关选择1~8波段、从拉杆天线收到的短波高频信号经过C101到Q101放大经C102耦合到SW1转换至U1的10脚。短波波段本
一 超外差式收音机的基本原理： 1.1无线电的发送 人耳所能听到的声音频率约在20Hz —20kHz 的范围，通常我们把这一范围叫音频，声波在空气中的传播速度（340m/s ）比起无线电波的传播速度（3×10^8m/s ）是很慢的。，而且衰减的相当快，所以声音是不会传送很远的，要实现声音的远距离传送，首先应将声音的远距离传送，首先应将声音通过话筒（微音器）转化为音频电信号，音频电信号是不能直接向空间发射的，必须用音频信号去调制一个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡才能实现声音的远距离传输，这个等幅的高频振荡叫载波。这里音频信号称为调制信号，经过调制的载波叫已调波，已调波经调谐功率放大器放大，由发射天线辐射到空间，声音广播（简称广播）发送的组成如图1.1所示。 1.2无线电的接收 接受过程与发送过程相反，它的任务时将空中传送来的电磁波接受下来，并还原成调制信号，经音频放大器放大推动扬声器发出声音。接收机的电路形式有两种，一种为高放式收音机，高放式收音机首先经输入回路选频放大器放大，再经检波和音频放大推动扬声器发出声音，高放式收音机具有灵敏度高，输出功率大的优点，但选择性差，另外高放级 图1.1 广播电视发送电路原理
一般由二、三级组成，调谐比较复杂；另一是超外差收音机，其电路组成如下1.2所示。 1.3输入回路 输入回路的作用是从各种无线电波和干扰信号中，选择出所要收听的电台信号，它是由绕在磁棒上的项圈L1和双联可变电容的输入联C1a 及并联补偿电容C1a 组成，见图1.3（a ）。由于电磁波是由天线线圈L1产生感应电动势的，其等效电路图如图1.3（b ）所示，所以输入回路为一串谐振电路，其谐振频率 对于接收信号中fc=fs 的信号，输入回路产生串联谐振。发生串联谐振时，L1两端电压最高，而对于其他频率的信号通过输入回路都会受到衰减，其谐振曲线如图 1.3（c ）从而达到选台的目的，调节C1a 即可改变谐振频率，从而可接受到本频率段不同电台的广播。 输入回路选择到的高频信号通过L1、L2的耦合加到混频级。 （a ）输入回路 （b ）等效电路 （c ）谐振曲线 1.4变频级 变频器的作用是将天线线圈接收到的高频信号fs 变成固定的中频，要实现变频就要产生一个本机振荡信号，本振频率应高于高频信号fs 一个中高频，普通收音机本振与变频是由同一个晶体管实现的，如图1.4所示。本机振荡是由振荡变压器B2和双联电容器 图1.2 超外差收音机的组成 图1.3 输入回路
焊接ZX-921型收音机的实习报告 一、实习内容： (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍： (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4)两节5号电池。 三、实习目的： 电子技术实习的主要目的就是培养我们的动手能力，电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
电子工艺实习实验报告 一．实验目的 1．学习DS05-7B（七管）收音机的装配与调试。 2．提高读整机电路图及电路板图的能力。 3．掌握收音机的基本工作原理，提高焊接能力。 二．实习内容及基本要求 1．根据说明书及电路图等分析收音机电路的原理。 2．掌握印制电路板的组装及焊接技术。 3．进行AM\FM中频及统调覆盖的调试及整机测试。 4．故障判断及排除。 三．调频收音机的基本工作原理 收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。具体讲：从天线接收到的许多广播电台的高频信号，通过输入回路（为并联谐振电路，具有选频作用）选出期中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHZ，也送与变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHZ的中频调幅波信号。在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律不变。变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHZ的中频调幅信号，被
送到中频放大器，放大后，在送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。 四．实习用调幅收音机整机电路及分析 电路图： 从天线到一级放大器处为输入回路，变频电路是超外式收音机的重要组成部分，它的作用是把输入电路输送过来的高频调制信号变换为固定频率的中频调制信号。变频电路由本机振荡器、非线性器件和中频振回路三部分组成。采用等容双联可变电容，而在调谐回路中采用并、串电容的方法来实现统调；使收音机在接收波段的低端、高端和中间某一点处实现统调，而在其他接收频率点上是接近统调，所以被称为“三点统调”。当垫整电容作用大于补偿电容作用时，结果使回路的总电容减小、本振频率上升；反之，则结果使回路总电容增大、本振
电装实习报告(收音机) 篇一：电装实习报告(收音机) 西安邮电大学 电装实习报告书 院系名称学生姓名专业名称班级时 间 计算机学院 计算机科学与技术 2012年09月24日至2012年09月28日 ：：：：： 实验一：焊接练习 一、实习内容： 1、学习焊接的基本操作 2、焊接电路板 二、实习器材及介绍： 电烙铁，焊锡，电路板，镊子，铜线，钳子等。 1、电烙铁：由烙铁头.加热管.电源线和烙铁架组成，我们使用的是内热式电烙铁，功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。 2、钳子：剥去铜线外的塑料皮，将铜线夹断。 3、镊子：调整铜线的形状，将铜线调整为所需规则的形状。 4、焊锡丝：由37%的铅和63%的锡组成的合金。焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。 5、印刷电路板（PCB板）：硬制塑料板上印有钢制电路，可将一些电子元件焊在其上。印刷线路板的原料主要是铜箔，粘结剂，极板 6、铜线：焊接器件。 三、原理简述： 电烙铁是加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。烙铁头在正常使用下氧化得很快，清理办法是：将烙铁头在有松香的烙铁板上轻轻摩擦。四、 实习步骤： （1）剪金属丝：用钳子将电线的绝缘皮拨掉，并将里面的铜丝剪成大约二公分长的细丝。（2）将铜丝用镊子弯成U行穿在电路板相邻两个孔中。 （3）涂敷助焊剂。涂敷助焊剂在波峰焊接过程中是必不可少的，好的助焊剂会附在电路 板上完成整个焊接过程，可提高焊接表面的润滑性，降低熔融锡表面的张力，使锡能在金 属表面扩张开，使原件与电路板之间形成良好焊点。 （4）预热。预热装置在短时间内将电路板温度提升到所需温度，是助焊剂充分活化，加 快助焊剂的化学反应，避免对基板的热冲击。（5）焊接。首先，左手拿焊锡丝，右手拿 电烙铁。 其次，把电烙铁以45度左右的夹角与焊盘接触，以对应的45度方向送焊锡，待焊锡在 电烙铁上停滞3---5秒内，迅速撤离焊锡丝。 最后，撤离电烙铁，撤离时沿着铜丝竖直向上或沿与电路板夹角45 度角的方向。 （6）旧的铜丝与电路板的脱离。 用电烙铁将此铜丝两端对应的焊点加热使其溶化，在其溶化期间用镊子夹住铜丝，将其 从电路板上拔出。 五、实习小结及 心得 ： 虽然焊接练习时间不长，但是在短暂的学习中使我学会了一些基本的焊接技巧，同时我也明白了一些合格与不合格的焊点。焊接时的不小心使我的手烫了几个泡，虽然很疼但是我 也明白了焊接时应注意的一些问题。疼了它让我学会了一些技巧，例如：在焊接前，必须先保持焊接部位的干净，否则焊锡将很难与焊接部位相连，如果电烙铁长时间与电路板接 触会导致焊点处的焊盘脱落。在焊接过程中要保证每个焊点的锡量适量并且一样多，如果 控制不好，会导致空焊或将焊盘连接在一起。若出现焊点灰暗无光，则可知电烙铁焊接时 温度不够，则只需加热焊点处的焊锡。
模电收音机实训报告 姓名：空明 班级：电气自动化1501 学号： 151602101 专业：电气自动化 辅导老师:
实习内容： (1) 学习识别简单的电子元件与电子线路。 (2) 学习并掌握收音机的工作原理。 (3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法 实习器材及介绍： ①电烙铁，焊锡丝 ②螺丝刀，镊子，斜口钳等必备工具 ③万用表 ④S66型收音机实验套件 ⑤电路图及原件清单 ⑥五号电池一对 元件说明： ◆电阻 按用途分：压敏电阻、热敏电阻、光敏电阻等等。 按阻值分：定值电阻、可变电阻（电位器）。 ◆电容 作用：存储电荷、滤波器、耦合。 分类：有极性（长正短负管身有标示负极）、无极性。
◆二极管 具有单向导通性，在用万用表测量时显示的两端压降。 ◆三极管 （1）、分类：PNP型、NPN型。 （2）、一般用于反放大电路，用万用表测量时显示的是放大系数。电感：产生谐振。 芯片 ◆安装顺序 先装低矮和耐热元件，然后再装大元件。 电阻的安装：先将阻值识别号，可以采用紧贴式和立式。焊完电阻后我们需要用万用表检验一下各电阻是否还和以前的值是一样的（检验是否存在虚焊的情况）。 电容和三极管的安装：先焊接瓷片电容，要注意上面的读数。紧接着就是焊电解电容，特别要注意长脚是“+”极，断脚是“—”极。剪脚长度要适中，电解电容要紧贴线路板立式安装焊接，太高会影响后盖的安装。 实验器材：三极管 3DG201(黄或绿、兰)用EB极 1支 三极管 3DG201(绿)或9014 1支 三极管 3DG201(蓝)或9014 2支
三极管 3DG201(灰)或9014 2支 三极管 9012或3CX201、8550 2支 二极管 1N4148 2支 振荡线圈 TFl0-920(红色) 1支 中频变压器 TFl0-921(黄色) 1支 中频变压器TFl0-922(白色) 1支 中频变压器TFl0-923(绿色) 1支 输入变压器绿色(或兰色) 1支 输出变压器红色(自耦型) 1支 磁棒及线圈 B-5×13×100mm 1套 电动扬声器 YD66-0.25～2W-4～8Ω1支 电阻器 10、15、5l、220、470 各1支电阻器 610,820、3K、15K 各1支电阻器 150、lK、20K、62 各2支电位器 WHl5-K4Φ16-5K 1支 瓷片电容 O.Olu(或103) 1支瓷片电容 0.022u(或223) 8支电解电容 4.7u 2支电解电容 10u 1支电解电容 100u 3支双联电容 CBM-223PF 1支耳机插座Φ3.5mm 1个
电工电子实训报告 实训题目：常用收音机的组装与调试 专业：电气自动化技术 班级： 学号： 姓名： 指导老师： 起止时间：2011年9月2日至3日
1.1 实训任务和目的 本次实训的任务是完成收音机的组装与调试。通过这次实训可以让我们更进一步理解巩固所学的基本理论和基本技能，培养运用仪器仪表检测元器件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。 具体目的如下： (1).熟悉电阻、电容、红黄白绿周、二极管、三极管、电位器、喇叭等常用电子元件的类别、型号、规格、性能及其使用范围； (2). 熟悉超本实训中所用收音机的工作原理； (3). 在散件的组装过程中进一步学习电子技术； (4). 掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接； (5). 能按照PCB图焊接元件，掌握收音机的调试方法，组装一台成品收音机。1.2 实验仪器 (1).电烙铁：外热式电烙铁 (2).螺丝刀、钳子等必备工具 (3).锡丝：熔点低，焊接牢固，焊点光亮美观 (4).电池：直流电源3V (5).ADS—22调频.调幅教学收音机 1 收音机工作原理 收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。基本无线电接收原理 根据麦克斯韦电磁理论 a、变化的磁场能在周围空间产生电场 b、变化的电场能在周围空间产生磁场。电磁波就这样由近及远的传播开去。所以首先要有变化的电场产生。变化的电场主要是通过电路，在天线上产生变化的电场，天线就能发射出电磁波；电磁波的接收，也是通过天线和谐振电路，和空间中传来的电磁波发生电磁共振，再由电路从谐振电路中取出电磁波的信息。 2.1.3原理叙述
信息与电气工程学院生产实习报告书 课程名称：生产实习 班级：电气004班 学号：********** 姓名：********** 指导教师：********** 2011 年06 月30
一．实习目的： 1. 现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。 2. 通过电工实习可使我们学会一些常用电工工具、仪表、开关元件等的使用方法及工作原理。 3. 接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。 收音机是最常用的家用电器之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。 锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。 二．调幅收音机的工作原理： （1）.工作方框图 输入 混频 中放1 中放2 检波 前置 功放 AGC 本振
本机电路图如上图所示。由B1及C1-A 组成的天线调谐回路感应出广播电台的调幅信号，选出我们所需的电台信号f1进入V1基极，本振信号调谐在高出f1一个中频(465KHz)的f2进入V1发射极，由V1三极管进行变频(或称混频)，在V1集电极回路通过B3选取出f2与f1的差频(465KHz 中频)信号；中频信号经V2和V3二级中频放大,进入V4检波管,检出音频信号经V5低频放大和由V6、V7组成变压器耦合功率放大器进行功率放大，推动扬声器发声。图中D1、D2组成1.3V ±0.1V 稳压，提供变频、一中放、二中放、低放的基极电压，稳定各级工作电流，保证整机灵敏度。V4发射结结用作检波。R1、R4、R6、R10分别为V1、V2、V3、V5的工作点调整电阻，R11为V6、V7功放级的工作点调整电阻，R8为中放的AGC 电阻，B3、B4、B5为中周（内置谐振电容），既是放大器的交流负载又是中频选频器，该机的灵敏度、选择性等指标靠中频放大器保证。B6、B7为音频变压器，起交流负载及阻抗匹配的作用。（“×”为各级Ic 工作电流测试点） 三．安装： 1、 安装前用万用表初步判别元器件好坏，测量内容见附表； 2、 将所有元器件引脚上的漆膜、氧化膜清除干净，按照装配图正确插入元件，其高低、极性应符合图纸规定； 3、 焊接时可按电阻、二极管、瓷片电容、晶体三极管、中周、输入输出变压器、电位器、电解电容、双联、天线线圈、电池夹引线、喇叭引线顺序焊接，注意焊点要光滑，大小不要超出焊盘，不能有虚焊、搭焊、漏焊； 4、 特别提示：二极管、三极管的极性不要接错；输入（绿色）、输出（红色）变压器不能调换位置；红中周B2外壳应弯脚焊牢，否则会造成卡调谐盘； 黄中周B3外壳一定要焊牢(C2、C4的地由B3外壳连通)；将双联CBM-223P 安装在印刷电路板正面，将天线组合件上的支架入在印刷电路板反面双联上，然后用2只M2.5×5螺钉固定，并将双联引脚超出电路板部分，弯脚后焊牢，并剪去多余部分； 5、 焊接完一类元器件，应检查一遍焊接质量及是否有错焊、漏焊，发现问 0.18~0.22 mA 0.4~0.8 mA 1~2 mA 3~5 mA 4~10 mA C15 100μ V6 9013H C11 223 R11 1K + B7 B6 R10 51K C14 100μ R12 220 + B5 V5 9014 V4 9018H V3 9018H R6 62K B4 V2 9018H R4 20K B3 C13 223 R13 24K B2 R1 100K D1 ~D2 IN41 48 V1 9018H R3 100 C1 A R8 1K C1 B C2 223 C3 103 R2 2K C1 CBM223P C4 4.7μ C5 223 C6 223 C7 223 R7 51 C8 223 C9 223 R9 680 + + C10 4.7μ W 5K D3 IN4148 C12 223 V7 9013 H K Y 8Ω D C 3V 红 黄 白 黑 B1 R5 150
实验报告书 课程名称：FM微型收音机的调试与组装班级： 学号： 姓名：
1.实验目的 完成FM微型收音机的组装 元件的焊接、外围电路的连接以及整机装配和调试 2.工作原理 1.SMT收音机特点 1) 采用电调谐单片FM收音机集成电路，调谐方便准确。 2）接受频率为87~108MHZ。 3）较高接收灵敏度。 4）外形小巧。便于携带。 5）电源范围宽1.8~3.5V，AAA 7号电池2节。 6）内设静噪电路，抑制调谐过程中的噪声。 2.工作原理 收音机电路的核心是单片收音集成电路SC1088。它采用特殊的低中频（70KHz）技术，外围电路省去了中频变压器 和陶瓷滤波器，使电路简单可靠，调试方便。SC1088采用 SOT16脚封装。 3.实验器材 电阻、电容、极管、电感若干，前后盖各一个，电位器按钮 （分内外），开关按钮（SCAN,RESET），电池片3片，螺钉， Ω2），Rp（带开关的电位器51K），S1，印制板，耳机（32?
S1轻触开关，XS（耳机插座） 4.实验步骤 1.焊膏印刷 （1）放置电路板的时候需放准，否则电路板不能被完全附上焊膏；（2）刮焊锡膏的时候把握一定角度，不能太用力，否则焊锡膏过多不利于贴片及回流焊。 2.贴片 按位置用镊子贴上指定元件，注意大小、方向以及正反，放置时须放正，若放斜容易造成相邻管脚之间焊膏短路，必须垂直拿起后重新放置。 3.检查 4.再流焊 平稳的放进再流焊机，等待结束。 5.安装THT分立元器件 用传统的方法将元器件焊接到电路板上，避免虚焊、短路以及元件的正负引脚别弄错；不要忘记焊接跨接线J1、J2；耳机插孔焊接时须插着耳机焊。 6.调试 搜索电台，调接收频段。 7.总装
《高频电子线路》课程设计报告 题目SD-105 七管半导体收音机 学院（部）信息学院 专业通信工程 班级2011240401 学生姓名张静 学号33 指导教师宋蓓蓓，利骏
目录 一、概括……………………………………页码 二、收音机工作原理……………………………………页码 三、各部分设计及原理分析……………………页码 四、实验仿真及结果……………………………页码 五、结论…………………………………………页码 六、心得体会……………………………………页码 七、参考文献……………………………………页码
调幅半导体收音机原理及其调试 一概述：收音机的发明人类自从发现能利用电波传递信息以来，就不断研究出不同的方法来增加通信的可靠性、通信的距离、设备的微形化、省电化、轻巧化等。接收信息所用的接收机，俗称为收音机。目前的无线电接收机不单只能收音，且还有可以接收影像的电视机、数字信息的电报机等。 随着广播技术的发展，收音机也在不断更新换代。自1920年开发了无线电广播的半个多世纪中，收音机经历了电子管收音机、晶体管收音机、集成电路收音机的三代变化，功能日趋增多，质量日益提高。20世纪80年代开始，收音机又朝着电路集成化、显示数字化、声音立体化、功能电脑化、结构小型化等方向发展。 1947年、美国贝尔实验室发明了世界上第一个晶体管，从此以后．开始了收音机的晶体管时代．并且逐步结束了以矿石收音机、电子管收音机为代表的收音机的初级阶段。 调幅收音机：由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此，电台的信号就变成了以
武汉理工大学 学 生 实 验 报 告 书 实验课程名称 电工电子实习B 开 课 学 院 自 动 化 学 院 指导老师姓名 周 晓 年 学 生 姓 名 孙 旭 学生专业班级 船舶与海洋工程1203 20113 — 20114学年 第2 学期 学生学号 0121205690201 实验课成绩
（一）中夏S66E六管超外差式收音机组装实验 本实验所用散件为3V低压全硅管六管超外差式收音机。它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，接收频率范围为535kHz---1605kHz的中波段。 一、实验目的与要求 目的： 1、根据收音机的原理电路图，对一台收音机散件进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。 2、认识常用电子器件的类别、型号、规格、性能及其使用范围。能够正确识别和选用常用的电子器件，并且能够熟练使用万用表来检测元件。 3、熟悉手工焊接的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。 4、练习电子产品的焊接、调试与维修方法。学习调试电子产品的方法。 5、利用所给散件制作一台收音机，接受频率范围535千赫兹----1605千赫兹的中波段。 要求： 1、认识常用的电阻、电容等电子元器件； 2、了解收音机的工作原理； 3、熟练焊接的具体操作； 4、学习并掌握收音机的调试方法； 5、初步掌握电子线路故障的排除方法。 二、组装工具及元件清单 1、S66E型六管超外差收音机散装套件：1套/人（见元件明细表）； 2、组装工具：电烙铁、焊锡丝；
