1．当动压润滑条件不具备，且边界膜遭破坏时，就会出现流体摩擦、边界摩擦和干摩擦，
同时存在的现象，这种摩擦状态称为混合摩擦。
2. 导向平键连接的主要失效形式是工作面的磨损，设计时通过限制工作面间的压强来进行耐磨性计算；半圆键的缺点是键槽对轴强度削弱较大，所以主要适用于轴端。
3.传动带当传递的外载荷超过所能传递的最大有效圆周力下的承载能力时，带在带轮上发生打滑现象；而且在传动比大于1的情况下打滑总是先从小带轮上开始的，其原因是带在小带轮上的包角小于大带轮上的包角（或带在大带轮上的包角大于小带轮上的包角）。
4.当一零件受脉动循环变应力时，则其平均应力是其最大应力的50% 。
5．三角形螺纹的牙型角α＝ 60o，适用于联接，而梯形螺纹的牙型角α＝ 30o，适用于传动。
6．螺纹连接防松，按其防松原理可分为摩擦防松、机械防松和永久防松。
7．带传动在工作过程中，带内所受的应力有松紧边拉力产生的拉应力、离心拉应力、和弯曲应力，最大应力发生在带绕进小带轮处。
8．链传动设计时，链条节数应选偶数(奇数、偶数)。链轮齿数应选奇数；速度较高时，链节距应选小些。
9.螺纹的公称直径是指螺纹的大径，螺纹的升角是指螺
纹中径处的升角。螺旋的自锁条件为
10．当被联接件之一很厚，联接需经常拆装时，常用双头螺栓联接。螺纹联接中按相同尺寸比较，成本最低的是普通螺栓联接。
二、选择题（每题1.5分，23分）
1.作为标准普通V带工作面的两侧面夹角为φ=40o，相应的V 带轮轮槽的两侧面夹角则 B 。
A.大于40o
B.小于40o
C. 等于40o。
2.当零件可能出现疲劳断裂时，应按 A 准则计算。
A．强度 B．刚度 C．寿命 D．振动稳定性
3.零件的工作安全系数为_A__。
A．零件的极限应力比许用应力 B．零件的极限应力比工作应力
C．零件的工作应力比许用应力 D．零件的工作应力比极限应力
4．循环特性r=－1的变应力是 A 应力。
A．对称循环变 B、脉动循环变 C．非对称循环变 D．静
5．在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是 B 。
A．增大螺栓刚度C b，减小被连接件刚度C m B．减小C b．增大C m
C．增大C b和C m D．减小C b
和C m
6．在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔
处做沉头座孔．其目的是 A 。
A．避免螺栓受附加弯曲应力作用 B．便于安
装 C．为安置防松装置
7．选取V带型号，主要取决于 D 。
A．带的线速度 B．带的紧边拉力
C．带的有效拉力 D．带传递的功率和小带轮转
速
8．半圆键联接当采用双键时两键应 D 布置。
Ａ.在周向相隔90oＢ.在周向相隔1200
Ｃ.在周向相隔1800Ｄ.在轴向沿同一直线
9．为了提高受轴向变载荷螺栓联接的疲劳强度，应 B 。
Ａ.增加螺栓刚度。Ｂ.降低螺栓刚度。Ｃ.降低被联
接件刚度。
10．强度等级为６.8级的螺栓材料σS＝ D ＭＰａ。
Ａ. ６００Ｂ. ８００Ｃ. ６８０Ｄ. ４
８０
11．链轮中心距已定，合理确定链传动的链长时，应取 B 。
Ａ. 任意值Ｂ. 等于链节长度的偶数倍Ｃ.
等于链节长度的奇数倍
12．带传动的两带轮直径不相等，一般情况下，应使哪个轮槽
楔角较大 B ？
Ａ.大轮Ｂ.小轮Ｃ.主动论Ｄ.从动轮
13．为了限制链传动的动载荷，在节距p和小链轮齿数z1一
定时，应该限制 A 。
A．小链轮的转速n1； B.传动的功率P； C.
传递的圆周力。
14．带传动产生弹性滑动的原因是由于 D 。
A、带不是绝对挠性体
B、带与带轮间的摩擦系
数偏低
C、带绕过带轮时产生离心力
D、带的紧边与松边拉力
不等
15．花键联接与平键联接相比较， C 的观点是错误的。
A．承载能力较大 B．对中性和导向
性都比较好
C．对轴的削弱比较严重D．可采用磨削加工提高联
接质量
16．矩形花键联接通常采用 A 定心。
A．小径 B．大径 C．侧边 D．齿廓
三、是非题（正确的在括号内画“√”号，错误画“×”号）
（每题1.5分，21分）
1．当零件可能出现塑性变形时，应按刚度准则计算。
(×)
2.零件的表面破坏主要是腐蚀、磨损和接触疲劳。
(√)
3.疲劳破坏是引起大部分机械零件失效的主要原因。
(√)
4.随着工作时间的延长，零件的可靠度总是不变。
(×)
5．紧螺栓联接的强度也可以按纯拉伸计算，但须将拉力增大
30%。(√)
6．原设计的螺纹圈数为8圈，增大拉力时，可增大螺纹圈数
来提高螺纹联接强度。（×）
7．相同公称直径、螺距和材料的传动螺旋副中，双线梯形螺
旋副传动效率最高。（×）
8．寿命准则主要是以疲劳极限或额定载荷作为计算依据。
(√)
9．带传动设计时，只有传动比过大会造成小轮包角 1过小，
降低传动能力。（×）
10．链传动中大链轮齿数Z2过多易发生跳齿、脱链。
(√)
11．铰制孔螺栓联接，被联接件上的孔与螺栓杆之间无间隙，
螺栓可承受横向载荷。(√)
12.受交变横向载荷作用的普通螺栓联接，在正常工作时螺栓
杆所受到的拉力不变。 (√)
13.对于受转矩作用的普通螺栓组联接，各螺栓杆将受到不等
的剪力作用，且其剪力的大小与螺栓杆轴线到螺栓组联接的转
动中心之距离成正比。（×）
14.联接用螺纹，要求联接可靠，自锁性能好，常选用升角大，
双线三角形螺纹。（×）
四、问答题（共15分，每小题5分）
1、简述静强度设计和疲劳强度设计的不同之处。
答：静强度设计的极限应力是定值；而疲劳强度设计的应力是
变化的，随着循环特性和寿命大小的改变而改变。
2、当设计链传动时，选择齿数和节距时应考虑哪些问题？
答：（1）链传动中，节距P越大，链的尺寸、重量和承载能力
就越大，但是链节距p越大，链的多边形效应就会越明显，产
生的冲击、振动和噪音越大；在高速重载工况下，应选择小节
距、多排链。
（2）小链轮齿数影响链传动的平稳性和使用寿命。小链轮
齿数越少，运动不均匀性和动载荷就越大；小链轮齿数过大，
链传动轮廓尺寸和重量增加，并且造成大链轮齿数增多，易发
生跳齿、脱链。
3．在一些基本假设条件下，流体形成动压的必要条件是什么？
答：1) 流体必须流经收敛间隙（楔形间隙）,而且间隙倾角越
大则产生的油膜压力越大。
2) 流体必须有足够的速度；即油膜分开的两表面必须有
足够的相对滑动速度，其运动方向必须使流体大口进小口出；
3) 流体必须是粘性流体。 四、计算题(12分)
1、有一受预紧力F0和轴向工作载荷作用的紧螺栓连接，已知预紧力F 0＝1000 N ，螺栓的刚度C b 与连接件的刚度C m 相等，轴向工作载荷F=1000N ，试计算该螺栓所受的总拉力F 2＝?残余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少? 解
：
N
500 1N 000 10.5N 000 102=?+=++
=F C C C F F m
b b
500N 000N 10.5-000N 1101=?=???
?
?
?+--=F C
C C F F m b b
或
500N 000N 1-500N 121==-=F F F
为保证被连接件间不出现缝隙，则
1F ≥0。由
F C
C C F F m b b
???
? ?
?+--=101≥0
得 F ≤
()000N
2N 0.5-1000
1/10==+-m b b C C C F
所
以
N 000 2max =F

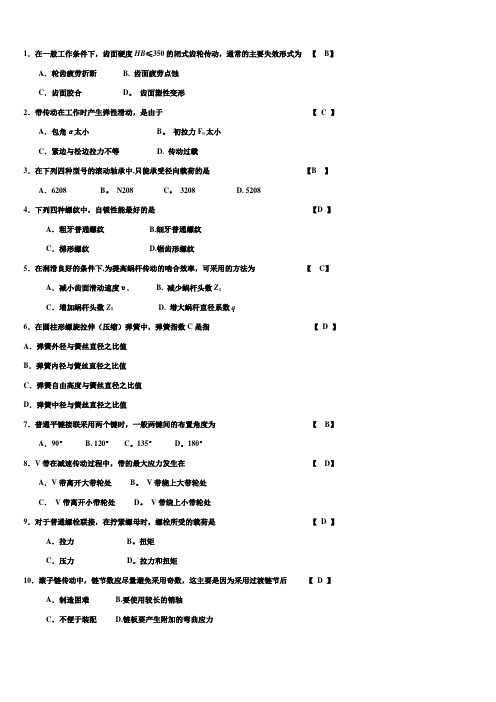

1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】 A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹中，自锁性能最好的是【】 A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【】 A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【】 A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120°°° 8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处 C． V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】 A．拉力 B.扭矩 C．压力 D.拉力和扭矩 10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【】 A．制造困难 B.要使用较长的销轴 C．不便于装配 D.链板要产生附加的弯曲应力 二、 1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。 2．代号62203的滚动轴承，为轴承，其内径为 mm。 3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。 4．普通平键联接的工作面是键的；楔键联接的工作面是键的。 5．为了便于互换及适应大量生产，轴承内圈孔与轴的配合采用制，轴承外圈与轴承座孔的配合采用制。 6．不随时间变化的应力称为，随时间变化的应力称为，具有周期性的变应力称为。7．按照平面图形的形状，螺纹分为、和等。 8．按照工作条件，齿轮传动可分为和两种。 9．齿轮传动设计时，软齿面闭式传动通常先按设计公式确定传动尺寸，然后验算轮齿弯曲强度。
《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1－1 1－2 1－3 1－4 1－5
自由度为： 1 1 19 21 1 )0 1 9 2( 7 3 ' )' 2( 3 = -- = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 8 2 6 3 2 3 = - ? - ? = - - = H L P P n F 1－6 自由度为 1 1 )0 1 12 2( 9 3 ' )' 2( 3 = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 22 24 1 11 2 8 3 2 3 = -- = - ? - ? = - - = H L P P n F 1－10
自由度为： 1 128301)221142(103')'2(3=--=--?+?-?=--+-=F P P P n F H L 或： 1 22427211229323=--=?-?-?=--=H L P P n F 1－11 2 2424323=-?-?=--=H L P P n F 1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1334313141P P P P ?=?ωω
1 1314133431==P P ω 1－14：求出题1-14图正切机构的全部瞬心。设s rad /101=ω，求构件3的速度3v 。 s mm P P v v P /20002001013141133=?===ω 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1224212141P P P P ?=?ωω
机械设计期末考试试题及答案 一、选择题 ( 共 20 分，每小题 2 分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 ( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般 在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( ) 。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000 转，则该轴承所承受的当量动载荷( ) 基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承 pv 值 进行验算，其主要目的是( ) 。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制 轴承的质量 5、通常，一部机器主要是由( ) 三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( ) 。 A. 齿面点蚀 B. 轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在 V 带传动中，小轮包角一般应大于( ) 度。 A. 90 B. 100 C. 150 D. 120 8、一齿轮传动，主动轮 1 用 45 号钢调质，从动轮 2 用 45 号钢正火，则它们的齿面接触应力( ) 。 A. H 1 H 2 B. H 1 H 2 C. H1 H 2 D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( ) 。 A. d2 B. i z2 C. i n2 D. i d1 i z1 n1 d2 d1 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HBS2( ) 小齿轮的齿面硬度HBS1 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题 ( 共 10 分) 1、在轴的结构设计中，轴的最小直径d min是按初步确定的。 (1 分) 2、受轴向载荷的紧螺栓所受的总拉力是与之和。 (1 分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H]2。(1分) 1
机械设计---3 一、填空题(每空1分共24分) 1.螺纹的公称直径是指螺纹的 大 径，螺纹的升角是指螺纹 中 径处的升角。螺旋的自锁条件为 v γ?≤ 。 2、三角形螺纹的牙型角α＝ 60度 ，适用于 联接 ，而梯形螺纹的牙型角α＝30度 ，适用于传动 。 3、螺纹联接防松，按其防松原理可分为 摩擦 防松、 机械 防松和 永久 防松。 4、选择普通平键时，键的截面尺寸(b ×h)是根据 轴径d 查标准来确定的,普通平键的工作面是 侧面 。 5、带传动的传动比不宜过大，若传动比过大将使 包角变大 ，从而使带的有效拉力值减小。 6、链传动瞬时传动比是 变量 ，其平均传动比是常数 。 7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力 相同 ，材料的许用接触应力 不同 ，工作中产生的齿根弯曲应力 不同 ，材料的许用弯曲应力 不同 。 8、直齿圆柱齿轮作接触强度计算时取 节点 处的接触应
力为计算依据，其载荷由一对轮齿承担。 9、对非液体摩擦滑动轴承，为防止轴承过度磨损，应校核p ，为防止轴承温升过高产生胶合,应校核pv 。 10、挠性联抽器按是否具行弹性元件分为无弹性元件挠性联轴器和有弹性元件挠性联轴器两大类。 二、单项选择题(每选项1分,共10分) 1.采用螺纹联接时,若被联接件之—厚度较大，且材料较软，强度较低，需要经常装拆，则一般宜采用 B 。 A螺栓联接；B双头螺柱联接；C螺钉联接。 2.螺纹副在摩擦系数一定时,螺纹的牙型角越大,则 D 。 A. 当量摩擦系数越小，自锁性能越好； B．当量摩擦系数越小，自锁性能越差； C. 当量摩擦系数越大，自锁性能越差； D.当量摩擦系数越大，自锁性能越好； 3、当键联接强度不足时可采用双键。使用两个平键时要求键 D 布置。(1分) A 在同—直线上; B相隔900 ; C．相隔1200；D 相隔1800
一、 名词解释 1.机械： 2.机器： 3.机构： 4.构件： 5.零件： 6.标准件： 7.自由构件的自由度数： 8.约束： 9.运动副： 10.低副： 11.高副： 23.机构具有确定运动的条件： 24.死点位置： 25.急回性质： 26.间歇运动机构： 27.节点： 28.节圆： 29.分度圆： 30.正确啮合条件： 31.连续传动的条件： 32.根切现象： 33.变位齿轮： 34.蜗杆传动的主平面： 35.轮系： 36.定轴轮系： 37.周转轮系： 38.螺纹公称直径：螺纹大径。39.心轴： 40.传动轴： 41.转轴： 二、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。 6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。 11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 15. 普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。 16. 为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。 17. 渐开线的形状取决于（基）圆。 18. 一对齿轮的正确啮合条件为：（m 1 = m 2）与（α 1 = α2）。 19. 一对齿轮连续传动的条件为：（重合度1>ε）。 20. 齿轮轮齿的失效形式有（齿面点蚀）、（胶合）、（磨损）、（塑 性变形）和（轮齿折断）。 21. 一对斜齿轮的正确啮合条件为：（m 1 = m 2）、（α 1 = α2） 与（β1=-β2）。 22. 蜗杆传动是由（蜗杆、蜗轮）和（机架）组成。 23. 通过蜗杆轴线并垂直蜗轮轴线的平面称为（中间平面）。 24. 常用的轴系支承方式有（向心）支承和（推力）支承。 25. 轴承6308，其代号表示的意义为（6：深沟球轴承、3：直 径代号，08：内径为Φ40）。 26. 润滑剂有（润滑油）、（润滑脂）和（气体润滑剂）三类。 27. 列举出两种固定式刚性联轴器（套筒联轴器）、（凸缘联轴 器）。 28. 轴按所受载荷的性质分类，自行车前轴是（心轴）。 29. 普通三角螺纹的牙形角为（60）度。 30. 常用联接螺纹的旋向为（右）旋。 31. 普通螺栓的公称直径为螺纹（大）径。 32. 在常用的螺纹牙型中（矩形）形螺纹传动效率最高，（三角） 形螺纹自锁性最好。 33. 减速器常用在（原动机）与（工作机）之间，以降低传速 或增大转距。 34. 两级圆柱齿轮减速器有（展开式）、（同轴式）与（分流式）三种配置齿轮的形式。 35. 轴承可分为（滚动轴承）与（滑动轴承）两大类。 36. 轴承支承结构的基本形式有（双固式）、（双游式）与（固游式）三种。 37. 轮系可分为（平面轮系）与（空间轮系）两类。 38. 平面连杆机构基本形式有（曲柄摇杆机构）、（双曲柄机构）与（双摇杆机构）三种。 39. 凸轮机构按凸轮的形状可分为（盘形凸轮）、（圆柱凸轮） 与（移动凸轮）三种。 40. 凸轮机构按从动件的形式可分为（尖顶）、（滚子）与（平底）三种。 41. 变位齿轮有（正变位）与（负变位）两种；变位传动有（等移距变位）与（不等移距变位）两种。 42. 按接触情况，运动副可分为（高副）与（低副） 。 43. 轴上与轴承配合部分称为（轴颈）；与零件轮毂配合部分称为（轴头）；轴肩与轴线的位置关系为（垂直）。 44. 螺纹的作用可分为（连接螺纹）和（传动螺纹） 两类。 45. 轮系可分为 （定轴轮系）与（周转轮系）两类。 46. 常用步进运动机构有（主动连续、从动步进）与（主动步进、从动连续）两种。 47. 构件是机械的（运动） 单元；零件是机械的 （制造） 单元。 48. V 带的结构形式有（单楔带）与（多楔带）两种。 三、 判断题 1. 一个固定铰链支座，可约束构件的两个自由度。× 2. 一个高副可约束构件的两个自由度。× 3. 在计算机构自由度时，可不考虑虚约束。× 4. 销联接在受到剪切的同时还要受到挤压。√ 5. 两个构件之间为面接触形成的运动副，称为低副。√ 6. 局部自由度是与机构运动无关的自由度。√ 7. 虚约束是在机构中存在的多余约束,计算机构自由度时应除去。√ 8. 在四杆机构中，曲柄是最短的连架杆。× 9. 压力角越大对传动越有利。× 10. 在曲柄摇杆机构中，空回行程比工作行程的速度要慢。× 11. 偏心轮机构是由曲柄摇杆机构演化而来的。√ 12. 曲柄滑块机构是由曲柄摇杆机构演化而来的。√ 13. 减速传动的传动比i ＜1。× 14. Ｙ型Ｖ带所能传递的功率最大。× 15. 在Ｖ带传动中，其他条件不变，则中心距越大，承载能力越大。× 16. 带传动一般用于传动的高速级。× 17. 带传动的小轮包角越大，承载能力越大。√ 18. 选择带轮直径时，直径越小越好。× 19. 渐开线上各点的压力角不同，基圆上的压力角最大。× 20. 基圆直径越大渐开线越平直。√ 21. 设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。 √ 22. 在润滑良好的闭式齿轮传动中，齿面疲劳点蚀失效不会发生。 × 23. 只承受弯矩而不受扭矩的轴，称为心轴。√ 24. 螺钉联接用于被联接件为盲孔，且不经常拆卸的场合。√ 25. 挤压就是压缩。 × 26. 受弯矩的杆件，弯矩最大处最危险。× 27. 仅传递扭矩的轴是转轴。√ 28. 低速重载下工作的滑动轴承应选用粘度较高的润滑油。√ 29. 代号为6310的滚动轴承是角接触球轴承。×
精心整理《机械设计》课程试题（一） 一、填空题(每空1分共31分) 1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的（?????）。 2、三角形螺纹的牙型角α＝（???），适用于（???），而梯形螺纹的牙型角α＝（?????），适用 于（?????）。 3、螺纹连接防松，按其防松原理可分为（????）防松、（????）防松和（????）防松。 4、（?????）。 5 6 7 力（ ??? 8、（η= （ ??效率。 9 10 1、循环特性r=－1的变应力是（?????）应力。 A．对称循环变???B、脉动循环变?C．非对称循环变???D．静 2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可采取的措施是(???)。 A、增大螺栓刚度Cb，减小被连接件刚度Cm?B．减小Cb．增大CmC．增大Cb和Cm???D．减小Cb 和Cm 3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做沉头座孔．其目的是(???)。
???A ．避免螺栓受附加弯曲应力作用?????B ．便于安装????C ．为安置防松装置 4、选取V 带型号，主要取决于（?????）。 ???A ．带的线速度???B ．带的紧边拉力 ???C ．带的有效拉力???D ．带传递的功率和小带轮转速 5、对于标准齿轮传动，影响齿形系数Y 的主要几何参数是（?????）。 A ．齿轮的模数??? B ．齿轮的压力角?? C ．齿轮的齿数??? D ．齿轮的顶隙系数 6 b 1＝80，b 2＝???A ．7（????????A 8A 9????A 10A 、F 0＝1000N 总拉力F 2＝?剩余预紧力F 1＝?在预紧力F 0不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷F max 为多少??? 2、(13分)如图3-2所示的手摇起重绞车采用蜗杆传动。巳知模数m ＝8mm ，蜗杆头数z 1＝1，蜗杆分度圆直径d 1＝80mm ，蜗轮齿数z 2＝40，卷筒直径D ＝200mm ，蜗杆与蜗轮间的当量摩擦系数f V ＝0.03，轴承和卷简中的摩擦损失等于6％，问： ???(1)欲使重物W 上升1m,手柄应转多少转?并在图上标出手柄的转动方向。 ???(2)若重物W ＝ 5000N ，手摇手柄时施加的力F ＝
1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；当N ＜N0时，为（有限寿命区）区。 2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。零件材料的弹性模量越小，其刚度就越（小）。 3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。 4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。 5．正是由于（弹性滑动）现象，使带传动的传动比不准确。带传动的主要失效形式为（打滑）和（带的疲劳破坏）。 6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。 7．链传动水平布置时，最好（紧边）边在上，（松边）在下。 8．设计中，应根据被联接轴的转速、（转矩）和（直径）选择联轴器的型号。 9．径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率 。 10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（1.5 ）个键计算。 1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。 3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。 4．按键齿齿廓曲线的不同，花键分为（矩形）花键和（渐开线）花键。 5．请写出两种螺纹联接中常用的防松方法：（双螺母等）和（防松垫圈等）。
6．疲劳曲线是在（应力比）一定时，表示疲劳极限 与（循环次数）之间关系的曲线。 γN 7．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。 8．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿）。 9．径向滑动轴承的条件性计算主要是限制压强、（速度）和（pv值）不超过许用值。10．在类型上，万向联轴器属于（无弹性元件的挠性）联轴器，凸缘联轴器属于（刚性）联轴器。 二、选择填空（每空1分，共10分） 1．下列磨损中，不属于磨损基本类型的是（ 3 ）；只在齿轮、滚动轴承等高副零件上经常出现的是（ 2 ）。 （1）粘着磨损；（2）表面疲劳磨损； （3）磨合磨损；（4）磨粒磨损。 2．在通过轴线的截面内，（1 ）的齿廓为直边梯形；在与基圆柱相切的截面内，（3 ）的齿廓一侧为直线，另一侧为曲线。 （1）阿基米德蜗杆；（2）法向直廓蜗杆； （3）渐开线蜗杆；（4）锥蜗杆。 3、对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（4 ）；其表面接触疲劳强度主要 取决于（ 1 ）。 （1）中心距和齿宽；（2）中心距和模数； （3）中心距和齿数；（4）模数和齿宽。 4、对于径向滑动轴承，（1 ）轴承具有结构简单，成本低廉的特点；（ 3 ）轴承必须成对使 用。 （1）整体式；（2）剖分式； （3）调心式；（4）调隙式。 5．在滚子链传动的设计中，为了减小附加动载荷，应（4 ）。 （1）增大链节距和链轮齿数；（2）增大链节距并减小链轮齿数； （3）减小链节距和链轮齿数；（4）减小链节距并增加链轮齿数。 6．对中性高且对轴的削弱又不大的键联接是（ 1 ）联接。
机械设计模拟题 一、填空题（每小题2分，共20分） 1、机械零件的设计方法有理论设计经验设计模型试验设计。 2、机器的基本组成要素是机械零件。 3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。 4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。 5、联接按其可拆性可分为可拆连接和不可拆连接。 6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。 7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。 8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。 9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。 10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。 11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。 12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。 13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。 14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。 15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。 16、对于重要的螺纹联接，一般采用机械防松。 17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F?为。 18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。 19、键的高度和宽度是由轴的直径决定的。 20、销按用途的不同可分为定位销连接销安全销。 21、无键联接是指轴与毂的连接不用键或花键连接。 22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。 23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。 24、按承受载荷的不同，轴可分为转轴心轴传动轴。
淄博市技师学院2016 —2017学年第二学期期末考试机械工程系2016级技师班《机械设计基础》试卷（闭卷） 考试时间：60分钟 一、填空题（每空1分，共20分） 1、一般开式齿轮传动的主要失效形式是弯曲疲劳和齿面磨损。 2、开式齿轮的设计准则是按齿根弯曲疲劳强度计算。 3、高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是齿面胶合。 4、直尺锥齿轮强度计算时，应以大端当量为计算依据。 5、斜齿轮的当量齿轮是指假想圆柱的直齿轮。 6、啮合弧与齿距之比称为重合度，用。 7、渐开线直齿圆柱齿轮的正确啮合条件是两齿轮的模数和压力角分别相等。 - 8、渐开线齿轮按原理可分为成形法和范成法两类。 9、齿轮的常见失效形式有齿面点蚀、轮齿折断、齿面胶合、齿面磨损和齿面塑性变形。 10、渐开线蜗杆适用于高转速、大功率和要求精密的多头螺杆传动。 二、选择题（每题2分，共20分） 1、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时，刀具的中心与齿轮的分度圆。 A.相切 B.相割 C.分离 2、一对渐开线圆柱齿轮的齿数少于17时，可采用的办法来避免根切。 A.正变位 B.负变位 C.减少切削深度 3、增加斜齿轮传动的螺旋角，将引起。 A.重合度减小，轴向力增加 B.重合度减小，轴向力减小 C. 重合度增加，轴向力增大 《 4、一对渐开线齿轮啮合传动时，两齿廓间。 A.保持纯滚动 B.各处均有相对滑动 C.除节点外各处均有相对滑动 5、齿轮采用渗碳淬火处理方法，则齿轮材料只可能是。 钢 6、一对标准直齿圆柱齿轮，若Z1 =18，Z2 =72，则这对齿轮的弯曲应力。 A.σF1 >σF2 B.σF1 =σF2 C.σF1 <σF2 7、齿面硬度为56 62HRC的合金钢齿轮的加工工艺过程。 A.齿坯加工—淬火—磨齿—滚齿 B.齿坯加工—淬火—滚齿—磨齿 C. 齿坯加工—淬火—滚齿—磨齿 8、对于齿面硬度≤350HBS的齿轮传动，当大小齿轮均采用45钢，一般采取的热处理方式为。 % A.小齿轮淬火大齿轮调质 B.小齿轮淬火大齿轮正火 C.小齿轮正火，大齿轮调质 9、渐开线齿轮的齿廓曲线形状取决于。 A.分度圆 B.基圆 C.节圆 10、滚动轴承的主要失效形式是。 A.疲劳点蚀 B.磨损和塑性变形 C.疲劳点蚀和塑性变形 三、判断题（每题2分，共20分） 1、（N ）基圆内存在渐开线。 2、（）与标准齿轮相比，负变位齿轮的齿根厚度及齿顶高减小，抗弯曲能力下降。 3、（N ）渐开线蜗杆齿轮传动适用于高转速、大功率和要求精密的单头蜗杆传动。 4、（Y ）闭式蜗杆齿轮传动中，蜗轮齿多发生齿面胶合或点蚀而失效。 & 5、（N ）渐开线的形状取决于分度圆的大小。
华南理工大学期末考试 《机械设计》试卷B 一、选择题（共30分、每小题2分） 1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。 A、链传动只用来传递较小功率 B、链速较高，在传递相同功率时圆周力小 C、链传动是啮合传动，无需大的张紧力 D、链的质量大，离心力大 2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。 A、提高了轮齿的弯曲强度 B、提高了齿面的接触强度 C、降低了轮齿的弯曲强度 D、降低了齿面的接触强度 3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。 A．弹性柱销联轴器 B．凸缘联轴器 C. 十字滑块联轴器 D．万向联轴器 4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。 A．进入大带轮处 B．离开大带轮处 C. 进入小带轮处 D．离开小带轮处 5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案 （ A ）为好。 A．带传动齿轮传动链传动 B．链传动齿轮传动带传动 C．带传动链传动齿轮传动 D．链传动带传动齿轮传动 6．螺纹联接防松的根本问题在于（ C ）。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。 A．螺栓联接 B. 双头螺柱联接 C．螺钉联接 D. 紧定螺钉联接
8．齿面硬度HB ≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。 A ．齿面磨损 B ．齿面点蚀 C ．齿面胶合 D. 轮齿折断 9.不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承（ B ）。 A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀 10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。 A ．两端固定 B ．两端游动 C ．一端固定一端游动 D ．A ，B ，C 均可以 11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d 1取标准，其目的是（ B ）。 A ．限制加工蜗杆的刀具数量 B ．限制加工蜗轮的刀具数量并便于刀具的标准化 C ．为了装配方便 D ．为了提高加工精度 12、工作时承受弯矩并传递转矩的轴称为（ B ）。 A 、转动心轴 B 、转轴 C 、传动轴 D 、固定心轴 13、普通平键的主要失效是（ A ）。 A ．工作面被压溃或键被剪断 B ．工作面产生胶合破坏 C. 工作面产生过度磨损 D ．键被弯曲折断 14、带传动产生弹性滑动的原因是由于（ D ）。 A 、带不是绝对挠性体 B 、带与带轮间的摩擦系数偏低 C 、带绕过带轮时产生离心力 D 、带的紧边与松边拉力不等 15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（ C ）。 A 、完全液体摩擦状态 B 、干摩擦状态 C 、边界摩擦或混合摩擦状态 D 、不确定 1．在一般工作条件下，齿面硬度HB ≤350的闭式齿轮传动，通常的主要失效形式为 【 】
第五章螺纹联接和螺旋传动 一、选择题 5—1 螺纹升角ψ增大，则联接的自锁性C，传动的效率A；牙型角 增大，则联接的自锁性A，传动的效率C。 A、提高 B、不变 C、降低 5—2在常用的螺旋传动中，传动效率最高的螺纹是 D 。 A、三角形螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹 5—3 当两个被联接件之一太厚，不宜制成通孔，且需要经常装拆时，往往采用A 。 A、双头螺柱联接 B、螺栓联接 C、螺钉联接 D、紧定螺钉联接 5—4螺纹联接防松的根本问题在于C。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 5—5对顶螺母为A防松，开口销为B防松，串联钢丝为B防松。 A、摩擦 B、机械 C、不可拆 5—6在铰制孔用螺栓联接中，螺栓杆与孔的配合为B。 A、间隙配合 B、过渡配合 C、过盈配合 5—7在承受横向工作载荷或旋转力矩的普通紧螺栓联接中，螺栓杆C作用。 A、受剪切应力 B、受拉应力 C、受扭转切应力和拉应力 D、既可能只受切应力又可能只受拉应力 5—8受横向工作载荷的普通紧螺栓联接中，依靠A来承载。 A、接合面间的摩擦力 B、螺栓的剪切和挤压 C、螺栓的剪切和被联接件的挤压 5—9受横向工作载荷的普通紧螺栓联接中，螺栓所受的载荷为B；受横向工作载荷的铰制孔螺栓联接中，螺栓所受的载荷为A；受轴向工作载荷的普通松螺栓联接中，螺栓所受的载荷是A；受轴向工作载荷的普通紧螺栓联接中，螺栓所受的载荷是D。 A、工作载荷 B、预紧力 C、工作载荷+预紧力 D、工作载荷+残余预紧力 E、残余预紧力 5—10受轴向工作载荷的普通紧螺栓联接。假设螺栓的刚度C b与被联接件的刚度C 相等，联接的预紧力为F0，要求受载后接合面不分离，当工作载荷F等于预紧力F0 m 时，则D。 A、联接件分离，联接失效 B、被联接件即将分离，联接不可靠 C、联接可靠，但不能再继续加载 D、联接可靠，只要螺栓强度足够，工作载荷F还可增加到接近预紧力的两倍 5—11重要的螺栓联接直径不宜小于M12，这是因为C。 A、要求精度高 B、减少应力集中 C、防止拧紧时过载拧断 D、便于装配
机械设计期末考试试题及答案 一、选择题（共20分，每小题2分） 1、 通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是 （） A.剧烈磨损、磨合、稳定磨损 B.稳定磨损，剧烈磨损、磨合 C.磨合、剧烈磨损、稳定磨损 D.磨合、稳定磨损、剧烈磨损 2、 设计斜齿圆柱齿轮传动时，螺旋角B —般在8°?20°范围内选取，B 太小斜齿 轮 传动的优点不明显，太大则会引起（）。 A.大的切向力 B.大的轴向力 C.小的切向力 D.小的轴向力 3、 若一滚动轴承的寿命为 1370000转，则该轴承所承受的当量动载荷（） 基本额定动载荷。 A. 等于 B. 小于 C.大于 D. 无法判断 4、 在不完全液体润滑滑动轴承设计中， 除了限制轴承p 值外，还要对轴承pv 值 进行验算，其主要目的是（）。 A. 限制轴承过渡磨损 B.限制轴承的温升 C.保证轴承的强度 D.限制 轴承的质量 5、 通常，一部机器主要是由（）三部分构成的。 A.原动部分，传动部分，执行部分 B.原动部分，传动部分，控制部分 C.辅助系统，传动部分，控制部分 D.原动部分，控制部分，执行部分 6、 一般参数的闭式硬齿面齿轮传动的主要失效形式是 （）。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、 在V 带传动中，小轮包角一般应大于（）度。 &一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，贝尼们的 齿面接触应力（）。 9、蜗杆蜗轮传动的传动比，正确表达式是（） 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 HB3（） 小齿轮的齿面硬度HBS 。 A.大于 B. 小于 C. 等于 D. 大于或等于 二、填空题（共10分） 1、 在轴的结构设计中，轴的最小直径 d min 是按 ________ 初步确定的。（1分） 2、 受轴向载荷的紧螺栓所受的总拉力是 ______ 与 _____________ 之和。（1分） 3、 在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许 用接触应力可取为[H ]1与[H ]2 ___________________ 。（1分） A. 90 B. 100 C. 150 D. 120 A. B. C. D. 无法判断 A. d 1 B. i 亞C. i Z 1 D. d 2
机械设计期末考试试题及答案 一、选择题(共20分，每小题2分) 1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( ) A. 剧烈磨损、磨合、稳定磨损 B. 稳定磨损，剧烈磨损、磨合 C. 磨合、剧烈磨损、稳定磨损 D. 磨合、稳定磨损、剧烈磨损 2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。 A. 大的切向力 B. 大的轴向力 C. 小的切向力 D. 小的轴向力 3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( )基本额定动载荷。 A. 等于 B. 小于 C. 大于 D. 无法判断 4、在不完全液体润滑滑动轴承设计中，除了限制轴承p 值外，还要对轴承pv 值进行验算，其主要目的是( )。 A. 限制轴承过渡磨损 B. 限制轴承的温升 C. 保证轴承的强度 D. 限制轴承的质量 5、通常，一部机器主要是由( )三部分构成的。 A. 原动部分，传动部分，执行部分 B. 原动部分，传动部分，控制部分 C. 辅助系统，传动部分，控制部分 D. 原动部分，控制部分，执行部分 6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。 A.齿面点蚀 B.轮齿折断 C.齿面磨粒磨损 D.齿面胶合 7、在V 带传动中，小轮包角一般应大于( )度。 A. 90? B. 100? C. 150? D.120? 8、一齿轮传动，主动轮1用45号钢调质，从动轮2用45号钢正火，则它们的齿面接触应力( )。 A. 12H H σσ> B. 12H H σσ< C. 12H H σσ= D. 无法判断 9、蜗杆蜗轮传动的传动比，正确表达式是( )。 A. 21d i d = B. 21z i z = C. 21 n i n = D. 12d i d = 10、设计一对材料相同的软齿面齿轮传动时，一般应使大齿轮的齿面硬度 2HBS ( )小齿轮的齿面硬度1HBS 。 A. 大于 B. 小于 C. 等于 D. 大于或等于 二、填空题(共10分) 1、在轴的结构设计中，轴的最小直径d min 是按 初步确定的。(1分) 2、受轴向载荷的紧螺栓所受的总拉力是 与 之和。(1分) 3、在斜齿圆柱齿轮的设计计算中，考虑到实际承载区的转移，斜齿轮传动的许用接触应力可取为1[]H σ与2[]H σ 。(1分)
《机械设计》试题（一） 一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180° 8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处 C．V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩 C．压力 D.拉力和扭矩 10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴 C．不便于装配 D.链板要产生附加的弯曲应力
《机械设计》课程试题（一） 一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。把所选项前的字母填在题后的括号内。1．一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【B 】A．轮齿疲劳折断 B. 齿面疲劳点蚀 C．齿面胶合 D. 齿面塑性变形 2．带传动在工作时产生弹性滑动，是由于【C 】A．包角α太小 B. 初拉力F0太小 C．紧边与松边拉力不等 D. 传动过载 3．下列四种型号的滚动轴承，只能承受径向载荷的是【B 】A．6208 B. N208 C. 3208 D. 5208 4．下列四种螺纹，自锁性能最好的是【D】A．粗牙普通螺纹 B.细牙普通螺纹 C．梯形螺纹 D.锯齿形螺纹 5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为【C】A．减小齿面滑动速度υs B. 减少蜗杆头数Z1 C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 6．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指【D 】A．弹簧外径与簧丝直径之比值 B．弹簧内径与簧丝直径之比值 C．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值 7．普通平键接联采用两个键时，一般两键间的布置角度为【B 】A．90° B. 120° C.135° D.180° 8．V带在减速传动过程中，带的最大应力发生在【D 】A．V带离开大带轮处 B. V带绕上大带轮处 C．V带离开小带轮处 D. V带绕上小带轮处 9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【D 】A．拉力 B.扭矩 C．压力 D.拉力和扭矩 10．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后【D 】A．制造困难 B.要使用较长的销轴 C．不便于装配 D.链板要产生附加的弯曲应力
《机械设计原理》作业参考答案 作业一 一、填空题: 1.零件 2.通用零件专用零件 3.零件构件 4.直接接触可动 5.运动副构件传递运动和力 6.主动构件从动构件机架 7.平面高副平面低副 8.机器机构 二、判断题： 1.× 2.× 3.× 4.√ 5.× 6.× 7.× 三、选择题： 1.C 2.B 3.B 4.D 5.C 6.D 四、综合题： 1.答：机器基本上是由动力部分、工作部分和传动装置三部分组成。动力部分是机器动力的来源。工作 部分是直接完成机器工作任务的部分，处于整个传动装置的终端，其结构形式取决于机器的用途。 传动装置是将动力部分的运动和动力传递给工作部分的中间环节。 2.答：低副是面接触的运动副，其接触表面一般为平面或圆柱面，容易制造和维修，承受载荷时单位面 积压力较低（故称低副），因而低副比高副的承载能力大。低副属滑动磨擦，摩擦损失大，因而效率较低；此外，低副不能传递较复杂的运动。 高副是点或线接触的运动副，承受载荷时单位面积压力较高（故称高副），两构件接触处容易磨损，寿命短，制造和维修也较困难。高副的特点是能传递较复杂的运动。 3.答：机构运动简图能够表达各构件的相对运动关系、揭示机构的运动规律和特性。其绘制步骤如下： （1）分析机构运动，确定构件数目。（2）确定运动副的类型和数量。（3）确定视图平面。 （4）徒手画草图并测量各运动副之间的相对位置。 （5）选择适当的长度比例尺μl= a mm／mm，并将实长换算为图长。（6）完成机构运动简图。 作业二 一、填空题： 1.转动副 2. 2 1 1 3.曲柄摇杆双曲柄双摇杆 4.双曲柄 5.曲柄滑块 6.转动导杆 7.对心曲柄滑块偏置曲柄滑块 8.整周转动往复直线移动 9.转动导杆摆动导杆 10.工作行程比空回行程所需时间短 11.凸轮从动件机架 12.低高 13.高副预期 14.盘形凸轮移动凸轮 15.尖顶滚子平底 二、判断题： 1.× 2.× 3.√ 4.× 5.× 6.√ 7.√ 8.× 9.× 10.√ 11．√ 12.× 13.× 14.× 15.× 16.√ 17.√ 18.√ 19.√ 20.√ 三、选择题： 1.B 2.A 3.D 4.A 5.A 6.D 7.A 8.A 9.A 10.C 四、综合题：
《机械设计》课程试题（一） 一、填空题（每空1分共31分） 1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的_________ 2、三角形螺纹的牙型角a= __________ ，适用于 _________ ，而梯 形螺纹的牙型角口= __________ ，适用于 __________ 。 3、螺纹连接防松，按其防松原理可分为_____ 防松、_________ 防 松和_______ 防松。 4、带传动在工作过程中，带内所受的应力有__________________ 、 ________ 和_________ ，最大应力发生在____________ 。 5、链传动设计时，链条节数应选数（奇数、偶数）。链轮齿数应选数；速度较高时，链节距应选____________________ 些。 6、根据齿轮设计准则，软齿面闭式齿轮传动一般按_______ 设计， 按_______ 校核；硬齿面闭式齿轮传动一般按_____________ 设计， 按___________ 校核。 7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则 两齿轮工作中产生的齿面接触应力_________ ，材料的许用接触应 力_______ ,工作中产生的齿根弯曲应力_______ ，材料的许用弯曲
应力___________ 。 8蜗杆传动的总效率包括啮合效率n i、_________ 效率和________ 效 率。其中啮合效率n i = ___________ ,影响蜗杆传动总效率的主要因 素是________ 效率。 9、__________________________________ 轴按受载荷的性质不同，分为、 、________________________________ 。 10、滚动轴承接触角越大，承受_____ 载荷的能力也越大。 二、单项选择题（每选项1分,共11分） 1、循环特性r= -1的变应力是______ 应力。 A.对称循环变B、脉动循环变C .非对称循环变D .静 2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可米取的措施是（）。 A、增大螺栓刚度Cb,减小被连接件刚度Cm B.减小Cb.增大Cm C.增大Cb和Cm D .减小Cb和Cm 3、在螺栓连接设计中，若被连接件为铸件，则往往在螺栓孔处做 沉头座孔.其目的是（）。 A .避免螺栓受附加弯曲应力作用 B .便于安装 C.为安置防松装置
