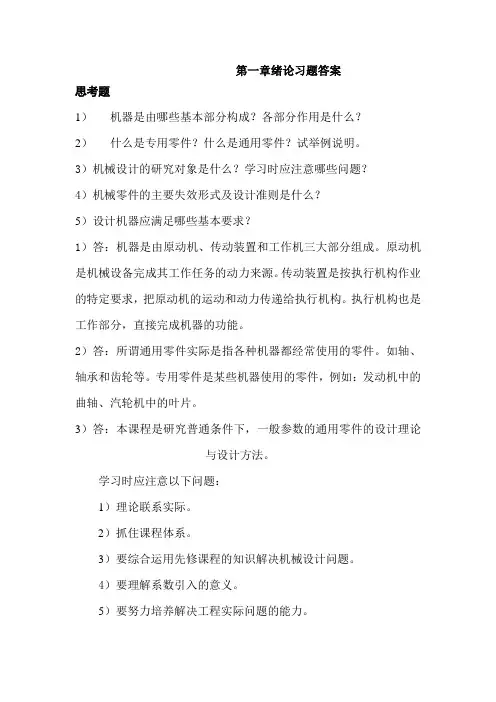

第一章绪论
1-2 现代机械系统由哪些子系统组成，各子系统具有什么功能？
答：组成子系统及其功能如下：
（1）驱动系统其功能是向机械提供运动和动力。
（2）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。
（3）执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置，或对作业对象进行检测、度量等，按预定规律运动，进行生产或达到其他预定要
求。
（4）控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作，并准确可靠地完成整个机械系统功能。
第二章机械设计基础知识
2-2 什么是机械零件的失效？它主要表现在哪些方面？
答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面的应力超过零件的强度极限发生的断裂，如螺栓的断裂、齿轮轮齿根部的折断等。
（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限，零件产生塑性变形。
（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。
2-4 解释名词：静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。答：静载荷大小、位置、方向都不变或变化缓慢的载荷。
变载荷大小、位置、方向随时间变化的载荷。
名义载荷在理想的平稳工作条件下作用在零件上的载荷。
计算载荷计算载荷就是载荷系数K和名义载荷的乘积。
静应力不随时间变化或随时间变化很小的应力。
变应力随时间变化的应力，可以由变载荷产生，也可由静载荷产生。
2-6 机械设计中常用材料选择的基本原则是什么？
答：机械中材料的选择是一个比较复杂的决策问题，其基本原则如下：
（1）材料的使用性能应满足工作要求。使用性能包含以下几个方面：
①力学性能
②物理性能
③化学性能
（2）材料的工艺性能应满足加工要求。具体考虑以下几点：
①铸造性
②可锻性
③焊接性
④热处理性
⑤切削加工性
（3）力求零件生产的总成本最低。主要考虑以下因素：
①材料的相对价格
②国家的资源状况
③零件的总成本
2-8 润滑油和润滑脂的主要质量指标有哪几项？
答：衡量润滑油的主要指标有：粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。
衡量润滑脂的指标是锥入度和滴度。
2-9 机械零件的工艺性应该从哪几方面考虑？
答：（1）毛坯选择合理获取毛坯的方法不同，零件的结构也有区别。
（2）结构简单合理零件的结构越复杂，制造越困难。
（3）制造精度及表面粗糙度规定适当
第三章平面机构基本知识
3-3 机构具有确定运动的条件是什么？当机构的原动件数少于或多余机构的自由度时，机构的运动将发生什么情况？
答：为了使机构具有确定运动条件，机构自由度应大于零，且机构的原动件数目应等于机构的自由度数目，这就是机构具有确定运动的条件。
当机构的原动件数小于机构的自由度时，机构的运动不能确定。
当机构的原动件数大于机构的自由度时，机构不能产生运动，并将导致机构中的最薄弱环节的损坏。
3-7 指出下列机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度。题3-7图（c）中B点为指教三角形ACD的中点。
（a）推土机机构（b）锯木机机构
（c）椭圆规机构（d）冲压机构
解：（a）F=3n －2PL －PH =3×5 －2×7 －0=1
（b）F=3n －2PL －PH =3×8 －2×11-1=1 A处有一局部自由度（c）F=3n －2PL －PH =3×3 －2×4-0=1 AB为虚约束
（d）F=3n －2PL －PH=3×9 －2×12-2=1 A处有一局部自由度；
B为复合铰链C、D其一为虚约束
3-8 求出图示机构的瞬心，以及构件1和构件3的角速度比ω1/ω3
解：
141313413313p p p p p l w l w v ==
所以4//1413341331
==p p p p l l w w
第三章 平面连杆机构
4—1 什么是连杆机构的急回特性？它用什么表达？什么叫极位夹角？它与急回特性有什么关系？
答：在曲柄摇杆结构中，在原动件曲柄转动一周的过程中，曲柄与连杆共线，此时摇杆处于2个极限位置C1D 和C2D.机构在2个极位时，原动件曲柄所处的2个位置所夹的锐角θ成为极位夹角。当曲柄以ω逆时针转过180°+θ时，摇杆从C1D 位置摆到C2D 。所花时间为t1 , 平均速度为V1；当曲柄以ω继续转过180°-θ时，摇杆从C2D,置摆到C1D ，所花时间为t2 ,平均速度为V2 ，其中可知：t1 >t2 V2 > V1摇杆的这种特性称为急回运动。其中，极位夹角θ越大，急回特性越大！
4—2 什么叫四点？如何利用或避免死点位置？
答：摇杆为主动件，且连杆与曲柄两次共线时，有γ＝0，机构的这种传动角为零的位置成为死点位置。
避免方法：可以对从动件曲柄施加外力或利用飞轮及构件自身惯性的作用使得机构能够顺利通过死点。
利用场所：入飞机起落架结构。利用死点使得机构处于死点位置，从而使起落架不会反转，保证了降落更加安全可靠！
4—3 什么是连杆结构的压力角和传动角？研究传动角的意义是什么？
答：压力角是从动件驱动力F 与力作用点绝对速度之间所夹锐。传动角是压力角的余角。因为传动角越大，机构的传力性能越好，所以研究传动角。
4—4 图示四杆结构，各杆长度为a=240mm ，b=600mm ，c=400mm ，d=500mm ，试问：
（1）当取杆4为机架时，是否有曲柄存在？
（2）若各杆长度不变，能否以选不同杆位机架的方法获得双曲柄和双摇杆机构?如何获得？
（3）若a ，b ，c 三杆的长度不变，4位机架时，要获得双曲柄结构，d 的取值范围是多大？ 答：（1）用杆长条件判断看：最长杆和最短杆长度之和应小于后等于其余两杆长度之和，应使：a+b ≤c+d ，即240+600≤400+500，符合条件。而且，最短杆1为连架杆，故杆1为曲柄。
4—7 设计一偏置曲柄滑块机构，已知滑块的行程速比系数K=1.5，滑块的行程H=50mm ，导路的偏距e=20mm ，求曲柄AB 和连杆BC 的长度。
解：先求出极位夹角，在用作图法量取长度即可。
第五章 凸轮机构
5—1 从动件的常用规律有哪几种？他们各有什么特点？适用于什么场合？
答：从动件的运动规律，特点及其适用场合分别为：
⑴等速运动规律：在从动件运动开始和终了的瞬时，速度有突变，这时的加速度和惯性力在理论上达到无穷大。系统存在刚性冲击。故等速运动规律只适用于低速轻载的场合。
⑵等加速等减速运动规律：在从动件运动开始和终了的瞬时，加速度有突变，但是突变时有限的突变，所以存在柔性冲击。这种运动规律适用于中，低速的场合。
⑶简谐运动规律：存在柔性冲击，一般只适用于中速的场合。
⑷摆线运动规律：运动过程中理论上不存在冲击，故试用于高速传动。
⑸组合运动规律：可以根据运动要求自己组合，试用于所需场合。
5—2 在滚子直动从动件盘行凸轮结构中，若凸轮实际轮廓曲线保持不变，而增大或减小滚子半径，从动件运动规律是否会发生变化?
答：会。当滚子半径大于凸轮轮廓曲线的最小曲率半径时，从动件的运动规律会出现失真。 5—4 略！
第六章 齿轮传动
6—1 渐开线有哪些特征？渐开线齿廓为什么能满足齿轮齿廓啮合基本定律？
答：①发生线在基圆上滚过的长度等于基圆上被滚过的弧长，即 AB = BK;
② 渐开线上任意点的法线切于基圆 。
③ N 点为渐开线在K 点的曲率中心，NK 是K 点的曲率半径，因此渐开线上个点的曲率半径是不同的，K 点离基圆越远，曲率半径越大，渐开线越平缓。
④ 渐开线的形状取决于基圆的大小，同一基圆上的渐开线形状一致，不同基圆上的渐开线形状不同。基圆越大，渐开线越平直，基圆半径为无穷大时，渐开线为直线。
⑤ 渐开线是从基圆开始向外展开的，故基圆内无渐开线。
⑥ 渐开线上个点的压力角不相等，离基圆越远，压力角越大。
渐开线有如下特征：①四线合一。②啮合线为一直线，啮合角为一定值。③中心距可分性。 所以满足齿轮轮廓啮合定理。
6—2 直齿圆柱齿轮有哪些基本参数？
答：齿数Z ，模数m ，压力角α，齿顶系数和顶隙系数。
6—3 分度圆与节圆、压力角和啮合角有何异同?什么情况下分度圆与节圆重合、压力角和啮合角相等？
答：分度圆是为了便于设计、制造、测量和互换，在齿顶圆和齿根圆之间，取一个圆作为计算齿轮各部分几何尺寸的基准。而节圆是在两齿轮啮合时候，过啮合点所做的两个相切的圆。 压力角是单个齿轮具有的几何参数，啮合角是一对齿轮啮合传动时才存在的参数。当标准安装时，啮合角等于压力角。
6—4 对齿轮为何要规定最少齿数？压力角α=20o时候的正常齿制直齿圆柱齿轮和斜齿圆柱齿轮的min Z 各等于多少？
答：因为齿数越少齿轮越容易发生根切，为避免根切，齿数必须大于或等于最少齿数min Z 。 压力角α=20o时，正常直齿圆柱齿轮的min Z =17，斜齿圆柱齿轮为~~~~~~~~~~~
第七章 轮系
7— 2 如图所示轮系中，已知各轮系齿数为
1Z =20, ）。
模数
右旋），m m m 420(Z 60,Z 2(Z 40,Z 35,Z 40,Z 20,Z 25,Z '55'44'33'22=========的大小和方向。
的线速度，求齿条若v 6m in /r 500n 1=
解：由轮系分析可求传动比
5'4'3'2154325115n 500Z *Z *Z *Z Z *Z *Z *n i ===Z n
min)/(r 6
3560*40*40*252*35*20*20*500Z *Z *Z *Z *Z *Z *Z *5005432'4
'3'215===Z n π(rad/s)36
760n *π*255==w 轮5的半径为：）（mm 4020*4*2
121r '5'5===mZ 36
7*w *w V V '55'5'5'56====r r π*40=70π/9(mm/s) 由图分析可知，6V 的方向为水平向右。
7—5 解：H 13i =H 3H 1n n n n --=11）（-'2
132Z Z Z Z = —1/6 带入n3=150，n1=50 得：
H n =450/7 H n 的转向与轮1的转向一致
H 13i =H 3H 1n n n n --=11）（-'2
132Z Z Z Z = —1/6 带入n3=-150，n1=50 得
H n =150/7 H n 的转向与轮1的转向一致
7-11 解：在该轮系中，齿轮1,，2组成定轴轮系，2＇，３，４，Ｈ１以及４＇，５，６，Ｈ
２分别组成了周转轮系．齿轮２和2＇为双联轮系。
所以 2122112-=-==
Z Z n n i ① 122H i i ２＇Ｈ１３’３’Ｈ１３Ｈ１２＇
ｎ－ｎＺ＝＝－＝１－＝－３ｎ－ｎＺ ② H i i ２４＇Ｈ２６４’６４’Ｈ２６Ｈ２４＇
ｎ－ｎＺ＝＝－＝１－＝－３ｎ－ｎＺ ③ 由①②③可得：
n1=—8４＇ｎ n4’=4Ｈ２ｎ
即 H i １１２Ｈ２
ｎ＝＝－３２ｎ 第八章 间歇运动机构
8—3 解：（1）τ=23
d d d j t t T t t ==+ （2）τ=112n =2Z 3（-
） 可得n=2 第九章 带传动与链传动
9—1 由于带的弹性和拉力差引起的带在带轮上的滑动称为带的弹性滑动，当传递的圆周力超过该极限值时，带就在轮上打滑。
区别：弹性滑动是带传动的固有特性，只要主动轮驱动，紧边和松边就产生拉力差，弹性滑动是不可避免的。而打滑是过载引起的全面滑动，是可以避免的。
9—2 解 ∵1000
e F v p = ∴ 圆周力1000/e F p v ==1000N
又∵ F1+F2=2F0=2400N
且171602
f F e e F π?== ∴ 紧边拉力F1=698.6N
松边拉力F2=1701.1N
9—6 当链节数为偶数时，链条链接成环形时正好是外链板相接，接头处可以用开口销和弹簧夹来锁住活动的销轴；当链节数位奇数时，则需要采用过渡链节。链条受力后，过渡链节除了受拉力外，还承受附加的弯矩。所以应该避免技术链节。
为了避免跳齿和脱链现象，大链轮齿数不宜过多，一般应使Z2≤114,由于链节数一般为偶数，为使磨损均匀，链轮齿数最好为奇数，且链轮齿数与链节数二者之间尽可能互质。
第十章 机械平衡及周期性速度波动调节
10-1何为转子静平衡、动平衡？经过动平衡计算的转子还要进行静平衡计算吗？
答：对于存在静不平衡的转子，可在转子上增加或除去一部分质量，使其质心和回转轴轴心重合，即可使转子的惯性力得以平衡称为静平衡。对于存在静不平衡现象的转子，要求起回转时偏心质量产生的惯性力和惯性力偶同时得以平衡，称为动平衡。
不需要进行静平衡计算。
10-2机械速度的波动有哪几种形式,应如何调节？
答：机械速度的波动有周期性速度波动和非周期性速度波动两种形式，前者应采用在机械上安装一个转动惯量很大的的飞轮进行调节，而后者应采用调速器进行调节。
10-3飞轮为什么可以调速？
答：安装飞轮的实质就是增加机械系统的转动惯量，飞轮在系统中的作用相当于一个容量很多的储能器，当系统出现盈功时，它将多余的能量以动能的形式储存起来并使系统转速升高的幅度减小；反之当系统出现亏功时，它将储存的能量释放出来以弥补能量的不足并使系统运转速度的下降幅度减小，这样就可以获得调速的功效。
11-1螺纹的主要类型有那几种?说明他们的特点和用途。
答：螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状（牙型）分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹，三角形螺纹主要用于联接，矩形、梯形和锯齿形螺纹主要用于传动；按螺旋线方向分为左旋螺纹和右旋螺纹，一般用右旋螺纹；按螺旋线的数量分为单线螺纹、双线螺纹及多线螺纹；联接用的多为单线，传动用的采用双线或多线；按牙的大小分为粗牙螺纹和细牙螺纹等，按使用场合和功能不同，可分为紧固螺纹、管螺纹、传动螺纹、专用螺纹等.
11-2在螺纹连接中,为什么要采用防松装置？
12-2轴承寿命是的指轴承的一个套圈或滚动体材料上出现第一个疲劳扩展迹象之前，轴承的一个套圈相对另一个套圈旋转的转数。对于单个滚动轴承或一组在相同条件下运转的型号相同的轴承，其可靠度为90%时的寿命称为基本
额定寿命。滚动轴承的基本额定动载荷是在向心轴承只承受径向载荷，推力轴承只承受中心轴向载荷的特定条件下确定的。滚动轴承的基本额定动载荷就是使轴承基本额定寿命为100万转时，轴承所承受的载荷值。当量动载荷是指：当作用在轴上的实际载荷既有径向载荷，又有轴向载荷时，将实际的载荷换算成与额定动载荷的载荷条件相一致的载荷。
13-1轴瓦材料应具有①摩擦因数小，有良好的耐磨性，耐腐蚀性，抗胶合能力强
②热膨胀系数小，有良好的导热性③有足够的机械强度和可塑性。常用的
轴瓦材料是：青铜和铸铁等。
13-2由于滑动轴承对润滑条件要求高，所以常开设油孔及油槽，且油孔及油槽一般设在轴瓦内壁上不承受载荷的表面上。
14-1心轴：又可分为固定心轴，如自行车的前后轴和转动的心轴（工作时轴转动）两种。
传动轴：如汽车的传动轴
转轴：如加速器的轴
14-2轴的结构设计的目的是为了便于装备，减少加工所用的时间，提高生产效率。
主要要求有：①合理布置轴上的零件②改进轴上零件的结构③减小轴的应力集中
15-1联轴器能在机器停车时将两轴连上成折开，有时兼有过载保护作用。离合器能在机器停车时接合或分离两轴，有时有过载保护作用。制动器是用来降低机械运转速度或迫使机械停止运转的装置，是保护机器安全正常工作的重要部件。
15-2齿式联轴器能补偿综合位移的原因是：其外齿的齿顶制成椭圆形，且满足与内齿啮合后齿间留有适当的间隙和侧隙。
15-4 制动器通常安装在传动系统的高速轴上，而安全制动器则通常安装在低速轴上。
机械设计基础第七版课后习题答案 第一章 1-1什么是运动组合？高对和低对有什么区别？ 答:运动副:使两个部件直接接触并能产生一定的相对运动联系。 平面低副-所有表面接触的运动副分为旋转副和移动副。平面高副-与点或线接触的运动副。 1-2什么是机构运动图？它是做什么的？ 答:简单的线和符号用于表示部件和运动副，每个运动副的位置按比例确定，以表示机构的组成和传动。如此绘制的简明图形称为机构运动图。功能:机构的运动图不仅能显示机构的传动原理，还能通过图解法找出机构上各相关点的运动特性(位移、速度和加速度)。在分析和设计机构时，表达机构的运动是一种简单而科学的方法。 1-3平面机构有确定运动的条件是什么？ 答:如果机构的自由度f大于0且等于活动部件的数量，则确定机构部件之间的相对运动；这是机构有确定运动的条件。(复习关于自由度的四个结论P17)第2章 2-1曲柄摇杆机构的快速返回特性和死点位置是什么？ 答:急回特性:当曲柄以相同速度旋转时，摇杆的往复速度不同。反向冲程期间摇臂的平均摆动速度必须大于正常冲程期间的平均摆动速度，这是快速返回特性。死点位置:摇杆是驱动部分，曲柄是从动部分。当曲柄与连杆共线时，摇杆通过连杆施加到曲柄上的驱动力f刚好经过曲柄的旋转中心，因此不会产生转动曲柄的力矩。该机构的位置称为死点位置。也就是说，机构从动件卡住或运动不确定的位置称为死点位置(从动件的驱动角？=0).第三章 3-2通常用什么方法保持凸轮与从动件接触？ 答:力锁:使用重力、弹簧力或其他外力来保持从动件始终与凸轮轮廓接触。
形状锁定:使用高副元件本身的几何形状，使从动件始终与凸轮轮廓接触。 3-3什么是刚性冲击和柔性冲击？如何避免刚性冲击？ 答:刚性冲击:从动件的速度在运动开始和推动过程结束的瞬间突然变为零。 理论上，加速度是无限的，导致无限的惯性力。该机构受到很大冲击，这被称为刚性冲击。柔性冲击:当从动构件以相等的加速度或减速度运动时，从动构件的惯性力也会在某些加速度突变点发生有限的突变，从而产生冲击。这种由有限突变引起的冲击比由无限惯性力引起的刚性冲击要软得多，所以它被称为柔性冲击。 避免刚性冲击的方法:为了避免刚性冲击，已知运动规律的两段运动，即开始和结束，经常被修改以逐渐增加和降低速度。让随动件按照正弦加速度运动(既不是刚性运动也不是柔性冲击)第4章 4-1棘轮机构、槽轮机构和不完全齿轮机构的运动特点是什么？给出了这些间歇运动机构的应用实例。 答:槽轮机构特点:结构简单，运行可靠。它通常用于只需要恒定旋转角度的分度机构。停止运动主要取决于槽的数量和圆柱销的数量(运动系数)用途:适用于低转速、间歇旋转的设备。例如:电影放映机纺织机械的自动传动链装置 棘轮机构的特点:这种齿形棘轮至少有一个齿距的过程变化，工作时会发出噪音。应用:起重机绞车成型机横向进给机构计数器 不完全齿轮机构的特点:普通齿轮传动，只是轮齿不是分布在整个圆周上。 主动轮上的锁定弧和从动轮上的锁定弧相互配合锁定，保证从动轮停在预定位置。 应用:各种计数器多站自动机半自动机第6章 6-1设计机械零件时应满足哪些基本要求？ 答:足够的强度和刚度、摩擦和耐磨性、耐热性和抗振性(衡量机械零件工作能力的标准)。
7-1解：（1）先求解该图功的比例尺。 （2 ）求最大盈亏功。根据图7.5做能量指示图。将和曲线的交点标注， ，，，，，，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-” 号，然后根据各自区间盈亏功的数值大小按比例作出能量指示图（图7.6）如下：首先自向上做 ，表示区间的盈功；其次作向下表示区间的亏功；依次类推，直到画完最后一个封闭 矢量。由图知该机械系统在区间出现最大盈亏功，其绝对值为： （3 ）求飞轮的转动惯量 曲轴的平均角速度：； 系统的运转不均匀系数：； 则飞轮的转动惯量：
图7.5图7.6 7-2 图7.7 图7.8 解：（1）驱动力矩。因为给定为常数，因此为一水平直线。在一个运动循环中，驱
动力矩所作的功为，它相当于一个运动循环所作的功，即： 因此求得： （2）求最大盈亏功。根据图7.7做能量指示图。将和曲线的交点标注， ，，。将各区间所围的面积分为盈功和亏功，并标注“+”号或“-”号，然后根据各自区间盈亏 功的数值大小按比例作出能量指示图（图7.8）如下：首先自向上做，表示区间的盈功； 其次作向下表示区间的亏功；然后作向上表示区间的盈功，至此应形成一个封闭区间。 由图知该机械系统在区间出现最大盈亏功。 欲求，先求图7.7中的长度。如图将图中线1和线2延长交于点，那么在中， 相当于该三角形的中位线，可知。又在中，，因此有： ，则
根据所求数据作出能量指示图，见图7.8，可知最大盈亏功出现在段，则 。 （3）求飞轮的转动惯量和质量。 7-3解：原来安装飞轮的轴的转速为，现在电动机的转速为，则若将飞轮 安装在电动机轴上，飞轮的转动惯量为： 7-4解：（1）求安装在主轴上飞轮的转动惯量。先求最大盈亏功。因为是最大动能与最小 动能之差，依题意，在通过轧辊前系统动能达到最大，通过轧辊后系统动能达到最小，因此： 则飞轮的转动惯量： （2）求飞轮的最大转速和最小转速。
《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1－1 1－2 1－3 1－4 1－5
自由度为： 1 1 19 21 1 )0 1 9 2( 7 3 ' )' 2( 3 = -- = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 8 2 6 3 2 3 = - ? - ? = - - = H L P P n F 1－6 自由度为 1 1 )0 1 12 2( 9 3 ' )' 2( 3 = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 22 24 1 11 2 8 3 2 3 = -- = - ? - ? = - - = H L P P n F 1－10
自由度为： 1 128301)221142(103')'2(3=--=--?+?-?=--+-=F P P P n F H L 或： 1 22427211229323=--=?-?-?=--=H L P P n F 1－11 2 2424323=-?-?=--=H L P P n F 1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1334313141P P P P ?=?ωω
1 1314133431==P P ω 1－14：求出题1-14图正切机构的全部瞬心。设s rad /101=ω，求构件3的速度3v 。 s mm P P v v P /20002001013141133=?===ω 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1224212141P P P P ?=?ωω
精品 机械设计基础课后习题解答参考 1-2题 ,7,5===h l P P n 107253=-?-?=F 机构有1个主动构件，所以机构有确定运动。 1-3题 1,11, 8===h l P P n 1111283=-?-?=F 机构有1个主动构件，所以机构有确定运动。 1-4题 0,11, 8===h l P P n 2011283=-?-?=F 机构有2个主动构件，所以机构有确定运动。 1-5题 1,8, 6===h l P P n 118263=-?-?=F 机构有1个主动构件，所以机构有确定运动。 2-1题 （a ）双曲柄机构； （b ）曲柄摇杆机构； （c ）双摇杆机构； （d ）双摇杆机构。 2-2题 0≠e 时，曲柄条件：e l l BC AB -<； 0=e 时， 曲柄条件：BC AB l l <。 2-4题
精品 极位夹角 ?=+-??=+-?=3636.161 2.11 2.118011180K K θ
精品 2-7题 极位夹角?=+-??=+-? =361 5.11 5.118011180K K θ 3-2题
精品 4-1题 m z m h z d a a )2()2(* +=+= 所以 25.2100 225 2== +=z d m a mm 主要几何尺寸计算（略）。 4-2题略 4-3题 分锥角 "43'25684287.6817 43arctan arctan 122?=?===z z δ "17'34215713.2190221?=?=-?=-∑=δδδ 分度圆 5117311=?==mz d mm ； 12943322=?==mz d mm 齿顶圆 580.565713.21cos 3251cos 2111=???+=+=δm d d a mm 206.1314287.68cos 32129cos 2222=???+=+=δm d d a mm 齿根圆 304 .445713.21cos 34.251cos 4.2111=???-=-=δm d d f mm 353.1264287.68cos 34.2129cos 4.2222=???-=-=δm d d f mm 锥距 358.6943172 32222 221=+?=+= z z m R mm 齿顶角 "44'4237122.3358.693 arctan arctan ?=?===R h a a θ 齿根角 " 7'2744519.4358 .696 .3arctan arctan ?=?===R h f f θ

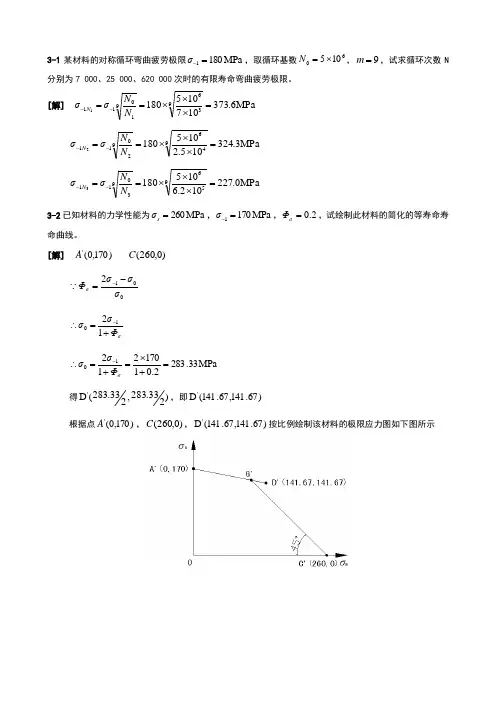

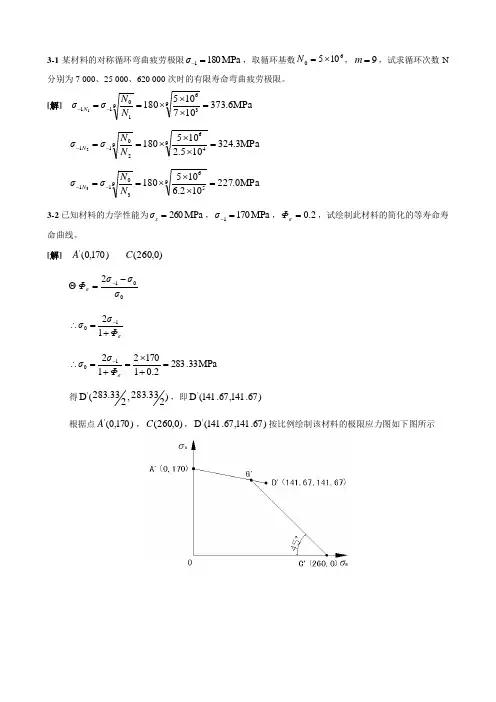

3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数6 0105?=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。 [解] MPa 6.37310 710518093 6 9 10111=???==--N N σσN MPa 3.324105.210 51809469 20112=???==--N N σσN MPa 0.227102.610 518095 69 30113=???==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。 [解] )170,0(' A )0,260(C 0 12σσσΦσ-= -Θ σ Φσσ+= ∴-121 MPa 33.2832 .01170 21210=+?=+= ∴-σΦσσ 得)2 33.283,233.283(D ' ，即)67.141,67.141(D ' 根据点)170,0('A ，)0,260(C ，)67.141,67.141(D ' 按比例绘制该材料的极限应力图如下图所示
3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。 [解] 因 2.14554 ==d D ，067.045 3==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即 ()()69.1188.178.0111k =-?+=-α+=σσσq 查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则 35.21 1191.0175.069.1111k =???? ??-+=? ??? ??-+=q σσσσββεK ( )()()35.267.141,67.141,0,260,35 .2170 ,0D C A ∴ 根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图 3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =② C σ=m ，求出该截面的计算安全系数ca S 。 [解] 由题3-4可知35.2,2.0MPa,260MPa,170s 1-====σσK Φσσ （1）C r = 工作应力点在疲劳强度区，根据变应力的循环特性不变公式，其计算安全系数 28.220 2.03035.2170 m a 1-=?+?=+= σΦσK σS σσca （2）C σ=m 工作应力点在疲劳强度区，根据变应力的平均应力不变公式，其计算安全系数 ()()()() 81 .1203035.220 2.035.2170m a m 1-=+??-+=+-+= σσσσca σσK σΦK σS
第五章螺纹联接和螺旋传动 一、选择题 5—1 螺纹升角ψ增大，则联接的自锁性C，传动的效率A；牙型角 增大，则联接的自锁性A，传动的效率C。 A、提高 B、不变 C、降低 5—2在常用的螺旋传动中，传动效率最高的螺纹是 D 。 A、三角形螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹 5—3 当两个被联接件之一太厚，不宜制成通孔，且需要经常装拆时，往往采用A 。 A、双头螺柱联接 B、螺栓联接 C、螺钉联接 D、紧定螺钉联接 5—4螺纹联接防松的根本问题在于C。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 5—5对顶螺母为A防松，开口销为B防松，串联钢丝为B防松。 A、摩擦 B、机械 C、不可拆 5—6在铰制孔用螺栓联接中，螺栓杆与孔的配合为B。 A、间隙配合 B、过渡配合 C、过盈配合 5—7在承受横向工作载荷或旋转力矩的普通紧螺栓联接中，螺栓杆C作用。 A、受剪切应力 B、受拉应力 C、受扭转切应力和拉应力 D、既可能只受切应力又可能只受拉应力 5—8受横向工作载荷的普通紧螺栓联接中，依靠A来承载。 A、接合面间的摩擦力 B、螺栓的剪切和挤压 C、螺栓的剪切和被联接件的挤压 5—9受横向工作载荷的普通紧螺栓联接中，螺栓所受的载荷为B；受横向工作载荷的铰制孔螺栓联接中，螺栓所受的载荷为A；受轴向工作载荷的普通松螺栓联接中，螺栓所受的载荷是A；受轴向工作载荷的普通紧螺栓联接中，螺栓所受的载荷是D。 A、工作载荷 B、预紧力 C、工作载荷+预紧力 D、工作载荷+残余预紧力 E、残余预紧力 5—10受轴向工作载荷的普通紧螺栓联接。假设螺栓的刚度C b与被联接件的刚度C 相等，联接的预紧力为F0，要求受载后接合面不分离，当工作载荷F等于预紧力F0 m 时，则D。 A、联接件分离，联接失效 B、被联接件即将分离，联接不可靠 C、联接可靠，但不能再继续加载 D、联接可靠，只要螺栓强度足够，工作载荷F还可增加到接近预紧力的两倍 5—11重要的螺栓联接直径不宜小于M12，这是因为C。 A、要求精度高 B、减少应力集中 C、防止拧紧时过载拧断 D、便于装配
机械设计基础习题参考答案 机械设计基础课程组编 武汉科技大学机械自动化学院
第2章 平面机构的自由度和速度分析 2-1画运动简图。 2-2 图2-38所示为一简易冲床的初拟设计方案。设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。 4 3 5 1 2 解答：原机构自由度F=3?3- 2 ?4-1 = 0，不合理 ，
2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。 b) a) A E M D F E L K J I F B C C D B A 解答：a) n=7; P l=9; P h=2，F=3?7-2 ?9-2 =1 L处存在局部自由度，D处存在虚约束 b) n=5; P l=6; P h=2，F=3?5-2 ?6-2 =1 E、B处存在局部自由度，F、C处存在虚约束2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。 B D C A (a) C D B A (b) 解答：a) n=4; P l=5; P h=1，F=3?4-2 ?5-1=1 A处存在复合铰链 b) n=6; P l=7; P h=3，F=3?6-2 ?7-3=1 B、C、D处存在复合铰链 2-5 先计算如图所示平面机构的自由度。并指出图中的复合铰链、局部自由度和虚约束。
A B C D E 解答： a) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 C 处存在复合铰链。 b) n=7; P l =10; P h =0，F=3?7-2 ?10 = 1 B D E C A c) n=3; P l =3; P h =2，F=3?3 -2 ?3-2 = 1 D 处存在局部自由度。 d) n=4; P l =5; P h =1，F=3?4 -2 ?5-1 = 1 A B C D E F G G' H A B D C E F G H I J e) n=6; P l =8; P h =1，F=3?6 -2 ?8-1 = 1 B 处存在局部自由度，G 、G'处存在虚约束。 f) n=9; P l =12; P h =2，F=3?9 -2 ?12-2 = 1 C 处存在局部自由度，I 处存在复合铰链。
第三章 机械零件的强度 习题答案 3-1某材料的对称循环弯曲疲劳极限MPa 1801=-ζ，取循环基数60105?=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。 [解] MPa 6.37310710 5180936 9 10111 =???==--N N ζζN MPa 3.324105.210 51809469 20112 =???==--N N ζζN MPa 0.227102.610 518095 69 30113 =???==--N N ζζN 3-2已知材料的力学性能为MPa 260=s ζ，MPa 1701=-ζ，2.0=ζΦ，试绘制此材料的简化的等寿命寿命曲线。 [解] )170,0('A )0,260(C 0 12ζζζΦζ-=- ζ Φζζ+=∴-121 0 MPa 33.2832 .01170 21210=+?=+= ∴-ζΦζζ 得)233.283,233.283(D '，即)67.141,67.141(D ' 根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示
3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲 劳曲线。 [解] 因 2.14554 ==d D ，067.045 3==d r ，查附表3-2，插值得88.1=αζ，查附图3-1得78.0≈ζq ，将所查值代入公式，即 ()()69.1188.178.0111k =-?+=-α+=ζζζq 查附图3-2，得75.0=ζε；按精车加工工艺，查附图3-4，得91.0=ζβ，已知1=q β，则 35.211191.0175.069.1111k =???? ? ?-+=???? ??-+=q ζζζζββεK ()()() 35 .267.141,67.141,0,260,35.2170,0D C A ∴ 根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图 3-5 如题3-4中危险截面上的平均应力MPa 20m =ζ，应力幅MPa 20a =ζ，试分别按
2012年机械设计自学考试备考试题 第二章 一、选择填空： 1．如果危险截面上的应力超过零件的强度极限,则发生的失效形式为 。C A ． 表面破坏 Ｂ. 残余变形 C ． 整体断裂 Ｄ. 功能失效 2．零件设计时,限制零件中的应力不超过允许的限度的设计准则称为 。A Ａ. 强度准则 Ｂ. 刚度准则 C ． 寿命准则 Ｄ. 振动稳定性准则 ３．按照机器的组成原理，变速箱是汽车的 。Ｂ A ． 原动机 Ｂ． 传动部分 Ｃ. 执行部分 D. 控制系统 4.为了防止零件发生破坏，应采用的设计准则是 。D A.刚度准则 B.寿命准则 Ｃ.振动稳定性准则 D. 强度准则 二、填空题： 1.传动件包括带传动、链传动、摩擦轮传动、蜗杆传动和___＿_____。齿轮传动 ２.驱动机器完成预定功能的部分称为__＿_____。原动机 3．金属材料尤其是钢铁使用最广；在机械产品中钢铁材料占_＿__＿。90％以上 4. 描述材料的疲劳特性可用最大应力、应力循环次数和______。应力比（或循环特性） 5．机械零件制造中使用最广的金属材料是_________。钢铁 6.机器的基本组成部分为原动机部分、传动部分和 。执行部分 7.按照机器的组成原理,发动机是汽车的 。原动机部分 ８.如果作用于零件上的应力超过材料的屈服极限，则零件将发生 。塑性变形 ９. 一部机器的质量基本上取决于______＿＿________。设计阶段 10．机器的设计阶段是决定机器质量的____＿＿__＿______＿。关键 第三章 一、选择填空： 1．零件表面经淬火、渗氮、喷丸、滚子碾压等处理后，其疲劳强度___＿__。B A.降低 B ．提高 Ｃ. 不变 D. 提高或降低视处理方法而定 2.应力的循环特性（应力比)常用“r ”表示，其值为________。D B ．a m σσ?C ? 3.变应力的应力幅值a σ为__＿_____。 A Ａ． 2min max σσ- B. 2min max σσ+ C ． 2max σ?D.min max σσ- ４.对称循环应力,其循环特性“r ”值是____＿___。 Ｄ A.1? B.0.５ C. 0 D ．-1 5.下列四种叙述中正确的是＿__＿__。D A.变应力只能由变载荷产生 B.静载荷不能产生变应力
《机械设计原理》作业参考答案 作业一 一、填空题: 1.零件 2.通用零件专用零件 3.零件构件 4.直接接触可动 5.运动副构件传递运动和力 6.主动构件从动构件机架 7.平面高副平面低副 8.机器机构 二、判断题： 1.× 2.× 3.× 4.√ 5.× 6.× 7.× 三、选择题： 1.C 2.B 3.B 4.D 5.C 6.D 四、综合题： 1.答：机器基本上是由动力部分、工作部分和传动装置三部分组成。动力部分是机器动力的来源。工作 部分是直接完成机器工作任务的部分，处于整个传动装置的终端，其结构形式取决于机器的用途。 传动装置是将动力部分的运动和动力传递给工作部分的中间环节。 2.答：低副是面接触的运动副，其接触表面一般为平面或圆柱面，容易制造和维修，承受载荷时单位面 积压力较低（故称低副），因而低副比高副的承载能力大。低副属滑动磨擦，摩擦损失大，因而效率较低；此外，低副不能传递较复杂的运动。 高副是点或线接触的运动副，承受载荷时单位面积压力较高（故称高副），两构件接触处容易磨损，寿命短，制造和维修也较困难。高副的特点是能传递较复杂的运动。 3.答：机构运动简图能够表达各构件的相对运动关系、揭示机构的运动规律和特性。其绘制步骤如下： （1）分析机构运动，确定构件数目。（2）确定运动副的类型和数量。（3）确定视图平面。 （4）徒手画草图并测量各运动副之间的相对位置。 （5）选择适当的长度比例尺μl= a mm／mm，并将实长换算为图长。（6）完成机构运动简图。 作业二 一、填空题： 1.转动副 2. 2 1 1 3.曲柄摇杆双曲柄双摇杆 4.双曲柄 5.曲柄滑块 6.转动导杆 7.对心曲柄滑块偏置曲柄滑块 8.整周转动往复直线移动 9.转动导杆摆动导杆 10.工作行程比空回行程所需时间短 11.凸轮从动件机架 12.低高 13.高副预期 14.盘形凸轮移动凸轮 15.尖顶滚子平底 二、判断题： 1.× 2.× 3.√ 4.× 5.× 6.√ 7.√ 8.× 9.× 10.√ 11．√ 12.× 13.× 14.× 15.× 16.√ 17.√ 18.√ 19.√ 20.√ 三、选择题： 1.B 2.A 3.D 4.A 5.A 6.D 7.A 8.A 9.A 10.C 四、综合题：
机械设计基础 1-5至1-12 指出（题1-5图~1-12图）机构运动简图中的复合铰链、局部自由度和虚约束，计算各机构的自由度，并判断是否具有确定的运动。
1-5 解 F =H L P P n --23=18263-?-?=1 1-6 解F =H L P P n --23=111283-?-?=1 1-7 解F =H L P P n --23=011283-?-?=2 1-8 解F =H L P P n --23=18263-?-?=1 1-9 解F =H L P P n --23=24243-?-?=2 1-10 解F =H L P P n --23=212293-?-?=1 1-11 解F =H L P P n --23=24243-?-?=2 1-12 解F =H L P P n --23=03233-?-?=3 2-1 试根据题2-1图所标注的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。 题2-1图
答 : a ）160907015011040=+<=+，且最短杆为机架，因此是双曲柄机构。 b ）1707010016512045=+<=+，且最短杆的邻边为机架，因此是曲柄摇杆机构。 c ）132627016010060=+>=+，不满足杆长条件，因此是双摇杆机构。 d ）1909010015010050=+<=+，且最短杆的对边为机架，因此是双摇杆机构。 2-3 画出题2-3图所示个机构的传动角和压力角。图中标注箭头的构件为原动件。 题2-3图 解： 2-5 设计一脚踏轧棉机的曲柄摇杆机构，如题2-5图所示，要求踏板CD 在水平位置上下各摆10度，且500CD l mm =，1000AD l mm =。（1）试用图解法求曲柄AB 和连杆BC 的长度；（2）用式（2-6）和式（2-6）’计算此机构的最小传动角。
机械设计答案 第1章机械设计概论 1－2 设计机器时应满足哪些基本要求？ 答：1、功能要求 满足机器预定的工作要求，如机器工作部分的运动形式、速度、运动精度和平稳性、需要传递的功率，以及某些使用上的特殊要求（如高温、防潮等）。 2、安全可靠性要求 （1）使整个技术系统和零件在规定的外载荷和规定的工作时间内，能正常工作而不发生断裂、过度变形、过度磨损、不丧失稳定性。 （2）能实现对操作人员的防护，保证人身安全和身体健康。 （3）对于技术系统的周围环境和人不致造成危害和污染，同时要保证机器对环境的适应性。 3、经济性 在产品整个设计周期中，必须把产品设计、销售及制造三方面作为一个系统工程来考虑，用价值工程理论指导产品设计，正确使用材料，采用合理的结构尺寸和工艺，以降低产品的成本。设计机械系统和零部件时，应尽可能标准化、通用化、系列化，以提高设计质量、降低制造成本。 4、其他要求 机械系统外形美观，便于操作和维修。此外还必须考虑有些机械由于工作环境和要求不同，而对设计提出某些特殊要求，如食品卫生条件、耐腐蚀、高精度要求等。 1－4 机械零件的计算准则与失效形式有什么关系？常用的设计准则有哪些？它们各针对什么失效形式？ 答：在设计中，应保证所设计的机械零件在正常工作中不发生任何失效。为此对于每种失效形式都制定了防止这种失效应满足的条件，这样的条件就是所谓的工作能力计算准则。它是设计机械零件的理论依据。 常用的设计准则有： 1、强度准则：确保零件不发生断裂破坏或过大的塑性变形，是最基本的设计准则。 2、刚度准则：确保零件不发生过大的弹性变形。 3、寿命准则：通常与零件的疲劳、磨损、腐蚀相关。 4、振动稳定性准则：高速运转机械的设计应注重此项准则。 5、可靠性准则：当计及随机因素影响时，仍应确保上述各项准则。 1－7 机械零件设计的一般步骤有哪些？其中哪个步骤对零件尺寸的确定起决定性的作用？
第一章绪论 1-2 现代机械系统由哪些子系统组成，各子系统具有什么功能？ 答：组成子系统及其功能如下： （1）驱动系统其功能是向机械提供运动和动力。 （2）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。 （3）执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置，或对作业对象进行检测、度量等，按预定规律运动，进行生产或达到其他预定要 求。 （4）控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作，并准确可靠地完成整个机械系统功能。 第二章机械设计基础知识 2-2 什么是机械零件的失效？它主要表现在哪些方面？ 答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时，由于某一危险截面的应力超过零件的强度极限发生的断裂，如螺栓的断裂、齿轮轮齿根部的折断等。 （2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限，零件产生塑性变形。 （3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。 2-4 解释名词：静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。答：静载荷大小、位置、方向都不变或变化缓慢的载荷。 变载荷大小、位置、方向随时间变化的载荷。 名义载荷在理想的平稳工作条件下作用在零件上的载荷。 计算载荷计算载荷就是载荷系数K和名义载荷的乘积。 静应力不随时间变化或随时间变化很小的应力。 变应力随时间变化的应力，可以由变载荷产生，也可由静载荷产生。 2-6 机械设计中常用材料选择的基本原则是什么？ 答：机械中材料的选择是一个比较复杂的决策问题，其基本原则如下： （1）材料的使用性能应满足工作要求。使用性能包含以下几个方面： ①力学性能 ②物理性能 ③化学性能 （2）材料的工艺性能应满足加工要求。具体考虑以下几点： ①铸造性 ②可锻性 ③焊接性 ④热处理性 ⑤切削加工性 （3）力求零件生产的总成本最低。主要考虑以下因素： ①材料的相对价格 ②国家的资源状况 ③零件的总成本 2-8 润滑油和润滑脂的主要质量指标有哪几项？ 答：衡量润滑油的主要指标有：粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。 衡量润滑脂的指标是锥入度和滴度。
机械设计课后习题答案 3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105?=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。 [解] MPa 6.373107105180936910111=???==--N N σσN MPa 3.324105.2105180946920112=???==--N N σσN MPa 0.227102.61051809569 30113=???==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σ Φ，试绘制此 材料的简化的等寿命寿命曲线。 [解] )170,0('A )0,260(C 00 12σσσΦσ-=- σΦσσ+= ∴-1210 MPa 33.2832 .0117021210=+?=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D ' 根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示
3-4 圆轴轴肩处的尺寸为：D=72mm，d=62mm，r=3mm。如用题3-2中的材料，设其强度极限σB=420MPa，精车，弯曲，βq=1，试绘制此零件的简化等寿命疲劳曲线。 [解] 因2.1 45 54 = = d D，067 .0 45 3 = = d r，查附表3-2，插值得88.1= α σ ，查附 图3-1得78.0≈ σ q，将所查值代入公式，即 ()()69.1 1 88 .1 78 .0 1 1 1 k= - ? + = - α + = σ σ σ q 查附图3-2，得75.0= σ ε；按精车加工工艺，查附图3-4，得91.0=σβ， 已知1= q β，则 35 .2 1 1 1 91 .0 1 75 .0 69 .1 1 1 1 k = ?? ? ? ? ? - + = ?? ? ? ? ? - + = q σ σ σ σβ β ε K ()()() 35 .2 67 . 141 , 67 . 141 ,0, 260 , 35 .2 170 ,0D C A ∴ 根据()()() 29 . 60 , 67 . 141 , 0, 260 , 34 . 72 ,0D C A按比例绘出该零件的极限应力线图如下图 3-5 如题3-4中危险截面上的平均应力MPa 20 m = σ，应力幅MPa 20 a = σ，试分别按①C r=②C σ= m ，求出该截面的计算安全系数 ca S。 [解] 由题3-4可知35.2 ,2.0 MPa, 260 MPa, 170 s 1- = = = = σ σ K Φ σ σ
第三章部分题解参考 3-5 图3-37所示为一冲床传动机构的设计方案。设计者的意图是通过齿轮1带动凸轮2旋转后，经过摆 杆3带动导杆4来实现冲头上下冲压的动作。试分析此方案有无结构组成原理上的错误。若有，应如何修改？ 习题3-5图 习题3-5解图(a) 习题3-5解图(b) 习题3-5解图(c) 解 画出该方案的机动示意图如习题3-5解图(a)，其自由度为： 14233 2345=-?-?=--=P P n F 其中：滚子为局部自由度 计算可知：自由度为零，故该方案无法实现所要求的运动，即结构组成原理上有错误。 解决方法：①增加一个构件和一个低副，如习题3-5解图(b)所示。其自由度为： 1 15243 2345=-?-?=--=P P n F ②将一个低副改为高副，如习题3-5解图(c)所示。其自由度为： 1 23233 2345=-?-?=--=P P n F 3-6 画出图3-38所示机构的运动简图（运动尺寸由图上量取），并计算其自由度。 习题3-6(a)图 习题3-6(d)图 解(a) 习题3-6(a)图所示机构的运动简图可画成习题3-6(a)解图(a)或习题3-6(a)解图(b)的两种形式。 自由度计算： 1042332345=-?-?=--=P P n F
习题3-6(a)解图(a) 习题3-6(a)解图(b) 解(d) 习题3-6(d)图所示机构的运动简图可画成习题3-6(d)解图(a)或习题3-6(d)解图(b)的两种形式。 自由度计算： 1042332345=-?-?=--=P P n F 习题3-6(d)解图(a) 习题3-6(d)解图(b) 3-7 计算图3-39所示机构的自由度，并说明各机构应有的原动件数目。 解(a) 10102732345=-?-?=--=P P n F A 、 B 、 C 、 D 为复合铰链 原动件数目应为1 说明：该机构为精确直线机构。当满足B E =BC =CD =DE ，AB =AD ， AF =CF 条件时，E 点轨迹是精确直线，其轨迹垂直于机架连心线AF
1章 齿轮传动 一、补充题 1、 在齿轮传动的设计与计算中,对于下列参数与尺寸应标准化的有 (1)、(6) ;应圆整的有 (5)、(9) ;没有标准的化也不应圆整的有 (2)、(3)、(4)、(7)、(8)、(10) 。 （1）斜齿圆柱齿轮的法面模数m n ;(2)斜齿圆柱齿轮的端面模数m t; (3) 分度圆直径d; (4)齿顶圆直径d a ; (5) 齿轮宽度B; (6)分度圆压力角α;(7)斜齿轮螺旋角β;(8) 变为系数x; (9)中心距a; (10)齿厚s 2.材料为20Cr 的齿轮要达到硬齿面,适宜的热处理方法就是 (2) 。 (1)整体淬火;(2)渗碳淬火;(3)调质;(4)表面淬火 3.将材料为45钢的齿轮毛坯加工成为6级精度硬齿面直齿圆柱外齿轮,该齿轮制造工艺顺序应就是 (1) 为宜。 （1） 滚齿、表面淬火、磨齿;(2)滚齿、磨齿、表面淬火; （2） 表面淬火、滚齿、磨齿;(4)滚齿、调质、磨齿 4.在下列措施中, (2) 不利于减轻与防止齿面点蚀发生。 （1） 提高齿面硬度;(2)采用粘度低的润滑油; (3)降低齿面粗糙度值;(4)采用较大的变位系数 5.一对正确啮合的标准渐开线齿轮做减速传动时,如两轮的材料、热处理及齿面硬度均相同,则齿根弯曲应力 (1) 。 (1)21 F F σ>σ; (2)21F F σ=σ;(3)21F F σ<σ 6.有两个标准直齿圆柱齿轮,齿轮1的模数30511==Z ,mm m 齿数;齿轮2的模数50322==Z ,mm m 齿数,则齿形系数与应力校正系数的乘积11Sa Fa Y Y (1) 22Sa Fa Y Y (1)大于;(2)等于;(3)小于;(4)不一定大于、等于或小于 2章 V 带传动 一、 选择与填空 1.带传动正常工作时,紧边拉力F 1与松边拉力F 2满足关系 (2) 。 (1)F 1 =F 2 (2)F 1 - F 2 = F e (3)F 1 /F 1 =e f α (4)F 1 +F 2 =F 0 2、 若将传动比不为1的平带传动的中心距减少1/3,带长做相应调整,而其它条件不变,则带传动的最大有效拉力F ec (3) 。 (1) 增大 (2)不变 (3)降低
《机械设计基础》 习 题 解 答 机械工程学院
目录 第0章绪论-------------------------------------------------------------------1 第一章平面机构运动简图及其自由度----------------------------------2 第二章平面连杆机构---------------------------------------------------------4 第三章凸轮机构-------------------------------------------------------------6 第四章齿轮机构------------------------------------------------------- -----8 第五章轮系及其设计------------------------------------------------------19 第六章间歇运动机构------------------------------------------------------26 第七章机械的调速与平衡------------------------------------------------29 第八章带传动---------------------------------------------------------------34 第九章链传动---------------------------------------------------------------38 第十章联接------------------------------------------------------------------42 第十一章轴------------------------------------------------------------------46 第十二章滚动轴承---------------------------------------------------------50 第十三章滑动轴承-------------------------------------------- ------------ 56 第十四章联轴器和离合器------------------------------- 59 第十五章弹簧------------------------------------------62 第十六章机械传动系统的设计----------------------------65

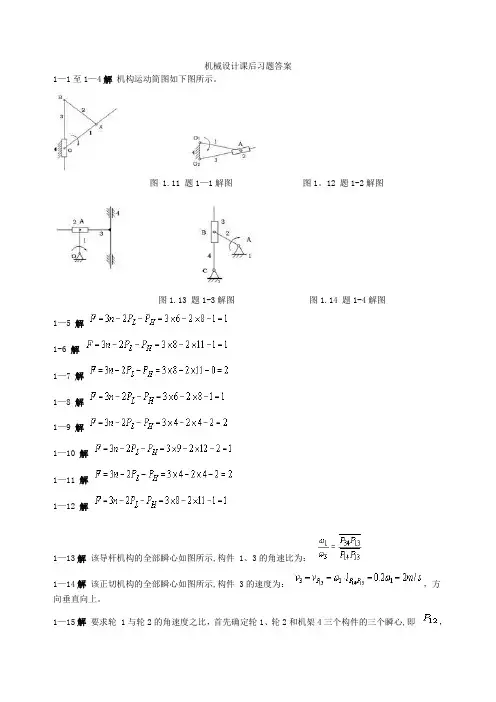

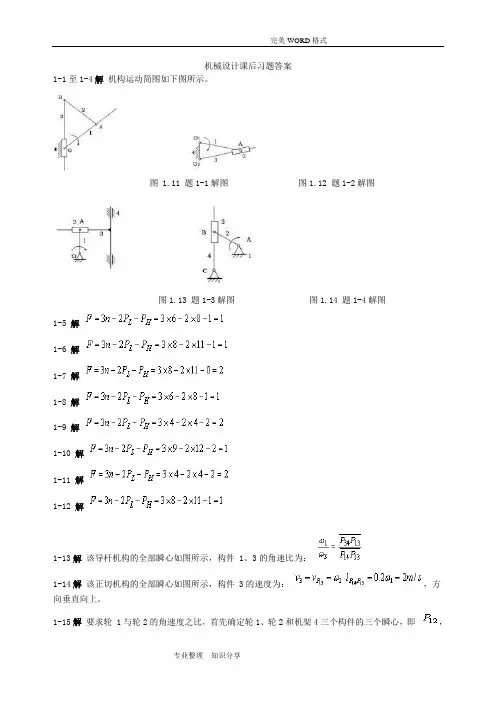

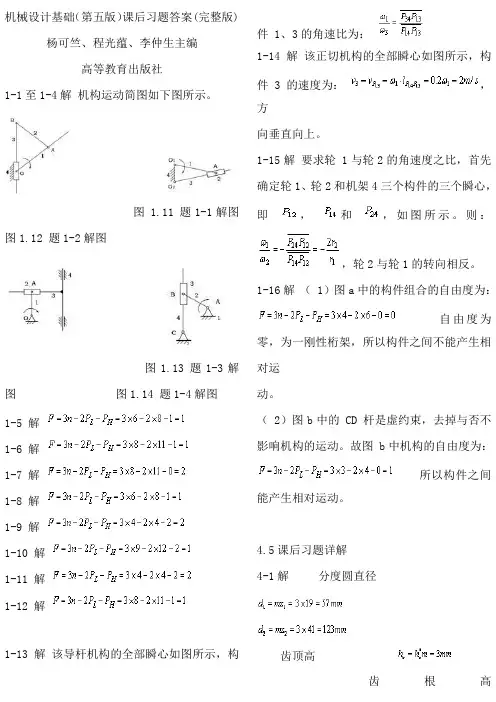

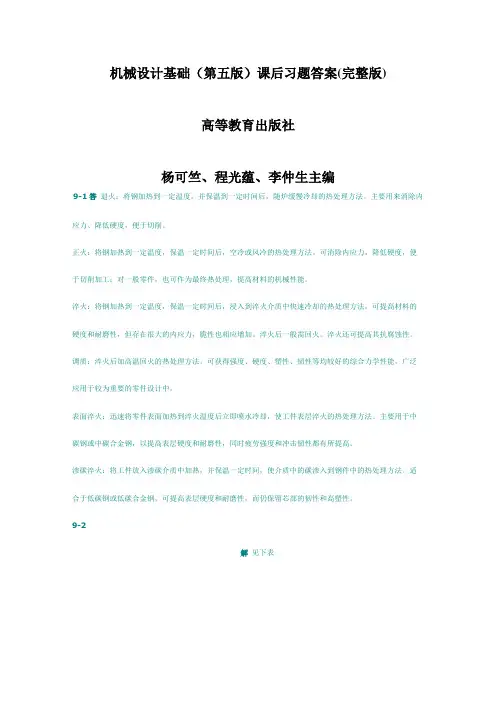

1-1至1-4解机构运动简图如下图所示。 图 1.11 题1-1解图图1.12 题1-2解图 图1.13 题1-3解图图1.14 题1-4解图 1-5 解 1-6 解 1-7 解 1-8 解 1-9 解 1-10 解 1-11 解 1-12 解 1-13解该导杆机构的全部瞬心如图所示，构件 1、3的角速比为： 1-14解该正切机构的全部瞬心如图所示，构件 3的速度为：，方向垂直向上。 1-15解要求轮 1与轮2的角速度之比，首先确定轮1、轮2和机架4三个构件的三个瞬心，即
