一、开关柜基本概念
电的概念震（雷）八卦生命本源与电的关系
发电、变电、输电、配电、用电（能量转化一发电厂类型）
开关柜：制造厂根据电气主接线的要求，将一次设备（隔离开关、负荷开关、断路器、熔断器等）和二次设备（指示灯、按钮、仪表、转换开关等）按照一定的顺序安装在开启式或封闭式的金属壳体内，（并完成所有机械和电气的连接和调试）；作接受和分配电能之用的装置，称为成套开关装置，简称开关柜。
电气间隙：具有电位差的两个相邻导电部件之间沿空气的最小安全距离，叫作电气间隙。 爬电距离：具有电位差的两个相邻导电部件之间沿绝缘体表面的最短距离，叫作爬电距离。 电气间隙（mm ）2010125300
电压等级220∕380V IOKV 35KV
爬电距离（mm ）14196460
保护导体：用以与裸露导电部件、外部导电部件、主接地端子、接地电极、电源的人造中性接地点连接而防止触电危险的一种防护所要求的一种导体，叫作保护导体，代号
PJ
中性保护导体：在某些系统中，同时具有中性导体（N ）和保护导体（PE ）功能的一种导体叫作中性保护导体，共代号为PEN.
开关柜正常相序及颜色：
1.3C （W ）相下右前红
上左后黄中中中绿淡蓝 黄绿双色 DC 正极：赭色负极：淡蓝色 三按：按图纸、按工艺、按标准（装配依据）
三检：首件必检、中间巡检和完工检查；自检、互检和专检。
五防：1,防止带负荷分、合隔离开关
2,防止误分、误合断路器、负荷开关、接触器（允许提示性）
3,防止接地开关处于闭合位置时（挂接地线时）关合断路器、负荷开关等开关
4,防止带电时（断路器合闸时）误合接地开关（挂接地线）
5,防止误入带电间隔 （高压开关柜的五防连锁）
现场维修三步（三守则）：停电、验电、挂接地线。置放安全警示牌。
二、电力供电
正弦交流电：指大小和方向都随时间按正弦规律变化的电流、电压或电动势。
三相交流电：由三个同频率、同幅值，彼此之间有120度相位差的正弦交流电动势构成的电源，叫三相对称正弦交流电源，由三相电源及负载连接导线及控制装置组成的电路，叫三相交流电路。 电力系统：由各种不同电压等级的电力线路，将发电厂、变电所、配电所和电力用户联系起来，电源侧负载侧名称 上下排列左右排列前后排列颜色
Ll A(U)相
L2 B(V)相
N 零线
PE 地线
组成发电、变电、输电、配电和用电的整体，称为电力系统。要求：可靠持续供电；良好的电能质量；经济性，消耗少，效果高，最大限度的降低电能成本；最大限度的满足用户用电的需要。
电力网：变、输配电所和各种不同等级的电力线路所组成的输配电系统，即连接发电厂和电力用户的中间环节，称为电力网。
用电等级：一级：停电引起人员伤亡者，重大政治影响者，重大经济影响者；重大公共秩序混乱；二级；较大政治影响者，较大经济影响者，较大的公共场合秩序混乱；三级：不属于一级和二级的一般负荷。
电压等级：0.220.38361035110220330550共10级；目前最高100OKv
为了把更多的电能输送到更远的距离，为了更多减少线路损耗，采用高压输电。每一个高压变电所下面必有更多个低等级的变配电所。成套用在末端：变、配电所或用户。
提高功率因数，释放更多电能；我国小于0.9即罚款收费。
小于IkV为低压，高于IkV为高压（简单说法）
低压:小于Ikv
中压：6kv至35kv（国外概念）
高压：35kv至55OkY
超高压：550kv至100Okv
特高压：100Okv以上
安全电压：低于36v正常情况下人体电阻1000欧姆，耐受电流50.MA漏电保护器一般控制在动作电流不高于30mA
特殊场所应使用安全特低电压照明：
1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5m等场所的
照明，电源电压不应大于36v
2）潮湿和易触及带电体场所的照明，电源电压不得大于24v
3）特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12v短路：电源通向负载的两根导线不经过负载而相互直接接通，就发生了电源被短路的情况。短路电流比正常工作电流大的多，能导致电气设备的过热，甚至烧毁电气设备，引起火灾。同时，短路电流还会产生很大的电动力，造成电气设备损坏，严重的短路事故甚至还会破坏电力系统的稳定，所以对运行中的电气设备应采取一定的保护措施，如安装自动开关（断路器）、熔断器、漏电保护器等。
三、重要名词（电气主接线）
主接线：由变压器、断路器、隔离开关、互感器、电抗器等各种设备及连接线、母线所组成的输送和分配电能的线路。
基本要求：
1）根据系统与用户的要求，应保证供电的可靠性和电能质量
2）接线应力求简单、清晰、操作方便
3）应保证进行一切倒闸操作的工作人员及设备的安全，并能保证维护、检修工作的安全进行4）应使接线的投资和运行的费用最经济
5）具有扩建的可能性
常用几种：1）单母线接线2）双母线接线3）带旁路母线的单、双母线接线4）桥式接线5）单元接线（如发电机-变压器单元接线）
一次主接线是所有与制造配电装置工作有关的活动的重点，特别是设计院；其他所有工作都是为它服务，所以必须符合它的要求，绝对不能违背。一般最常接触的是单母线不分段（可一电源可两电源）和分段（双电源），一次必须掌握；二次和其他工序必须熟悉
断路器：能关合、承载、开断运行回路正常电流，也能在规定的时间内关合、承载及开断规定的过载电流（包括短路电流）的开关设备。
隔离开关：在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常线路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关。
负荷开关：能关合、开断及承载运行线路正常电流（包括规定的过载电流），也能在规定的时间内承载规定的异常电流（如短路电流）的开关。
接地开关：用于将回路接地的一种机械式开关装置。在异常条件（如短路）下，可在规定时间内承载规定的异常电流。但在正常条件下，不要求承载电流。
熔断器：当电流超过规定值一定时间后，以它本身产生的热量使熔体熔化而开断电路的开关装置。接触器：手动操作除外，只有一个休止位置，能关合、承载及开断正常电流及规定的过载电流的开断和关合装置。
热继电器：是一种广泛应用在低压交流500v、额定电流150A以下的电力线路中，作为交流电动机或其他设备的过负荷保护用的电器，它常和交流接触器组合而成磁力启动器。
电流互感器和电压互感器：是一种电流和电压的变换装置。它们的作用是将大电流变成小电流，将高电压变成低电压；从而保证了仪表测量和继电保护工作的安全，同时可以使仪表和继电器制造标准化（电压为100V,电流为5A）
移相电容器：是一种无功功率的补偿设备，用来改善电力系统和用户的功率因数。
电力变压器：是用来改变交流电压大小的电气设备。它根据电磁感应的原理，把某一等级的交流电压变换成另一等级的交流电压，以满足不同负荷的需要。
过电压保护器（避雷器）：在供用电系统的运行过程中，产生危及电气设备绝绿的电压升高称为过电压。按其产生的来源，可分为内部过电压和大气过电压两种。内部过电压是指系统因电网内部能量的转化或传递而引起的。大气过电压，是指因大气中雷云放电
而引起的，分为直击雷过电压和感应雷过电压。可以迅速可靠的吸收过电压从而对电器设备提供保护的电气装置就是过电压保护器。
电气主接线：用规定的图例符号表示主要电气设备及它们在电路中连接的相互关系，称之为电气主接线图。主接线图通常以单线系统图来表示，即用一条线来代表三相，使图示简单明了。主要有：单母线不分段式，单母线分段式，单母线分段带旁路母线式，双母线式和桥式主接线。
二次回路：供、用电系统中，凡是对一次设备进行操作、控制、保护、测量的设备以及各种信号装置，统称二次设备（元件）。二次设备及共有关的线路叫作二次回路。
常用的二次设备包括各种继电器、熔断器、切换开关、操作压板、接线端子、指示灯、按钮、蜂鸣器、警铃等。按其性质分为电流回路、电压回路、操作回路及信号回路等。
保护性接地：就是把电动机等电力设备的金属外壳通过导线接到接地电极（又称接地装置）上。所谓接地电极，就是用几根钢管垂直打进地面下的土壤内，管子的顶端在地表面0.5m以下。各
管子用钢带连接起来做成接地装置。
保护性接零：就是将电力设备的外壳与供电线路的零线（中性线）连接。这样以来，当一相的供电线触壳时，就会发生一相电源短路，短路电流将熔丝快速熔断，使故障点脱离电源以确保供电系统的安全运行。
四、开关柜分类和名称
低压成套开关设备分类：1、按供电网络：一级配电设备，统称负荷中心；二级配电设备，电动机为主，称为马达
控制中心（MCC）,另外为一般负载，末级配电设备。
2、按结构特征：P-开后式配电屏；G-封闭式配电柜
3、按产品的形式特征：G-固定安装、固定接线；B-固定安装C-抽出式H-抽出式与固定安装、固定接线式混合安装形式
4,按环境：户内和户外
命名：由类别代号、系列特征代号、品种代号、规格代号及附加代号五部分组成：
口口口口-口口
1S3 4 5 6
1）类别代号2）系列特征代号3）用途代号4）设计序号5）规格代号6）附加代号例如：GGDl-Ol
含义：电力用固定开关柜，第一个设计，主电路方案号为Ol
GCKl-Ol
含义：控制中心用抽出式封闭配电柜，第一个设计，主电路方案号为01
高压成套开关设备分类：
简称高压开关柜（除进出线外，其余完全被接地金属外壳封闭的开关设备）
铠装式高压开关柜、间隔式高压开关柜和箱式高压开关柜：铠装式高压开关柜中福一个主要部件都分别装于用接地的金属隔板隔开的隔室中；间隔式与铠装式一样，主要元件在不同的隔室内，但具有一个或多个非金属隔板；箱式就是除上两种形式以外的开关柜。
□口口口口一口口口口口-口口
12 3 4 5 6 7 8 9 101112
1）产品名称（铠装式K,间隔式J,箱式X）
2）结构特征（固定式G,移开式Y）
3）使用场所（户内N,户外W）
4）设计序号
5）改进顺序号（A B C∙∙∙）
6）额定电压（kV）
7）主开关类别
8）操作机构类别
9）特殊使用条件的派生产品标忐
10）规格参数
11）特征参数
12）企业自定符号
例如:KYN28-12/31.5
户内用铠装移开式高压开关柜，第28次设计，额定电压12kv分断能力31.5kA
流行：三箱类：照明箱、动力箱、开关箱
配电箱、控制箱、启动箱、分线箱、计量箱（电度表箱）、端子箱、通讯箱
配电箱：XMXL-21
低压：（PGL）GGD GCKGCSMNS
高压：10KV:（GGlA）XGN2-12HXGN15-12KYN28-12（JYN2-10KYN18KYN27KYN-7.2（FC）
KGN-12）
35KV:GBC-40.5JYN1-40.5XGN17-40.5KYN61-40.5
简介：箱式变电站：美式箱变和欧式箱变ZGS、ZBW等GIS充气柜：GasInsulated
Switcher箱式气体绝缘金属封闭开关设备XGN46-40.5
在封闭的隔室内充填起绝缘作用的气体，用作相间或相对地的绝缘介质的高压开关柜，称为充
气柜（简称C-C IS）
电气化铁道、轮船专用配电装置；风电、太阳能发电、核电专用配电装置。
五、工序划分
怎样完成一台开关柜的制造工作呢？其实，只要按每一工序去完成，就变得非常条理，各工序
各尽其能又相互配合，既不容易出错，又能保证产品的统一性；完全可以制造出高质量高档次
的优质产品。
柜体：我们看到的整体开关柜的金属外壳（就像我们的衣服）就是柜体，柜体是电气的基础和
支持，没有柜体，电气元件就没有安装的基础，同时也没有了防护。
主要工作：门的安装、封板、防护板的安装、调节门缝、门锁安装、电气安装梁固定、密封胶条、观察窗安装等。
母排：大家看到的所有铜排就是我说的母排，母排一般用在成套的一次回路（主回路），承载
主要能量（大电流、高电压）的输送和分配。本批两台柜子，是将电容器接入电网，
实现无功功率的补偿作用。柜顶是主母排，向下依次是主分支排，横母排（一次汇流排）；下部为零线排和地排，形成完整的三相五线回路供电系统。每个位置的母排都有它自己的规格要求。所有必须按母排工艺加工安装，同时裸露部位必须符合绝缘距离的要求。主要工作：铜（铝）母排制作和安装、刷相色漆、贴相色标等。
一次：起主要能量的传输和分配的电气元件都属一次元件，所有关于一次元件的安装、调试和配置大线等工作简称为一次。所有看到的自柜顶主母排依次向下由大线或铜排连接的元件都是一次元件。所有工作必须按照一次安装和配置工艺完成。一次就像人的骨骼、肌肉，完成主要的动作和功能，给二次提供依附的主体。
主要元件：刀开关（隔离开关、隔离刀）、负荷开关、电流（压）互感器、断路器、自动开关（空气开关）、接触器、热继电器、电容器、避雷器、母线夹、绝缘子等。
二次：对一次设备元件起控制、测量、指示、保护等作用的电气元件即二次元件，所有关于二次元件的安装、调试和二次线配置的工作简称二次。我们看到的上部仪表门上的所有元件、下部大门上的指示灯以及从它们引出的导线都属二次的工作。二次铜导线一般采用BV、BVR o所有工作必须按照二次配线工艺完成。二次就像人的神经、血管，完成人体的营养输送和控制。
主要元件：电流表、电压表、功率表、功率因数表、转换开关、综合保护器、控制器、指示灯、按钮、熔断器、端子等。
主要工作：二次元件的安装和调试、二次配线；
另：规模大了可由专门人员负责二次用线号制作工作；并柜、耐压、包装、装车可由制造部门安排专门人员完成。
整体成套产品生产流程如下：
六、怎样识图（一、二次）
电路图：是用图形符号并按工作顺序，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。（目的是便于详细理解作用原理，分析和计算电路特性）；开关柜中，连接完成主要功能的电路叫主电路，连接完成辅助功能的电路叫辅助回路。
阅读方法：
1）了解电器元件的简单结构、动作原理及特点，熟记国家统一规定的电器元件的图形符号和文字符号以及各回路的编号。
2）从上到下，从左到右，从一次到二次；注意文字说明
3）图上所示元件、器件和设备的可动部分通常表示在非激励或不工作的状态或位置以交流接触器、热继电器、中间继电器和电流继电器为例重点讲解主要分类：
1）屏面布置图：根据二次回路的展开接线图，给出各电器元件的排列位置及其相互间的距离尺寸的图纸。一般按比例准确绘制（一般为面板开孔图）
2）屏背面接线图：屏内元件相互连接的配线图纸；标明屏上各元件在屏背面的引出端子间的连接情况，以及屏上元件与端子排的连接情况。（背视图）
3）端子排图：屏内元件与屏外元件之间的连接以及同一屏内元件（一次与二次）接线需要经常断开时，一般是通过端子和电缆来实现。许多接线端子的组合称端子排。
安装接线图特点：各电器元件及连接导线都按照它们的实际图形、实际位置和连接关系绘制；
同时为便于施工和进行检查，所有元件的端子和导线都加上走向标志。
以开孔图、接线图和端子排图为例讲解。
成套生产：安装说明、一次系统图、面板开孔图、二次原理图、二次接线图、电器元件材料
表。
配电室资料 职责：负责变配电室值班运行管理维护工作： 1、严格执行安全操作规程，检查各种设备开关线路和仪表的运行情况，认真填写值班记录。 2、认真做好配电室安全防火、防事故工作，保管好各检修工具，定期检查电器设备的绝缘情况。 3、熟练掌握停电状态的应急送电措施，确保商场供电的连续性及可靠性。 4、按计划做好配电室设备的定期维护保养工作。 5、晚班配电室值班人员肩负楼层电工日常维修工作。 1、我国通用线电压0.4kv(用电端380v)，相电压0.23kv(用电端220v)的0.23/0.4kv配电网。有些采矿部 门的动力配电采用0.69kv（用电端660v)电压。 2、变配电室门应为非燃烧体或难燃烧体材料制作的实体门，各间隔的门应向外开启。 3、高压断路器又叫高压开关，是一种功能齐全、可靠性较强和使用方便的高压开关。 4、高压隔离开关应每年进行1—2次定期检 5、电压互感器二次侧的额定电压一般为100v。 6、电压互感器的外壳和二次回路的一点应良好接地 7、严禁电流互感器二次侧开路，电流互感器二次回路接线应采用截面积不小于2.5m㎡的绝缘铜线。 8、接在同一电流互感器上的仪表不能太多。 9、绝缘棒主要用来操作35kv及以下电压等级的刀闸、跌落式熔断 10、绝缘靴可作为防护跨步电压的基本安全用具。 11、严禁带负荷拉、合刀闸。 12、断开电源不仅要拉开开关，而且要拉开刀闸，使每个电源至检修设备或线路至少有一个明显的 断开点。 13、低压带电工作应使用有绝缘柄的工具，工作时站在干燥的绝缘物上进行 14、巡视高压设备一般应由两人一起巡视。 15、凡在离地面2.5m以上的地点进行工作，均视为高处作业。 16、我国规定安全电压有效值的额定值有42v、36v、24v、12v和6v。安全电压必须由双绕组变压 器降压获得，而不能由自耦变压器或电阻分压器获得。 17、漏电保护装置动作电流数值的选择：手持式用电设备为15ma；环境特别恶劣或潮湿场所用电 设备为6--10ma；医用电气设备为6ma；建筑施工工地的用电设备为15--30ma；成套开关柜、分配电盘等为100ma；防止电气火灾为300ma. 29、电气设备过热（引起电气设备过热的情况有：短路、过载、接触不良、铁心发热、散热不良）和电火花、电弧是引起电气火灾与爆炸的直接原因。 30、一般变配电站由高压配电室、低压配电室、值班室、变压室、电容器室等组成。 31、高压配电装置中保护电器是指各种高压熔断器。 32、电压互感器实际上就是一个降压变压器 32、高压配电装置是接受和分配电能的电气设备，包括开关设备、监察测量仪表、保护电器、连接母线及其他辅助设
高压开关柜详细培训 高压开关柜是金属封闭开关设备的俗称，是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。 高压开关柜 高压开关柜广泛应用于配电系统，作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网中快速切除，从而保证电网中无故障部分的正常运行，以及设备和运行维修人员的安全。因此，高压开关柜是非常重要的电设备，其安全、可靠运行对电力系统具有十分重要的意义。 01 高压开关柜的分类
02 KYN 高压开关柜的组成结构
开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成。 一、柜体 开关柜的外壳和隔板采用敷铝锌钢板，整个柜体不仅具有精度高、抗腐蚀与氧化作用，且机械强度高、外形美观，柜体采用组装结构，用拉铆螺母和高强度螺栓联结而成，因此装配好的开关柜能保持尺寸上的统一性。 开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均良好接地。 A-母线室 母线室布置在开关柜的背面上部，作安装布置三相高压交流母线及通过支
路母线实现与静触头连接之用。全部母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。如果出现内部故障电弧，能限制事故蔓延到邻柜，并能保障母线的机械强度。 B-手车（断路器）室 在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。手车能在工作位置、试验位置之间移动。静触头的隔板（活门）安装在手车室的后壁上。手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体。
元器件安装工艺
电器元件装配工艺 一、装配前准备工作: (1)装配前应先熟悉图纸及技术要求，检查元器件型号，规格，数量等与图 纸是否相符，列入国家强制性认证目录的电器应验证其CCC标志，发现问题及时处理。 (2)检查元器件有无损坏，发现问题及时更换。 (3)组装前必须擦净元器件上的灰尘及油污 二、装配工艺及要求 （1）安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。 （1）维修容易，能够较方便地更换元器件。 （2）满足电器元件产品说明书的要求。例如，满足飞弧距离，电气间隙和爬电距离的要求。 （3）保证一、二次线的制作和安装距离。 （4）同一批次相同产品的装配应一致。 （5）先将元件或附件安装在相应的支架或安装板上，再将支架或安装板装在箱体上，准确测量，调整安装位置后将其紧固，调整时不得重击零部件 和元器件。 （6）组装所用紧固元件，金属件的防护层不得有脱落、生锈。螺丝选择要与元件固定孔相匹配，。紧固后螺钉露出螺母2～5个螺距，其余螺钉应拧
（7）组装时要充分考虑接地连续性，箱体内任意两个金属部件通过螺栓连接时如有绝缘层应采用相应规格的接地垫圈，并注意将接地垫圈齿面接触零部件表面，用以划破绝缘层。 （8）安装因震动易损坏的元件，应在元件和安装板之间加装橡胶垫减震。（9）对于有操作手柄的元件应将其调整到位，不得有卡阻现象。 （10）将母线元件上预留给顾客接线用的螺栓拧紧。 （11）各种防护板应安装到位。
一次制做工艺
母线加工及安装 1．下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排下料一般用剪切机切断，母排在下料前或下料后进行校正，不能有毛刺存在，以防止产生尖端放电，便于装配。 2．弯制 矩形母线应尽量减少弯曲。母线弯曲部位距搭接面的边缘通常大于30㎜，母线扭转90°时，扭转部分长度不应少于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。（1）平弯 母线平弯在平弯机上进行，将需要弯曲的母线放在设备中，将尺寸线与弯排机刀片口对齐，使母排弯曲。 弯曲小母排可用母排加工机或台虎钳弯曲，先将母排置于台虎钳的钳口中，但钳口上应垫硬木，以免碰伤母排，然后用手板动母排，使母排弯曲成合适的角度。 （2）立弯、扭弯 母排扭弯可用扭弯机，扭弯90°时，扭弯部分长度为母排宽度2.5～5倍。 如果有污物要清除母排氧化层： 铜母排采用酸洗，铝母排采用碱洗，氧化层清除后应显示出原材料的金属光泽。 母线的标识及相序排列
高压开关柜基础知识 第一章高压开关柜概述............................................................ 2.. . 第二章高压开关柜组成及分类............................................................. 3. . 第三章常见高压开关柜产品............................................................. 5. . 第四章总体质量要求............................................................ 2.. 1. 第五章包装运输保管及开箱验收要求............................................................ 2.. 3 第六章常见故障缺陷及处理方法............................................................ 2.. 3 第七章高压开关柜订货须知............................................................ 2.. 4
第一章高压开关柜概述 —、基本概念 1?开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。 2?高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。 3?开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。 4. 母排位置相序对应关系： 表1-1 5. 防护等级外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。 表1-2 二、开关柜的主要特点： 1. 有一、二次方案,这是开关柜具体的功能标志 ,包括电能汇集、分配、计量和保护功
高压电工培训资料 高压电工培训资料 一、文章类型与培训目标 本文将提供一份全面的高压电工培训资料。本文的目的是帮助读者了解和处理与高压电工工作相关的复杂设备和系统，包括电力系统的基本知识、安全操作规程、各类高压设备的维护和故障排除等。 二、电力系统的基本知识 1、电力系统：由发电厂、输电线路、配电线路和用电设备构成的整体，负责电能的产生、传输和分配。 2、高压电网：电压等级在1000V以上的电网，是电力系统的主要输电网络。 3、高压设备：包括变压器、断路器、开关柜、电缆等，是高压电网的核心组成部分。 三、安全操作规程 1、操作高压设备前，必须进行安全风险评估，确保操作安全。 2、操作高压设备时，必须严格遵守相关的安全规程，如使用绝缘工具、穿戴防护用品等。
3、遇到设备故障时，应立即停机并通知专业人员处理，禁止自行维修。 四、高压设备的维护和故障排除 1、变压器：定期检查变压器油位、油温、声响等情况，清理散热器，检查各部位连接螺栓是否紧固。 2、断路器：定期检查断路器的机械性能、电气性能和密封性，确保其正常运行。 3、开关柜：定期检查开关柜的电气元件、仪表、保护装置等，确保其正常工作。 4、电缆：定期检查电缆的绝缘层、固定情况等，避免因电缆故障引发安全事故。 五、培训方法与材料 1、理论教学：通过讲解、演示、案例分析等方式，使学员了解高压设备的原理、结构、操作和维护方法。 2、实践教学：让学员在实际操作中掌握高压设备的运行和维护技能，提高其操作能力和应对突发情况的能力。 3、模拟训练：利用模拟设备进行实战演练，提高学员处理故障和应对紧急情况的能力。
4、阅读材料：提供相关文献和手册，帮助学员深入了解高压设备和系统的知识和技术。 六、培训评估与证书 1、培训过程中，将定期对学员进行评估，以确保学员能够掌握所需的知识和技能。 2、完成培训后，学员将参加高压电工考试，通过考试的学员将获得高压电工证书。 3、高压电工证书是国家认定的专业资格证书，是从事高压电工工作的必要条件。 七、总结 本高压电工培训资料提供了全面的知识和技能培训内容，旨在帮助学员掌握高压设备的原理、结构、操作和维护方法，提高其处理故障和应对紧急情况的能力。通过本培训，学员将了解电力系统的高压设备和安全操作规程，掌握高压设备的维护和故障排除方法，并获得从事高压电工工作的专业资格证书。
目录 第一章施工准备 (2) 第二章操作工艺 (2) 第三章成品保护 (2) 第四章应注意的质量问题 (3) 1
第一章施工准备 1. 设备及材料要求 设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。设备应有铭牌，并注明厂家名称，附件、设备齐全。 安装使用的材料：型钢应无明显锈蚀，并有材质证明。二次接线导线应有带“长城”标志的合格证。所有固定连接螺栓必须使用镀锌制品，平、弹垫齐全。 2. 主要机具 安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具等。 测试检验工具：兆欧表、万用表、水平尺、电笔、钢卷尺、塞尺、线坠等。 3. 作业条件 土建施工条件：土建工程室内地面、墙面、屋顶施工完毕，门窗、玻璃安装完善，门上锁。施工图纸、技术资料齐全。技术、安全、消防措施落实。 设备、材料齐全，并运至现场仓库。 第二章操作工艺 第三章成品保护 设备运到现场后，暂不安装就位，应及时用苫布盖好，并把苫布绑扎牢固，防止设备风吹、日晒或雨淋。设备搬运过程中，不许将设备倒立，防止设备油漆、电器元件损坏。设备安装完毕后，暂时不能送电运行，变配电室门、窗要封闭，设人看守。未经允许不得拆卸设备零件及仪 2
表等，防止损坏或丢失。 第四章应注意的质量问题 成套配电柜（盘）及动力开关柜安装应注意的质量问题见表4 常产生的质量问题及防治措施表4 附带： 环境保护、水土保持保证措施 3
1、实行环保目标责任制，把环保指标以责任书的形式层层分解到有关部门及个人，列入承包合同和岗位责任制，建立一个懂行善管理的环保自我监控体系。 2、组织所有员工学习环保知识，提高其环境意识，自觉遵守国家有关控制环境污染的法律、法规。 3、应做好临时排水系统规划，包括阻止场外水流入现场和使现场水排出场外两部分，着重注意地面排水，以防泥沙流向河床。 4、施工现场所产生的垃圾由专人管理并及时运出施工现场，不得影响各道工序；生活垃圾集中堆放，不占或少占施工场地，并组织人员定时清理、运走；杜绝一切物资及生活垃圾向河道内抛弃。 5、施工场内排出的废水和生活污水，要集中按环保要求处理，不得随意倾倒乱流影响周围的环境。 6、废土、建筑垃圾弃运，应倾倒在被批准地点，不得污染周边环境。 7、施工材料进出场时应做到净车出场，避免在场外道路上“洒、抛、滴、漏”等现象。 8、加强油料管理，防止泡沫滴漏，污染水土。 9、卸运苗木应采取措施，以减少扬尘。运土车辆不超载。行驶平稳，防止洒土，卸土后注意关好车门；场区安排专人负责洒水，以减少尘土对环境的污染。 10、禁止在施工现场焚烧包装材料及树叶、干支、枯草。 11、工地厕所安排专人清扫，随时喷药消毒。宿舍与食堂的生活垃圾要运往指定地点，不得乱抛乱堆。 12、对施工现场内的边坡做经常性的巡视，发现有水土流失或边坡失稳的情况或征兆时，及时报告项目部及业主，并立即做出处理方案报业主审核后进行处理。 4
安装、调试工艺守则 .001 二00五年五月
安装、调试工艺守则.001 共3页第1页 1.适用范围 本守则适用于本公司生产的660V及以下的成套开关设备。 2.引用标准 a．G B7251.1-2005《低压成套开关设备和控制设备》 b．JB-T 9661_1999《低压抽出式成套开关设备》。 c．J B/DQ6458-88《低压抽出式成套开关设备质量等分》 3.工艺过程及相应要求 3.1工艺过程：备图------备料-----部装-----框架装配-------元器件------一二次线------核对 ----- 调试 3.2准备工作 3.2.1查阅有关图纸，明确理解图纸及相关的技术要求。 3.2.2按要求领取所需零部件、元器件及辅助材料。 3.2.3根据图纸核对所有零部件应该是检验合格，没有变形、损坏。 3.2.4根据图纸或料单核对元器件的型号、规格和数量，对元器件的完好情况进行检查。所有元件的外观必须完好无破损，仪表的指针应摆动灵活、无卡滞现象。 3.2.5元器件必须有取得CCC证书的产品合格证，未经本厂质检部检验合格盖有检验章。 3.2.6检验、安装、调试所需使用的设备、工具、夹具应是完好的，工作正常的。 3.3部装、框架装配 3.3.1按产品图纸、工艺要求，依此进行装配。 3.3.2部件装配后，应按图纸要求进行检验，不合格品不得流落下道工序。 3.3.3框架装配应严格按产品图纸、及有关的工艺文件要求进行安装，安装完成后应检查结构尺寸偏差，不符合要求时应进行调整。 资料来源编制 审核 标准化 编制部门审定
标记处数更改文件号签字日期批准 安装、调试工艺守则.001 共3页第2页3.4一次线 一次线的安装应严格按照《母线安装和加工工艺品守则》文件所要求的规范进行施工安装，对于一些用户有特殊要求的则以技术交底为准，但必须满足GBJ149-90《电气装置工程母线装置施工验收规范》。 3.5元器件 3.5.1元器件装配应符合设计图纸的要求。当没有规定时，低压产品按《电器元辅件安装工艺守则》要求安装。 3.5.2元器件的安排必须横平，坚直、不垂直度和倾斜度<5度。 3.5.3元器件安装时必须保证电气间隙，爬电距离、喷弧距离。 3.5.4元器件的安装要考虑用户的使用、维修、更换方便。 3.5.5安装、排列元器件时应符合元器件本身的使用要求和相应的标准要求。 3.5.6对于个别由用户要求或特殊要求的安装，要有具体的施工说明书。 3.5.7各配钻孔应按工艺规定，必须达到正确可靠，不得偏斜，完成后应将加工屑清除干净。 3.6二次线 二次线安装应遵照《辅助回路下线配置工艺守则》中所要求的内容。 3.7清理 3.7.1清理所有多余零部件、螺钉、螺母、垫片。 3.7.2清除断线头、多余辅助材料等杂物。 3.7.3检查所有工具、工装器具不应遗留在柜内。 3.7.4去除不应存在的油漆、污垢、灰尘等。 3.8核对 3.8.1检查所有紧固件应安装牢固，并有防松装置。 3.8.2接线要完整，接地应牢固可靠，编号符合要求。 3.8.3检查接地\接零应可靠，材料规格应符合要求。 资料来源编制 审核

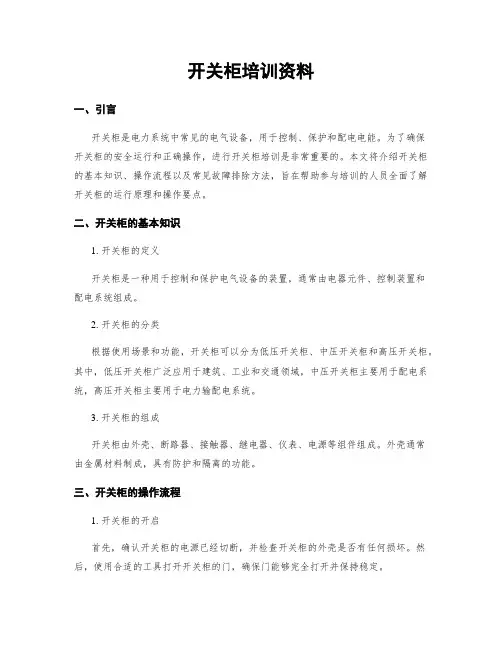

开关柜培训资料 一、引言 开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。为了确保 开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在匡助参预培训的人员全面了解开关柜的运行原理和操作要点。 二、开关柜的基本知识 1. 开关柜的定义 开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和 配电系统组成。 2. 开关柜的分类 根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。其中，低压开关柜广泛应用于建造、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。 3. 开关柜的组成 开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。外壳通常 由金属材料制成，具有防护和隔离的功能。 三、开关柜的操作流程 1. 开关柜的开启 首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。然后，使用合适的工具打开开关柜的门，确保门能够彻底打开并保持稳定。
