电子警察系统项目实施方案
目录
电子警察系统施工方案 (3)
系统简介 (3)
施工工序 (3)
施工准备 (4)
工具准备 (4)
材料准备（以某路口700W电子警察为例） (4)
技术准备 (5)
施工方法 (6)
杆件基础制作及要求 (6)
落地机柜基础制作 (11)
手孔井制作及工艺 (12)
管道敷设及要求 (12)
防雷接地系统 (13)
杆件吊装 (16)
设备安装 (17)
安装抓拍单元 (18)
安装补光灯 (19)
机箱内设备安装 (20)
设备接线 (21)
视频电子警察基本接线图 (21)
相机后面板接口示意图 (23)
红绿灯信号检测器接线面板 (24)
闪光灯 (25)
系统施工方案
系统简介
高清电子警察系统由前端子系统、网络传输子系统以及后端管理子系统三大部分组成，实现对路口机动车闯红灯、逆行、压线、不按所需行进方向驶入导向车道、不按规定车道行驶等交通违法行为的自动抓拍、记录、传输和处理，同时系统还兼具卡口功能，能够实时记录通行车辆信息。
施工工序
施工准备
基础制作
浇筑养护杆件吊装
设备安装
调试
管路施工
开挖、埋管回填
穿线、安装、接线
开挖、接地桩、地笼
施工准备
工具准备
安全防护工具定位工具
反光背心安全带测距轮卷尺
安全帽安全警示牌皮尺喷漆
锥形交通标水马
警戒线工作服
手套其他
开挖浇筑工具施工车辆
开挖工具砌砖工具登高车工程施工车
安装工具发电机吊车铺管牵引机
电镐混凝土震动棒破路机装载机
其他挖掘机其他
材料准备（以某路口700W电子警察为例）
配置清单
序号设备名称要求单位数量专用设备
1 电警抓拍单元ECU-A046-IT 套1/3车道
2 补光灯SL-2102 台
1/车道（3车道配2
盏）
3 交通信号灯检测器TLD-2016-6（默认）台1/16信号灯组
4 复合控制单元CCU-20X0 台
1/方向（注：落地机柜所在方向不需配置，抓拍单元至落地
机柜距离大于90米
需配备光纤收发器。）5 终端服务器TS-5012-X 台1/路口
6
室外机柜(含风扇、防雷、
强电模块)
ODH-2X11 台1/点通用设备(集成商可自购）
1
网络交换机
电源适配器
EDS-205A-T/EDS-208A-T
适配器,KPL-040F(绿
头),12V,40W,两线,能效V级
电源线(国际)1.2米,IEC53RVV
台根据实际需求
2 光纤收发器DS-3D01T(R)-A(-B)(-C) 对1/点
3 光纤终端盒个
（1+X）/点
X：表示该点有X个方向的抓拍单元至落地机柜距离大于90米。
4 立杆或龙门架定制套根据实际需求
5 网线屏蔽网线,STP/Y 4*2*0.5,黑米根据现场情况计算
6 屏蔽双绞线
屏蔽双绞线,RVSP2*0.5黑-红-
蓝
米根据现场情况计算
7 220VAC电源线电源线,RVV3*1黑-红-黑-黄绿米根据现场情况计算
8 补光灯控制线RVVP2*1黑-红-蓝/屏蔽线米根据现场情况计算
技术准备
技术准备是施工准备的核心。具体内容如下：熟悉、审查施工图纸和有关设计资料，审查设计图纸是否完整、齐全；施工图纸和资料是否符合国家有关工程建设的规范、方针和政策；审查施工图纸、设计图纸与各组成部分之间有无矛盾和错误。在施工前进行安全技术交底，参与施工人员签字确认。
施工方法
杆件基础制作及要求
杆件基础开挖标准
1、立杆基础的深度、宽度必须满足施工图纸要求，因现场条件不满足时应该保证立杆基础的体积和设计体积相等。基础规格见下表
序号立杆横臂基础尺寸备注
1 4m-5m 1×1×1.5 (m3)
2 6m-9m 1.2×1.2×2(m3)
3 10m-12m 1.5×1.5×2.1 (m3)
4 13m-15m 1.8×1.8×2.3 (m3)
基础尺寸只做参考、具体以设计院尺寸为准。
杆件基础开挖
1、根据地形条件和定位选择，进行测量放线，在测量放线时要严格控制基础的物理尺寸要求，使之符合设计规定。
2、严格按照设计图纸文明施工，可采用人工或挖掘机施工。注意地下原有管道及线缆缆的安全，预埋管道、手井、机柜、杆件基础开挖至图纸要求的尺寸。
图4-1
3、原有绿化植物要先移栽到其它地方，保证存活，完工后恢复到原位置。
4、若施工现场实际开挖深度达不到要求，应该保证立杆基础的体积和设计体积相等。
5、基础开挖的建筑垃圾要及时运走，倾倒到指定的地方，严禁乱到垃圾。
6、基础按照图纸挖好后，需要清理基础内的淤泥及杂物，有地下水的需要把水排净。
图4-2
杆件基础接地桩
1、根据图纸要求在基坑底部打入接地桩。
图4-3
杆件基础地笼安放
1、将地笼放到基础中心位置，调整好垂直与水平，用水平尺测量每个螺栓保证地笼放置水平，并且保证法兰盘和地面齐平。
2、必须注意地角螺栓放置角度，保证安装横臂与马路垂直。
图4-4
3、因地下原有管道位置导致地笼不能放正中的，可以合理安放，不适合做基础的应及早更换位置。
4、将通过基础的管道敷设好，由地下至杆件的管道应高于地笼法兰盘，管道口先封闭，用铁丝与法兰盘绑定，以免下步浇灌混凝土时掉落。
接地如果选择做在基础内的时候需要把接地桩打到基础内并焊接到基础件上。
杆件基础混凝土浇筑
1、混凝土按图纸要求采购，或现场人工搅拌，注意不要污染路面。混凝土标号必须符合施工图设计要求。
2、将混凝土倒入基础坑内，在倒入一部分后用振动棒震实，全部倒入后再震实。保证混凝土均匀没有蜂窝。为保证混凝土质量，浇灌的混凝土不能出现离析现象，如果出现应该继续搅拌。浇灌现场如图5-5
图4-5
3、浇灌好后，上表面裸露的部分应及时用潮湿的材料覆盖，避免日光直射，做好保养。
4、混凝土基础保养保养期至少20天以上，最佳保养期28天；
杆件基础表面处理
1、混凝土浇灌完成，表面水分蒸发后有可塑性时，基础表面抹光处理，基础边缘整齐，棱角分明。
2、预置模板的在拆掉模板后做表面处理。如图5-6所示
图4-6
落地机柜基础制作
1、根据施工图设计、项目配单情况，确定现场使用机柜大小尺寸；
2、根据施工图纸、开挖机柜基础，一般600×600底盘的机柜，开挖尺寸一般是800×800，深度一般是600(单位mm)；
3、机柜基础挖好后，在基础周边支模板，模板高于地面至少100mm,然后将布线管道布好后，机柜内的管道一般布设6根φ50PVC管；
4、浇灌时一边浇灌一边用振动棒振动。保证混凝土均匀没有蜂窝。完成后的机柜水泥基础如图5-7所示
5、机柜基础保养时间不要低于14天。
图4-7
手孔井制作及工艺
1、手井一般有大小两种：大井600×600×600；小井400×400×600（单位mm）。
手井位置及数量满足施工需要，具体可参考布局示意图，
机柜位置、立杆位置都必须有手井。
2、根据施工图纸，开挖手井，保证手井尺寸符合图纸要求。
3、手井挖好后，按照施工图纸要求，用砖按尺寸要求砌好，手井内侧面、表面做抹光处理。
4、将购买的配套的井盖装到砌好的手井上，做好表面处理。
管道敷设及要求
1、管道铺设完全按施工图纸施工，管道用于连接手井、机柜、杆件；
2、线缆埋地的沟槽尺寸：没有特殊要求及施工图纸的人行道为0.2×0.6米
（宽×深），车行道为0.2×0.8米（宽×深），由特殊要求的按照施工图纸施工；横穿马路的必须埋设钢管；
3、开挖管道沟后要对管道基础进行压实处理，以防管道埋设后，受路面车辆碾压路基下沉使管道变形；
4、按图纸要求将PE管或钢管放置在开挖好的沟道底部，要求用黄沙保护的用黄沙埋好管道一定深度，再做掩埋。管道上的回填土必须每15cm分层夯实，最后路面恢复；
5、通道管道敷设截面应保证在所有电缆穿过以后仍有40%的余量；
6、在管道内预留镀锌铁丝，以便穿线；
7、原有的绿化植物恢复；
8、管道铺设除开挖路面外，还有顶管和架空两种方式，具体实施方式根据现场情况而定。
防雷接地系统
前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致摄像主机等短期内大量损坏，使系统濒于崩溃。为了前端设备能可靠、长久地运行，摄像机杆、前端机箱及相应设备须接地。
1）立杆采用整体接地。箱内电源安装电源避雷器，并且接地。
2）接地方式如图4-8所示：
图4-8
在基坑底部打入50×50×5mm，长1.5米的镀锌角钢，角钢与立杆基础用40×4mm镀锌扁钢焊接，焊接处做防腐处理，保证立杆整体接地。
镀锌扁钢焊接至手井，预留接头。
图4-9
图4-10
从镀锌扁钢引用接地线引入设备箱接地，使用软质铜绞线，其截面为10mm 2。
确保接地电阻＜4Ω，如测试未达标准，则采用扩大地网的方式，如图4-11所示：
图4-11
两个角钢之间距离大于3米，用扁钢焊接连接。
可以在开挖预埋管道时的沟道里打入与PE管道一起埋好。也可现场全部恢复再做接地桩，需注意避开地下管道。焊接处用沥青等做防锈处理。
杆件吊装
吊装主要施工步骤：施工准备→现场布置→抱杆起立→吊点选择→吊装、就位→紧固、清场。
在对立杆进行吊索绑扎时需进行包裹以避免弄伤油漆、保护涂层，造成生锈、腐蚀。
立杆是一项专业性强、危险性大的工作，各系统必须听从指挥，统一步调、密切配合。起立前，应对平面布置及各个系统绳套绑扎等进行全面的、细致的检查，具体分工为：起吊系统由指挥人员检查，其它各部分分别由具体操作人员负责检查无误后才能开始牵引起吊。
起吊时，指挥人员站在立杆附近的合适位置，即能看到或指挥到现场的各个部位，副指挥应站在牵引地锚中心，以观察牵引地锚受力，观测和控制、牵引抱杆顶、立杆头部中心是否三点一线，并及时通知指挥人员进行调整。
完工后，L
杆的末端
不应超过
道路中间
黄线
各部位工作人员、设备操作人员应听从规定的统一旗语、口哨的指挥，立杆起吊过程中，非工作人员不得进入以立杆全高1.2倍以内的范围内，施工人员也不能站在正起吊的立杆和牵引系统的下逗留。
立杆头部吊起到离地0.8-1米时，应停止牵引，对立杆及起吊的各个系统再次进行检查，重点检查各个地锚、钢绳连接的受力情况和各个吊点的受力是否正常、立杆是否有可能因受力出现弯曲。若有异常应将立杆放回地面垫实，经妥善
处理后再起吊。
起吊过程中，两侧临时拉线应进行必要的调整，使其松紧合适，并根据需要适当地放松制动钢绳，使立杆能平稳起立和就位。
在抱杆失效前约10°左右（即立杆起立到50°- 60°）时应使立杆根部正确就位，如不能顺利对准基础螺栓就位时，应停止牵引，用撬杠拔动根部或用斤顶等抬高根部，使其就位。若起吊门型立杆，两腿不能同时就位时，可利用制动系统调节，一个个就位。放松制动时，应尽可能缓慢和减少放松次数，以减少立杆的振动次数。
抱杆失效脱帽时，应停止牵引，拉紧抱杆头部的两根控制绳，使其慢慢落到地面。若出现抱杆被卡住，不能顺利脱帽而抱杆跟随牵引拖移时，在拉紧绳子的同时，用撬杠撬动抱杆根部，使其脱落。
当立杆立至60°- 70°时，必须将后侧临时拉线穿入地锚进行控制，超过70°时，后侧临时拉线应受力并随时作好制动的准备。
当立杆方至80°时，应停止牵引（此时制动系统应全部松除），利用牵引索具自重所产生的水平分力，使立杆立至垂直位置。
立杆接近垂直位置时，可将前侧临时拉线带牢，松出牵引系统，此时在立杆正面和侧同的两个观测点人员通知现场指挥人员，用临时拉线将塔调正，同时也要将立杆方向调正。
立杆起吊、调整完成后，应立即进行基础螺栓的紧固工作。只有在拉线和紧固工作完成后，才允许人员上立杆拆除立杆的补强件、牵引、固定钢绳和临时拉线等物，进行下处立杆的起吊转场。
设备安装
设备安装要求
1、把需要安装的抓拍单元、补光灯及相应的抱箍在杆下组装好，并记录号对应的序列号。根据设备布局图的要求把抓拍单元固定到立杆上面，抓拍单元镜头方向大体对准对应车道方向线圈位置。固定时要牢靠，防止晃动或滑动。
2、抓拍单元的安装位置：每个抓拍单元必须安装到该抓拍单元覆盖路面的中心位置，对应的闪补光灯安装距离根据方案要求。
3、机柜的安装，首先根据现场的实际情况，确定机柜开门的方向，根据机柜开门方向把把机柜固定到已经做好的机柜基础上，固定时，注意机柜的水平、竖直。固定要牢固，防止晃动。
安装抓拍单元
抓拍单元安装于立杆挑臂上，抓拍单元的安装分为三个组件安装。分别是防护罩、万向节、抱箍。其中防护罩安装主要是遮阳罩与防护罩主体的安装，抱箍用于固定安装位置，万向节用于连接防护罩
遮阳罩安装说明及示意图
从抓拍单元配件包中找出螺钉、垫柱、四氟垫、垫圈等；
将垫柱固定在护罩上盖上；
将遮阳罩孔对准垫柱中心孔，用螺钉将遮阳罩固定牢固，安装示意图如图5-3所示，安装好后效果图如图5-1所示。
图5-3
图5-1
万向节安装说明
首先将防护罩与万向节连接好，如图5-2所示，防护罩底部有2个螺孔：
图5-2
万向节分为上下两面，其中下面为与防护罩对应的两个螺孔，安装时，将此螺孔与防护罩螺孔对准，使用配件包中的内六角螺丝固定即可完成防护罩与万向节的安装。同样的方法，用配件包中的螺丝固定万向节另一面与抱箍。
用内六角螺丝将抓拍单元与万向连接器固定好，然后将整个抓拍单元固定到L杆横臂的抱箍上。抓拍单元的安装位置：每个抓拍机必须尽量安装到所覆盖区域的中间位置保证车牌正对相机，例如一相机管一个车道则抓拍机安装于该车道中间，一相机管多车道则抓拍机安装于多个车道中间。
安装补光灯
按设备布局图要求的与抓拍单元的间距安装补光灯。使用抱箍固定补光灯，用不锈钢螺母固定，在固定之前可以上下左右调整灯的角度。
补光灯的安装位置，每个车道的补光灯距离对应的抓拍摄像机距离根据方案要求，现场条件不满足的，尽量按照距离相机远的位置安装，并在调试过程中观察是否车牌爆掉。
注意：频闪补光灯角度调整好之后务必固定好抱箍和补光灯之间的螺母以防止补光灯的角度发生变化。
安装顺序
SL-2102-1补光灯为例
第一步：首先将安装示意图中的安装支架左右两边各2颗M6的六角头安装螺栓拧松，根据现场情况调整好所需要的角度后，再将其拧紧即可。
第二步: 安装时，首先按照所示支架中的螺栓拧松，共有4个螺栓；固定好安装面后，再将其紧固即可完成安装。
4个M6外六角螺柱
可以旋转
4个M6外六角螺柱加螺母
可以旋转100°
机箱内设备安装
机箱进线线缆做好相应的标签，机箱门上贴好连接示意图。
机箱设备放置自下而上为UPS（如有）、硬盘录像机、控制单元等设备。
机箱必须接地，内部设置专用接地铜排，接地铜排的截面100mm2，做好接地标志。
电源配电处安装空开、漏电保护器、防雷器等，做好警告标志。
各设备、元器件固定必须稳定可靠，内部接线平整、美观并留有余量，各类接插件要求连接紧密、准确到位。箱内电源线与信号线尽量分开绑扎，有明显区分。箱体内设备安装的所有金属零件，包括螺丝、螺帽和垫圈都应电镀或用不易腐蚀的材料。
现场机柜安装如图5-3
智慧交通电子警察系统 技术方案
目录 第一章建设原则 (1) （一）加强指导、统筹规划 (1) （二）面向需求、重点突出 (1) （三）互联互通、资源共享 (1) （四）求实勿虚、提升服务 (1) （五）覆盖全局，深化应用 (1) 第二章总体框架 (2) 第三章电子警察系统 (3) 1.系统建设分布 (3) 2.技术选型 (4) 3.系统结构 (4) 4.系统功能 (5) 5.系统关键技术指标 (7)
第一章建设原则 （一）加强指导、统筹规划 智能交通系统是一项巨大的系统工程，具有多元化、层次化、多学科交叉的特点，具有很强的广泛性和综合性，涉及政府、企业多个层面，必须在统一领导下进行统筹规划建设，使各单位遵照统一的规范建设，充分发挥整体作用和整体效益，充分运用云计算等先进技术，同时避免重复建设和开发，确保交通智能化建设的顺利实施。 （二）面向需求、重点突出 ITS 建设项目要根据交通运营与管理的需要，满足社会公众对交通行业信息的要求，加强智能管理信息系统特别是公共交通相关信息系统的开发利用，讲求实效，以应用促发展。项目建设要突出重点、分层建设、各负其责、共同发展、稳步推进，要根据实际情况和发展需求，制订项目实施计划，分步实施。 （三）互联互通、资源共享 把握“十二五”时期经济社会发展的新形势、新任务、新要求，从交通运行系统的全局出发进行ITS 建设，对各部门现有的基础资源加以整合，统一管理资源，避免交通行业内部资源分隔、各自为政，进而理顺各交通部门间信息交互关系，实现交通信息网络的互联互通和资源共享。 （四）求实勿虚、提升服务 坚持以人为本，以具有鲜明时代特征和行业特点的交通信息服务为重点，以智能交通信息化工程为推手，以支撑解决行业发展中的重大经济社会问题为宗旨，以需求、效果并重为导向，加快推进交通信息服务规范化、产业化发展，推动建立丰富实用、经济便捷的综合交通信息服务体系，使交通信息真正服务于民。 （五）覆盖全局，深化应用 以信息化覆盖智能交通现代化建设的全局，实现信息技术在智能交通系统运行监测、管理与服务领域的深度渗透与融合，加速推进深化应用，促使智能交通信息化在加快转变发展方式中发挥更重要的牵引和支撑作用，有效提高智能交通的发展质量和效益。
目录第1章概况 (229) 1.1项目背景 (229) 1.2建设目标 (229) 1.3系统设计依据及原则 (230) 231 233 233 233 233 237 244 244 244 244 3.4系统功能要求 (244) 3.5主要设备技术指标 (246) 第4章网络传输系统 (248) 4.1网络传输系统结构 (248) 4.2网络的选择 (248)
第5章系统主要性能指标 (249) 第6章系统关联与接口协议 (251) 6.1系统关联 (251) 6.2系统接口协议 (252) 第7章市政配套工程 (268) 268 268 269 269 269 270 270 271 273 274
第1章概况 1.1项目背景 近年来，随着经济社会的快速发展，XX的机动车和驾驶员拥有量迅猛增长，道路的增长幅度远远低于机动车及驾驶员数量的增长，交通参与者的交通法制意识参差不齐，道路交通设施的不完善，使道路交通管理工作难度越来越大。 建设“道路交通技术监控系统”，是全面提高公安交通管理水平、加强社会综合治安综合治理、强化交警管理责任制、建立长期有效的管理机制的重要举措，也是公安机关树立文明形象，提高交警素质，提高办事效率、工作透明度，加强社会监督，达到党和群众满意的需要，对于扭转交通管理消耗、疲于应付的被动局面具有不可估量的作用。
1.2建设目标 项目在XX的交通要道建设多功能闯红灯自动记录系统、视频监控手动违法抓拍取证系统等系统。系统建成后将在以上路段起到“一降两保”（降事故，保安全，保畅通）的作用，同时为交通管理部门提供重要的道路交通信息，为交通管理措施的制定提供参考数据；通过系统的车辆记录功能，还将为公安部门打击各类机动车犯罪行为提供重要线索，在打击涉及机动车犯罪行为方面起到重要作用。通过XX交警大队道路交通技术监控系统管理平台 1 2 3 4 5）发布卡口布控信息，配合相关部门收集违法资料； 1.3系统设计依据及原则 1.3.1主要设计依据 本设计遵循相关的标准和规范：
濮阳市电子警察系统实施方案
哈尔滨新中新电子股份有限公司 2010年8月23日 目录 1 项目简介 (4) 2 系统整体结构 (4) 3 闯红灯抓拍前端方案 (5) 3.1 前端系统组成 (5) 3.2 设备及电缆配置 (5) 3.3 施工注意事项 (7) 3.4 施工示意图及设备配置表 (8)
4 卡口超速前端方案 (10) 4.1 前端系统组成 (10) 4.2 施工注意事项 (13) 4.3 施工示意图及设备配置表 (12) 5 后台方案 (20) 5.1 后台系统组成 (20) 5.2 设备配置 (21) 5.3 后台软件 (27)
1 项目简介 濮阳市固定电子警察系统主要由47个路口的卡口式闯红灯抓拍设备、6个路段卡口+超速设备，通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及定位。 所有控制主机均安装在后台。 2 系统整体结构 机架式光端机 光端机 阵列 指挥中心千兆局域网 光 纤 违法数据库服务器 卡口工作站 录入比对服务器 Web服务器 卡口工作站维护工作站应用工作站 公安网 车管数据库服务器驾管数据库服务器 非现场执法系统黑名单数据库 安全接入平台 或网闸 高清 卡口数据库服务器 电子警察系统 IP SAN 通信转换 模块 R S 2 3 2 100Base-T 光端机 高清 地感 线圈车检器 通信转换 模块 R S 2 3 2 100Base-T 光纤 机架式工控机机架式工控机 R S 2 3 2 R S 2 3 2 机架式通信模块机架式通信模块 标清 卡口式闯 红灯抓拍 卡口+超 速抓拍
智能电子警察系统解决方案 一．项目背景及意义 随着社会经济发展，交通在人类经济、社会活动中的地位日益显著。交通管理的层次和质量更是与人们生活密切相关，直接影响城市（地区）的投资环境或城市形象。因此，如何改善交通状况和提升交通管理水平等方面的问题引起了城市交管部门的高度重视。 交通管理涉及交通各个方面，城市智能交通建设水平的高低，直接影响着交通管理成效的好坏，一个较为完善的城市智能交通管理监控体系，应由交通流量检测、道路实时监控、车辆行驶诱导、城市车辆OD调查和电子警察等部分组成。电子警察作为其中重要部分，在规行车人员正确的驾车意识，杜绝违章行为，打击被盗抢和违规车辆等方面具有非常重要作用。与传统人工值守各个路口方法相比，电子警察具有24小时不间断监视控制和杜绝执法过程中的人为干扰因素等特点，正是因为这个原因，许多地方已经安装了电子警察协助交通管理，电子警察已经在交通管理中发挥重要作用。 由于电子警察的监视结果将作为交通执法依据，所抓拍的现场违章情况将作为交通处分的原始凭证。因此，电子警察对车辆违章判定的准确性极为重要，既不能让违章者漏网，也不能误判违章，同时，由于电子警察是24小时不间断运行的，因此要求整套系统的可靠性极高。
二．智能电子警察系统的功能 1．查询车辆 在路口方向为绿灯状态时，系统自动识别通过车辆的牌照，并把识别出的车牌与后台数据库连接，查询出车辆是否有违章历史及接受处罚情况。同时与报警联动装置连接，及时告警值班人员违章车辆通过情况。 2．电子警察 在路口方向为红灯状态时，系统启动电子警察装置，准确感知判定车辆违章情况（包括：车辆闯红灯、压停车线和双黄线、违章调头、逆行等），及时反馈到车牌识别系统。车牌识别系统在识别出车辆车牌同时，记录下车辆的违章照片。 3．路口监控 在实现电子警察和车辆查询的同时，在交通指挥中心可任意监视路口其他方向的交通实时情况。 三．系统解决方案。 1．车辆查询 实现车辆查询的交通科技产品是三宝科技股份研制的“神保”系列产品---车牌识别系统，该系统须配备摄像机一台，针对车辆疏密的不同情况，一个摄像机可适应一个车道或两个车道，提倡配置为：一个车道配置一台摄像机、一套车牌识别系统。
濮阳市电子警察系统实施方案 哈尔滨新中新电子股份有限公司 2010年8月23日
目录 1项目简介 (3) 2系统整体结构 (3) 3闯红灯抓拍前端方案 (4) 3.1前端系统组成 (4) 3.2设备及电缆配置 (4) 3.3施工注意事项 (6) 3.4施工示意图及设备配置表 (6) 4卡口超速前端方案 (8) 4.1前端系统组成 (8) 4.2施工注意事项 (9) 4.3施工示意图及设备配置表 (12) 5后台方案 (14) 5.1后台系统组成 (14) 5.2设备配置 (15) 5.3后台软件 (19)
232 232 光纤 R S 232 R S 232 1 项目简介 濮阳市固定电子警察系统主要由 47 个路口的卡口式闯红灯抓拍设备、6 个 路段卡口+超速设备，通信设备以及配套的指挥中心软硬件系统组成。 卡口式闯红灯抓拍设备要求实现卡口功能、左转压黄线抓拍功能、闯红灯 抓拍功能。 卡口+超速抓拍设备具备卡口功能、超速抓拍功能。采用单车道雷达测速及 定位。 所有控制主机均安装在后台。 2 系统整体结构 卡口式闯 红灯抓拍 卡口+超 速抓拍 标清 地感 线圈 车检器 高清 100Base -T 通信转换 高清 100Base -T 通信转换 模块 光端机 模块 光端机 光纤 机架式光端机 电子警察系统 机架式通信模块 机架式通信模块 阵列 IP SAN 违法数据库服务器 卡口数据库服务器 机架式工控机 机架式工控机 录入比对服务器 车管数据库服务器 驾管数据库服务器 公安网 指挥中心千兆局域网 安全接入平台 或网闸 卡口工作站 卡口工作站 维护工作站 应用工作站 Web 服务器 非现场执法系统 黑名单数据库
电子警察监控立杆 电子警察综述： 一个现代化的、全面的城市公共安全监控系统，应严格遵循《安全防范工程技术规范》（GB 50348-2004）和公安部有关3111工程的指导性文件等进行设计和实施。 城市主要干道交通状况监视，交叉路口“电子警察”管理，关口及收费站等信息采集等。随着中国汽车业的发展，随着人民生活水平的提高，道路交通状况越来越复杂，越来越拥挤，在电子监控的帮助下采集道路交通信息，成为制定和调整交通堵塞对策，保障道路交通顺畅的重要手段。 这说明室外监控涉及到我们生活的方方面面在室外监控中摄像机就要用到专用的摄像机立杆尤其是电子警察杆监控立杆要比较高的钢结构要求，我们主要来说一下。 电子警察抓拍监控杆建设要求 1、结合建设点的道路交通情况合理配置辅助支架、车辆感应与拍摄装置和辅助光源等。可全天候24小时 不间断地对所有违章的车辆进行自动拍摄；所拍摄图像包含车辆全部特征，并附加时间、地点和方向特征等信息。实现违章车辆抓拍。具备各类信息的数据库管理以及系统（含各功能模块及其电源）故障自动诊断和远程监控、远程维护等功能。2、支架（悬臂架或立柱）要符合有关技术规范标准和路口的实际情况，并提供相关的技术参数和达到的标准。支架横臂的高度应确保摄像机及辅助光源安装后离地净高度不少于6.0m。支架的底座应牢靠地固定在路边用地脚螺栓预埋的钢筋混凝土基座上（提供相关图纸），可抵御35m/s风速袭击。支架上应合理设置避雷装置和接口箱。具体要求如下：（1）电子警察弧形杆厚度：≥6mm。
（2）地面至悬臂杆中心线高度为：6.0mm。 （3）构件全部采用A3钢。 （4）杆件要求整体成形。 （5）焊条采用T42。 （6）所有钢构件都进行热镀锌防腐处理，紧固件表面：350/m2,其它为：600g/m。 （7）混凝土采用C20，基础规格不低于1500*1500*2200（mm），具体规格视路口情形定。 （8）所有各焊处必须满焊、牢固、不得虚焊，表面美观。 （9）弧形杆中心线与道路横向应保持水平。 （10）每套臂应有一根2.5m热镀锌接地棒，采用16mm2裸铜线和杆件连接，接地电阻为﹤10?。3、辅助光源应选用高效、节能、长寿命的LED冷光源灯具，功率不超过60W。不得采用光束与地面或水平线夹角小于75度等可能产生眩目，影响行车安全的光源或照射方式。辅助光源的电源应与车辆感应及拍摄装置的电源相对独立，可通过预置时间的方式由控制主机自动控制在夜间或白天光线不足时打开照明，白天光线充足时关闭照明。 3、车辆感应必须采用感应线圈检测方式。 4、选用高清晰度、低照度、稳定性好、具有动态抗逆光、背景光自动补偿、白平衡自动调整等功能的工业级摄像机，其配套的镜头应选用大孔径、快速自动光圈调整的专业镜头。摄像机应配置室外防护罩，要求无论白天与夜晚其所拍摄的车辆图像均须既能看清车辆全貌，又能看清车辆号牌。 5、工控主机必须选用高性能工业级控制机。根据各建设点的实际情况合理配置视频采集与控制装置，并留有适宜的扩展与升级余量。汉化界面，简单直观，操作方便。要求采用视频图像融合技术，提高车辆及车牌的抓拍率和识别率。各功能模块（包括运行参数等）可根据实际需要进行灵活配置与管理。可存贮不少于50万辆汽车图像信息，实现全自动刷新，循环存储。具备完善的系统管理（包括用户操作权限管理、黑客与病毒防治等）功能和软件支持。系统升级应在服务器端升级后，在客户端自动下载完成。 6、光缆、电源线缆等应一线到位，接、插件联接要可靠，电源线与信号线、控制线要明显分开。所有线缆应有明显可辨的编号或标识，其隐蔽部分、裸露或弯曲部分要求根据设备材料要求套管套护。各点的强弱电部分均必须合理配置防雷装置。线缆及管线的连接、排列、走向、弯曲与接地处理等应符合国家有关规范要求。 7、机箱、设备的防护等级不低于IP66要求，并具备防尘、防潮、防热、防雷、防鼠虫、抗干扰等功能。8、车辆感应与拍摄装置、工控机电源要求配备净化稳压电源。 9、每个路口机箱内预留所有全景视频接口，供道路监控视频输入用。 10、系统电气装置要求：系统安装有效的过载、漏电、短路保护装置及避雷装置，应在使用熔断器处清晰标出熔断电流的额定值，如有必要应使用易熔断器，以保护内部电路。 11、材料要求：系统各配件应采用防锈、防腐蚀、阻燃材料或做过防锈、防腐蚀、阻燃处理的材料。材料及结构设计强度应使系统具有足够的结构强度，能承受正常条件下的运输、安装、使用中的搬运。系统各配件内部的电路板材料等部件应进行防潮、防腐等处理。3机箱☆箱体双层隔热，设置温控装置，保证
电子警察系统方案 本电子警察系统方案是在某市交通管理中的地位越来越显著，扩大建设规模的要求日益强烈的背景下进行的。为进一步强化市区非现场执法力度而实施的此次电子警察系统，我们相信我方就会给电子警察系统提供优质的技术服务。 一、电子警察系统目标 缓解警力不足，可以避免产生警民矛盾，监督违章驾驶，监管违法行为等日常交通管理工作,所产生经济和社会效益是显著的。然而，随着规范化、人性化执法理念的深入，电子警察系统应该推行” 一告知、二警告、三取证"模式来运作，英中"一告知"是指公开告知电子警察系统安装位苣及功能："二警告"是指对违法者进行监测并警告；"三取证"是指对不听劝告的违法者进行违法取证并执法。采用视频检测技术，抓拍违章的大车、 中巴、小车及摩托车，产生多张能够淸晰反映车辆违章过程的可作为处罚依掳的彩色照片及相关数据，并将上述图像及文字数据传回后台服务器。 采用视频技术实时监视城市路口交通情况，对视频图像进行数字录像，采用光纤通信技术将上述信号传回指挥中心。 采用视频检测技术，对各路口的车流疑进行检测。整个系统应在-2 o s c-7 0 °C工作环境中，全天候2 4小时运行，并有良好的符合相应国家标准的防雷、防尘、防潮措施。 电子警察系统功能 1识别车辆牌照亠 系统能够自动处理牌照特写图片，并识别出车辆牌照信息。标准的民用车牌照和军车、警车等特殊牌照的汉字、字母、数字、颜色等信息。 2抓拍并存储车辆图片A 系统检测车辆，当车辆通过检测区的时候，系统能够准确地拍摄通过车辆的牌照特写图片和车辆全景图片各一张。牌照特写图片淸楚地反映了车辆牌照特征，可以用于机器识别或人工辨认牌照信息。车辆全景图片可以供人工辨认车辆的车型、颜色等信息。 a ?系统采用专用摄像机，能够在各种复杂环境（如：雨雾、强逆光、弱光照、强光照等）下拍摄出淸晰的图片。图片采用JPEG的格式存储在系统的大容量存储设备上。43测量车速 系统在一个车道上安装有前后两个地感线圈检测车辆，使用我公司自主开发的测检器测疑通过车辆的行驶速度和车辆长度。有利于提髙测量数拯的精度。测量的数据最后送给识别工控机处理。 A 4实时报警
视频电子警察系统的施工组织设计 （一）视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 （1）现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 （2）工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 （3）基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 （4）设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线
圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 （5）中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 （6）拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。 （二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件及监控摄像机时，需要登高设备：高架车或梯子等。 1、基础施工任务 基础施工具体工作包括以下几项： （1）开挖过路路面、敷设过街管道 （2）浇注辅助照明灯杆的混凝土基础。 （3）浇注摄像机杆混凝土基础。 （4）接线井的土建施工，混凝土基础与接线井之间的穿线管道施工及敷设。

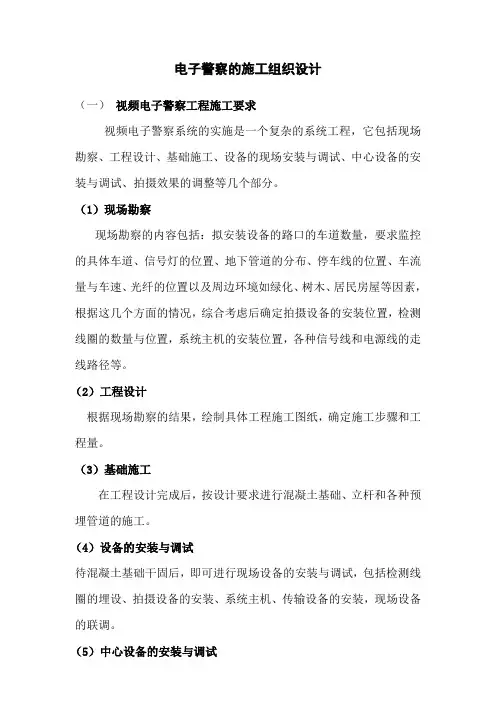

电子警察的施工组织设计 (一)视频电子警察工程施工要求 视频电子警察系统的实施是一个复杂的系统工程，它包括现场勘察、工程设计、基础施工、设备的现场安装与调试、中心设备的安装与调试、拍摄效果的调整等几个部分。 (1)现场勘察 现场勘察的内容包括：拟安装设备的路口的车道数量，要求监控的具体车道、信号灯的位置、地下管道的分布、停车线的位置、车流量与车速、光纤的位置以及周边环境如绿化、树木、居民房屋等因素，根据这几个方面的情况，综合考虑后确定拍摄设备的安装位置，检测线圈的数量与位置，系统主机的安装位置，各种信号线和电源线的走线路径等。 (2)工程设计 根据现场勘察的结果，绘制具体工程施工图纸，确定施工步骤和工程量。 (3)基础施工 在工程设计完成后，按设计要求进行混凝土基础、立杆和各种预埋管道的施工。 (4)设备的安装与调试 待混凝土基础干固后，即可进行现场设备的安装与调试，包括检测线圈的埋设、拍摄设备的安装、系统主机、传输设备的安装，现场设备的联调。 (5)中心设备的安装与调试 中心设备包括计算机、打印机和网络通信设备及通信软件和照片管理软件，安装后进行调试。 (6)拍摄效果的调整 现场设备安装调试完成后，初步试运行，根据拍摄的效果，进行微调摄像机到最佳效果。（二）视频电子警察系统基础施工要求 视频电子警察的杆件根据现场情况采用I型或F型。具体尺寸根据现场情况来定。架设杆件
