门禁系统施工工艺
门禁系统安装施工工艺
要求
?所使用设备材料应根据合同文件及设计要求选型，对设
备、材料和软件进行进场验收，并填写验收记录。
?设备应有产品合格证、质检报告、“CCC”认证标识、安装
及使用说明书等。
?如果是进口产品，则需提供原产地证明和商检证明，配套
提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文
本。
?设备安装前，应根据使用说明书，进行全部检查，方可安
装。
施工机具
手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。
作业条件
?机房装修已完毕，门、窗、门锁装配齐全。
?线缆沟、槽、管、箱、盒施工完毕。
技术准备
?施工图纸齐全，施工方案编制完毕并经审批。
?施工前应组织施工人员熟悉图纸、方案及专业设计安装使
用说明书，并进行有氏对性的培训及安全、技术交底。
操作工艺
工艺流程：
管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试
一、管路敷设
1、钢管敷设：
敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。
1.1暗敷设
a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。
1.2明敷设
a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。
1.3室处管路敷设
a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。
b.室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。
1.4管路连接
a.管与管的连接
管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后，管口应对严，外露丝扣不应多于2扣。
●套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。
套管长度为连接管径的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
●金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的
钢导管不得采用套管熔焊连接。
●镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采
用截面积不小于4mm2的软铜导线，并用专用接地卡做跨接连接。
b.管与盒、箱的连接
●盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得
开长孔。铁制盒、箱严禁用电、气焊开孔。
●管口入箱位置应排列在箱体二层板后，跨接地线应焊在暗
装配电箱预留的接地扁钢上，管与盒跨接地线可焊在暗装盒的扣为2~3扣。两根以上管入盒、箱应长短一致，间距均匀，排列整齐，见图
3.2.1.1。
铁制配电箱多管进箱预留活装开孔板做法示意图
c.金属软管引入设备时，应符合下列要求：
●金属软管与钢管或设备连接时，应采用金属软管接头连
接。
●金属软管用管卡固定，其固定间距应不大于1m。
●不得利用金属软管作为接地导体。
2、线槽敷设
2.1线槽安装要求
a.线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。
b.线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线头放在电气器具内。
c.线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。
d.建筑物的表面如有坡度时，线槽应随其坡度变化。
e.线槽盖板安装后应平整，无翘角，出线口的位置应准确。
f.在吊顶内敷设时，如果吊顶无法上人应留检修孔。
g.穿过墙壁的线槽四周应留出其不意50mm空隙，并用防火材料封堵。
h.金属线槽及其金属支架和引入引出的金属导管必须接地可靠。
i.线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。
j.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准《高层民用建筑设计防火规范》GB50045的有关防火要求。
2.2吊装金属线槽安装
钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。
a.线槽直线段组装时，应先做干线，再做分支线，将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。
b.线槽与线槽可采用内连接头或外连接头，配上平垫和弹簧垫用螺母紧固。
c.转弯部位应采用立上弯头和立下弯头，安装角度应适宜。
d.出线口处应利用出线口盒进行连接，末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。
2.3地面金属线槽安装
a.根据弹线位置，固定线槽支架，将地面金属线槽放在支架上，然后进行线槽连接，并接好出线口。
b.线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。
c.地面线槽及附件全部安装后，进行系统调整，根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地面平齐，并将盒盖盖好，封堵严实，以防污染堵塞，直至配合土建地面施工结束为止。
3、设备箱安装
1、设备箱安装位置、高度应符合设计要求，在无设计要求时，宜安装于较隐蔽或安全的地方，底边距地宜为1.4m。
2、暗装设备箱体箱时，箱体框架应紧贴建筑物表面。严禁采用电焊或气焊将箱体与预埋管焊在一起。管入箱应用锁母固定。
3、明装设备箱时，应找准标高，进行钻孔，埋入金属膨胀螺栓进行固定。箱体背板与墙面平齐。
4、设备箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。
4、线缆敷设
1、布放线缆前应对其进行绝缘测试，电线电缆线间和线对地间的绝缘电阻必须大于0.5MΩ，测试合格后方可敷设。
2、布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
3、管内不得有接头，接头必须在线盒（箱）处连接。
4、所敷设的线缆两端必须做好标记。同轴电缆的屏蔽层均需单端可靠接地。
5、终端设备安装
1、安装电磁锁、电控锁、门磁前，应核对锁具、门磁的规格、型号是否与其安装的位置标高、门的各类和开关方向相匹配。
2、电磁锁、电控锁、门磁等设备安装时应预在门框、门扇对应位置开孔。
3、按设计及产品说明书的接线要求，将盒内甩出的导线与电磁锁、电控锁、门磁等设备接线端子相压接。
4、电磁锁安装：首先将电磁锁的固定平板和衬板分别安装在门框和门扇上，然后将电磁锁推入固定平板的插槽内，即可固定螺丝，按图连接导线。
5、在玻璃门的金属门框安装电磁锁，一般置于门框的顶部。
6、读卡器、出门按钮等设备的安装位置和标高应符合设计要求。如无设计要求，读卡器和出门按钮的安装高度宜为1.4m，与门框的距离宜为100mm。终端设备安装见下图所示。
图1：终端设备的安装（门外）图2 终端设备的安
装（门内）
7、按设计及产品说明书的接线要求，将盒内甩出的导线与读卡器等设备的接线端子进行压接。
8、使用专用机螺钉将读卡器固定在暗装预埋盒上，固定应牢固可靠，使面板端正，紧贴墙面，四周无缝隙，见下图所示。
读卡器读卡器
6、设备接线、调试
1、接线前，将已布放的线缆再次进行对地及线间绝缘摇测，合格后按照设备接线图进行设备端接。
2、门禁控制主机采用专用接头与线缆进行连接，且压接牢固。设备及电缆屏蔽层应压接好保护地线，接地电阻值不应大于1Ω。
3、按照设计图纸及产品说明书，连接系统打印机、UPS电源等外围设备。
4、在系统管理主机上安装门禁系统管理软件，并进行初始化设置。
5、系统的功能检测
（1）系统主机在离线的情况下，门禁控制器独立工作的准确性、实时性和储存信息的功能。
（2）系统主机与门禁控制器在线控制时，门禁控制器工作的准确性、实时性和储存信息的功能。
（3）系统主机与门禁控制器在线控制时，系统主机和门禁控制器之间的信息传输及数据加密功能。
（4）检测掉电后，系统启用备用电源应急工作的准确性、实时性和信息的存储和恢复能力。
（5）通过系统主机、门禁控制器及其他控制终端，使用电子地图实时监控出入控制点的人员，并防止重复迂回出入的功能及控制开闭的功能。
（6）系统对非法强行入侵及时报警的能力。
（7）系统对处理非法进入系统、非法操作、硬件失效等任何类型信息及时报警的能力。
（8）检测本系统与相关的综合安全防范子系统、消防系统报警时的联动功能
（9）现场设备的接入率及完好率测试。
（10）出入口管理系统工作站应保存至少1个月（或按合同规定）的存储数据记录。
7、系统的软件检测
（1）演示软件的所有功能，以证明软件功能与任务书或合同书要求一致。
（2）根据需求说明书中规定的性能要求，包括精度、时间、适应性、稳定性、安全性以及图形化界面友好程度，对所验收的软件逐项进行测试，或检查已有的测试结果。
（3）对软件系统操作的安全性进行测试，包括：系统操作人员的分级授权、系统操作人员操作信息的详细只读存储记录等。
（4）在软件测试的基础上，对被验收的软件进行综合评审，给出综合评价，包括：软件设计与需求的一致性、程序与软件设计的一致性、文档（含培训软件、教材和说明书）描述与程序的一致性、完整性、准确性和标准化程度等。
8、应注意的质量问题
安装电锁前应核对锁具的规格、型号是否与其安装的位置、高度、门的种类和开关方向相适应，防止错装。
在门框、门扇上的开孔位置、开槽深度、大小应符合锁具的安装要求，防止返工和破坏成品。
电磁锁、电控锁等锁具及配件安装后应进行调校，防止锁具卡涩、失灵。
设备端子应压接牢固，以防导线松动或脱落。
使用屏蔽线时，外铜网应与芯线分开，以防信号短路。
设备通电调试前，必须检查线路接线是否正确，保护措施是否齐全，确认无误后，方可通电调试。
二、质量要求
1、主控项目
1、门禁系统设备导线的压接必须牢固可靠，线号正确齐全，导线规格符合设计要求。
2、保护接地的接地电阻不应大于1Ω。
3、门禁系统的功能应符合下表要求
4、系统功能和软件全部检测，功能符合设计要求为合格，合格率为100％时为系统功能检测合格。
2、一般项目
1、终端设备安装应牢固可靠。
2、箱内线缆应排列整齐，分类绑扎成束，并留有适当余量。
3、箱、盒内应清洁无杂物，且设备表面无划痕及损伤。
4、门禁系统安装应符合以下要求：
门禁系统施工布线规范 读卡器到控制器的线，建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1 Data0互为双绞。线径建议0.3平方毫米以上。最长不可以超过100米。屏蔽线接控制器的GND。按钮到控制器的线，建议采用两芯线，线径在0.3平方毫米以上。 电锁到控制器的线，建议使用两芯电源线，线径在0平方毫米以上。如果超过50米要考虑用更粗的线，或者多股并联或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米。门磁到控制器的线，建议选择两芯线，线径在0.3平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。 控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米以上，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果
通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过选用485HUB或者中继器来改善通讯环境。 所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。 虽然控制器具备了良好的防静电防雷击防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。 不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我方工程师沟通。
附表五施工总平面图 一、临时设置布局说明 二、安排计划说明 结合施工现场实际情况，对施工现场平面及临时设施进行合理布局，实施封闭式管理。所有临时用房都在科室门牌做出标志，墙面及天棚均采用空心板屋面。卫生间、淋浴间及厨房等地面、墙裙铺设面砖，所有生活用房要求文明整洁。在仓库、食堂等易燃易爆处配置足够的消防设施，预防各种安全隐患的放生。 1、临时施工道路 施工主通道由城市道路到施工现场入口进出，场外交通道路利用现有城市道路，场内施工铺设临时道路。 2、临时供水布置 临时用水包括施工用水、生活用水、消防用水。其中施工用水包括砼及砂浆搅拌、养护、浇砖、模板湿润等。 配水管网的布置方法根据本公司以往类似工程经验，主杆线采用中48镀锌管，支管采用中25镀锌管。现场用水采用环向封闭布置，优点是能保证供水的可靠性，当管网某一处发生故障时，水仍可以正常使用。 3、临时供电布置 （1）施工用电的估算：施工现场用电分动力与照明两类，照明用电按动力用电的10％计算。经用电量计算，在高峰施工期，考虑砼拦和、砼泵送、钢筋、木工加工、铺装面板切割加工、水泵排水、生活照明用电等共计总用量为250KW。 （2）配电线路布置 根据总用电量，配电电压380/220V引自建设方提供的电源，采用三相五线制架空配置，分支线用25平方塑料铜芯线接至各用电设备。
线路应尽量架设在道路内侧，保持线路水平，电线杆采用木杆，间距30米，分支线及引入线均应由电杆处接出。施工用电的配电箱要求设置于便于操作的地方，一般离地面高度不小于1.2米，并且安装漏电保护器，配电箱必须使用劳动部门检验合格的产品。 4、材料堆场 根据本工程的实际情况，钢筋堆在现场仓库内并设加工棚。各种材料堆放，必须整齐、规范，铺装面板加工场及堆场计划分二处设置，具体见平面布置图。 5、施工场地排水 为确保施工期间场内排水畅通，施工前必须对本工程排水系统进行综合规划： （1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。穿越临时道路采用排水管过路，区域范围内的雨水及基槽内排水通过水泵排入明沟中排放。 （2）当地面排水沟自流排水困难时，则考虑在边沟适当位置设置集水井，利用水泵强制排水，确保施工正常开展。 6、临时设施的布置 现场临时设施包括行政管理用房、生产车间、仓库及生活用房。生产车间包括工具库、钢筋加工、石材加工等。生活用房包括职工宿舍、食堂、厕所、浴室等。具体位置见施工平面布置图。 （1）生活与工作区场地四周挖设临时排水沟，并在生活区设砖砌排水沟与周边排水接通。 （2）生活区道路采用l5厘米塘渣+10厘米C15砼面层。 （3）生活废水经明沟直接排出场外。 （4）生活污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。 总平面布置图：
门禁设备安装标准 一、控制器的安装： 控制器和开关电源等设备一起放置在专门提供的机箱内，安装于弱电井或天花板内，此时要求从控制器分别穿线至读卡器、电控锁及开门按钮。控制器与交换机之间采用4对非屏蔽双绞线。 二、读卡器的安装： 读卡器/指纹机一般安装在门外侧，距地高度1.4米，距门框5至8cm， 1)有控制器的情况下：读卡器/指纹机直接穿RVV5*0.5 mm2通讯线至控制器。 2)无控制器的情况下：读卡器/指纹机直接采用4对非屏蔽双绞线至交换机，可将2芯电源线拉至控制室，由开关电源统一供电。 三、开门按钮的安装: 开门按钮安装在室内门侧，高度与读卡器高度平齐。引RVV2×0.5mm2线至读卡器，如果使用控制器，则引RVV2×0.5mm2线至单门或多门控制器。 四、门禁锁的安装 1、阴极锁 适用单向内开门的木门、小铁门。
阴极锁连接图 2、磁力锁 磁力锁分吸合铁片与锁主体两部分，安装在门框开门端顶部。适合安装于铁门、防火门及双开木门，安装时铁片装在门扇上，锁主体安装在门框上，要求锁主体安装在室内 磁力锁连接图
五、闭门器的安装： 1、标准安装：闭门器安装在门上，支座安装在门框上，且闭门器装在拉门侧。 这种安装方式适合于门框较窄，没有足够的空间安装闭门器。这种安装方式适用于开门方向没有障碍物，门开到足够大的角度时，闭门器也不会撞击到外物。 2、上门框安装：闭门器安装在门框上，支座安装在门上，且闭门器装在推门侧。
这种安装方式适用于门框较宽，有足够的空间安装闭门器。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较大，适用于更大更重的门。 3、平行安装：闭门器安装在门上，平行板安装在门框上。且闭门器装在推门侧。 这种安装方式适用于门框很窄，或者几乎没有门框依照这种方式安装后，由于没有突出的连杆与摇臂，所以较美观。与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。与标准安装比较，这种安装方式的关门力较小
门禁系统的安装方法及措施 1、门禁系统施工方法及措施 1.1、设备安装 （1）前端设备 A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重 载马达、监视器等），并需配合控制箱的接地方式。 B、出门处安装出门按钮。 C、电磁锁安装在门和门框的上沿。 D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现 场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后 的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体 情况可根据客户选择安装方式。 （2）中控室设备 A、控制主机和键盘安装在立面墙上或置于工作台上。 B、报警装置放置在报警效果较好的位置。 C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系 统集中供电。 1.2、设备调试 （1）系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。 （2）管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常 开启和非法开启时，查看控制中心电脑是否有纪录。 （3）尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保 证信息纪录的完整性。 （4）做好调试记录。 （5）最后填写竣工报告。
1.3、管线安装 （1）安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。(小截面系统连接可以绞接，绞接匝数应在五匝以上，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝，(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。 （2）门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵 （3）门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。 （4）监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
中式家具CAD图块22张 电脑图块8款（CAD ）蓝天大酒店施工图纸（设计）某川菜馆装修施工图-全套34张图三层别墅建筑施工图纸 ***银行大楼建筑图纸（设计） ***5层办公楼电气设计施工图装饰工程绘图CAD常用图块两层别墅的设计图纸幕墙防雷节点图（CAD）仿古办公楼建筑施工图纸办公楼建筑全套施工图纸 办公楼建筑施工图纸 MQ-1住宅区1号楼施工图纸 六层住宅建筑施工图纸 五层厂房建筑施工图纸 香格里拉别墅建筑施工图纸全套综合办公楼建筑施工图纸现代别墅建筑设计方案深圳经典独立别墅施工图纸水岸豪宝石A型别墅施工图***办公楼建筑施工图纸 **别墅建筑结构施工图纸（全套） ***公安局建筑施工图纸+结构图纸+效果图 7套小区会所建筑施工图纸豪华欧式别墅施工图纸（全套）乡村别墅建筑方案及效果图中国古典别墅建筑施工图纸两套别墅方案图纸（附带效果图）完整的一套别墅建筑结构施工图纸一款农村别墅设计图纸经典别墅CAD设计图纸沿街商住楼设计图纸 ***底商多层框架结构住宅楼建筑施工图纸广州市设计院设计文件（全套结构图）坡地多层住宅建施图纸 商品房住宅建筑结构施工图纸 农村小康住宅楼建筑施工图纸（全套）住宅楼六层建筑施工图纸 三层高档别墅设计图纸 万科高层住宅楼建筑施工图纸 全套私人建筑设计图纸 ***小区多层住宅楼施工图纸（全套） ***办公楼全套施工图纸（设计说明、建筑、结构、水电）别墅建筑施工图纸（附效果图）别墅建施图纸（全套）框架结构办公8层设计图纸独栋别墅3层建筑结构工程施工图纸（全套）青岛景苑工程建筑六号楼施工图纸 ***学校学生公寓楼建筑施工图纸（全套） ***商品房施工图纸 ***住宅小区1号楼施工图纸（全套）套房设计施工图纸 ***商住楼施工图带效果图（全套）重庆市***高层建筑施工图纸（全套）住宅楼平面施工图纸住宅楼多层建筑施工图纸现浇空心楼板高层图纸（全套）别墅结构图纸和建施图纸现代风格高层酒店设计方案cad图纸附带效果图 中国银行建筑施工图纸-贝聿明汇景酒店施工图纸（全套）***商业中心综合楼图纸 ***办公楼设计方案附带效果图住宅建筑施工图（全套）综
门禁系统安装施工工艺 要求 ?所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进 场验收，并填写验收记录。 ?设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。 ?如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证 明，检测报告及安装、使用、维护说明书的中文文本。 ?设备安装前，应根据使用说明书，进行全部检查，方可安装。 施工机具 手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。 作业条件 ?机房装修已完毕，门、窗、门锁装配齐全。 ?线缆沟、槽、管、箱、盒施工完毕。 技术准备 ?施工图纸齐全，施工方案编制完毕并经审批。 ?施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有 氏对性的培训及安全、技术交底。 操作工艺 工艺流程： 管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试 一、管路敷设 1、钢管敷设： 敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。 1.1暗敷设 a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。 b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。 1.2明敷设 a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。 1.3室处管路敷设 a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。 b.室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。 1.4管路连接 a.管与管的连接 ●管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后， 管口应对严，外露丝扣不应多于2扣。 ●套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。套管长度为连接管径 的2.2倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。 ●金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm的钢导管不得采用套管 熔焊连接。 ●镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于4mm2 的软铜导线，并用专用接地卡做跨接连接。 b.管与盒、箱的连接 ●盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。铁制盒、箱 严禁用电、气焊开孔。 铁制配电箱多管进箱预留活装开孔板做法示意图 c.金属软管引入设备时，应符合下列要求： ●金属软管与钢管或设备连接时，应采用金属软管接头连接。 ●金属软管用管卡固定，其固定间距应不大于1m。 ●不得利用金属软管作为接地导体。 2、线槽敷设 2.1线槽安装要求 a.线槽直线段连接应采用连接板，用垫圈、弹簧垫圈、螺母紧固，连接处应严密平整无缝隙。 b.线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通、四通等进行变通连接，线槽终端应加装封堵。导线接头处应设置接线盒或将导线头放在电气器具内。 c.线槽采用钢管引入或引出导线时，可采用分管器或用螺母将管口固定在线槽上。 d.建筑物的表面如有坡度时，线槽应随其坡度变化。
门禁系统安装施工工艺及方法 一、门禁系统安装要求 所使用设备材料应根据合同文件及设计要求选型,对设备、材料与软件进行进场验收,并填写验收记录。 设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。 如果就是进口产品,则需提供原产地证明与商检证明,配套提供得质量合格证明，检测报告及安装、使用、维护说明书得中文文本。 设备安装前,应根据使用说明书，进行全部检查,方可安装。 施工机具： 手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、５00Ｖ兆欧表、水平尺、钢尺、小线等。 作业条件: 机房装修已完毕,门、窗、门锁装配齐全。 线缆沟、槽、管、箱、盒施工完毕。 技术准备: 施工图纸齐全,施工方案编制完毕并经审批。 施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书,并进行有氏对性得培训及安全、技术交底。 二、安装工艺及方法
(一)操作工艺 工艺流程: 管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试 (二)施工方法 一、管路敷设 1、钢管敷设: 敷设前先检查管内侧有无毛刺,镀锌层或防锈漆就是否完整无损,管子不顺直应调直。 １、1暗敷设 a、砌墙立管:钢管宜置于墙中心,然后按标高将接线盒稳好。 b、混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。 1、2明敷设 a、敷管时,先将管卡一端得螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时,可将钢管固定在支架上,不得将管焊接在其她管道上。 b、水平或垂直敷设时配管得允许偏差值:管路在2m以内时,偏差为3mm,全长不应超过管子内径得1/2。 1、3室处管路敷设 a、室外埋地敷设得电缆导管,壁厚应大于2mｍ,埋深不应小于0、8m。 ｂ、室外导管得管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。 1、4管路连接
施工方案 项目名称： 施工单位： 编制人： 审核人：
目录 编制依据 1.业主提供的施工要求 2.智能建筑设计标准50314-2000 3. 中国工程建筑标准化协会的《建筑与建筑群综合布线系统工程施工规范》 4.建筑设计防火规范 J16-87 5.民用建筑电气设计规范 16-92 6.电气装置工程施工及验收规范 232-82 7.建筑与建筑群综合布线系统工程设计规范 72:97 8. 建筑与建筑群综合布线系统工程施工及验收规范8997 9.防盗报警控制器材通用技术条件 12663-90 10.安全防范工程程序与要求75-94 11.入侵探测器通用技术条件 10408.1-89 12.防雷及接地安装工艺标准322-1998
13.金属线槽配线安装工艺标准313-1998 14.钢管敷设工艺标准305-1998 15.建筑电气安装分项工程施工工艺标准533-1996 16 建筑与建筑群综合布线系统工程施工及验收规范 89:97 工程概况与施工范围 工程概况 工程名称： 分项工程：智能化工程 工程地点： 质量标准：合格 工期要求： 开工日期：暂定2018年月日； 完工日期：暂定2018年月日； 施工范围： 门禁系统、电子巡更系统、互联网可视对讲系统、车行道闸系统、人行道闸系统、触摸屏（75英寸i3-7100 4g 1t 集显）及工地扬尘检测仪（2.510+噪音联动
可选）； 施工进度 本设计中所考虑安排的施工进度计划将来以甲方要求的工程进度、以及甲方有关的工程进度为依据进行设计，工程计划及工程施工进度也是按前面施工队进度进行设计，便于及时地指导工程施工进度。本计划因限于各种可能潜在因素的影响，在考虑安排选择施工方案与方法，施工程序、工艺流程、工期计划、质量技术、安全保证措施以及未尽事项等方面。 总体施工方案 门禁系统 门禁系统是在智能建筑领域。指"门"的禁止权限，是对"门"的戒备防范。这里的"门"，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了人行通道门禁系统。在施工现场管理应用中，人行通道门禁系统是人员管理的一种重要手段，主要是管理人员进出权限。 出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体。它是解决重要部门出入口实现安全防范管理的有效措施。门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。 系统组成：门禁控制器、读卡器、电磁锁、门磁检测器、开门的钥匙及其他设备（无线门磁出门按钮、门磁、电源） 电子巡更系统

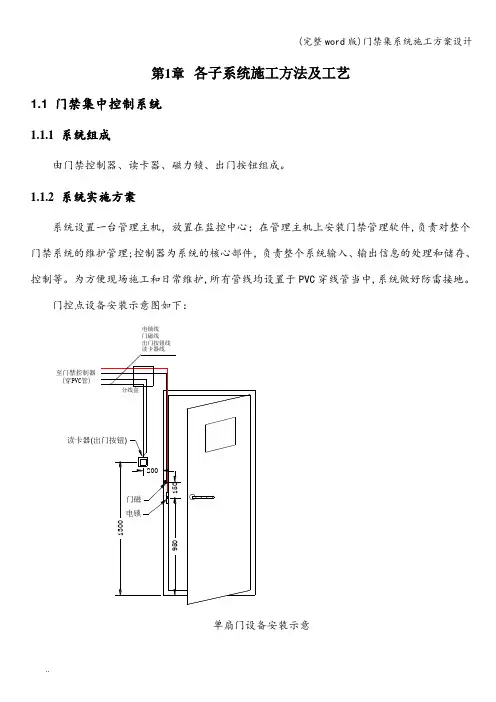

第1章 各子系统施工方法及工艺 1.1 门禁集中控制系统 1.1.1 系统组成 由门禁控制器、读卡器、磁力锁、出门按钮组成。 1.1.2 系统实施方案 系统设置一台管理主机，放置在监控中心；在管理主机上安装门禁管理软件，负责对整个门禁系统的维护管理；控制器为系统的核心部件，负责整个系统输入、输出信息的处理和储存、控制等。为方便现场施工和日常维护，所有管线均设置于PVC 穿线管当中，系统做好防雷接地。 门控点设备安装示意图如下： 读卡器(电锁线 门磁线 出门按钮线 读卡器线 (穿PVC管) 至门禁控制器 单扇门设备安装示意
