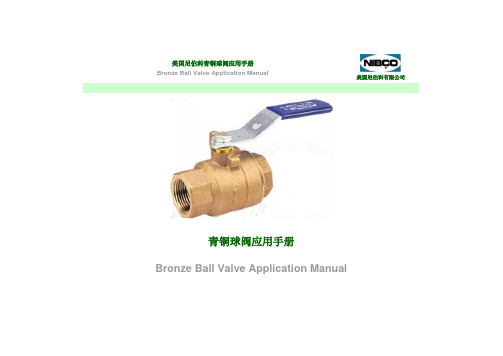

美国尼伯科青铜球阀应用手册
Bronze Ball Valve Application Manual
美国尼伯科有限公司
青铜球阀应用手册
Bronze Ball Valve Application Manual
E-美国尼伯科
E-NIBCO
美国尼伯科有限公司
―阀门和执行机构‖网页提供有价值的参考资料。
―新产品‖网页不断更新，展示美国尼伯科新开发的产品。
The "New Products" page is a continuously updated showcase for new products by NIBCO.
＊最近重点包括下列内容：
*Current highlights include:
?商用和轻工业青铜球阀
Commercial & light-industrial bronze ball valves
?用于Chem-Aire?上的TruConnect?连接件
TruConnect? fittings for Chem-Aire?
?Just Right?热水循环装置
Just Right? hot-water circulation device
?用于PEX应用领域的PEXlink?铜连接件
The ―Valves & Actuation‖ homepage provides easy access to valuable reference tools.
＊主要资料包括：
*Key information includes:
?价格目录（PDF或Excel格式）
Price sheets (PDF & Excel format) —also accessible
from home page
?可下载样本（PDF格式）
Downloadable catalogs (PDF format)
?规格清单形式的在线产品目录
On-line product listings with spec. sheets
?阀门选型和规格说明指南
Valve Selection & Spec. Guide
?技术图书馆
Technical library
PEXlink? copper fittings for PEX applications
?用于家庭和商用景观绿化的Turf Bubbler Wick Irrigation?系统Turf Bubbler Wick Irrigation? system for residential and
commercial landscaping
美国尼伯科560, 585和595商用/机械用青铜球阀
NIBCO 560, 585 and 595 Commercial/Mechanical Service Bronze Ball Valves
美国尼伯科有限公司
美国尼伯科青铜球阀系列是当今被广泛指定的机械式应用球阀。选型工程师认可美国尼伯科585-70, 595Y和560-BR 系列球阀，并将其作为建筑领域和通用公共事业服务领域的首选产品。额定压力为600 psi CWP和高达250 psi SWP的各种阀门，广泛应用于世界各地的各种应用领域，例如：
The NIBCO Bronze Ball Valve line is one of the most highly specified mechanical service ball valve lines in use today. Specifying Engineers recognize the 585–70, 595Y and 560–BR valves by name and have made them the choice in building service and general utility service applications. Rated 600 psi CWP and up to 250 psi SWP these versatile valves are specified world wide in applications such as:
?热水和冷水
Hot and cold water
?冷凝器和冷冻水
Condenser and chilled water ?热水采暖
Hot water heating
?低压和中压蒸汽
Low & medium pressure steam ?消防防火部件和排水?压缩空气和气体
Compressed air and gas ?真空
Vacuum
?天然气和液化石油气
Natural and LP gas
?医药气体系统
Medical gas systems
Fire protection trim and drain
选型工程师喜欢选择美国尼伯科青铜球阀的理由：
Why Engineers Specify NIBCO Bronze Ball Valves:
?不缩径，全流道-- 高流量系数，减少压降
Full Port—high flow coefficient,less pressure drop
?普通流道-- 非临界流动需求
Conventional Port—non-critical flow requirements
?铸青铜结构
Cast Bronze Construction
?―脱锌‖防腐阀杆-- 硅青铜
"Dezincification" Resistant Stem—Silicon Bronze
?NIB-Seal? 保温隔热加长手柄系统
NIB-Seal? Insulated Extended Handle System
?在美国德克萨斯州制造
Manufactured in Nacogdoches, TX, USA
?多种结构选择，并可指定特殊应用功能
Multiple design options and application specific
features
简介- 阀门选型指南
Introduction - Valve Selection Guidelines
美国尼伯科有限公司
阀门选型指南
Valve Selection Guidelines
一件式
One Piece
560-BR青铜，缩径流道，600psi
两件式
Two Piece
580-70青铜，普通流道，600psi
Bronze, Conv. Port, 600psi
580-70-UL青铜，普通流道，UL认证，可燃液体，液化石油气
Bronze, Conv. Port, UL Listed, Flammable Fluids, LP Gas
585-70青铜，不缩径，全流道，600psi
585-70-66青铜，不缩径，全流道，600psi，不锈钢阀内件
Bronze, Full Port, 600psi, Stainless Trim
585-70-LL青铜，不缩径，全流道，600psi，配置带锁手柄
Bronze, Full Port, 600psi, with Lock Lever
585-70-M青铜，不缩径，全流道，配置止动记忆装置
585-70-NS青铜，不缩径，全流道，600psi，配置NIB-SEAL?保温隔热手柄
585-70-HC青铜，不缩径，全流道，配置软管盖和链条
Bronze, Full Port, 600psi, with Hose Cap & Chain
585-70-SV青铜，不缩径，全流道，安全孔
TS585-70青铜，不缩径，全流道，600psi，螺纹x 焊接端口
MTT585-70青铜，不缩径，全流道，600psi，外螺纹x 内螺纹端口
Bronze, Full Port, 600psi, Male x Female Thread Ends
585-70-SU青铜，不缩径，全流道，600psi，单个活接头端口
Bronze, Full Port, 600psi, Single Union Ends
T585-70-66-ST青铜，不缩径，全流道，250psi蒸汽应用
Bronze, Full Port, 250psi Steam Service
TM585-70-66青铜，不缩径，全流道，600psi，适用于执行机构，ISO安装
Bronze, Full Port, 600psi, Actuator Ready, ISO Mount
585-70-HCL青铜，不缩径，全流道，配置水平链条手柄
585-70-VCL青铜，不缩径，全流道，配置垂直链条手柄
585-70-UL青铜，不缩径，全流道，UL认证，可燃液体，液化石油气
Bronze, Full Port, UL Listed, Flammable Fluids, LP Gas
585-70-PL青铜，不缩径，全流道600psi，配置挂锁手柄
Bronze, Full Port, 600psi, with Padlock Handle
585-70-CP青铜，不缩径，全流道，未抛光镀铬
三件式
Three Piece
590-Y青铜，普通流道，600psi
590-Y-UL青铜，普通流道，UL认证，可燃液体，液化石油气
595-Y青铜，不缩径，全流道，600psi
Bronze, Full Port, 600psi
G595-Y青铜，不缩径，全流道，带槽(卡箍)连接端口
TS595-Y青铜，不缩径，全流道，600psi，螺纹x 焊接端口
595-Y-NS青铜，不缩径，全流道，600psi，配置NIB-SEAL? 保温隔热手柄
Bronze, Full Port, 600psi, with NIB-SEAL? Insulated Handle
595-Y-UL青铜，不缩径，全流道，UL认证，可燃液体，液化石油气
CS595-YX青铜，不缩径，全流道，配置6英寸铜管端口，适用于医药气体
Bronze, Full Port, with 6" Copper Stub Ends for Med-Gas
CS595-YX-66
青铜，不缩径，全流道，配置6英寸铜管端口，适用于医药气体，不锈钢阀内件
还可以提供其他选配件。如果需要特制的项目，请咨询美国尼伯科客户服务中心。
Additional options and accessories available. Consult NIBCO Customer Service for specific items
简介 - 阀门选型指南(2)
Introduction - Valve Selection Guidelines (2)
美国尼伯科有限公司
阀门的结构和采用材料多种多样。为了确保效率最高，成本最合理，系统使用寿命最长，阀门的正确选型非常重要。 Valves are produced in a variety of design types and materials. Proper selection is important to ensure the most efficient, cost effective and long lasting system.
? 启动 / 阻止流体流动
Starting / Stopping the flow ?
防止流体倒流
Preventing reversal of the flow
?
调节(平衡)流体
Regulating (balancing) the flow ?
释放流体压力
Relieving the pressure of the flow
青铜球阀阀体结构
Bronze Ball Valve Body Styles
青铜球阀端口尺寸
Bronze Ball Valve Port Sizes
?一件式结构
没有潜在泄
漏的通道，
但是要求采
用缩径端口
的球体；因此，具有明显的压降。
One-piece has no potential body leak path, but
requires use of reduced port ball; thus, significant pressure drop.
?两件式结构是建筑领域最常采用的形式。具有最好的性价比。也可以提供不缩径，全流道或标准流道的球体。
Two-piece end entry is most common in building services. Best price value. Available full- or
standard-port balls.
?三件式结构成本最高，但是易于拆卸，并进行在线维修。可提供全流道或普通流道的球体。
Three-piece is more costly, but is easier to
disassemble and offers in-line repairability.
Available in full- or standard-port balls.
?不缩径，全流道球
阀提供的压降安
全取决于管道的
长度，甚至比闸阀
还要好一些。
Full-Port ball valves provide pressure drop equal to equivalent length of pipe, and even slightly better than gate
valves.
?标准(普通)流道球阀的流道直径小于管道的公称通径，但是与截止阀相比，仍然具有好的多的流动效率。
Standard (conventional) port balls are up to one
pipe size smaller than nominal pipe size, but still
have significantly better flow than globe valves.
?缩径流道球阀与单管流量相比，具有更大的限制，建议不要用于建筑领域管道，但可以用在危险材料的传输系统中。
Reduced port ball valves have more than one pipe size flow restriction and are not recommended in building services piping, but rather for process
piping in hazardous material transfer.
应用所应考虑的事项：
Service Considerations:
1. 压力
Pressure
2. 温度
Temperature
3. 流体介质类型
Type of fluid
?液体
Liquid
?气体；即蒸汽或空气
Gas; i.e., steam or air
?肮脏或研磨(侵蚀)性流体介质
Dirty or abrasive (erosive)
?腐蚀性流体介质
Corrosive
4. 流体
Flow
?开启-关闭或节流
On-off or throttling
?需要防止回流
Need to prevent back-flow
?关心压降
Concern for pressure drop ?流速
Velocity
选配件：
Options:
端口连接：
End Connections: LL 联锁手柄
Locking Lever
T 螺纹
Thread
PL 挂锁手柄
Padlock Lever
S 焊接
Solder
M 停止记忆
Memory Stop
TM 螺纹带ISO安装
Thread w/ISO Mt. NS NIB-SEAL? 手柄
NIB-SEAL? Handle
G 带槽(卡箍)
Grooved
RD 圆形手柄
Round Handle
TS NPT x 焊接
NPT x Solder
OV 椭圆手柄
Oval Handle
MTT 外螺纹x 内螺纹
Male x Female SV 安全孔阀门
Safety Vent Valve?
CS 铜管
Copper Stub
SU 单个活接头端口
Single Union End
ST 250psi蒸汽应用
250psi Steam Service
VCL 垂直链条手柄
Vertical Chain Lever
HCL 水平链条手柄
5. 操作条件
Operating Conditions
?冷凝
Condensation
?工作频率
Frequency of operation
?可接近性
Accessibility
?可用的通径/ 空间
Size / Space available
?手动或自动控制
Manual or Automated control ?需要无气泡关闭
Need for bubble tight shutoff
Horizontal Chain Lever HC 软管盖和链条
Hose Cap & Chain
CP 镀铬
Chrome Plating
IC 整体止回
Integral Check
W3 三通
3 Way
不缩径，全流道，两件式青铜球阀，600 psi CWP Full Port, Two-Piece Bronze Ball Valve, 600psi CWP
美国尼伯科有限公司
585–70
两件式，不缩径，全流道，600psi CWP青铜球阀，适用于一般用途或公用事业(市政设施)。铸造青铜阀体和连接端口，防吹出硅青铜阀杆。标准配置是螺纹连接端口。焊接端口适用于采用普通焊接技术的软焊接。请参阅与阀门包装在一起的安装说明书。
结构特点：
Design Features:
?高流量系数的不缩径，全流道
Full port for high flow coefficient
?脱锌防腐蚀硅青铜阀杆
Dezincification resistant silicon bronze stem
Two-Piece, Full Port, 600psi CWP Bronze Ball Valve for general purpose or utility service applications. Cast bronze body and end piece, blowout proof silicon bronze stem. Threaded ends are standard. Solder ends designed to be soft soldered using conventional soldering techniques. See installation instructions packaged with valve.
T585-70
S585-70 ?可调整填料
Adjustable packing
?金属对金属连接端口，一件式阀体密封Metal to metal end-piece to body seal
?DN8 - DN50
1/4" – 2"
适用标准：
Specifications:
?MSS SP-110
?ANSI B1.20.1 (螺纹连接端口threaded end) ?ANSI B16.18 (焊接连接端口solder end)
应用领域：
Applications:
?热水和冷水
Hot and cold water
?暖通空调
HVAC
?喷洒灭火器(调节和排水)
Fire sprinkler (trim and drain)
?压缩空气
Compressed air
?真空服务
Vacuum service
选配件：
Options:
?止动记忆装置
Memory stop
?Nib-Seal? 保温隔热手柄Nib-Seal? insulated handle ?联锁手柄
Locking lever
?圆形手柄
Round handle
T585-70 S585-70
尺寸(英寸)
Dimensions in inches
尺寸A
Dim. A
尺寸B
Dim. B
尺寸C
Dim. C
尺寸D
Dim. D
通径
Size
NPT C x C NPT C x C NPT C x C NPT C x C
1/
4
2.00 1.75 1.75 1.75 5.00 4.75 0.38 0.38
3/
8
2.00 1.84 1.75 1.75 5.00 4.81 0.38 0.38
1/
2
2.44 2.56 1.88 1.88 5.19 5.25 0.50 0.50
3/
4
2.94
3.25 2.25 2.25 6.25 6.25 0.75 0.75 1 3.34 3.75 2.38 2.38 6.44 6.63 1.00 1.00 11/4
4.19
5.06 3.00 3.00
6.75
7.19 1.25 1.25 11/2 4.72 5.94 3.16 3.16 9.06 9.69 1.50 1.50
2 5.16 6.72 3.50 3.50 9.25 10.06 2.00 2.00
尺寸(毫米)
Dimensions in millimeters
尺寸A Dim. A 尺寸B
Dim. B
尺寸C
Dim. C
尺寸D
Dim. D
通径
Size
NPT C x C NPT C x C NPT C x C NPT C x C 10 50.8 44.4 44.4 44.4 127.0 120.6 9.7 9.7 12 50.8 46.7 44.4 44.4 127.0 122.2 9.7 9.7 15 62.0 65.0 47.8 47.8 131.8 133.3 12.7 12.7 20 74.7 82.5 57.1 57.1 158.8 158.8 19.0 19.0 25 84.8 95.3 60.5 60.5 163.6 168.4 25.4 25.4 32 106.4 128.5 76.2 76.2 171.4 182.6 31.8 31.8
40 119.9 150.9 80.3 80.3 230.1 246.1 38.1 38.1 50 131.1 170.7 88.9 88.9 234.9 255.5 50.8 50.8
不缩径，全流道，两件式青铜球阀，
600 psi CWP，316不锈钢阀球和阀杆
Full Port, Two-Piece Bronze Ball Valve, 600psi CWP,
316SS Ball and Stem
美国尼伯科有限公司
585–70-66
两件式，不缩径，全流道，600psi CWP青铜球阀，适用于一般用途或公用事业(市政设施)。铸造青铜阀体和连接端口，防吹出316不锈钢阀杆，具有更强的防腐性能。标准配置是螺纹连接端口。焊接连接端口适用于采用普通焊接技术的软焊接。请参阅随阀门包装的安装说明书。
Two-piece, Full Port, 600 psi CWP Bronze Ball Valve for general purpose or utility service applications. Cast bronze body and end piece, blowout proof 316 Stainless Steel stem, for additional corrosion resistance. Threaded ends are standard. Solder ends designed to be soft soldered using conventional soldering techniques. See installation instructions packaged with valve.
结构特点：
Design Features:
?高流量系数的不缩径，全流道
Full port for high flow coefficient
?316不锈钢阀杆和球体
316 stainless steel stem and ball
?可调整填料
Adjustable packing
?金属对金属连接端口，一件式阀体密封Metal to metal end-piece to body seal ?DN8 - DN50
1/4" – 2"
T585-70-66 S585-70-66
适用标准：
Specifications:
?MSS SP-110
?ANSI B1.20.1 (螺纹连接端口threaded end) ?ANSI B16.18 (焊接连接端口solder end)
应用领域：
Applications:
?冷凝器和冷却水
Condenser and chilled water
?低压和中压蒸汽
Low and medium pressure steam
?侵蚀性水应用
Aggressive water applications
选配件：
Options:
?止动记忆装置
Memory stop
气／电动门操作说明 一、气动调整门(气动隔离门）操作方法: 气动门调整门可以根据进气方式不同,失气后也会出现三种不同情况,大致分成:如上部进气的为失气全开,下部进气为失气全关,上下均有进气的为失气（短时)可自保持。大部气动门均有强制手轮,可进行阀门手动操作,如遇紧急情况可根据下列情况进行操作。(一般气动调整门前后均有手动门及旁路门,可进行调节操作)有压疏水气动门需会手动操作。 气动调整门: 气动门从上方进气,失气时开启,可以手动关,操作方法:手轮上的锁紧装置正常情况下卡在凹槽内锁住,需要操作时拔出旋转即解锁，之后操作手轮即可。
气动门从上方进气，失气时开启,可以手动关，操作方法：无锁紧装置，直接操作即可。 气动门从下方进气，失气时关闭,可以手动开，操作方法：旋松阀门门杆套上螺丝,之后操作手轮。
气动门上下方均进气,失气时保位（如除氧器主、副调整门),可以手动开启、关闭。操作方法:正常运行中销子卡在手轮凹槽中,起到锁紧作用，阀门门杆套上有限位装置,在OＰENING 位置阀门无法关，在CLOＳING位置时阀门无法开,在中间NEUTRAL位置时可正常开关,需操作时拨开销子,操作手轮即可。
高压主汽门前疏水气动门,操作方法:阀门上有2个连杆，左侧短的为解锁装置,正下方的为啮合装置，正前方为操作手轮,需要操作时拔出解锁装置，同时旋转啮合装置，确认啮合后手动操作手轮即可。 二、电动门/电动调整门: 1、ROTORK电动门操作（如:密封风机进口电动门、减温水电动门)： 现场照片：
操作方法: 1)手动就地操作: 将旋转红色旋钮至停止位置,压下手动/自动手柄，使其处于手动位置。然后手动开
焊接埋地式固定球阀 使 用 说 明 书 北京阀门总厂有限公司
目录 1．前言 (2) 2. 欧共体关于承压设备和防爆指令对健康和安全的 基本要求 (2) 3. 用途和技术性能 (3) 4. 阀门结构 (4) 5. 运输和保管 (6) 6. 安装 (6) 7. 移动 (7) 8. 拆卸程序 (7) 9. 重装程序 (8) 10.阀门操作和维护 (8) 11.故障及维修 (9) 12.质量保证及服务 (9) 1.前言
1.1 感谢您选择本公司阀门。作为一种承压设备，当阀门用于输送流体及易燃易爆气体 时，由于泄露或使用不当而存在一些安全隐患，为了安全考虑，用户使用时应先阅读本说明书，以了解我公司在设计和制造过程中所采取的安全措施,以防患于未然。 2. 欧共体关于承压设备和防爆指令对健康和安全的基本要求 2.1 产品的设计理念 —球阀作为一种标准产品来设计，由于它的范围较广所以并不考虑每一种特定的工作条件。 —球阀设计参照GB/T 12237或API 6D，阀门强度参照GB/T 12224或ASME B16.34 压力—温度额定值。 —阀门密封材料应根据介质对材料的抗腐蚀性和耐磨损的要求而选择，参照GB/T 12237或API 6D。 —阀门不含轻金属（例如镁），各零部件通过相互接触形成导电通路，通过管道流向大地，以防止静电积累。 —阀门根据它的型号、扭矩及操作要求配以手柄、齿轮箱或电动头等驱动装置。 2.2 用户须知 2.2.1 概述 2.2.1.1 任何场合，应首先保证人身安全。 2.2.1.2 使用阀门时应参照 GB/T 12224或ASME B16.34 压力—温度额定值。 2.2.1.3 选择阀门材料时应考虑工作介质对材料的抗腐蚀性和耐磨损的要求。 2.2.1.4 工作介质是易燃/易爆的，要限制工作温度。 2.2.1.5 当维修/维护时，应保证阀门处在卸压和排污排空状态，（如有安全阀、螺塞） 打开安全阀、螺塞，以泄掉中腔压力。 2.2.1.6 对于所有的电、液或气动等用动力驱动的阀门，使用前要确保动力系统线路是 断开的。 2.2.1.7 维修/维护过程中，应采取适当的保护措施，例如：防护服、氧气面罩、手套 等。 2.2.1.8 当维修/维护阀门时，禁止吸烟，严禁使用任何未经检测的便携式电动设备，未 经允许禁止用火，以免发生火灾。 2.2.1.9 必须对阀门进行周期性检查。 —螺栓连接的紧固性（阀体/阀盖，压盖法兰，顶法兰连接） —腐蚀/磨损（裂纹、锈斑、阀门壁厚） —确保阀门在全开/全关位置。 2.2.2示例
Z41H 闸阀使用说明书 Z41H 闸阀为阀板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。 1、压力级：1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa; 2 、使用温度： -29℃ ---425 ℃3、使用介质：水、蒸汽、油品等非腐蚀性介质。一、结构特点 1、阀体通道为全通径，流体阻力小。 2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。 3、全开对密封面受冲蚀性较小，密封性能好。二、维护保养1、运输途中的维护 阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏，应将密封面擦干净后再关闭。要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。2、保管中的维护 对入库的阀门，要认真擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、 阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道的密封盖要封好，以免赃物进入。对在运输中损坏、丢失的阀门零件，应及时配齐。3、阀门安装注意事项 3.1、阀门搬运时要小心轻放，更不允许丢掷，以免阀杆扭断及各 部件损伤。 3.2、在安装时应清除阀腔内部和管道中尘屑杂物，以避免擦伤阀体与阀板密封面，以致发 生渗漏。 3.3、带传动机构的闸阀（如齿轮传动、电动、气动或液动等）均应严格按传动机构使用说 明的规定安装，安装位置应保证阀门的使用，维修方便，阀门应直立安装。 3.4、阀门传动机构的安装、使用、贮存、保管应按执行机构使用说明书执行。 3.5、手轮、传动机构均不允许作起吊用，并严禁碰撞。 3.6、手动闸阀应靠旋转手轮使之启闭， 不得借助于其他杠杆。 3.7、在操作过程中应保持介质和阀件的清洁，发现任何缺陷 和故障，应及时排除。4、运转中的维护 阀门在运转过程中要使阀门处于常年整洁、润滑良好、阀件齐全、正常运转的状态。以达到开启灵活的目的，不允许在运行中对阀门进行敲打。 三、常见故障的预防和排除 常见故障 产生原因 预防措施 排除方法 开不起 1、 T 型槽断裂。 2、传动部位卡阻、磨损、锈蚀。 3、阀板卡死在阀体内。 4、阀杆螺母失效。 5、闸阀长期处于关闭状态下锈死。 6、阀杆受热后顶死闸板1、T 型槽应圆弧过渡，开启时不允许超过上死点。2、保持传动部位旋转灵活，润滑良好，清洁无尘。3、关闭力适当，不使用杠杆扳手。4、在条件允许的情况下，经常开启一下，以防锈蚀。关闭的阀门在升温的情况下，间隔一定时间开启。 1、停车卸压后，修
固定球阀 Q347F-40 产 品 使 用 说 明
尊敬的用户： 非常感谢你选择使用本公司钢制球阀系列产品。本公司集阀门产品的设计、开发、制造、安装和销售服务于一体，对所有阀门产品的质量、售后服务有了全面保障。现对阀门产品的结构特点、工作原理、设计制造标准、技术性能参数等做出详细的说明。请你务必在安装使用本公司产品前详细阅读《使用说明书》，确保你在安装使用时更加便利。如果你在阀门使用过程中有何疑难问题，请致电本公司售后服务部。
1,用途和性能规范 1．1用途 a、本产品主要用于气体、液体介质管路上作启闭器，接通或截断介质，具有流阻 小，启闭较省力等优点。 b、适用范围：化工、石油、冶金、造纸、制药等行业。 1 1．3阀门最大工作压力额定值（压力-温度基准） 表中温度是指工作状态下管路介质的温度，表中压力是持续无冲击压力 2 采用标准 2．1设计制造按GB/T 12237的规定； 2．2检验和试验按GB/T 13927或JB/T9092的规定； 2．3法兰尺寸按JB/T79的规定； 2．4结构长度按GB/T 12221的规定； 3 结构特点和使用原理 3．1结构及主要外形尺寸参见简图 3．2本阀靠旋转手轮使阀杆转动而带动球转动来达到启闭目的。 3．3本阀门关闭时手柄按顺时针方向旋转（操作器上设有开关标记）。 3．4本阀门采用PTFE阀座，工艺简单、密封更换方便。 3．5采用A105套球对PTFE软密封，关闭力矩小，易密封。 3．6采用可换式密封结构，维修方便。 3．7球阀的阀座具有自泄压作用从而保证阀门中腔的泄压。 — 1 —
1 底盖 2 下阀杆 3阀体 4 阀座组件 5 阀盖 6球体 7 滑动轴承 8上阀杆 9 滑动轴承 10螺栓11螺母 12压套 13填料 14连接盘 15执行器 4 阀门主要零件材料 5 阀门主要连接尺寸 — ２ — 零件名称 阀体 阀盖 上阀杆下阀杆 阀座 组件 球体 滑动轴承 螺栓 螺母 平键 所用材料 A105 2Cr13 A105+ PTFE A3+ENP 304+PTFE 35 45 45 口径 L D ?1 n-d ?2 ?3 f f1 b DN150 559 350 290 12-?34 250 204 3 4.5 46
气动蝶阀 使用说明书 北京阿尔肯阀门有限公司
一、概述 气动蝶阀（调节阀/开关型），是在引进国外先进技术的基础工业上进行特殊设计，精心制造的产品。可采用智能控制与定位、与德国西门子公司生产的电气阀门定位器或国产电气阀门定位器配套，输入4~20mA DC 信号及0.5~0.7Mpa 气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。 二、特点 气动蝶阀（调节阀/开关型）具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离 集中控制或就地控制。 三、型号编制说明 四、工作原理和结构 气动调节蝶阀由气动活塞式执行机构与蝶阀组合构成。（如图1） GT 系列气动执行机构相同规格有双作用式、单作用式(弹簧复位)；标准旋转轴角度可调节-5～+50 范围； 阀体材质碳钢不锈钢铸铁 代号C P 省略 工作温度℃中温常温 代号G 公称压力MPa 1.0 1.6 2.5 4.0 6.4 代号10 16 25 40 64 密封面材料四氟乙烯金属密封 代号F H 连接形式法兰丝扣对夹式 代号41 11 71 执行机构电动气动
代号9 6 DY D 6 71 X 10 C G 所有滑动部件采用塑料轴承衬套、导向，保持最小摩擦力，并有效地抵抗磨损；外壳表面阳极化电镀，防腐蚀保护；旋转轴镀硬质镍磷合金；螺丝、螺母为不锈钢；单作用式弹簧预装在弹簧座内，很容易装配或增补弹簧数量；连接、安装接口标准化模块设计，方便配装球阀、蝶阀、信号盒及控制附件；可选择旋转方向顺时针旋转或逆时针旋转；两端调节螺丝可调节小于标定角度调整。特殊的腐蚀环境可采用不锈钢外壳。 蝶阀是在圆柱形的阀体通道内，安有一个圆盘状蝶形阀板，它绕着轴线作0~ 90°旋转。蝶板处在0°时，阀门全闭，旋转到90 度时，则阀门全开。蝶阀结构简单、体积小、重量轻，操作灵活、安装方便、流通能力大等优点，旋转90°即可快速启闭。蝶阀具有较好的流量控制特性，蝶阀处于完全开启位置时，只有蝶形阀板厚度是介质流经阀体时的唯一阻力，所产生的压力降较小。蝶阀与管道连接有对夹式、法兰式和对焊连接等几种。对夹式蝶阀是用双头螺栓将阀门夹接在两管道法兰之间。法兰式蝶阀是阀门上带有法兰，用螺栓将阀门两端法兰与管道上的法兰连接起来。还有一种就是蝶阀体与管道直接焊接，用于高压管道。现在最先进的蝶阀都采用三偏心的密封结构，使阀门在开启、关闭过程中既可减少阀座与蝶板密封面之间的磨损，使阀门开启阻力小，并具有越关越紧的功能。蝶阀的密封结构是蝶阀的最关键部分，直接关系到蝶阀的整体性能，决定它的寿命与效果。蝶阀有弹密封和金属硬密封两种基本密封形式。弹性金属硬密封的密封力依靠弹性环产生微量变形与阀座吻合严密，而开启时变形消失，并迅速脱离密封面，能在较高温度和较高压力下使用，是目前最先进、新型的管路控制阀门。不同的密封形式适用于不同介质和介质的温度。 图2
球阀结构说明和工作原理 (一)浮动球球阀 1、阀门开、关位置指示： 球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。 2、锁定装置： 为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。 3、杆防飞结构： 当介质通过阀门时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。 4、防静电装置及防火结构： 设计了防静电装置(图2)和防火结构(图3)。当发生火灾时，一旦阀座被烧损，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。 5、独特阀座密封结构： 多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证高、低压及真空状态下的完全密封。
6、全通径或缩径： 阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。 (二)固定球球阀 1、阻塞与排泄： 阀门处于关闭状态时(图7)，上下游侧的阀座使流体阻断，阀体中腔的积滞物可以排泄，排泄装置(图8)具有如下功能： ①事前可检查阀座是否泄漏损伤； ②减少介质更换对阀门的污染； ③在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。 2、自动泄压： 阀门中腔停滞的介质由于温度升高，而出现异常升压时，阀座脱离球体自动泄压(图
j q全焊接球阀工艺及焊接架设计说明书
目录 一、全焊接球阀选取与焊接工艺选取 (1) 1、全焊接球阀的特性 (1) 2、全焊接式结构 (1) 3、阀体与焊接材料分析 (1) 4、焊接过程及分析 (5) 5、全焊接球阀的焊接参数选择 (6) 二、滚轮架的选取 (7) 1、滚轮架的定义 (7) 2、方案的选择及确定 (8) 3、滚轮驱动方案 (9) 4、滚轮的设计 (11) 5、轴的设计 (12) 6、轴承的选择 (12) 7、丝杆的设计 (13) 三、计算与校核 (15) 1、驱动圆周力与支反力的分析及中心角的确定 (15) 2、滚轮支反力计算 (17) 3、电动机的选取 (20) 4、轴的校核 (21) 5、键的校核 (22) 6、轴承的寿命计算 (22) 7、轴承的强度计算 (24) 四、结语 (24)
一、全焊接球阀的选取与焊接工艺的选取 1、全焊接球阀的特性： 1、整体式焊接球阀，不会有外部泄漏等现象。 2、由于阀座是由碳化特氟隆密封环及咖弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。 3、球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。 4、由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。 5、密封环本体采用含量25%Carbon(碳素)的CPTFE材质，保障完全无泄漏(0%)。 6、直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。 7、可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。 8、球体的加工精度非常精密，操作轻便，无不良干涉。 9、采用高级的原材料，能保PN25以上的压力。 10、与同类行业的同种规格产品相比，阀体小，而且外型美观。 11、在保证阀门正常操作、使用情况下，质保20年。 2、全焊接式结构 球阀阀体由6部分锻造的壳休装配后焊接而成，结构紧凑、整个球阀挥然一体．目前日内生产使用的大口径球阀多为分体三片式构造，各部分之间采用螺栓连接。与三片式球阀相比，在强度相同的情况下全焊接式球阀锻件的壁厚可做得很薄。阀门重量可减轻四分之一，而日对管道弯曲和挤压的抵抗力增强；由于取消了阀体法兰和螺栓。外形尺寸电减小。同叫还消除了潜在的外漏通道。另外，闹体焊接结构内部曲线流畅．保持了与管道的润滑连接无死角，介质流动性好。 3、阀体与焊接材料分析 1. 阀体材料成分分析
管线球阀 Q41F-Cl. NPS 使用说明书 成都航利阀门成套设备有限公司 2009.11
附件一：阀门数据表 第 1 页 共 11 页 1.用途和性能规范 1.1用途和产品范围 管线球阀产品广泛应用于石油、天然气工业管道传输系统，用来接通或阻断管路中的介质。 本使用说明书涉及的管线球阀产品主要有浮动球阀、固定球阀。根据使用规格的不同进行选择。 1.2性能规范 适用压力：Class150～Class900 适用规格：NPS2～NPS16 适用介质：石油、天然气、水等 适用温度：-101-121℃（超低温） -46-121℃（普通低温） -29-121℃（常 温） 普通性能试验规范： ●阀门试验规范(API 6D 22nd ) 常温阀门压力试验 DN(in.) PN(Class) 试验压力 试验时间 项目 (Inch) (Class) 试验介质 (Bar) (Min.) ≤4 3 6~10 5 12~18 15 壳体液压试验 ≥20 150~900清洁水 1.5PN 30 ≤4 3 上密封试验 ≥6 150~900清洁水 1.1PN 5 ≤4 ≤1500 1.1PN 3 阀座高压液压试 验 ≥6 ＞1500 清洁水 276 5 ≤4 ≤1500 1.1PN 3 阀座高压气密试 验 ≥6 ＞1500 压缩空气 276 5 ≤4 3 阀座低压气密试 验 ≥6 150~900压缩空气 6 5 ≤4 DBB 试验 ≥6 150~900 压缩空气 1.1PN 3
产品使用说明书 1.3 采用的主要标准 API 6D 管线阀门 ASME B16.34 法兰、螺纹和焊接管阀门 ASME B16.5 管线法兰和法兰管件 API 6FA 阀门耐火试验 API 598 阀门的检验与试验 ASME B1.20.1 管螺纹 JB/T308-2004 阀门型号编制方法 GB/T12237-2007 石油、石化和相关工业用钢制球阀 GB/T19672-2005 管线阀门技术条件 GB/T13927-2008 工业阀门压力试验 2.工作原理和结构说明 本产品为法兰式浮动、固定球结构。它的启闭件为一个球体，利用球体绕阀杆旋转 90°实现阀门的开启和关闭的目的。 2.1浮动球阀 浮动球的阀体内有两个阀座密封圈，在它们之间夹紧一个球体，球体借助于阀杆可以自由地在阀座密封圈中旋转；在开启时，球孔与通道孔对准，以保证介质在小的阻力下通过，当阀杆转动?圈时（90°）,球孔垂直于阀门的通道，靠加给阀座密封圈的预紧力和介质压力将球紧紧地压在出口端的阀座密封圈上，从而保证完全密封。球体上有通孔，通孔的直径等于管道内径的称为通径；而球体的通孔直径小于管道的内径的则称为缩径。阀座密封圈的材料为PTFE、RPTFE(聚四氟乙烯、增强聚四氟乙烯)，具有摩擦系数小，性能稳定，不易老化等优点。安全防火功能，非金属四氟乙烯镶在阀座上面，低压时靠装配调整两阀座密封圈，使之贴近球体，靠四氟乙烯圈密封；高压时，由介质推动阀座，四氟圈和金属阀座 第 2 页共 11 页
球阀与气动执行机构的认识毛达管线五号阀室位于河岸旁，地势较低。在严重的洪灾过后，五号阀室的执行机构开始漏气。基于此，我认真学习五号阀室的基本设备，通过自身学习和从他人的身上吸取球阀、执行机构的相关知识，做出以下总结。 一、球阀介绍 球阀-（ball vavle） 关闭件是一个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 工作原理： 球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用， 球阀的结构： 球阀的基本结构如下图
主要特点： 球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。 球阀的分类： 1、按结构形式可分为： A 浮动球球阀 球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。一般用于中低压球阀。 B 固定球球阀
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。 为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。 C 弹性球球阀 球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。 2、按通道位置可分为： 直通式三通式直角式 三通式 主要优点： 1）流体阻力小，其阻力系数于同长度管段相等。 2）机构简单、体积小、重量轻。
气动球阀使用说明书 一、概述 气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用，从而实现自动化远距离集中控制或就地控制。 二、阀体组成及应用 由气动执行机构（2）、回信器（1）、电磁阀（3）与球阀阀体（7）等部分组成，其连接靠支架和连接轴等附件。 1-回信器 2-气动执行器 3-电磁阀 4-排气接口（左） 5-进气接口（中） 6-排气接口（右） 7-球阀 执行器类型及工作气压：0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构 阀门工作方式：正向旋转1/4圈(90°）时，阀关断。反向旋转1/4圈(90°)时，阀开 启。 三、安装及维护注意事项 1、安装注意事项 1.1、装置方向：气缸控制阀与管路承垂直向上为原则。 1.2、装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。 1.3、周围环境：温度-20℃~+80℃,湿度90%RH以下。 1.4、安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。 1.5、安装前,请先去除管路中之焊接碎片及氧化垢等杂物。 1.6、安装时请注意本体上所示之流体方向必须与实际流向一致。 1.7、对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配 管应力产生在气缸控制阀上。 1.8、请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固定。
2、维护注意事项 2.1、日常检查：检查泄漏,异常噪音,振动等。 2.2、定期检查：应每年实施一次。请检查空压管,阀体及法兰之迫紧是否有泄漏情形 产生。 2.3、分解检查：应每二年实施一次。请分解阀体及气缸并将PTFE SEAT，GLAND PACKING,GASKET,O-RING等密合零件更换新品。 2.4、检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手接触或靠近气 缸控制阀。 四、故障分析与排除 ※重要提醒：在进行任何维修之前请先详阅以上指引內容。
气动球阀工作原理 ZXDA气动法兰球阀 产品介绍:气动法兰球阀产品概述气动球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。 产品参数: 型号：ZXDQ641F 材质：WCB、CF8、CF8M、CF3M 尺寸：DN15-300 一、ZXDA气动法兰球阀产品概述 气动球阀具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
■防火、防静电设计 ■阀杆防爆出装置 ■阀球上设计有压力平衡孔 ■双层阀杆填料与对压碟型弹片装置 二、ZXDA气动球阀附件选项 回讯器：也叫限位开关APL210N APL310，远程反馈开关信号(防爆)APL410N 电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2 三联件：可对气源稳压、过滤、气缸加润滑油YT-200 手轮机构：转动手轮机构，可实现手动开、关阀 电气定位器：输入4～20mA信号,实现阀门调节功能 备注: 气缸参数请另参考所选配的气动执行器资料 附件选项：根据不同控制和要求可选择下列附件： 回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。 电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。 三联件：可对气源稳压、过滤、气缸加润滑油。 手轮机构：转动手轮机构，可实现手动开、关阀。 电气定位器：输入4～20mA信号,实现阀门调节功能。
热力球阀 使 用 说 明 书
1.前言 感谢您选择本公司阀门。作为一种承压设备，当阀门用于输送流体时，由于泄露或使用不当而存在一些安全隐患，为了安全考虑，用户使用时应先阅读本说明书，以了解我公司在设计和制造过程中所采取的安全措施,以防患于未然。 2.关于承压设备安全的基本要求 2.1 产品的设计理念 ——球阀作为一种标准产品来设计，由于它的范围较广所以并不考虑每一种特定的工作条件。 ——球阀设计参照GB/T 12237或JB/T 12006，阀门强度参照GB/T 12224或ASME B16.34 压力—温度额定值。 ——阀门密封材料应根据介质对材料的抗腐蚀性和耐磨损的要求而选择，参照GB/T 12237或JB/T 12006。 ——阀门不含轻金属（例如镁），各零部件通过相互接触形成导电通路，通过管道流向大地，以防止静电积累。 —阀门根据它的型号、扭矩及操作要求配以手柄、齿轮箱或电动头等驱动装置。 2.2 用户须知 2.2.1 概述 2.2.1.1 任何场合，应首先保证人身安全。 2.2.1.2 使用阀门时应参照 GB/T 12224或ASME B16.34 压力—温度额定值。 2.2.1.3 选择阀门材料时应考虑工作介质对材料的抗腐蚀性和耐磨损的要求。 2.2.1.4 工作介质是高压的，要限制工作温度。 2.2.1.5 当维修/维护时，应保证阀门处在卸压和排污排空状态，（如有安全阀、螺塞）打开安全阀、螺塞，以泄掉中腔压力。 2.2.1.6 对于所有的电、液或气动等用动力驱动的阀门，使用前要确保动力系统线路是断开的。 2.2.1.7 维修/维护过程中，应采取适当的保护措施，例如：防护服、氧气面罩、手套等。 2.2.1.8 当维修/维护阀门时，禁止吸烟，严禁使用任何未经检测的便携式电动设备，未经允许禁止用火，以免发生火灾。 2.2.1.9 必须对阀门进行周期性检查。
第二章气动执行机构（BETTIS）操作维护手册（一）BETTIS气动执行机构（ESDV阀） 1 设备简介 图1-2-1 ESDV阀门执行机构实际安装图
图1-2-2 ESDV 阀执行机构结构图 1- 压力锁紧机构； 2- Powr-swivl 活塞杆； 3- Acculine 轴传动装置； 4- NAMIR ； 5- 可更换轴承； 6- 推力轴套导向块； 7- 共轭滚针推杆； 8- 过载控制装置； 9- 弹簧组件； 10- 吊环； 11- 环环紧扣； 12- MSS 或ISO 执行机构/阀接口； 13- 排气口； 14- 压力槽； 15- 双向行程限位； 16- 内部双连杆。 2 使用操作方法 1、执行机构手轮； 2、电磁阀； 3、电磁阀； 4、过滤减压装置； 5、限位开关； 6、继电器； 7、排气阀；8、测试开关；10、速度控制开关；11、电磁阀。 11 ? ●? ? ?? ?
图1-2-3 ESDV阀门执行机构工作原理图 2．2 ESDV阀门执行机构控制 2.2.1 现场手动开关 手轮 通过执行机构配套的手轮（或液压手轮）装置选择手动/气动，逆时针旋转手轮，通过液压装置可以现场打开阀门；顺时针旋转手轮，通过液压装置可以现
场关闭阀门；手轮处于中间位置时，执行机构处于远程气动状态，通过站控（中控）系统能够远程控制打开（或关闭）阀门。 2.2.2 远程自动操作 正常工作状态下，ESD电磁阀（冗余）励磁，由于该电磁阀为NC，励磁时电磁阀导通，导致ESD先导阀（冗余）导通（与ESD电磁阀相连的），压缩空气进入气缸，压缩弹簧，执行机构动作，阀门打开。当发生紧急情况时，ESD电磁阀（冗余）失电，电磁阀断开，导致先导阀（冗余）断开（与ESD电磁阀相连的），执行机构气缸内的压缩空气通过该先导阀释放，弹簧复位，阀门关闭。 2.2.3 部分冲程测试 正常工作状态下，部分冲程测试电磁阀不带电，该电磁阀为NO，失电时电磁阀导通，导致先导阀导通（与部分冲程测试电磁阀相连的），此时气源接通，阀门正常工作。当现场进行部分冲程测试时，按下测试按钮，电路导通，部分冲程测试电磁阀励磁，电磁阀断开，导致先导阀断开（与部分冲程测试电磁阀相连的），执行机构气缸内的压缩空气通过该先导阀释放到放空管线中，弹簧复位，阀门动作，当阀门的开度80%时（阀门关20%，此值在工厂内设定好），电路自动断开，部分冲程测试电磁阀回到失电状态，电磁阀导通，导致先导阀导通（与部分冲程测试电磁阀相连的），此时气源接通，阀门打开，进入正常工作状态。 2.2.4 执行机构气缸以及阀门阀杆保护 在气动控制回路中设安全泻放阀一个，当过滤减压阀故障时，气源压力超过安全泄放阀设定压力（出厂设定为634KPa），安全泄放阀起跳，对管路压力进行泄放，达到保护执行机构以及防止输出扭矩过大损坏阀杆地目的。 3、维护保养 3.1 服务间隔 定期的保养一般不需要。一般推荐的服务间隔是5年或最大生命周期（以先到为准）,贮存时间也应计算在服务间隔内，在到服务期前三个月就开始订备件包以备急需。 3.2 润滑要求
阀门安装使用说明书 -阀门安装的质量、直接影响使用效果 --阀门安装使用之前请务必仔细阅读以下说明书*****阀门有限公司
1、阀门的安装及拆卸的注意事项 1.1维护保养和安装使用注意要点 一）.阀门应放在干燥通风的室内,通径两端须密封防尘; 二）.长期存放应定期检查,并在加工表面上涂油,防止锈蚀; 三）.阀门安装前应仔细核对标志是否与使用要求相符; 四）.安装时应清洁内腔和密封面,检查填料是否压紧,连接螺栓是否均匀拧紧; 五）.阀门应按照允许的工作位置安装,但须注意检修和操作的方便; 六）.使用中,不可将闸阀部分开启调节流量,以免在介质流速较高时使密封面损坏,宜全开或全闭; 七）.在开启或关闭时旋转手轮,不宜借助其它辅助杠杆; 八）.传动件应定期加油润滑; 阀门使用时应经常在转动部分注油，阀杆梯形螺纹部分涂油 九）.安装后应定时检修,清楚内腔的污垢,检查密封面,阀杆螺母磨损情况; 十）. 应有一套科学正确的安装作业标准，检修应进行密封性能实验,并做好详细的记录以备考察. 十一）其他注意事项： 1)阀门一般应在管路安装之前定位。配管要自然，位置不对不能硬扳，以免留下预应力； 2)低温阀门在定位之前应尽量在冷态下(如在液氮中)做启闭试验，要求灵活无卡壳现象； 3)液体阀应配置成阀杆与水平成10°倾斜角，避免液体顺着阀杆流出，冷损增加；更主要的是要避免 液体触及填料密封面，使之冷硬而失去密封作用，产生泄漏； 4)安全阀的连接处应有弯头，避免直接冲击阀门；另外要保证安全阀不结霜，以免工作时失效； 5)截止阀的安装应使介质流向与阀体上标示的箭头一致，使阀门关闭时压力加在阀顶的锥体上，而填 料不受负荷。但对不经常启闭而又需要严格保证在关闭状态下不漏的阀门(如加温阀)，可有意识地反装，以借助介质压力使之紧闭； 6)大规格的闸阀、气动调节阀应该竖装，以免因阀芯的自重较大而偏向一方，增加阀芯与衬套之间的 机械磨损，造成泄漏； 7)在拧紧压紧螺钉时，阀门应处于微开状态，以免压坏阀顶密封面； 8)所有阀门就位后，应再作一次启闭，灵活无卡住现象为合格； 9)大型空分塔在裸冷后，在冷态下对连接阀门法兰预紧一次，防止常温不漏而在低温下发生泄漏的现 象； 10)严禁在安装时把阀杆当脚手架攀登 11）200℃以上的高温阀门，由于安装时处于常温，而正常使用后，温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做“热紧”，操作人员要注意这一工作，否则容易发生泄露。 12）天气寒冷时，水阀长期闭停，应将阀后积水排除。汽阀停汽后，也要排除凝结水。阀底有如丝堵，可将它打开排水。 13）非金属阀门，有的硬脆，有的强度较低，操作时，开闭力不能太大，尤其不能使猛劲。还要注意辟免对象磕碰。 14）新阀门使用时，填料不要压得太紧，以不漏为度，以免阀杆受压太大，加快磨损，而又启闭费劲。 1.2作业体制和作业现场 1.2. 1在进行施工时，施工承包单位、安全主管部门、工厂生产部门及施工单位要充分进行协调，以 明确作业责任范围。 1.2.2专职负责人要在各自的作业责任区现场工作。 1.2.3 拆除或安装阀门时，先要受到这种作业影响的一定范围内的日常生产作相应的变更和安排，并
气/电动门操作说明 一、气动调整门（气动隔离门）操作方法： 气动门调整门可以根据进气方式不同，失气后也会出现三种不同情况，大致分成：如上部进气的为失气全开，下部进气为失气全关，上下均有进气的为失气（短时）可自保持。大部气动门均有强制手轮，可进行阀门手动操作，如遇紧急情况可根据下列情况进行操作。（一般气动调整门前后均有手动门及旁路门，可进行调节操作）有压疏水气动门需会手动操作。气动调整门： 气动门从上方进气，失气时开启，可以手动关，操作方法：手轮上的锁紧装置正常情况下卡在凹槽内锁住，需要操作时拔出旋转即解锁，之后操作手轮即可。
气动门从上方进气，失气时开启，可以手动关，操作方法：无锁紧装置，直接操作即可。 气动门从下方进气，失气时关闭，可以手动开，操作方法：旋松阀门门杆套上螺丝，之后操作手轮。
气动门上下方均进气，失气时保位（如除氧器主、副调整门），可以手动开启、关闭。操作方法：正常运行中销子卡在手轮凹槽中，起到锁紧作用，阀门门杆套上有限位装置，在OPENING位置阀门无法关，在CLOSING位置时阀门无法开，在中间NEUTRAL位置时可正常开关，需操作时拨开销子，操作手轮即可。
高压主汽门前疏水气动门，操作方法：阀门上有2个连杆，左侧短的为解锁装置，正下方的为啮合装置，正前方为操作手轮，需要操作时拔出解锁装置，同时旋转啮合装置，确认啮合后手动操作手轮即可。 二、电动门/电动调整门： 1、ROTORK电动门操作（如：密封风机进口电动门、减温水电动门）： 现场照片：
操作方法： 1)手动就地操作： 将旋转红色旋钮至停止位置，压下手动/自动手柄，使其处于手动位置。然后手动开启/关闭阀门操作（正对电动头，一般顺时针为开；逆时针为关）。
截止阀安装使用说明书 1 概述 截止阀是用来关闭、开启和节流管道介质，截止阀可以完全阻断流体，在阀杆作用力下形成良好密封；Y型截止阀根据阀门的总体设计安装要求确定；截止止回阀在打开状态下可作为控制管道介质单向流动的元件，当介质顺流时由管线自身压力的作用开启阀门，当介质倒流时依靠阀瓣自身重量和介质回流的压力作用在阀瓣背部，使阀瓣与阀座形成密封，达到止回截流的目的。在10%的开启位置至全开时，采用节流型阀瓣的截止阀对管线的流量调节是有效的。 该类阀门顺时针旋转手轮，阀瓣下降，直到完全将通道切断，阀门关闭。逆时针旋转手轮，阀瓣上升，直到碰到阻挡，阀门打开。对于电动装置阀门，在断电等紧急情况下，可以使用备用手轮打开和关闭阀门。 注意! 在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。 2 阀门的储存 2.1 发运准备 阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。并应注意以下几点： 1) 包装时，阀瓣应处于关闭状态。 2) 阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂（不锈钢材质除外），阀门两端应可靠地固接木质、木纤维或塑料端盖以防护连接端面和阀门内部。 3) 电动装置阀门包装时须小心地安全固定，以确保电动装置不会损坏并不至于穿破木箱/板条箱。 4) 包装型式应在订单中明确规定，以便安全地运输至目的地和确保安装前的保存。 2.2 吊运要求 A. 包装完好的阀门 板条箱：用叉车进行装卸。
木箱：在木箱的重心位置处设置装吊点进行装卸。 B. 已开箱的阀门 1) 这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸，注意应避免加工面受到损坏。 2) 对大尺寸阀门，在吊运阀门时可用皮带或链条绕过阀体的颈部吊起，并应保持平衡以防止意外坠落或在吊运过程中松动。 警告! 1) 吊运设备（如皮带、链条等）的尺寸须合适，以便足够承受阀门的重量。 2) 吊运须由有资格人员操作。 3) 吊运时应避免通过人员的上空或任何当意外坠落时可能导致损害的区域。并按相关地方法规操作。 4) 禁止通过绕在手轮、螺栓、马达、电动装置或其它附加装置上吊装阀门。 2.3 安装前的储存和防护 1) 阀门应储存在封闭、干净和干燥的室内。附近不得有挥发性腐蚀介质。 2) 阀瓣应处于关闭状态，通道两端应可靠地固接木质、木纤维或塑料端盖以防护阀门内部。 3) 长期存放的阀门应定期检查，以确认以上状态得以保持。 4) 电动装置阀门的储存和防护应同时参见电装的使用说明书。 注意! 仅当阀门有合适的包装时方可考虑短期存放在露天。并且： 1) 不直接放置在地上。 2) 不暴露在自然气候中，不直接接受阳光照射。 3) 每个月定期检查包装情况。 3 阀门安装 3.1 阀门安装前的检查 1) 小心打开包装，并注意阀门上的标识和铭牌内容是否与使用要求相符。
气动阀门气缸分类 中旭达气动阀门气缸主要分为2大类。 第一类：角行程气缸，适用于球阀，蝶阀等阀门...... 角行程气缸有AT气缸，AW气缸！ AT气缸说明书： 1.缸体为挤压铝合金，经硬质阳极氧化处理，内表面坚硬采用低摩擦材料制成滑动轴承避免了金属间 的直接接触，转动灵活，摩擦系数低，使用寿命长。 2.紧凑的双活塞齿轮齿条式结构，啮合精确输出扭力恒定。 3.执行器的底部输出轴，装配孔有圆形或双四方形（符合ISO.5211标准）用户可根据需要选择，我们也可以按要求定做。输出轴的顶部和顶部孔及气源孔符合NAMUR或VDI/VDE 3845标准。 4.根据用户需要提供安装电磁阀、定位器、回信器等各种装置和配置接口均符合VDI/VDE 3845的标准。 5.相同的规格有双作用式、单作用式（弹簧复位）每种形式有多种规格，每种规格有多种型号，如：常开型、常闭型、单电控、双电控、普通型、防暴型等；本公司的产品适用于管道阀门的给排水、供热、石油、化工、冶炼、造纸、电力、制药、食品加工、船舶、煤炭、楼宇自控等多种工况领域。 6. 标准执行器旋转角度从气缸两端可调节-5 ～+5 °。 7. AT型使用空气压力4～7bar 执行器选用与安装： 使用气动执行器时，先确定阀门的扭矩，考虑管道介质；水蒸气或非润滑的介质增加25％ 安全值；非润滑的干气介质增加60％安全值；非润滑用气体输送的颗粒粉料介质增加1 00％ 安全值；对于清洁、无摩擦的润滑介质增加20％安全值，然后根据气源工作压力，查找双 作用式或单作用式扭矩表，可得到准确的执行器型号。 气动执行器与阀门安装精度是否正确，直接影响执行器安全操作和使用寿命。合理安装是将 执行器中心轴与阀杆必须绝对同轴，合理连接安装。执行器与阀门装配之前，应对阀门扭矩
气动调节阀操作流程 1.遵守正确的安装技术 应始终遵守控制阀(调节阀)制造商的安装指导和注意点。这里对典型的安装指导作简单归纳。 2.阅读操作手册 在安装阀门之间，先阅读指导手册。指导手册介绍该产品以及安装前和安装时应注意的安全事项及预防措施。按照手册中的指南去做有助于保证安装的简易和成功。 3.确认管道清洁 管道中的异物可能会损坏阀门的密封表面或甚至阻碍阀芯、球或蝶板的运动而造成阀门不能正确地关闭。为了减小危险情况发生的可能性，需在安装阀门前清洗所有的管道。确认已清除管道污垢，金属碎屑、焊渣和其它异物。另外，要检查管道法兰以
确保有一个光滑的垫片表面。如果阀门有螺纹连接端，要在管道阳螺纹上涂上高等级的管道密封剂。不要在阴螺纹上涂密封剂，因为在阴螺纹上多余的密封剂会被挤进阀体内。多余的密封剂会造成阀芯的卡塞或脏物的积聚，进而导致阀门不能正常关闭。 4.检查控制阀(调节阀) 虽然阀门制造商们会采取某些步骤防止运输损坏，但这种损坏还是有可能发生的，且可以在安装之前发现和通报。 不要安装已经知道在运输和存放时已损坏的阀门。 安装之前，检查并除去所有运输挡块、防护用堵头或垫片表面的盖子，检查阀体内部以确保不存在异物。 5.采用良好的管接实践 绝大部分的控制阀(调节阀)可以安装在任何位置，但是，最通常用的方法是将执行机构垂直放置并位于阀门的上部。如果执
行机构水平安装是必须的，则考虑对执行机构增加一个额外的垂直支撑。应确保这样安装阀体：流体流向与流向箭头或指导手册所指示的方向一致。 6.确保在阀门的上面和下面留有足够的空间以便在检查和维护时容易地拆卸执行机构或阀芯。空间距离通常可以从阀门制造商认定的外形尺寸图上找到。对于法兰连接的阀体，确保法兰面准确地对准以使垫片表面均匀地接触。在法兰对中后，轻轻地旋紧螺栓，最后以交错形式旋紧这些螺栓(图8-2)。 正确地旋紧能避免产生不均匀的垫片负载，并有助于防止泄漏，也有助于避免法兰损坏或甚至裂开的可能性。当连接法兰和阀门法兰材质不一样时，这种预防措施就显得尤为重要。 安装于控制阀(调节阀)上游和下游的引压管有助于检查流量或压力降。将引压管接到远离弯头、缩径或扩径的直管段处。
盖米阀门有限公司GEM U E VALVES CO., LTD 气动控制阀安装、操作、维修手册 版本: V 1.0 VALVES, ACTUATORS
盖米阀门有限公司 安装、操作、维修手册 1 安装前注意事项 1.1 验收:请仔细核对收到之产品品名、规格是否正确。 1.2 搬运:请注意运送设备工具是否牢固,并防止碰撞摔落地面,如有发生请仔 细检查是否有异常现象。 1.3 储存: 1.3.1 开箱后若必须储存时,请放置室内,并以塑胶布覆盖,避免高温潮湿灰 尘及振动。 1.3.2 绝对避免湿气及水分侵入电气接线部位(例E/P P/P 定位器,微动开关, 电磁阀) 。 1.3.3 储存超过一年后才使用时,请重新确认各项动作功能是否正常。 2.安装时注意事项 2.1 一般注意事项 2.1.1 装置方向:气缸控制阀与管路承垂直向上为原则。 2.1.2 装置场所:必须安装在能够安全操作，且容易保养,检查及维修之场 所。 2.1.3 周围环境:温度-20℃~+70℃,湿度90%RH 以下。 2.1.4 安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄 漏情形产生。 2.2 配管的安装 2.2.1 安装前,请先去除管路中之焊接碎片及氧化垢等杂物。 2.2.2 安装时请注意本体上所示之流体方向必须与实际流向一致。 2.2.3 对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有 过大之配管应力产生在气缸控制阀上。 2.2.4 将空压配管连接在气缸,定位器,电磁阀,三点组合时,必先清除空压 配管內之污垢及其他异物。 2.2.5 电气配线之接线标准请参照电工法规。 2.2.6 原则上请勿在气缸以上部位实施管线保湿及保冷之工事。 2.2.7 请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固 定。 3. 安装后的检查 3.1 检查空压管是否有泄漏情形产生。 3.2 管路加压后,请检查阀体及法兰之迫紧是否有泄漏情形产生。 VALVES, ACTUATORS AND CONTROL SYSTEMS GEMü Gebr. Müller Apparatebau GmbH & Co. KG ·Fritz-Müller-Str. 6-8 · D-74653 Ingelfingen-Criesbach · T elefon +49 (0)7940/123-0 · T elefax +49 (0)7940/123-224 e-mail: info@gemue.de ·http://www.gemue.de
