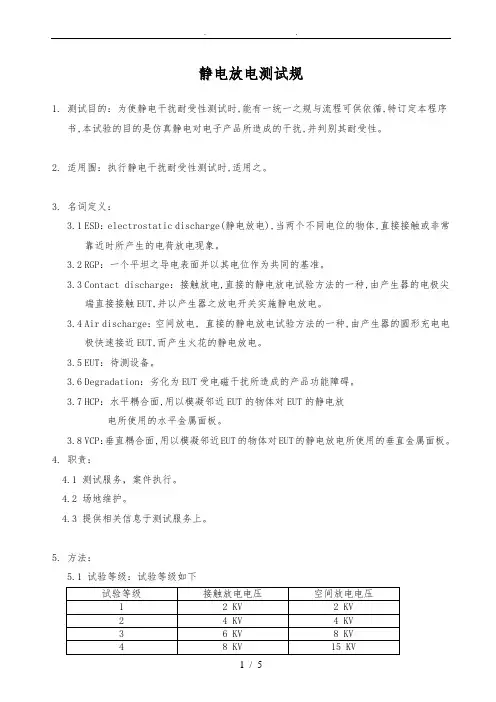

静电放电测试规范
1.测试目的：为使静电干扰耐受性测试时,能有一统一之规范及流程可供依循,特订定本程
序书,本试验的目的是仿真静电对电子产品所造成的干扰,并判别其耐受性。
2.适用范围：执行静电干扰耐受性测试时,适用之。
3.
4.
4.2 场地维护。
4.3 提供相关信息于测试服务上。
5.办法：
5.1 试验等级：试验等级如下
5.3 实验室之测试场地配置：实验室之地面应有一铜或铝制的金属GRP,其厚度至少0.25mm。
如果使用别种金属材料，其厚度至少应有0.65mm。GRP尺寸至少1m×1m，依EUT大小而定。其每一面应超出EUT或HCP、VCP至少0.5m并连接至接地系统。EUT依使用状态架设及连接。EUT与实验室墙面及其他金属结构的距离至少1m。EUT除了所规定接地系统外，不可再有其他之接地。ESD产生器的放电回路电缆长度为2m，需连接至GRP，测试时放电回路电缆距离其他导电部分至少0.2m。HCP、VCP之材质与厚度应与GRP相同且使用两端接有470KΩ之接地线连接至GRP。其他规定如下：
5.3.1 EUT为桌上型设备之场地配置：使用高0.8m之木桌立于RGP作测试，并使用一长1.6m
×宽0.8m之HCP置于桌面，EUT及电缆以0.5mm绝缘垫与HCP隔离。EUT距离HCP各边至少0.1m。若EUT过大可使用相同之HCP以较短边相距0.3m连接，可用较大尺寸之桌面或两组桌子，此两组HCP不可搭在一起，并由两端各接470KΩ电阻之接地线个别接至RGP。如下图所示。
5.3.2 EUT属于没有接地系统之设备的测试方法：EUT 是属于设备或设备的一部份、其装设
规格或设计是不可连接至任何接地系统设备、包括可携式、电池操作双重绝缘设备
(class II equipment)。其一般性配置与5.3.1相同，但为了模凝单一静电放电，在每次放电前必须将EUT的电荷消去，EUT的金属部分，例如连接器的外壳、电池充电点、金属天线等，在实施放电前必须将电荷消除。因此需使用具有470KΩ的泄放电阻器之电缆，类似HCP、VCP所用之接地电缆。其中一颗电阻需尽量靠近EUT的测试点，最好小于20mm的距离连接，第二颗电阻需连接在电缆靠近HCP的末端(桌上型)或RGP 的末端(落地型)。使用具有泄放电阻器之电缆，会影响某些EUT的测试结果。有争议时，在测试中如果电荷在连续放电之间有足够的衰减，则优先考虑以电缆不连接的状况作测试。可以使用下列的替换方法：
-在连续放电间的时间间隔，必须延长到容许从待测物的电荷自然衰减所需的时间。
-在接地电缆中有碳纤维刷的泄放电阻器(例如2×470KΩ)。
-使用空气离子器以加速待测物在其环境的自然放电过程(使用空气放电作测试时，空气离子器必须关闭)。
任何一种替换方法的使用必须纪录于测试报告中。
ESD产生器的尖端必须和待测设备的表面垂直握着。
5.3.2.1 桌上型设备：EUT置于HCP的0.5mm厚绝缘垫上，测试可接触之金属放电点时需使
用有泄放电阻器的电缆连接到HCP上，如图所示。
5.4 试验程序
5.4.1 测试前应建立测试计划，其内容需包含
-EUT的典型使用状态。
-EUT为桌上型或落地型之测试状态。
-需要进行放电测试的点。
-放电点执行接触放电测试或空间放电测试。
-实施放电的等级。
-每一放电测试点的放电次数。
且
放电电极必须接触HCP的边缘。另外需考虑对EUT所有暴露的面做测试。
(5)-2-2 VCP：以接触放电方式对待测设备旁10cm的垂直耦合面实施单击放电至少
正负各10次, 必须对待测物所有的面作测试。
在EUT每一边的点，对垂直边缘的耦合平面的中央至少执行10次单击放电，此耦合面的大小为0.5m×0.5m，离EUT0.1m的距离平行放置，要测试足够的不同位置，以使得EUT的四个面能完全确认.
