一、初中物理家庭电路故障的分析问题
1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
【答案】A
【解析】
【详解】
AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；
CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。
2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()
A．台灯插头处出现了短路
B．台灯灯泡处出现了短路
C．台灯开关的两接线碰线
D．插座处出现了短路
【答案】B
【解析】
【分析】
【详解】
A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；
B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；
C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不
D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。

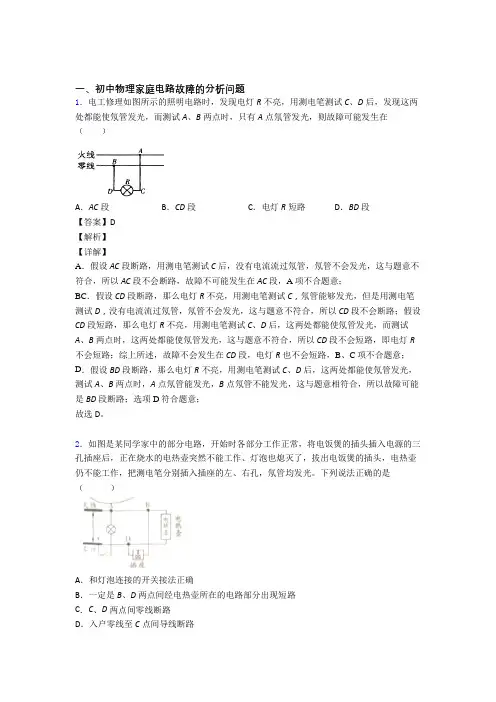

3．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路
C．电路的C、D两点间导线断路
D．电路的A、B两点间导线断路
【答案】C
【解析】
【分析】
【详解】
正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．
4．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（）
A．只闭合S、S1，若灯L正常发光，说明L1支路无故障
B．只闭合S、S2，若灯L正常发光，说明L2支路短路
C．只闭合S、S1，若灯L发光较暗，说明L1支路断路
D．只闭合S、S2，若灯L不发光，说明L2支路短路
【答案】B
【解析】
【详解】
A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A 错误；
B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B 正确；
C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；
D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。
故选B。
5．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（）
A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接
B．站在地上的人接触a点或b点都会触电
C．导线A与大地间的电压为0V
D．用测电笔正确接触b点，测电笔的氖管会发光
【答案】A
【解析】
【分析】
【详解】
A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；
B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；
C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误；
D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。故选A。

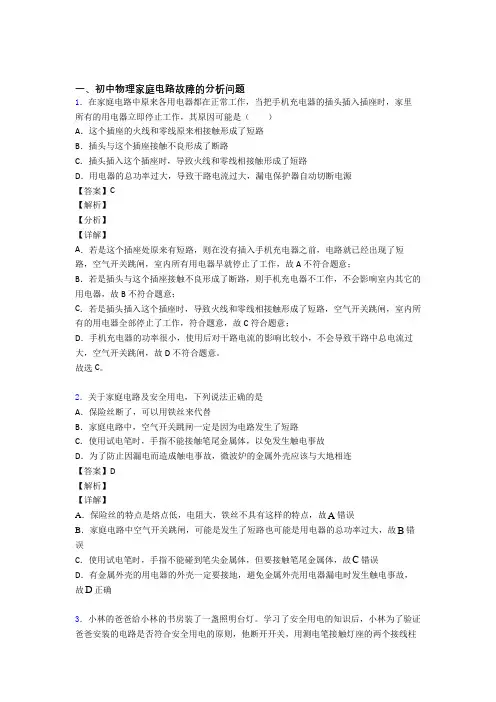

6．关于家庭电路及安全用电，下列说法正确的是
A．保险丝断了，可以用铁丝来代替
B．家庭电路中，空气开关跳闸一定是因为电路发生了短路
C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故
D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连
【答案】D
【解析】
【详解】
A．保险丝的特点是熔点低，电阻大，铁丝不具有这样的特点，故A错误
B．家庭电路中空气开关跳闸，可能是发生了短路也可能是用电器的总功率过大，故B错误
C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故C错误
D．有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D正确
7．下列关于家庭用电知识的说法正确的是( )
A．制作保险丝应选择熔点较高，电阻较小的材料
B．控制电灯的开关应连接在火线与该电灯之间
C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路
D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽
【答案】B
【解析】
【详解】
A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；
B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；
D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；
故选B。
8．推理是一种重要的思维方法，下列推理正确的是（）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈
C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变
D．家庭电路中的熔丝熔断，一定是发生了短路
【答案】B
【解析】
【分析】
【详解】
A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；
D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。故选B。
9．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】B
【解析】
【分析】
将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】
当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】
电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
10．关于家庭电路和安全用电，下列说法正确的是（）
A．开关接在火线和用电器之间，与接在零线和用电器之间，同样安全
B．三孔插座能保证用电器的金属外壳与零线相连，比两孔插座更安全
C．控制电灯的开关短路，会造成家庭电路中总电流过大，空气开关跳闸
D．发现家用电器或电线着火时，必须首先切断电源，然后再救火
【答案】D
【解析】
【分析】
【详解】
A．控制用电器的开关应接在灯与火线之间，当开关断开时，用电器才不会带电，故A错误；
B．三孔插座能保证用电器的金属外壳与地线相连，故B错误；
C．控制电灯的开关短路，会造成家庭电路中一直保持为通路，不会出现空气开关跳闸，故C错误；
D．电器或电线着火时，要先切断电源，再实行施救措施，故D正确。
故选D。
11．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路
【解析】
【详解】
[1]从焦耳定律2
得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引
Q I Rt
起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。
12．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的
_________过大。
【答案】热总功率
【解析】
【分析】
【详解】
[1]电流通过导体时会产生热量，把电能转化为内能，这种现象叫做电流的热效应，灯泡烫手是因为电流通过灯泡的灯丝产生热量造成的。
[2]由I=
p
U
可知，电压不变的情况下，当家用电器的的功率过大时，电流会过大；电路短路
时，电流不经用电器而将火线和零线连接，此时电线上的电流也会过大，这两种情况都会导致跳闸。
13．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．
【答案】D 电阻短路
【解析】
【分析】
家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】
(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；
(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；
(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。

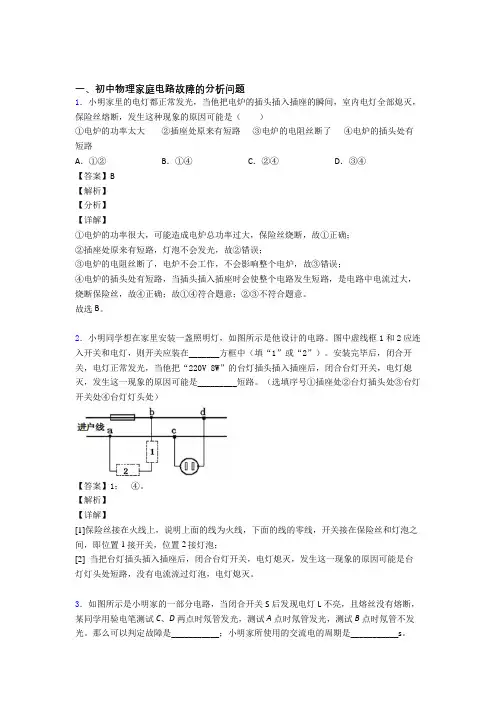

14．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1；④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
15．如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打
开时，通过R
1的电流为2.4A。问：当S闭合时，
直径/mm额定电流/A直径/mm额定电流/A直径/mm额定电流/A
0.40 1.50.7130.98 4.5
1.266 1.587.5 1.9815
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
【答案】(1)5.2A；(2)A，1.26mm
【解析】
【分析】
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
2
250.4V
2.8A 18Ω
U
I
R
===
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
二、初中物理电路类问题
16．如图所示，电源电压为3V 且保持不变，滑动变阻器R 标有“1A 15Ω”的字样．当滑动变阻器的滑片P 在最右端时，闭合开关S ，通过灯泡的电流为0.4A ，移动滑动变阻器的滑片P ，在电路安全工作的情况下，下列说法正确的是（ ）
A ．向左移动滑动变阻器的滑片P 时灯泡变亮
B ．滑片P 在最右端时通过干路中的电流是0.9A
C ．R 接入电路的阻值变化范围是5Ω﹣15Ω
D ．电路总电阻的最大值为5Ω 【答案】D 【解析】 【详解】
A ．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A 错误；
B ．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：
13V
=
=0.2A 15min R I U =Ω
最大 则干路的电流
I min =I L +R 1min =0.4A+0.2A=0.6A ，
故B 错误；
C ．由滑动变阻器的铭牌可知，允许通过的最大电流为1A ，根据欧姆定律可得滑动变阻器的最小电阻为：
3V
31A
min Rmax
U R I =
=
=Ω 所以R 接入电路的阻值变化范围是3Ω﹣15Ω，故C 错误；
D ．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：
3V
50.6A
max Rmin
U R I =
=
=Ω 故D 正确．
17．用毛皮摩擦过的橡胶棒A带负电。如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。下列说法正确的是（）
A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强
B．图甲中，金属箔张开是因为异种电荷相互排斥
C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小
D．图乙中，金属球B上的一部分电子转移到金属箔上
【答案】D
【解析】
【分析】
【详解】
A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；
B．验电器的工作原理是同种电荷相互排斥，故B错误；
C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。
故选D。
18．某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，？A”字样，滑动变阻器上标有“50Ω 1A”。闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是（）
A．此时灯泡的电阻为8Ω
B．此时灯泡和滑动变阻器的阻值之比为8∶7
C ．该电路能探究串联电路电流的特点
D ．该电路能探究电流与电压的关系 【答案】D 【解析】 【分析】
由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测灯泡两端电压；由图示电表确定其量程与分度值，读出其示数，应用串联电路特点与欧姆定律分析答题。 【详解】 A ．此时灯泡电阻
L 2.4V
8Ω0.3A
U R I =
== 故A 正确，不符合题意； B ．滑动变阻器两端电压
L = 4.5V 2.4V 2.1V U U U -=-=滑
此时灯泡与滑动变阻器的阻值之比
L L 2.4V 82.1V 7
R U R U ===滑滑 故B 正确，不符合题意；
C ．利用该电路可以探究串联电路电流特点，故C 正确，不符合题意。
D ．探究电流与电压的关系，应控制电阻阻值不变，而灯泡电阻随温度升高而增大，因此该电路不能探究电流与电压的关系，故D 错误，符合题意。 故选D 。
19．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（ ） A ．空气不带电 B ．蜜蜂带正电
C ．蜜蜂带负电
D ．空气带负电
【答案】C 【解析】 【详解】
同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C 正确。 故选C 。
20．受新型冠状病毒的影响，一“罩”难求。一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。某口罩的构造如图所示。下列说法正确的是（ ）
A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成
【答案】A
【解析】
【分析】
【详解】
A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；
B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；
C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；
D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。
故选A。
21．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）
A．可能灯短路
B．一定灯断路
C．电阻R断路
D．以上情况都有可能
【答案】C
【解析】
【详解】
假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大
小，电压表的示数变大，根据欧姆定律
U
I
R
可知，流过电阻R的电流变大，即电流表的
示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。
22．在如图所示的电路中，闭合开关S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（）
A．灯L短路B．灯L断路
C．电阻R断路D．电阻R短路
【答案】A
【解析】
【详解】
A．当灯L短路时，电压表示数为零，电流表示数变大；对调后，灯L相当于导线，电流表和电压表均有示数，故A符合题意；
B．当灯L断路时，将灯L和电阻R对调，电路处于断路状态，电流表和电压表示数均为零，故B不符合题意；
C．当电阻R断路时，整个电路断路，电压表和电流表均没有示数，故C不符合题意；D．当电阻R短路时，电灯发光，对调后，电压表示数为零，故D不符合题意．
23．图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（）
A．C接M，B接N B．A接M，B接N，D接N
C．A接Q，C接M，B接N D．A接N，B接Q，C接M，M接N
【答案】C
【解析】
【详解】
根据题意可知：电源的电压为6V，当灯泡两端的电压为额定电压6V时正常发光，滑动变阻器的移动使灯泡两端的电压发生变化，从而改变灯泡的亮暗，且电路会出现灯泡被短路而熄灭的现象。
A．C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故A不符合题意；
B．A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，故B不符合题意；
C．A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P 移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，故C符合题意；
D．A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，故D不符合题意。
故选C。
24．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是()
A．B．
C．D．
【答案】B
【解析】
【分析】
【详解】
由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。
A．两灯泡串联，两开关均闭合时红、绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；
B．只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯并联，独立工作，互不影响，
C ．两开关都闭合时会造成电源短路且两灯泡不发光，任何一个开关断开时红绿交通信号灯同时发光，故C 错误；
D ．当只闭合开关S 2时，两灯泡都发光；只闭合S 1时绿灯亮，故D 错误。 故选B 。
25．如图所示电路中，三个规格完全相同的灯泡12L L 、和3L 。开关S 闭合后，三个灯泡都发光，两电流表都有示数。下列说法正确的是（ ）
A ．若只将灯泡1L 与2L 的位置对调，灯泡3L 的亮度会发生改变
B ．若只将灯泡1L 与3L 的位置对调，灯泡2L 的亮度不会发生改变
C ．若用电压表12V V 、分别替换电流表12A A 、，电压表1V 的示数比2V 的大
D ．若用电压表12V V 、分别替换电流表12A A 、，三个灯泡的亮度会相同 【答案】BD 【解析】 【分析】
本题考查串、并联电路的特点。 【详解】
AB ．由电路图可知，三个灯泡并联，由于三个灯泡规格相同，根据并联电路的电流特点，则通过三个灯泡的电流也相同，所以无论怎么调换灯泡的位置，其电流都不变，则亮度也不变，故A 不正确，B 正确；
CD ．若用电压表12V V 、替换电流表12A A 、，则三个灯泡变成串联连接，根据串联电路的电流特点，则通过三个灯泡的电流相等，因为三个灯泡规格相同，则三个灯泡的亮度一样，而V 1测灯L 1、L 2的总电压，V 2测灯L 1、L 2的总电压，所以每个灯泡两端的电压相等，那么12V V 、测得的电压相等，故C 不正确，D 正确。 故选BD 。
