一、初中物理家庭电路故障的分析问题
1．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）
A．火线断路
B．零线断路
C．灯泡断路
D．灯泡短路
【答案】B
【解析】
【分析】
【详解】
A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；
B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；
C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；
D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。
故选B。
2．某家庭电路的组成如图所示。下列说法正确的是（）
A．图中的三个插座是串联的
B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路
【答案】B
【解析】
【分析】
【详解】
A．从图中可以看到，三个插座是并联的，A错误；
B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；
C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；
D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．下列关于生活用电常识，正确的是（）
A．发现有人触电时，应立即用手将触电者拉开
B．控制电灯的开关应该接在火线和灯泡之间
C．空气开关跳闸，一定是电路中用电器的总功率过大
D．正常使用测电笔检测线路时，没有电流通过人体
【答案】B
【解析】
【分析】
【详解】
A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。故A错误；
B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。故B正确；
C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。故C错误；D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以有电流经过人体，故D错误。
故选B。
4．在家庭电路中原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器立即停止工作，其原因可能是（）
A．这个插座的火线和零线原来相接触形成了短路
B．插头与这个插座接触不良形成了断路
C．插头插入这个插座时，导致火线和零线相接触形成了短路
D．用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源
【答案】C
【解析】
【分析】
【详解】
A．若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不符合题意；
B．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不符合题意；
C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C符合题意；
D．手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不符合题意。
故选C。
5．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
【答案】A
【解析】
【分析】
【详解】
用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。
故选A。
6．关于家庭电路及安全用电，下列说法中正确的是（）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
【答案】D
【解析】
【详解】
A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；
B．电视机待机时会消耗电能，B错误；
C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；
D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。

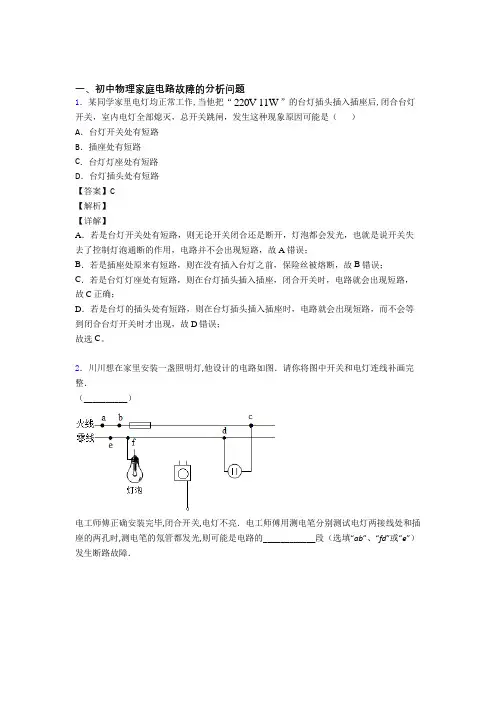

7．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）
A．台灯开关处有短路
B．插座处有短路
C．台灯灯座处有短路
D．台灯插头处有短路
【答案】C
【解析】
【详解】
A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；
B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；
C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；
D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；
故选C。
8．推理是一种重要的思维方法，下列推理正确的是（）
A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈
C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变
D．家庭电路中的熔丝熔断，一定是发生了短路
【答案】B
【解析】
【分析】
【详解】
A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；
B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；
D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。故选B。
9．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）
A．家庭电路中空气开关跳闸一定是发生了短路
B．使用验电笔时，手必须接触笔尾金属部分
C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
D．如果发生触电事故，应立即切断电源，然后施救
【答案】A
【解析】
【分析】
(1)家庭电路中电流过大的原因是总功率过大和短路；
(2)使用测电笔时，手必须接笔尾金属体；
(3)雷电容易击中地面上尖端的突起物；
(4)发现有人触电或电引起的火灾，首先切断电源。
【详解】
A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A 错误，符合题意；
B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；
C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；
D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。
故选A。
10．如图是小许家中关于家庭电路的几个器件：
（1）如图（1）所示，该电能表的示数为_______kW·h；由表上铭牌可知，他家同时使用的用电器的功率最多只能为____________W；
（2）如图（2）的两只白炽灯泡，若这两只灯泡灯丝的长度相同，则灯丝较粗的是
________（甲/乙）灯，若将它们串联接在220V电源上，较亮的是_____（甲/乙）灯，它们的总功率_______（大于/等于/小于）25W；
（3）如图（3）所示是测电笔的结构示意图。其中属于绝缘体的是_________，当测电笔插入电源插座时氖管发光，则该插孔接的是________线；他将开关断开的台灯插头插入电源插座后，闭合台灯开关，干路中的保险丝立即熔断了，发生这种情况的最大可能是
________ （插座/插头/开关/灯头）处有短路。
【答案】643.4 8800 乙甲小于塑料外壳火灯头
【解析】
【详解】
(1)[1][2]从图1可以看到，该电能表的示数为643.4kW·h；由表上铭牌可知，电路中的电流最大只能是40A，电路电压是220V，则他家同时使用的用电器的功率最多只能为
220V40A8800W
P UI
==?=；
(2)[3]从图2可以看到，甲灯的电功率小于乙灯的，根据
2
U
R
P
=可知，甲灯的电阻大于乙
灯的电阻，而两灯泡的灯丝材料相同，长度也相同，甲灯的电阻大，那么甲灯灯丝横截面积较小，即灯丝较粗的是乙灯；
[4]若将它们串联接在220V电源上，串联电路电流处处相等，而甲灯的电阻较大，根据
2
P I R
=可知，甲灯的功率较大，则甲灯较亮；
[5]把它们串联后，电路的总电阻是大于甲灯的电阻的，根据
2
U
P
R
=可知，电压都是
220V，电路的总功率是小于甲灯的功率，即它们的总功率小于25W；
(3)[6]从图3可以看到，测电笔的构造中，只有塑料外壳不容易导电，它是绝缘体；
[7]根据测电笔的使用方法可知，当测电笔插入电源插座时氖管发光，则该插孔接的是火线；
[8]假如插座、插头有短路现象，那么在没闭合台灯开关之前，保险丝就已经熔断了，所以不会是插座、插头短路；假如是开关短路，台灯是有电阻的，那么即使开关闭合，保险丝也不会熔断，所以不会是开关短路；假如是灯头短路，那么闭合开关后，电路中电流很大，保险丝会熔断，这符合题意。综上所述，可能是灯头处发生短路。
11．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；
(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。
【答案】用电器总功率过大省力
【解析】
【分析】
【详解】
(1)[1]电流过大的原因有短路或者用电器总功率过大。
(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。
12．家庭电路用电时要注意安全。
(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。
(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。(以上两格均选填“正常”或“短路”)。
【答案】电阻正常短路
【解析】
【详解】
[1]从焦耳定律2
得出串联电路中电阻大时发热量高，所以接头处容易发热高甚至引
Q I Rt
起火灾，是由于接头处导线比相同长度无接头处导线的电阻大；
[2][3]把灯L1放在火线上时，L1与L2串联，若L2电路正常，L1与L2都不会达到额定电压，所以L1将发光较暗，所以若L1发光较暗时，说明该支路正常工作；若L1正常发光，说明L2没有分到电压，即该支路短路。

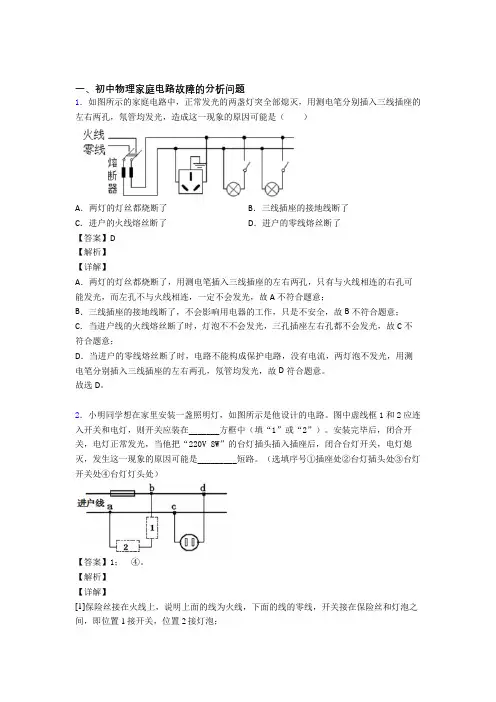

13．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）
【答案】1；④。
【解析】
【详解】
[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；
[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
14．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易
【解析】
【详解】
[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B 图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。

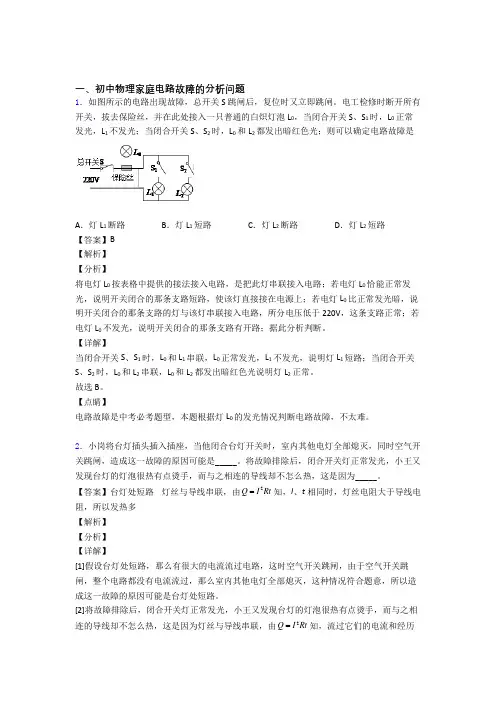

15．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2
Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电
阻，所以发热多 【解析】 【分析】 【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相
连的导线却不怎么热，这是因为灯丝与导线串联，由2
Q I Rt =知，流过它们的电流和经历
的时间相同，灯丝电阻大于导线电阻，所以发热多。
二、初中物理电路类问题
16．用毛皮摩擦过的橡胶棒A 带负电。 如图甲，用橡胶棒A 接触不带电的验电器的金属球B 时，验电器的金属箔张开；如图乙，让橡胶棒A 靠近（不接触）不带电的验电器的金属球B ，验电器的金属箔也会张开。 下列说法正确的是（ ）
A ．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强
B ．图甲中，金属箔张开是因为异种电荷相互排斥
C ．图乙中，橡胶棒靠近金属球B 时，橡胶棒A 所带电荷量减小
D ．图乙中，金属球B 上的一部分电子转移到金属箔上 【答案】D 【解析】 【分析】 【详解】
A ．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。
橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；
B．验电器的工作原理是同种电荷相互排斥，故B错误；
C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。
故选D。
17．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。前后两种情况中,变阻器消耗的功率之比为4:3。则下列说法错误的是
A．电源电压为4V
B．当开关S断开时,滑动变阻器的滑片P移到了距a端长度3
4
ab
处
C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56A
D．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W
【答案】C
【解析】
【详解】
A．当开关S闭合，滑动变阻器的滑片P移到a端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压
U=U L额=4V
故A正确，不符合题意；
BCD．当开关S断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V，根据串联电路电压规律可得，小灯泡两端电压为：
L
U=4V-3V=1V
由图像知，此时通过小灯泡的电流为0.2A，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A，则滑动变阻器的电功率为：
P
滑后
=3V 0.2A=0.6W
滑动变阻器此时的电阻为：
R 滑后=30.2V
A
=15Ω 前后两种情况中，变阻器消耗的功率之比为4:3，所以
P 滑前=0.63
W 4=0.8W
故D 正确，不符合题意；
当开关S 闭合，通过滑动变阻器的电流为：
I 滑前=
0.8W
4V
=0.2A 由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A ，当开关S 闭合，滑动变阻器的滑片P 移到a 端时，干路上的电流表示数为
I 总=0.2A+0.5A=0.7A
故C 错误，符合题意；
当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：
R 滑前=
4V
0.2A
=20Ω R R 滑后滑前=15Ω20Ω=3
4
当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34
ab
处，故B 正确，不符合题意。
18．如图所示，当开关S 闭合后，下列说法正确的是（ ）
A ．灯L 1与灯L 2并联，电压表测的是灯L 2两端的电压
B ．灯L 1与灯L 2串联，电压表测的是灯L 2两端的电压
C ．电流表A 1测的是灯L 1的电流
D ．电流表A 2测的是总电流 【答案】A 【解析】 【分析】 【详解】
AB ．从图中可以看到，电流从电源正极流出，流过开关、电流表A 1，然后分成两部分电流，一部分电流流过灯泡L 1，最后回负极；另一部分电流流过电流表A 2，再流过灯泡L 2，
最后回负极；电压表并联在灯泡L2两端，可知灯L1与灯L2并联，电压表测的是灯L2两端的电压；A正确、B错误；
C．电流表A1接在干路中，测的是干路电流，不是测灯L1的电流，C错误；
D．电流表A2与灯L2串联，测的是灯L2的电流，不是总电流，D错误。
故选A。
19．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）
A．电源电压为6V
B．将电压表V2换成电流表，则L1与L2并联
C．将电压表V2换成电流表，则L1亮，L2不亮
D．L1两端电压为2.6V
【答案】B
【解析】
【分析】
【详解】
A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；
B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；
D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。电压表V1的示数为6V，电压表V2的示数为3.4V，根据串联电路电压规律，因此L1两端电压为2.6V，故D正确，D不符合题意。
故选B。
20．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是
A．B．
C．D．
【答案】A
【解析】
A 两个钥匙是串联的，只要都闭合时，电路才接通，只闭合一个是断路．符合题意
B 开关是并联的，只要闭合一个开关，电路就接通，电动机就工作了，不符合要求
C 只闭合钥匙1的开关，电路就接通了，两开光都闭合了，就短路了，不符合要求
D 只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路了，不符合要求
21．在如图所示电路中，开关S闭合时，规格相同的灯泡L1、L2均能发光，图中甲、乙、丙为电表，粗心的小明在读数时只在纸上记录了如图所示数字，则下列说法中正确的是（）
A．L1和L2并联，甲、乙、丙示数分别为0.6V，1.2A，0.3A
B．L1和L2并联，电源电压为1.2V，通过L1、L2的电流分别为0.3A、0.6A
C．L1和L2串联，甲、乙、丙示数分别为0.3A、0.6V、1.2V
D．L1和L2串联，电路中的电流为0.6A，L1、L2两端的电压分别为0.3V、1.2V
【答案】C
【解析】
【分析】
【详解】
规格相同的两个灯泡均能发光时，它们的连接方式要么是串联，要么是并联。
AB．当两灯泡并联时，电路中电流有两条路径，电流从电源的正极出发，经乙电表后分支，一支经灯泡L1回到电源的负极，一支经灯泡L2、丙电表回到电源的负极，则甲为电压表测电源的电压，乙为电流表测干路电流，丙为电流表测L2支路的电流，因为并联电路中各支路两端的电压相等，且干路电流等于各支路电流之和，由于通过两灯泡的电流相等，干路电流是L2支路电流的两倍，由图中数据可知：乙的示数为1.2 A，丙的示数为0.6 A，则甲的示数为0.3 V；乙的示数为0.6 A，丙的示数为0.3 A，则甲的示数为1.2 V，通过L1、L2的电流均为0.3 A，故A、B不正确；
CD．当两灯泡串联时，电路中的电流只有一条路径，电流从电源的正极出发，依次经甲电表、灯泡L2、灯泡L1回到电源的负极，则甲为电流表测电路中的电流，乙为电压表测L2两端的电压，丙为电压表测电源的电压，因为串联电路中各处的电流相等，且两灯泡规格相
同时它们两端的电压相等，所以电源的电压是L2两端电压的2倍，即丙的示数是乙示数的2倍，由图中数据可知：丙的示数为1.2 V，乙的示数为0.6 V，则甲的示数为0.3 A；丙的示数为0.6 V，乙的示数为0.3 V，则甲的示数为1.2 A，L1、L2两端的电压均为0.3 V，故D 错误，C正确。
故选C。
22．如图，电源电压保持不变，闭合开关后，将滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（）
A．电流表A的示数变大，电压表V2的示数变小B．电压表V2的示数与电流表A的示数的比值不变
C．电流表A的示数变小，电压表V2的示数不变D．电压表V1与电压表V2的示数之和不变
【答案】D
【解析】
【分析】
【详解】
A．由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，将滑动变阻器R2的滑片P向右移动的过程中，接入电路中的
电阻变大，电路中的总电阻变大，由=U
I
R
可知，电路中的电流变小，即电流表A的示数变小，故A错误；
B．由电压表V2 的示数变大、电流表A的示数变小可知，电压表V2的示数与电流表A的示数的比值变大，故B错误；
C．由=
U IR可知，R1两端的电压变小，即电压表V1的示数变小，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变大，即电压表V2的示数变大，故C错误；D．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V1与电压表V2的示数之和不变，故D正确。
23．如图所示，开关闭合灯不亮，用电压表测量ab间有电压，则电路故障可能是
（）
A ．灯丝断路
B ．灯内部短路
C ．开关接触不良
D ．变阻器滑片接触不良
【答案】A 【解析】 【详解】
A ．灯丝断了闭合开关电路中没有电流，灯不亮，用电压表测量ab 间是得到电源的电压，故A 符合题意；
B ．灯内部短路闭合开关，灯不亮，用电压表测量ab 间电压，电压表是测灯炮两端电压因此电压表是没有示数的，故B 不符合题意；
C ．开关接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故C 不符合题意；
D . 变阻器滑片接触不良闭合开关电路中没有电流，灯不亮，用电压表测量ab ，由于b 点没有连接到电源的负极，所以电压表没有示数，故D 不符合题意。
24．如图所示，两个规格不同的电灯L 1、L 2接在电路中．闭合开关，以下判断正确的是（ ）
A ．L 1、L 2串联
B ．通过L 1、L 2的电流相等
C ．电流表测干路中的电流
D ．电流表测通过L 2的电流
【答案】C 【解析】 【详解】
由图示可知，当开闭合后，两个灯泡是并联的，电流表测通过两个灯泡的总电流，由于两个灯泡不相同，电压相等，所以通过它们的电流是不相等的，故应选C ．
25．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，电压表示数是U 1，R 1的功率是P 1；当
开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，电压表示数是1
U '，R 2和R 3的功率之和是1.6W ；当开关S 1、S 2和S 3都闭合，滑动变阻器的滑片在最左端时，R 1的功率
是1P '
，已知R 2∶R 3=1∶3，1U ∶1
U ' =9∶5，11
:P P ' =1∶25，下列结论正确的是（ ）
A ．电源电压是8V
B ．R 2的阻值是30Ω
C ．电流表的最大示数是2.7A
D ．该电路的最大功率是27W
【答案】CD 【解析】 【分析】 【详解】
AB ．第一过程：当开关S 1闭合、S 2和S 3断开，滑动变阻器的滑片在最右端时，R 1和滑动变阻器R 0的全部串联在电路中，电压表测量R 1的电压，电压表示数是U 1，如图甲。第二过程：当开关S 2闭合、S 1和S 3断开，滑动变阻器的滑片在最左端时，R 1、R 2、R 3串联在电路中，电压表测量R 1的电压，电压表示数是U 1′，如图乙。 已知23:1:3R R =，串联电路中功率比等于电阻比，所以23:1:3P P =，R 2和R 3的功率之和是1.6W
P 2 +P 3=1.6W
所以
P 2 =0.4W ，P 3 =1.2W
第三过程：当开关S 1、S 2和 S 3都闭合，滑动变阻器的滑片在最左端时，R 1、R 2、R 3 并联在电路中，电压表测量R 1的电压，电压表示数是电源电压U ， 电流表测量R 1、R 2的总电流，如图丙。
甲图，电压表示数是U 1，R 1的电压是U 1，R 1的功率是P 1；丙图中电压表示数是U ，R 1的电压是U ，R 1的功率是P 1 ′；11:1:25P P '=，对于同一导体
221
11''11
1()()25P U U P U U === 所以
115
U U = 所以
115
U U =
因为，R 1和滑动变阻器R 0的全部串联在电路中，所以
045
U U =
因为，R 0 =20Ω，串联电路中电压比等于电阻比，所以
15ΩR =
甲图，电压表示数是U 1，R 1的电压是U 1，乙图，电压表示数是U 1′，R 1的电压是U 1′，
11:9:5U U '=又因为115U U =，所以，11
9
U U '=，所以乙图中
11
9U U '=
2389
U U U ''
+=
1231
8
U U U '''
=+ R 1、R 2、R 3 串联在电路中，串联电路中电压比等于电阻比，15ΩR =
2340ΩR R +=
已知23:1:3R R =，所以
210R =Ω，330ΩR =
又因为20.4W P =，3 1.2W P =，所以
()
2
222
U P R '=
()2
2
0.4W 10Ω
U '
=
解得
22V U '=
同理解得
36V U '=
所以
232V 6V 8V U U ''
+=+=
又因为
1231
8
U U U '''
=+ 所以
11V U '=
所以电源电压为
1231V 8V 9V U U U U '''
=++=+=
故AB 错误；
C ．甲乙都是串联电路，电阻大，电流小，丙是并联电路，电流大，电流表测量R 1、R 2的电流
119V
1.8A 5Ω
U I R =
== 229V 0.9A 10ΩU I R === 339V 0.3A 30Ω
U I R =
== 电流表测量R 1、R 2 的电流，所以，电流表示数最大为
'12 1.8A 0.9A 2.7A I I I =+=+=
故C 正确；
D ．电路中并联电路电阻最小，电流最大，最大电流为
123 1.8A 0.9A 0.3A 3A I I I I =++=++=
所以电路最大功率为
9V 3A 27W P UI ==?=
故D 正确。 故选CD 。
一、初中物理家庭电路故障的分析问题 1．如图所示的是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（） 校验次数123456 校验电灯接入点a、f a、b c、d e、f a、d c、f 发光情况正常发光不发 光 亮度较暗 不发 光 亮度较暗正常发光 A．开关断路，指示灯短路B．指示灯断路，电热丝短路 C．电热丝断路，开关短路D．指示灯断路，开关短路 【答案】A 【解析】 【详解】 校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路； 校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路； 校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路； 校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路； 校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路； 综合分析，断路的元件是开关，短路的元件是指示灯。 故选A。 2．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是() A．台灯插头处出现了短路 B．台灯灯泡处出现了短路 C．台灯开关的两接线碰线
D．插座处出现了短路 【答案】B 【解析】 【分析】 【详解】 A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意； B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意； C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意； D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。 故选B。 3．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（） A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路 【答案】B 【解析】 【分析】 【详解】 AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误； BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确； 电灯L断路，则试电笔接触D点时，氖管不发光，故C错误； D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。 4．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（）

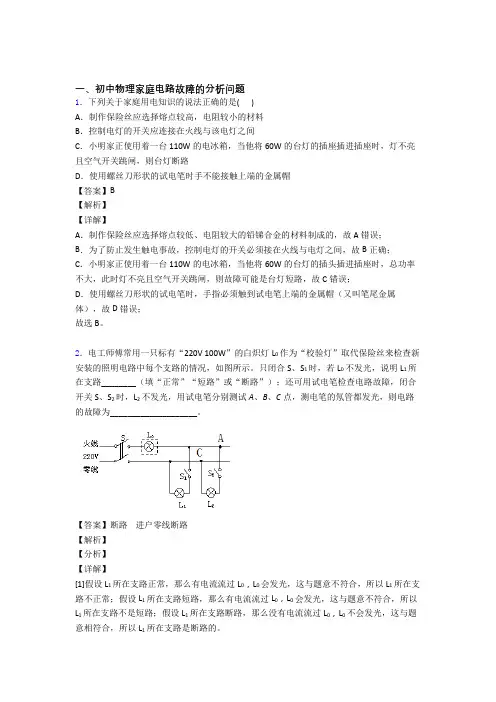

一、初中物理家庭电路故障的分析问题 1．李建光师傅是个经验非常丰富的电工，熟练掌握了各种判断家庭电路故障的方法：（1）检验灯法 如图所示，取下保险丝，在该处接一个额定电压为220V的检验灯泡L0，分别闭合各个开关即可知道故障。 ①闭合S、S1，L0正常发光，则说明__________； ②闭合S、S2，L0不亮，则说明__________； ③闭合S、S3，L0、L3发光都较暗，则说明__________； （2）测电笔法 如图1所示，电灯和取暖器正常工作，在三孔插座上接入一个电饭锅后，取暖器突然停止工作，拔下电饭锅后，电灯正常发光。李师傅判断应该是发生了断路，于是用测电笔去判断故障位置。 ①如图2所示，测电笔使用正确的是__________（选填“A或B”）。 ②用测电笔检测三孔插座左右两孔都发光，则故障是图1中__________间断路。（选填“AB、AC、CD或BD”） ③当李师傅把图1中电灯和取暖器的开关都断开后，再用测电笔去测三孔插座，此时测__________孔会发光。（选填“左或右”） （3）保护元件法 李师傅还能根据家庭电路中的不同保护元件的响应情况来判断故障。汪老师家的漏电保护器跳闸了，李师傅马上判断出是电路中发生了__________。（选填“短路、断路或漏电”） 【答案】L1短路L2断路电路连接正常 B CD右漏电 【解析】
【详解】 (1)[1]电路没有故障时，闭合S、S1，则L0与L1串联，不能正常发光，现在L0正常发光，说明L1短路； [2]闭合S、S2，则L0与L2串联，L0不亮，则说明电路出现断路，即L2断路； [3]闭合S、S3，则L0与L3串联，L0、L3发光都较暗，则说明电路连接正常； (2)[4]测电笔使用时，笔尖要检测导线，手接触笔尾金属体，故测电笔使用正确的是B。[5]用测电笔测试三孔插座的左右两孔，氖管都发光，说明两空与火线是连通的，零线上的熔丝断了，而原来灯泡可以与火线和零线连接成通路，所以是CD间断路。 [6]当李师傅把图1中电灯和取暖器的开关都断开后，三孔插座的左孔无法与火线相连，因此用测电笔检测三孔插座的左孔时，氖管不发光，而右孔与火线相连，因此用测电笔检测三孔插座的右孔时，氖管发光。 (3)[7]家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，所以电路短路和断路漏电保护器不会跳闸。 2．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。 【答案】会 【解析】 【分析】 【详解】 如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。 3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）

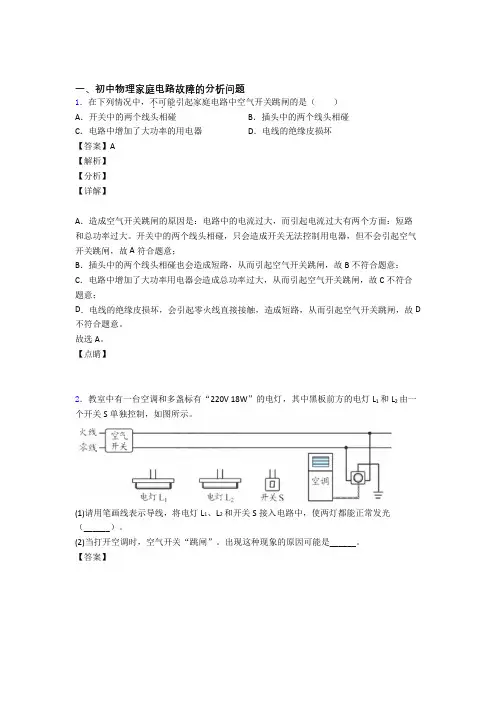

一、初中物理家庭电路故障的分析问题 1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( ) A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开 【答案】B 【解析】 【分析】 【详解】 闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。可能是火线断路，可能是零线断路。灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。测电笔接触右孔时，氖管照常发光。 故选B。 2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。 (1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光 （______）。 (2)当打开空调时，空气开关“跳闸”。出现这种现象的原因可能是______。
用电 器总功率过大 【解析】 【分析】 【详解】 (1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示 (2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。 3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中打“x”的位置发生了断路。则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。 【答案】会 【解析】
授课主题电路故障分析 教学内容 一、直击中考 二、考点解读一、简单电路故障分析 总体来说，故障分析题主要分成：串联、并联电路中的短路、断路，所以万变不离其宗，只要认清电路类型，这类题目其实就变得很简单。 注意：1、在串联电路中，有些题目会将电压表放在灯泡两端，可以和学生共同讨论此时电阻和灯泡发生故障时，电路中的现象和两个电表的变化，并以表格的形式列出来。 2、在串联电路中，题目还会将电阻换成灯泡，即两个灯泡的电路故障问题，可以告诉学生，电阻和灯泡的区别就是电阻式不会发光的，并和学生讨论，两个灯泡发生故障时电路的现象和电表的变化，并以表格的形式列出来。 3、并联电路基本上不考短路故障，因为题目规律性太强，所以没什么出题考点，因此重点需要放 近三年中考考题分布 201120122013 选择题第8题考查串联 电路双故障 填空题第15题考查并 联电路双故障 填空题第15题考查串 联电路添加导线避免 电源短路
在串联电路故障分析上来，但不可忽略。 二、双故障判断 在电路故障问题的某些题型中存在两个用电器均有故障，那么绝大多数情况下，分三种分析：R故障、L故障、R和L同时故障。所以题型中均以可能存在的形式出现选项。题干中会以顿号连接说明，如“电阻R、灯L可能出现故障”等，这类题目往往是多故障问题，一般是两个用电器同时出现故障。 1.串联电路双故障 2.并联电路双故障 两个灯泡一起断路，只有电压表有示数，电流表均无示数。 3.电表判断电路故障 1、用电压表判断（电路已有故障） 如图所示，可先让电压表与L1并联，若无示数，则电源可能损坏，或电源处断路，若 和L,并联时无示数，则可能从b经L2、开关、电源再到a的这部分电路中出现断路； 若有示数且接近电源电压则应是从a到b的这部分电路出现断路 2、用电流表判断（电路已有故障） 若开关闭合后，两灯泡不亮，可以用电流表（或导线）来检查电路的故障，将电流表 （或导线）逐个与小灯泡并联，若另一个灯发光则和电流表（或导线）并联的部分有 故障原因电流表A电压表V灯L R断路、L短路无示数（变小）有示数（变大）不亮 R断路、L断路无示数（变小）无示数（变小）不亮 R短路、L断路无示数（变小）无示数（变小）不亮 R短路、L短路烧坏无示数不亮
电路故障分析 葛老师题库 1如图所示电路中，电源电压保持不变，闭合电键后 S 后，电路正常工作，过了一会 儿，电流表示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（ ） A.电阻R 断路，灯L 变暗 B. 电阻R 短路，灯L 变亮 C.灯L 断路，电压表的示数变小 D.灯L 短路，电压表的示数变大 2. 如图所示 电路中，电流电压保持不变，闭合电键S,电路正常工作，过了一会儿, 一个电表示数变大，另一个电表示数变小，则下列判断中正确的是（ ） A.电阻R 一定断路 B 、电阻R 一定短路 C.灯L 的亮度可能不变 D 、灯L 可能变亮 3. 如上右图所示电路中， 电源电压不变，闭合电 键S ,电路正常工作一段时间后， 发现两个电压表的示数相等，则（ ） A.灯L 一定熄灭 B 、灯L 可能变亮 C 电阻R 一定断路 D 、电阻R 可能短路 5?如图所示电路中，电源电压为 6伏。当电键S 闭合时，只有一只灯泡发光，且 电压表V 的示数为6伏，产生这一现象的原因可能是（ ） A.灯L i 短路 B 、灯L 2短路 C 灯L i 断路 D 、灯L 2断路 6?如图所示电路中，电源电压不变，闭合电键 S 后，灯L i 、L 2都发光。一段时间后， 其中一灯突然熄灭, 而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ） A.灯L i 短路 B. 灯L 2短路 C.灯L i 断路 D. 灯L 2断路 7?如图所示电路中，电源电压不变，闭合电键 S,电路正常工作，一段时间后, 发现其中一个电压表示数变大，则（ ） A.灯L 可能变亮 B 、灯L 亮度可能不变 C.电阻R 可能断路 D 、电阻R 可能短路 &如图所示的电路中，电源电压不变，闭合电键 S,电压表、电流表均有示数。 将滑动变阻器的滑片 P 向左移动时，一会儿发现电压表和电流表示数的比值变小， 则下列判断中正确的是（ ） A.电阻R i 短路，电压表的示数变小 B 、电阻R i 断路，电流表的示数变大 C.滑动变阻器短路，电压表的示数变小 D.滑动变阻器断路，电流表的示数变小 9.如图所示电路中，电源电压不变。闭合电键 S,电路正常工作。过了一会儿, 4?如图所示的电路中， 当电键 S 闭合时，发现电压表的示数为 0,则下列故障中 不可能是（ ) A.L i 灯丝断了 B 丄 2 灯丝断了 C.灯 L i 短路 D. 电压表接线断开 +T -------- *
故障分析 1.（徐汇）在图2所示的电路中，电源电压保持不变，电键S 闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到只有一个电表指针的位置在改变，则一定是 A ．变阻器R 1短路 B ．变阻器R 1断路 C ．电阻R 2短路 D ．电阻R 2断路 2.(宝山)在图6所示的电路中，电源电压始终等于6伏，电阻R 1、R 2可能出现了断路故障。闭合电键S 后： ①若各电表示数出现__________________________现象， 说明电阻R 2断路； ②若各电表示数出现__________________________现象，说明电阻R 1和R 2都断路。 3.（崇明）在图1所示的电路中，闭合电键S ，电路正常工作．一段时间后灯L 熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合电键S ，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L 或电阻R 上，则故障是 A ．灯L 断路 B ．灯L 短路 C ．电阻R 断路 D ．电阻R 短路 4.（嘉定）如图6所示电路中电键S 闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R 或灯L 上，它们有可能断路或短路，若灯L 不发光则故障不．可能．． 是 （16） 。若灯L 发光，则故障一定是 （17） 。（均选填“L 断路”、“L R 2 S V P R 1 A (22) (23) 图6 V A 1 A 2 R 2 S 图1 V A S R L L S V A R
短路”、“R断路”或“R短路”） 5.（闵行）如图2所示的电路中，电源电压保持不变，电路中只有一处故障，且只发生在电阻R或灯泡L处。当电键S由断开到闭合，两个电表示数均不变。则下列判断正确的是 A.若灯泡L发光，电阻R断路 B.若灯泡L发光，电阻R短路 C.若灯泡L不发光，灯泡L断路 D.若灯泡L不发光，灯泡L短路 6.（浦东）在图7所示的电路中，电源电压保持不 变。闭合电键S，灯L 1、L 2 均发光。过了一会儿，突然 发现电流表A的示数归零、电压表V的示数变大。若 电路只有一处故障，且故障只发生在灯L 1或L 2 处，则： ①此时灯L 1、L 2 的发光情况分别是 (19) ； ②该电路发生故障的情况是 (20) 。 7.（普陀）如图5所示的电路中，电源电压保持不变。闭合电键S，灯不亮，再闭合电键S1，发现两电表示数均不发生变化，如果电路中只有灯或者电阻出现故障，则下列判断中，正确的是（） A.一定灯短路 B.一定电阻短路 C.可能灯断路 D.可能电阻断路 8.（松江）如图6所示的电路中，电源电压保持不变。闭合电键S后， 电路正常工作。过了一会儿，两个电表中只有一个电表的示数变大。 灯L和电阻R中的一个可能出现了故障。 图2 图7 L1 V S A L2 图6 L S R V A
故障电路 1．在图所示的电路中，电源电压等于6伏，合上开关后电压表示数为6伏。经分析得出，电路中可能发生的情况是：_______。 2．在图所示的电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。 A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路 3．在图所示的电路中，电源电压不变。闭合开关S 后，灯L1、L2都发光，一段时间后，其中的一盏灯突然变亮，而电 压表V1的示数变小，电压表V2的示数变大，则产生这一现象的 . 原因是( )。 A．灯L1断路B．灯L1短路 C．灯L2断路D．灯L2短路 4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0，电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是( )。 A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路 5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后( )。 A．电流表、电压表均损坏B．电流表损坏，电压表示数为零 ) C．电流表有示数，电压表示数为零D．电流表示数为零，电压表有示数 6．如图所示，下列说法正确的是( ) A．电流表的连接是正确的B．电压表的连接是正确的 C．两表的连接都是错误的D．电流表将会被烧坏
7．在图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是( )。 A．可能是灯L短路，电流表示数变小 B．可能是灯L断路，电流表示数变小 ( C．可能是电阻R短路，电流表示数变大 D．可能是电阻R断路，电流表示数变小 8．如图所示电路，电源电压为3伏。当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。由这一现象可以判断电路的故障是( )。 A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路 9．如图所示的电路，电源电压不变，闭合开关S．灯L1和L2均发光。一段时间后，一盏灯突然熄灭，而电流表和电压表的示数不变，出现这一现象的原因可能是( )。 A．L1短路B．L1断路C．L2短路D．L2断路 10.如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，但过一段时间，小灯泡L1发生断路，这时电流表的示数_______，电压表的示数_______。（选填“变大”、“变小”或“不变”） . 11.按如图(a)所示的电路进行实验，当开关闭合后，V1和V2的指针位置完全一样，如图 (b)所示，造成这一现象的原因是( )。 A．可能L1断路 B．可能L2短路 C．可能V1和V2所选量程不相同，L1短路 D．可能V1和V2所选量程不相同，电路各处完好 12.如图所示，闭合开关S时，小灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判
16．（2017?济宁）两个相同的小灯泡串联起来接入电路中，正常工作．如果其中 一只灯泡发生了断路，另一只灯泡也不能工作．用一根导线或电压表与其中一只 小灯泡并联，就能检测出发生断路的小灯泡．你认为用电压表（选填“导线”或“电压表”）检测更好些，理由是如果选择导线，可能会造成另一灯泡两端电 压过高，从而烧坏灯泡． 【考点】IE：电流表、电压表在判断电路故障中的应用． 【分析】选择器材接入电路判断用电器故障时，应该使接入的器材和原电路安全， 不能造成短路． 【解答】解：要检验灯泡故障，需要将所选器材与其中的一只灯泡并联．如果选 择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡．所以不能选择导 线，用电压表更好． 故答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而 烧坏灯泡． 14.（2017?上海）在图4所示的电路中，电源电压为U。已知电路中仅有一处故障，且 只发生在电阻R1、R2上，电键S闭合前后，电压表指针的位置不变。请根据相关信息写出 电压表的示数及相应的故障。（16）14. U，R2断路或R1短路；0，R1断路； 9．（2017?广元）如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（）
A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了 C．电源接线处松脱D．电流表损坏了 【考点】IE：电流表、电压表在判断电路故障中的应用． 【分析】分析电路图可知，两只灯泡串联，闭合开关，两只灯泡都不亮，电流表 无示数，说明电路中有断路；电压表无示数，说明电压表两端到电源的正负极之 间有断路； 将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压 表有示数，说明电压表两接线柱到电源的正负极之间是通路． 【解答】解： 闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数， 说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了； 将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压 表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的 支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确． 故选B． 8．（2017?眉山）如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再 用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）
初中物理常见电路故障类型及原因分析 ————黑龙江省同江市第三中学韩丽玉初中学生学习电学时，都对如何分辨短路与断路，如何用电流表、电压表判断电路故障感到很困难。直到九年级，学习比较优秀的学生也还糊里糊涂。我认为，对电路故障要熟练正确的判断除了应对各个概念完全掌握，并形成完整的概念体系外，同时还应对各个实验的现象及结论充分理解，并能够灵活应用。在这里通过一些具体的实例，对电路故障分析进行详细的介绍和比较，使同学们在遇到具体问题时，能够选择最佳的解题方法，以提高解决问题的能力和效率。 一、短路与断路现象分析 初中物理电路故障的类型主要有两种：短路和断路。 短路，又分为电源短路和用电器短路两种。 1、电源短路，指导线不经过用电器而直接接到了电源的两极上。导致电路中电流过大，从而烧坏电源。这种情况是绝对不允许的。 电源短路，如图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。 2、用电器短路，指的是串联的多个用电器中的一个或多个（当然不是全部）在电路中不起作用，这种情况是由于接线的原因或者电路发生故障引起的。这种情况一般不会造成较大的破坏。 用电器短路，从实验的角度给学生做如图所示的 实验，学生观察到：闭合开关，灯泡L1、L2发光，当用
一根导线并接到A、B两点之间，灯泡L2熄灭，灯泡L1变亮。事实告诉同学们，此时灯泡L2中没有电流流过，电流从电源正极流到A点后，只经过导线流到B 点，再流过L1，回到电源负极。 将这一现象上升到理论就是：从同一起点A到同一终点B，如果存在多条可能的通路，但其中有一条是导线，则电流只流经导线，不通过其他任一通路。这种现象表现出了自然界“最经济的原理”。 断路，指电路断开的情况，可能是由于接触问题或者电流过大把用电器烧毁引起的。 具体“症状”有： 1：用电器不工作。 诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。 2、电流表示数正常而电压表无示数: 诊断：“电流表示数正常”表明主电路为通路,“电压表无示数”表明无电流通过电压表,则故障原因可能是:①电压表损坏;②电压表接触不良;③与电压表并联的用电器短路。 3、电压表有示数而电流表无示数 诊断：“电压表有示数”表明电路中有电流通过,“电流表无示数”说明没有或几乎没有电流流过电流表,则故障原因可能是①电流表短路;②和电压表并
故障电路 宝山：15. 在图5所示的电路中，电源电压保持不变。当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。 ①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。（选填“短路”或“断路”） 15．（19）R 1； （20）短路。 崇明：14．在图7所示的电路中，电源电压保持不变。闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中 仅有一个出现故障。 （1）电路中的故障可能是 （16） ； （2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。 14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。（2）R 1断路。 奉贤：7．如图3 所示，电源电压保持不变。闭合电建S ，电路正常工作，一段时间后。电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。若故障只发生在电阻R 1、R 2 上，则（ ）B 图7 R 2 A 2 A R 1 S A 1 V ⒆ ⒇
A ．只有R 1 断路 B ．只有R 2 断路 C ．R 1、R 2 同时断路 D ．R 1、R 2 同时短路 黄浦：14. 在图6所示的电路中，电源电压保持不变。已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。当电键S 闭合时 ①若电流表的指针发生偏转，电路中的故障是__________________。 ②若电流表的指针不发生偏转，电路中的故障是_____________________。 14. R 1断路；R 1短路或R 2断路 嘉定：15．如图7所示的电路中，电源电压保持不变。闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。已知灯L 、电阻R 出现了故障， 其它电路元件均完好。 （1）指针发生偏转的电表是（19） 表； （2）若用完好的灯泡L ′替换L 后，再次闭合电键S 后，观察到L ′发光，电路中有一个电表指针未发生偏转，则原电路中的故障一定是（20） 。 15．（19）V 2；（20）L 断路且R 短路。 闵行：14．在如图6所示的电路中，电源电压保持不变。 （1）若电路中各元件均完好，当电键S 由断开到闭合时，电压表V 的示数将 （16） ，图7S A S V 1 R L V 2
中考第一轮复习专题训练：家庭电路故障分析 1.如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯1亮； ②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c 点氖管不发光。若电路中只有一处故障，则是（） A.灯2短路 B.灯2所在支路开路 C.c、d两点间开路 D.c点左侧的零线开路 答案：C 2.小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（） 火线断路 B.零线断路 C.灯泡断路 D.灯泡短路 答案：B 3.如图所示为某家庭厨房电路，电灯和电热器都在正常工作。在三线插座上刚插上电饭锅 1
（开关未闭合）的插头时，所有用电器都停止工作，拔出电饭锅的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（） A.一定是零线上的熔丝熔断了 B.只断开S1，再用测电笔检测三线插座的左右两孔，氛管都发光 C.只断开S2，再用测电笔检测三线插座的左右两孔，氖管都不发光 D.同时闭合S1、S2，再用测电笔检测开关S1的两个接线柱，管都发光 答案：C 4.某同学将一盏台灯接入电路中，闭合台灯开关时，发现台灯灯泡不亮，同时其它用电器也停止工作，经检查发现空气开关跳闸，其原因可能是（） A.台灯灯座的两个接线柱相碰 B.进户线的火线与零线原来就相碰 C.台灯灯丝断了 D.台灯开关处短路 答案：A 5.如图所示，闭合开关后灯不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（） 2
上海中考物理电路故障专题汇编 电路故障压轴专题 例题：（☆☆☆）在图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列判断中正确的是（） A 若电压表V示数变大，一定是电阻R1断路。 B 若电流表A示数变小，一定是电阻R2断路。 C 若两个电表的示数都变小，一定是电阻R1短路。 D 若两个电表的示数都变大，一定是电阻R2短路。 例题：（☆☆☆）如图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L 或电阻R上．则下列判断中正确的是…………………………………………………………………………（） A．小灯L短路，电流表示数变大 C．电阻R短路，电流表示数变大B．小灯L断路，电压表示数变大D．电阻R断路，电压表示数变大 例题：（☆☆☆）如图3所示，闭合电键S，灯L亮，一段时间后灯L 熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上。现将一只完好的电压表并联在灯L两端，则（）A．若电压表无示数，则一定是R断路
B．若电压表无示数，则一定是L短路 C．若电压表有示数，则一定是R短路 D．若电压表有示数，则一定是L断路 例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。由于电阻R1、R2可能出现了故障，电键S闭合后，电压表V无示数。现将电压表V并联在电阻R2两端，下列判断中正确的是（） A．若电压表V有示数，则一定是电阻R1短路 B．若电压表V有示数，则一定是电阻R2断路 C．若电压表V无示数，则可能是电阻R1断路、R2短路 D．若电压表V无示数，则可能是电阻R1断路、R2断路 例题：（☆☆☆）在图3所示的电路中，电源电压保持不变。电键S 闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯 A．L1断路 （）B．L1短路C．L2断路D．L2短路 例题：（☆☆☆）如图2所示的电路，电源电压保持不变，电键S闭合时，发现只有一个电表的指针位置发生变化，且灯L不亮，电路中的电阻R或灯L有一个出现了故障，则可能是（） A．电流表指针位置发生变化，灯L短路。 B．电压表指针位置发生变化，电阻R断路。 C．电压表指针位置发生变化，电阻R短路。 D．电流表指针位置发生变化，灯L断路。
专题09 电路故障问题 一、电压表问题引起电路故障分析 （一）电压表示数为零的情况 1.电压表测量的用电器发生短路 一灯亮一灯不亮，电流表有示数； 2.干路用电器发生断路 两灯都不亮，电流表无示数； 3.电压表故障或与电压表连线发生断路 两灯都亮，电流表有示数 （二）电压表示数等于电源电压的情况 1.电压表测量的用电器发生断路 两灯都不亮，电流表无示数 注：此时不能把电压表看成断路，而把它看成是一个阻值很大的电阻同时会显示电压示数的用电器，由于电压表阻值太大，根据串联电路分压作用，电压表两端几乎分到电源的全部电压，电路中虽有电流但是很微弱，不足以使电流表指针发生偏转，也不足以使灯泡发光。如果题目中出现“约”、“几乎”的字眼时，
我们就锁定这种情况。 2.干路用电器发生短路 一灯亮一灯不亮，电流表有示数 二、电流表无读数引起电路故障分析 电流表有示数说明和电流表串联的电路是通路；电流表没有示数则有两种情况： 1.断路； 2.电路中电流太小，不足以使电流表指针发生偏转（例如：电压表与电流表串联） 3.用电流表判断电路故障例题及其解析 三、电路元件问题引起电路故障分析 四、电源被短路问题引起电路故障分析 【例题1】在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（） A．L1短路B．L1断路 C．L2短路 D．L2断路 【答案】B． 【解析】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．分析电路知，两只灯泡并联，电压表测并联电路的电压，电流表测L2的电流．并联电路的特点是：各用电器工作状态互不影响．根据电流表、电压表在电路中特征来判断． A．L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意； B．L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意； C．L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；
家庭电路故障 1、短路或用电器总功率过大→保险丝熔断→用电器都不工作 2、断路 进户零线断路→用电器都不工作→氖管都发光 进户火线断路→用电器都不工作→氖管不发光 室内火线或零线某处断路→之前的电路仍正常工作，之后的电路不工作 练习： 1、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器都停止了工作。其原因可能是（）。 A: 这个插座的火线和零线原来就相接触形成了短路 B: 插头与这个插座接触不良形成了断路 C: 插头插入这个插座时，导致火线和零线相接处形成了短路 D: 同时工作的用电器过多，导致干路电流过大，保险开关跳闸 2、如图所示小明家中的部分电路,此时灯和电热壶均正常工作.下列说法正确的是（） A. 由图可知,a是零线,b是火线 B. 若进户零线断路,则灯和电热壶均不工作,测电笔接C点时不发光 C. 若电热壶断路,则灯仍正常工作,测笔接B、D两点时均发光 D. 若C、D两点间导线断路,则灯仍正常工作,电热壶不工作,测电笔接 B、D两点时均发光 3、在一本用电常识的书中,列出了使用白炽灯泡的常见故障与检修方 法,其中一项故障现象如下: 故障现象可能原因检修方法 灯泡不亮灯泡的灯丝断了换新灯泡灯头内的电线断了连接好灯头、开关等处的接线松动检查加固 从电路的组成来看,上述故障现象的原因可以概括成( ) A. 开路 B 短路 C 通路 D 开路或短路
4、下列三个现象：①灯头里的两个线头相碰； ②插座中的两线头相碰；③照明电路的开关里两线头相碰。 其中可能引起保险丝熔断的是（）。 A: ①②③B: ①②C: ①③D: ②③ 5、小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是（）。 A: 台灯插头处出现了短路 B: 台灯灯泡处出现了短路 C: 台灯开关的两接线碰线 D: 插座处出现了短路 6、小军学完初中知识，恰逢家中电灯不亮（如图所示），他闭合开关后，兴冲冲地拿起试电笔测试图中的、、、四点时，发现只有点不发光，请你帮他分析可能发生的故障是（）。 A: 火线与零线短路 B: 、之间某处断路 C: 、之间某处短路 D: 灯丝断了 7、如图所示的甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来.甲图产生的原因是: ;乙图产生的原因是: 。 ． 8、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡接在装保险丝的两个接线柱上，当只闭合时，和发光都偏暗；当只闭合时，正常发光；当只闭合时，不发光。则下列判断正确的是（）。[四只灯泡的额定电压均为]
电路故障的种类及判断方法 一、电路故障及其种类： 1、电路故障：电路连接完成后，闭合开关通电时，发现整个电路或者部分电路无法正常工作的现象叫电路故障； 2、电路故障类型，主要有两种，短路和断路。 断路原因：元件损坏、接触不良 短路：分为电源短路和局部短路两种。 ○1电源短路:指电流不经过用电器而直接从电源的正极回到负极。 电源短路，有如下图两种情况，一种是开关闭合，导线直接接到电源两极上；另一种是开关闭合，电流表直接接到了电源两极上。导致电路中电流过大，从而烧坏电源或者电流表。这两种情况都是绝对不允许的。 ○2局部短路:指的是串联的多个元件（含用电器、电表、开关）中的一个或多个（当然不是全部）在 电路中不起作用（无电流通过该元件），这种情况通常是由于接线的原因或者电路发生故障引起的，一般不会造成较大的危害。根据短路元件的不同又分为：用电器短路、电表短路、开关短路几种。 注意：在并联电路中，一旦用电器短路，同时就会造成电源短路。 3、家庭电路的电路故障： 家庭电路的故障是常考的题型之一，家庭电路常见故障有四种：断路、短路、过载和漏电。 断路电灯不亮，用电器不工作，表明电路中出现断路。断路时电路中无电流通过，该故障可用测电笔查出。 短路短路就是指电流没有经过用电器而直接构成通路。发生短路时，电路中的电阻很小，电流很大，保险丝自动熔断。若保险丝不合适，导线会因发热，温度迅速升高，而引发火灾。 过载电路中用电器总功率过大，导致通过导线的总电流大于导线规定的安全电流值。出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾。 漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。 例1 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（） A．进户线火线上的熔丝烧断B．进户线零线断了
电路故障分析专题 1.如图所示，闭合开关后小灯泡L 1、L 2均正常发光，它们的连接方式是 联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是 。 【答案】并、L 2断路。 2.在图中所示电路中，电源电压恒为6V 。闭合S 后，发现两个小灯泡（均标有3V 、1W ）都不亮，用电压表测得U ac =U bd =6V ，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是 （须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L 1两端电压，则电压表的示数为 。 【答案】灯泡L 2灯丝断、0V 。 3.两个相同的小灯泡串联起来接入电路中，正常工作。如果其中一只灯泡发生了断路，另一只灯泡也不能工作。用一根导线或电压表与其中一只小灯泡并联，就能检测出发生断路的小灯泡。你认为用 （选填“导线”或“电压表”）检测更好些，理由是 。 答案为：电压表；如果选择导线，可能会造成另一灯泡两端电压过高，从而烧坏灯泡。 4.在图示电路中，电源电压为U 。已知电路中仅有一处故障，且只发生在电阻1R 、2R 上，电键S 闭合前后，电压表指针的位置不变。请根据相关信息写出电压表的示数及相应的故障。 。
答案为：若电压表的示数为U，说明R2断路或R1短路；若电压表的示数为0，说明R1断路。 5.如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为 V。 【答案】短路、6。 6.如图所示的电路，闭合开关S，灯泡L1，L2均不发光，且电流表?和电压表?指针均指在零刻度。现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表?指针仍然不动，但电压表?的指针发生了明显偏转，依据上述信息可以判断（）。 A．灯泡L1的灯丝断了； B．灯泡L2的灯丝断了； C．电源接线处松脱； D．电流表损坏了 选B。 7.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光。若电路中只有一处故障，则（）。 A．AC段某处断路； B．BD段某处断路； C．电灯L断路； D．电灯L短路 答案是B。 8，如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）。
1、如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间 时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路 中只有一处故障，则该故障可能是（） A 、L2断路 B 、L2短路 C 、L1断路 D 、L1短路 2、在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻R1或R2上，则下列 判断中正确的是（） A 、若电压表V示数变小，一定是电阻R1短路 B 、若电流表A示数变小，一定是电阻R2断路 C 、若电压表V与电流表A示数的比值不变，一定是电阻R2短路 D 、若电压表V与电流表A示数的比值不变，一定是电阻R1断路 3、如图所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电 压表示数为电源的电压，则下列分析中错误的是（） A 、电流表断路，电灯L1和L2完好 B 、L1灯丝断路，电流表和L2完好 C L2灯丝断路，电流表和L1完好 D L1、L2灯丝都断路，而电流表完好 4、如图所示，电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样，通过哪几个电 路图可测出RX的阻值（） A 、甲、丙 B 、乙、丙 C 、甲、乙 D 、甲、乙、丙 5、如图所示，开关S闭合后，灯L1、L2发光．过一会儿，两灯突然熄灭，电压表有明显示数，由此判断电路的故障是） A 、开关S接触不良 B 、灯L1断路 C 、灯L2断路 D 、灯L2短路 6、如图是小丽同学研究串联电路中电流、电压特点的实物连线图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，则故障原因可能是（） A 、L1断路 B 、L1短路 C 、L2断路 D 、L2短路 7、在如图所示的电路中，电源电压保持不变．闭合电键s，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（） A 、灯L断路 B 、灯L短路 C 、电阻R断路 D 、电阻R短路 8、在如图所示的电路中，闭合电键S，电路正常工作．一段时间后灯L熄灭，电路中只有一处故障，且只发生在灯L或电阻R上，若将一个完好的电压表并联在电阻R两端，则（）A 、电压表有示数，一定为电阻R断路 B 、电压表有示数，一定为灯L短路 C 、电压表无示数，一定为灯L断路 D 、电压表无示数，一定为电阻R短路 9、在如图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了一会儿， 灯L突然熄灭，两个电表中只有一个电表的示数变小．若整个装置除了 灯L和电阻R以外，其余都完好，那么下列判断中正确的是（） A 、一定是灯L断路 B 、一定是电阻R断路 C 、可能是灯L短路 D 、可能是电阻R短路
