目录设计说明书
1、绪论
1.1生活垃圾
1.2生活垃圾处理与处置方法
1.3卫生填埋场概述
2、工程概况
2.1项目背景
2.2项目设计原始资料
2.3项目设计要求
设计计算书
3、填埋场的选址
3.1选址的考虑因素
3.2选址的程序
3.3地址的选定与所需的容积
4.填埋场的地基与防渗
4.1填埋区基底工程
4.2填埋场的防渗系统
4.3防渗材料
4.4防渗系统的构造
5. 渗滤液的产生及收集处理
5.1垃圾渗滤液概念和来源
5.2垃圾渗滤液的水质特征
5.3渗滤液收集系统
5.4渗滤液产生量的计算
5.4.1渗滤液产生量的计算
5.4.2渗滤液调节池设计
6.填埋气体的产生与收集处理6.1填埋气的组成
6.2填埋气体产生量的预测
6.3填埋场气体的收集与导排
6.3.1填埋场的导排方式及选择
6.3.2填埋场气体收集系统的设计
7.终场覆盖
7.1填埋场封场系统设计
7.2填埋场封场后的土地回用
8.封场后续工作
结语
参考文献
附图
主要符号说明
1、绪论
1.1生活垃圾概述
1.1.1生活垃圾的定义
生活垃圾，是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。生活垃圾一般可分为四大类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。
城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。
1.1.1生活垃圾的危害
固体废物，特别是有害固体废物，如处理、处置不当，其中的有害物质可以通过环境介质——大气、土壤、地表或地下水体进入生态系统形成污染，对人体产生危害，同时破坏生态环境，导致不可逆生态变化。
（1）对土壤环境的影响：固体废物不加利用，任意露天堆放，不但占用一定的土地，导致可利用土地资源减少，而且如填埋处理不当，不进行严密的场地工程处理和填埋后的科学管理，容易污染土壤环境。
（2）对水体环境的影响：固体废物可随地表径流进入河流湖泊，或随风迁徙落入水体，从而将有害物质带入水体，杀死水中生物，污染人类饮用水水源，危害人体健康；固体废物产生的渗滤液危害很大，它可进入土壤污染地下水，或直接流入河流、湖泊或海洋，造成水资源的水质型短缺。
（3）对大气环境的影响：对方的固体废物中的细微颗粒、粉尘等可随风飞扬，进入大气并扩散到很远的地方；一些有机固体废物在适宜的温度和湿度下还可发生生物降解，释放出沼气，在一定程度上消耗其上层空间的氧气，使植物衰败；有毒有害废物还可发生化学反应生成有毒气体，扩散到大气中危害人体健康。
1.2生活垃圾处理与处置方法
1.2.1焚烧
焚烧法是一种高温热处理技术，即以一定量的过剩空气与被处理的有机废物在焚烧炉内进行氧化燃烧反应，废物中有还有毒物质在800——1200℃的高温下氧化、热解而被破坏，是一种可同时实现废物无害化、减量化和资源化的处理技术。
1.2.2堆肥
堆废化是在控制条件下，利用自然界广泛分布的细菌、放线菌、真菌等微生物，促进来源于生物的有机废物发生生物稳定作用，使可被生物降解的有机物转化为稳定的腐殖质的生物化学过程。
堆肥化系统的分类：按温度分为中温堆肥和高温堆肥；按技术分为露天堆肥和机械密封堆肥。1.2.3卫生填埋
卫生填埋是“利用工程手段，采取有效技术措施，防止渗滤液及有害气体对水体和大气的污染，并将垃圾压实减容至最小，填埋占地面积也最小。在每天操作结束或每隔一定时间用土覆盖，使整个过程对公共安全及环境均无危害”[1]的一种土地处理垃圾方法。
固体废物填埋场的构筑方式和填埋方式与地形地貌有关，可分为山谷型填埋和平地型填埋方式。平地型填埋又可分为地上式、地下式和半地下式。[2]
山谷型填埋场（图1）
地上式填埋场（图2）
半地上半地下式填埋场（图3）
2、工程概况
2.1项目背景
在生活垃圾处理处置方式中，填埋无疑占据着举足轻重的位置，从全球来看，填埋大约占到70%左右，在各发达国家应用非常广泛，例如加拿大1989年卫生填埋处置量占82%；1991年英国、意大利年卫生填埋处置量占其总处置量的90%美国处置量为72%，西班牙处置量为75%，德国1993年卫生填埋处置量占73%。美国联邦环保局(USEPA)和很多州都已详细制定关于填埋场选址、设计、施工、运行、水气监测、环境美化，封闭性监测以及维护年限的法规【3】。而在我国,由于经济技术水平等的原因，填埋所占的比例更高，达到90%以上。虽然随着经济技术的发展，在未来的20年内，在拟建的垃圾处理项目中，填埋比例会稍有下降，但仍有大约75%的项目采用填埋方式。同时在我国的《城市垃圾处理及其污染防治技术政策》中明确提出：以填埋为主的路线，因此填埋必将在今后很长一段时间内占据主导地位，许多大中城市新建的垃圾填埋场，其日处理能力都达上千吨，总填埋库容达数千万立方米。
2.2项目设计原始资料
（1）该城市服务人口60万人，现状垃圾产量1.0~1.5kg/d.人，垃圾压实密度600kg/m3，垃圾场服务年限为10~20年。
（2）气象资料：该城市位于我国北方，地处中纬度平原地区，温带季风气候，四季分明，昼夜温差大，无霜期短，多年平均气温4~15o C。多年平均降水量为460~600mm。日最大降雨量可达180mm，该城市年主导风向为西北风。
（3）场址概况：填埋场库区周围汇水面积0.6km2。场底表土厚度0.5~4.6m不等，平均2.2m。土壤渗透系数为6.0×10-4m/s。场址地下水稳定水位埋深0.8m。
（4）距离填埋场5km处有城市污水处理场，紧挨填埋场有水、电源及公路。
2.3项目设计要求
（1）总体要求
按照设计任务合理选择设计方案，工艺流程要有一定的灵活性；设计概念清楚、参数选择恰当、计算正确，说明书简明扼要、文字流畅、论点明确；图纸表达正确、符合制图规范；图面整洁、布局合理、图中线型和尺寸标注符合要求；整个设计过程严格遵照相关标准。
（2）设计说明书
要求内容完整、阐述清楚、计算准确、文理通顺，提倡用计算机解决复杂计算问题。设计说明书要求8000字以上，使用A4纸。内容包括目录、前言、正文、计算书、设计计算框图、小结及参考文献等。
设计说明书中应当设计的依据及指导思想；设计方案的确定及具体技术指标的选用原则和技术要求
的说明
（3）设计计算书
包括填埋场总容量、填埋总量计算；垃圾填埋工艺流程及填埋作业程序确定；填埋场主体工程工艺设计计算；主体设施的工艺参数计算及主要尺寸的确定等；配套工程及辅助设施和设备的计算与工艺布置。
（4）设计图纸
包括垃圾填埋场平面布置图、处理工艺图及主要构筑物（防渗排渗系统、导气系统复合防渗衬里、渗滤液处理工艺等）结构图。图纸要求至少3张，其中2＃图纸2张，3＃图纸1张，手绘和计算机绘图应至少各一张。
3.填埋场的选址
3.1选址的考虑因素[4]
填埋场的选址总原则是应以合理的技术、经济方案，尽量少的投资，达到最理想的经济效益，实现保护环境的目的。必须加以考虑的因素有：运输距离、场址限制条件、可以使用的土地容积、入场道路、地形和土壤条件、气候、地表和水文条件、当地环境条件以及填埋场封场后场地是否可被利用。
（1）运输距离：运输距离是选择填埋场地的重要因素，对废物管理系统起着重要作用。尽管运输距离越短越好，但也要综合考虑其他各个因素。
（2）场址限制条件：场址至少应位于居民区1km（参照德国标准）以外或更远。
（3）可用土地面积：填埋场场地应选择具有充足的可使用面积的地方，以利于满足废物综合处理长远发展规划的需要，应有利于二期工程或其他后续工程兴建使用。尽管没有填埋场大小的法律规定，填埋场地也要有足够的使用面积，包括一个适当大小的缓冲带，并且一个场地至少要运行五年。
（4）出入场地道路：由于通常适合填埋场的场地不再城市已建的道路附近，因此，建设出入填埋场的道路和使用长距离的运输车成为填埋场选址的重要因素。
（5）地形、地貌及土壤条件：不宜选址在地形坡度起伏变化大的地方和低洼汇水处，原则上的地形的自然坡度不应大于5%。
（6）气候条件:填埋场场址的选择应考虑在温和季节的主导风向。
（7）地表水水文:所选场地必须在百年一遇的地表水域的洪水标高泛滥区或最大洪泛区之外，或应在可预见的未来建设水库或人工蓄水淹没和保护区之外。填埋场的场地必须是位于饮用水保护区、水体和洪水区之外，并且必须在春潮区之外、泥炭沉积超过1m的沼泽区之外。还应建在地下水位以上。最佳的填埋场场址位置是在封闭的流域内，这对地下水资源造成的风险最小。
（8）地质和水文地质条件：场址应选在渗透性弱的松散岩层基础上，天然地层的渗透性系数最好
能达到10-8
m/s 以下，并具有一定厚度。
（9）但地环境条件：填埋场场地位置选择，应在城市工农发展规划区、风景规划区、自然保护区之外；印在供水水源保护区和供水远景规划区之外；应具备较有利交通条件。
（10）地方公众：可通过自发的协议来达到，也可在废物处理合同中加以规定。
3.2选址的程序
（1）资料搜集 （2）野外勘探
（3）预选场地的社会、经济和法律条件调查 （4）预选场地可行性研究报告 （5）预选场地的初堪工作
（6）预选场地的综合地质条件评价技术报告 （7）工程勘察阶段
3.3地址的选定与所需容积
设垃圾填埋场服务年限为15年，覆土与垃圾压实之比为1:4，填埋高度为10m ，地上3m ，地下7m ，取W 为1.2kg/d*人，该地区主导风向为西北风，因此生活和管理设施宜集中布置并处于夏季主导风向的上风向，即垃圾填埋场的西北角，以减少对人们的影响。采用平原型填埋。
每年所需的场地体积为：
()r 1D
WP
365V +??==
垃圾压实密度每年垃圾产生量
式中： W －垃圾产生率(kg ∕d ?人)；
P －城市人口；
D －压实后垃圾的密度(kg ∕m 3
)； r －覆土与垃圾之比。 每年所需的场地面积为：H
V
A =
第一年填埋的废物体积为：3
51593125m
4
56001061.3365C D
WP
365V =????=+?
=
设城市生活垃圾的年增长速率为5%（自定）
378367356345334323312m 4382.8345862268.794844%51V %51V m 2268.7948445018.756994%51V %51V m 5018.7569941445.720947%51V %51V m 1445.7209473281.686616%51V %51V m 3281.6866163125.653920%51V %51V m 3125.65392025.622781%51V %51V m 25.622781593125%51V %51V =?+=+==?+=+==?+=+==?+=+==?+=+==?+=+==?+=+=）（）（第八年的废物体积为：）（）（第七年的废物体积为：）（）（第六年的废物体积为：）（）（第五年的废物体积为：）（）（第四年的废物体积为：）（）（第三年的废物体积为：）（）（第二年的废物体积为： 3
1415313143121331112310113910389m 1174346.9381118425.641.05V %51V 8m 1118425.64165167.2831.05V %51V 3m 1065167.2821014445.031.05V %51V m 032.10144451255.96613805.1V %51V 5m 966138.1251920131.5481.05V %51V m 5481.9201317601.876315%51V %51V m 7601.8763154382.834586%51V %51V =?=+==?=+==?=+==?=+==?=+==?+=+==?+=+=）（：第十五年的废物体积为）（：第十四年的废物体积为）（：第十三年的废物体积为）（：第十二年的废物体积为）（：第十一年的废物体积为）（）（第十年的废物体积为：）（）（第九年的废物体积为： 填埋的总废物体积为
V 15
V 14V 13V 12V 11V 10V 9V 8V 7V 6V 5V 4V 3V 2V 1V ++++++++++++++=∑=5
93125+622781.25+653920.3125+686616.3281+720947.1445+756994.5018+794844.2268+834586.4382+876315.7601+920131.1255+966138.1255+1014445.032+1065167.648+1118425.648+1174346.93=12798785.47m 3
填埋库容占体积的70%-90%，取80%
3
4m
15998481.80.8V V 80%V V ===总总
所以：所以： 填埋场预计填埋深度8-10m ，取10m
填埋用地面积为A=V/H=15998481.84/10=1599848.184m 2
4.填埋场的地基与防渗
4.1填埋区基底工程
《城市生活垃圾卫生填埋技规范》规定，场底地基是具有承载能力的自然土层或经过碾压、夯实的平稳层，且不应因填埋垃圾的沉陷而使场底变形、断裂，场底基础表面经碾压后，方可在其上贴铺人工衬里。场底应有纵、横向坡度。纵横坡度宜在2%以上，以利于渗滤液的导流。实际设计建设中，长宽一般为300～400m 或更大，如按2%坡度进行设计，则场区两端高差在6～8m 或更多。受地下水埋深土方平衡及整体设计的影响，场区两端高差过大会造成较大的困难。根据北京填埋场（安定、北神树）建
设经验，垃圾卫生填埋场场底纵向主要坡度为1%～1.3%时可以保证渗滤液排顺畅[5]
。为确保填埋场安全，考虑到填埋场土体条件较差，需要对其整形，坑底及周围进行平整，取土同时作为坑四壁局部填土、每日覆盖用土和最终覆盖用土。填埋区底部按设计高程完成基底工程以后，底部要求平整，以利于防渗膜的铺设。
4.2填埋场的防渗系统
填埋场防渗系统，不仅要能防止渗滤液渗出污染地下水，还要防止地下水涌入填埋场。场底防渗系统主要有水平防渗系统和垂直防渗系统两种类型。水平防渗系统是在填埋区底部及周围铺设低渗透性材料制作的衬层系统。垂直防渗系统将密封层建在填埋场的四周，主要利用填埋场基础下方存在的不透水层或弱透水层，将垂直密封层构筑在其上，以达到将填埋气体和垃圾渗滤液控制在填埋场之内的目的，同时也有阻止周围地下水流入填埋场的功能。
防渗层的建设方法多种多样,采用何种工艺方法建设防渗层是设计中的重要内容，不管使用什么方法、什么材料，最终达到的目的是渗透系数K f 小于规定标准，我国要求K f 小于10-9
m/s 。[5]
同时要考虑： 1)使用寿命。填埋场的使用寿命，封场后要求的防渗层的寿命，以及本身的可靠性。
2)与填埋场的相容性。选用的材料不能被填埋物侵蚀，由于渗滤液的性质不稳定，所以选择的材料要适应渗滤液的各种性质，如抗酸、抗碱等。 3)场地条件及气候条件。
4)建设费用。防渗材料的选择既要达到防渗要求，又要考虑经济合理，厚的土工膜具有更好的防渗性能，但必将提高建设费用。
4.3防渗材料
防身材料多种多样，目前常用的主要有两类：黏土与人工合成材料。黏土除天然黏土外，还有改良土（如改良膨润土等）；人工合成材料种类很多，如高密度聚氯乙烯（HDPE ）、低密度聚氯乙烯（LDPE ）、聚氯乙烯(PVC)膜等,但近二十年来，国内外填埋场最常用的是高密度聚氯乙烯（HDPE ）膜。实际上，大部分填埋场所选用的防渗层材料均是黏土和HDPE 膜。 1、黏土
粘土是土衬层中最重要的部分，其具有低渗透特性。填埋场黏土衬层分为两类：自然黏土衬层与人工压实粘土衬层。自然黏土衬层是具有低渗透率、富含粘土的自然形成物，其渗透率应小于或等于
s cm 10110176--???。一般来说，天然粘土层和岩石层是否均一以及是否具有较低的渗透率，是
很难检测验证的，仅仅使用自然黏土衬层作为填埋场防渗层是不可靠的。 2、人工合成材料
高密度聚乙烯（HDPE ）膜是人工合成材料中最常用，也是最理想的防渗材料，它能有效阻止渗滤液
的渗漏。美国环保署于1982年停止单独使用黏土作为有害废弃物处理场的防渗材料，并规定所有填埋场必须有一层防渗衬垫，在填埋场封场后，也必须采用防渗层进行封场以减少渗滤液的产生。[7] HDPE膜具有优良的机械强度、耐热性、耐化学腐蚀性、抗环境应力开裂和良好的弹性，随着厚度增加（一般范围在0.75-2.5mm），其断裂点强度、屈服点强度、抗撕裂强度、抗穿刺强度逐渐增加。垃圾填埋场一般采用1.5-2.5mm厚的HDPE膜作衬垫层。
HDPE膜与压实黏土的特点和性能[7]
4.4防渗系统构造
防渗层组成主要有以下6种类型
1、单层HDPE膜防渗层
2、压实粘土防渗层
3、双层HDPE膜（中间含HDPE网格）与压实粘土构成的复合防渗层
4、双层HDPE膜与压实粘土构成的复合防渗层
5、HDPE膜与压实粘土构成的复合防渗层
6、双层HDPE膜（中间含HDPE网格）防渗层
单层HDPE膜防渗层结构简单、施工容易、投资较省，但是其防渗安全性差，一旦HDPE膜某处受损，下面的自然土层渗透系数大，垃圾渗滤液很容易通过HDPE膜的破损处渗出，使整个防渗层失去防渗作用，这种防渗层目前也很少采用。
复合防渗层结构复杂，施工也较难，投资相对较高，但其防渗安全性很高。因为即使单层HDPE膜发生破损，但很快渗滤液会遇到另一层HDPE膜或者压实粘土层，阻止渗滤液继续渗漏，整个防渗层仍能有效发挥防渗作用。
复合衬里（库区底部）系统示意图[6]
复合衬里（库区边坡）系统示意图[6]
单层衬里（库区边坡）系统示意图[6]
4.5场地防渗系统法案的选定
在本设计中根据所给的原始资料可以知道：土壤渗透系数为6.0×10-4m/s，故k=6.0×10-2>10-5cm/s属于渗漏性场地。
场区地下水位较低，离地面仅0.8m,此填埋场没有独立的水文地质单元，也无不透水层或弱透水层，因此也属于渗透性场地，故不宜采用垂直防渗系统，而采用水平防渗系统。
由于度量粘土衬层渗透性的主要指标是渗透系数，根据《城市生活垃圾卫生填埋技术规范》可知道，天然粘土类衬里的渗透系数不应大于10-7cm/s并且要2米厚的粘土。
因原始资料中并未给出当地土层中天然粘土的渗透系数，对比以上所介绍的三种防渗材料性能并考虑施工中常用的材料，故排除了用天然材料作衬垫层的方案，而选择了人工合成防渗膜。在人工合成防渗膜中选用了性能较优，国内外使用经验较多的高密度聚乙烯（HDPE）防渗膜。
根据原始资料可知该填埋场土壤渗透系数为 6.0×10-4m/s大于10-5cm/s，地下水稳定水位平均埋深0.8m，即地下水位较高，场区地质条件不好，因此选择了双层衬层防渗系统。
5.渗滤液的产生及收集处理
5.1垃圾渗滤液概念和来源
垃圾渗滤液是指超过垃圾所覆盖土层饱和蓄水量和表面蒸发潜力的雨水进入填埋场地后，沥经垃圾层和所覆盖土层而产生的污水。渗滤液还包括垃圾自身所含的水分、垃圾分解所产生的水及浸入的地下水。
城市垃圾填埋场渗滤液的处理一直是填埋场设计、运行和管理中非常棘手的问题。主要来源有：
(1) 降水的渗入，降水包括降雨和降雪，它是渗滤液产生的主要来源；
(2) 外部地表水的渗入，这包括地表径流和地表灌溉；
(3) 地下水的渗入，这与渗滤液数量和性质与地下水同垃圾接触量、时间及流动方向等有关；当填埋场内渗滤液水位低于场外地下水水位，并没有设置防渗系统时，地下水就有可能渗入填埋场内；
(4) 垃圾本身含有的水分，这包括垃圾本身携带的水分以及从大气和雨水中的吸附量；
(5) 覆盖材料中的水分，与覆盖材料的类型、来源以及季节有关；
(6) 垃圾在降解过程中产生的水分，与垃圾组成、pH值、温度和菌种等有关，垃圾中的有机组分在填埋场内分解时会产生水分；
5.2垃圾渗滤液的水质特征
垃圾渗滤液主要来源于降水和垃圾本身的内含水和分解产生的水。垃圾渗滤液的主要污染成分有：有机物、氨氮和重金属等。其种类和浓度与垃圾类型、组分、填埋方式、填埋时间、填埋地点的水文地质条件、不同的季节和气候等密切相关[7]，其水质主要呈现以下特征：
(1)COD Cr和BOD5浓度高：在新的垃圾填埋场，大量挥发性酸的存在可能会产生高的COD Cr和BOD5；
(2)BOD5与COD Cr比值变化大：BOD5/COD Cr值的高低与渗滤液处理工艺方法的选择密切相关。渗滤液BOD5/COD Cr值与垃圾填埋场的使用年限有关，对“年轻”填埋场而言，其渗滤液多具有良好的生化处理可行性，可采用生物方法加以处理。而对于“年老”填埋场的渗滤液的处理而言，必须考虑其可生化性随时间的变化；
(3)金属含量高：垃圾渗滤液中含有10多种金属（重金属）离子，由于物理、化学、生物等的作用，垃圾中的高价不溶性金属被转化为低价的可溶性金属离子而溶于渗滤液中，在处理过程中必须考虑对它们的去除；
(4)营养元素比例失调，氨氮的含量高：随着填埋场使用年限的增加，当进入产甲烷阶段后，渗滤液中的NH4+浓度不断上升。另外，渗滤液中还存在溶解性磷酸盐的不足、碱度较高、无机盐含量高的问题[7]。
5.3渗滤液收集系统
5.3.1收集系统的作用
渗滤液收集系统应保证在填埋场使用年限内正常运行，收集并将填埋场内渗滤液排至场外指定地点，避免渗滤液在填埋场底部蓄积。渗滤液的蓄积会引起下列问题：
1、场内水位升高导致垃圾体中污染物更强烈的浸出，从而使渗滤液中污染物浓度增大；
2、底部衬层上的静水压增加，导致渗滤液更多的地渗漏到地下水——土壤系统中；
3、填埋场的稳定性受到影响；
4、渗滤液有可能扩散到填埋场外。
5.3.2收集系统的构造[8]
渗滤液收集系统主要由渗滤液调节池、泵、输送管道和场底排水层组成。
1、排水层：场底排水层位于底部防渗层上面，由沙或砾石构成。当采用粗沙砾时，厚度为30-100cm ，必须覆盖整个填埋场底部衬层，其水平渗透系数不应大于0.1（cm/s ），坡度不小于2%。
2、管道系统：一般穿孔管在填埋场内平行铺设，并位于衬层的最低处，且具有一定的纵向坡度（通常为0.5%-2.0%）。
3、防渗衬层：由黏土或人工合成材料构筑，有一定厚度，能阻止渗滤液下渗，并具有一定坡度（通常为2%-5%）。
4、集水井、泵、检修设施以及监测和控制装置等。
5.4渗滤液的计算
5.4.1渗滤液产生量的计算
渗滤液的产生量为：
-32110)A (A C I Q ?+??=
式中Q---表示渗滤液年产生量，m 3
/d;
A1---填埋区汇水面积，m 2
； A2----填埋区的面积，m 2； C---渗出系数,取0.4；
I---表示最大年或月降雨量的日换算值，mm 。 （1）第一块填埋区
填埋场的服务年限为15年，填埋库区分四块，分别进行填埋。第一块填埋区的服务年限为4年，则第一块库区面积为24-11m 255644.28910
2556442.89
H V A === 渗滤液平均日产量：
()d m 168.094910255644.2890.4600/36510A A C I Q 3-3-321=???=?+??=
渗滤液最大日产量：
()d m 18406.388810255644.2890.418010A A C I Q 3-3-321max =???=?+??=
（2）第二块填埋区
第二块填埋区服务年限为4年 第二块库区面积为28-52m 310737.23110
3107372.31
H V A ===
C 2=C 1×0.6=0.6×0.4=0.24
式中：C 2为及时覆盖区域的渗透系数 渗滤液平均日产量：
()()d
m 290.687110310737.2310.24255644.2890.4600/36510A A C I Q 3-3-321=??+??=?+??=渗滤液最大日产量：
()()d
m 31830.237210310737.2310.24255644.2890.418010A A C I Q 3-3-321max =??+??=?+??=（3）第三块填埋区
第三块填埋区服务年限为4年 第三块库区面积为212-93m 377703.00410
3777030.04
H V A ===
已填埋的面积=第一块填埋面积+第二块填埋面积=255644.289+310737.231= 566381.52m 2 渗滤液平均日产量：
()()d
m 471.801810566381.520.24377703.0040.4600/36510A A C I Q 3-3-321=??+??=?+??=渗滤液最大日产量：
()()d
m 51662.286310566381.520.24377703.0040.418010A A C I Q 3-3-321max =??+??=?+??=（4）第四块填埋区
第四块填埋区服务年限为3年 第四块库区面积为215-1346m 335794.02210
6
3357940.22H V A ===
已填埋的面积=第一块填埋面积+第二块填埋面积+第三块填埋面积
=255644.289+310737.231+377703.004=944084.524m 2
渗滤液平均日产量：
()()d
m 593.256810944084.5240.246335794.0220.4600/36510A A C I Q 3-3-321=??+??=?+??=渗滤液最大日产量：
()()d
m 64961.624410944084.5240.246335794.0220.418010A A C I Q 3-3-321max =??+??=?+??=5.4.2渗滤液调节池设计
最小调节池容积的由下式确定：
V ≥（Q max -Q ）×5
其中： V —调节池有效容积；
Q max —设计最大渗滤液产生量； Q —渗滤液处理厂规模。
由于原始资料里并未给出城市污水处理场处理渗滤液的规模，因此设Q=1000 m 3
/d ，则：
V=（Q max -Q ）×5=（64961.6244—1000）×5=319808.122 m 3
/d 调节池的水面面积A ，调节池的有效水深H 取5m ，超高0.5m,则 A=V/H=319808.122/5=63961.6244㎡ 调节池的长度L.取调节池的宽度B 为200m,则 L=63961.6244/200=319.808m
取整得，池的实际尺寸：长×宽×高＝320m ×200m ×5.5m
6. 填埋气体的产生与收集处理
6.1填埋气的组成
填埋场的主要气体包括氨、二氧化碳、一氧化碳、氢、硫化氢、甲烷、氮和氧等，其中以甲烷和二氧化碳的含量最高。其典型特征为温度约43-49℃，相对密度约1.02-1.06，水蒸气含量达到饱和，高位热值为15630-19537KJ/m 3
。
6.2填埋气体产生量的预测
垃圾在第t 年的产气速率为：G t =M t L 0ke -kt
式中：G t —第t 年垃圾的产气速率，m 3/a;
M t —第t 年所填垃圾量，t;
L 0—气体产生潜力，m 3/t;取160 m 3/t K —气体产气常数，1/a ，取0.06； t —年份，a 。 e —取2.72
填埋场产期一级模型参数的建议值[8]
第一年产气量：G1=M t L0ke-kt= ﹙600×593125/1000﹚×160×0.06×2.72—0.06=362.78万m3/a
第二年产气量：G2=G1+M t L0ke-kt=362.78 +﹙600×622781.25/1000）×160×0.06×2.72—﹙0.06×2﹚/10000=767.27万m3/a
第三年产气量：G3=G2+ M t L0ke-kt=767.27+﹙600×653920.31/1000﹚×160×0.06×2.72﹙—0.06×3﹚/10000=1218.26万m3/a
第四年产气量：G4=G3+M t L0ke-kt=1218.26+﹙600×686616.32/1000﹚×160×0.06×2.72﹙—0.06×4﹚/10000=1721.10万m3/a
第五年产气量：G5=G4+M t L0ke-kt=1721.10+﹙600×720947.14/1000﹚×160×0.06×2.72﹙—0.06×5﹚/10000=2281.76万m3/a
第六年产气量：G6=G5+M t L0ke-kt=2281.76+﹙600×756994.50/1000﹚×160×0.06×2.72﹙—0.06×6﹚/10000=2906.88万m3/a
第七年产气量：G7=G6+M t L0ke-kt=2906.88+﹙600×794844.22/1000﹚×160×0.06×2.72﹙—0.06×7﹚/10000=3603.87万m3/a
第八年产气量：G8=G7+M t L0ke-kt=3603.87+﹙600×834586.43/1000﹚×160×0.06×2.72﹙—0.06×8﹚/10000=4380.99万m3/a
第九年产气量：G9=G8+M t L0ke-kt=4380.99+﹙600×876315.76/1000﹚×160×0.06×2.72﹙—0.06×9﹚/10000=5247.45万m3/a
第十年产气量：G10=G9+ M t L0ke-kt=5247.45+﹙600×920131.12/1000﹚×160×0.06×2.72﹙—0.06×10﹚/10000=6167.53万m3/a
第十一年产气量：G11=G10+ M t L0ke-kt=6167.53+﹙600×966138.12/1000﹚×160×0.06×2.72﹙—0.06×11﹚/10000=7244.68万m3/a
第十二年产气量：G12=G11+WG0ke-kt =7244.68+﹙600×1014445.03/100﹚×160×0.06×2.72（—0.06×12）/10000=8445.67万m3/a
第十三年产气量：G13=G12+M t L0ke-kt=8445.67+﹙600×1065167.64/1000﹚×160×0.06×2.72﹙—0.06×13﹚/10000=9784.74万m3/a
第十四年产气量：G14=G13+ M t L0ke-kt=9784.74+﹙600×1118426.65/1000﹚×160×0.06×2.72﹙—0.06×14﹚/10000=11277.77万m3/a
第十五年产气量：G15=G14+M t L0ke-kt=11277.77+﹙600×1174346.93/1000﹚×160×0.06×2.72﹙—0.06×15﹚/10000=12942.45万m3/a
收集填埋气体的作用时减少填埋气体向大气的排放量、控制填埋气体的无序迁移，并为填埋气体的回收利用做准备。收集系统可分为主动式和被动式两种，被动式收集系统利用垃圾体内的气体压力来收集填埋气体，主动收集系统则是采用抽真空的方法来控制气体的流动。
主动气体收集系统主要由抽气井、集气管、冷凝水收集井和泵站、真空源、气体处理站（回收或焚烧）以及气体监测设备等组成。
被动收集设施根据设置方向分为竖向收集方式和水平收集方式两种类型。被动收集系统的优点是费用较低，而且维护保养也比较简单。若将排气口与带阀门的管子连接，被动收集系统即可转变成主动收集系统。
6.3.1填埋场的导排方式及选择
在选择填埋场气体控制方式时，应立足于填埋场的实际情况，进行综合考虑，确定最佳方案。由于该设计为新建填埋场，初期产气量不大，而后会迅速增加，因此该设计在收集方式的选择上，采用在垃圾填埋初期通过被动方式控制气体释放，当产气量提高到具有回收利用价值之后，开始对气体进行主动回收利用。主要以主动导排方式为主。
目前，国内收集垃圾沼气的垃圾填埋场较少，其收集方式基本是参照国外的经验。填埋沼气的收集主要有两种方式，即垂直收集与水平收集。垂直收集是在垃圾填埋封场后在其上打垂直井，以收集填埋场内的沼气；而水平收集是在垃圾填埋过程中，在垃圾填埋作业面上水平铺设沼气收集管来收集沼气。
这两种方式各有优缺点，垂直收集适合在已封场的垃圾填埋场或已封顶的垃圾填埋单元进行沼气的收集，其特点是封顶后打井易于操作，垃圾覆盖较好利于集气，集气半径较大，但一般不能边填埋边集气。而水平收集则比较适用在未封场的垃圾场上或者正在进行作业的垃圾填面上，其特点是可在边填埋边集气，利于沼气的及时收集，缺点是易与填埋作业发生冲突，集气半径相对小一些。
经对比上述两种收集方式的优缺点，本设计选择竖向收集井方式。即主动导排竖向收集方式。
6.3.2填埋场气体收集系统的设计与计算
抽气井井距可用下式来计算：
X=2Rcos30°
式中，X —三角形布置井的间距；
R —影响半径。
本设计为主动导排，根据规范井距为90~100m ，取90m ，则
m 5296.5130cos 290
30cos 2X R ≈=?
?=??=
7.终场覆盖
该垃圾填埋场设计使用年限为15年，到期后将进行封场。目的在于减少雨水的渗入，进行填埋场生态恢复。最终覆盖层由下至上有三部分组成：下层为粘土层（渗透系数≤10－7cm/s），压实厚度为0.6m；中间层为自然土，压实厚度为0.3m，其主要功能为防止植物根系穿透防渗层而导致渗水；最上层为营养土层，压实厚度0.6m，以种植草皮或浅根植物。封场后顶面坡度为5%，以利于降雨的自然排出。
现代化填埋场的表面密封系统有多层构成，主要分为两部分：第一部分是土地恢复层，即为表层；第二部分是密封工程系统，由保护层（可选）、排水层（包括底土层）、防渗层和排气层组成。填埋的表面密封系统使用的防渗材料与衬层系统使用的防渗材料具有一致性，包括无机天然防渗材料（如黏土）、天然和有机复合防渗材料、和柔性膜（如HDPE膜）等。
封顶覆盖层系统结构层示意图[2]
填埋场表面密封系统[2]
7.2填埋场封场后的土地回用
填埋场的稳定化程度直接决定其土地回用的可能性，不同的回用目的对填埋场的稳定性要求也不同。判断填埋场的稳定化指标主要有填埋场表面沉降速度、渗滤液水质、释放气体的质和量、垃圾体的温度、垃圾矿物化的程度等。但是，到目前为止还没有填埋场稳定化的定量标准。
国外对填埋场的封场后的土地回用有以下规定：
1、填埋场满容后，即填埋场停止填埋垃圾后，至少在5年内（即不稳定期）要对其封场检测，不准使用，要坚持防火、防爆；
2、3年后经过鉴定达到稳定阶段后方可使用；
3、作出场地使用规划，按规划逐步回用填埋场土地；
4、处于稳定阶段的填埋场可做绿化用地、人造景观用地、堆肥厂用地，废弃物无害化处理厂以及无机物质堆放场用地等；
5、未经长期观测和环境卫生专业技术部门鉴定之前，填埋场地绝对禁止作为工厂、商店、机关、学校、住宅以及公共场所的建筑用地。
8.环境保护与检测
根据《生活垃圾填埋污染控制》（GB16889-1997）、《生活垃圾填埋场环境监测技术标准》（CJ/T3037-1995）和《城市生活垃圾技术规范》（GJJ17-2001）的要求，填埋场环境监测主要是检测垃圾的渗滤液、填埋气体、地表水、地下水、大气、填埋物、堆体沉降、苍蝇密度等有关情况。
结语
由于本人的学术水平有限，收集的资料不够全面，专业背景知识浅薄，论文中难免存在许多问题，希望各位老师和同学斧正。
两周的课程设计时间不长，但我的确从中掌握了很多课堂中学习不到的知识。通过这次的课程设计我更加了解垃圾处理的整体过程，通过查阅资料、相互讨论、答疑等多种手段完成的这次课程设计，系统的强化了我在知识和理论的盲点与不足，提高了对设计的统筹规划、细心处理的方法实践技术。对以后的毕业设计和工作中的重点分析打下了坚实的基础。

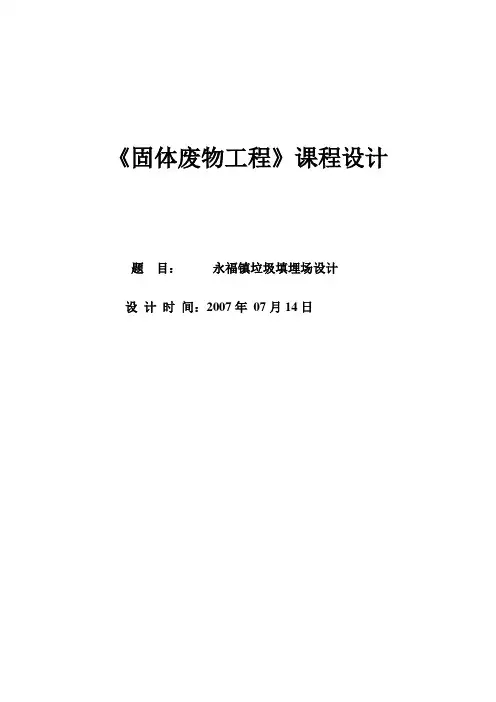

《固体废物工程》课程设计 题目：永福镇垃圾填埋场设计 设计时间：2007年07月14日
目录 1.概论 1.1项目简况 (4) 1.2设计依据及主要设计资料 (4) 1.2.1设计依据 (4) 1.2.2基础资料 (4) 1.2.3采用的主要标准和规范 (4) 1.3城市概况及自然条件 (5) 1.3.1城市概况 (5) 1.3.2城市总体规划 (5) 1.3.3自然条件 (6) 1.4城市环卫设施现状 (7) 1.4.1垃圾清运 (7) 1.4.2垃圾成分 (7) 1.4.3现有垃圾堆放场 (7) 1.5建设的必要性 (7) 1.5.1存在的主要问题 (7) 1.5.2建设的必要性 (8) 1.6建设原则及指导思想 (8) 2.总体设计 (8) 2.1工程规模 (8) 2.1.1服务人口及面积 (8) 2.1.2垃圾产率 (8) 2.1.3垃圾产生量预测 (9) 2.1.4工程规模 (9) 2.2处理方法选择 (9) 2.2.1处理方法简述 (9) 2.2.2处理方法选择 (9) 2.3场址选择 (9) 3.垃圾处理场工程设计 (9) 3.1工程内容 (10) 3.2卫生填埋场 (11) 3.2.1库容及使用年限 (12) 3.2.2填埋工艺 (12) 3.2.3覆盖材料 (12) 3.2.4填埋场主要机械设备 (12) 3.2.5防渗工程（水平防渗及垂直防渗） (12) 3.2.6渗滤液收集系统及调节池 (13) 3.2.7地下水层排 (16) 3.2.8填埋气体导排 (17) 3.2.9防洪工程设计（截洪沟） (18)
3.2.10垃圾坝及截污坝 (19) 3.2.11垃圾填埋场终场处理 (19) 4.环境保护与环境监测 (20) 4.1环境质量现状 (20) 4.2环境保护设计依据 (21) 4.3设计执行的环保标准 (21) 4.4主要污染物和主要污染源 (21) 4.5环境保护措施 (22) 4.6施工期环境影响简要分析 (23) 4.7生态保护（影响及措施） (23) 4.8环境监测 (23) 5．设计计算书 (24) 5.1总体设计 (25) 5.1.1服务人口 (26) 5.1.2垃圾产生量 (26) 5.2垃圾填埋场工程设计 (26) 5.2.1库容 (26) 5.2.2使用年限 (27) 5.2.3渗滤液及气体的产生量 (27) 5.2.4渗滤液及气体的收集设备 (28) 5.2.5调节池的容积 (29) 5.3防洪工程 (29) 5.4防渗工程 (35)
Content 前言 (1) 1、绪论 (3) 1.1生活垃圾概述 (3) 1.2生活垃圾处理与处置方法 (4) 2、工程概况 (5) 2.1工艺选择 (5) 2.2项目设计原始资料 (6) 2.3项目设计要求 (8) 3、填埋场的选址 (8) 3.1场址禁设地区 (8) 3.2选址条件 (9) 3.3场址比选与场址确定 (9) 3.4地址的选定与所需的容积 (10) 4.填埋场的地基与防渗 (12) 4.1防渗工程 (12) 4.2水平防渗 (12) 4.3垂直防渗 (16) 5. 渗滤液的产生及收集处理 (18) 5.1垃圾渗滤液概念和来源 (18) 5.2垃圾渗滤液的水质特征 (18) 5.3渗滤液收集系统 (19)
5.4渗滤液产生量的计算 (19) 5.5工艺选择 (21) 6、填埋气体收集导排及利用 (21) 6.1填埋场封场系统设计 (21) 7、填埋作业设备选择 (22) 7.1推土摊铺设备的选择 (22) 7.2压实设备的选择 (22) 7.3取土设备的选择 (23) 7.4喷药和洒水设备的原则 (23) 7.5其他设备的选择 (23) 8、封场工程 (24) 8.1填埋场的封场系统设计 (24) 8.2填埋场封场后的土地回用 (25) 9、环境保护与检测 (26) 附图 (27)
前言 一、设计目的 进一步加强对固体废物固体废物处理与处置课程的认识，通过工程设计训练，强化课堂知识，培养解决复杂工程问题的能力。 二、设计内容 1、城市生活垃圾填埋场的场址选择和总体设计（填埋区库区场底工艺平面布置图、库区堆填规划平面布置图）； 2、填埋场防渗系统设计（包括场底防渗结构布置图、库底与边坡防渗结构布置图、边坡锚固平台处防渗结构布置图、库区周边锚固沟处防渗结构布置图，封场）； 3、垃圾渗滤液处理系统设计（包括工艺流程选择、主要构筑物尺寸、主要设备选型）。 三、设计条件 1、设计题目：阳江市600吨/天城市生活垃圾卫生填埋场主体设计 2、原始数据及操作条件要求：规划用地总面积247400平方米，填埋高度45米。 四、主要工作内容 1、城市生活垃圾填埋场的场址选择和总体设计； 2、填埋场防渗系统设计； 3、垃圾渗滤液处理系统设计； 4、绘制符合规范的工程图； 5、编制课程设计说明书。
机械制造工艺学课程设计目得、内容与要求 1 课程设计得目得 学生通过设计能获得综合运用过去所学过得全部课程进行机械制造工艺及结构设计得基本能力,为以后做好毕业设计、走上工作岗位进行一次综合训练与准备。它要求学生全面地综合运用本课程及有关选修课程得理论与实践知识，进行零件加工工艺规程得设计与机床夹具得设计。其目得就是: （1）培养学生综合运用机械制造工程原理课程及专业课程得理论知识,结合金工实习、生产实习中学到得实践知识，独立地分析与解决机械加工工艺问题,初步具备设计中等复杂程度零件工艺规程得能力。 （2)培养学生能根据被加工零件得技术要求,运用夹具设计得基本原理与方法,学会拟订夹具设计方案,完成夹具结构设计,进一步提高结构设计能力。 (3)培养学生熟悉并运用有关手册、图表、规范等有关技术资料得能力。 （4)进一步培养学生识图、制图、运算与编写技术文件得基本技能。 （5)培养学生独立思考与独立工作得能力,为毕业后走向社会从事相关技术工作打下良好得基础。 ２课程设计得内容与要求 ２、１课程设计得内容 课程设计题目通常定为:设计××零件得机械加工工艺规程及相关工序得专用夹具。零件图样、生产纲领与生产条件就是设计得主要原始资料，由指导教师提供给学生。零件复杂程度以中等为宜,生产类型为成批生产。 学生根据教师设计任务书中规定得设计题目,分组进行设计，按照所给零件编写出相应得加工工艺规程,设计出其中由教师指定得一道重要工序（如:工艺规程中所要求得车、铣、钻夹具中得一种)得专用夹具，并撰写说明书。学生在指导教师得指导下，参考设计指导书，认真地、有计划地、独立按时完成设计任务. 具体设计内容如下: １。对零件进行工艺分析,拟定工艺方案,绘制零件工作图1张。 ２．确定毛坯种类及制造方法，绘制毛坯图１张。 3。拟定零件得机械加工工艺过程,选择各工序加工设备及工艺装备（刀具、夹具、量具、辅具），确定某一代表工序得切削用量及工序尺寸.编制机械加工工艺规程卡片（工艺过程卡片与工序卡片)1套。 4．设计重要工序中得一种专用夹具，绘制夹具装配总图与大件零件图(通常为夹具体）各１张。 5.撰写设计说明书1份. 2、2课程设计中对学生得要求
环境工程专业生产实习 工程设计 生活垃圾填埋场设计说明书 姓名：郝飞 麻太刚 王屿
姜浩 指导教师：董军、迟子芳2014 年8 月
目录 生活垃圾填埋场设计说明书 (1) 一．工程概况 (1) 1.1项目背景 (1) 1.1.1城市地理位置及自然条件概况 (1) 1.1.2社会经济现状 (1) 1.1.3城市发展基本情况 (3) 1.1.4环境卫生现状 (3) 1.2工程设计主要内容 (4) 1.3方案设计依据和原则 (4) 1.3.1采用主要规范及标准 (4) 1.3.2方案设计原则 (5) 1.4设计特点 (6) 1.4.1总平面布置特点 (6) 1.4.2污染控制技术特点 (6) 1.4.3雨污分流及渗滤液处理技术 (6) 1.4.4卫生填埋工艺 (7) 1.4.5环境污染控制措施 (7) 二．厂址选择与确定 (7) 2.1 厂址选择要求 (8) 2.2 厂址选择与确定 (9) 三．工艺设计 (9) 3.1 建设规模以及服务年限 (9) 3.2 覆盖土来源 (10)
3.3 填埋方案 (10) 四．主体工程设计 (12) 4.1 场底处理及边坡平整 (12) 4.1.1 场地平整 (12) 4.1.2 边坡平整 (12) 4.2 防渗 (12) 4.3.渗滤液收排系统 (13) 4.3.1渗滤液收排系统的作用 (13) 4.3.2渗滤液收排系统的结构 (14) 4.3.3渗滤液收排系统的类型选择 (14) 4.4 场外排水系统 (15) 4.5 场外排水系统 (16) 4.6 垃圾渗滤液处理 (16) 五．辅助设施设计 (16) 5.1 调节池 (16) 5.2 截污坝 (17) 5.3 垃圾拦挡坝 (17) 5.4污水处理站和渗滤液处理站 (17) 5.4.1 污水处理站 (17) 5.4.2 渗滤液处理站 (17) 5.5 垃圾填埋场气体处理 (18) 5.6 覆土备料场地 (21) 5.7地磅站布置 (21) 5.8 道路设计 (21) 六．封场技术方案 (21)
课程名称：固体废物处理与处置课程设计 设计题目：崇明县生活垃圾填埋场设计 班级：55388799 学号：05793346 学生姓名：XXX 设计时间：2011.11.5-2011.11.14 指导教师：XX XXX
目录 一■前言------------------------------------------------------ P 1-2 1.1固体废物的来源与分类 1.2固体废物的危害 1.3固体废物处理的方法 二■工程概况--------------------------------------------------- P 2-3 2.1项目背景 22课程设计目的 2.3设计要求 2.4项目设计原始资料 三■设计计算-------------------------------------------------- P 4-7 3.1填埋场容积计算 3.2渗滤液产生量的计算 3.3填埋气体产生量的计算 四■卫生填满场的设计------------------------------------------ P 7-8 4.1处理对象 4.2填埋场的选址 五. 填埋场的防渗 ---------------------------------------------- P 8-12 5.1防渗方式 5.2防渗材料 5.3防渗结构 六. ------------------------------------------------------------ 渗滤液的产生及收集处理---------------------------------------------- P 12-13 6.1渗滤液的特点 6.2渗滤液的收集 6.3渗滤液的处理 七. ------------------------------------------------------------ 填埋气体的产生与收集处理-------------------------------------------- P 13-14 7.1填埋气的组成 7.2填埋气的收集系统 7.3填埋场气的导排 八■终场覆盖-------------------------------------------------- P 14 8.1填埋场封场系统设计 8.2填埋场封场后的土地回用
目录设计说明书 1、绪论 生活垃圾 生活垃圾处理与处置方法 卫生填埋场概述 2、工程概况 项目背景 项目设计原始资料 项目设计要求 设计计算书 3、填埋场的选址 选址的考虑因素 选址的程序 地址的选定与所需的容积 4.填埋场的地基与防渗 填埋区基底工程 填埋场的防渗系统 防渗材料 防渗系统的构造 5. 渗滤液的产生及收集处理 垃圾渗滤液概念和来源
垃圾渗滤液的水质特征 渗滤液收集系统 渗滤液产生量的计算 渗滤液调节池设计 6.填埋气体的产生与收集处理 填埋气的组成 填埋气体产生量的预测 填埋场气体的收集与导排 7.终场覆盖 填埋场封场系统设计 填埋场封场后的土地回用 8.封场后续工作 结语 参考文献 附图 主要符号说明 1、绪论 生活垃圾概述 生活垃圾，是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。生活垃圾一般可分为四大类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。 城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮
业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。 固体废物，特别是有害固体废物，如处理、处置不当，其中的有害物质可以通过环境介质——大气、土壤、地表或地下水体进入生态系统形成污染，对人体产生危害，同时破坏生态环境，导致不可逆生态变化。 （1）对土壤环境的影响：固体废物不加利用，任意露天堆放，不但占用一定的土地，导致可利用土地资源减少，而且如填埋处理不当，不进行严密的场地工程处理和填埋后的科学管理，容易污染土壤环境。 （2）对水体环境的影响：固体废物可随地表径流进入河流湖泊，或随风迁徙落入水体，从而将有害物质带入水体，杀死水中生物，污染人类饮用水水源，危害人体健康；固体废物产生的渗滤液危害很大，它可进入土壤污染地下水，或直接流入河流、湖泊或海洋，造成水资源的水质型短缺。 （3）对大气环境的影响：对方的固体废物中的细微颗粒、粉尘等可随风飞扬，进入大气并扩散到很远的地方；一些有机固体废物在适宜的温度和湿度下还可发生生物降解，释放出沼气，在一定程度上消耗其上层空间的氧气，使植物衰败；有毒有害废物还可发生化学反应生成有毒气体，扩散到大气中危害人体健康。 生活垃圾处理与处置方法 焚烧法是一种高温热处理技术，即以一定量的过剩空气与被处理的有机
《固体废物处理与利用》 课程设计 ————垃圾填埋场设计 （45万人口） 院系：生化工程系 学生：朱会朱婷婷 专业：环境监测与治理技术 班级： 09 环监（2）班 学号：0905010239 0905010240 指导老师：于卫东
前言 随着城市的发展，城市人口激增，生活垃圾产生量呈迅速上升趋势，为解决堆放问题，筹建一座垃圾卫生填埋场，主要用于填埋生活垃圾，采用厌氧填埋。其结构简单，操作方便，工程造价低，可回收甲烷等气体，故设计厌填埋方式。 对产生的滤液采用厌氧+MBR+纳滤等工艺，处理后确保出水达标，还能适应不同季节，年份渗滤液浓度波动，工艺流程简单，占地少运行维护费用低，自动控制程度高，对气体进行收集，用于发电或供热。通过卫生填埋实现城市生活垃圾的减量化，无害化，以改善市环境质量现状，快速现代化进程。 某地区垃圾填埋场
目录 1.概论 1.1设计背景…………………………………………………………………… 1.1．城市生活垃圾 1.1.1生活垃圾的定义…………………………………………………………………… 1.1.2生活垃圾的组成………………………………………………………… 1.1.3生活垃圾处理的主要特点……………………………………………… 1.1.4城市垃圾处理概论………………………………………………………………… 1.1.5城市垃圾成份…………………………………………………………… 1.1.6城市垃圾处理存在的问题……………………………………………… 1.2.垃圾卫生填埋 1.2.1垃圾卫生填埋的定义……………………………………………………………… 1.2.2垃圾卫生填埋的容……………………………………………………………… 1.2.3垃圾填埋场的分类………………………………………………………………… 1.2.4垃圾卫生填埋场的选址…………………………………………………………… 1.3填埋场的防渗 1.3.1垃圾卫生填埋场的防渗系统……………………………………………………… 1.3.2渗滤液的产生与污染控制………………………………………………………… 1.3.3渗滤液的处理系统………………………………………………………………… 1.4垃圾填埋气及其利用 1.4.1垃圾填埋气的特点………………………………………………………………… 1.4.2填埋气体的利用…………………………………………………………………… 1.5垃圾卫生填埋场的运行管理 1.5.1拉圾卫生填埋场运行前的准备……………………………………………… 1.5.2垃圾填埋操作……………………………………………………………………… 1.5.3垃圾填埋辅助工程………………………………………………………………… 1.5.4垃圾填埋设备……………………………………………………………… 1.6垃圾卫生填埋场的封场及封场后维护……………………………………… 1.6.1填埋场封场………………………………………………………………………… 1.6.2填埋场封场后的维护……………………………………………………………… 1.6.3防洪、导排系统………………………………………………………………………总结及建议 1.7设计规与注意事项 1.8结论及建议 1.9参考文献 总体设计 2.1总体设计……………………………………………………………………… 2.2.1服务人口……………………………………………………………………………… 2.2.2人均垃圾日产生率……………………………………………………………………
序言 课程设计是我们在学完大学的全部课程后进行的.是我们对大学四年的学习的一次深入的综合性的总考核，也是一次理论联系实际的训练.这次设计使我们能综合运用机械制造工艺学中的基本理论，并结合实习中学到的实践知识.独立地分析和解决工艺问题，初步具备了设计一个中等复杂程度零件，床法兰盘的工艺规程的能力和运用夹具设计的基本原理和方法，拟订夹具设计方案，完成夹具结构设计的能力。也是熟悉和运用有关手册、图表等技术资料及编写技术文件等基本技能的一次实践机会。因此，它在我们大学生活中占有重要地位。就我个人而言，我也希望通过这次设计对自己未来将从事的工作进行一次适应性心理，从中锻炼自己分析问题，解决问题的能力。对未来的工作发展打下一个良好的基础。 第一章零件分析 一﹑零件的功用分析 题目所给的零件是法兰盘，法兰盘起联接作用是车床上的重要零件。 二﹑零件的工艺分析 从零件图看，法兰盘是一回转体零件,有一组加工表面,这一组加工表面以 mm为 φ200.045 中心,包括: 两个φ
艺工程、简化工艺装备结构与种类、提高生产效率。 1.粗基准的选择 选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余量；二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个要求常常是不能兼顾的。但对于一般的轴类零件来说，以外圆作为粗基准是完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有足够的余量。应选加工余量最小的面为粗基准，这就是粗基准选择原则里的余量足够原则。现选取Φ45mm外圆柱面和端面作为粗基准。在车床上用带有子口的三爪卡盘夹住工件消除工件的六个自由度，达到完全定位。 2．精基准的选择 主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸换算，这在以后还要专门计算，此处不在重复。 三、选择加工方法 1.面的加工 面的加工方法有很多，有车，铣，刨，磨，拉等。对于上下端面和Φ90距离轴线为24和30mm的2个平面，粗糙度要求较高。前者可以用车床车，后面可以用铣床铣，然后精沙精磨达到要求；后者在铣床洗后再到磨
固废课设垃圾填埋场设 计 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
1.选址和计算 填埋场的选址总原则是应以合理的技术、经济方案，尽量少的投资，达到最理想的经济效益，实现保护环境的目的。必须加以考虑的因素有：运输距离、场址限制条件、可以使用的土地容积、入场道路、地形和土壤条件、气候、地表和水文条件、当地环境条件以及填埋场封场后场地是否可被利用。 （1）运输距离：运输距离是选择填埋场地的重要因素，对废物管理系统起着重要作用。尽管运输距离越短越好，但也要综合考虑其他各个因素。 （2）场址限制条件：场址至少应位于居民区1km（参照德国标准）以外或更远。 （3）可用土地面积：填埋场场地应选择具有充足的可使用面积的地方，以利于满足废物综合处理长远发展规划的需要，应有利于二期工程或其他后续工程兴建使用。尽管没有填埋场大小的法律规定，填埋场地也要有足够的使用面积，包括一个适当大小的缓冲带，并且一个场地至少要运行五年。 （4）出入场地道路：由于通常适合填埋场的场地不再城市已建的道路附近，因此，建设出入填埋场的道路和使用长距离的运输车成为填埋场选址的重要因素。 （5）地形、地貌及土壤条件：不宜选址在地形坡度起伏变化大的地方和低洼汇水处，原则上的地形的自然坡度不应大于5%。 （6）气候条件:填埋场场址的选择应考虑在温和季节的主导风向。 （7）地表水水文:所选场地必须在百年一遇的地表水域的洪水标高泛滥区或最大洪泛区之外，或应在可预见的未来建设水库或人工蓄水淹没和保护区之外。填埋场的场地必须是位于饮用水保护区、水体和洪水区之外，并且必须在春潮区之外、泥炭沉积超过1m 的沼泽区之外。还应建在地下水位以上。最佳的填埋场场址位置是在封闭的流域内，这对地下水资源造成的风险最小。 （8）地质和水文地质条件：场址应选在渗透性弱的松散岩层基础上，天然地层的渗透性系数最好能达到10-8m/s以下，并具有一定厚度。 （9）但地环境条件：填埋场场地位置选择，应在城市工农发展规划区、风景规划区、自然保护区之外；印在供水水源保护区和供水远景规划区之外；应具备较有利交通条件。 （10）地方公众：可通过自发的协议来达到，也可在废物处理合同中加以规定。 选址的程序 （1）资料搜集 （2）野外勘探 （3）预选场地的社会、经济和法律条件调查 （4）预选场地可行性研究报告 （5）预选场地的初堪工作 （6）预选场地的综合地质条件评价技术报告 （7）工程勘察阶段 地址的选定与所需容积 目前该城市人口70万，人口增长率%，垃圾填埋场服务年限为20年，覆土与垃圾压实之比为1:5，填埋高度为10m，地上3m，地下7m，取W为0.6kg/d*人，垃圾增长速率%。该地区主导风向为西北风，因此生活和管理设施宜集中布置并处于夏季主导风向的上风向，即垃圾填埋场的西北角，以减少对人们的影响。 每年所需的场地体积为： 第n年人口=70*（1+）n 单位：万
~ 机械制造工艺学课程设计任务书 设计题目：拨叉（二）（CA6140） 机械加工工艺规程编制及工装设计（年产量：4,000件） 设计内容： 1.编制机械加工工艺规程，填写工艺文献1套，绘 制零件毛坯图1张 2.设计夹具1套，绘制夹具装配图和主要结构零 件 图各1张 " 3.撰写课程设计说明书1份 设计时间： [
前言 机械制造工艺学课程设计是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计，汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解，并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的 设计目的： 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。同时，也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的： ； 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。 一．零件的分析 （一）、零件的作用： 题目给定的拨叉（CA6140）位于车床变速机构中，主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程：拨叉零件是在传动系统中拨动滑移齿轮，以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 — （二）、零件的工艺分析 CA6140车床拨叉（二）共有两个加工表面，它们之间有一定的位置
目录设计说明书 1、绪论 1.1生活垃圾 1.2生活垃圾处理与处置方法 1.3卫生填埋场概述 2、工程概况 2.1项目背景 2.2项目设计原始资料 2.3项目设计要求 设计计算书 3、填埋场的选址 3.1选址的考虑因素 3.2选址的程序 3.3地址的选定与所需的容积 4.填埋场的地基与防渗 4.1填埋区基底工程 4.2填埋场的防渗系统 4.3防渗材料 4.4防渗系统的构造 5. 渗滤液的产生及收集处理 5.1垃圾渗滤液概念和来源
5.2垃圾渗滤液的水质特征 5.3渗滤液收集系统 5.4渗滤液产生量的计算 5.4.1渗滤液产生量的计算 5.4.2渗滤液调节池设计 6.填埋气体的产生与收集处理6.1填埋气的组成 6.2填埋气体产生量的预测 6.3填埋场气体的收集与导排 6.3.1填埋场的导排方式及选择 6.3.2填埋场气体收集系统的设计 7.终场覆盖 7.1填埋场封场系统设计 7.2填埋场封场后的土地回用 8.封场后续工作 结语 参考文献 附图 主要符号说明
1、绪论 1.1生活垃圾概述 1.1.1生活垃圾的定义 生活垃圾，是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。生活垃圾一般可分为四大类：可回收垃圾、厨余垃圾、有害垃圾和其他垃圾。 城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。 1.1.1生活垃圾的危害 固体废物，特别是有害固体废物，如处理、处置不当，其中的有害物质可以通过环境介质——大气、土壤、地表或地下水体进入生态系统形成污染，对人体产生危害，同时破坏生态环境，导致不可逆生态变化。 （1）对土壤环境的影响：固体废物不加利用，任意露天堆放，不但占用一定的土地，导致可利用土地资源减少，而且如填埋处理不当，不进行严密的场地工程处理和填埋后的科学管理，容易污染土壤环境。 （2）对水体环境的影响：固体废物可随地表径流进入河流湖泊，或随风迁徙落入水体，从而将有害物质带入水体，杀死水中生物，污染人类饮用水水源，危害人体健康；固体废物产生的渗滤液危害很大，它可进入土壤污染地下水，或直接流入河流、湖泊或海洋，造成水资源的水质型短缺。 （3）对大气环境的影响：对方的固体废物中的细微颗粒、粉尘等可随风飞扬，进入大气并扩散到很远的地方；一些有机固体废物在适宜的温度和湿度下还可发生生物降解，释放出沼气，在一定程度上消耗其上层空间的氧气，使植物衰败；有毒有害废物还可发生化学反应生成有毒气体，扩散到大气中危害人体健康。 1.2生活垃圾处理与处置方法 1.2.1焚烧 焚烧法是一种高温热处理技术，即以一定量的过剩空气与被处理的有机废物在焚烧炉内进行氧化燃烧反应，废物中有还有毒物质在800——1200℃的高温下氧化、热解而被破坏，是一种可同时实现废物
固废处理课程设计说明书 1010741217 杨菁全一、绪论 （一）服务人口数、生活垃圾产量及特点 上海市奉贤区2012年人口共计112.99万人，根据上海市奉贤区人口调查历年人口调查情况，以6%的人口增长率递增，到2030年有322.51万人左右，按人均垃圾产生量为0.89 kg/（人?d），且该值在15年内保持变化不大，则15年间奉贤区生活垃圾产量为1069.11 万吨。 服务面积人口采用下式计算: \A n=A o x（i + py 式中： A n――第n年的服务人口数，人 A。一一初始服务人口是，人（本区初始服务人口数A0为112.99万人） P ――机械增长率（根据上海奉贤市人口调查历年人口，本次设计中，增长率为6% ） n ------ 第n年，年 历年人口计算结果如下：
其中年的数据明显高于其他年份的原因： 1上海应用技术学院新校区建成，来了很多师生。 2外来人口占了总人口的48.7%，外来人口的增多导致总人口的增多。 预测人口增长率为6%，其原因： 1外来人口显逐年递增的趋势，由于务工经商，工作调动，学习培训，随迁家属，婚姻 婚嫁等原因来此居住的人越来越多 2南桥新城是上海市"十二五"期间重点推进建设的三大新城之一，规划人口为75万,
预计南桥新城建成后将会有更多的入住奉贤。 3随着高校的扩招，学校师生人口数将会增加。 4十八届三中全会提出开放单独二胎的新政策实行后，会有更多的新生儿，人口数量随之增加。 垃圾产生量采用下式计算： Wn= （An a）/1000 式中： Wn ――第n年的日产垃圾量，t/d a ------ 第n年的垃圾人均日产率，kg/（d ? p）
机械制造工艺学课程设计任务书 设计题目:拨叉(二)(CA6140) 机械加工工艺规程编制及工装设计(年产量:4,000件) 设计内容: 1、编制机械加工工艺规程,填写工艺文献1套,绘制零件毛坯图1张 2、设计夹具1套,绘制夹具装配图与主要结构零 件 图各1张 3、撰写课程设计说明书1份 设计时间: 前言
机械制造工艺学课程设计就是在我们完成了大学的全部基础课程、技术基础课以及大部分专业课之后进行的。通过机床加工工艺及夹具设计,汇总所学专业知识如一体(如《机械零件设计》、《金属切削机熟悉与理解,并为以后的实际工作奠定坚实的基础！床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的 设计目的: 机械制造工艺学课程设计,就是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论与夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题与解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具的训练,提高结构设计的能力。 3、课程设计过程也就是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 一.零件的分析
(一)、零件的作用: 题目给定的拨叉(CA6140)位于车床变速机构中,主要起换挡使主轴回转运动按照工作者的要求进行工作。工作过程:拨叉零件就是在传动系统中拨动滑移齿轮,以实现系统调速。转向。其花键孔?25与轴的配合来传递凸轮曲线槽传来的运动。零件的2个交叉头补位与滑移齿轮相配合。 (二)、零件的工艺分析 CA6140车床拨叉(二)共有两个加工表面,它们之间有一定的位置要求。 1、一花键孔的中心线为基准的加工面 这一组面包括?25H7的六齿方花键孔、?22H2的花键低空及两
呼伦贝尔扎兰屯市垃圾填埋场设计说明书 学校：北京工商大学 学院及院系：食品学院环境系 目录 1.绪论
1.1生活垃圾 1.1.1生活垃圾定义 1.1.2生活垃圾的危害 1.2生活垃圾的处理与处置方法 1.2.1焚烧 1.2.2堆肥 1.2.3卫生填埋 1.3卫生填埋场概述 2.工程概述 2.1项目背景 2.2项目设计原始资料 3填埋场的选址 3.1选址的考虑因素 3.1.1运输距离 3.1.2场址限制条件 3.1.3土地面积 3.1.4出入场地道路 3.1.5地形、地貌及土壤条件 3.1.6气候条件 3.1.7地表水水文 3.1.8地质和水文地质条件 3.1.9地方公众 3.2 选址的程序 3.3地址的选定及其所需容积（未完，根据实际情况） 4.填埋场的地基与防渗 4.1填埋区基底工程 4.2填埋场的防渗系统 4.3防渗材料 4.4防渗系统构造 4.5场地防渗系统方案的选定
5.渗滤液的产生与收集处理5.1垃圾渗滤液的概况及来源5.2垃圾渗滤液的水质特征5.3渗滤液收集系统 5.3.1渗滤液收集系统的作用 5.3.2收集系统的构造 5.4渗滤液的计算 5.4.1渗滤液的产生量的计算 6.填埋气体的产生与收集6.1填埋气的组成 6.2填埋气体产生量的预测 6.3填埋场的气体收集系统 7.终场覆盖 7.1填埋场的封场系统设计7.2填埋场封场后的土地回用 正文： 1.绪论
1.1生活垃圾概述 1.1.1生活垃圾定义 生活垃圾是指在日常生活中或者为日常生活提供服务的活动中产生的固体废物以及法律、行政法规规定视为生活垃圾的固体废物。 生活垃圾一般可分为四大类：可回收垃圾、厨房垃圾、有害垃圾和其它垃圾。 城市生活垃圾亦称城市固体废物，是由城市居民家庭、城市商业、餐饮业、旅馆业、旅游业、服务业，以及市政环卫系统、城市交通运输、文教机关团体、行政事业、工矿企业等单位所排出的固体废物。其主要组成为：厨余物、废纸屑、废塑料、废橡胶制品、废编织物、废金属、玻璃陶瓷碎片、庭院废物、废旧家用电器、废旧家具器皿、废旧办公用品、废日杂用品、废建筑材料、给水排水污泥等。 1.1.2 生活垃圾的危害 固体废物，特别是有害固体废物，如处理、处置不当，其中的有害物质可以通过环境介质——大气、土壤、地表或地下水体进入生态系统形成污染，对人体产生危害，同时破坏生态环境，导致不可逆生态变化。 （1）对土壤环境的影响：固体废物不加利用，任意露天堆放，不但占用一定的土地，导致可利用土地资源减少，而且如填埋处理不当，不进行严密的场地工程处理和填埋后的科学管理，容易污染土壤环境。 （2）对水体环境的影响：固体废物可随地表径流进入河流湖泊，或随风迁徙落入水体，从而将有害物质带入水体，杀死水中生物，污染人类饮用水水源，危害人体健康；固体废物产生的渗滤液危害很大，它可进入土壤污染地下水，或直接流入河流、湖泊或海洋，造成水资源的水质型短缺。 （3）对大气环境的影响：对方的固体废物中的细微颗粒、粉尘等可随风飞扬，进入大气并扩散到很远的地方；一些有机固体废物在适宜的温度和湿度下还可发生生物降解，释放出沼气，在一定程度上消耗其上层空间的氧气，使植物衰败；有毒有害废物还可发生化学反应生成有毒气体，扩散到大气中危害人体健康 1.2 生活垃圾处理与处置方法 1.2.1 焚烧 焚烧法是一种高温热处理技术，即以一定量的过剩空气与被处理的有机废物在焚烧炉内进行氧化燃烧反应，废物中有还有毒物质在800——1200℃的高温下氧化、热解而被破坏，是一种可同时实现废物无害化、减量化和资源化的处理技术。 1.2.2 堆肥
设计输出轴零件的机械加工工艺规程 一、初步分析 1．零件图样分析 1)两个mm 024 .0011.060++φ的同轴度公差为mm 02.0φ 2)mm 05.004.54+φ与mm 024 .0011.060++φ同轴度公差为mm 02.0φ 3)mm 021.0002.080++φ与mm 024 .0011.060++φ同轴度公差为mm 02.0φ 4)保留两端中心孔 5)调质处理28—32HRC 6)材料45 2．输出轴机械加工工艺过程卡片 3．工艺分析 1)该铀的结构比较典型，代表了一般传动轴的结构形式， 其加工工艺过程具有普遍性。 在加工工艺流程中，也可以采用粗车加工后进行调质处理 2)图样小键槽未标注对称度要求．但在实际加工小应保证 mm 025.0±的对称度。这样便于与齿轮的装配，键槽对称度的 检查，可采用偏摆仪及量块配合完成，也可采用专用对称度检具 进行检查。 3)输出轴各部向轴度的检查，可采用偏摆仪和百分表综合 进行检查。
二、工艺设计 该步骤主要拟定工艺路线，并对加工设备与工艺装备进行选择，以及填写工艺过程卡片 1、定位基准的选择 ①粗基准的选择 粗基准的选择有如下四点要求，保证相互位置要求的原则，保证加工表面加工余量合理分配的原则，便于工件装夹原则，一般不得重复使用原则。 该轴选取左端为粗基准，便于装夹。 ②精基准的选择 精基准的选择有如下五条原则，基准重合原则，统一基准原则，互为基准原则，自为基准原则，便于装夹原则。 该轴在精车加工中选取两端和与其对应的中心孔为精基准，采用互为基准原则，提高轴的同轴度，在磨削加工过程中，采用两顶尖为精基准，保证该轴各轴段的同轴度要求。 2、加工方法的选择 加工方法的选择根据加工表面、零件材料和加工精度以及生产率的要求，考虑现有工艺
现代垃圾填埋场课程设计 适用于环境工程专业 姓名： 学号： 班级： 日期：
一、课程设计任务书 1、课程设计题目 现代垃圾填埋场设计 2、课程设计目的 通过课程设计进一步消化和巩固《现代垃圾填埋场设计》课程所学内容，并使所学的知识系统化。通过实际了解现代垃圾填埋场设计的内容、方法及步骤，培养学生进行现代垃圾填埋场场址选择、垃圾产生量估算、防渗工程设计、渗滤液产生量及收集导排系统设计、填埋气体产生量及收集导排系统设计、封场工程设计以及编写设计说明书的能力。 3、原始资料 A市位于我国北方，多年平均气温14.1℃，极端最低气温-16.2℃，极端最高气温43.0℃。6-8月份降雨量占全年的46.3%，年平均降水量500-580 mm，日最大降雨量180 mm，年平均蒸发量为1840.0mm。冬季主导风向：偏北风，夏季主导风向：偏南风，年均风速3.4m/s，最大风速为22 m/s。 2013城市人口14万人，平均垃圾产量0.8~1.2 kg/d；人口增长率自设，该城市生活垃圾成份见下表。 生活垃圾成份表(%) 有机成份可回收成份无机成份植物木质纤维纸张铁渣塑料玻璃灰渣 22.8 0.9 1.3 3.1 0.6 5.6 1.2 64.5 25.0 10.5 64.5 根据建设部CJJI7—2004《城市生活垃圾卫生填埋技术标准》和GB1 6889—2008《生活垃圾填埋污染控制标准》对城市生活垃圾填埋场场址的要求，以及《城市总体规划》的要求，进行了实地反复踏勘，
初步拟定了三处预选地。三处预选场址分别如下： （l）1#垃圾处理场址 该场址位于城西郊，交通方便，离城约3km，在某公路旁，进场公路已修通。山谷中多为荒地，建场过程中不占农田、不毁林。但是，处于城主导风向的上风向，建场后会污染城大气环境。经地质专家实地勘察，场地地质条件差，大部分为强透水层。场址位于某水库附近约0.5km左右。某水库为城及城近郊居民生活饮用水水源。垃圾渗沥液会流入该水库内。 （2）2#垃圾处理场址 2#垃圾处理场址位于城东郊，地处某山附近，距城约5公里。位于至某镇的公路旁，交通方便，无需修筑进场道路。城主导风向的下风向，修建垃圾填埋场后不会污染城大气环境。此场址填埋操作面积大，汇水面积小，填埋库容大，建坝容易。此场址内没有成片的森林，基本上以荒地为主，不毁林，距离最近的居民有1km。但是，场址地质条件不很理想，大部分属于较强透水层。 （3）3#原垃圾填埋场 该场址位于城市西郊，离城市约有5km，交通方便。进场公路已修通。山谷中多为荒地，建场过程中不占农田、不毁林。且该处土地贫瘠，征地费用低。该场址处于市区主导风向的上风向，原垃圾场已经对城区大气环境产生了一定的影响，该场址自1995年开始堆放垃圾以来，填埋容积已经渐趋耗尽，剩余场地最多只能填埋5年的垃圾。 4、设计内容与要求 （1）服务人口及垃圾产生量计算； （2）填埋场址选择确定； （3）填埋库容及使用年限确定； （4）防渗工程设计，包括防渗材料选择、防渗方式及结构等；
武汉工业学院 课程设计说明书 设计题目：深圳市某生活垃圾处理填 埋场工艺设计 姓名： 学院： 专业：环境工程 学号： 指导老师：
目录 一、概述 (2) 1.1工程概况 (3) 1.2 设计原则与范围 (3) 1.2.1编制原则 (3) 1.2.2处理方案选择原则 (3) 1.3 设计依据 (4) 二、基础资料 (3) 2.1 城市概况 (3) 2.1.1地理位置 (3) 2.1.2交通运输 (3) 2.2 自然条件 (3) 2.2.1 地质构成 (4) 2.2.2 气候条件 (4) 三、垃圾量及人口数量 (4) 四、场址概况 (4) 4.1填埋场类型 (4) 4.2填埋场等级划分与规模确定 (4) 五、总图布置 (5) 5.1 设计原则 (5) 5.2 场区布置方案及特点 (5) 六、卫生填埋库区工程 (6) 6.1 防渗工程 (6) 6.2 渗沥液收集导排系统 (10) 6.3 填埋气体收集导排及利用 (11) 6.4 填埋作业技术 (11) 6.5 防洪工程 (12) 6.6 封场工程 (12) 七、渗沥液处理工程 (14) 7.1 处理工艺 (14) 7.1.1 渗沥液处理方案比较 (15) 7.1.2 渗沥液处理设计水量及水质的确定 (15) 7.1.3 污水处理工艺方案对比 (15) 7.1.4 污水处理工艺方案比较及选择 (17) 八、环境保护与监测 (19) 8.1 设计依据 (19) 8.2 环境污染来源及污染物分析 (20) 28.3 环境监测 (20) 参考文献 (23)
一、概述 1.1工程概况 项目名称：深圳某市生活垃圾卫生填埋场工程 项目场址：深圳市罗湖区清水河下坪谷地（深圳北部） 总用地：1100亩 总库容：1500万立方米 处理规模：平均1600吨/日 服务年限：14年 1.2 设计原则与范围 1.2.1编制原则 城市生活垃圾处理作为城市环境治理和环境保护项目，应在贯彻国家垃圾处理技术政策和城市总体规划指导的前提下，合理选择厂址和处理工艺、严格控制二次污染并防止新的污染产生，使工程的各项指标符合国家的有关法规和标准规定。本项目的编制原则是：1）在认真贯彻执行国家关于城市垃圾处理的法规（条例）和技术标准的同时，结合当地环境卫生事业的发展，根据生活垃圾产生情况科学规划，合理确定建设规模，对生活垃圾实行安全处置，使之真正达到国家规定的垃圾处理要无害化、减量化和资源化的总体目标。 2）坚持因地制宜和科学态度，选择合理的技术路线，采用先进工艺和技术上成熟的设备，确保各类设施互相协调，技术切实可行，降低垃圾处理的建设投资和运行成本，提高项目的社会效益和环境效益。 1.2.2处理方案选择原则 处理方案选择的原则是：技术成熟，工艺简洁，设备可靠，能适
