实训教学指导书
院系：
专业：
班级：
课程名称：
指导教师：
2016 年 4 月 5 日
发动机构造与维修实训指导手册 八、冷却系拆装与检查的维修实训指导书
中南XXX学校汽车运用与发动机教研室 冷 却 系 的 拆 装 与 检 查
安全生产注意事项 一、个人安全 （一）眼睛的防护 在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。 常见的保护眼睛的装备是护目镜和面罩。护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。面罩不仅能够保护眼睛，还能保护整个面部。如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。 注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。 （二）听觉的保护 汽车修理厂是个噪声很大的场所，各种设备如冲击扳手、空气压缩机、砂轮机、发动机等的噪声都很大。短时的高噪声会造成暂时性听力丧失，但持续的较低噪声则更有害。 常见的听力保护装备有耳罩和耳塞，噪声极高时可同时佩戴。一般在钣金车间必须佩戴耳罩或耳塞。 （三）手的保护 手是身体经常受伤的部位之一，保护手要从两方面着手：一是不要把手伸到危险区域，如发动机前部转动的传动带区域、发动机排气管道附近等。二是必要时应戴上防护手套。不同的场合需用不同的防护手套，金属加工用劳保安全手套，接触化学品用橡胶手套。 （四）衣服、头发及饰物 宽松的衣服、长袖子、领带都容易卷进旋转的机器中，所以在修理厂中，首先一定要穿合体的工作服，最好是连体工作服，外套、工装裤也可以，这些工作服比平时衣着安全多了。如果戴领带则要把它塞到衬衫里。 工作时不要戴手表或其他饰物，特别是金属饰物，在进行电气维修时可能会导人电流而烧伤皮肤，或导致电路短路而损坏电子元件或设备。 在工厂内要穿劳保鞋，可以保护脚面不被落下的重物砸伤，且劳保鞋的鞋底是防油、防滑的。 长发很容易被卷入运转的机器中，所以长发一定要扎起来，并戴上帽子。 二、工具和设备安全使用 （一）手动工具的安全使用 手动工具看起来是安全的，但使用不当也会导致事故，如用一字旋具代替撬棍，会导致旋具崩裂、损坏；飞溅物会打伤自己或他人；扳手从油腻的手中滑落，掉到旋转的元件上，再飞出来伤人，等等。 另外，使用带锐边的工具时，锐边不要对着自己和工作同事。传递工具时要将手柄朝向对方。 （二）动力工具的安全使用 所有的电气设备都要使用三相插座，地线要安全接地，电缆或装配松动应及时维护；所有旋转的设备都应有安全罩，以免部件飞出伤人。 在进行电子系统维修时，应断开电路的电源，方法是断开蓄电池的负极搭铁线，这不仅可以保护人身安全，还能防止对电器的损坏。 许多维修工序需要将车辆升离地面，在升起车辆前应确保汽车已被正确支撑，并应使用安全锁以免汽车落下。用千斤顶支起汽车时应当确保千斤顶支撑在汽车底盘大梁部分或较结实的部分。 注意：升起汽车时要先看维修手册，找到正确的支撑点，错误的支撑点不仅危险，而且会破坏汽车的结构。
技工学校教案首页 课题学习任务二车身检测与校正 子任务二汽车车身典型构件拆装（五） 教学活动3车门的拆装与调整 教学目的、要求1．熟悉各类车门的结构 2．熟悉掌握车门拆装常用工具 3．熟练进行车门的拆装和调整 教学重点、难点重点：车门的拆装与调整 难点：熟悉各类车门的结构 授课方法讲授法问答法比较法归纳法引入法任务驱动法 教学参考及教具（含电教设备）《现代汽车钣金技术》 苏州大学出版社多媒体设备
授课执行情况及分析板书设计或授课提纲：
第1 页 讲授法10分钟 5分钟问答法 引入法5分钟组织教学 1、点名，检查学生的工作服穿戴情况 2、强调安全注意事项及上课的纪律 ①进入实习场地，禁止哄闹，私自离开座位； ②上课期间一定要遵守课堂纪律，不做与教学活动无关 的事情； ③教学实习课堂上，未经许可，不允许私自挪动任何物 件； ④使用专用工量具时，注意轻拿轻放，设备放置必须平 稳，防止掉落； ⑤钣金修复前注意检查各安全事项，确保安全的情况下 方可以正式操作，操作过程中一定要遵守安全操作规程， 不得妨碍他人操作，注意保护自己和他人。 入门指导 【1】复习提问 1、汽车车门的种类有哪些？ 2、车门无法关起的原因有哪些？ 【2】新课引入 由于汽车车门长期的使用，产生门板锈蚀、车门铰链 出现磨损，产生车门无法关闭，影响汽车的安全性和美观 性，就要对其进行修复，今天我们就来具体的学习如何对 车门进行拆装与调整。 【3】新课内容 教学活3车门的拆装与调整（五） 学生小组长 核对人数 老师强调 个别提问 任务情境 利用实例，激 发学生兴趣 任务描述 知识准备
第2 页 5分钟讲授法 讲授法10分钟 讲授法5分钟一．基本认识 1、车门的作用、结构分类及特点 （1）、作用：车门是车身的一个独立总成，一般是用绞链 将车门安装在车身上。 （2）、结构：由车门本体、附件和内外装饰件三部分构成。 （3）、车门的结构特点： 1）、车门开关灵活，运动自如，具有足够乘员上、下 车的开度，车门开关应有轻度的节制，能在最大开度和中 间开度的位置上停稳，轿车车门开度一般在60°～70°范 围内，并能保证即使在倾斜路面上车门也能够顺利开启。 2）、车门在锁止时，不得因振动、碰撞而自动开启； 在希望开启时，又很容易打开。 3）、车门应有足够的强度和刚度，不允许因变形、下 沉而影响到车门开关的可靠性。在关门时不得有敲击声， 行驶时不允许产生振动和噪声。 4）、车门与门洞之间应有良好的密封性，雨、雪不能 从车门缝隙中进入车内，并能把灰尘和泥水挡在车外。 5）、有良好的工艺性和维修方便性。 6）、附件布置合理，相互不干涉，使用方便，性能。 （4）、车门的分类： 按车门数量分类： 有二门、三门、四门、五门等多种型式。 按有无窗框车门分类 可分为有框车门与无框车门。 按车门的开启形式 有顺开式车门、移动式车门、折叠式车门和上掀式车 学生通过观 察现象总结 难点 结合实际使 用车型具体 分析讲解 结合实际使 用车型具体 分析讲解
《发动机拆装实训》指导书 主编傅连开 主审黄雄醒 广东机电职业技术学院
2005．8 目录 第一单元基本知识 (1) 课题一常用拆装工具和机具的使用 课题二常用螺栓螺母、锁止件、密封件、轴承的拆装 课题三安全与规范操作 第二单元发动机总成的拆装 (8) 课题一曲柄连杆机构与配气机构 课题二润滑系 课题三冷却系 第三单元发动机的起动试验 (18) 课题一发动机附件的装复 课题二点火正时的安装调整 课题三起动试验
第一单元基本知识 课题一常用拆装工具的使用 一、呆扳手(开口扳手) 1．结构与功用 呆扳手的特点是使用方便，对标准规格的螺栓螺母均可使用。 2．使用要求 (1)使用时应选用合适的呆扳手，大拇指抵住扳头，另四指握紧扳手柄部往身边拉扳，切不可向外推扳，以免将手碰伤。 (2)扳转时不准在呆扳手上任意加套管或锤击，以免损坏扳手或损伤螺栓螺母。 (3)禁止使用开口处磨损过甚的呆扳手，以免损坏螺栓螺母的六角。 (4)不能将呆扳手当撬棒使用。 (5)禁止用水或酸、碱液清洗扳手，应用煤油或柴油清洗后再涂上一层薄润滑脂保管。 二、花扳手（梅花扳手） 1．结构与功用 花扳手的工作部位呈花环状，套住螺母扳转可使六角受力均匀。花扳手适应性强，扳转力大，适用于拆装所处空间狭小的螺栓螺母。对标准规格的螺栓螺母均可使用花扳手拆装，特别是螺栓螺母需用较大力矩拆装时，应使用花扳手。 2．使用要求 (1)使用时，应选用合适的花扳手，轻力扳转时，手势与呆扳手相同；重力扳转时，四指与拇指应上下握紧扳手手柄，往身边扳转。 (2)扳转时，不准在花扳手上任意加套管或锤击。 (3)禁止使用内孔磨损过甚的花扳手。 (4)不能将花扳手当撬棒使用。
车轮拆装实训 一、项目知识衔接 车轮螺栓标准扭矩：103Nm（卡罗拉） 车轮，一般是指由轮毂、轮盘、轮辋和轮胎所组成的总成。 车轮的功用是支持全车的重量，承受驱动力、制动力、以及地面对车轮的各种力，并通过轮胎与路面接触而实现汽车的运动。同时，转向轮还承担引导汽车前进方向的任务。轮毂，是车轮中心安装车轴的部分。它通过轴承装在车桥轴管或转向节上。轮盘，也叫做轮辐，是连接轮毂和轮辋的中间部分。轮辋，是轮毂周围边缘的部分，用来安装轮胎。 根据轮盘结构的不同，车轮可分为圆盘式和辐式两种。 辐式车轮用若干根轮辐或辐条连接轮辋和轮毂。其中，用钢丝辐条的，与自行车和摩托车的车轮相似，曾在老式汽车上广泛采用。用铸造轮辐的，多用于重型汽车。 现代汽车广泛采用圆盘式车轮，轮毂与轮辋用金属轮盘相连，而且通常将轮辋与轮盘做成一个整体。 有的车轮在外侧加有装饰罩，目的是改善车轮的外观。 二、项目教学目标 1、知识目标：了解车轮拆装顺序，并熟悉车轮螺栓力矩的标准值。 2、技能目标：通过本次实训使学生掌握如何安全规范的拆装车轮。 3、职业能力目标：通过学习车轮拆装，逐步培养学生独立操作的能力，提高学生的实验、实训技能水平，以及团队合作能力。 三、实训器材准备实（附图片说明） 卡罗拉汽车一台组合工具一套指针式扭力扳手一把举升机一台 四、教学组织与时间 教学组织：分组教学、详尽指导 教学时间：4课时 五、操作工艺流程（附图片说明）
将汽车开至举升区内，注意车与两举升柱距离尽量相等。 二、举升前准备 1、调整好举升臂和举升垫块，安放车轮挡块。 2、检查车辆周围有无障碍物，确认无障碍物后再举升。 三、拧松车轮紧固螺栓 选用指针式扭力扳手和套筒，加装中接杆，以拉力对角拧松螺栓。 四、举升 车辆稍微举起一段高度，当车轮离地时停止。 五、离地时检查 分别去车头、车尾用双手按两下，看车辆举升是否平稳，如果不平稳就重新降下来调整举升垫块，再次确认车辆周围无障碍物之后举升。
机械与车辆学院 《汽车构造拆装实习》实习报告(2011-2012 学年第二学期姓名: 学号: 班级: 指导老师: 实习时间: 成绩: 目录 实习概 述. ................................................................. 错误! 未定义书签。内容一: 五十铃柴油发动机发动机的拆装....................... 3 内容二: 丰田汽油发动机的拆装................................. 4 内容三: 手动变速器的拆装..................................... 6 内容四: 驱动桥的拆装..................................... ...... 9 内容五: 制动系和悬架的拆装................................. 10 心 得体 会. ................................................................. (11) 实习概述 一、实习目的
1、巩固和加强汽车构造和原理课程的理论知识, 为后续课程的学习奠定必要的基础。 2、使学生掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项; 3、学习正确使用拆装设备、工具、量具的方法; 4、了解安全操作常识, 熟悉零部件拆装后的正确放置、分类及清洗方法,培养良好的工作和生产习惯。 5、锻炼和培养学生的动手能力。 二、实习要求 1、实习实训期间不得用手机上网、游戏和听音乐; 2、操作时禁止吸烟, 远离火源, 安全第一。 3、严格遵守安全操作规程, 杜绝安全事故的发生。 4、独立完成各机构、总成、机件的拆装, 掌握它们相互间的装配关系, 掌握正确的拆装方法。 5、拆装实习期间,不得穿拖鞋进入实验室, 以防受伤。 6、实习期间, 不得将食物带入实验室; 7、严格按照技术要求拆装, 注意零部件拆装顺序、每个螺栓的紧固力矩及装配间隙的调整等。 8、听从实习指导教师的安排,不要随意开动设备, 以免发生意外。 9、实习中不迟到早退, 不得无故缺勤。有事要请假。 10、爱护设备和工具。损坏或丢失工具要赔偿。
实训一汽车修理的认识 [目的和实训要求] l、了解汽车修理的安全基本规则。 2、掌握常用修理工具的基本知识。 3、掌握常见汽车的具体组成及其功用。 [实验器材] 1、轿车、平头车、中型货车、大型货车。 2、常用维修工具，专用维修工具。 3、两立式举升器或保养沟。 [步骤] （一）学习安全规则 1、工具安全使用。 2、燃油电瓶水的使用规则。 3、维修废品的处理规则。 4、安全用电规则。 5、汽车试机（发动机），路线的安全实训要求。 6、车底工作时的安全规则。 （二）学习工具使用 1、手工具（开口、梅花、套筒、活动扳、滤清扳手、轮胎套筒扳手、火花塞套筒、起子、手锤、凿）。 2、举升设备（千斤顶、举升器）螺栓拆装机具、压床、各种拉马、天车、手工葫芦。 （三）汽车构造的认识 1、发动机（汽油机、柴油机）的各部件。 2、驾驶室内仪表，操纵装置。 3、底盘。 4、汽车外部副件。 5、电气设备。 6、车身。 [实训报告] 1、各种汽车的构造及其特点。 2、写出汽车各部件的功用。
实训二测量气缸盖下平面平面度，燃烧室容积和校压汽缸盖 [目的和实训要求] 1、掌握气缸盖下平面平面度和燃烧室容积的测量方法。 2、了解敲压校正缸盖的操纵方法及实训要求。 3、实训要求将测量结果与技术标准相比较，判断合格与否。 [实习器材] 1、工具：条形压板一块，压紧螺钉2只，厚薄规、垫铁若干块，手锤一把，铜棒一把，平板一块，注射器1个。 2、量具：刀口直尺1把，宽尺1把，量杯1只，水平仪。 3、材料：气缸盖1个，机油和煤油混合液体2升。 [实验步骤] （一）缸盖平面度测量 1、将缸盖置于水平仪上，平面朝上，如图所示，用刀口直尺沿AA、AAl、AB、B1B1、CCl、C1C1方向用厚薄规在每隔50mm处测出厚薄规与刀口直尺的间隙。 2、结论 （二）燃烧室容积的测量 1、清除燃烧室内的积炭和污垢，将火花塞按规定力矩拧紧，保证气门与气门座贴紧不泄漏。 2、将缸盖水平放置，燃烧室朝上，并用水平仪找正。 3、在量杯中配备80％煤油、20％的机油的混合油，混合油量应略多于被测燃烧室的容积，记下量杯中液面的读数。 4、将混合油注入燃烧室至略低于气缸盖平面，在燃烧室盖上平玻璃，然后用注射器从玻璃边缘慢慢注入液体，直至液面接触玻璃。 5、观察量杯中剩余液体的液面读数，前后液面读数之差值（以mI计）即为该燃烧室的容积记下。 6、用同样的方法，测量其它燃烧室容积。 7、结论 （三）校压气缸盖（如图） 1、将气缸盖置于工作台的平板上，凹部向下。在气缸盖两端与工作台的平面间垫上垫片，其厚度约为弯曲量的4倍。将压板压在气缸盖中部，拧紧两螺钉，直至缸盖中部贴在工作台平面上。 2、用小锤对气缸盖加强筋处逐步进行敲击2-3遍。敲击时最好垫上紫铜棒，以防锒头误伤缸盖工作表面。敲击后停留约8分钟。 3、将压板松开，并移至气缸盖全长1／3处，用上述方法敲击，最后再移到另一端继续敲压。 4、若敲压过度，可将缸盖均匀地烘热片刻，可有所复原。 5、若缸盖发生对角扭曲变形，可将压板压在气缸盖上。
发动机拆装实训指导书 车辆工程教研室 2013.9.3

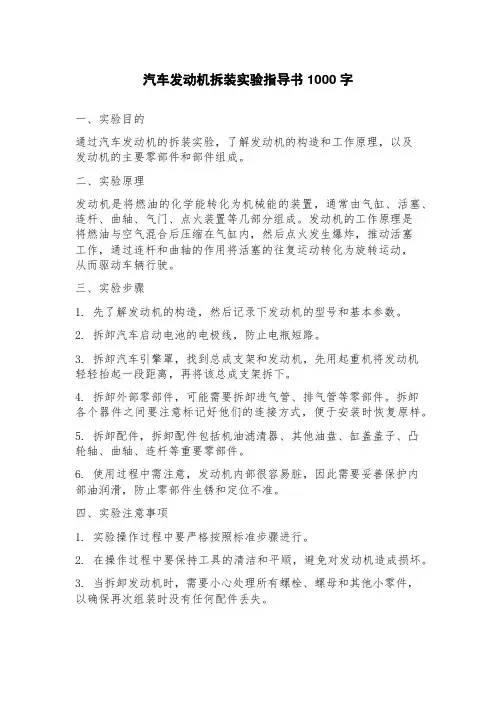

发动机拆装实训指导书 一、实验目的： 1、通过发动机规范化拆装实习训练，增强学生规范化操作意识，提高规范化操作水平，培养规范化操作习惯，掌握规范化操作技能，为学生将来的发展打下坚实基础。 2、通过现有发动机(汽油机或柴油机)的拆装，熟悉一般发动机的拆装步骤，注意事项及掌握三种操作工艺(拆装清洗工艺、零部件的摆放工艺、工具的使用维护工艺)； 3、要求正确地、比较熟练地使用常用的发动机拆装工具与测量工具； 4、了解与掌握发动机主要零部件的技术状况的检测与判断； 5、熟悉发动机安装时的主要调试工作及过程(气门间隙的调整，配气正时及喷油正时的调整与检测，重要零部件的安装步骤及螺栓扭力要求)。 二、使用设备与工具、量具： 1、发动机拆装台架； 2、拆装、调整工具与量具一套。 三、实验要求 1、记录发动机的拆卸与安装的完整步骤； 2、每组应轮流操作与记录； 3、操作中要严格按规范要求进行。 四、时间安排 上午：8：00—12:00 下午：14：00—17:00 五、拆装步骤(原则)： 1、先放油底壳内机油；(免) 2、同时拆外围附件总成(如：发电机，起动机。增压器，进排气管总成-离合器，保护网罩，风扇，传动皮带，暖气水管，气缸盖罩… 3、发动机本体从外围向内逐件拆卸，操作时可以分两组，一组先拆上部后拆下部(如汽油机按分电器-火花塞-喷油器-凸轮轴总成-挺柱-气缸盖总成-翻转拆油底壳及其它，或按摇臂总成-推杆-挺柱-喷油器-予热塞-气缸盖总成-翻转拆
油底壳及其它)，第二组先拆前部再拆后部(如按皮带轮-张紧轮-节温器总成-正时齿轮室护罩-水泵总成-正时齿轮室盖-正时齿轮及及凸轮轴…)。 4、曲轴轴承盖(主、连杆)螺栓、气缸盖螺栓、油底壳螺栓的拆与装都要按一定的顺序，并分次进行，安装要达到规定的扭矩； 5、其他人协助传递工具，清洗零件并整齐有序地摆放； 6、活塞连杆组、曲轴与凸轮轴的轴承、轴瓦必须按各缸顺序及前后顺序摆放，不可放错；气缸盖平面应该放在平整的地方,并且下面要用软布垫平； 7、安装步骤要写清楚。特别是关系到运行质量的内容，如：配气正时，点火正时，喷油正时的调整；螺栓的紧固力矩与紧固要求；气门间隙的调节方法；安装轴承与活塞连杆组时的注意事项等等。应该详细叙述。 8、规范化操作的中心含义就是： ①首先要认识到汽车发动机是相当精密的、要求十分清洁的机器。应该着力培养清晰、准确和有条不紊的思维方法；建立工具、零件、油料三不落地的工作习惯，保持清洁、整齐的工作环境； ②拆装步骤不可错，相互配合默契，提高工作效率； ③规范工、量具的使用与取放，避免工、量具的损伤，保证测量准确性， 提高工作效率； ④规范作业方式，保持运动件良好的润滑与配合，才能提高发动机的运 行状态和寿命； ⑤有了规范化操作意识和习惯，自然会提高操作水平，掌握操作技能。 六、发动机检测： 1、气缸使用状态的观察与检测： 气缸磨损应该成倒锥形椭圆体，接近顶部有台阶。正常使用的气缸应该表面光滑、无沟槽；园度、圆柱度和最大直径不能超标； 步骤1：校表 ·将量缸表的外径千分尺校准到被测气缸的标准尺寸； ·将量缸表校准到外径千分尺尺寸，转动表盘，指针调O并记 住小指针指示的毫米数。 步骤2：测量最小值 ·将量缸表在磨损最大部位的横断面上旋转90°测 量，两读数差值的一半即为该气缸的圆度误差(理论上 应该是三个断面园度最大者为该气缸的园度)。 ·用同样方法将量缸表下移至气缸中部和距气缸下 边沿lOmm左右处进行测量。 步骤3：计算 ·三处测量尺寸最大与最小读数差值的一半，即为 此气缸的圆柱度误差， 各缸直径之差不得超过0.05mm。气缸与活塞的配 合间隙应为0.025-0.030mm。镗、磨后气缸 的圆度和圆柱度误差应不大于0.005mm。 2、活塞与活塞环的检测： (1)活塞环端隙的检查 将活塞环平正地放入气缸内，用活塞顶
《汽车构造与拆装》课程标准 一、学习领域定位 汽车构造是汽车从业人员应该具备的基础知识，汽车拆装是汽车机电维修人员接触最多的一项典型工作任务，汽车各总成的构造分析与拆装技能是汽车维修从业人员的重要能力之一，也是汽车各总成检测维修的基础。学生熟练掌握汽车构造与拆装能力，对于学生毕业之后就能上岗具有重要的作用。 《汽车构造与拆装》是汽车检测与维修技术专业一门核心专业课程。该门课程的前修课程为《汽车机械基础》《汽车零部件识图》专业基础课程，后续课程为《汽车检测与维修》《汽车故障诊断》等专业课程。 二、学习领域目标 《汽车构造与拆装》主要以轿车为主，分析汽车各总成、零部件的结构、工作原理及它们之间的相互关系，能够掌握汽车结构的一般规律。同时对汽车的各总成进行拆装与调整训练，本课程的具体目标分三类指标进行描述： 1．专业能力目标 （1）能够正确使用各种拆装工具。 （2）熟练完成车身附件的拆装任务。 （3）熟练完成汽车发动机总成的拆装任务。 （4）熟练完成汽车底盘各总成的拆装任务。 （5）能分析汽车的各总成工作原理及构造特点。 3．方法能力目标 （1）能自主学习汽车新知识、新技术； （2）能通过各种媒体资源查找所需信息； （3）能独立制定工作计划并进行实施； （4）能不断积累维修经验，从个案中寻找共性； （5）能优化工作过程，节约时间，降低成本。 4．社会能力目标 （1）具有较强的口头与书面表达能力、人际沟通能力； （2）具有团队精神和协作精神； （3）具有良好的心理素质和克服困难的能力； （4）能与客户建立良好、持久的关系； （5）能进行自我批评的检查； （6）具有工作责任感。
汽车底盘拆装实习指导书 主编：王书贤 机械与汽车工程学院 2015年1月
编者的话 《汽车底盘拆装实习》为一门《汽车构造（二）》理论课的配套实习课程。通过了该课程的实习、实训，使同学们能更大程度上对汽车底盘的各部分的具体构造，底盘各零部件的工作原理和结构组成，有一个更为清晰的了解，使我校汽车类专业学生的拆装的动手能力得到进一步的提升。 本手册以东风EQl090E汽车作为基本车型，分为二大部分，可进行汽车变速箱、汽车驱动后桥方面的实习实训。 每个实习实训课题，由实训目的、实训设备、实训要求和复习思考题组成。分初步学会、学会及熟练三个层面，并提出了相应的训练目标。要求学生通过训练，能理论联系实际，认知汽车底盘上的各总成及其重要零、部件，能了解其结构组成、安装关系和传动路线，全面加深对工作原理的理解；能达到拆装动作规范、拆装顺序正确的操作要求，并为学生以后从事汽车设计和研究工作打下良好的基础。 本手册由王书贤、向立明、邓利军等教师编写，由张明国教师审阅。
学生实习守则 1、上实习课时必须在规定时间进入实验室，不得迟到早退 2、实习、实训前应当预习实习实训有关项目的资料 3、应听从指导教师的安排，要严肃认真，注意人身安全 4、不要随意乱动与该次实习无关的设备 5、实验室的仪器和工具，使用后要安放整齐，并保持实验、实验室清洁卫生 6、认真完成实习报告，并按规定时间交到指导教师处
绪论 一、拆装实习的主要目的 （1）通过实物拆装，使学生能对汽车底盘零部件名称、构造、作用与工作原理及机件的传动路线有实际的了解。因此，本实习手册中有关零件名称、结构及工作原理等的思考题的叙述，应结合实物进行。 （2）熟悉拆装实习的各种常用工具与专用工具，并能正确使用这些工具。 （3）了解拆装时应予以注意的安全及工艺上的要求，特别是各总成的拆装工艺。 （4）学会充分利用制造厂和有关车型的技术资料，如车辆说明书、维修手册及零件目录等。 为适应汽车行业的发展，实习中不能仅满足于掌握了某些具体部件的拆装工艺，而更要注意培养良好的操作习惯。 二、拆装实习的基本要求（原则） （1）基本步骤为先外后内，先附件后主体；装配时，应先拆的后装。该拆的一定要拆，能不拆的尽量不拆。拆装时，应尽可能做到不中断。 （2）清洁是实习鉴定工作正常进行的保证。拆装中要确保场地、机件、工具的清洁。拆前应进行外部清洁，放尽壳体内的机油或水。 （3）合理选择、正确使用工具，遵守安全规程。凡有规定拧紧力矩和拧紧顺序的螺栓及螺母，应用扭力扳手按规定的拧紧力矩与顺序拧紧。 （4）对某些不可互换、有装配规定的零部件，如各主轴承盖、连杆轴承盖、离合器和传动轴等，在拆卸时，应做好安装记号，防止错位或错装。对无记号的要标上记号；对某些调整垫片（如主减速器轴承调整垫片）拆散时，应标上记号，分组保存。 （5）拆下零部件应正确存放或按安装关系分组，以免丢失，便于清洁。螺母装回原螺栓，暴露的空腔用布盖上或堵上。 三、拆装实习的常用工具 熟悉、掌握汽车拆装实习（即汽车维修）常用工具的使用方法，并能合理选择正确的使用工具，是维修汽车的基本功，对驾驭汽车维修工作是不可缺少的重要条件。 汽车维修常用的手工工具有开口扳手、梅花扳手、套筒扳手、起子、手锤、活动扳手、手钳等与部分专用工具。 1．开口、梅花扳手 所有的扳手工具均以其尺寸（mm）为标号，常用规格有：6~7、8~10、9~11、12~14、13~15、14~17、17~19、21~23、22~24等尺寸型号，如图0-1所示。 2．手锤 手锤一般应预备铁锤、木锤或橡胶锤为好，如图0-2所示。
汽车发动机构造与维修实验指导书
目录 1、安全注意事项 (1) 2、实验项目一发动机拆装维修常用工量具 (4) 3、实验项目二发动机总体结构认识 (18) 4、实验项目三曲柄连杆机构的拆装 (23) 5、实验项目四曲柄连杆机构的检验和调整 (30) 6、实验项目五配气机构的拆装 (38) 7、实验项目六配气机构主要零件的检修 (41) 8、实验项目七气门间隙的检查与调整及气缸压力的测量 (46) 9、实验项目八冷却系的拆装与检查 (49) 10、实验项目九润滑系的拆装与检查 (52) 11、实验项目十电喷发动机拆装 (57) 12、实验项目十一电喷发动机燃油供给系统 (59) 13、实验项目十二电喷发动机空气供给系统 (62) 14、实验项目十三电喷发动机电子控制系统 (65) 15、实验项目十四电喷发动机辅助系统 (68) 16、实验项目十五柴油机燃料供给系的拆装 (70) 17、实验项目十六喷油器、喷油泵及调速器的检查与调整 (74)
安全生产注意事项 一、个人安全 （一）眼睛的防护 在汽车维修企业中，眼睛经常会受到各种伤害，如飞来的物体、腐蚀性的化学飞溅物、有毒的气体或烟雾等，但这些伤害几乎都是可以防护的。 常见的保护眼睛的装备是护目镜和面罩。护目镜可以防护各种对眼睛的伤害，如飞来物体或飞溅的液体。在下列情况下，应考虑佩戴护目镜：进行金属切削加工、用錾子或冲子铲剔、使用压缩空气、使用清洗剂等。面罩不仅能够保护眼睛，还能保护整个面部。如果进行电弧焊或气焊，要使用带有色镜片的护目镜或深色镜片的特殊面罩，以防止有害光线或过强的光线伤害眼睛。 注意：在摘下护目镜时，要闭上眼睛，防止粘在护目镜外的金属颗粒掉进眼睛里。 （二）听觉的保护 汽车修理厂是个噪声很大的场所，各种设备如冲击扳手、空气压缩机、砂轮机、发动机等的噪声都很大。短时的高噪声会造成暂时性听力丧失，但持续的较低噪声则更有害。 常见的听力保护装备有耳罩和耳塞，噪声极高时可同时佩戴。一般在钣金车间必须佩戴耳罩或耳塞。 （三）手的保护 手是身体经常受伤的部位之一，保护手要从两方面着手：一是不要把手伸到危险区域，如发动机前部转动的传动带区域、发动机排气管道附近等。二是必要时应戴上防护手套。不同的场合需用不同的防护手套，金属加工用劳保安全手套，接触化学品用橡胶手套。 （四）衣服、头发及饰物 宽松的衣服、长袖子、领带都容易卷进旋转的机器中，所以在修理厂中，首先一定要穿合体的工作服，最好是连体工作服，外套、工装裤也可以，这些工作服比平时衣着安全多了。如果戴领带则要把它塞到衬衫里。 工作时不要戴手表或其他饰物，特别是金属饰物，在进行电气维修时可能会导人电流而烧伤皮肤，或导致电路短路而损坏电子元件或设备。 在工厂内要穿劳保鞋，可以保护脚面不被落下的重物砸伤，且劳保鞋的鞋底是防油、防滑的。
泸州职业技术学院 Luzhou Vocational & Technical College 教案 课程名称: 汽车底盘拆装实训讲授班级: 2011汽车1、2 班主讲教师: 曾契职称: 助 教部门:机械系 泸州职业技术学院教务处制 2012 年8 月
泸州职业技术学院课程授课任务书 2012至2013学年上期 课程名称汽车底盘拆装实训 课程编号jwcJX3404 课程类别实践实训课 课程学分 1.5 适用专业—汽车检测与维修___________ 教研室主任签字 系（院、部）主任签字 教学任务下达日期：2012年8月10日 学期授课任务书填写及使用说明 1 .本任务书由任课教师根据教研室下达的教学任务填写相关信息。 2. 课程编号和课程学分根据不同专业的人才培养方案规定填写。 3. 本任务书用蓝（黑）钢笔或签字笔填写，也可到教务处主页下载模板填写打印，于每学期开学前一周内完成。 4. 本任务书由任课教师填写完毕后，经系（院、部）审核签字后，报教务科审核签字盖章后再下发任课教师。 5. 教师应将该任务书和教案一起装订，随时接受检查。
汽车底盘拆装实训课程教案
讲稿 一、实训目的及要求 1、观察手动变速器的安装位置以及与发动机的联结关系，了解变速器操纵机构的结构特点。 2、通过对五档变速器的拆装，观察、了解齿轮式变速器的结构和工作原理。 3、掌握锁环式惯性同步器的工作原理，了解其结构特点。 4、观察不同汽车变速器的结构原理。 二、实训时间：4 节课 三、设备与器材 1、CA1091变速器。 2、轿车手动变速器。 3、拆装工作台及工具车。 四、预习内容 1 、普通齿轮式变速器的基本构造和工作原理。 2、惯性锁销式同步器结构和工作原理。 五、实训步骤、方法与注意事项 1 、在整车上观察变速器的安装位置，怎样保证变速器第一轴与曲轴同轴的。 2、拆下变速器的上盖，重点观察分析操纵机构中自锁、互锁、倒档锁装置，了解拨叉与拨叉轴的安装。 3、拆下手制动鼓总成，拆装过程中分析手制动器怎样起作用，拆下后轴承盖，分析其怎样防止润滑油流入制动器的。 4、拆下后盖固定螺栓，取下后盖及偏心套。从前端拆下轴承盖，并上下晃动拔出第一轴及轴承，注意勿损坏轴承盖内 的油封。 5、观察第二轴前端如何支撑。用钢棒轻敲第二轴前端，使其稍向后移，拆下第二轴后轴承外卡簧，再用顶拔器拉出第 二轴后轴承。 6、依次从第二轴前端取出四、五档同步器总成，四五档固定齿座锁环，取下止推环，则第二轴上二、三档同步器总成 和它前面的所有零件可依次从轴上取下。 7、观察锁环和定位环是如何定位的，观察同步器怎样与第二轴联结，各档齿轮又是怎样联结的。 8、从壳体中取出第二轴，观察中间轴和倒档轴。 9、从第二轴前端拆下五、六挡同步器毂卡簧，再拆下五、六档同步器毂及滑动齿套。 10 、思考及重点观察项。 （1 ）思考为什么各档（除一倒档）齿轮都用斜齿轮传动，各齿轮是怎样润滑的。 （2）观察同步器的构造，分析其工作原理，并能判断区别四、五档同步器和二、三档同步器和各同步器的前后。 （3）重点观察，理解各档位的传递路线。 （4）思考变速器怎样防止润滑油的渗透，怎样防止润滑油进入离合器和手制动器。 六、思考题 1、画出CA1091变速箱传动部分简图并说明各档的传递路线。 2、画出变速器自锁与互锁机构图，说明其工作原理。 3、用斜齿轮传动有什么好处，为什么一、倒档不用斜齿轮？
汽车拆装实习报告 学号：班级：姓名： 一、实习目的与要求 （一）拆装实习目的 1、巩固和加强汽车构造和原理课程的理论知识，为后续课程的学习奠定必要的基础； 2、通过拆装实习了解汽车发动机及其车身的构造，工作原理，设计要求等； 3、使我们掌握汽车各零部件及其相互间的连接关系、拆装方法和步骤及注意事项； 4、学习正确使用拆装设备、工具、量具的方法； 5、了解安全操作常识，熟悉零部件拆装后的正确放置、分类及清洗方法，培养良好的工 作和生产习惯； 6、锻炼自己的动手能力，从拆装过程中加深掌握理论知识； （二）实习要求 1、严格遵守安全操作规程，杜绝安全事故的发生。 2、独立完成各机构、总成、机件的拆装，掌握它们相互间的装配关系，掌握正确的拆装方 法。 3、学会判断、分析、处理常见故障及正确使用各种拆装设备、工具、量具。 4、严格按照技术要求拆装，注意零部件拆装顺序、每个螺栓的紧固力矩及装配间隙的调整 等。 5、熟悉各部件名称、作用和结构特点。了解机件的性能、制造加工方法。 6、严格按照技术要求拆装，注意零部件拆装顺序、每个螺栓的紧固力矩及装配间隙的调整 等。 7、实习中不迟到早退，不得无故缺勤。有事要请假。 8、爱护设备和工具。 （三）拆装实习的意义 1、通过拆装实习，巩固和加强理论知识的学习，巩固和加强《汽车构造》和《汽车理论》 的理论知识，为专业课后续课程的学习奠定必要的基础； 2、掌握安全操作常识，零部件拆装后的正确放置、分类及清洗方法，培养文明生产的良好 习惯； 3、懂得并能正确地使量具及专门工具； 4、锻炼和培养学生的动手能力，有利于培养团队合作精神。 二、实习内容 经过两天的实习过程，在此受益匪浅。以下是实习的内容： 解放牌大货车车轮的拆装 我们首先开始的拆装实习是解放牌大货车车轮，我们同时拆装4人一组共有2组同学，先拆后轮然后交替拆前轮。老师给我们介绍了有关工具的使用方法和拆装过程的注意事项。由于是第一次进行“实战”，每一轮操作我们都做得特别的小心。注意到得是轮毂上的螺钉的旋紧方向与平时的螺母的旋紧方向是不同的，我们平时所见到得螺钉的旋紧方向是顺时针拧紧，逆时针旋松，而车轮毂上的螺母的拧紧方向是顺着车轮的前进方向拧紧的，是为了使
《汽车拆装实习》教学大纲 适用专业：汽车技术服务与营销专业 撰写人：贾志涛审核人：批准人： 课程编号：总学时：4周学分：8 第一部分大纲使用说明 一、实践课程的性质和目的 1、课程性质：本课程为实习实训课，是学生在学习《汽车构造》等理论课程的基础上，通过本实践教学环节，对汽车的发动机、整车及各部分总成的构造及工作原理有更深刻的了解和掌握，进而加深学生对《汽车构造》理论课程内容的理解与掌握。课程为考查课。 2、教学目的：通过生产实习，巩固学生的汽车构造知识，了解汽车总成的拆装要领，掌握主要的调整方法，提高学生的动手能力。 二、实践教学要求 1、了解汽车拆装实习的目的和意义，以及常用工具的使用。 2、熟悉汽车拆装的方法、步骤，培养实践动手能力。 3、掌握汽车整车和汽车发动机、传动系统、转向系统、悬架等总成的结构及工作原理。 4、培养学生举一反三、触类旁通的能力，为后续专业课程的学习及毕业所从事专业工作提供必要的知识和技能。 三、教学方式及对教师的要求 1、将学生分成小组实习，按照实验设备情况分成3～5人一组。 2、指导教师需要提前做好实验准备工作。指导教师在实验前应先讲述拆装的方法、步骤，拆装工具使用方法，以及安全注意事项等。 3、对于比较简单的结构，由学生独立拆装，然后向指导教师讲述结构、工作原理，指导教师负责讲评，培养学生分析问题的能力，激发学习积极性；对于复杂的结构，指导教师先做演示，然后学生动手拆装。 4、指导教师应重点解答学生的疑问，引导学生完成拆装实习任务，并检查学生实习实训效果，认真批改实习报告。 四、主要教学参考书与教学软件 《汽车构造》陈家瑞主编机械工业出版社 《汽车拆装实训指导书》（自编教材） 汽车整车、发动机拆装、自动变速器拆装视频等教学软件。 五、实践时间与场所要求 1、实践时间：本实践环节安排第四学期，共4周，具体时间段随教学进程安排
汽车维修中级工培训（发动机部分） 实训项目一曲轴拆卸、检测、安装、调整 实训目标 1 认识发动机外围部件，了解其安装位置。 2 掌握拆卸发动机外围部件的方法和要求。 实训器材 1发动机一台，发动机拆装翻转架。 2 常用工具一套，扭力扳手、发动机专用工具一套。 3发动机及轿车的相关图册和维修手册若干。 实训步骤： 1. 曲轴飞轮组和活塞连杆组的拆卸 （1）旋松连杆轴承盖上的螺栓，取下轴承盖。注意事项：不要使轴瓦跌落，按顺序摆放轴瓦和轴承盖。 （2）用橡皮锤柄轻击连杆大头，取下各缸活塞连杆。 注意事项：各缸活塞的连杆按顺序摆放整齐。 （3）拆下飞轮上的螺栓，取下飞轮。注意事项：先交替对角旋松，后拧下。最后拧下最上边的螺栓后，用橡皮锤均匀轻击飞轮边缘，取下飞轮。 （4）旋下曲轴后端法兰上的螺栓，用橡皮锤轻击并取下。 注意事项：先交替对角旋松，后拧下。 （5）拆下曲轴轴承盖上的螺栓，取下曲轴轴承盖、曲轴下轴瓦和止推垫片。 注意事项：曲轴轴承和曲轴轴承盖按顺序摆放，不要使轴瓦跌落。在下轴瓦上做好标记。（6）取下曲轴。 （7）取下曲轴上轴瓦。注意事项：曲轴轴承按顺序摆放，不要使轴瓦跌落。在上轴瓦上做好标记。 2．曲轴飞轮组和活塞连杆组的装复 （1）安装曲轴上轴瓦。注意事项：注意上轴瓦止口和油孔的安装位置。 （2）装上曲轴。 （3）安装曲轴下轴瓦和止推垫片，拧紧螺栓。 注意事项：主轴承盖螺栓拆卸后需要更换。主轴承盖螺栓的拧紧力矩为65N.m＋90°。（4）封法兰面上涂密封胶。 （5）安装曲轴后端法兰，安装时应更换后油封。 注意事项：曲轴后端法兰紧固螺栓的拧紧力矩为16N.m。 （6）安装飞轮。注意事项：飞轮螺栓拆卸后更换。安装时注意飞轮与曲轴的定位。 交替对角拧紧飞轮螺栓，拧紧力矩为60N.m。＋90°。 （7）用活塞环夹安装各缸活塞。 （8）安装各缸连杆轴承、轴承盖，拧紧连杆螺母。 注意事项：连杆螺栓、螺母拆卸后更换。连杆螺母的拧紧力矩为30N.m＋90°。 曲轴的损伤 曲轴是发动机中形状和受力都很复杂的重要零件之一。 （1）曲轴耗损的形式主要有轴颈的磨损、弯曲与扭曲变形、断裂及其他部位的损伤等。曲轴的弯曲变形会加剧活塞连杆组、汽缸、曲轴轴颈和轴承的磨损，甚至会使曲轴出现裂纹或断裂。
标红部分课程标准内容必须有！！！具体内容根据课程情况自己拟 定。 《汽车装配与调整》课程标准 课程名称：汽车装配与调整 适用专业：汽车制造，装配 授课系部：汽车系 计划学时：64 学分：4 一、课程的性质、地位、作用 1．《汽车装配与调试》是要面向现代汽车制造及零部件生产与装配行业，培养德、智、体等全面发展，基础扎实、实践能力强的高等技术应用性人才。能从事现代汽车制造及零部件加工，汽车装配调试，具备从事计算机辅助设计、数控编程、产品质量检测等生产现场控制岗位的能力。 2．课程在专业培养目标中的定位： 突出职业特色、坚持面向社会办学的办学方针，贯彻以就业为导向、以服务为宗旨的办学方针，培养高素质技能型专门人才。我院学生主要来自河南各地的第三批大专录取的学生，少数学生为高中的中专、职高毕业生。绝大多数学生具有良好的文化基础、科技和人文素质。课程服务面向：高职汽车专业的主干课；相关专业的汽车基础课 3．通过本课程的课堂学习、技能训练和社会实践活动，使学生树立科学的管理理念，掌握现代汽车的基本制造与装配方法，懂得运用装配的原理、工具和方法进行管理实践，形成基层管理岗位的综合管理技能与素质。 4．本课程的前导课程为经济数学、大学语文，后设课程为电子商务、物流管理、物流企业管理等专业课程。 二、课程目标 1．课程目标
总的目标是让学生具有基层的汽车技能与素质。即通过本课程的学习，是让学生了解管理学的基本构架、基本概念，打好汽车制造的入门基础，为以后系统学习汽车专业课程和为日后实际工作奠定理论基础。让学生理解管理的基本职能、基本原理，建立管理学的基本素养。让学生掌握管理的基本方法、基本手段，初步拥有解决管理问题的工具箱。为达到上述，目的，在本课程教学过程中要尽量做到理论性、系统性与实践应用性的结合。 总的要求： 1）正确认识课程的性质、任务及其研究对象，全面了解课程的体系、结构，对管理学基础有一个总体的认识。 2）掌握汽车制造的基本内容、基本概念、基本原理和基本方法，了解学科发展的新理论与新思想。 3）紧密联系实际，学会分析案例，解决实际问题，把学科理论的学习融入对经济活动实践的研究和认识之中，切实提高分析问题、解决问题的能力。真正掌握课程的核心内容，为企业经济效益的提高服务，为社会主义市场经济体制的建立和完善作出贡献。 2．职业能力目标： （1）知识目标： ①管理系统的基础知识，包括汽车制造与装配的概念、属性，、汽车制造环境、装配与调试等； ②汽车制造业的演进过程、最新趋势，管理原理、组织文化等。 ③计划、组织、领导、控制的概念、类型、地位、作用、方法步骤等的知识。（2）能力目标： 课程能力体系（本课程建立二级能力目标体系）： ●一级目标 培养汽车制造与调试技能与素质。 ●二级目标 通过本课程教学与实训培养学生的动手能力，使其在实际工作中得心应手。 课程服务面向：高职汽车专业的主干课；相关专业的汽车基础课 （三）素质目标： 在以实际操作过程为主的项目教学过程中，锻炼学生的团队合作能力、专业技术交流的表达能力；制定工作计划的方法能力；获取新知识、新技能的学习能力；解决实际问题的工作能力。 三、课程内容与要求
发动机构造与维修实训指导书 主编: 刘红 呼和浩特职业学院机电工程学院 汽车教研室
目录 开篇发动机总体结构认识及工具使用 项目01 发动机总体结构认识 模块一曲柄连杆机构、配气机构检修 项目01曲柄连杆机构的拆装 项目02 曲柄连杆机构的检查与调整 项目03 气缸体、气缸盖、曲轴的检验 项目04 连杆的检验与校正 项目05活塞环的选配与活塞偏缸检验 项目06配气机构的拆装 项目07 气门间隙的检查与调整 项目08 气门与气门座的修理 模块二汽油喷射式供给系、柴油机供给系检修项目01 燃油喷射系统主要部件的拆装与检测项目02燃油喷射系统常用检测诊断仪器的使用项目03 燃油喷射系统的故障诊断 项目04 喷油器、喷油泵的拆装 项目05 喷油泵、调速器的检查与调试 项目06 喷油器的检查与调试 项目07 柴油机供给系的故障诊断 模块五冷却系、润滑系检修 实训01 冷却系的拆装
实训02 润滑系的拆装 模块六发动机综合故障诊断 实训01 气缸压缩压力的测量 实训02 发动机点火系与供给系故障的诊断
开篇发动机总体结构认识 项目01、发动机总体认识 一、实训目的与要求 1、了解汽车发动机的各系统组成； 2、初步认识汽车发动机主要部件的名称、外形及安装联接； 3、初步了解汽车发动机的工作过程。 二、实训内容 1、汽车发动机的整体和主要部件的认识； 2、了解汽车发动机工作过程。 三、实训设备 1、装备齐全的汽油发动机和柴油发动机各一台； 2、拆散但机件齐备的汽油发动机和柴油发动机各一台； 3、透明能运转的发动机一台； 4、能运转的发动机解剖教具一台； 5、发动机及各系统的电动示教板一套。 四、实训方法及步骤 1、每班分成三个大组若干小组，分三个内容进行实训：一个大组进行汽车发动机整体及外围部件认识，一个大组进行发动机内部主要部件的认识，一个大组通过透明教具、解剖教具、电动示教板了解发动机及各系统的工作过程。 2、三个大组依次进行轮换，分三次完成。 3、课内实训时以指导老师讲解、演示为主，学生提问进行教学互动。课外时间开放实训室，学生根据实训报告的要求，完成实训内容。 模块一曲柄连杆机构、配气机构拆装与检修 项目01、曲柄连杆机构的拆装 一、实训目的与要求 1、熟悉曲柄连杆机构的组成及其各主要机件构造、作用与装配关系； 2、熟悉发动机的工作顺序和连杆轴颈排列方式，掌握曲轴轴向定位和防漏方法； 3、掌握正确的拆装顺序、要求、方法。 二、实训内容 1、桑塔纳轿车发动机曲柄连杆机构的拆卸； 2、桑塔纳轿车发动机曲柄连杆机构的装配。 三、实训设备及工、量 1、桑塔纳发动机，3台
