曝气装置是为污水好氧生物反应器提供需氧反应的氧物质和保障反应工艺条件最关键的设备。曝气装置品质的优劣，在很大程度上决定了整个污水处理工艺过程效率和能力的高低。随着多种先进生物处理工艺的研究和开发（它们都对曝气设备提出了越来越高的要求），曝气装置已逐步成为制约先进生物处理工艺应用的瓶颈，国内目前常用的曝气装置总体上无法满足先进生物处理工艺的需要。低成本、低能耗、多功能、高性能、高可靠性的曝气装置已经成为推动我国污水处理事业和环保产业发展的重要条件和主导因素。
深入研究发现，射流曝气装置具有低成本、多功能、高可靠性的特有优势，同时在改变和优化运行参数和条件的情况下能轻易、大幅提高动力效率。国外研究者已利用变换供气方式和改良结构等途经不断、全面地提高了射流曝气器的性能，同时又掀起了一个研发新型射流曝气器的新高潮，射流曝气装置能够解决制约先进生物处理工艺应用瓶颈问题已逐步成为各国水处理界的共识。
本公司长期从事曝气装置的研究和开发，在揭开射流曝气装置主要能量损失之迷后于2003年研制成功DJAM型碟式射流曝气器。

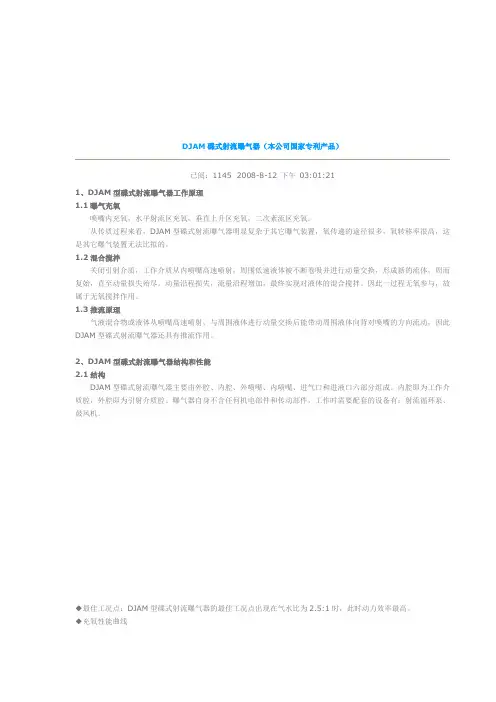

1、DJAM型碟式射流曝气器工作原理
1.1曝气充氧
◆喷嘴内充氧
在DJAM型碟
式射流曝气器内，工
作介质经内喷嘴高速
喷射，穿过外喷嘴前
与引射介质接触，卷
吸、切割、分散、溶
解引射介质，引射介质中的氧快速溶入工作介质，同时形成气液混合物。
◆水平射流区充氧
气液混合物仍以较高的速度喷射出外喷嘴，与生物反应器内污水存在速度差，可以进行二次切割。生物反应器内污水被气液混合物卷吸、切割、分散，气液混合物中的溶解氧、气体中的氧气快速分散、溶解进入污水，同时形成气液泥三相混合污水。
◆垂直上升区充氧
内部微小气泡降低了三相混合污水密度，使三相混合污水上升流动。期间生物反应器内污水不断加入上升流体，使三相混合污水亏氧状态加剧，可继续、大量吸收、溶解微小气泡中的氧份。此阶段曝气充氧原理同一般鼓风曝气方式，在这里微小气泡能供给最大的充氧量和紊流搅拌作用。
◆二次紊流区充氧
三相混合污水大量涌出液面，在动量和重力作用及影响下向液面下翻滚。此时可带动微小气泡再次进入污水，同时吸收部分界外空气进入污水，产生额外的紊流作用，使微小气泡中的氧最大限度地溶入污水。
从传质过程来看，DJAM型碟式射流曝气器明显复杂于其它曝气装置，氧传递的途径很多，氧转移滤很高，这是其它曝气装置无法比拟的。
1.2混合搅拌
关闭引射介质，工作介质从内喷嘴高速喷射，周围低速液体被不断卷吸并进行动量交换，形成新的流体，周而复始，直至动量损失殆尽。动量沿程损失，流量沿程增加，最终实现对液体的混合搅拌。因此一过程无氧参与，故属于无氧搅拌作用。
1.3推流原理
气液混合物或液体从喷嘴高速喷射，与周围液体进行动量交换后能带动周围液体向背对喷嘴的方向流动，因此DJAM型碟式射流曝气器还具有推流作用。
DJAM型碟式射流曝气器首次引入了撞击损失理论，通过简化喷嘴、优化喷射口径等来减少能量和动量损失，从而提高了充氧效率、混合搅拌效果和推流能力。
2、DJAM型碟式射流曝气器结构和性能
2.1结构
DJAM型碟式射流曝气器主要由外腔、内腔、外喷嘴、内喷嘴、进气口和进液口六部分组成。内外腔体均为由上下两个蝶形壳体对合粘结而成的空腔，内外腔体同轴套合，进液口和进气口沿轴心方向分别连接内腔和外腔，内、外喷嘴分别沿
引射介质（空气）工作介质（污水）
内、外腔体周面同心均布。内腔即为工作介质腔，外腔即为引射介质腔。曝气器自身不含任何机电部件和传动部件，工作时需要配套的设备有：射流循环泵、鼓风机。 2.2产品型号
◆ DJAM 型碟式射流曝气器分5种型号24个不同规格，命名规则如下：
喷嘴数量：3、4、5、6、8、10、12 类别代号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ 产品代号
◆ DJAM 型碟式射流曝气器各型号规格尺寸
2.3技术性能
◆ 主要技术性能（单喷嘴，标准浸没水深5m ）
◆最佳工况点：DJAM型碟式射流曝气器的最佳工况点出现在气水比为2.5：1时，此时动力效率最高。
◆充氧性能曲线
3、安装方式
DJAM型碟式射流曝气器具有固定式和自动耦合式两种安装方式。
自动耦合装置由：①固定底座、②承插件、③导轨、④滑块、⑤上固定块、⑥下固定块六部分组成。固定底座和上固定块作为整个自耦装置的定位之用，与曝气器固定的滑块沿导轨滑动。安装时曝气器下滑，固定底座上的承插件（接工作介质）自动插入曝气器，直至限位销起作用；检修维护时曝气器上滑，固定的承插件（接工作介质）自动脱出曝气器。承插件固定于固定底座上，采用了特殊的衬胶材质，起到密封的作用。
固定式安装系统由：①固定底座、⑦平衡杆两部分组成。固定底座定位，平衡杆用于调整曝气器的水平度。
3.1自耦式安装
3.2固定式安装
