微机五防闭锁功能的实现
1、采用的形式：UT-2000IV型微机防误操作。
系统组成：（1）台式计算机或笔记本电脑；（2）传输适配器；（3）UT-2000IV型微机软件；（4）UT-2000IV型主机（内置或外置）（5）电脑钥匙及锁具；（6）具备与监控或调度接口的模块。
2、实现的功能：
（1）可安装在PC机，具有投资少、安装简单、升级方便的特点。（2）系统自带图形工具，可以方便接线图的修改，能够定义和添加新的设备类型及画法。
（3）具有完善的闭锁功能，能够对断路器、隔离开关、接地刀闸、临时接地线等实现强制闭锁，不仅能满足基本的五防功能，还要实现旁路母线充电、带路操作、倒母线操作、线路检测验电等闭锁功能。
（4）可以多任务并行操作。
（5）可以对操作票进行追忆，以便事故分析。
（6）有完整的日期操作票记录，可以对历史操作票进行检索统计，可以对设备的合、分闸进行统计。
（7）有严密、完善的用户权限，分级管理功能。可以定义每个操作人员在使用本系统的权限，能够具体到使用哪些设备。
（8）可以与操作票专家系统配合使用。
3、闭锁方式：
（1）通过与遥控系统的通讯，可实现闭锁监控系统的遥测操作。
（2）采用电脑编码、开关或者开关闭锁控制器能够闭锁现场或就地操作的断路器。
（3）能够实现小车开关五防闭锁。
（4）能够对设备的检修操作进行五防闭锁。
（5）能够对联动设备进行五防闭锁。
（6）具有电脑钥匙跳步操作功能。
（7）有应急解锁操作功能。
微机低频低压减载装置
1、功能要求：可以实现二段母线双回路的低频、低压自动减载功能。主要保护功能：
a、五轮低压减载；
b、五轮低频减载；
c、电压滑差及负序电压、电压过低闭锁低压减载；
d、两轮电压下降较快时的低压加速动作；
e、两轮频率下降较快时的低频加速动作；
f、频率滑差、频率异常及负序电压、低电压闭锁低频减载；
g、PT断线告警；
h、故障报文及故障录波，可录取故障前、后各10个周波的数据。
2、技术参数：
2.1.1 机械及环境参数：
a、机箱结构尺寸：长268mm×宽219×深265mm（6u 、32HP）
b、环境强度：正常工作温度0∽40℃；
c、极限工作温度：-10∽50℃；
d、存储及运输：-25∽70℃。
2.1.2额定及电气参数：
a、频率：50HZ；
b、直流电源：220V，允许偏差：+15%∽-20%；
c、交流电压：100V；
d、功耗：交流电压<0.5V A/相；直流电压：正常<15W，跳闸<30W。
2.1.3频率解列：
a、低频解列定值：40.0∽50.0HZ；
b、电压闭锁定值：（0.65∽0.85）Ue；
c、低频累积时间：0∽999999S；
d、过频解列定值：50.0∽55.0HZ；
e、过频工作延时：0.0∽2.0S；
f、保护固有时间：≤55ms；
g、频率定值误差：±0.02HZ；
h、动作延时误差：±1%（±40ms）。
2.1.4准确度
a、遥信分辨率：2ms；
b、动作值一致性：±3%；
c、动作延时一致性：±20ms。
2.2低频减载：
a、频率定值：45.0∽50.0HZ；
b、频率滑差定值：0.5∽50.0HZ/S；
c、动作时间：0.1∽60.0S；
d、频率定值误差：±0.02HZ；
e、延时定值误差：±0.1%定值，±40ms。
微机电压、频率解列保护装置
1.1实现低频、低电压，过频、过电压解列功能
1、主要保护功能：a、六段式低频解列保护；b、一段低频告警；
c、二段过频解列；
d、一段低压解列；
b、一段过压解列；
c、P T断线告警及闭锁；
d、故障报文及故障录波，可录取故障前、后各10个周波的数据。
e、可独立整定16套定值；
f、装置共有8路解列动作出口，可独立整定。
2、主要监控功能：
a、三相、线电压，零序电压，负序电压；
b、频率；
c、母线或机组在各低频段下的运行累积时间；
d、12路遥信开入；
e、装置弱电失电告警。
3、主要通讯功能：
a、提供JRS48-5通讯接口和一个CAN通讯接口；
b、遥控、遥测、遥信；
c、定值、参数远方整定。
技术参数：
1、机械及环境参数：a、机箱结构尺寸：长268mm×宽483mm×深265mm （6u、84HP）；b、环境强度：正常工作温度0∽40℃；
c、极限工作温度：-10∽50℃；
d、存储及运输：-25∽70℃。
2、额定电气参数：
a、频率：50HZ；
b、直流电源：220V，允许偏差：+15%∽-20%；
c、交流电压：57.7V?100V；
d、交流电流：1A、5A；
e、转子电压：≤500V
f、过载能力：2倍额定电流连续工作，40倍额定电流允许1S；
g、功耗：交流电流<0.5V A/相（In=3A）；直流电流：正常<0.5V A/相。
3、主要技术指标：
（1）低压减载：○1电压定值：10.0∽100.0V；
○2电压滑差定值：1.0∽99.99V/S；
○3动作时间：0.1∽60.0S；
○4电压定值误差：±2.5%或±0.5V；
○5延时定值误差：±1%定值、±40ms。
（2）触点容量：
○1信号触点：AC125V、0.6A；DC110V、0.6A；DC30V、1A；
○2小中间开入触点：AC125V、0.6A；DC110V、0.6A；DC30V、1A。（3）模拟量精度：
○1测量电流：±0.5%；
○2电压：±0.5%；
○3功率：±0.5%；
○4频率：±0.02HZ。
（4）控制操作：
○1模拟量动作告警；
○2开关量动作告警；
○3同期合闸功能；
○4PT断线告警。
（5）监控功能：
○1可采集28路开关量信息，开关量信号为无源空接点；
○2可采集6路脉冲电度量，脉冲电度输入为12∽24V有源脉冲；
○3可采集一组模拟量I A I B I C ，U A U B U C ，F，U O，U X，F X ，并计算出P、Q、Cos、U AB，U BC，U CA，I O，功率可选择二表法或三表法。○4装置可实现对断路器的常规操作控制，如手动合闸、跳闸、远方合闸、远方跳闸等。
○5控制……功能：可以在面板或……对装置所有出口继电器和信号继电器进行控制……操作。
微机监控装置
1、主要监控功能：
a、三相电流；三相、线电压；
b、有功功率、无功功率、功率因数、频率；
c、零序电压、线路侧电压；
d、28路遥信开入；
e、6路脉冲输入；
f、13路控制开出；
g、模拟量动作告警；
h、开关动作告警；
i、同期合闸；
j、PT断线告警；
k、装置弱电失电告警；
l、故障报文。
主要通讯功能：
a、提供RS485通讯接口和一个CAN通讯接口；
b、遥测、遥信；
2、技术参数：
（1）机械及环境参数：a、机箱结构尺寸：长268mm×宽270mm×深265mm（6u、42HP）；b、环境强度：正常工作温度0∽40℃；
c、极限工作温度：-10∽50℃；
d、存储及运输：-25∽70℃。
（2）额定电气参数：
a、频率：50HZ；
b、直流电源：220V，允许偏差：+15%∽-20%；
c、交流电压：100V；
d、交流电流：5A；
3、主要技术指标：
○1采样回路精确工作范围：a、相电压：20∽100V；
b、测量电流：5A；
微机发电机失磁保护
1、主要保护功能：
a、失磁保护；
b、联、跳闸保护；
c、故障报文、故障录波；
d、可独立整定16套保护定值；
主要监控功能：
a、机端三相电流、电压，三线电压，系统侧三相电压、励磁电压，转子电阻；
b、12路遥信开入；
c、装置弱电失电告警；
主要通讯功能：
a、提供RS485通讯接口和一个CAN通讯接口；
b、定值参数的远方整定；
技术参数：（1）机械及环境参数：a、机箱结构尺寸：长268mm×宽
270mm×深265mm（6u、42HP）；b、环境强度：正常工作温度0∽40℃；
c、极限工作温度：-10∽50℃；
d、存储及运输：-25∽70℃。
主要技术指标：
1、发电机失磁保护：
a、阻抗定值X A：±99.99∽999.99Ω；
b、阻抗定值X B：±99.99∽999.99Ω；
c、转子低电压定值：5∽200V；
d、母线低电压定值：5∽100V；
e、延时定值：0∽10S；
f、阻抗定值误差：±2.5%或0.01Ω；
g、转子低电压定值误差：±5%或±0.1U O；
h、系统电压定值误差：±2.5%或±0.05V；
2、联锁跳闸（非电量）保护
a、延时定值：0∽99.99S；
b、延时定值误差：±1%定值±40ms；
3、监控功能：
（1）数字量采集与处理
对现场设备状态、位置、故障、事故信号等采集处理形成SOE发送到后台，可采集12路开关量信息，开关量输入信号为无源空接点。（2）模拟量采集与处理
可采集I A I B I C ，U A U B U C ，U ga，U gb，U gc，励磁电压E并计算出U AB，
U BC，U CA，U2。
电厂五防闭锁装置的功能及应用 摘要：电力系统的五防闭锁装置是当前电力行业使用最普遍的组成结构，贯穿于电力系统的运行，操作，维护等各个阶段。为了确保电气设备的安全运行，在操作回路上设置装设微机五防系统，成为防止误操作事故发生的有效手段。 关键词：误操作, 事故, 微机, 闭锁装置 Abstract: Electric power system the closure device is the current five electric power industry the most common use of composition structure, passes through in the operation of the power system, operation, maintenance and so on each stage. In order to ensure the safe operation of electric equipment in operation on the way back to the microcomputer control system installed set five, become to prevent incorrect operation effective means of accident. Key Words: wrong operation, accidents, microcomputer, locking device 1，引言 发电厂电气操作是电力生产过程中一个重要的工作环节，它是改变电气运行方式，为设备检修提供条件的必要手段，发生电气误操作不仅会引发重大事故，还可能造成人员伤亡或设备损坏，严重威胁着电力生产的安全，所以为了避免电气误操作事故的发生，确保电力系统的安全稳定运行，必须重视“五防”工作。近年来，微机“五防”系统在各电压等级的变电站已经得到了广泛的应用，它功能完善，可靠性高，能有效地防止“五误”操作。 2，“五防”的作用 电力行业所说的“五防”是指：1，防止误分，合断路器。2，防止带负荷分，合隔离开关。3，防止带电挂（合）接地线（接地刀闸）。4，防止带接地线（接地刀闸）合断路器（隔离开关）。5，防止误入带电间隔。 3，CAOS2000型防误闭锁装置的原理 大唐保定热电厂二厂区变电站使用的是锦州拓新电力电子有限公司生产的CAOS2000型微机防误闭锁装置，这套系统是一种采用计算机技术，用于电气设备防止电气误操作的装置，以模拟屏防误主机为核心，预先编写了保定热电厂二厂区变电站的所有设备点的操作规则数据库，并将其固化在主机中，屏面上为一次系统图。当运行人员启动系统，根据正确的操作步骤在计算机模拟图上进行开票，自动生成相应的操作票，开完票后在一次模拟图上进行预演，模拟屏防
35kV变电站新增五防系统 技术规范书 生产设备管理部 2015年3月 目录
1 总则 (2) 2项目概况及环境条件 (3) 2.1项目概况 (3) 2.2 使用条件 (3) 3 技术要求 (5) 3.1 微机五防系统的组成和适用范围 (5) 3.2. 微机五防功能和技术要求 (8) 4 产品质量保证及验收 (12) 4.1 现场验收 (12) 4.2 现场服务及售后服务 (13) 5 培训 (12) 1 总则
1.1 本规范适用于35kV及以上电压等级变电站新增微机五防系统，五防系统的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。 1.3 如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全符合本规范的要求；如有异议，应在报价中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。 1.4 本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。 1.5 本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。 1.6 供方职责 供方的工作范围将包括但不限于此内容。 1.6.1提供标书内所有设备及设计说明书及制造方面的说明。 1.6.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。 1.6.3提供与投标设备版本相符的安装及使用说明书、维护手册。 1.6.4提供试验和检验的标准，包括试验报告和试验数据，电磁兼容报告。 1.6.5提供图纸，制造和质量保证过程的一览表以及厂商推荐的技术方案、设备布置、安装接线图和标书规定的其他资料。 1.6.6提供设备管理和运行所需有关资料,及同类设备运行成功的供货记录（安装地点、投运时间、运行情况等）。 1.6.7所提供设备应发运到规定的目的地。 1.6.8如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知买方，并经买方确认后，才能进行设备制造。1.6.9在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受买方的选择。 1.6.10 投标方应保证所供货的微机五防系统不存在侵犯第三方知识产权问题。1.6.11投标方有合作伙伴时，在投标文件中应说明与合作伙伴的分工。未经需方同

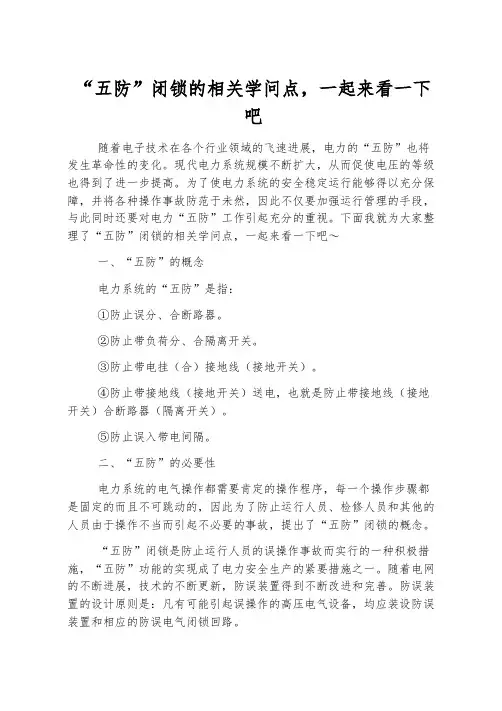

五防闭锁是指： 1．防止误分、合断路器。 2．防止带负荷分、合隔离开关。 3．防止带电挂（合）接地线（接地开关）。 4．防止带接地线（接地开关）合断路器（隔离开关）。 5．防止误入带电间隔。 产品发展历程 五防的发展经历了机械式五防、电磁式五防、微机五防，将要发展的方向是分布式五防。 闭锁方式说明 常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。 1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。在发生误操作时，可以实现自动闭锁，阻止误操作的进行。机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。 然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。 2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。其最大优点是钥匙传递不受距离的限制，所以应用范围较广。程序锁在操作过程中有钥匙的传递和钥匙数量变化的辅助动作，符合操作票中限定开锁条件的操作顺序的要求，与操作票中规定的行走路线完全一致，所以也容易为操作人员所接受。 3、电气闭锁是通过电磁线圈的电磁机构动作，来实现解锁操作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。电气闭锁的优点是操作方便，没有辅助动作，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低，增加了直流系
关于变电站综合自动化及集控站存在问题及发展建议 作者：宋兴旺， 庞鹤龙， 张黎元 作者单位：天津市西青供电分公司,300061 相似文献(10条) 1.期刊论文张东英.葛亮.杨以涵.周孝信.Zhang Dongying.GE Liang.Yang Yihan.Zhou Xiaoxin500 kV综合自动 化变电站仿真培训系统的实现-电网技术2001,25(6) 以南昌500 kV综合自动化变电站的仿真培训系统为例,介绍如何根据综合自动化变电站的实际情况,确定仿真培训系统的仿真范围、仿真模式、培训内容及其实现方法,阐述了综合自动化变电站的间隔层、变电站层和电气主设备这3部分的仿真设计要求.这些内容不但能作为综合自动化变电站仿真系统的设计目标和开发后的测试标准,而且也适用于开发中心集控站的仿真培训系统.因此,纯软件的仿真模式更适合于应用自动化程度较高、技术更新较快的仿真对象. 2.期刊论文张锦萍.石慧利35KV/6kV综合自动化仿真变电站培训系统及应用-现代企业教育2006(8) 中原油田35KV/6kV综合自动化仿真变电站是一套采用物理方式实现的综合自动化变电站培训系统,该系统能够提供真实的变电站培训环境,具有变电站倒闸操作、微机保护装置、后台监控软件的操作及组态、变电站事故处理和一、二次故障处理的培训功能.可完成对变电站值班员、变电检修工等电气工作人员的技术培训、鉴定、考核,大大提高电气工作人员的技术水平,使电力系统运行更加安全、可靠,并收到可观的企业经济效益. 3.学位论文张伟综合自动化在35kV/6kV变电站设计和应用2008 随着变电站自动化系统技术的发展，按间隔配置设备、分层分布式系统结构体系己成为必然趋势，笔者回顾了国内变电站自动化技术发展的过程 ，分析了国内变电站自动化系统现状和发展趋势，强调了继电保护和监控在技术和管理上的一体化发展，数字化变电站的发展。以乌石化化纤厂总降 35kV变电站综合自动化系统改造为课题进行了工程设计和相关理论研究，介绍了35kV变电站综合自动化改造的研制过程。论文在在第二章中介绍了系统设计研究原则、设计研究内容，技术功能要求。主要研究了乌石化化纤厂总降压站一次线路及设备，随后提出了对各设备保护和监控功能的要求，最后介绍了乌石化化纤厂总降压站综合自动化系统改造的结构设计情况和实施后设备布置情况。变电站综合自动化系统有硬件和软件两大部分组成，本文在第三章中介绍了其硬件组成，硬件工作原理，硬件之间接口方式，和满足CPU控制要求的开关量输入/输出回路，从而全面了解了综合自动化硬件系统的特点和各部分所执行的功能。在第四章中以变电站中重要的元件—变压器为例介绍了其保护要求和实现特点、变压器差动保护的原理和算法、如何用软件来实现变压器的综合自动化保护。在第五章乌石化化纤厂总降压站综合自动化系统现改造实施时采取的不停电改造方案，以及问题和解决办法。在第六章中对乌石化化纤厂总降压站综合自动化系统进行了总结和评价，实际运行结果证明变电站综合自动化技术和变电站无人值班技术是变电站监控和保护发展的主流和必然趋势，论述了此次综自改造的技术特点、技术关键和创新点论述了改造中的难点及解决措施，改造中存在的问题及完善建议。 4.会议论文吴颖欣.牛建伟综合自动化变电站电磁干扰与防护设计2006 计算机监控系统、微机保护以及系统通信技术构成了变电站的综合自动化系统.该系统具有运行可靠、占地面积少、设计、运行、维护简单等突出优点.但大量电气、电子设备的广泛应用,形成了复杂的电磁环境.电磁干扰(Elec-tromagnetic Interference-EMI)和电磁敏感度(Electromagnetic Sensitivity-EMS)已成为综合自动化变电站设计过程中必须考虑的问题.如何使变电站内的电气设备既不受外来干扰影响,也不对所处环境和其他设备造成干扰,维持共存的电磁环境、相互兼容,均能正常工作,是变电站设计必须解决的课题.为了保证电气设备在复杂的电磁环境中能够正常工作,同时减少自身对环境产生的电磁污染,许多国家都颁布了电磁兼容性标准,国际电工委员会(IEC)设立的围际无线电干扰特委会(CISPR)于20世纪60年代制定了系列电子、电气设备的电磁干扰限制标准.80年代后,我国参照CISPR标准制定了若干相关国家标准.而今,抗电磁干扰和防护设计已成为变电站设计的重要内容.本文探讨电磁干扰源与电磁干扰的传输方式，综合自动化变电站电磁干扰的防护技术与措施。 5.期刊论文刘伟平110kV综合自动化变电站改造工程的设计分析-硅谷2009(8) 在综合自动化变电站改造工程设计过程中,随着网络技术的发展、智能化电气的发展,特别是智能化开关、光电式互感器等机电一体化设备的出现、新的规程规范和标准的应用,变电站自动化技术即将进入数字化新阶段.分析110kv综合自动化变电站改造工程在设计过程中应用新技术、新标准及规范、新产品的方法. 6.期刊论文夏红光110 kV综合自动化变电站蓄电池容量的计算-继电器2004,32(18) 分析了110 kV综合自动化变电站一、二次设备的特点及与常规变电站的不同,认为不能按常规站的经验来选择综合自动化变电站的蓄电池容量,而应该在对站内各种直流负荷进行详尽分析、统计的基础上,重新计算蓄电池组的个数和容量.该文介绍了其计算过程,对综合自动化变电站蓄电池容量的选择有一定的借鉴意义. 7.学位论文刘博500kV变电站无人值班综合自动化系统研究2004 进入21世纪以来,电力系统正向高参数、大容量、超高压快速发展,500kV电网已形成环网并成为我国电网的主网架.随着电力体制改革的逐渐深入和山东电力系统规模的不断扩大,500kV电网建设和运行管理中的许多具体问题需要我们加以研究和解决.本文针对山东500kV电网目前建设和运行管理状况,对500kV变电站无人值班综合自动化系统设计与实现进行了深入的研究.本文先在总结了当前山东电网500kV变电站的运行管理状况的基础上,对山东 500kV变电站实施无人值班综合自动化系统的可行性和必要性进行了分析,并对500kV变电站无人值班综合自动化系统的实现进行了规划.然后对实现 500kV变电站无人值班的综合自动化系统进行了设计和实施,对500kV变电站无人值班综合自动化系统的主控制站及分控制站进行了主要系统的配备和实现,包括实现500kV变电站无人值班的辅助系统如变电站的在线监测、调度自动化系统及运行监控中心的辅助决策等的构成进行了分析.最后给出了500kV变电站综合自动化系统无人值班的运行监控中心、集控站及操作队的运行管理模式,以适应500kV变电站综合自动化系统集中监控的需要.运行表明山东电网500kV变电站无人值班综合自动化系统实现的条件已经成熟,效益显著,具有推广价值. 8.期刊论文陈志军.李剑刚.高宏伟.CHEN Zhi-jun.LI Jian-gang.GAO Hong-wei500 kV综合自动化变电站的防误 闭锁应用-继电器2006,34(18) 防误闭锁装置是变电站重要的组成部分之一.阐述了变电站对防误闭锁装置的基本要求,分析了传统防误闭锁装置的特点,并针对其不足之处,重点介绍了利用综合自动化装置实现变电站防误闭锁系统的实施方案.通过以运行中的500 kV张家港变电站为例,证明综合自动化防误闭锁系统在各种可能操作方式下都能实现可靠的防误闭锁功能,同时也提出了其不足之处和需要改进的地方. 9.期刊论文张锦萍综合自动化仿真变电站培训系统的应用-内江科技2008,29(5) 中原油田35KV/6kV综合自动化仿真变电站是一套能够提供真实的变电站培训环境,集倒闸操作、微机保护装置、后台监控软件组态及操作、变电站一、二次故障处理等培训功能,可完成对变电站电气工作人员的技能培训、鉴定、考核,对提升电气工作人员的技术水平,确保油田电网安全和可靠运行具有重要作用.
五防装置台帐填写说明 一、变电站五防装置概况 1、变电站型式：综自或常规 2、整体五防类型：填写变电站主要使用的五防装置类型（如微机、程序锁等），如变电站同时 使用多种型式五防装置，整体五防以高压侧使用的五防装置型式填写。 3、整体五防涉及电压等级：按电压等级填写，如35KV、10KV等 4、五防闭锁套数(按电压等级分类)：按电压等级分类统计填写（包括微机五防），每一回路（即 一套程序）为一套，如35KV；套，10KV：套等。 5、五防闭锁点数量(按电压等级分类)：按电压等级分类统计填写（包括微机五防），按实际程 序统计，每一道程序（一个程序锁）为一闭锁点，包括使用中的辅助五防，如35KV；点，10KV：点等。 6、辅助五防类型：变电站使用中的机械联锁、电气闭锁、电磁锁等。 7、辅助五防涉及回路数：按电压等级分类统计填写：如35KV；个，10KV：个等 8、独立挂锁数量：使用的普通挂锁（无程序）数量 9、微机五防装置形式：填写微机五防闭锁程序生成形式，如五防机（五防微机）、模拟盘等。 10、微机五防模拟盘操作元件形式：如旋转开关、带灯光显示的触摸开关等 11、微机五防钥匙采码形式：目前各站使用的采码形式有两种：光电式和触头式。 12、微机五防跳过钥匙数量：站内保存或使用的程序跳过钥匙数量及名称。 二、五防闭锁程序 1、程序锁： ●按每一回路（即一套程序）分别统计，母线PT与母线接地刀闸为一套程序，3#母线（包 括-3刀闸）为一套程序，主变各侧-4刀闸变侧接地刀闸为一套程序。 ●程序均按停电顺序填写。如111、111-4、111-1等，顺序严格按实际程序，出现并行程序 时可用或（XXX、XXX）等形式叙述清楚，对设备网门、五防接地锁或模拟锁用文字表达准 确，如XXX开关网门、XXX开关网门1、XXX开关网门2、XXX开关网门3、XXX开关网门4、 XXX开关与XXX-1间地（有程序的五防接地端）、模拟301开关断开等。 ●无程序的五防接地端在备注中填写，并注明安装位置。 ●在开关柜内安装的无，能实现不打开网门不能封地线、不拆除地线不能关网门的，视为五 防接地端有程序，程序中按顺序填写。 2、微机锁：微机五防的闭锁程序可上报厂家提供的五防闭锁条件，不必填写程序。无厂家提供的闭锁条件的变电站按程序锁方式填写。 3、使用中的辅助五防在程序中按其闭锁顺序填写，如031、辅助（031-5或031-1、开关前网门）。备注中注明辅助五防类型。 三、其他 当回路闭锁程序有变更时在其备注栏注销，在程序栏重新填写新的程序。
电气系统五防防误闭锁装置 电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。 根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下： 1.防止误分、误合断路器； 2.防止带负荷拉、合隔离开关或手车触头； 3.防止带电挂(合)接地线(接地刀闸)； 4.防止带接地线(接地刀闸)合断路器(隔离开关)； 5.防止误入带电间隔。 电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。 电气五防管理制度 第一章总则 （一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。 （二）、防止电气误操作是指： 1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关） 2、防止误分、误合断路器、负荷开关、接触器。（只有操作指令与操作设备对应才能对被操作设备操作） 3、防止接地开关处于闭合位置时分、合断路器、负荷开关。（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。） 4、防止在带电时误合接地开关。（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。） 5、防止误入带电室。（只有隔室不带电时，才能开门进入隔室。） 第二章工作职责： （一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人； （二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；
防误闭锁装置介绍 防误闭锁装置是指防止工作人员发生电气误操作事故设置的装置。防误闭锁装置所实现的五防功能：防止误分、误合断路器；防止带负荷拉、合隔离刀闸；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。经常用到的防误闭锁装置有：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示闭锁装置等。下面就以上的几种防误装置做一个简单的介绍。 第一、微机防误装置主要有防误监控主机、智能网络控制器、智能防误控制器、智能电脑钥匙、通讯充电管理器、防误锁具等。它是将智能防误锁具安装在智能化设备上通过电气方式闭锁，将普通防误锁具安装在手动设备上，通过机械方式闭锁。它所实现的功能有：模拟操作智能判断；语音提示；自动生成典型操作票并发送至智能钥匙，并由智能钥匙依次提示操作步骤对现场锁具进行解锁，从而实现五防功能。 第二、电厂或变电站的计算机监控系统内的防误操作闭锁功能，是计算机监控系统厂家在设计系统时，必须考虑到电气防误闭锁功能。此种防误闭锁应在间隔级控制层内实现。在站级控制层和间隔级I/O测控单元具有软件实现电气防误操作监督的功能，该软件对运行人员的操作步骤进行监测、判断和分析，以确定该操作是否合法、安全。若发生不合法操作，应对该操作进行闭锁、并告警和打印信息。主要的闭锁条件如下，但不限于此： 1）330kV隔离开关，如果相应的接地开关合上，则不能操作，反之也一样；如果相应的断路器合上，则隔离开关和接地开关都不能操作。 2）任何330kV母线侧隔离开关，当其该母线侧的接地开关合上，则不能操作，反之也一样。 3）如330kV线路有电压，则线路接地开关不能合上。 第三、高压开关柜的“五防”功能。高压开关柜应有应有可靠的机械和电气防误操作的功能。机械防误操作功能：通过高压开关柜内接地刀闸的机械闭锁来防止接地刀闸合入时，开关小车遥至“工作”位，或防止小车在“工作”位时，合入接地刀闸；通过小车断路器的机械闭锁来防止小车断路器在“合闸”位时，移动或着摇小车，实现防止带负荷拉、合隔离刀闸；通过高压开关柜内的接地刀

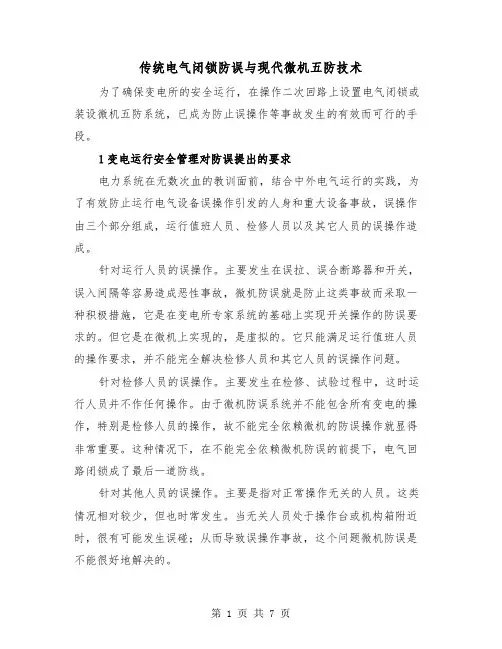

微机五防现状及发展探讨 作者：常青 1．微机五防的现状 微机五防装置经过近十几年的发展，已被广大的电力系统的用户所接受, 在高电压等级(110kV以上）防误闭锁市场，微机五防已成主流产品。生产微机五防的厂家不断增加，产品的种类越来越多。但就目前国内微机防误产品使用情况来讲，各类装置在基本原理上都是大同小异，区别在于实现方法的不同，也就是产品结构的不同。可以归纳为以下几个分类： 单元电气间隔闭锁型 单元电气间隔闭锁是指将一个电气回路的电气设备断路器、刀闸、接地刀闸（电动操作）等的操作闭锁，集成在一个小型微机装置内，其闭锁逻辑只考虑本回路内电气设备的逻辑闭锁。而对于公用回路的闭锁，如双母线倒母线操作、旁带等公共操作闭锁，则独立组成一个装置。然后将这些装置组成一个网络，就构成了一个网络型单元电气间隔的防误闭锁系统。这种闭锁方式只适用于主要电气设备均为电动操作的场合。手动操作设备不做任何闭锁。实际上是一种不完善的闭锁。 常规微机五防闭锁装置 这类装置是通过早期开发、不断完善补充、运行可靠、价格较低的成熟装置。大体上分为两种类型。
第一种为计算机式五防闭锁装置： 这种模式为在计算机（工控机或商用PC机）上，运行五防闭锁软件, 根据操作票内容在计算机上模拟预演，正确后将操作票传送给电脑钥匙，操作人员根据电脑钥匙显示内容逐项操作，操作完成后向计算机回传，计算机即刷新设备状态，记忆设备新状态。计算机也可以和监控接口，共享设备状态信息。 当然，这种模式也可作为集控站五防工作站或受控站五防子系统配置，驱动遥控闭锁、利用监控操作实现防误闭锁。 第二种为五防闭锁模拟屏模式： 这种模式又分为三种类型： 其一是只有五防闭锁模拟功能的模拟屏：这是早期采用的模式，现在仍在使用，其特点是屏上的模拟器件多为手动旋钮式，水平为断开，垂直为接通。屏内配置工控主板，程序固化，可靠性能满足要求，功能单一。 其二是灯光在线触摸操作式模拟屏：这类五防闭锁模拟屏，除防误模拟功能外，还有返回屏功能，与监控接口后可在模拟屏上在线显示电量参数和设备状态。这类装置可靠性高、扩展方便、显示清晰。 其三是灯光在线触摸式综合操作屏，具有灯光在线功能。能够实现灯开关控制操作（通过网络或独立智能单元）、五防模拟（含动态仿真模拟）、信号返回（模拟量、开关量、闪光报警）、监控主站功能的三屏合一式模拟屏。对大型厂站更显重要，因为这种模拟屏具有多种备用操作模式，当监控主机或监控网络或软硬件故障时，可作为监控主站使用，特别有利于重大事故处理。 网络在线型闭锁装置 网络在线型闭锁装置的实现方法大同小异，但结果及利弊却大不相同。 类型1：这种方案是在每个电气设备上装设一套由单板机控制的闭锁单元，自己采集相关的电气参数、设备状态及实现闭锁的锁具，然后通过网络将各电气设备上的闭锁单元接入中央管理机，组成一个五防闭
“五防”闭锁装置管理制度 一、目的 将误操作风险降低到最小限度，保证人身、设备、环境的安全，特制定此制度。 二、适用范围 适用于运行部生产现场 三、“五防”闭锁管理规定 1、电气运行人员都必须严格执行本制度中规定的条例履行职责，并接受安全监察人员的监督。 2、高压变电设备凡有可能引起误操作的均应装设有“五防”性能的防误闭锁装置。它是变电操作制度中的一种强制性的技术防范措施。“五防”是指：防止带负荷拉、合隔离开关，防止带电挂接地线，防止带地线合断路器，防止误入带电间隔，防止误登带电杆塔。 3、防误装置是执行操作票制度的必要补充和完善，不得因此而放松操作票制度的认真执行和管理。防误工作的核心依然是严格执行两票制度。 4、电气运行人员负责全局的防误装置工作，总结经验教训，指定防范事故措施，杜绝误操作事故的发生。 5、安装防误闭锁装置，必须执行工作票制度，安装锁体必须做好安全措施，严防开关误动作和刀闸自动跌落。安装过程中需要做试验，必须申请停电并履行工作票制度，必须由熟悉设备的人员进行操作。 6、操作程序符合设计要求。防误装置与被闭锁的开关设备的位置相对应：防误装置应不影响开关设备的技术特性等。 7、室外装置有防雨、防尘措施。
8、接地部分保证接触良好可靠，符合要求。 9、电气运行人员在正常倒闸操作中必须严格按照闭锁程序进行，严禁使用其他工具打乱程序进行操作。 10、开关设备的防误装置检查和巡视由电气运行人员负责，其巡视时间开关时间相同。防误装置的全面检查与维护可结合设备大、小修一道进行，工作完毕后和设备同时验收。 11、各配电室的防误装置由电气主管应该每半年一次定期对防误装置进行全面的检查并做好记录。 12、发现无票进行倒闸操作，或有票而且不经过模拟预演和不带操作票到现场，贪图快、图方便而且使用万能钥匙执行解锁操作，将按照公司反违章工作规定进行严格考核。 13、发生锁生锈，应该除锈抹净。遇事故处理的紧急进行解锁，但事后应向运行部汇报。
集控站系统 一、引言 随着电网发展和无人值班变电站的推广，在对电网进行监测和调度的基础上，调度自动化系统中增加了控制功能，即由调度人员承担原来由变电站工作人员进行的设备监视和控制工作，这种运行模式既可减少运行人员，又可让调度人员熟悉电网及设备的运行情况，为正确处理事故打下基础。但是，随着无人值班站的增多，仅仅依靠调度自动化系统来监控全网的运行模式遇到了不少问题：①随着无人值班站增多和站端自动化系统及通信手段的改善，调度自动化系统接收到的信息越来越多，将不断增加调度员的工作量； ②目前，自动化设备的抗干扰能力尚有缺陷，误发信情况比较多，容易降低 调度人员的警惕性，而且调度自动化系统在遥信处理方面手段不够完备，会导致“信息淹没”现象，即有些信息未经调度员处理便被忽视了，无形中降低了电网的安全运行水平。 集控自动化系统是集实时监控（SCADA）、运行管理、智能操作票等于一体的自动化系统，运行人员可通过该系统监测变电站设备运行情况和对设备进行控制。 建立集控自动化系统的优越性 (1)很好地满足大电网运行的需要。集控自动化系统是随着电网规模扩 大，无人值班变电站增加而出现的。无人值班站的集控端原则上有以下三种方式：①集控端设在多个中心变电站，实现分片控制，有省中调调度的220kV 变电站参与的无人值班变电站系统宜按此方式进行规划设计；②集控端设在集中控制中心，集中控制中心和相应的调度中心分开，集控员、调度员各负其责，可共用一套自动化主系统，但分用工作站；③集控端与调度中心设在一起，集控端的工作由调度员负责，但有省中调调度的220kV变电站参与的无人值班变电站系统，禁止采用这种方式，如果无人值班站数大于10座，也不宜采用这种方式。 (2)可减轻调度员工作负担。由于集控自动化系统的建立，调度员可专 注于电网调度，做好负荷预测、事故预想等工作，有利于保证电网的安全、
微机五防闭锁功能的实现 1、采用的形式：UT-2000IV型微机防误操作。 系统组成：（1）台式计算机或笔记本电脑；（2）传输适配器；（3）UT-2000IV型微机软件；（4）UT-2000IV型主机（内置或外置）（5）电脑钥匙及锁具；（6）具备与监控或调度接口的模块。 2、实现的功能： （1）可安装在PC机，具有投资少、安装简单、升级方便的特点。（2）系统自带图形工具，可以方便接线图的修改，能够定义和添加新的设备类型及画法。 （3）具有完善的闭锁功能，能够对断路器、隔离开关、接地刀闸、临时接地线等实现强制闭锁，不仅能满足基本的五防功能，还要实现旁路母线充电、带路操作、倒母线操作、线路检测验电等闭锁功能。 （4）可以多任务并行操作。 （5）可以对操作票进行追忆，以便事故分析。 （6）有完整的日期操作票记录，可以对历史操作票进行检索统计，可以对设备的合、分闸进行统计。 （7）有严密、完善的用户权限，分级管理功能。可以定义每个操作人员在使用本系统的权限，能够具体到使用哪些设备。 （8）可以与操作票专家系统配合使用。 3、闭锁方式： （1）通过与遥控系统的通讯，可实现闭锁监控系统的遥测操作。
（2）采用电脑编码、开关或者开关闭锁控制器能够闭锁现场或就地操作的断路器。 （3）能够实现小车开关五防闭锁。 （4）能够对设备的检修操作进行五防闭锁。 （5）能够对联动设备进行五防闭锁。 （6）具有电脑钥匙跳步操作功能。 （7）有应急解锁操作功能。 微机低频低压减载装置 1、功能要求：可以实现二段母线双回路的低频、低压自动减载功能。主要保护功能： a、五轮低压减载； b、五轮低频减载； c、电压滑差及负序电压、电压过低闭锁低压减载； d、两轮电压下降较快时的低压加速动作； e、两轮频率下降较快时的低频加速动作； f、频率滑差、频率异常及负序电压、低电压闭锁低频减载； g、PT断线告警； h、故障报文及故障录波，可录取故障前、后各10个周波的数据。 2、技术参数： 2.1.1 机械及环境参数： a、机箱结构尺寸：长268mm×宽219×深265mm（6u 、32HP） b、环境强度：正常工作温度0∽40℃；
PPT讲演稿 尊敬的各位领导、各位专家老师： 大家下午好！我们是“双千人才培训班”变电运行第五小组，我是来自成都电业局的郑莹莹，这位是同样来自成都电业局的陈琳琳、来自南充电业局贾挺进、广安电业局柯云华、遂宁公司郭美林、攀枝花电业局的郑钊、绵阳电业局龚坤、资阳公司李泽宇、成都电业局谢天翔、乐山电业局赵磊。下面我将本小组讨论的课题进行一个介绍，我们课题的题目是“集控化防误闭锁系统运用分析”。 国家电网公司提出“三集五大”的发展战略，实施两个转变：转变公司发展方式，转变电网发展方式。按照集团化运作、集约化发展、精益化管理、标准化建设（简称“四化”）要求，实施人力资源、财务、物资集约化管理，构建大规划、大建设、大运行、大检修、大营销（简称“三集五大”）体系，实现公司发展方式转变。 随着“大运行”、“调控一体化”、“无人值班”等生产组织模式的试点和推行，以及智能变电站、程序操作等新技术的应用，变电运行的工作方式和要求也将发生重大变化。这就对微机型防误系统提出了更高的要求，防误系统不仅要具备单个变电站的五防功能，同时要满足集控模式下变电运行工作的需要。由此可见，优化、改造、甚至更换目前运用的防误闭锁系统，使之能够适应更新的运行环境、达到更高的技术标准，已经成为一项势在必行、并且十分紧迫的工作。 电气操作五防是指在变电站、发电厂倒闸操作中防止发生①误拉、合断路器；②误入带电间隔；③带负荷拉、合隔离开关；④带接地刀闸或接地线合隔离开关； ⑤带电挂接地线或合接地刀闸这五种误操作。 防误闭锁装置的发展先后经历了普通挂锁、电磁锁、电气闭锁、机械程序锁、微机防误闭锁装置五个阶段。 目前已经运用的微机防误闭锁系统，可以大致分为两种类型，即离线式微机防误闭锁系统和在线式微机防误闭锁系统。 离线式微机防误闭锁系统主要由三个部分组成，即防误主机（或五防模拟屏）、电脑钥匙及现场锁具。离线式微机防误闭锁系统核心流程如图所示： 现有的在线式微机防误闭锁系统主要由三个部分组成，即防误主机、分布式现场总线及现场锁具。下面我为大家展示现有在线式防误闭锁系统状态，这是未解锁
电气“五防”学习资料 2010年9月
电气操作必须严格执行的“五防”： 1、防止误拉、合开关 2、防止误入带电间隔 3、防止带负荷拉、合刀闸 4、防止带地刀或接地线合开关 5、防止带电挂接地线或合接地刀闸 开关、刀闸防误闭锁装置 一. 400V低压开关防误闭锁 1. 400V低压开关均装有限位开关，只有开关在工作位置或试验位置才能对开关进行分、合闸；此限位还能防止带负荷拉开关，在动、静触头拉弧前先将开关通过机械部分跳掉。 2. 400V低压开关装有闭锁电磁铁，当其失去直流操作电压后机构不进行合闸操作。 二. 6KV开关防误闭锁 （一）闭锁装置介绍 1．6KV开关均为真空断路器，采用金属封闭开关，该开关处在锁定后的试验位置或工作位置时，才能对开关进行分、合闸操作。 2．只有接地刀在分闸位置时，开关才能从试验位置摇至工作位置或从工作位置摇至试验位置。 3．只有当开关处在试验位置或移出柜门外后，后下门（电缆室内）关
好后，才能对接地刀闸进行操作。 4．后下门只有在接地刀闸处在合闸位置时才能开启。必要时，可利用紧急解锁装置开启后下门，但要取得值长的同意，要密切注意间隔内是否带电。 5．开关在工作位置时，二次插头被锁定不能拔出。 （二）“五防”措施 1. 防止带电合地刀 (W2)地刀在分位，开关在运行状态，通过开关本体挡板与地刀连杆上一挡板闭锁，无法进行地刀操作。 (W3)地刀在分位，开关在运行状态，通过地刀闭锁挡板，地刀操作把手在开关处于运行状态时，无法放入地刀操作孔进行地刀操作。 2. 防止误入带电间隔 (W2) 开关后柜门通过闭锁舌片扣住后柜门，使后柜门无法打开，且地刀闭锁舌片已进行加长处理。 (W3)地刀分开后，开关下柜门通过闭锁舌板卡住，使下柜门无法打开。 3. 防止带地刀送电 地刀合上后，开关通过开关柜中间闭锁舌片挡住手车滚轮，无法摇至工作位置。 4. 防止带负荷拉合刀闸 （1）开关未到试验位置或工作位置时，开关联锁弯板扣住合闸弯板上的销，使开关无法合闸，同时通过行程开关切断合闸回路，防止开关处于合闸状态，推进负荷区。
微机五防装置 近几年来，全国各电压等级变电站逐步采用计算机监控，实现了无人或少人值班。由于这类变电站操作管理方式的变化给电气防止误操作闭锁装置带来了一些问题，为此国家电力公司发布了《防止电力生产重大事故的二十五项重点要求》，并把防止误操作问题列为首要解决问题之一。这些要求是：“采用计算机监控系统时，远方、就地操作均应具备电气闭锁功能。”“断路器或隔离开关闭锁回路，不能用中间继电器，应直接用断路器或隔离开关的辅助接点，操作断路器或隔离开关时，应以现场状态为准。”下面根据上述要求，并结合工程实践，阐述微机闭锁装置的特点及应用。 4 . 2 . 1微机五防闭锁装置的特点及设计原则 1．微机五防闭锁装置的设计原则 ① 由于实现变电站无人值班后，操作人员集中管理，以致对现场电气设各的熟悉程度远不如有人值班变电站的操作人员，误操作概率增大，因而无人值班站电气五防闭锁装置不是可有可无，也不是任何闭锁装置均能使用，而是应该装设符合无人值班特点的微机五防闭锁装置， ② 由于微机监控变电站电动操作电气设备（如断路器、少量隔离开关等）存在着远方调度（含集控站）操作、当地后台操作、模拟屏操作（含模拟预演）、控制屏操作（部分变电站实现无人值班后仍保留控制屏的某些操作功能）、手动（或电动）操作设备的现场操作等多种操作方式。因此，同一设备在不同地点的防误操作闭锁是一项既复杂又必须认真解决的问题。 首先，要解决多处操作权的转移和闭锁，也就是说，同一台电气设备同一时间只能有一处操作，其他地方的操作权则被闭锁。其次，要多个操作点的设备状态完全一致，只有这样才能保证不错误模拟预演，也不会误操作。 ③ 微机监控变电站各类智能设备使用的电气设备状态信息，均应以五防闭锁装置的状态为惟一状态。很明显，微机监控变电站由于采用了灯光在线自动对位的防误闭锁装置，电动装置设备自动对位；手动操作设备记忆对位；解锁操作设备人工置位：设备状态非人工干预变位作为故障对待，闪光报警。因此，五防闭锁装置反映的设备状态必须与现场电气设备的状态相一致，因微机以此状态作为变电站电气设备运行操作的惟一状态。这一点是微机监控站五防闭锁的关键问题。 ④ 无人值班变电站的五防闭锁装置应是智能型的装置，这种装置要具有与变电站的微机监控系统或RTU接日的通信功能。不仅要能与监控系统共享设备状态信息，自动刷新五防闭锁系统设备状态，而且还应具备向微机监控系统（包括通过监控系统向调度端或集控站）传送虚遥信的功能，即凡微机监控系统没有或无法采集的状态量（如临时地线、网门、用顶钮锁的柜门、间隔门等），由五防闭锁装置向微机监控系统传送。原来采用的手动旋钮式模拟屏不宜在无人值班站采用。 ⑤ 凡调度端（或集控站）远方操作的电气设备，原则上均应经过五防闭锁装置判断确认后才能进行操作，这是五防闭锁的基本要求之。要解决这一问题，变电站微机监控系统必须与五防闭锁装置实现数字化接曰。当操作某项电气设备时（主要是断路器和少量隔离开关），由调度端向变电站五防闭锁装置发出分合闸请求，变电站的五防闭锁装置判断后，向调度端回传可以操作的信息，此时调度端才可以操作。特别是对一些关键设备，如母联断路器、旁路断路器，设备检修后的远方操作都涉及到整体操作的防误闭锁问题。这一点正是防误操作需要重点
对防止电气误操作问题的实施 意见(标准版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0974
对防止电气误操作问题的实施意见(标准 版) 近几年来，全国大量各电压等级变电站逐步采用计算机监控，实现了无人或少人值班。由于这类变电站操作管理方式的变化，给电气防止误操作闭锁装置带来了一些问题。为此，国家电力公司发布了《防止电力生产重大事故的二十五项重点要求》，并把防止误操作问题列为首要解决问题之一。这些要求是：“采用计算机监控系统时，远方、就地操作均应具备电气闭锁功能。”“断路器或隔离开关闭锁回路，不能用重动继电器，应直接用断路器或隔离开关的辅助接点，操作断路器或隔离开关时，应以现场状态为准。”笔者根据上述要求，并结合工程实践，提出一些具体的实施意见，供商榷。 1采用计算机监控和无人值班变电站电气五防闭锁装置的特点及设计原则
(1)由于实现变电站无人值班后，操作人员集中管理，以致对现场电气设备的熟悉程度远不如有人值班站操作人员，误操作概率增大，因而无人值班站电气五防闭锁装置不是可有可无，也不是任何闭锁装置均能使用，而是应该装设符合无人值班特点的微机五防闭锁装置。 (2)由于微机监控变电站电动操作电气设备(如断路器、少量隔离开关等)存在着远方调度(含集控站)操作、当地后台操作、模拟屏操作(含模拟预演)、控制屏操作(部分变电站实现无人值班后仍保留控制屏的某些操作功能)、手动(或电动)操作设备的现场操作等多种操作方式，因此，同一设备在不同地点的防误操作闭锁是一项既复杂又必须认真解决的问题。 首先，要解决多处操作权的转移和闭锁，也就是说，同一台电气设备同一时间只能有一处操作，其它地方的操作权则被闭锁。其次，要解决多个操作点的设备状态完全一致，只有这样才能保证不错误模拟预演，也不会误操作。 (3)微机监控变电站各类智能设备使用的电气设备状态信息，均

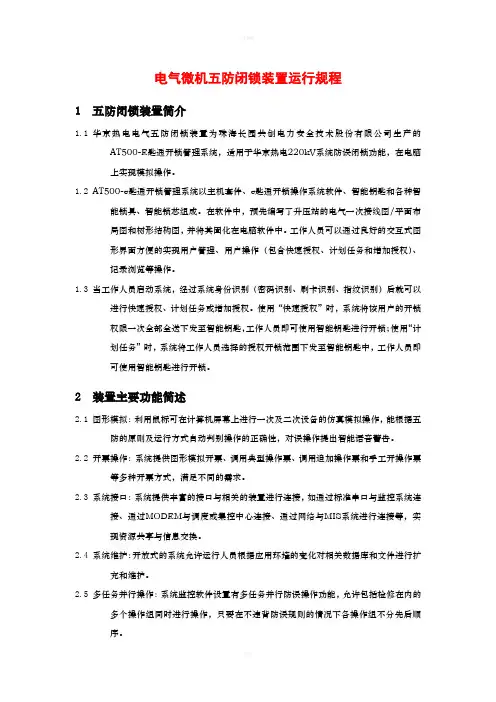

电气微机五防闭锁装置运行规程 1五防闭锁装置简介 1.1华京热电电气五防闭锁装置为珠海长园共创电力安全技术股份有限公司生产的 AT500-E匙通开锁管理系统，适用于华京热电220kV系统防误闭锁功能，在电脑 上实现模拟操作。 1.2AT500-e匙通开锁管理系统以主机套件、e匙通开锁操作系统软件、智能钥匙和各种智 能锁具、智能锁芯组成。在软件中，预先编写了升压站的电气一次接线图/平面布 局图和树形结构图，并将其固化在电脑软件中。工作人员可以通过良好的交互式图 形界面方便的实现用户管理、用户操作（包含快速授权、计划任务和增加授权）、 记录浏览等操作。 1.3当工作人员启动系统，经过系统身份识别（密码识别、刷卡识别、指纹识别）后就可以 进行快速授权、计划任务或增加授权。使用“快速授权”时，系统将该用户的开锁 权限一次全部全送下发至智能钥匙，工作人员即可使用智能钥匙进行开锁；使用“计 划任务”时，系统将工作人员选择的授权开锁范围下发至智能钥匙中，工作人员即 可使用智能钥匙进行开锁。 2装置主要功能简述 2.1图形模拟：利用鼠标可在计算机屏幕上进行一次及二次设备的仿真模拟操作，能根据五 防的原则及运行方式自动判别操作的正确性，对误操作提出智能语音警告。 2.2开票操作：系统提供图形模拟开票、调用典型操作票、调用追加操作票和手工开操作票 等多种开票方式，满足不同的需求。 2.3系统接口：系统提供丰富的接口与相关的装置进行连接，如通过标准串口与监控系统连 接、通过MODEM与调度或集控中心连接、通过网络与MIS系统进行连接等，实 现资源共享与信息交换。 2.4系统维护：开放式的系统允许运行人员根据应用环境的变化对相关数据库和文件进行扩 充和维护。 2.5多任务并行操作：系统监控软件设置有多任务并行防误操作功能，允许包括检修在内的 多个操作组同时进行操作，只要在不违背防误规则的情况下各操作组不分先后顺 序。
