摘要
振荡器的种类很多，适用的范围也不相同，但它们的基本原理都是相同的，都由放大器和选频网络组成，都要满足起振，平衡和稳定条件。然后通过所学的高频知识进行初步设计，由于受实践条件的限制，在设计好后，我利用了模拟软件进行了仿真与分析。为了学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim10.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
关键词：LC振荡回路；仿真；正弦波信号；Multisim软件；
目录
一、绪论 (1)
二、方案确定 (1)
2．1电感反馈式三端振荡器 (2)
2．2电容反馈式三端振荡器 (3)
2.3 振荡平衡条件一般表达式 (4)
2．4起振条件和稳幅原理 (4)
三、LC振荡器的基本工作原理 (4)
四、总电路设计和仿真分析 (5)
4.1软件简介 (5)
4.2 总电路设计 (7)
4.3 进行仿真 (8)
4.4 各个原件对电路的影响 (11)
五、心得体会 (12)
参考文献 (13)
附录 (14)
电路原理图 (14)
元器件清单 (14)

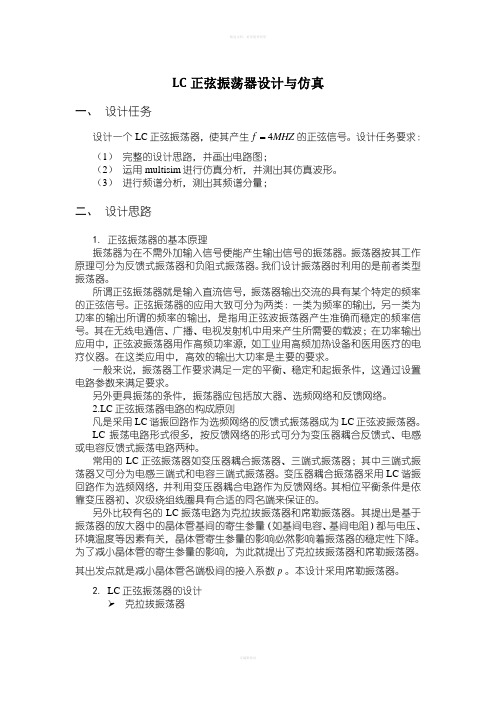

一、绪论
在本课程设计中，对LC正弦波振荡器的仿真分析。正弦波振荡器用来产生正弦交流信号的电路，它广泛应用于通信、电视、仪器仪表和测量等系统中。在通信方面，正弦波震荡器可以用来产生运载信息的载波和作为接收信号的变频或调解时所需要的本机振荡信号。医用电疗仪中，用高频加热。在课程设计中，学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim10.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。
我利用了仿真软件对电路进行了一写的仿真分析，得到了与理论值比较相近的结果，这表明电路的原理设计是比较成功的，本次课程设计也是比较成功的。
本课程设计中要求设计的正弦波振荡器能够输出稳定正弦波信号，本设计中所涉及的仿真电路是比较简单的。但通过仿真得到的结论在实际的类似电路中有很普遍的意义。
二、方案确定
通过对高频电子线路相关知识的学习，我们知道LC正弦波振荡器主要有电感反馈式三端振荡器、电容反馈式三端振荡器以及改进型电容反馈式振荡器（克拉波电路和西勒电路）等。其中互感反馈易于起振，但稳定性差，适用于低频，而电容反馈三点式振荡器稳定性好，输出波形理想，振荡频率可以做得较高。我们这里研究的主要是LC三端式振荡器。
图1 电感三点式振荡器
电感反馈震荡电路如图1，它的优点是：由于1L 和2L 之间有互感存在，所以容易起振。其次是改变回路电容来调整频率时，基本上不影响电路的反馈系数，比较方便。
这种电路的主要缺点是：与电容反馈震荡电路想比，其震荡波形不够好。这是因为反馈支路为感性支路，对高次谐波呈现高阻抗，故对于LC 回路中的高次谐波反馈较强，波形失真较大。其次是当工作频率较高时，由于1L 和2L 上的分布电容和晶体管的极间电容均并联于1L 与2L 两端，这样，反馈系数F 随频率变化而变化。工作频率愈高，分布参数的影响也愈严重，甚至可能使F 减小到满足不了起振条件。
总之，由于存在互感，电路不好计算而且波形失真较大，在此不再仿真分析。 这种电路尽管它的工作频率也能达到甚高频波段，但是在甚高频波段里，优先选择的还是电容反馈振荡器。

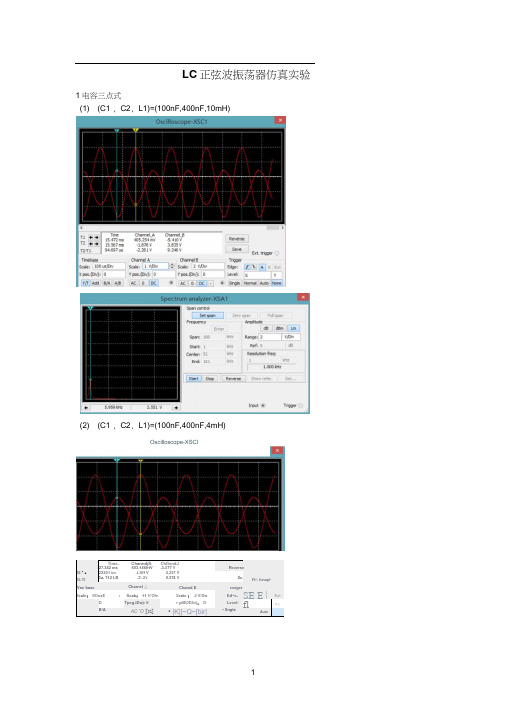

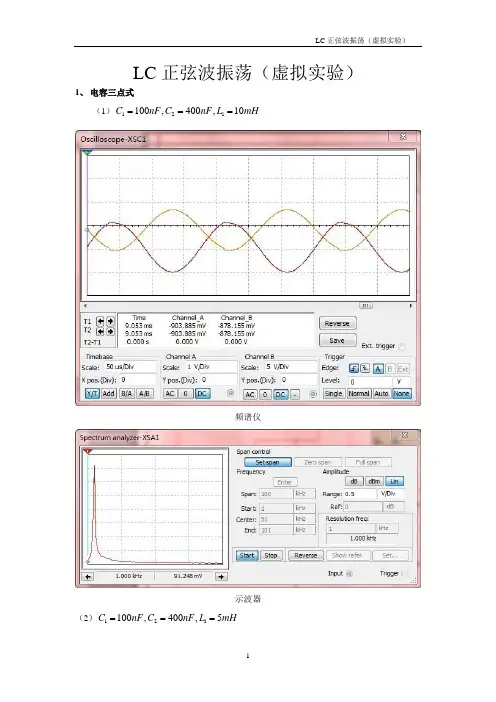

电容三点式振荡器又称为考毕兹振荡器，如图2：
图2 电容三点式振荡器原理图
对于电容三点式振荡器，反馈系数F 的表达式为：
2
11≈C C C F + 不考虑各极间电容的影响，这时谐振回路的总电容量为1C 、2C 的串联，即
21111
C C C +=∑
振荡频率的近似为
212
12121
C C C C LC f +≈
≈ππ
前言 (1) 1高频压控振荡器设计原理压控振荡器 (2) 1.1工作原理 (2) 1.2变容二极管压控振荡器的基本工作原理 (2) 2高频压控振荡器电路设计 (4) 2.1设计的资料及设备 (4) 2.2变容二极管压控振荡器电路的设计思路 (4) 2.3变容二极管压控振荡器的电路设计 (4) 2.4实验电路的基本参数 (5) 2.5实验电路原理图 (6) 3高频压控振荡器电路的仿真 (7) 3.1M ULTISIM软件简介 (7) 3.2M ULTISIM界面介绍 (8) 3.2.1电路仿真图 (9) 3.2.2压控振荡器的主要技术指标 (9) 3.3典型点的频谱图 (9) 4高频压控振荡器电路实现与分析 (16) 4.1实验电路连接 (16) 4.2实验步骤 (16) 4.3实验注意事项 (18) 4.4硬件测试 (19) 5心得体会 (21) 参考文献 (22)
压控振荡器广泛应用于通信系统和其他电子系统中，在LC振荡器决定振荡器的LC 回路中，使用电压控制电容器（变容管），可以在一定的频率范围内构成电调谐振荡器。这种包含有压控元件作为频率控制器件的振荡器就称为压控振荡器。它广泛应用与频率调制器、锁相环路以及无线电发射机和接收机中。 压控振荡器是锁相环频率合成器的重要组成单元，在很大程度上决定了锁相环的性能。在多种射频工艺中，COMS工艺以高集成度、低成本得到广泛的应用。 压控振荡器（VCO）在无线系统和其他必须在一个范围的频率内进行调谐的通信系统中是十分常见的组成部分。许多厂商都提供VCO产品，他们的封装形式和性能水平也是多种多样。现代表面的贴装的射频集成电路（RFIC）VCO继承了近百来工程研究成果。在这段历史当中。VCO技术一直在不断地改进中，产品外形越来越小而相位噪声和调谐线性度越来越好。 对压控振荡器的技术要求主要有：频率稳定度好，控制灵敏度高，调频范围宽，频偏与控制电压成线性关系并宜于集成等。晶体压控振荡器的频率稳定度高，但调频范围窄；RC压控振荡器的频率稳定度低而调频范围宽，LC压控振荡器居二者之间。 压控振荡器可分为环路振荡器和LC振荡器。环路振荡器易于集成，但其相位噪声性能比LC振荡器差。为了使相位噪声满足通信标准的要求，这里对负阻RC压控振荡器进行了分析。
《电子设计基础》 课程报告 设计题目： RC正弦波振荡器电路设计及仿真学生班级： 学生学号： 学生姓名： 指导教师： 时间： 成绩： 西南xx大学 信息工程学院
一.设计题目及要求 RC正弦波振荡器电路设计及仿真，要求： （1）设计完成RC正弦波振荡器电路； （2）仿真出波形，并通过理论分析计算得出频率。 二.题目分析与方案选择 在通电瞬间电路中瞬间会产生变化的信号且幅值频率都不一样，它们同时进入放大网络被放大，其中必定有我们需要的信号，于是在选频网络的参与下将这个信号谐振出来，进一步送入放大网络被放大，为了防止输出幅值过大所以在电路中还有稳幅网络（如图一中的两个二极管），之后再次通过选频网络送回输入端，经过多次放大稳定的信号就可以不断循环了，由于电路中电容的存在所以高频阻抗很小，即无法实现放大，且高频在放大器中放大倍数较小。 三.主要元器件介绍 10nf电容两个；15kΩ电阻一个；10kΩ电阻三个；滑动变阻器一个；2.2k Ω电阻一个；二极管两个；运算放大器；示波器 四.电路设计及计算 电路震荡频率计算： f=1/2πRC
起振的复制条件：R f/R i>=2 其中R f=R w+R2+R3/R d 由其电路元件特性 R=10KΩ C=10nF 电路产生自激震荡，微弱的信号1/RC 经过放大，通过反馈的选频网络，使输出越来越大，最后经过电路中非线性器件的限制，使震荡幅度稳定了下来，刚开始时A v=1+R f/R i >3。 平衡时A v=3，F v=1/3(w=w0=1/RC) 五.仿真及结果分析 在multisim中进行仿真，先如图一连接好电路，运行电路，双击示波器，产生波形如下图 图2 刚开始运行电路时，输出波形如图2，几乎与X轴平行，没有波形输出。
LC 正弦波振荡电路详解 LC 正弦波振荡电路与RC 桥式正弦波振荡电路的组成原则在本 质上是相同的，只是选频网络采用 LC 电路。在LC 振荡电路中，当 f=f o 时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减 到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持 输出电压，从而形成正弦波振荡。由于 LC 正弦波振荡电路的振荡频 率较高，所以放大电路多采用分立元件电路。 一、LC 谐振回路的频率特性 LC 正弦波振荡电路中的选频网络采用 LC 并联网络，如图所示 图（a ）为理想电路，无损耗，谐振频率为 「—（推导过程如下） 公式推导过程: 电路导纳为 式中Q 为品质因数 R 1 当Q>>1时，?—，所以谐振频率 将上式代入…二，得出令式中虚部为零, R , 戸+（班）宀 1 就可求出谐振角频率 1
当f=fo 时，电抗 一一 丑 I?二 在信号频率较低时，电容的容抗（ 兀€） J I 很大，网络呈感性；在信号频率较高 时，电感的 「二; 疼 感抗（昭祖）很大，网络呈容性；只有当f=fo 时， [ 网络才呈纯阻性，且阻抗最大。这时电路产生电O ? ------------ 流谐振，电容的电场能转换成磁场能，而电感的 磁场能又转换成电场能，两种能量相互转换。 L ：；讲嵌阀 绻 实际的LC 并联网络总是有损耗的，各种损耗等 效成电阻R ,如图 （b ）所示。电路的导纳为 y =亦+—5— R+ 回路的品质因数' 公式推导过程: 电路导纳为 当Q>>1时，已 ，代入：'，整理可得 亍（推导过程如下） ⑹萼慮匝路损耗时] LC 并联网络
式中Q为品质因数
摘要 自激式振荡器是在无需外加激励信号的情况下，能将直流电能转换成具有一定波形、一定频率和一定幅值的交变能量电路。正弦波振荡器的作用是产生频率稳定、幅度不变的正弦波输出。基于频率稳定、反馈系数、输出波形、起振等因素的综合考虑，本次课程设计采用电容三点式振荡器，运用multisim软件进行仿真。根据静态工作点计算出回路的电容电感取值，得出输出频率与输出幅度有效值以达到任务书的要求。 关键词：电容三点式；振荡器；multisim；
目录 1、绪论 (1) 2、方案的确定 (2) 3、工作原理、硬件电路的设计和参数的计算 (3) 3.1 反馈振荡器的原理和分析 (3) 3.2. 电容三点式振荡单元 (4) 3.3 电路连接及其参数计算 (5) 4、总体电路设计和仿真分析 (6) 4.1组建仿真电路 (6) 4.2仿真的振荡频率和幅度 (7) 4.3误差分析 (8) 5、心得体会 (9) 参考文献 (10) 附录 (10) 附录Ⅰ元器件清单 (10) 附录Ⅱ电路总图 (11)
1、绪论 振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。凡是可以完成这一目的的装置都可以作为振荡器。一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持 下去。选频网络则只允许某个特定频率0f能通过，使振荡器产生单一频率的输出。 振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压 U和输入电压i U要相等，这是振幅平衡条件。二是f U和i U必须相位相同，这是相位f 平衡条件，也就是说必须保证是正反馈。一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。 本次课程设计我设计的是电容反馈三点式振荡器，电容三点式振荡器，也叫考毕兹振荡器，是自激振荡器的一种，这种电路的优点是输出波形好。电容三点式振荡器是由串联电容与电感回路及正反馈放大器组成。因振荡回路两串联电容的三个端点与振荡管三个管脚分别相接而得名。 本课题旨在根据已有的知识及搜集资料设计一个正弦波振荡器，要求根据给定参数设计电路，并利用multisim仿真软件进行仿真验证，达到任务书的指标要求，最后撰写课设报告。报告内容按照课设报告文档模版的要求进行，主要包括有关理论知识介绍，电路设计过程，仿真及结果分析等。 主要技术指标：输出频率9 MHz，输出幅度（有效值）≥5V。
摘要 振荡器的种类很多，适用的范围也不相同，但它们的基本原理都是相同的，都由放大器和选频网络组成，都要满足起振，平衡和稳定条件。然后通过所学的高频知识进行初步设计，由于受实践条件的限制，在设计好后，我利用了模拟软件进行了仿真与分析。为了学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim10.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。 关键词：LC振荡回路；仿真；正弦波信号；Multisim软件；
目录 一、绪论 (1) 二、方案确定 (1) 2．1电感反馈式三端振荡器 (2) 2．2电容反馈式三端振荡器 (3) 2.3 振荡平衡条件一般表达式 (4) 2．4起振条件和稳幅原理 (4) 三、LC振荡器的基本工作原理 (4) 四、总电路设计和仿真分析 (5) 4.1软件简介 (5) 4.2 总电路设计 (7) 4.3 进行仿真 (8) 4.4 各个原件对电路的影响 (11) 五、心得体会 (12) 参考文献 (13) 附录 (14) 电路原理图 (14) 元器件清单 (14)
一、绪论 在本课程设计中，对LC正弦波振荡器的仿真分析。正弦波振荡器用来产生正弦交流信号的电路，它广泛应用于通信、电视、仪器仪表和测量等系统中。在通信方面，正弦波震荡器可以用来产生运载信息的载波和作为接收信号的变频或调解时所需要的本机振荡信号。医用电疗仪中，用高频加热。在课程设计中，学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim10.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。 我利用了仿真软件对电路进行了一写的仿真分析，得到了与理论值比较相近的结果，这表明电路的原理设计是比较成功的，本次课程设计也是比较成功的。 本课程设计中要求设计的正弦波振荡器能够输出稳定正弦波信号，本设计中所涉及的仿真电路是比较简单的。但通过仿真得到的结论在实际的类似电路中有很普遍的意义。 二、方案确定 通过对高频电子线路相关知识的学习，我们知道LC正弦波振荡器主要有电感反馈式三端振荡器、电容反馈式三端振荡器以及改进型电容反馈式振荡器（克拉波电路和西勒电路）等。其中互感反馈易于起振，但稳定性差，适用于低频，而电容反馈三点式振荡器稳定性好，输出波形理想，振荡频率可以做得较高。我们这里研究的主要是LC三端式振荡器。
目录 摘要 (2) 1．系统基本方案 (2) 1.1 正弦波振荡电路的选择与论证 (2) 1.2. 运算放大器的选择 (3) 1.3最终的方案选择 (3) 2.正弦波发生器的工作原理 (3) 2.1正弦波振荡电路的组成 (3) 2.1.1 RC选频网络 (3) 2.1.2放大电路 (6) 2.1.3正反馈网络 (6) 2.2产生正弦波振荡的条件 (6) 2.3.判断电路是否可能产生正弦波的方法和步骤 (7) 3．系统仿真 (7) 4．结论 (8) 参考文献： (11) 附录 (13)
1KHZ 桥式正弦波震荡器电路的设计与制作 摘要 本设计的主要电路采用文氏电桥振荡电路。如图1-1文氏桥振荡电路由放大电路和选频网络两部分组成,施加正反馈就产生振荡，振荡频率由RC 网络的频 率特性决定。它的起振条件为： ，振荡频率为： 。运算放大 器选用LM741CN,采用非线性元件（如温度系数为负的热敏电阻或JFET ）来自动调节反馈的强弱以维持输出电压的恒定，进而达到自动稳幅的目的，这样便可以保证输出幅度为2Vp-p ；而频率范围的确定是根据式RC f π21 0= 以及题目给出的频 率范围来确定电阻R 或电容C 的值，进而使其满足题目的要求。 关键词：文氏电桥、振荡频率、LM741CN 1．系统基本方案 1.1 正弦波振荡电路的选择与论证 本设计选用文氏电桥振荡电路。
图1 RC 桥式振荡电路 这种电路的特点是：它由放大器即运算放大器与具有频率选择性的反馈网络构成，施加正反馈就产生振荡。振荡频率由RC 网络的频率特性决定。它的起振条件为： 12R R f > 。它的振荡频率为：RC f π21 0= 。 1.2. 运算放大器的选择 考虑到综合性能和题目要求的关系这里我们选用LM741CN 作为运算放大。 1.3最终的方案选择 文氏电桥振荡电路适用的频率范围为几赫兹到几千赫兹，可调范围宽，电路简单易调整，同时波形失真系数为千分之几。很适合我们题目的要求。故采用文氏电桥振荡电路. RC 文氏电桥振荡电路是以RC 选频网络为负载的振荡器. 这个电路由两部分组成，即放大电路和选频网络。放大电路由集成运放所组成的电压串联负反馈放大电路，取其输入阻抗高和输出阻抗低的特点。而选频网络则由Z1、Z2组成，同时兼做正反馈网络。 2正弦波发生器的工作原理 2.1正弦波振荡电路的组成 放大电路 选频网络 正反馈网络 2.1.1 RC 选频网络
在信号频率较低时，电容的容抗()很大，网络呈感性；在信 号频率较高时，电感的感抗()很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相 互转换。 7.1.3 LC正弦波振荡电路 LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。 一、LC谐振回路的频率特性 LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。图(a)为理想电路，无损耗，谐振频率为 （推导过程如下） 公式推导过程： 电路导纳为 令式中虚部为零，就可求出谐振角频率
式中Q为品质因数 当Q>>1时，，所以谐振频率 将上式代入，得出 当f=f0时，电抗 当Q>>1时，，代入，整理可得 在信号频率较低时，电容的容抗() 很大，网络呈感性；在信号频率较高时，电感的 感抗()很大，网络呈容性；只有当f=f0时， 网络才呈纯阻性，且阻抗最大。这时电路产生电 流谐振，电容的电场能转换成磁场能，而电感的 磁场能又转换成电场能，两种能量相互转换。 实际的LC并联网络总是有损耗的，各种损耗等 效成电阻R，如图(b)所示。电路的导纳为 回路的品质因数 （推导过程如下）
公式推导过程： 电路导纳为 令式中虚部为零，就可求出谐振角频率 式中Q为品质因数 当Q>>1时，，所以谐振频率 将上式代入，得出 当f=f0时，电抗 当Q>>1时，，代入，整理可得 上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。 当f=f0时，电抗（推导过程如下）公式推导过程： 电路导纳为

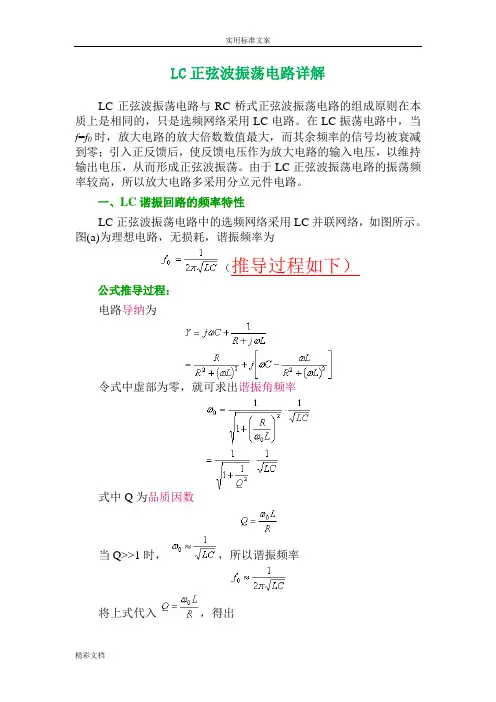

LC正弦波振荡电路详解 LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。 一、LC谐振回路的频率特性 LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。图(a)为理想电路，无损耗，谐振频率为 （推导过程如下） 公式推导过程： 电路导纳为 令式中虚部为零，就可求出谐振角频率 式中Q为品质因数 当Q>>1时，，所以谐振频率 将上式代入，得出
