升降压型Quick-MPPT风光互补（路灯系统）控制器使用说明书
型号: LCWS-BX
LCWS-B1、LCWS-B2
安全注意事项
1. 非常感谢您购买我公司生产的控制器，请在安装及使用本产品前仔细阅读使用
说明书，并妥善保管。
2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进
行，确保该产品能够正常工作。
3. 本产品应避免长期接触腐蚀性气体和潮湿环境。
4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干
扰的环境中。
5. 请勿打开本产品外壳自行维修。
目录
一、产品概述 (1)
二、型号说明 (2)
三、安装规程 (2)
四、液晶操作及显示说明 (4)
4.1按键说明 (4)
4.2显示内容说明 (5)
4.3 昼夜判断 (7)
4.4输出模式说明 (5)
4.5控制面板操作说明 (5)
五、保护机制 (13)
六、性能参数 (13)
七、常见故障及处理 (15)
一、产品概述
本控制器专为高端的小型风光互补系统而设计，适用于风光互补路灯系统和风光互补监控系统，其主要功能如下：
1)本控制器为高性能风光互补控制器，能同时控制风力发电机和太阳能电池对蓄电池进行充、放
电，充电时采用高分辨率的PWM方式对蓄电池进行限压、限流充电，有效延长蓄电池寿命；
2)带有精确转速检测及控制模块，可实时查看风机转速，并可根据设置的安全转速上限，实现超
速刹车。
3)带有两路直流输出接口，每路最大输出电流可达10A；用户可单独对每一路设置3种不同的输
出模式，分别为：光控开光控关、光控开时控关、常开。
4)带有风机MPPT（最大功率点追踪）功能。本系统运用领先的算法，可自动搜寻最大功率点，
实现风能到电能转换的最大化，经测试，本控制器较传统控制器最大能提高充电效率1倍以上。
5)带有定制LCD，用户可通过人机交互接口简单查看和设置控制器状态：
可查看项目有：蓄电池电压、风机转速、风机电压、风机电流、风机功率、光电池电压、光电池电流、光电池功率、第1路输出模式、第1路输出的关断时间；第2路输出模式、第2
路输出的关断时间、光控开电压点、光控关电压点、白天或夜晚指示、蓄电池电量状态、负载
状态，还有过压、欠压、过载、短路等故障状态。
可设置项目有：第1路输出模式、第1路输出的关断时间；第2路输出模式式、第2路输出的关断时间、光控开电压点、光控关电压点。
6)独特的太阳能充电电路，损耗小，发热低。采用开路卸载方式，有效延长太阳能电池寿命。
7)完备的安全保护功能，包括：
u太阳能电池防反充保护
u太阳能电池防反接保护
u太阳能限流保护
u蓄电池过充、过放保护
u蓄电池开路保护
u蓄电池防反接保护
u负载过载、短路保护
u防雷保护
u风机限流保护
u风机超速保护
u风机自动、手动刹车保护
u控制器温度监测，过温保护
u负载过压保护
※注：以上保护机制除蓄电池防反接保护以外，均不会损伤元器件。
8)外壳采用优质的铝合金，富有设计感，造型美观，散热性能优异。
9)采用优质工业级元器件、严格的生产工艺制造，能在寒冷、高温、潮湿环境长时间可靠运行。
二、型号说明
LCW S-B1、B2
内部编号
太阳能
风能
※注：详细信息参见六、性能参数
三、安装规程
LCWS-B1风光互补控制器标准配置双线路输出端子接线图
LCWS-B1风光互补控制器带单路调光信号（选配）输出端子接线图
LCWS-B1风光互补控制器带通讯端口RS485（选配）连接示意图
风光互补发电系统和
光伏电池板各部件安装完毕，外电路施工完工后，应按下列顺序
安全可靠地进行系统部件的连接和操作：
1) 打开包装，确认设备没有因运输而损坏。
2) 将直流负载与DC OUTPUT 端子连接。两路负载共用一个正极，将1路负载连接
到DC OUTPUT 的“+”和“-1” ；将2路负载连接到DC OUTPUT 的“+”和“-2” 。
3) 2以上铜芯电缆，将蓄电池与设备后面板的BATTERY 端子相连接
4) 在风力发电机处于静止或低速运转状态下（选择无风时），将风力发电机组输出
线与设备后面板的WIND INPUT 端子相连接。
5) 尽量将太阳能电池板遮蔽后，按正、负极与设备后面板的SOLAR INPUT 端子相
连接。
6) 可通过控制器液晶上的按键，设置相应的参数，选择负载的输出方式。
DIMMER 和通讯端口，否则按标准配
四、液晶操作及显示说明
面板按键图
4.1按键说明
符号功能说明
增加或下一个，若在浏览状态，则切换到下
一个参数显示；若在设置状态，则增加修改
当前参数的数值
减少或前一个，若在浏览状态，则切换到前
一个参数显示；若在设置状态，则减少修改
当前参数的数值
设置/确认键：浏览状态下，按下该键进入设置状态；设置状态下，按下该键保存参数并返回浏览状态
取消/手动开关：设置状态下返回浏览状态不保存修改；浏览状态下，负载短路、过载时作为手动复位键。
4.2显示内容说明
为无
，
D
负载状态及故障状态
灯 ； 过载时，负载符号 闪烁，用户须去除多余负载后，按一下Esc 键恢复输出； 短路保护时 ，短路符号
点
亮，需用户检查负载线路，确认正常后按一下Esc 键手动恢复。
E （见上
图4.2） 手动刹车图标，点亮时表示当前处于手动刹车状态，否则表示手动刹车解除状态
F
（见上图4.2） 当前浏览项目图标
G
（见上图4.2）
单位图标
A ：电流，单位安倍； V ：电压，单位伏特； W ：功率，单位瓦特； H ：小时； M ：分钟。 H （见上图4.2）
数字显示区
I 表示处于设置状态
J
光控、时控标志
是光控、时控标志：出现 符号时表示光控开、光控关；出现 符号时表示光控开、时控关。
K （见上图4.2）
输出开启、关闭状态
L （见上图4.2）
两路负载输出接口 1路和2路
4.3昼夜判断
光电池电压连续45秒超过光控开电压（可由用户设置）则判断为夜间；
光电池电压连续45秒超过光控关电压（可由用户设置）则判断为白天。
4.4输出模式
输出模式说明
常开输出模式电池电压正常且额定负载内，控制器常时全
功率输出
光控开时控关输出模式天黑后（请参见4.3昼夜判断），依设定的
负载上限输出，输出关闭时间由设定的时间
决定。
光控开光控关输出模式天黑后（请参见4.3昼夜判断），依设定的
负载上限输出，天亮后关闭输出。
4.5 控制面板操作说明
4.5.1开机界面
开机界面0.00V显示蓄电池当前的电压值，按键，进入风机参数状态，可查看风机的当前转速、电压、电流、功率：
4.5.2风机运行参数状态：
4.5.2.1查看风机的当前转速
图上的0.00M显示的是当前风机的实际转速，按进入下一个参数状态，可查看风机当前的电压值
4.5.2.2查看风机当前的电压值
图上0.00V显示的是当前风机的电压值，按进入下一个参数状态，可查看风机当前的
电流值
4.5.2.3查看风机当前的电流值
图上0.00A显示的是当前风机的电流值，按进入下一个参数状态，可查看风机当前的
功率值
4.5.2.4查看风机的功率值
图上0.00W显示的是当前风机的功率值，按进入太阳能PV参数状态，可查看太阳能
PV当前的电压值、电流和功率。
4.5.3太阳能光伏组件PV运行参数状态：
4.5.3.1查看太阳能PV的电压值
图上0.00V显示的是当前太阳能PV的电压值，按进入下一个参数状态，可查看太阳能PV当前的电流值
4.5.3.2查看太阳能PV的电流值
图上0.00A显示的是当前太阳能PV的电压值，按进入下一个参数状态，可查看太阳能PV当前的功率
4.5.3.3查看太阳能PV的功率
图上0.00W显示的是当前太阳能PV的电压值，按进入直流负载参数状态，可查看直流负载当前的电流值
4.5.4负载运行参数状态
4.5.4.1查看直流负载的电流
至此，系统各种部分的运行参数都一一可以查看完毕（如果需要往回看某个参数，可以按
键，其反循环显示系统各部分的参数）；在这个界面（如图 4.5.4.1），按进入1路和2路直流负载的输出模式设置
4.5.5直流负载输出模式设置界面
本文以1路负载路为例，说明其设置过程
4.5.5.1常开模式界面
在这个界面（如图4.5.5.1），按键，可切换设置1路或2路负载设置界面。针对具体
的每一路，先按设置/确认键，然后屏幕上会显示一个“设SET置”标志，之后按或，可以使1路负载在常开、光控开光控关、光控开时控关三种输出模式间切换，用户只需选择到自己所需要的模式，然后按确认键就可以了，再按ESC键，就可以保存退出。
4.5.5.2光控开光控关输出模式界面
4.5.5.3光控开时控关输出模式界面
第2路负载的输出模式设置也是一样的，其界面显示如下
4.5.5.4第2路负载输出模式设置界面
4.5.6手动刹车操作
本控制器在设计时，为了保证风机的运行安全和用户使用方便，在任何一种状态，均可对风机进行手动刹
车操作，其具体过程为：先按下面板上的确认键不放，再按ESC 键，同时持续大概5秒钟时间，松开手，则进入风机的手动刹车状态，显示界面右上角会有“刹车BRAKE”两个字符显示。如需要
退出手动刹车，重复上述操作一次则可，即先按下面板上的确认键不放，再按ESC 键，同时持续大概5秒钟时间，松开手，则退出风机的手动刹车状态，显示界面右上角的“刹车BRAKE”两字符消失，具体界面显示如下：
1）、手动刹车界面（显示界面右上角出现“刹车”两字）
2）、退出手动刹车（显示界面右上角“刹车”两字消失）：
五、保护机制
六、性能参数
LCWS-B1
升降压型Quick-MPPT风光互补控制器
技术参数表
型号- LCWS-B1(12/24V自动识别) LCWS-B2 系统电压- 12V 24V 48V
输入电压范围0 ~ 100V 风机
输入电流范围(初始值)0 ~ 25A(15A) 0 ~ 20A(15A)
最大输入功率600W 1000W 2000W
输入电压范围0 ~ 25V 0 ~ 50V 0 ~ 100V
输入电流范围(初始值)0 ~ 30A(15A) 0 ~ 30A(10A) 0 ~ 22A(8A)太阳能
最大输入功率500W 1000W 2000W
太阳能电池最大功率点电压17 ~ 20V 34 ~ 40V 68 ~ 80V 市电互补接口- 可选
输出回路个数2路 OR 1路带调光信号输出
输出控制模式常开，光控开光控关，光控开时控关
每回路最大输出电流10A
输出定制LCD
人机交互接口
输入4输入按键(Enter,Esc,+,-)
通信接口(可选)RS232 / RS485
工作温度范围-20 ~ +50℃
工作湿度范围35% ~ 85%(无结露)
静态功耗- 约0.4W约0.8W约1.0W 尺寸W150 × H85.5 × D190.5mm (不含突起部分)
重量约2.2Kg
七、常见故障及处理
若不符合以上说明，或按说明无法恢复正常的异常现象，请及时联系本公司售后服务部门或业务人员，维修或者更换。
现象说明
蓄电池框闪烁，无输出过放，蓄电池已经放空，请充满电后继续使用。
负载图标闪烁，无输出系统检测到输出过载，将关闭发生过载的输出回路（不影响另外一路）。请检查负载，请移除多余的或不正常的负载，按Esc键恢复使用。
点亮且无输出系统检测到输出短路，将关闭发生短路的输出回路（不影响另外一路）。请检查负载及连接线，电路故障排除后，按Esc键恢复使用。
输出正常，但不充电控制器温度过高，启动过温保护（风机刹车，光电池开路，但不影响输出），待温度降低至恢复温度后，系统将恢复正常。
八、保修及售后服务
1、本公司产品质量保修期为一年，或者按合同规定约定的保修期内，如发现缺陷或发生故障，本公司提供免费的维修服务，请联系本公司售后服务部或相关业务人员。
2、本保修条款保障的范围不包括因外在因素造成的损坏，如意外事故、自然灾害等不可抗力造成的损坏、不按照产品的规格使用、使用不当、疏忽、改装、修理、安装不当、测试不当、运输不当等。
高性能风光互补路灯控制器 使用说明书 本系统图为连接参考，具体产品外观以实物为准
一、产品概述 集太阳能、风能控制于一体的智能控制器，专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的智能充电。 设备外观大方、液晶指示直观、操作方便。具有一系列完善的保护功能。设备充电效率高，空载损耗低。该系统运行安全、稳定、可靠，使用寿命长，已得到广大用户的认可，具有较高的性价比。 风光互补路灯控制器是离网路灯系统中最核心的部件，其性能影响到整个系统的寿命和运行稳定性，特别是蓄电池的使用寿命。 二、性能特征 1.可靠性：智能化、模块化设计、结构简单，功能强大；工业级的优质元器件和严格 的生产工艺，适合于低温等相对恶劣的工作环境并具有可靠的性能和使用寿命。 2.PWM无级卸载：在太阳能电池板和风力发电机发出的电能超过蓄电池的需要时，控 制系统必须将多余的能量通过卸荷释放掉。普通的控制方式是将整个卸荷全部接入，此时蓄电池一般没有充满，而能量却全部消耗在卸荷上，造成资源的极大浪费； 即使采用分阶段卸荷，一般只能做到五六级左右，效果仍然不理想。我公司采用PWM(脉宽调制)方式进行无级卸载，即可以分上千个阶段进行卸载，一边对蓄电池充电，一边把多余的能量卸除，有效延长蓄电池的使用寿命。 3.ＰＷＭ充电方式，限压限流充电模式：在蓄电池电量较低时，采用限流充电模式； 在蓄电池电量较高时，采用限压充电模式。 4.两路直流输出：每路均有多种输出控制方式可供选择，包括：常开；常关；常半功 率；光控开、光控关；光控开、时控关；光控开、时控半功率、光控关；光控开、时控半功率、时控关。只带液晶显示功能的控制器，通过液晶按键可以设定三种输出控制方式：常开；光控开、光控关；光控开、时控关。 5.LCD显示功能：LCD以直观的数字和图形形式显示系统状态和参数，如：蓄电池电 压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率、负载电流，输出控制方式，时控输出关断时间，光控开、光控关电压点，白天或夜晚指示，负载状态指示，蓄电池过压、蓄电池欠压、过载、短路等故障状态。 6.完善的保护功能：太阳能电池防反充、太阳能电池防反接、蓄电池过充电、蓄电池 过放电、蓄电池防反接、蓄电池开路保护、负载短路、过载、防雷、风机限流、风机自动刹车和手动刹车等。
高性能风光互补控制器使用说明书 型号: WWS06A-24 (WWS03A-12) 版本：1.0 合肥为民电源有限公司 Hefei Win Power Co.,Lit
安全注意事项 1. 非常感谢您购买为民电源的控制器，请在安装及使用本产品前仔细阅 读使用说明书，并妥善保管。 2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用 手册进行，确保该产品能够正常工作。 3. 本产品应避免长期接触腐蚀性气体和潮湿环境。 4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强 烈电磁干扰的环境中。 5. 请勿打开本产品外壳自行维修。
目录 一、产品概述 (1) 二、型号说明 (2) 三、性能特征 (2) 四、操作规程 (3) 五、液晶操作及显示说明 (4) 5.1按键说明 (4) 5.2显示内容说明 (5) 5.3液晶按键浏览参数和输出方式 (5) 5.4液晶按键设置参数和输出方式 (7) 5.5手动刹车设置 (8) 六、控制软件 (8) 七、性能参数 (10) 八、异常现象及处理 (12) 九、保修及售后服务 (12)
一、产品概述 本高性能风光互补控制器专为高端的小型风光互补系统设计，特别适合于风光互补路灯系统和风光互补监控系统。 本控制器能同时控制风力发电机和太阳能电池对蓄电池进行安全高效的充电，同时提供两路均有七种输出控制方式的直流输出，以供不同的特性负载灵活使用。 本控制器采用PWM方式控制风机和太阳能电池对蓄电池进行限流限压充电，即在蓄电池电量较低时，采用限流充电。也就是当风机和太阳能总充电电流小于限流点时，风机和太阳能的能量全部给蓄电池充电。当风机和太阳能总电流大于限流点时，以限流点的电流给蓄电池充电，多余的能量通过PWM方式卸载。在蓄电池电量较高时，采用限压充电。也就是当蓄电池电压低于限压点时，风机和太阳能的能量全部给蓄电池充电。当蓄电池电压达到限压点时，风机和太阳能会以限压点对蓄电池充电，多余的能量通过PWM方式卸载。对于特定的风力发电机，本控制器可以实现精确的转速控制，即可设定停机转速，当风力发电机超过此转速后，控制器将停止风力发电机运行，10分钟后再自动恢复风力发电机运行。 本控制器特为路灯系统设计了两路直流输出，每路均有七种输出控制方式，包括：1、常开；2、常关；3、常半功率；4、光控开、光控关；5、光控开、时控关；6、光控开、时控半功率、光控关；7、光控开、时控半功率、时控关。这七种输出控制方式可以通过通信串口按需要任意设定。通过控制器上的液晶按键也可以设定三种输出控制方式，包括：1、常开；2、光控开、光控关；3、光控开、时控关。其中光控开和光控关均是控制器通过检测太阳能电池板的电压来确定，通过液晶按键和通信串口均可设定光控开和光控关的太阳能电压点。另外，也可通过液晶按键或通信串口来设定时控关的时间。 本控制器采用了专为风光互补系统设计的液晶模块，可以显示蓄电池电压、风机电压、光电池电压、风机功率、光电池功率、风机电流、光电池电流、第一路输出控制方式、第1路输出的关断时间、第2路输出的控制方式、第2路输出的关断时间、光控开电压点、光控关电压点、白天或夜晚指示、蓄电池电量状态、负载状态，还有过压、欠压、过载、短路等故障状态。通过液晶上的四个按键，可以浏览显示内容和设定相关参数。 本控制器配有专用的远程监控软件。该软件可实时监控系统的运行状态，如蓄电池电压、风机电压、太阳能电池电压、蓄电池充电电流、风机充电电流、太阳能充电电流、蓄电池充电功率、太阳能充电功率、风机充电功率、风机转速等。通过该软件可以对系统参数进行设定和修改，同时可以对系统中风机和负载的运行进行控制。 另外，本控制器具有完善的保护功能，包括：太阳能电池防反冲、太阳能电池防反接、
风光互补锂电路灯系统 风光互补锂电路灯系统结合了第五代环保锂离子蓄电池、全永磁小型风力发电机、太阳能光伏电池板、智能风光互补控制器等创新科技，是最新高科技产 品。 1. 它由风力发电机、太阳能电池、控制器、蓄电池组、光源等部分组成。设备以 太 阳光和风力为能源,太阳能板白天对蓄电池充电,风速达到要求时风力发电机对蓄电池充电，光源夜晚使用。无需外接电源,通过智能化控制器,天黑自动开灯, 定时或天亮自动关灯,工作稳定可靠。 2. 1 （1）使用寿命15年 （2）通过叶片失速和电磁限速相结合的方式对风力发电机进行限速保护。
（3）采用风力机的全部零部件模具化制造的生产工艺，确保部件的高全长率和 产品的一致性。 （4）风力发电机外壳选用高强度铝合金经“精密压铸”工艺制造，重量轻，强度高，不生锈，耐腐蚀和盐酸； （5）风轮经空气动力学专家精心设计，效能极高，先进的高分子符合材料，具 有良好的强度、韧性、，重量轻，不变形。 （6）整机采用防锈处理，所有电机外部紧固件均为不锈钢制品。在多雨及盐酸 地区的使用寿命大为改观； （7）结构简单，无须专业知识，只需普通工具，进行简单操作，即可完成安装 调试工作； 2 (1)使用寿命20年； (2)太阳能电池组件采用高透光率低铁钢化玻璃，背面采用白色TPT或PET衬 底； (3)太阳能电池片：采用优质进口单/多晶硅电池片，电池的减反射膜为增强等离 子化学气相沉积的氧化硅膜、深蓝色； (4)多晶硅电池片的平均转换效率达14.5%以上，单晶硅电池片的平均转化效 率达16%以上； (5)组件边框：由阳极氧化优质铝合金边框制成，表面氧化铝膜的厚度为25微
第四章智能型高效风光互补控制器的设计 4.1 控制器的总体设计框图 智能型高效风光互补控制器的总体设计框图如图4.1所示，该控制器由主电路板和控制电路板两部分组成。主电路板主要包括不控整流器、DC/DC变换器、防反充二极管等。控制电路板中的控制芯片为PIC16F877A单片机，它负责整个系统的控制工作，是控制核心部分，其外围电路包括电压、电流采样电路，功率管驱动电路，保护电路，通讯电路，辅助电源电路等。 图4.1 风光互补控制器总体设计框图 4.2主电路设计 4.2.1主电路结构 控制器的硬件电路主体部分如图4.2所示。风力发电机输出的三相交流电接U、V、W，经三相不控整流器整流和电容C0稳压后给蓄电池充电。图中SP、SN分别为太阳能电池板的正、负极接线端子，D1为防反充二极管，其作用是防止蓄电池电压和风力发电机的整流电压对太阳能电池阵列反向灌充，确保太阳能电池的单向导电性。R0是风力发电机的卸荷电阻，当风速过高时，风力发电机输出电压大于蓄
电池过充电压，单片机输出脉冲（PWM ）来控制Q3开通，使多余的能量被消耗在卸荷电阻上，从而保护蓄电池。二极管D2和保险丝F1是为了防止蓄电池接反，当蓄电池接反时，蓄电池通过D2与F1构成短路回路，烧毁保险丝而切断电路，从而保护控制器和蓄电池。主电路中间部分是两个输出并联的Buck 型DC/DC 变换器，为了抑制MOSFET 管因过压、du/dt 或者过流、di/dt 产生的开关损耗，本设计的DC/DC 变换器采用具有缓冲电路的Buck 变换器。 图4.2 硬件主电路结构 4.2.2主电路参数设计 由图4.2可知，主电路是由两个互相独立输出端并联的Buck 电路组成，一路是光伏发电系统主电路，一路是风力发电系统主电路。 1. 光伏发电部分 实验中采用光伏电池组件的最大功率点电压为17.6V ，开路电压为21.6V ，一共使用了4块太阳能光伏电池，选择的太阳能光伏电池组件输出电压范围为60~90V ，参数设计指标如下： Buck 变换器的输入电压s V =60~90V ，输出电压48o V =V, 占空比 0.360.53D ≤≤，开关频率20f KHz =，输出电流平均值04I A =，纹波电流I ?不超过20%。 (1) 功率器件的选择 根据Buck 电路中开关管的电压应力要求[40]V T = V s ，即V T 等于最大直流输入电压90V ，考虑到需要留有一定的电压裕量，耐压值选用100V 即可，本文中功率器
升降压型Quick-MPPT风光互补（路灯系统）控制器使用说明书 型号: LCWS-BX LCWS-B1、LCWS-B2
安全注意事项 1. 非常感谢您购买我公司生产的控制器，请在安装及使用本产品前仔细阅读使用 说明书，并妥善保管。 2. 须有经验的技术人员进行安装操作，安装过程需严格按照本用户使用手册进 行，确保该产品能够正常工作。 3. 本产品应避免长期接触腐蚀性气体和潮湿环境。 4. 切勿将本产品放置在潮湿、雨淋、暴晒、严重灰尘、震动、腐蚀及强烈电磁干 扰的环境中。 5. 请勿打开本产品外壳自行维修。
目录 一、产品概述 (1) 二、型号说明 (2) 三、安装规程 (2) 四、液晶操作及显示说明 (4) 4.1按键说明 (4) 4.2显示内容说明 (5) 4.3 昼夜判断 (7) 4.4输出模式说明 (5) 4.5控制面板操作说明 (5) 五、保护机制 (13) 六、性能参数 (13) 七、常见故障及处理 (15)
一、产品概述 本控制器专为高端的小型风光互补系统而设计，适用于风光互补路灯系统和风光互补监控系统，其主要功能如下： 1)本控制器为高性能风光互补控制器，能同时控制风力发电机和太阳能电池对蓄电池进行充、放 电，充电时采用高分辨率的PWM方式对蓄电池进行限压、限流充电，有效延长蓄电池寿命； 2)带有精确转速检测及控制模块，可实时查看风机转速，并可根据设置的安全转速上限，实现超 速刹车。 3)带有两路直流输出接口，每路最大输出电流可达10A；用户可单独对每一路设置3种不同的输 出模式，分别为：光控开光控关、光控开时控关、常开。 4)带有风机MPPT（最大功率点追踪）功能。本系统运用领先的算法，可自动搜寻最大功率点， 实现风能到电能转换的最大化，经测试，本控制器较传统控制器最大能提高充电效率1倍以上。 5)带有定制LCD，用户可通过人机交互接口简单查看和设置控制器状态： 可查看项目有：蓄电池电压、风机转速、风机电压、风机电流、风机功率、光电池电压、光电池电流、光电池功率、第1路输出模式、第1路输出的关断时间；第2路输出模式、第2 路输出的关断时间、光控开电压点、光控关电压点、白天或夜晚指示、蓄电池电量状态、负载 状态，还有过压、欠压、过载、短路等故障状态。 可设置项目有：第1路输出模式、第1路输出的关断时间；第2路输出模式式、第2路输出的关断时间、光控开电压点、光控关电压点。 6)独特的太阳能充电电路，损耗小，发热低。采用开路卸载方式，有效延长太阳能电池寿命。 7)完备的安全保护功能，包括： u太阳能电池防反充保护 u太阳能电池防反接保护 u太阳能限流保护 u蓄电池过充、过放保护 u蓄电池开路保护 u蓄电池防反接保护 u负载过载、短路保护 u防雷保护 u风机限流保护 u风机超速保护 u风机自动、手动刹车保护 u控制器温度监测，过温保护 u负载过压保护 ※注：以上保护机制除蓄电池防反接保护以外，均不会损伤元器件。 8)外壳采用优质的铝合金，富有设计感，造型美观，散热性能优异。 9)采用优质工业级元器件、严格的生产工艺制造，能在寒冷、高温、潮湿环境长时间可靠运行。
^ 风光互补LED路灯控制器的设计 摘要 本文主要首先介绍了产生新能源的必要性及风能和太阳能快速发展的背景。其次介绍了什么是风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势。然后介绍了什么是风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理及风光互补路灯控制器的结构图和电路原理图。 关键词：控制器，工作原理，路灯，风能，太阳能
目录 1、绪论 (1) 2、风光互补的概述 (1) 、风光互补的技术原理 (2) 、风光互补的技术构成 (2) 、风光互补的技术优势 (2) 、风光互补的典型案例 (3) 3、风光互补系统 (3) 、风光互补系统的组成 (3) 、风光互补路灯的优势 (3) 4、风光互补控制器 (5) 、风光互补控制器的概述 (5) 、风光互补控制器的特点及功能 (5) 、风光互补路灯控制器的结构图 (6) 、风光互补控制器的原理图 (7) 、风光互补控制器的工作原理 (7) 总结 (11) 致谢 (12) 参考文献 (13)
1、绪论 随着世界人口的持续增长和经济的不断发展，对于能源的需求日益增加，目前的能源消费结构中，煤炭、石油和天然气等化石燃料虽然仍占有很重要的地位，但是化石燃料的燃烧造成环境污染，致使全球气候变暖、冰山融化、海平面上升等自然灾害频繁发生和能源危机日益临近，新能源已经成为今后世界上的主要能源之一。其中，风能、太阳能等洁净能源备受关注。 太阳能、风能作为未来的能源是一种非常理想的清洁能源。近年来由于人们对能源、环境问题的日益关注，太阳能、风能的应用与普及越来越受到人们的重视。若能合理地利用太阳能、风能将会为人类提供充足的能源。对太阳能、风能技术而言，照明应用并非是其最主要的应用领域，也不是最能体现应用优势的领域，但就其作为能源的表现形式来说，太阳能、风能在照明领域的互补应用最直观。而在当前技术水平下，太阳能、风能技术作为能源的高成本、低效率是不容回避的问题，特别是在单体照明应用中，如不与LED技术相结合，按照常规设计太阳能、风能照明系统，往往要面对系统变换效率低及经济效益不佳等问题。LED因具有低能耗、直流工作等优势，成为配合风光互补路灯照明光源的理想产品。就目前技术和政策而言，在我国最有希望快速普及应用太阳能、风能发电技术的领域，应是风光互补LED路灯照明工程。LED是一种可将电能转变为光能的半导体发光器件，属于固态光源。在通用照明领域，LED照明灯具有体积小、重量轻、方向性好、节能、寿命长、容易控制、耐受各种恶劣环境条件等优点，是典型的绿色照明光源。尤其随着大功率白光LED的研发成功，使它在照明领域应用更加广泛。LED 作为新型固态绿色光源与风光互补发电技术结合应用于路灯领域，是可再生能源与高新固态绿色光源的结合，与其他电能变换技术和照明技术相比更加符合产业政策及推广应用的市场。 2、风光互补的概述 风光互补，是一套发电应用系统，该系统是利用太阳能电池方阵、风力发电机（将交流电转化为直流电）将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。是风力发电机和太阳电池方阵两种发电设备共同发电。其中，风光互补发电站是针对通信基站、微波站、边防哨所、边远牧区、无电户地区及海岛，在远离大电网，处于无电状态、人烟稀少，用电负荷低且交通不便的情况下，利用本地区充裕的风能、太阳能建设的一种经济

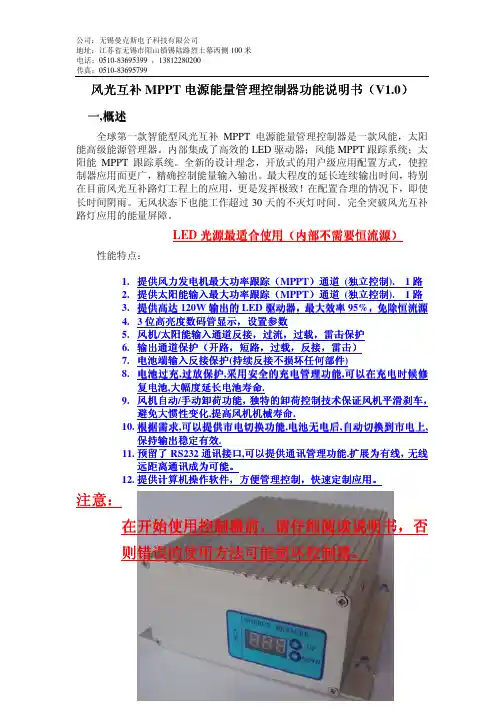

一、风光互补控制器(风光互补路灯控制器)产品功能与特点: 采用先进的MPPT功率跟踪技术,保证风能和太阳能的最高利用。 具有2路负载独立输出功能。 智能化软件控制，自动识别12V/24V系统。 具有负载过载保护功能。 具有负载短路保护功能。 具有浮充功能 智能滤除短时光照干扰功能 具有风力发电机智能停机系统 三种亮灯控制模式:光控模式,监控模式,光控+时控模式 时控模式下自动学习天黑、天亮时间，自动开灯至指定时长。 光控模式下根据光照度控制点灯。 监控模式可24小时控制输出。 具有晨亮功能。 可以设置各项运行参数。 大功率负载输出能力 大电流风能充电控制能力 大电流太阳能充电控制能力 二、常见问题及处理方法: 1 、风光互补控制器在带载工作中过载灯产闪烁。说明该路负载输出超过额定负载的10%，应检查负载是否超载。 2、风光互补控制器在带载工作中突然关闭输出，过载灯常亮。说明该路负载输出超过了额定负载的20%或者出现短路，应检查负载情况。 3、无充电，无显示：打开风光互补控制器上盖，检查风光互补控制器直流保险片是否熔断。当发现熔断，应首先检测蓄电池、太阳能电池板正负极是否接错，确认无误后更换同规格的直流保险片。 4、风力发电机不转：在风力较好的情况下，其它风力发电机运转正常，该风力发电机不转或转速很慢时，请观察风力发电机的尾舵方向是否与风向相同，检查风光互补控制器是否显示过压，若方向相同、风光互补控制器没有过压，尝试断开风光互补控制器与蓄电池连接，待风光互补控制器停止工作后再次连通蓄电池，风力发电机还是不转或转速很慢，尝试断开风力发电机与风光互补控制器的连接，风力发电机旋转正常，说明风光互补控制器的智能停机系统损坏，需要更换。 5、充电电压过高：蓄电池电压值高于充电过压保护电压上限的5%以上时，太阳能电池板或风力发电机用钳形电流表测量仍有充电电流，此故障可能是充电风光互补控制器损坏，需要更换。 三、产品多角度图片

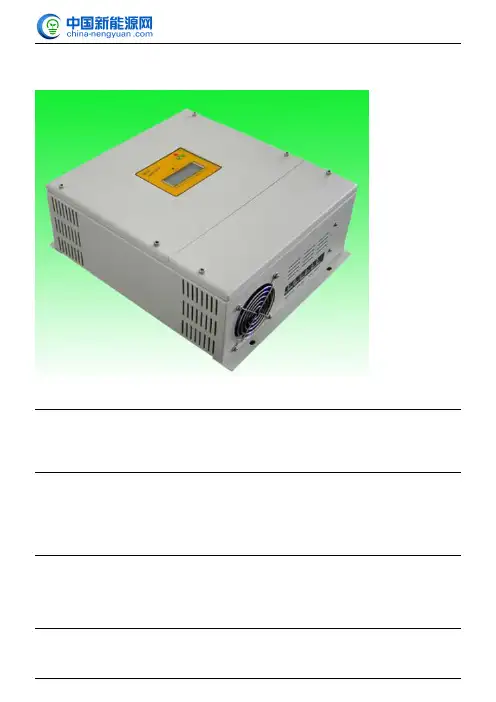

风光互补控制器说明书(原始版)
————————————————————————————————作者：————————————————————————————————日期：
风光互补(通用/路灯)控制器说明书 一、型号及意义 G W S xx yy □—○ ——————— 二、技术规格 系统电压(VDC) B、12V；C、24V；D、48V 额定负载电流（A）见型号yy 允许最大充电电流(A) 见型号xx 充电(V) 充电门限（V）B、14.2；C、28.4；D、56.8 （可设置）温度补偿系数（选装功能）-0．03V/（℃*12V） 负载1 欠压保护门限(VDC) 10.8（可设置） 欠压保护恢复门限(VDC) 13.2（可设置）负载2 欠压保护门限(VDC) 10.8（可设置） 欠压保护恢复门限(VDC) 13.2（可设置）空载电流 (mA) <40 电压降落(VDC) 太阳能电池与蓄电池之间< 0.5V 蓄电池与负载之间< 0.3V 外形尺寸(㎜) 参考重量(Kg) 显示方式：H为LCD显示方式； R为LED显示方式 电压等级: B-12V; C24V; D48V 最大充电电流安培数：50表示50A 每路负载输出额定电流安培数：10表示10A 光伏充电控制 风机充电控制 南京冠亚电源设备有限公司产品
使用环境温度 使用海拔(m) 适用蓄电池类型铅酸蓄电池 控制器工作方式PWM 注意：产品使用时必须先接入配套提供的泄荷器！！！ 三、主要功能和特点 1、使用灵活，即可用做风光互补路灯控制器，也可作为通用风光互补控制器。 2、有LCD和LED两种显示方式的机型可供选择。 3、可视化的人机对话界面：LCD或LED显示，按键或拔码进行设置和控制操作。 4、采用单片机实现了高智能化的控制，对蓄电池的充电进行科学化的管理。 5、两路路灯定时时间分别可设。 6、用做风光互补路灯控制器时，智能滤除短时光照变化，如闪电、短时遮蔽等的 影响,不会误开灯。 7、具有光控、双时段时控、可选择的天亮前二次开灯功能。天黑时光控制开灯（两 路同时开灯），第一定时器开始计时。在第一定时器定时时间满时关闭第二路灯 （负载二）同时启动第二定时器；在第二定时器定时时间满时关闭第一路灯（负 载一）天亮后既使定时未到也会关灯。若使用了天亮前二次开灯功能则自动记 忆前一日天亮时间，在天亮前会再次开灯约一小时（两路同时）。 8、蓄电池的充电电压门限值可进行设置，以便对不同特性的蓄电池进行合理的充 电管理。 9、具有温度补偿功能，在-38℃—60℃的范围进行-30mV/（℃*12V）的温度补偿。 以满足不同温度下蓄电池的充电特性。 10、独立的温度探头可放置在蓄电池有代表性的测温点上。以测得精确的蓄电池温 度。 11、温度探头的智能识别：当温度探头不接或损坏时，控制器可自动按25℃时的 参数进行充电管理。 12、在做通用控制器时，两路负载输出具有可独立设置的欠压保护门限和欠压恢复 门限，以满足不同负载的需求。 13、具有过流、短路保护功能，工作稳定可靠。当负载电流超过额定值时，过载指

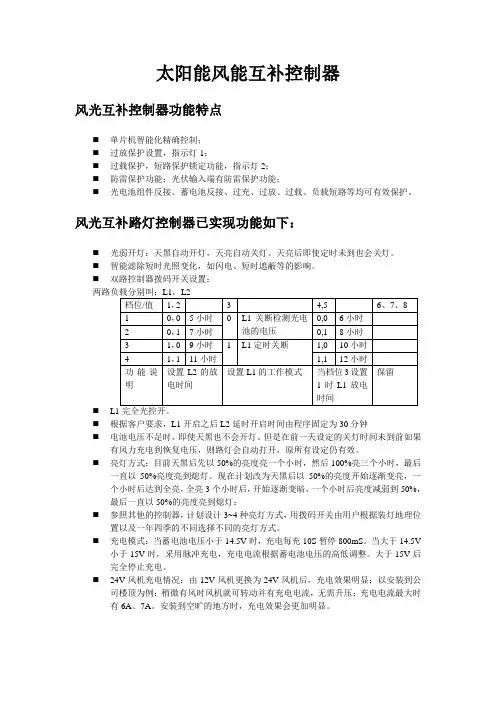

太阳能风能互补控制器 风光互补控制器功能特点 ?单片机智能化精确控制； ?过放保护设置，指示灯1； ?过载保护，短路保护锁定功能，指示灯2； ?防雷保护功能：光伏输入端有防雷保护功能； ?光电池组件反接、蓄电池反接、过充、过放、过载、负载短路等均可有效保护。风光互补路灯控制器已实现功能如下： ?光弱开灯：天黑自动开灯，天亮自动关灯。天亮后即使定时未到也会关灯。 ?智能滤除短时光照变化，如闪电、短时遮蔽等的影响。 ?双路控制器拨码开关设置： ? ?根据客户要求，L1开启之后L2延时开启时间由程序固定为30分钟 ?电池电压不足时，即使天黑也不会开灯。但是在前一天设定的关灯时间未到前如果 有风力充电到恢复电压，则路灯会自动打开，原所有设定仍有效。 ?亮灯方式：目前天黑后先以50%的亮度亮一个小时，然后100%亮三个小时，最后 一直以50%亮度亮到熄灯。现在计划改为天黑后以50%的亮度开始逐渐变亮，一 个小时后达到全亮，全亮3个小时后，开始逐渐变暗，一个小时后亮度减弱到50%，最后一直以50%的亮度亮到熄灯； ?参照其他的控制器，计划设计3~4种亮灯方式，用拨码开关由用户根据装灯地理位 置以及一年四季的不同选择不同的亮灯方式。 ?充电模式：当蓄电池电压小于14.5V时，充电每充10S暂停800mS。当大于14.5V 小于15V时，采用脉冲充电，充电电流根据蓄电池电压的高低调整。大于15V后 完全停止充电。 ?24V风机充电情况：由12V风机更换为24V风机后，充电效果明显；以安装到公 司楼顶为例：稍微有风时风机就可转动并有充电电流，无需升压；充电电流最大时 有6A、7A。安装到空旷的地方时，充电效果会更加明显。

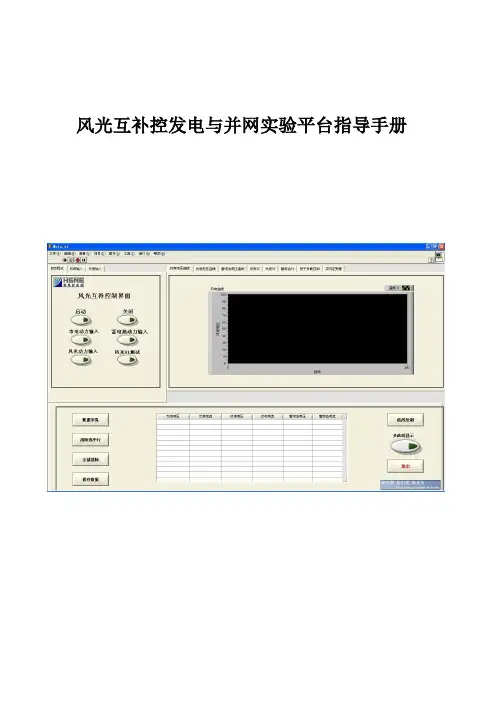

风光互补控发电与并网实验平台指导手册
