多级离心泵检修规程
1总则
1.1 适应范围
本规程适应于陕西渭河煤化工集团公司年产30万吨合成氨/52万吨尿素装置输送不含固体颗粒和杂质液体多级离心泵的维护和检修，对于其他泵，可作为参考。
1.2 结构简述
泵的固定部分由进液段、中段、出液段、导叶、轴承和密封组成，转动部分由泵轴、叶轮、轴套、平衡盘、联轴器组成。
2完好标准
2.1 零、部件
2.1.1 泵本体及零部件完整齐全。
2.1.2 各部连接螺栓齐全，连接紧固，无锈蚀。
2.1.3 安全防护装置齐全、灵敏，量程符合规定，并定期校验。
2.1.4 压力表、电流表、压差表等仪表齐全、灵敏，量程符合规定，并定期校验。
2.1.5 进、出口阀门及润滑、冷却系统管线安装齐整，标志明显，油标，油杯等齐全好用。
2.1.6 各部安装符合规定。
2.1.7泵体、泵座及附属管线、管件油漆完整。
2.1.8 基础、底座完整，坚固。
2.2 运行性能
2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。
2.2.2 压力、流量平稳，各部温度正常，电流稳定。
2.2.3 运转平稳，无异常振动、杂音等不正常现象。
2.2.4 能力可达到铭牌出力或查定能力。
2.3 技术资料
2.3.1 有泵的总装配或结构图，有易损配件图。
2.3.2 有使用说明书，产品合格证，质量证明书。
2.3.3 操作规程、维护检修规程齐全。
2.3.4 设备档案齐全，数据准确，包括：
a．安装及试车验收资料；
b．设备运行记录；
c．历次检修及验收记录；
d．设备缺陷及事故情况记录。
2.4 设备及环境
2.4.1 设备清洁，外表无灰尘、油垢。
2.4.2 基础整洁，表面无积水、杂物，环境整齐清洁。
2.4.3 进出口阀门、法兰接口及泵体各段结合处均无泄露。
2.4.4 轴封处泄露不大于：
a．填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴；
b．机械密封，初期应无泄露，末期每分钟不多于5滴。
3 设备的维护
3.1 日常维护
3.1.1 严格按照泵的操作规程启动、运行及停车，并做好运行记录。
3.1.2 每班检查润滑部位的润滑油是否符合规定。
3.1.3 新换轴承后，工作100小时应清洗换油，以后每运行1000～1500小时换油一次，油脂每运行2000～2400小时换油。
3.1.4 经常检查轴承温度，应不高于环境温度35℃，滚动轴承的最高温度不得超过75℃；滑动轴承的最高温度不得超过65℃。经常检查电机温升。
3.1.5 每班检查轴封处滴漏情况，填料密封保持每分钟10～20滴为宜；对于机械密封，要达到完好的标准。
3.1.6 经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现问题及时处理。
3.1.7 经常保持泵周围场地的整洁，及时处理跑、冒、滴、漏。
3.1.8 维修人员应定时上岗，检查设备运行的情况并及时处理发现的问题。3.2 定期检查内容
对于生产系统的重要泵，可按照表1内容定期检查。
表1
3.3 常见故障处理方法
常见故障处理方法见表2
表2
3.4 紧急情况停车
遇到下列情况之一，应紧急停车处理：
a．泵突然发生剧烈振动。
b．泵内发出异常声音。
c．电流超过额定值持续不将经处理无效。
d．泵突然不出液。
4．检修周期和检修内容
4.1 检修周期
检修周期见表3
表3
4.2 检修内容
4.2.1 小修
4.2.1.1 检修填料密封，更换填料。
4.2.1.2 检查轴承及润滑系统，更换润滑油（脂）。
4.2.1.3 清理、检修冷却水系统。
4.2.1.4 清扫、检查阀门。
4.2.1.5 检查及找正联轴器，调整轴向间隙，（带自动平衡盘的泵，先将泵平衡盘和平衡座推上靠住，再调整轴向间隙，可将中间距离调整到小于隔膜式联轴器端面总长0～0.1mm），（弹性块联轴器中间间隙保持在1～2mm）。
4.2.1.6 消除在运行中发现的缺陷和渗漏，及检查和紧固各部螺栓。
4.2.2 中修
4.2.2.1 包括小修内容。
4.2.2.2 检修机械密封，更换零件。
4.2.2.3 解体、清洗检查叶轮、密封环、衬套、轴套、导叶、平衡盘、平衡环、密封用“O”型环及各部磨损、磨蚀、冲蚀程度，予以修复或更换。
4.2.2.4 修理及刮研轴瓦、调整间隙，以及更换轴承。
4.2.2.5 测定叶轮的静平衡。
4.2.2.6 检查各段叶轮轮毂、轴承、平衡盘轮毂、紧固螺母间端面接触情况，测量及校正各段叶轮的间距。
4.2.2.7 测量泵轴及转子部件各部跳动。
4.2.2.8 检查、调整各部间隙。调整转子窜量，并记录单边窜量值。
4.2.2.9 校验进出口管线压力表，入口滤网压差计，校验泵体平衡管线、泵进出口管线、油路管线安全阀。
4.2.2.10 检修电机。
4.2.3 大修。
4.2.3.1 包括大修内容。
4.2.3.2 更换叶轮及导叶。
4.2.3.3 更换泵轴。
4.2.3.4 泵体各段检测、鉴定和做必要的修理。
4.2.3.5 泵体各承压、转动部件做无损探伤。
4.2.3.6 泵的滑销、立销系统除垢涂抹润滑油脂、铅粉或二硫化钼，调整泵的水
平度，检查管道支撑，对泵无附加外力。
4.2.3.7 设备及附属管线除锈防腐。
5 检修方法及质量标准
5.1 泵体与底座
5.1.1 泵体应无裂纹，液体流道表面铸造光滑、无砂眼和气孔。各段泵体结合面平行度为0.1mm/m，结合面和凸缘无毛刺及碰撞变形。
5.1.2 泵体与叶轮密封环的配合采用H7/h6。
5.1.3底座与基础面应接触严密，底座安装水平度；纵向0.05mm/m；横向0.10mm/m。
5.1.4 有轴向膨胀滑销的泵，滑销和滑销槽应平滑无毛刺。
5.1.5 组装时，拧紧泵体总连接螺杆应对称进行，且用力均匀。
5.2 导叶与衬套
5.2.1 导叶液体流道部分应光滑，型砂处理干净；与衬套配合部位不应有严重的通孔、气蚀等缺陷。
5.2.2 导叶与衬套的配合采用H7/n6或H7/r6。
5.2.3 导叶衬套与叶轮轮毂的直径间隙见表4，间隙应四周均匀。使用磨损极限不超过表中最大值的3倍。
表4 mm
5.3 泵轴
5.3.1 泵轴表面不得有裂纹、伤痕和锈蚀等缺陷，大修或更换泵轴必要时可作探伤检查。轴磨损可用电镀、喷镀、刷镀等方法进行修复。
5.3.2 泵轴与叶轮及轴套配合的轴径公差用h6，与滚动轴承的配合轴颈用j6或k6，与联轴器配合轴颈用js6，轴颈的圆度和圆柱度应不大于其直径公差之半。
5.3.3 轴颈表面粗糙度：装配叶轮与轴套处、滚动轴承处 1.6μm，滑动轴承处0.8μm，装配联轴器处3.2μm。
5.3.4 以轴承处轴颈为基础，用千分表检查装配叶轮、轴套及联轴器段的径向跳动，应不大于0.03mm
5.3.5 键槽中心线对轴中心线的偏移不得超过0.06mm，歪斜不得超过0.03mm/100mm
5.4 叶轮
5.4.1 叶轮的流体流道内壁应清理光洁，不能有粘砂、毛刺和污垢。流道入口加工面与非加工面衔接处应平滑过渡
5.4.2 叶轮轮毂对轴孔的端面圆跳动应大于表5规定
表5 mm
5.4.3 叶轮键槽及平衡盘键槽中心线对轴孔中心线的歪斜应不大0.03mm/100mm 5.4.4 新装叶轮必须作过静平衡，静平衡允差见表6。超过表中数值时用去重法从叶轮两侧切削，切去的厚度应不超过叶轮厚度的1/3，切去部分应与叶轮壁平滑过渡
表6 mm
5.4.5 叶轮与密封环的直径间隙按表7选取，四周间隙应保持均匀。使用磨损极限不超过表7中最大数值的3倍。
5.5 轴套
轴套与密封填料接触的外圆表面应无砂眼、气孔等缺陷，表面粗糙度为1.6μm。
5.6 平衡盘装置
5.6.1 平衡盘与平衡环接触平面的表面粗糙度为1.6μm，接触良好。
5.6.2 平衡盘轮毂与平衡环的直径间隙为0.2-0.6mm。
5.6.3平衡盘与平衡环端面间隙为0.10～0.20mm时，叶轮流道出口应与导叶流道正对。
表7 mm
5.7 转子
5.7.1 叶轮、平衡盘与轴的配合采用H7/h6。
5.7.2 轴套、间隔套与轴的配合采用H9/h9，轴套、间隔套与轴不能采用同一种材料，以免咬死。
5.7.3 转子予组装，测量各叶轮的间距和总间距，误差均应不超过±1mm；超过时应调整间距套的长度，或修整轮毂长度。
5.7.4 检查：叶轮吸入口处外圆的径向圆跳动，轴套、间隔套、叶轮轮毂径向跳动，平衡盘轮毂径向跳动，平衡盘端面跳动，应不大于表8规定。
表8 mm
5.7.5 键与键槽侧面应结合紧密，不允许加垫子，键顶部间隙为0.1～0.4mm。
5.7.6 对于转速n≥2950r/min，且流量Q≥150m3/h的多级泵，转子预装后，应作动平衡试验。
5.8 轴承
5.8.1 滚动轴承
5.8.1.1 滚动轴承的滚子与滚道应无坑疤、麻点和锈斑，保持架完好，接触平滑，
转动无杂音。
5.8.1.2 与滚动轴承外圈配合的壳体孔公差用H7。
5.8.1.3 轴承压盖与滚动轴承端面的间隙应不大于0.01mm，在轴的膨胀侧轴承压盖与滚动轴承端面的间隙，应根据两轴承的长度和介质温度，留出足够的间隙。
5.8.1.4拆装滚动轴承使用专用工具或压力机。轴承热装时可用轴承加热器或在100～120℃的机油中加热后装配，严禁用直接火焰加热及用锤直接敲击轴承。5.8.2 滚动轴承
5.8.2.1 轴承合金与壳体应结合紧密牢固，不能有脱壳及裂纹、气孔等缺陷；表面光洁，无伤痕和凹坑。
5.8.2.2轴瓦与轴承盖的紧力应为0.02～0.04mm；下瓦瓦背与轴承座接触应均匀，接触面积达60%以上。
5.8.2.3 轴颈与下瓦接触角在中部60～90°范围，接触面均匀，涂色检查每平方厘米至少有2～4个色斑。
5.8.2.4 轴承顶间隙可按表9选取
表9 mm
5.9 轴封
5.9.1 填料密封
5.9.1.1填料衬套和压盖与轴套（或轴）的直径间隙按表10选取，四周应均匀。
表10 mm
5.9.1.2填料压盖与填料箱内壁的配合采用H11/d11。
5.9.1.3 填料环与填料箱内壁的直径间隙为0.15～0.20mm，填料环与轴套（或轴）的直径间隙应较表10中数据相应增大0.3～0.5mm。
5.9.1.4 压盖压入填料的深度一般为0.5～1圈填料的高度，最小不能小于5mm，压盖不得歪斜，松紧度要调节适当。
5.9.1.5 注意填料环的环槽对准填料箱壁的进水孔或略偏外侧，使水流畅通。5.9.2 机械密封
5.9.2.1 安装机械密封处轴套或轴的径向圆跳动应符合表8规定，表面粗糙度达3.2ｕm，外景偏差不超过h6。
5.9.2.2 轴的轴向窜动量应不超过±0.5mm。
5.9.2.3 动环与静环接触的密封端面平行度和表面粗糙度均应符合要求；拆装时要仔细，避免磕碰，损伤密封面；严禁用手锤或铁器敲击。
5.9.2.4 安装时必须将安装部位及机械密封清洗干净，防止任何杂质进入密封部位。密封面在装配时可涂抹透平油或锭子油。
5.9.2.5 弹簧的压缩量必须调整适当，使弹簧压缩后的长度为其工作长度。
5.10 联轴器
弹性套柱销联轴器两轴对中偏差及联轴器的端面间隙应符合表11的规定
表11 mm
6 试车与验收
6.1 试车前的准备工作
6.1.1 将压力表、真空表、压差表、电流表等仪表安装齐备。
6.1.2 清除泵周围一切杂物，清理好现场。
6.1.3 检查泵体与电机地脚螺栓、泵体拉紧杆螺杆及其他连接螺栓的紧固情况。
6.1.4 按规定要求加好润滑油，检查冷却水系统是否畅通。
6.1.5 检查轴封
6.1.6 空转电机，检查旋转方向，无误后装联轴器。
6.2 试车
6.2.1 盘车两周、注意泵内有无异声，转动是否轻便。盘车后随即装好联轴器防护罩。
6.2.2 引液体入泵，盘车，排空泵内气体。
6.2.3 按泵的操作规程启动，当泵以全转速工作，未发现不正常情况时，则可连续运转试车。
6.2.4 试车运转时间为4小时，应达到：
a．运转平稳无杂音，润滑和冷却系统工作正常。
b．流量、压力平稳，达到铭牌能力或查定能力。
c．在额定的扬程、流量下，电机电流不超过额定值。
d．各部温度正常。
e．轴承部位壳体振动不超出本规程表1规定。
f．各结合部位及附属管线无泄漏，轴封漏损符合要求。
6.3 验收
泵在检修后质量符合本规程要求，检修记录齐全、准确，试车正常，即可按规定办理验收。
7 维护检修安全注意事项
7.1 维护安全注意事项
7.1.1 设备上不准放置检修工具或任何物体。
7.1.2 在泵运转中，不在靠近转动部位擦抹设备，不松紧带压部分螺栓。
7.1.3 保持电机接地线的完好，清扫场地注意不要将水洒在电机上。
7.2 检修安全注意事项
7.2.1 检修前必须按规定办理有关安全检修手续。
7.2.2 切断电源、并挂上“禁动牌”。
7.2.3 关闭进、出口阀门或加堵盲板与系统隔离，放掉残液。
7.2.4 设备的拆卸、清洗，更换的零部件以及检修工具要整齐摆放，做到文明检修。
7.2.5 检修人员必须遵守本工种的安全操作规程和本企业的安全检修规定。7.3 试车安全注意事项
7.3.1 试车应有组织地进行，并有专门负责试车中的安全检查工作。
7.3.2 开停泵由专人操作，操作者必须有该岗位的“安全作业证”。
7.3.3 严格按照泵的启动、停止程序开停。
7.3.4 试车中如发现不正常的声响或其他异常情况时，应停车检查原因并消除后再试。
附加说明：
本规程由雷卫伟编写，张功良审核。

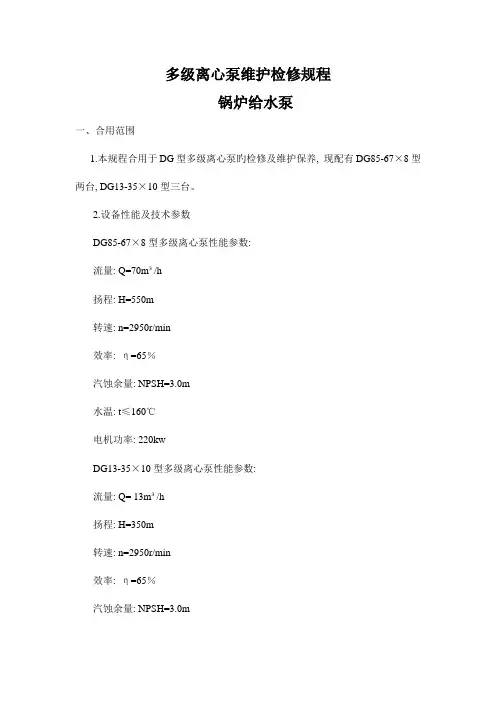

多级离心泵维护检修规程 锅炉给水泵 一、适用范围 1、 本规程适用于DG 型多级离心泵的检修及维护保养，现配有 DG85-67X 8 型两台，DG13-35X 10型三台。 2、 设备性能及技术参数 DG85-67X 8 型多级离心泵性能参数： 流量 扬程 转速 效率 汽蚀余量： 水温：t < 160C 电机功率： 220kw DG13-35X 10型多级离心泵性能参数： 流量 扬程 转速 效率 汽蚀余量： 水温：t < 160C 电机功率： 37kw 二、 设备完好的标准 要求：多级离心泵各连接部位无跑冒滴漏， 稳， 设备维护 日常维护内容 a. 严格执行操作规程，禁止超负荷运行； b. 检查泵运转情况，地脚螺栓及联接螺栓是否坚固，发现松动及时调整坚固; c. 清扫泵及周围环境，并经常保持整洁； d. 检查泵防护、安全装置，经常保持良好； e. 备用泵按时盘车； f. 检查压力表的灵敏、准确度； g. 检查变频调速器状态是否正常。 h. 安排专人对轴承定期进行加油保养。 日常巡回检查内容 a. 每小时巡回检查一次泵的压力、流量，并作好记录； b. 每班检查两次联接部位、密封部位，及时消除跑、冒、滴、漏； c. 每班检查两次管道、阀门及其联接部位，及时清除泄漏； d. 每班检查两次泵、电机有无振动，电流是否正常； e. 每班检查两次轴承润滑情况是否良好。 Q=70m3/h H=550m n=2950r/min n =65% NPSH=3.0m Q= 13m3/h H=350m n=2950r/min n =65% NPSH=3.0m ，联轴器间隙符合要求，泵运行要平 无异常振动，噪音等情况。泵运行中的电流、压力、流量符合设计要求。 1、 2、
（E-P0126）mRoyB型隔膜计量泵 维护检修规程 2015年5月
1.总则 本规程适用于Milroyal B 型计量泵的维护、检修。 1.1工作原理概述 驱动装置带动泵柱塞，通过柱塞的往返行程，将液体吸入和排出。在吸入行程，柱塞在泵头腔中产生负压，将液体经入口止回阀吸入泵头腔；在排出行程，柱塞前移，在液体上加压，经出口止回阀排出。 1.2设备结构简介 MilroyalB 型计量泵为往复型容积控制泵计量泵由下列部件组成： 1电动机 2机械传动部分（驱动端） 3液力端部件（液力端） 1.3设备技术性能 结构特性及技术性能见表 2. 设备完好标准 2.1零部件。 2.1.1机组零部件齐全，质量符合要求。
2.1.2电器、仪表、计量齐全，灵敏准确。 2.1.3泵的连接、过流部件蜗杆、蜗轮、连杆、十字头、隔膜等装配质量符合技术要求。 2.1.4泵壳体、泵体无明显擦伤及冲刷、腐蚀。 2.1.5油位指示清晰、润滑、冷却、介质管路畅通，阀门灵活好用。 2.1.6轴承装配符合技术要求。 2.2设备性能。 2.2.1运行平稳、无振动、摩擦和异常响声。 2.2.2压力、流量稳定、设备生产能力达到铭牌要求。 2.2.3隔膜无异常破损或严重泄漏。 2.2.4润滑系统畅通，油质符合要求。 2.2.5泵座、地脚螺栓无松动现象。 2.3技术资料。 2.3.1设备档案齐全、准确。档案包括： （1）目录。 （2）安装使用说明书，设备制造合格证，设备调试记录等。 （3）设备履历卡片。 （4）设备结构及易损件图样。 （5）设备运行累计时间记录。 （6）历年设备缺陷及事故情况记录。 （7）设备检修，试验与技术签定记录。
泵的检修规程 （49页 3.1万字） 目录 一．IH、IS（R）型单级离心泵检修规程二．SIG(IG)型管道离心泵检修规程三．YQB型滑片泵检修规程 四．Y型离心油泵检修规程 五．CB型齿轮泵检修规程 六．ZW6/7型空压机检修规程 七．PSA变压吸附式制氮机检修规程八．浮子式码带液位计检修规程
一．IH、IS（R）型单级离心泵检修规程： 1．总则 1.1 适用围 本规程适用于公司IH系列单级离心泵的维护和检修，如输送泵房的输送泵及罐区部分收底泵的等。 1.2 结构简述 IH系列单极离心泵主要由泵体、泵盖、叶轮、密封圈、机械密封、支架和底座等部件组成。泵的叶轮安装在轴端呈悬臂式，轴线端面进料，排出口与泵的轴线垂直。电动机通过联轴器直接驱动泵。 1.3 技术性能 IH系列单极离心泵的主要性能表： 2.完好标准 2.1 零、部件 2.1.1 泵本体及各零、部件完整齐全。 2.1.2 基础螺栓及各连接螺栓齐全、紧固。 2.1.3 安全防护装置齐全、稳固。 2.1.4 压力表、电流表等仪器齐全、灵敏，量程符合规定，并定期校验。 2.1.5 各部安装配合符合规定。 2.1.6 泵体及附属阀门、管件、管线油漆完整，标志明显。 2.1.7 基础及底座完整、坚固。 2.2 运行性能 2.2.1 油路畅通，润滑良好，实行“五定”、“三级过滤”。 2.2.2 运转正常，无异常振动、杂音等现象。 2.2.3 压力、流量平稳，各部温度正常，电流稳定。 2.2.4 能达到铭牌出力或额定能力。 2.3 设备及环境
2.3.1 设备清洁，外表无尘灰、油垢。 2.3.2 基础及底座整洁，外表及周围无积水、废液，环境整齐、清洁。 2.3.3 进出口阀门、管口法兰、泵体等处接合面均无泄漏。 3 .设备的维护 3.1 日常维护 3.1.1 严格按操作规程程序启动、运转与停车，并做好运行记录。 3.1.2 每班检查各润滑部位的润滑情况。 3.1.3 经常检查轴承温度，应不高于环境温度35℃。 3.1.4 经常观察泵的压力和电机电流是否正常和稳定，设备运转有无异常声响或振动，发现问题应及时处理。 3.1.5 经常保持泵及周围环境整洁，及时消除跑、冒、滴、漏。密封符合要求。 3.1.6 维修人员应定时上岗，检查设备并及时处理所发现的问题。 3.1.7 在泵所处环境温度较低情况下，泵停用时，排尽剩液，以防冻裂机壳及零件。
凝结水泵检修工艺规程 4.1 概述且已KSB公司在引进国外技术的基础上改进设计而成、NLT 350-400型凝结水泵是应用于国内各大电厂的成熟产品，具有较高的运行效率和运行可靠性。适用于发电机组凝结水系统作凝结水升压泵。该产品也可用于输送类似于凝结水的其它液体，输送介质C。的温度不超过80 o4.2 设备型号6 型号：NLT350-400×型式：筒袋型立式多级离心泵型号意义：6 NTL 350-400×表示标准级叶轮数 叶轮名义直径（mm） 泵出口名义直径（mm） 筒型立式凝结水泵 电动机型号的意义： Y L KK 500-4 表示极数 机座号 空-空冷 立式布置 Y 型 4.3 性能参数 4.3.1凝结水泵运行参数
2
NLT350-400300~600MW 心泵，该产品结构特点如下：4.4.1 为使泵具有良好的抗汽蚀性能，首级叶轮前加前置诱导轮。（径向）4.4.2 在满足性能要求和保证足够的刚度的前提下减少了泵的横向用轴向导叶。4 4 尺寸，从而减少了泵组的安装宽度。 4.4.3泵的轴向推力主要由每级叶轮的平衡孔、平衡腔平衡。剩余轴向推力由推力轴承部件承受。该结构的主要优点是： 4.4.3.1 大大降低了泵组重心，提高了泵的运行稳定性。 4.4.3.2在泵组发生轴承故障时，容易分清责任。
4.4.3.3 泵与电机采用弹性联轴器连接，安装对中非常方便。 4.4.4 泵导轴采用一种高分子材料：AC-3，该材料具有以下优点： 4.4.4.1为水润滑轴承，允许干启动。 4.4.4.2磨损后呈粉末状，不会抽丝，确保泵组安全稳定运行。 4.4.5泵的基础以下的部分采用抽芯式结构，使泵的拆装及检修方便。 4.4.6根据凝汽器运行最低水位及凝汽器安装标高，泵进口位置可根据具体工程的需要进行布置。 4.4.7 推力轴承部件采用滑动轴承。 其结构说明：轴向推力由推力瓦承受；径向力由导轴瓦承受。采用自供油润滑系统3/h 0.8~1.2m；水压为和内置油冷却器，润滑油为#20透平油。轴承油冷却水水量为3/h或水压低C。当冷却水量小于0.5m0.25~0.4MPa；水质为工业净水；水温小于38.5 o于0.2 MPa时必须立即检查，30分钟内不能恢复则应停机处理。当轴承油温达到70℃时报警，80 oC时停止该泵运行。 4.4.8 泵的轴封采用单端面多弹簧集装式机械密封 为保证磨擦面的润滑和冷却，引入干净的水源（凝结水或除盐水）完成，进水压力3/h，温度小于38m为0.4~0.6MPa，外供水水量为0.8~1.2 ℃。应保证回水压力在3/h时，应立即进行检查，0.5 m0.3MPa0.1~0.2MPa范围，当水源水压小于或水量少于若十二小时内不能恢复，则应停机处理。冲洗水应引入水质同上，水量及水压，只要保证在泄水孔有水液体呈滴状流出即 可。． ）014（机械密封图图－6 6 Q/XFD—10695—2006
1.主题内容和适用范围 1.1本规程规定了计量泵操作、检查维护内容和要求 1.2本规程规定了计量泵异常问题的消除 1.3本规程适用于公司计量泵岗位 2.岗位职责 2.1 负责计量泵的启停操作工作 2.2 负责计量泵的正确使用及日常维护保养工作 2.3 负责计量泵的巡回检查及故障处理工作 2.4 负责计量泵的运行记录的填写工作 3.操作、检查、维护保养内容及注意事项 3.1操作 3.1.1启动前准备和检查 a)检查各连接处的螺栓是否紧固 b)检查油位至油标 c)确认泵的转向 d)盘动，使活塞前后往复移动数次，不得有卡阻现象，手感顺 畅 e)检查调节手轮是否处于零位 f)电机静电接地等相关电气设施良好，符合要求
g)进出口阀是否打开 3.2 启动 a）通过旋转冲程调整螺帽或手柄，将冲程指示调整至零位 b）进出口管路畅通无阻，高点排气 c) 检查泵的运转情况，空载数分钟无异常投入使用 d)根据工艺要求调节流量，从小至大调节，若需从大到小，则 把手轮旋转到低再向大调至所需 e)逐渐加压，加量，每10分钟提高冲程20%。注意：加压时 应边提负荷边观察压力表 f)运行过程中： ○1调节器温度≤65℃，泵头部位温度≤110℃ ○2当泄漏﹥8滴/分时，应旋紧填料压帽 ○3出现异常停机消除 3.3停泵 a)先停电机 b)按要求关闭进、出口阀。但开机前必须打开 3.4日常检查和维护 a)检查转动箱内的油位 b)填料函泄漏是否超标（每分钟不能超过8-15滴）
c)泵运行2000-3000小时，内部易损件更换 d) 长时间停用，缸内介质排放干净，用清水洗干净 3.5注意事项 a)使用前加220#涡轮蜗杆油或50#齿轮油至油标 b)开机前确保出口管路畅通（阀门全开） c)停泵时，先关闭计量泵，在关闭出口阀门 d)运转禁止关闭出口阀 4异常现象及处理
离心泵检修规程 总则 本规程规定了离心泵的完好标准、离心泵的维护、检修周期与检修内容、检修与质量标准、试车与验收。 一、离心泵完好标准 1、离心泵的基本结构 离心泵主要由泵壳、转子、叶轮、轴承及密封等组成。泵壳体是卧式，由吸入室和排出室组成。在壳体的两端或一端设有支承转子的轴承室、机械密封室。转子由主轴、叶轮、轴套、轴承、联轴器组成，各配件以不同的配合方式装配在轴上。 2.设备完好标准 （1）电流表、压力表工作正常稳定 （2）机封或填料压盖部位的温度正常，机封无泄漏，填料密封渗漏正常。 （3）检查泵的轴承温升正常，轴承温升一般不超过周围温度35℃，最高不能超过75℃。 （4）检查泵的声音和振动是否正常。 二、离心泵的维护 1.日常维护 （1）保持设备整洁卫生。 （2）注意轴承的油位、油质和温度。 （3）填料内滴水是否正常，随时调整填料压盖的松紧程度。（4）经常检查各部分的螺栓是否松动。 （5）经常观察各个仪表工作是否正常稳定，泵、电机的响声和振动是否正常。 （6）严格执行润滑管理制度。
2.定期检查 （1）表面除锈、除污和清洗。 （2）检查易损件是磨损和损坏，若零件虽磨损。但还在公差范围内，则可继续使用。若零件的磨损程度超过了公差范围，应考虑修 复后使用，不能修复的应更换新件。 （3）定期检查泵的入口过滤器。 （4）对重新装配的泵，有条件的应进行试验。 三、检修周期和检修内容 1、检修周期 根据状态监测结果及设备运行状况，可以适当调整检修周期。一般检修周期见表1。 2.小修项目 （1）检查清理冷却水、封油和润滑等系统。 （2）处理在运行中出现的一般缺陷。 （3）根据运行情况，检查机械密封或更换填料密封。 （4）检查清洗轴承、轴承箱、挡油环、挡水环、油标等，调整轴承间隙。并检查轴承滚子外圈间的间隙。 （5）检查各部螺栓有无松动。 （6）检查修理联轴器及驱动机与泵的对中情况。 3.大修项目 （1）包括小修的所有项目。 （2）解体检查各零部件的磨损、气蚀和冲蚀情况并进行修理或更换，泵轴、叶轮必要时进行无损探伤。
1、总则 1.1 适用范围 1.1.1 本规程适用于LJ 系列计量泵,此系列计量泵为卧式单作用可调式容积泵，分柱塞计量 泵和隔膜计量泵两大类，根据需要可以派生双头型、高温型、高粘度型、液化气型和悬浮液型及强腐蚀性特殊介质的计量泵等系列，以满足各种工艺流程的需要。其型号意义如下： L J 3-MF400/2.0-X F/BY-n 液缸过流部分主要材质代号（见表1） 派生特殊功能和、代号（见表2） 额定排出压力（MP a） 额定流量（L/h） M 为隔膜式；MF 为隔膜限位补油结构（不标注为柱塞式） 计量泵机座代号 电机立式安装 R22 装置选用型号为：P-303A/B L J4-M1600/2.0-V P-307A/B L J4-1250/2.5-I V P-305 L J4-1250/2.5-I V j 1.1.3 柱塞计量泵主要用于氟化厂中和液、碱液等腐蚀性介质的定量输送。 1.1.3 隔膜计量泵用于氟化厂AHF 等强腐蚀性介质的定量输送。 为防止隔膜破裂后对泵液压侧和工艺管道系统的污染，按需要可配隔膜破裂报警装置，当隔膜破裂后立即报警停车。 标准型计量泵输送介质温度一般为常温,粒度小于0.1mm，粘度低于800mm2/s. 当排出管道无缓冲器时，不适用于脉动小的化工工艺流程。 1.1.4.1本系列计量泵在额定条件和最大相对行程时的计量精度为±1%（机械隔膜泵的计量精度范围为±5%）。 1.1.4.2在开车和停车时泵流量均可调节，行程可在零至最大相对行程范围内无级调节，计量精度随泵的行程减少而降低。柱塞计量泵经济使用的相对行程为40%~100%；隔膜计量泵经济使用的相对行程为60%~100%。从10%~100%之相对行程范围的流量，泵出厂前均用常温
多级离心泵维护检修规程 1-总则 1.1适用范围 本规程适用于MDI装置多级离心泵的维护和检修。对于其他型号类似的多级离心泵可作参考。 现场的多级离心泵见表1 表 泵的固定部分山进水段、中段、出水段、导叶、轴承体和密封装置等组成；转动部分主要山泵轴及装在轴上的数个叶轮、轴套和一个平衡轴向推力的平衡盘以及联轴器组成。叶轮多个串联匸作，同一型号泵的扬程根据级数而定。泵山电动机经联轴器直接驱动。 2o完好标准 2.1零、部件 2o lo 1泵本体及各零、部件完整齐全。 2.1.2各部连接螺栓齐全，连接紧固，无锈蚀。 2。1 ? 3安全防护装置齐全、稳固。 2. 1.4压力表、电流表等仪表齐全、灵敬，量程符合规定，并定期校验。 2. 1. 5进、出口阀门及润滑、冷却系统管线安装整齐，标志明显，油标、油杯齐全好用。 2.1。6各部安装配合符合规定. 2.1.7 泵体、泵座及附属管线、管件油漆完整。 2.1。8基础、底座完整，坚固。 2。2运行性能 2.2.1油路畅通，润滑良好，实行“五定”、“三级过滤〃。 2. 2. 2压力、流量平稳，各部温度正常，电流稳定。 2。2。3运转平稳,无异常振动、杂音等不正常现象。 2。2.4能力可达到设计能力。 2。3技术资料 2. 3. 1有泵的总装图或结构图，有易损配件图. 2。3. 2有使用说明书、产品合格证、质量证明书. 2 ° 3。3操作规程、维护检修规程齐全。
2o 3.4设备档案齐全，数据准确，包括： a.安装及试车验收资料； b?设备运行记录； c.历次检修及验收记录； d.设备缺陷及事故情况记录。 2。4设备及环境 2。4 ? 1设备清洁，外表无尘灰、油垢。 2。4.2基础整洁，表面无积水、杂物，环境整齐清洁。 2. 4.3进岀口阀门、法兰接口及泵体各段接合处均无泄漏。 2. 4.4轴封处泄漏不得大于： a.填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴; bo机械密封，初期 应无泄漏，末期每分钟不多于5滴。 3。设备的维护 3.1日常维护 3. 1 ? 1严格按泵的操作规程启动、运行与停车，并做好运行记录. 3-1.2每次巡检检查润滑部位的润滑油是否符合规定. 3?I?3经常检查轴承温度，应不高于环境温度3亍C,滚动轴承的最高温度不得超过7 5C；经常检查电机升温。 3。lo 4每次巡检检查轴封处滴漏情况,填料密封保持每分钟10?2 0滴为宜；对于机械密封，要达到不泄漏标准. 3. 1 o 5经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现 问题及时处理。 3.1.7 经常保持泵及周圉场地整洁，及时处理跑、冒、滴、漏。 3.1?8维修人员按时巡检，检查设备运行情况并及时处理所发现的问题. 3.3常见故障处理方法 常见故障处理方法见表2。 表
隔膜泵检修规程 目录 一、概况说明。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 二、检修及日常巡检维护内容。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 三、液压端的维护检修。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 四、传动端的维护检修。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 五、隔膜泵工作原理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 六、常见故障及排除。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 七、润滑油表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 八、常用备件表。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 九、检修质量工序卡。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
——概况说明 本规程适用于华泰盛富以下设备 隔膜泵的工作原理都是类似的，所以，仅以P-1207A/B为例说明。
——检修及日常巡检维护内容 2.1检修周期（见下表）：根据状态检测结果和设备运行状况，可以适当调整检 修周期 2.2 2.2.1小修内容：a) 消除静密封漏点，检查紧固各部件的螺栓；b)检查联 轴节；c)检查进出口单向阀； 2.2.2中修内容：a)包括小修内容；b)检查更换隔膜头膜片组件；c)齿轮 箱润滑油更换；d)检查液压端部件； 2.2.3大修内容：a)包括中修内容；b)全面检查各零部件；c)检查齿轮箱内 件及其相关部件，必要时更换；g）保温防腐工作； 2.3日常巡检项目，请根据下表进行
屏蔽泵检修规程 1 .总则 本内容适用于输送一般化工介质屏蔽泵的维护和检修。 2.完好标准 2、1零部件要求 2、1、1零部件尺寸公差要求，精度及材质的选择应符合设计图纸要求。 2、1、2压力表、温度计、流量表灵敏可靠并定期校验。 2、1、3主机完整、安全护罩齐全、基础牢固、泵座地脚螺栓紧固良好并且要求齐全。 2、1、4泵进出口管路、止逆阀、调节阀以及润滑冷却系统要求安装合理并且保 持完好。 2、2运行状况 2、2、1泵的压力头流量平稳，能达到铭牌出力的90%以上或符合设计工况要求。 2、2、2润滑冷却系统畅通运转良好，轴承监测器、液位计等完整且指示准确。 2、2、3运行平稳，无异声，轴窜量和振动量以及密封的泄漏量符合规定要求。 2、2、4温度、压力、流量，电流等运行参数符合工况要求 2．3技术资料 2、3、1检修、验收、运行、设备缺陷记录准确齐全。 2、3、2安装使用说明书及易损配件图纸齐全。 2、3、3设备档案记录内容准确，齐全。 2、4设备及其环境 2、4、1设备外壳防腐和保温设施完好齐全。 2、4、2设备表面无油垢、积尘、杂物。 2、4、3密封泄漏应符合技术文件规定要求。 3、设备的维护 3、1日常维护 3、1、1定时检查电机的电流、电压、温度及泵的进出口压力，流量是否符合运
行工况要求 3、1、2检查轴承监测器指示是否处在安全区域内工作；运转是否有异常响声和振动 3、1、3检查各紧固件是否松动 3、1、4检查密封处泄漏量 3、1、5检查泵的各部分温度，应特别注意循环液进、出的温度变化情况 3、1、6冷却水系统的流量和温度是否正常； 3、1、7带机械密封的泵应检查循环液的量是否足够，一般泄漏量小于3ml／h 时为正常。 3、1、8备用泵的日常维护 a、保证润滑冷却系统处于良好待用状态. b、作好备用前系统过滤器清理保养工作. c、室外泵冬季停车应采取保温措施，长时间停车必须将泵内的物料和冷却水系统的非流动水全放掉，以免冻裂泵壳或腐蚀泵体。 3、2定期维护 3、2、1定期检查各运转部件的运转情况和拆检系统过滤器. 3、2、2定期检查清洗冷却系统和泵冷却夹套. 3、2、3定期校核压力表，温度计，流量表等监测元件 4、设备的检修 4、1检修周期 4、1、1中修 a、检查轴承监测器是否完好； b、检查各部位联接螺栓紧固情况并消除泄漏点； c、检查与清扫冷却水系统，保证畅通； d、检查机封密封液冷却装置 e、检修或更换出口阀和止逆装置 f．检查、清理系统中的过滤器；
多级离心泵维护检修规程 1．总则 1.1 适用范围 本规程适用于MＤI装置多级离心泵的维护和检修。对于其他型号类似的多级离心泵可作参考。 现场的多级离心泵见表1 泵的固定部分由进水段、中段、出水段、导叶、轴承体和密封装置等组成；转动部分主要由泵轴及装在轴上的数个叶轮、轴套和一个平衡轴向推力的平衡盘以及联轴器组成。叶轮多个串联工作，同一型号泵的扬程根据级数而定。泵由电动机经联轴器直接驱动。 2。完好标准 2．1 零、部件 ２。1。1 泵本体及各零、部件完整齐全。 2.1.2 各部连接螺栓齐全，连接紧固,无锈蚀。 2。１．３安全防护装置齐全、稳固。 ２．1.４压力表、电流表等仪表齐全、灵敏，量程符合规定,并定期校验。2．1．5 进、出口阀门及润滑、冷却系统管线安装整齐，标志明显，油标、油杯齐全好用。 ２.１。6 各部安装配合符合规定. ２.1．７泵体、泵座及附属管线、管件油漆完整。 ２.1。8 基础、底座完整,坚固。 2。2 运行性能 2.2.1 油路畅通，润滑良好,实行“五定”、“三级过滤"。 2.2.２压力、流量平稳，各部温度正常，电流稳定。 2。２。３运转平稳,无异常振动、杂音等不正常现象。 2。2.4 能力可达到设计能力。 2。3 技术资料 2.3.1 有泵的总装图或结构图,有易损配件图. 2。３．２有使用说明书、产品合格证、质量证明书. ２。3。3 操作规程、维护检修规程齐全。
２。3.4 设备档案齐全,数据准确，包括: a．安装及试车验收资料； ｂ. 设备运行记录; c．历次检修及验收记录； d. 设备缺陷及事故情况记录。 2。4 设备及环境 2。４．１设备清洁，外表无尘灰、油垢。 2。4.2 基础整洁，表面无积水、杂物,环境整齐清洁。 2．4.3 进出口阀门、法兰接口及泵体各段接合处均无泄漏。 2．４.4 轴封处泄漏不得大于： a. 填料密封，初期每分钟不多于20滴，末期每分钟不多于40滴； ｂ。机械密封,初期应无泄漏，末期每分钟不多于5滴。 ３。设备的维护 3.１日常维护 3.１．１严格按泵的操作规程启动、运行与停车，并做好运行记录. ３．1.2 每次巡检检查润滑部位的润滑油是否符合规定. 3.１．３经常检查轴承温度,应不高于环境温度35℃,滚动轴承的最高温度不得 超过７5℃；经常检查电机升温。 3。1。4每次巡检检查轴封处滴漏情况,填料密封保持每分钟10～２0滴为宜； 对于机械密封,要达到不泄漏标准. 3．１。５经常观察泵的压力和电机电流是否正常和稳定，注意泵有无噪音等异常情况，发现问题及时处理。 3.1.７经常保持泵及周围场地整洁,及时处理跑、冒、滴、漏。 3．１.8 维修人员按时巡检，检查设备运行情况并及时处理所发现的问题. 3．３常见故障处理方法 常见故障处理方法见表2。
己二酸离心泵检修规程
己二酸离心泵检修规程 己二酸装置 P －状态卡 02－03页 －动作卡 04－26页 －附件 27－29页 计算机编码：01-10 工程验收确认 检修负责人： 装置设备负责人： 设备部主管工程师：
一、检修状态 000 检修前准备； 010 办理施工作业票； 020 确认机泵已经具备安全拆卸的条件。 100 去掉联轴器罩、联轴节和加长段 110 拆卸与机体相连的冷却水线及冲洗线 120 排空轴承箱内的润滑油 130 松开底座上脚支撑的螺栓 140 松开把泵盖紧固在泵体上的六角螺栓 150 用顶起螺钉或液压拉拔器拉出拆卸组件 160 锁紧轴后拧开叶轮螺母，取下叶轮 170 拆卸软填料密封 1．拧开紧固填料密封的六角螺母 2．拧开连接泵盖和轴承箱的双头螺栓并分离它们 3．从轴封箱体取出填料
4．从轴上取下轴套在必要时可用适当的辅助工具 5．拿走填料呀盖 180 拆卸标准机械密封 1．拆轴承架紧固螺母，从轴承架上拆下泵盖 2．松开机械密封压盖，拆下所有的紧固螺栓 3. 把轴套连同动密封件从轴上推下，把静密封从静密封座中拆下190 拆卸泵轴积轴承 1. 用拉拔器拆下靠背轮及键 2. 拆下轴承前后封尘板及压盖 3. 用铜棒或塑料锤轻轻敲击，取下轴 4. 用拉拔器拉轴承内圈将轴承拉下 200 清洗内部零件
将轴承压盖，轴承，靠背轮，各种螺栓，用相应的清洗液清洗 210检查内部零件 1.检查叶轮的腐蚀及冲蚀情况，检查叶轮口环间隙，有必要更换型叶 轮及泵体口环 2.检查轴的圆跳动及弯曲度，查看轴与机械密封轴套，轴承接触的表 面粗糙度 3.检查轴承的游隙，及磨损情况 4.检查螺栓等小部件的磨损腐蚀情况，必要时更换 5.检查机械密封动静环密封面，及辅助密封O型圈，还有密封的辅助 部分（弹簧，动静环座，轴套） 220修复零件 1.轴弯曲量小可以较直 2.叶轮做动平衡不平衡时可以去重修复 230 组件装配 1.准备润滑油，一般需要更换密封环及垫片及螺栓 2.将轴承加热到80－100度，然后将轴承推到轴上，安装到位 3.将轴组件回装泵体
计量泵检修规程 1总则 1.1本检修规程使用于分厂内部所有计量泵。 2检修的周期和内容 2.1检修周期 2.2检修内容 2.2.1小修内容 2.2.1.1检查进口过滤器，检查泵进、出口单向阀 2.2.1.2检查轴封处填料泄漏情况 2.2.1.3检查自动补油阀组内油质情况（隔膜式） 2.2.1.4检查轴承润滑情况 2.2.1.5处理设备滴漏和其它缺陷 2.2.2大修内容 2.2.2.1包括小修内容 2.2.2.2解体检查涡轮、蜗杆、偏心凸轮的磨损情况2.2.2.3检查柱塞与柱塞套的磨损情况 2.2.2.4解体检查进、出口单向阀 2.2.2.5检查隔膜是否有裂纹、麻点等缺陷（隔膜式）。3检修方法及质量标准 3.1检修方法简述
3.1.1根据设备运行情况，确定检修项目及内容，并做好备品备件、材料的准备工作 3.1.2所有检修项目都应填写检修任务书，并对检修人员进行技术交底，使其熟悉所承担的检修内容，各项技术要求和安全措施做到分工明确，责任到人 3.1.3当停泵后，操作人员按规定对泵进行隔离、排放、停电并符合检修条件，由工艺负责人签署设备检修移交手续，才能进行检修 3.1.4拆卸步骤 3.1. 4.1泵缸头的拆卸 3.1. 4.2把柱塞移向前死点，将柱塞从十字头上拆出，再拆下吸排管法兰和与调节基座相连接的螺母后，将泵缸头从机座上拆下。 3.1.5柱塞式计量泵泵头的拆卸 3.1.5.1取出柱塞，拆下填料压盖，取出密封填料，水封环和柱塞套； 3.1.5.2拆下吸排管法兰，依次取下衬套、限位器、阀球、阀座。 3.1.6计量泵泵头拆卸 3.1.6.1拆下安全补油阀部件，掏出柱塞拆下填料压盖取出密封填料、水封环和柱塞套； 3.1.6.2拆下吸排管法兰，依次取下衬套、限位器、阀球、阀座； 拆下前缸头，依次取出限制板和隔膜。 3.1.6.3调节机座的拆卸 3.1.6.4放掉机座内的润滑油，拆下机座后端的玻璃板 3.1.6.5拆下电机取出连轴器，拧下轴承盖压紧螺母，将轴承盖、轴承、
螺杆泵维护检修规程 一、设备结构图及性能原理 1.设备结构图 1.1单螺杆泵 1—泵壳2—衬套3—螺杆4—偏心联轴节5—传动轴6—密封装置7—径向止推轴承8—普通联轴节 1.2二级螺杆泵 1.3三级螺杆泵 2.设备性能原理 2.1螺杆泵是依靠螺杆相互啮合空间的容积变化来输送液体的当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动，使吸入腔容积增大，压力降低，液体在压差作用下沿吸入管进入吸入腔。随着螺杆的转动，密封腔内的液体连续而均匀地沿轴向移动到排出腔，由于排出腔一端的容积逐渐缩小，即把液体排出。
二、检修 1.适用范围及编写依据，采用的标准及参考资料目录 1.1 本规程适用于石油化工单螺杆泵、双螺杆、三螺杆泵的维护和检修. 1.2 编写标准及参考资料目录 HGJ 1039—79化工厂螺杆泵维护检修规程 GB 10885—89单螺杆泵技术条件 GB 110887—89三螺杆泵技术条件 GB11035—89船用电动双螺杆泵技术条件 GB 3852—83联轴器轴孔和键槽型式及尺寸 IS0 3945泵振动评价标准 SHS 01001--2004石油化工设备完好标准 《化工厂机械手册》化学工业出版社1989 《工业泵选用手册》化学工业出版社1998 国际标准化组织推荐使用的日本川铁公司企业标准 2检修周期与内容 2.1 检修周期 检修周期见下表，根据运行状况及状态监测结果可适当调整检修周期. 2.2 检修内容与程序 2.2.1 小修项目 2.2.1.1 检查轴封泄漏情况，调整压盖与轴的间隙，更换填料或修理机械密封. 2.2.1.2 检查轴承. . 2.2.1.3 检查各部位螺栓紧固情况. 2.2.1.4 消除冷却水、封油和润滑系统在运行中出现的跑、冒、滴、漏等缺陷. 2.2.1.5 检查联轴器及对中情况. 2.2.2 大修项目 2.2.2.1 包括小修项目内容. 2.2.2.2 解体检查各部件磨损情况，测量并调整各部件配合间隙. 2.2.2.3 检查齿轮磨损情况，调整同步齿轮间隙. .
米顿罗计量泵检修1 设备技术参数
2 型号含义 GM 0005 P R 1 M N N 无其他选项（标配） 手动调节冲程长度（标配） 可选底座 不同规格电机 进出口连接方式（插管接口） 泵头材料（PVC液力端） 最大流量（5L/H） GM、GB两大系列（GM系列） 3 设备说明 综述 GM系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500L/h，压力达12Bar。这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。这种设计显着地减小了压力和流量的脉冲程度。在10%--100%的流量范围内，稳定精度为额度流量的±2%。 GM泵及泵部件如下图：包括电机、机械驱动机构、泵头。泵头与机械驱
动机构之间的油封保证齿轮润滑油无泄漏。冲程调节手柄可以手动调节流量。 工作原理 1电机 2机械驱动机构 3泵头 4冲程调节手柄 5中间段 6 进口单向阀组 件 7 出口单向阀组 件 8冲程锁紧螺钉1蜗杆5隔膜 冲程调节 GM泵组成
GM泵由两大部分组成，驱动端和泵头。输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。电机通过蜗杆（1）、蜗轮（2）减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆（4）的直线往复运动。当冲程为0%时，连杆轴（B）与蜗杆轴（A）对齐，所以连杆没有直线往复运动。当冲程为100%时，连杆轴（B）与蜗杆轴（A）之间会产生偏心距，导致连杆产生直线运动。 隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀复位。 在排出冲程时，隔膜开始向前运动，泵头内压力立刻升高。当泵头压力高于出口管路压力时，排出口单向阀被向上“推开”泵头内的介质进入出液管路。当排出冲程结束时，隔膜再一次瞬间停止，泵头内压力与出口管路内的压力相同，出口单向阀复位。然后再开始下一个循环。 产品特点 机械隔膜泵头，隔膜与柱塞直接相连，柱塞推动隔膜进行物料投加。 高性能隔膜泵头使用专利MARS技术（自动机械补油系统）。
多级离心泵检修方案 编制： 一审： 二审： 三审： 四审： 2010年1月12日
一、编制说明 本方案适用于以下多级泵的检修 合成界区：P2101A/B、P2102A/B、P8411A/B、104JA/B、P2204A/B 公用工程界区：消防稳压泵1#、2#、消防增压泵1#、2#、3#、2206Ja\b、 二、检修内容 1、小修 （1）更换填料或检修机械密封； （2）检查轴承、调整各部间隙及校正联轴器； （3）紧固各部位螺栓，消除运行中发生的缺陷和渗漏，更换零件； （4）检查转子轴向窜动量； （5）清扫并修理冷却水，油封和润滑系统，更换润滑油（脂）； 2、大修： （1）包括小修内容； （2）检查、调整各部位间隙及转子的径向跳动端面跳动，泵轴弯曲； （3）检查修理平衡盘与平衡环的端面接触，及各段间隙、叶轮轮壳、轴套、平衡盘轮壳、轴肩，紧固螺母的端面接触情况； （4）检查修理轴套； （5）清理、检修进口滤网，逆止阀和运行系统阀门； （6）检查和调整泵体的水平度； （7）联轴器找正； 三、检修及质量标准： 1、检修前准备
（1）掌握运行情况，了解近期机械状况，做出检修内容的确定。（2）备齐必要的图纸资料、数据。 （3）备齐检修工具、量具、配件及材料。 （4）切断电源，关闭进出口阀门，排净泵内介质，符合安全检修条件。 2、拆卸与检查 （1）拆除保温并打扫干净。 （2）拆除联轴节护罩及短节，并进行对中复查。 （3）拆除拆除联轴节。 （4）拆下联轴节端轴承室上盖和上轴瓦。 （5）拆下主润滑油泵组件及油箱。 （6）拆开排出端轴承室端盖和上盖。 （7）拆卸止推轴承组件及上轴瓦。 （8）拆下主油泵传动蜗杆、外防护板、止推盘、间隔套以及内防护板。（9）拆除排出端下轴瓦、挡油环和轴承座。 （10）拆下机械密封组件及水夹套壳体。 （11）拆下端盖螺栓，然后吊出端盖。 （12）拆除联轴节下轴瓦、挡油环和轴承座。 （13）拆下联轴节端机械密封组件和水夹套壳体。 （14）从缸体内抽出内缸组件。 （15）拆卸内缸组件： A、用专用工具拆卸平衡盘锁紧螺母，并取出平衡盘。 B、卸掉进口导流器。 C、卸掉第一级叶轮锁紧螺母。
仅供参考[整理] 安全管理文书 隔膜计量泵维护与检修规程 日期：__________________ 单位：__________________ 第1 页共11 页
隔膜计量泵维护与检修规程 1.1本标准规定了动力分场废水处理站G系列M型隔膜计量泵（NaOH 加药泵、硝酸加药泵、PAC加药泵、破乳剂加药泵、PAM加药泵等）维护与检修的技术条件和要求。 1.2本标准适用于平安高精铝业有限公司动力分场废水处理站G系列M型隔膜计量泵（NaOH加药泵、硝酸加药泵、PAC加药泵、破乳剂加药泵、PAM加药泵等）维护与检修。 2内容 2.1预防性维护 2.1.1驱动部件 最初运行1000小时以后，需要更换计量泵驱动部件润滑油。以后，每运行5000小时或半年以后更换驱动润滑油。 驱动润滑油为Mobilgear600xP220，数量为650ml 粘度@40℃=209cSt粘度指数=95ISO等级=220 2.1.2隔膜组件 为了避免隔膜损坏，建议每5000小时或每年更换GM隔膜组件。 2.1.3油封 GM泵的油封应每年更换。由于更换油封时，需拆下隔膜组件，所用建议更换油封和隔膜组件同时进行。 2.1.4单向阀 与隔膜一样，每年或每5000小时更换单向阀球，阀座，垫圈和O 形圈。如果泵送高腐蚀性物料（酸、浆料等等），需更频繁地更换备件。 2.2设备返修 如果没有从工厂获得返修授权，则工厂不能接受对泵的修理，返修 第 2 页共 11 页
的泵应清楚标明所输送的物料，在泵发运前应冲洗泵头并排尽机箱内的润滑油。 返修的设备包装箱内应带有完整的材料安全数据单（MSDS）。这些安全措施有助于故障查询和进行修理，也能避免泵头内残留物料伤害维修人员。所有返修必须带有材料安全数据单。 2.3目测检查机械部件的密封 检查下列部件是否泄露。 电机安装法兰：如果有泄漏，更换电机法兰密封垫圈。 冲程调节旋钮：如果有泄漏，更换冲程螺杆密封圈。 2.4检查计量泵流量 确认按第三节内容所述已进行计量泵流量标定。可以通过关闭连通溶液箱的阀门，打开标定柱的阀门，测量不同流量设定时，计量泵输送的流量。 如果吸入管路中没有装标定柱，在标定容器（带刻度）内装一脚阀（或吸入管），测量不同流量设定时，计量泵输送的流量。 2.5检测口的泄露 确定在泵头检测口收集的液体是过程物料还是润滑油。如果是隔膜破裂，检测口泄露过程物料。 如果是油封破裂，检测口泄露润滑油，更换备件。 2.6正确维护 在对计量泵和管路进行任何维护以前，应切断电源，并采取必要措施防止有害物料与操作者接触。必须提供合适的防护设备，确认泵和系统内均没有压力。 2.6.1清洗堵塞的单向阀 第 3 页共 11 页

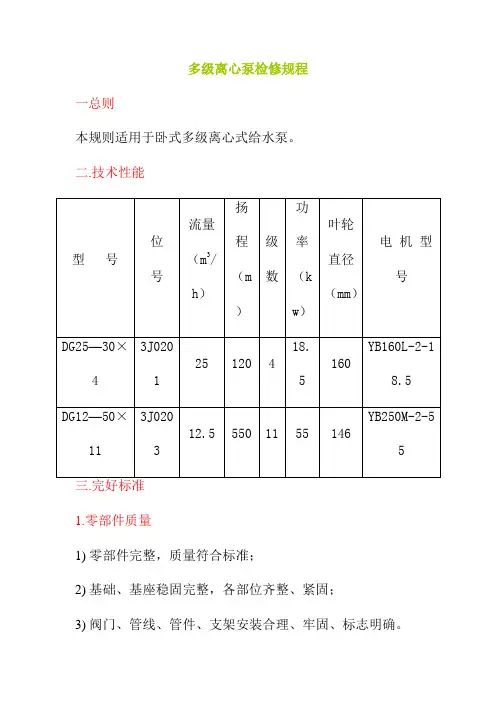

多级离心泵检修规程 一总则 本规则适用于卧式多级离心式给水泵。 二.技术性能 型号位号流量（m3/h）扬程（m）级数功率（kw）叶轮直径（mm）电机型号 DG25—30×4 3J0201 25 120 4 18.5 160 YB160L-2-18.5 DG12—50×11 3J0203 12.5 550 11 55 146 YB250M-2-55 三.完好标准 1.零部件质量 1) 零部件完整，质量符合标准； 2) 基础、基座稳固完整，各部位齐整、紧固； 3) 阀门、管线、管件、支架安装合理、牢固、标志明确。 2.运行状况 1) 机组达到铭牌出力或查定能力； 2) 运行参数符合要求； 3) 润滑良好，油质、油位、符合规定； 4) 机组性能良好，各项指标达到要求。 3.技术资料 1) 有完整的验收记录、检修记录和运行记录； 2) 有完整的工艺流程图、设备图及使用说明书； 3) 有完整的设备档案； 4) 操作规程、维护检修规程齐全； 5) 设备的易损配件图纸齐全。 4.设备及环境 1) 机组及其管线、阀门无跑、冒、滴、漏现象； 2) 设备及其周围环境清洁、整齐，无油污，无灰尘。 四.检修周期 小修中修大修 3个月12～24个月36个月 五.检修内容 1.小修 1) 检查填料密封，更换填料。 2) 检查轴承及润滑系统，更换润滑油（脂）。 3) 清理、检查冷却水系统。 4) 清扫、检查阀门。 5) 检查及找正联轴器，调整轴向间隙，更换易损件。 6) 消除运行过程中发现的缺陷及渗漏，检查紧固各部位螺栓。 2.中修 1) 包括小修内容。 2) 解体、清洗检查叶轮、密封环、衬套、导叶、平衡盘、平衡环及各部位零件的磨损、腐蚀、冲蚀程度，予以修复或更换。

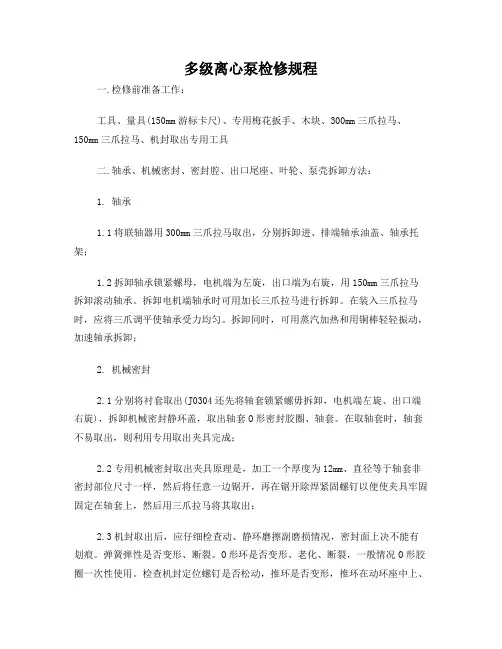

多级离心泵检修规程 (J0201.J0304.JO305) 一.检修前准备工作： 工具、量具(150mm游标卡尺)、专用梅花扳手、木块、300mm三爪拉马、150mm 三爪拉马、机封取出专用工具 二.轴承、机械密封、密封腔、出口尾座、叶轮、泵壳拆卸方法： 1.轴承 1.1将联轴器用300mm三爪拉马取出，分别拆卸进、排端轴承油盖、轴承托架； 1.2拆卸轴承锁紧螺母，电机端为左旋，出口端为右旋，用150mm三爪拉马拆卸滚动轴承。拆卸电机端轴承时可用加长三爪拉马进行拆卸。在装入三爪拉马时，应将三爪调平使轴承受力均匀。拆卸同时，可用蒸汽加热和用铜棒轻轻振动，加速轴承拆卸； 2.机械密封 2.1分别将衬套取出(J0304还先将轴套锁紧螺毋拆卸，电机端左旋、出口端右旋)，拆卸机械密封静环盖，取出轴套O形密封胶圈、轴套。在取轴套时，轴套不易取出，则利用专用取出夹具完成； 2.2专用机械密封取出夹具原理是，加工一个厚度为12mm、直径等于轴套非密封部位尺寸一样，然后将任意一边锯开，再在锯开除焊紧固螺钉以便使夹具牢固固定在轴套上，然后用三爪拉马将其取出； 2.3机封取出后，应仔细检查动、静环磨擦副磨损情况，密封面上决不能有划痕。弹簧弹性是否变形、断裂。O形环是否变形、老化、断裂，一般情况O 形胶圈一次性使用。检查机封定位螺钉是否松动，推环是否变形，推环在动环座中上、下移动是否运行顺畅。动环座止动口是否有损坏或变形。如有以上问题应将更换成套机封； 2.4轴套的检查，关键是动环密封O形圈密封部位、轴套O形圈密封部位，不能有划痕、毛剌、变形，不能敲打、更改该部位的尺寸。如有损坏、变形、尺寸改变应更换合格的轴套； 3.密封腔、平衡盘、平衡环 3.1机械密环拆卸完后即可将密封腔拆卸，在取出密封腔同时应注意该处有密封垫，通常该密封垫采用高压石棉垫，厚度s=1.00mm； 3.2平衡盘拆卸时，如不能顺利将其取出，则利用原平衡盘上两个螺丝孔进行拆卸，方法是：将两根丝杆装入丝孔内拧紧，在轴末端装顶丝进行顶； 3.3平衡盘的检查，平衡盘属易损件，通常使用7200小时(正常情况)可作报废，不作连续使用； 3.4平衡环拆卸是出口尾座拆卸后放置平，再拆卸。平衡环检查，平衡环属易损件，通常7200小时(正常情况)可作报废，不作连续使用； 3.5平衡套是在平衡环拆卸后进行，将出口尾座翻面放平，用与平衡套尺寸相近工具放在平衡套上将其敲出，平衡套属易损件，通常7200小时(正常情况)可作报废，不作连续使用； 4.叶轮、泵壳
