三、判断题
1.图纸幅号的基本代号有五种。（对）
2.为了看图方便，建议尽可能按原值比例画图。（对）
3.轴线和对称中心线用细虚线绘制。（错）
4.机械制图中通常采用两种线宽，粗、细线的比例为2:1.（对）
5.图样中的尺寸以cm为单位时，不必标注计量单位的符号。（错）
6.圆的直径数字前面加注“R”。（错）
7.锥度符号的方向应与圆锥方向一致。（对）
8.确定各组成部分之间相对位置的尺寸称为定位尺寸。（对）
9.画平面图形时，应先画基准线。（对）
10.物体上垂直于投影面的平面，其投影积聚成一条直线。（对）
11.由上向下投射，在水平面上得到的视图，称为左视图。（错）
12.主视图反映物体的上、下和前后的相对位置关系。（错）
13.点的V面投影和H面投影的连线垂直于OX轴。（对）
14.与三个投影面都处于倾斜位置的直线称为一般位置直线。（对）
15.平行于一个投影面，垂直于另两个投影面的平面称为投影面平行面。（对）
16.三视图的投影规律可以表示为：主视图与俯视图要保持高平齐的投影关系。（错）
17.俯视图的上方表示物体的前方。（错）
18.侧垂线的正面投影积聚为一点。（错）
19.棱柱、棱锥属于平面体。（对）
20.与三个投影面都倾斜的平面称为一般位置平面。（对）
21.画圆柱的三视图时，应先画出圆的中心线和圆柱轴线的各面投影。（对）
22.截交线为封闭的平面图形。（对）
23.平面与圆柱相交时，根据截平面与圆柱轴线相对位置的不同可形成三种不同形状的截交线。（对）
24.截平面与圆柱轴线垂直时得到的截交线为圆。（对）
25.角度尺寸数字一律水平书写。（对）
26.绘图时应采用国家标准规定的图线线型，粗实线表示可见轮廓线。（对）
27.细实线表示不可见轮廓线。（错）
28.图样中比例2:1是缩小比例。（错）
29.图样中的汉字应写成长仿宋体。（对）
30.标注尺寸由尺寸界线、尺寸线和箭头三个要素组成。（错）
31.尺寸线由细实线绘制。（对）
32.线性尺寸数字一般应注写在尺寸线的上方或左方。（对）
33.一直线对另一个直线或一平面对另一个平面的斜面宽度称为锥度。（错）
34.确定形状大小的尺寸称为定位尺寸。（错）
35.已知线段是指定形、定位尺寸均齐全的线段。（对）
36.只有定形尺寸而缺少定位尺寸的线段是中间线段。（错）
37.投影法分为中心投影法和平行投影法。（对）
38.正投影法的基本性质为真实性、积聚性、类似性。（对）
39.物体上平行于投影面的平面，其投影特性显示为真实性。（对）
40.由前向后朝正立投影面投射，在正面上得到的视图称为俯视图。（错）
41.主视图反映物体的长和宽。（错）
42.左视图反映物体的长和高。（错）
43.正平线的正面投影反映实长。（对）
44.正垂线的正面投影积聚成一个点。（对）
45.一般位置直线的三个投影均不反映实长。（对）
46.圆柱和圆锥均属于平面体。（错）
47.棱柱的棱线互相平行，棱锥的棱线交于一点。（对）
48.截平面与圆柱轴线平行，截交线为圆。（对）
49.截平面与圆柱轴线倾斜，截交线为椭圆。（对）
50.两回转体相交，其交线称为相贯线。（对）
51.
52.
53.
54.（资料素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
55.
《机械制图》试题 (适用于2011级机电数控专业中职学生，闭卷考试,满分500分) 一、选择题（共70题，每题3分，共210分） 1. （5章2节） （1）用剖切面完全地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面 （2）用剖切面局部地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C) 局部剖 (D)断面 （3）半剖视图以（）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D) 细点画线 （4）全剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能 （5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。 （A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图 （6）在半剖视图中半个视图与半个剖视图的分界线用（）。 （A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线 （7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。 （A）粗实 (B) 细实 (C)细点画 (D)波浪 2. （5章3节） （8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D （9）下图的A-A剖面图中，选出正确的断面图（）。 A B C D 3. （5章4节）（10）下面中间的图用的是（）表达方法。 （A）局部剖视图（B）局部放大图 （C）局部放大剖视图（D）局部剖视放大图 （11）半剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （12）局部剖视图选用的是（）剖切面。 （A）单一 (B)几个平行的 (C)几个相交的 (D)其它 （13）六个基本视图中最常用的是（）视图。 （A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰 （14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐； 俯左仰右：宽相等。” （A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右 （15）在局部剖视图中，视图与剖视部分的分界线用（）。 （A）粗实线 (B)细实线 (C)细点画线 (D) 波浪线 （16）重合剖面的轮廓线用（）线表示。 （A）粗实 (B) 细实 (C)细点画 (D)波浪
普法考试判断题题库及答案 1、一切国家机关和国家工作人员必须依靠人民的支持，经常保持同人民的密切联系，倾听人民的意见和建议，接受人民的监督，努力为人民服务。(√) 2、中华人民共和国公民对于任何国家机关和国家工作人员，有提出批评和建议的权利(√) 3、由于国家机关和国家工作人员侵犯公民权利而受到损失的人，有依照法律规定取得补偿的权利。（×） 4、造成交通事故后逃逸构成犯罪的，除追究刑事责任外，对肇事者在驾驶资格方面将做出终身禁驾的处罚。（对） 5、饮酒后或者醉酒驾驶机动车发生重大交通事故构成犯罪的除追究刑事责任外，对肇事者在驾驶资格方面将做出终身禁驾的处罚。（对） 6、住宅区的物业服务企业可以对管理区域内的共用消防设施进行维护管理，提供消防安全防范服务。（×） 7、任何人都有权对公安机关消防机构及其工作人员在执法中的违法违纪行为进行检举、控告。（√） 8、建设用地是指已建造建筑物、构筑物的土地，包括城乡住宅和公共设施用地、工矿用地、交通水利设施用地、旅游用地、军事设施用地等。（×） 农业建设用地是指直接或间接用于农业生产需要或规定用于农业生产配套的工程用地。（×） 9、县级以上地方人民政府环境保护主管部门会同有关部门，根据国家环境保护规划的要求，编制本行政区域的环境保护规划，报同级人民政府备案并公布实施。（ X ） 10、企业事业单位和其他生产经营者，为改善环境，依照有关规定转产、搬迁、关闭的，人民政府应当予以支持。（√） 11、人民代表大会制度是我国的根本制度。× 12、一切法律、行政法规和地方性法规都不得同宪法相抵触。√ 13、我国最高国家权力机关的常设机关是全国人民代表大会常务委员会。√ 14、全国人民代表大会有权修改宪法。√
《机械制图》课程试题库 第一章制图基本知识及技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、A3 A4 其中A4图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。 二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线
3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（ C ） A．SR B． EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 三、判断题 1、国家制图标准规定，图纸大小可以随意确定 ( × ) 2、比例是指图样及实物相应要素的线性尺寸之比。( × ) 3、2：1是缩小比例。( × )
《机械制图》 （第六版） 习题集答案 第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度 ●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。 第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法： ①求作水平半径ON的中点M； ②以M为圆心，MA为半径作弧，交水平中心线于H。 ③AH为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。 ●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。 5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。 第6页点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。 ●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。 3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。） 6、已知点A距离W面20；点B距离点A为25；点C与点A是对正面投影的重影点，y 坐标为30；点D在A的正下方20。补全诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律、空间点的 直角坐标与其三个投影的关系、两点的相对 位置及重影点判断做题。 各点坐标为： A（20,15,15） B（45,15，30） C（20,30,30） D（20,15,10） 第7页直线的投影（一） 1、判断下列直线对投影面的相对位置，并 填写名称。 ●该题主要应用各种位置直线的投影特性进行判断。（具体参见教P73～77） AB是一般位置直线； EF是侧垂线； CD是侧平线； KL是铅垂线。 2、作下列直线的三面投影： （1）水平线AB，从点A向左、向前，β＝30°，长18。 （2）正垂线CD，从点C向后，长15。 ●该题主要应用各种位置直线的投影特性进行做题。（具体参见教P73～77） 3、判断并填写两直线的相对位置。 ●该题主要利用两直线的相对位置的投影特性进行判断。（具体参见教P77） AB、CD是相交线； PQ、MN是相交线； AB、EF是平行线； PQ、ST是平行线； CD、EF是交叉线； MN、ST是交叉线；
判断题题库及答案 This manuscript was revised on November 28, 2020
1、一切国家机关和国家工作人员必须依靠人民的支持，经常保持同人民的密切联系，倾听人民的意见和建议，接受人民的监督，努力为人民服务。(√) 2、中华人民共和国公民对于任何国家机关和国家工作人员，有提出批评和建议的权利(√) 3、由于国家机关和国家工作人员侵犯公民权利而受到损失的人，有依照法律规定取得补偿的权利。（×） 4、造成交通事故后逃逸构成犯罪的，除追究刑事责任外，对肇事者在驾驶资格方面将做出终身禁驾的处罚。（对） 5、饮酒后或者醉酒驾驶机动车发生重大交通事故构成犯罪的除追究刑事责任外，对肇事者在驾驶资格方面将做出终身禁驾的处罚。（对） 6、住宅区的物业服务企业可以对管理区域内的共用消防设施进行维护管理，提供消防安全防范服务。（×） 7、任何人都有权对公安机关消防机构及其工作人员在执法中的违法违纪行为进行检举、控告。（√） 8、建设用地是指已建造建筑物、构筑物的土地，包括城乡住宅和公共设施用地、工矿用地、交通水利设施用地、旅游用地、军事设施用地等。（×） 农业建设用地是指直接或间接用于农业生产需要或规定用于农业生产配套的工程用地。（×） 9、县级以上地方人民政府环境保护主管部门会同有关部门，根据国家环境保护规划的要求，编制本行政区域的环境保护规划，报同级人民政府备案并公布实施。（ X ） 10、企业事业单位和其他生产经营者，为改善环境，依照有关规定转产、搬迁、关闭的，人民政府应当予以支持。（√） 11、人民代表大会制度是我国的根本制度。× 12、一切法律、行政法规和地方性法规都不得同宪法相抵触。√ 13、我国最高国家权力机关的常设机关是全国人民代表大会常务委员会。√ 14、全国人民代表大会有权修改宪法。√ 15、因醉酒驾驶机动车依法被吊销驾驶证的，10年内不得重新申领。（错） 16、驾驶拼装的机动车或者已达到报废标准的机动车上道路行驶的，除被罚款外将被并处以吊销机动车驾驶证。（对） 17、交通警察因收集证据的需要，可以扣留事故车辆。（对） 18、公安机关消防机构在消防监督检查中发现火灾隐患的，一律依照规定对危险部位或者场所采取临时查封措施。（×） 19、生产、储存、经营其他物品的场所与居住场所设置在同一建筑物内，不符合消防技术标准的，责令停产停业，并处五千元以上五万元以下罚款。（√）20、生产、销售不合格的消防产品或者国家明令淘汰的消防产品的，由产品质量监督部门、工商行政管理部门或者公安机关消防机构依照《中华人民共和国产品质量法》的规定从重处罚。（×） 21、依照法律规定征收环境保护税的，不再征收排污费。（√） 22、负责审批建设项目环境影响评价文件的部门在收到建设项目环境影响报告书后，应当全文公开。（ X ） 23、对污染环境、破坏生态，损害社会公共利益的行为，符合条件的社会组织可以向人民法院提起诉讼，可以通过诉讼收取适当经济利益。（ X ）
机械制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影 法，其中正投影法属于平行投影法投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。 4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。 5、比例是图形与实物相应要素的线性尺寸比， 在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例
精品文档 . 及视图大小无关。 7、标注尺寸的三要素尺寸数字、尺寸线 和尺寸界线。 8、尺寸标注中的符号：R表示半径，Φ表示直径。 9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应 向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 10、平面图形中的线段有已知线段、中间线段 和连接线段三种。 11、绘图板是用来固定图纸，丁字尺是用来画 水平线。 12、在机械制图中选用规定的线型，虚线是用于不可见轮廓 线，中心线、对称线就用细点划线。13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。 14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。 15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/ 2。 16、三视图的投影规律长对正，高平齐，宽相等。 17、读简单零件图的步骤抓住特征分部分、旋转归位想形 状、综合起来想整体。
《机械制图》课程试题库 第六章机械图样的基本表示方法 一、填空题 ★1、按剖切范围分，剖视图可分为、和 三类。 *2、断面图分为：和两种。 3、同一零件各剖视图的剖面线方向间隔 *4、六个基本视图的名称 为：。 二、选择题 ★1、下列局部剖视图中，正确的画法是。 A B C D ★2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
A B C. D *3、在半剖视图中，剖视图部分与视图部分的分界线为： A.、细点画线 B 粗实 线、 C、双点画线 4、重合剖面的轮廓线都是用 A.、细点画线绘制 B 、粗实线绘 制 C 、细点画线绘制 5、当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用： A.、细点画线 B、粗实线、 C、双点画线 三、判断题 ★1、非回转体类零件的主视图一般应选择工作位置。（v ） 2、在剖视图中，切根线用细实线绘制。（x） 四、画图题 ★1、用单一剖切面，将主视图画成全剖视图。（20分）
3、用单一剖切面，将主视图画成全剖视图。（20分） 4、用单一剖切面，将主视图画成全剖视图。（20分）
★4、将物体的主视图改画成剖视图。（20分）
机械制图★5、在轴的小孔及键槽处，画移出断面图。（15分） ★6、在指定位置画出断面图并标记。（10分）
7、在指定位置画出断面图并标记。（10分） 8、在轴的指定位置作剖面图（A处键槽深为4mm，C处键槽宽为8mm。） （15分） 第七章机械图样中的特殊表示法 一、填空题 ★1、内外螺纹只有当_牙型_；_公称直径_；_螺距___；__线数______；___旋向_____等五要素完全相同时，才能旋合在一起。
机械制图试题及答案机械制图习题及答案 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
徐州师范大学试卷(3) 机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分 题号一二三四五六七八九总 分 得 分 阅卷 人 一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分) 1. 2. 四、在指定位置将主视图画成剖视图。(12分) 五、补画视图中的缺线。(12分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 七、在指定位置画出剖面图(键槽深为3mm)。(8分) 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)
九、读零件图，并回答问题。(18分) 1．该零件采用了哪些视图、剖视图或其它表达方法说明数量和名称。 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明Φ40H7的意义。 4．说明M68╳2的含义。 5．画出左视图的外形。 6.说明符号的含义。 徐州师范大学试卷(3)答案 机械工程系机械制造工艺与设备专业画法几何及机械制图课程班级姓名学号得分 一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分) 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分) 1. 2. 四、在指定位置将主视图画成剖视图。(12分) 五、补画视图中的缺线。(12分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 七、在指定位置画出剖面图(键槽深为3mm)。(8分) 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)
判断题共（222）题 1. 分类法定期于月末进行成本计算，其成本计算期与会计报告期一致。 是否 答案：否 2. 简化的分批法，由于只对完工产品分配间接计入费用，而不分批计算在产品成本，因而 又称不分批计算在产品成本的分批法。 是否 答案：是 3. 短期借款的利息费用不应计入产品成本，应作为期间费用，借记“财务费用”账户。 是否 答案：是 4. 交通运输工具的空驶费用是一种损失，不应计入运输成本。 是否 答案：否 5. 定额法与产品的生产类型没有直接联系，所以任何企业均可使用定额法。 是否 答案：否 6. 工业企业发生的各项费用都应计入产品成本。 是否 答案：否 7. 在产品盘盈盘亏的账务处理，应该在制造费用结账之前进行。 是否 答案：否 8. 直接人工效率差异，是指直接人工实际成本与直接人工标准成本之间的差额。 是否 答案：否 9. 可修复废品是指经过修复可以使用，而且在经济上合算的废品。 是否 答案：是 10. 成本报表的格式、内容及编报时间一般根据生产经营过程特点和企业管理的具体要求 而确定。 是否 答案：是 11. 联产品在分离点前发生的成本称为综合成本即联合成本。 是否 答案：是
12. 实施作业成本法需要大量的基础性数据，而企业内部各个作业中心能否提供真实可行 的数据资料是实施作业成本法成败的关键。 是否 答案：是 13. 采用简化分批法，在各月间接费用水平相差悬殊的情况下，会影响成本的正确性。 是否 答案：是 14. 辅助生产提供的产品、劳务，都是为基本生产车间和企业管理部门使用和服务的。 是否 答案：否 15. 数量进价金额核算法的优点是全面反映各种商品进、销、存的数量和金额。 是否 答案：是 16. 产品成本是生产产品过程产生各种制造费用之和。 是否 答案：否 17. 约当产量比例法适用于各月末在产品数量较大并且数量变化较大，产品成本中各项费 用比重差不多的产品。 是否 答案：是 18. 隐性成本是实际发生但是并未支付的无形损失，包括停工损失、降级损失和折旧损失， 此类成本只需计算而不必得到补偿。 是否 答案：是 19. 制定和修订定额，只是为了进行成本控制，与成本计算无关。 是否 答案：否 20. 生产车间耗用的材料，全部计入“直接材料”成本项目。 是否 答案：否 21. 品种法是各种成本计算方法中最基本的方法。 是否 答案：是 22. 在商品产品成本表中，可比产品成本的降低额和降低率，是可比产品的实际成本与计 划成本相比的降低额和降低率。 是否
《机械制图》（第六版） 习题集答案
第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法： ①求作水平半径ON的中点M； ②以M为圆心，MA为半径作弧，交水平中心线于H。 ③AH为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。 ●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。 第6页点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点A在V面之前36，点B在H面之上， 点D在H面上，点E在投影轴上，补全诸的两面 投影。 ●根据点的两面投影的投影规律、空间点的直角 坐标与其三个投影的关系及两点的相对位置做
3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。）
机械制图试题库加答 案 Revised on November 25, 2020
《机械制图》课程试题库（中专） 第一章制图基本知识与技能 一、填空题 1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。 2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用 粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。 3、机械制图当中的汉字应写成长仿宋体。 *4、图样中的尺寸以㎜为单位。 5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。 6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。 7、在标注角度尺寸时，数字应水平书写。 ★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。 9、线性尺寸数字一般应注写在尺寸线的上方或左方。 ★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺 寸。 二、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 ：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．ΦΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 ：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜ B．㎝ 6、下列尺寸正确标注的图形是( C ) 7、下列缩写词中表示均布的意思的是（ C ） A．SR B． EQS 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B．垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 《机械制图》课程试题库 第二章正投影作图基础 一、填空题 1、工程上常采用的投影法是中心投影法和平行投影法法，其中平行投影
1.绘制圆的对称中心线时应用粗实线绘制。× 2.机械制图的国家标准规定图样中的尺寸数值的单位一般以米为单位。× 3.图样中尺寸数值是机件的真实大小，与绘图的准确程度无关，与比例有关。× 4.图样中标题栏通常放在图框的左下角。× 5.斜度和锥度在图样中标注的符号基本一样，作图时的方法也一样。× 6.侧垂线的正面投影和侧面投影均反映实长。× 7.一般位置直线在三个投影面上的投影都小于实长。√ 8.空间互相平行的线段，在同一轴测投影中一定互相平行。√ 9.点的正面投影与水平面的投影的连线一定垂直与 X 轴。√ 10.当点的X.Z坐标为零时，点在W投影面上。× 11.正垂线的正面投影和侧面投影均反映实长。× 12.在尺寸标注中，凡是圆弧必须加注符号R。× 13.图纸的幅面要符合国标，A2号图纸的大小约为是A4号的2倍。× 14.同一图样中，同类图线的宽度应基本一致。√ 15.规定每张图样都要画出图框，图框线用粗实线。√ 16.尺寸线用细实线绘制。√ 17.在标注直径时，应在尺寸数字前加注符号“Φ”。√ 18.线性尺寸的数字一般应注写在尺寸线的上方，不允许注写在尺寸线的中断处。√ 19.投影法可分为中心投影法和平行投影法两大类。√ 20.三个投影面两两相交的交线OX.OY.OZ称为投影轴，三个投影轴相互垂直且交于一点O，称为原点。√ 21.投射线相互垂直的投影法称为平行投影法。× 22.主视图反映了物体的上.下和左.右位置关系。√ 23.两形体表面相交时，相交处有分界线，视图上应画出表面交线的投影。√ 24.基本视图中左视图是由左向右投射所得的视图。√ 25.平面立体主要有棱柱和圆柱两大类。× 26.铅垂线在H面的投影积聚为一个点。√ 27.正平线的水平投影反映实长。× 28.丁字尺主要用来画水平线。√ 29.空间点A（5，8，9）和B（6，5，10），则A点在B点的右、后、下方。× 30.图纸上的图框可以用细实线画，也可以用粗实线画。× 31.侧垂线在H面的投影积聚为一个点。× 32.尺寸界线用细实线绘制。√ 33.水平线AB的水平投影反映实长。√ 34.左视图反映了物体的上、下和左、右位置关系。×
机械制图试题库及答案 制图试题库 一、填空题： 1、工程常用的投影法分为两类中心投影法和平行投影法，其 中正投影法属于平行投影法投影法。 2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。 3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下 方位。 4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。 5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽 量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。无论采用哪种比例，图样上标注的应是机件的实际尺寸。 6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及 视图大小无关。 7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。 8、尺寸标注中的符号：R表示半径，Φ表示直径。 9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应 向左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺 1 / 59
机械制图试题库及答案 寸数字时都必须断开。 10、平面图形中的线段有已知线段、中间线段和连接 线段三种。 11、绘图板是用来固定图纸，丁字尺是用来画水平 线。 12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线， 中心线、对称线就用细点划线。 13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。 14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。 15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/ 16、三视图的投影规律长对正，高平齐，宽相等。 17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合 起来想整体。 18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。 19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又 可将图纸格式分为x型和Y型两种。 20标题栏应位于图纸的右下方标题栏中的文字方向为看图方向。 21．比例是指图中图形与其实物相应要素之比。图样上标注的尺寸应是机件的 实际尺寸，与所采用的比例无关。 2 / 59
题库3-判断题 制定《行政强制法》的目的是：规范行政强制的设定和实施，保障和监督行政机关依法履行职责，维护公共利益和社会秩序，保护公民、法人和其他组织的合法权益。 A．对 B．错 行政强制的设定和实施，应当适当。采用非强制手段可以达到行政管理目的的，也可以设定和实施行政强制。 A．对 B．错 法律中未设定行政强制措施的，行政法规、地方性法规不得设定行政强制措施，法律另有规定的除外。 A．对 B．错 行政机关在行政管理过程中，因工作需要，可以将行政强制措施权委托给其他机关。 A．对 B．错 行政机关对当事人实施查封、扣押的行政强制措施时，查封、扣押的期限一律不得超过三十个工作日。 A．对 B．错 行政机关作出强制执行决定前，应当事先催告当事人履行义务。经催告，当事人逾期无正当理由仍不履行行政决定的，行政机关可以作出强制执行决定。 A．对 B．错 李某因超生被计生部门处以罚款。李某拒不缴纳罚款，计生部门可以采取停止供水、供电等方式迫使李某履行行政决定。 A．对 B．错 某广告公司在道路两侧及隔离带设置广告牌，遮挡了交通信号灯和交通标志，妨碍了安全视距。为此，当地交管部门责令该广告公司排除妨碍。由于该广告公司经书面催告后无故拒不执行，交管部门对其处以一千元的罚款，并强制拆除了广告牌，所需费用由该广告公司负担。 A．对 B．错 《实施意见》提出要全力创建社会主义法治模范城市，通过五年左右的努力，把我市建成法治理念深入人心、地方法规规章健全、司法公正高效、市场运行开放有序、公共管理高效规范、社会环境安全稳定的社会主义法治模范城市，营造与国际惯例接轨的法治环境，基本达到国际先进城市的法治水平。 A．对 B．错 根据“六五”普法规划，各党政机关、社会团体、企事业单位和其他组织都肩负法制宣传教育重要职责，按照谁执法谁普法的原则，运用各种手段和途径面向全社会开展法制宣传教育。 A．对 B．错 冻结存款、汇款期限已经届满的，行政机关应当及时作出解除冻结决定。行政机关逾期未作出处理决定或者解除冻结决定的，金融机构应当自冻结期满之日起解除冻结。 A．对 B．错 法律、法规以外的其他规范性文件在特殊情况下可以设定行政强制措施。 A．对 B．错 法律、法规规定的行政机关实施行政强制措施时，应当在法定职权范围内进行。 A．对

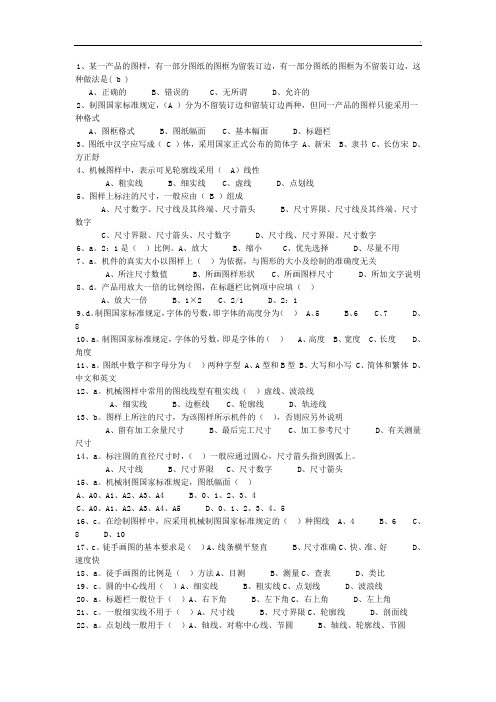

机械制图选择判断题复习题库 1、某一产品的图样，有一部分图纸的图框为留装订边，有一部分图纸的图框为不留装订边，这种做法是( b ) A、正确的 B、错误的 C、无所谓 D、允许的 2、制图国家标准规定，（A ）分为不留装订边和留装订边两种，但同一产品的图样只能采用一种格式 A、图框格式 B、图纸幅面 C、基本幅面 D、标题栏 3、图纸中汉字应写成（ C ）体，采用国家正式公布的简体字 A、新宋 B、隶书 C、长仿宋 D、方正舒 4、机械图样中，表示可见轮廓线采用（ A）线性 A、粗实线 B、细实线 C、虚线 D、点划线 5、图样上标注的尺寸，一般应由（ B ）组成 A、尺寸数字、尺寸线及其终端、尺寸箭头 B、尺寸界限、尺寸线及其终端、尺寸数字 C、尺寸界限、尺寸箭头、尺寸数字 D、尺寸线、尺寸界限、尺寸数字 6、a。2：1是（）比例。A、放大 B、缩小 C、优先选择 D、尽量不用 7、a。机件的真实大小以图样上（）为依据，与图形的大小及绘制的准确度无关 A、所注尺寸数值 B、所画图样形状 C、所画图样尺寸 D、所加文字说明 8、d。产品用放大一倍的比例绘图，在标题栏比例项中应填（） A、放大一倍 B、1×2 C、2/1 D、2：1 9、d。制图国家标准规定，字体的号数，即字体的高度分为（） A、5 B、6 C、7 D、8 10、a。制图国家标准规定，字体的号数，即是字体的（） A、高度 B、宽度 C、长度 D、角度 11、a。图纸中数字和字母分为（）两种字型 A、A型和B型 B、大写和小写 C、简体和繁体 D、中文和英文 12、a。机械图样中常用的图线线型有粗实线（）虚线、波浪线 A、细实线 B、边框线 C、轮廓线 D、轨迹线 13、b。图样上所注的尺寸，为该图样所示机件的（），否则应另外说明 A、留有加工余量尺寸 B、最后完工尺寸 C、加工参考尺寸 D、有关测量尺寸 14、a。标注圆的直径尺寸时，（）一般应通过圆心，尺寸箭头指到圆弧上。 A、尺寸线 B、尺寸界限 C、尺寸数字 D、尺寸箭头 15、a。机械制图国家标准规定，图纸幅面（） A、A0、A1、A2、A3、A4 B、0、1、2、3、4 C、A0、A1、A2、A3、A4、A5 D、0、1、2、3、4、5 16、c。在绘制图样中，应采用机械制图国家标准规定的（）种图线 A、4 B、6 C、8 D、10 17、c。徒手画图的基本要求是（）A、线条横平竖直 B、尺寸准确C、快、准、好 D、速度 快 18、a。徒手画图的比例是（）方法A、目测 B、测量C、查表 D、类比 19、c。圆的中心线用（）A、细实线 B、粗实线C、点划线 D、波浪线 20、a。标题栏一般位于（）A、右下角 B、左下角C、右上角 D、左上角 21、c。一般细实线不用于（）A、尺寸线 B、尺寸界限C、轮廓线 D、剖面线 、轴线、轮廓线、节圆 B、轴线、对称中心线、节圆A）。点划线一般用于（a、22． 机械制图选择判断题复习题库
