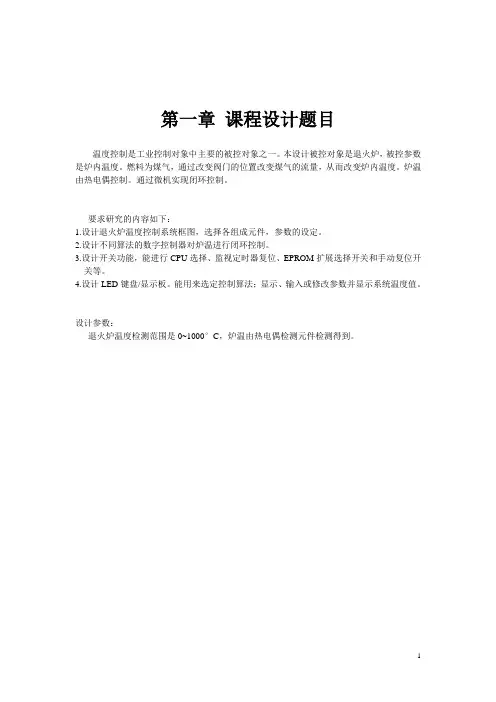

课程设计设计题目: 退火炉温度控制系统
学院：
专业：
班级：
姓名:
学号:
指导老师：
日期:
摘要
退火炉是金属热处理中的重要设备,它把压力容器加热到一定温度并维持一段时间，然后让其自然冷却。其目的在于消除压力容器的整体压力。提高压力容器的使用寿命。温度是退火炉的主要被控变量,是保证其产品质量的一个重要因素。退火炉温度控制的稳定性和控制精度直接影响产品的质量。
本文以AＴ89Ｃ51单片机为控制核心，采用模块化的设计方案，包括硬件设计与软件设计两部分。硬件设计包括温度检测模块，按键模块,执行模块,LED显示模块,单片机最小系统。本设计要求采用电热丝加热,通过A/D转换将采集到的温度数据输入单片机中，与系统给定值比较,从而对退火炉的温度进行控制,通过按键输入控制信号，三位LED显示炉温。最后设计出最少拍无纹波控制器，通过MATＬAB 仿真检验是否有纹波。
目录
第1章绪论 (3)
1．1设计背景与算法 (3)
第2章课程设计的方案?5
2.１概述?５
2．2系统组成总体结构 (5)
第3章程序设计与程序清单 (7)
3.1单片机最小系统设计 (7)
3.1．1单片机选择 (7)
3.１.2时钟电路设计 (8)
3.1.3复位电路设计?9
3.２程序清单与电路图 (11)
３.3温度控制电路................................ 错误!未定义书签。第４章控制算法?18
4．1程序框图?
18
4.2算法设计 (19)
第5章课程设计总结?错误!未定义书签。
第1章 绪论
1.1 设计背景与算法
背景:退火炉是冶金和机械行业常用的热处理工业设备。一般说来，退货处理工艺师冶金和机械产品的最后处理工序，它的处理效果将直接影响产品的质量。因此,对退火炉的基本要求就是根据退火处理工艺曲线,提供准确的升温，保温及降温操作，同时保证颅内各处的温度均匀。在目前实际生产中，退火炉的种类很多,按燃料分有燃油炉、燃气炉、电炉等。电炉按台数计算占80％,燃油炉和燃气炉占20%。
退火是金属热处理中的重要工序，它是将金属缓慢加热到一定温度，保持足够时间,然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善其塑性和韧性，使其化学成分均匀化，并去除其参与应力,或得到预期的物理性能。温度控制是热处理质量控制的重要技术措施，是退火控制的核心。智能温控将大大提高热处理质量，消除认为的不稳定因素,提高温度控制的精确程度,满足特殊材料的热处理要求。
同时,退火炉采用自动化技术控制温度，对保护生态环境方面也具有重要意义。退火炉的炉温动态特性直接影响产品的质量，生产过程中对钢材的温升曲线有较高的要求,温度过低，达不到退火的预期目的;温度过高将导致过热,甚至过烧。通过对退火炉中生产过程的优化控制和自动工艺管理控制，不但可以缩短生产周期，提高产量和质量,还可以减少人为因素造成的废品率。热处理后产生的废气对自然环境的污染很大,退火炉的燃料如果是欠氧燃烧，燃料燃烧不充分，则会产生大量黑烟，而过氧燃烧又会产生氮氧化合物等有害气体。若通过对燃烧过程进行有效控制,使燃烧在合理的空燃比下运行，则可以极大的减少退火炉对周边环境的污染，对构建科持续发展型社会就有积极的意义。
目前世界各国对能源消耗和大气环境的污染越来越重视,而我国既是钢铁大国又是能源大国，因此研究高性能退火炉温度控制系统具有极为重要的现实意义。
算法:在数字随动控制系统中，要求系统的输出值尽快地跟踪给定值的变化,最少拍控制是满足这一要求的一种离散化设计方法。
最少拍控制是一种直接数字设计方法。所谓最少拍,就是要求闭环系统对于某种特定的输入在最少个采样周期内达到无静差的稳态,是系统输出值尽快地跟踪期望值的变化。
闭环Ｚ传函具有形式
z z z z N
N ---+++=Φφφφ 221)(1
在这里,N是可能情况下的最小整数。这一传函形式表明闭环系统的脉冲响应在N个采样周期后变为零，从而意味着系统在N拍之内达到稳态。
第2章课程设计的方案
2.1概述
本文提出了一种基于最少拍的退火炉温度控制系统设计方案，实现对退火炉的温度控制。退火炉采用电热丝加热,通过巡回检测退火炉内温度,根据测量到的温度采样值与系统给定值进行比较来决定是否启动电热丝加热，用单片机作为控制器,设计出最少拍无纹波控制器，４个键盘进行温度控制值的选择，三位LED 显示炉温。
2.2系统组成总体结构
退火炉计算机控制系统框图如图2．1所示
图2.１利用单片机设计结构框图
退火炉使用电热丝加热，温度范围为0~１00０摄氏度,炉内温度值经热电偶检测后,经变送器变成０~5Ｖ范围内的电压信号送Ａ/D转换器转换成对应的数字量。数字量经数字滤波后送入CPU作为本次采样值。把测量到的温度值与设定值进行比较来决定是否启动电热丝加热。
本次设计的退火炉计算机控制系统系统包括5大部分，即核心控件(8９C５１主控模块）,复位电路，温度检测,按键，LED显示电路。主控模块，具有控制功能，主要由AＴ８９C51单片机组成,是退火炉温度控制系统的核心。温度系
统是受控模块，由D/A转换器和电热丝组成。主控模块上设有4个按键和3个LED显示器,可以通过按键控制温度并通过LＥＤ数码管显示。复位开关连接控制器的RST端,实现复位控制。
第3章程序设计与程序清单
3.1单片机最小系统设计
3.1.1单片机选择
本次设计选择AT89Ｃ51。
(1)AT８9C51单片机硬件结构：
ＡT89C51是一种低功耗、低电压、高性能的八位CMOS单片机，片内有一个4KB的FLASH可变成可擦除只读存储器（ＦPEＲOM－FlashＰｒogrａmmable aｎd EｒａsａbｌｅReａｄOnlyＭemorｙ),它采用了CMOＳ工艺和ＡＴMEＬ公司的高密度非易失性存储器技术,而且其输出引脚和指令系统都与MＳC－５１兼容。片内置通用８位中央处理器(CＰU)和FLASH存储单元，片内的存储器允许在系统内改变程序或用常规的非易失性存储器编程。因此,ＡT８９C51是一种功能强、灵活性高且价格合理的单片机，可方便的应用于各种控制领域。
(2）管脚说明：
VCC(４0)：供电电压,其工作电压为5V。
GＮD(20）:接地。
Ｐ0端口(P0.０-Ｐ0．7):P0口为一个8位漏级开路双向Ｉ／O口,每脚可吸收8TTL 门电流。当P１口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器,它可以被定义为数据、地址的第八位。再LFAＳH编程时，P0口作为原码输入口，当ＦＬAＳＨ进行校验时,P0输出原码，此时P0外部必须被拉高。
P1端口(P1.０－Ｐ１.７）：Ｐ1口是一个内部提供上拉电阻的8位双向I/O口，Ｐ1口缓冲器能够接收4TTL门电流。Ｐ1口管脚写入1后,被内部上拉为高电平，可用作输入，P1口被外部下拉为低电平时,将输出电流,这是由于内部上拉的缘故。再ＦLAＳＨ编程和校验时，Ｐ1口作为第八位地址接收。
Ｐ2端口（P2.0-P2．7）：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当Ｐ2口被写“１”时,其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低,将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或１6位地址外部数据存储器进行存取时,P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势,当对外部八位地址数据存储器进行读写时,P2口输出其特殊功能寄存器的内容。P2口在FLＡＳＨ编程和校验时接收高八位地址信号和控制信号。
P3端口(P3.0-P３.7）：Ｐ3口管脚是一个带有内部上拉电阻的8位的双向Ｉ／O端口,可接收输出4个TTL门电流。当P3口写入“１”后，它们被内部上拉为高电平,并用作输入。作为输入端时，由于外部下拉为低电平，P３口将输出
电流（ILL)。P3口也可作为AT89C51的一些特殊功能口,P3口同时为闪烁编程和编程校验接收一些控制信号。
复位RS Ｔ(9):复位输入。在振荡器运行时，有两个机器周期（２４个振荡周期)以上的高电平出现在此引脚时,将使单片机复位，只要这个脚保持高电平，51芯片便循环复位。复位后P ３.0-P3.７口均置1，引脚表现为高电平，程序计数器和特殊功能寄存器SFR 全部清零。当复位脚由高电平变为低电平时，芯片为ROM 的0０H 处开始运行程序。复位操作不会对内部RA Ｍ有所影响。 ＡＬE/PROG (30):当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH 编程期间，此引脚用于输入编程脉冲。在平时,A ＬE 端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是:每当用作外部数据存储器时,将跳过一个ALE 脉冲。如想禁止ALE 的输出可在SFR8EH 地址上置0。此时, ＡＬE 只有在执行MOVX ，MO ＶC 指令是ＡLE 才起作用。另外,该引脚被略微拉高。如果微处理器在外部执行状态ＡＬE 禁止，置位无效。 PSEN （２９)：外部程序存储器的选通信号。在由外部程序存储器取指令期间，每个机器周期两次PSEN 有效。但在访问外部数据存储器时，这两次有效的PSEN 信号将不出现。
EA ／V ＰP(31)：当__
EA 保持低电平时,则在此期间外部程序存储器（０000H －F ＦFFH ）,不管是否有内部程序存储器。注意加密方式1时,__EA 将内部锁定为RES ＥＴ；当__EA 端保持高电平时，此间内部程序存储器。在F ＬASH 编程期间,此引脚也用于施加１2V 编程电源(ＶPP)。
ＸＴAL1(19)：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL ２（１８):来自反向振荡器的输出。其引脚图如图3．１所示。
图3.1 ＡT89C5１引脚图 3.1.2 时钟电路设计
单片机的时钟信号用来提供单片机片内各种微操作的时间基准，复位操作则使单片机的片内电路初始化，使单片机从一种确定的初态开始运行。
时钟电路 89C ５1单片机的时钟信号通常用两种电路形式得到：内部振荡方式和外部振荡方式。
在引脚XＴＡL1和XTAL2外接晶体振荡器(简称晶振)或陶瓷谐振器,就构成了内部振荡方式。由于单片机内部有一个高增益反相放大器，当外接晶振后，就构成了自激振荡器并产生振荡时钟脉冲。内部振荡方式的外部电路如图3-1所示。图3-1中，电容器Ｃl，C2起稳定振荡频率、快速起振的作用,其电容值一般在５-30pF。晶振频率的典型值为12MＨz，采用6MHｚ的情况也比较多。内部振荡方式所得的时钟情号比较稳定,实用电路中使用较多。
图３．2 时钟电路
3.1.3复位电路设计
当89C５１单片机的复位引脚RSＴ(全称ＲＥSＥT）出现2个机器周期以上的高电平时,单片机就执行复位操作。如果ＲST持续为高电平，单片机就处于循环复位状态。根据应用的要求，复位操作通常有两种基本形式:上电复位和上电或开关复位。上电复位要求接通电源后,自动实现复位操作。
常用的上电复位电路电容C１和电阻Ｒ1对电源+５V来说构成微分电路。上电后，保持RST一段高电平时间，由于单片机内的等效电阻的作用,不用图中电阻R1,也能达到上电复位的操作功能,如图3.3所示。
图3.3复位电路电路
开关复位要求电源接通后，单片机自动复位，并且在单片机运行期间，用开关操作也能使单片机复位常用的上电或开关复位电路。上电后,由于电容C3的充电和反相门的作用,使RESＥT持续一段时间的高电平。当单片机已在运行当中
89c51
X1 X2
C1
时，按下复位键K后松开,也能使REＳET为一段时间的高电平,从而实现上电或开关复位的操作。
单片机最小系统由单片机,时钟电路，复位电路组成,最小系统图如下:
图3.4 单片机最小系统图
图3.5 热电偶电路图
3.2程序清单与电路图
程序清单3.2.１主程序
ＯRＧ00３0H
ＡJMＰMAIN
MＡIN: ＭOV A,＃80H
ＭOV Ｒ４，＃0BFFＦＨ
MOV Ｒ6,#00H
SETB ＩＴ1
SETB EA
SＥTB EX１
ＭＯV DＰTＲ,#０FEF８H
MＯVX ＠DPＴR，A
MUL A,#4.８Ｈ
LCＡLＬＺD
MOＶDＰTR,＃７FFFH
MOVX A,@DＰTR
MUＬA,33H
NOＰ
NＯＰ
