1． 机床主要技术参数：
（1） 尺寸参数：
床身上最大回转直径： 400mm 刀架上的最大回转直径： 200mm 主轴通孔直径： 40mm 主轴前锥孔： 莫式6号 最大加工工件长度： 1000mm
（2） 运动参数：
根据工况，确定主轴最高转速有采用YT15硬质合金刀车削碳钢工件获得，主轴最低转速有采用W 16Cr 4V 高速钢刀车削铸铁件获得。 n max =
min
1000max
d v π= 23.8r/min n min =
max
min
1000d v π =1214r/min
根据标准数列数值表，选择机床的最高转速为1180r/min ，最低转速为26.5/min 公比?取1.41，转速级数Z=12。
（3） 动力参数：
电动机功率4KW 选用Y112M-4型电动机
2． 确定结构方案：
（1） 主轴传动系统采用V 带、齿轮传动； （2） 传动形式采用集中式传动；
（3） 主轴换向制动采用双向片式摩擦离合器和带式制动器； （4） 变速系统采用多联滑移齿轮变速。 3． 主传动系统运动设计：
（1） 拟订结构式：

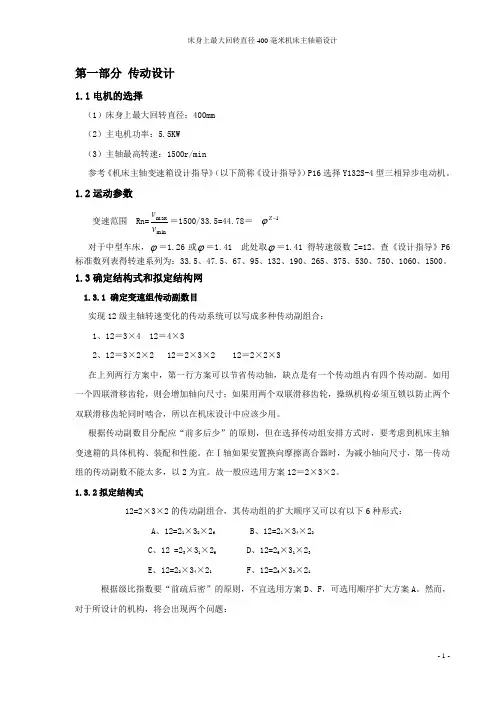

1） 确定变速组传动副数目：
实现12级主轴转速变化的传动系统可以写成多种传动副组合： A ．12=3*4 B. 12=4*3 C 。12=3*2*2 D ．12=2*3*2 E 。12=2*2*3
方案A 、B 可节省一根传动轴。但是，其中一个传动组内有四个变速传动副，增大了该轴的轴向尺寸。这种方案不宜采用。
根据传动副数目分配应“前多后少”的原则，方案C 是可取的。但是，由
于主轴换向采用双向离合器结构，致使Ⅰ轴尺寸加大，此方案也不宜采用，而应选用方案D
2）确定变速组扩大顺序：
12=2*3*2的传动副组合，其传动组的扩大顺序又可以有以下6种形式：A．12=21*32*26B。12=21*34*22
C．12 =23*31*26D。12=26*31*23
E．22*34*21F。12=26*32*21
根据级比指数非陪要“前疏后密”的原则，应选用第一种方案。然而，对于所设计的机构，将会出现两个问题：
①第一变速组采用降速传动（图1a）时，由于摩擦离合器径向结构尺寸限制，
使得Ⅰ轴上的齿轮直径不能太小，Ⅱ轴上的齿轮则会成倍增大。这样，不仅使Ⅰ-Ⅱ轴间中心距加大，而且Ⅱ-Ⅲ轴间的中心距也会加大，从而使整个传动系统结构尺寸增大。这种传动不宜采用。
②如果第一变速组采用升速传动（图1b），则Ⅰ轴至主轴间的降速传动只能由
后两个变速组承担。为了避免出现降速比小于允许的极限值，常常需要增加一个定比降速传动组，使系统结构复杂。这种传动也不是理想的。
如果采用方案C，即12 =23*31*26，则可解决上述存在的问题（见图1c）。其结构网如图2所示。
（2） 绘制转速图：
1） 验算传动组变速范围：
第二扩大组的变速范围是R 2 = 6?=8， 符合设计原则要求。 2） 分配降速比：
该车床主轴传动系统共设有四个传动组，其中有一个是带传动。根据降速比分配应“前慢后快”的原则及摩擦离合器的工作速度要求，确定各传动组最小传动比。
U=
E
n n min =
1180
5.26 =
5
.441
11
1
?
=
05
.21?
2
1?
3
1?
4
1
?
3） 绘制转速图：（见附图1） （3） 确定齿轮齿数：
利用查表法求出各传动组齿轮齿数如下表：
传动过程中，会采用三联滑移齿轮，为避免齿轮滑移中的干涉，三联滑移齿轮
中最大和次大齿轮之间的齿数差应大于4。所选齿轮的齿数符合设计要求。
（4） 验算主轴转速误差：
主轴各级实际转速值用下式计算： n = n E *
2
1d d (1-ε)u 1 u 2 u 3
式中 u 1 u 2 u 3 分别为第一、第二、第三变速组齿轮传动比。 ε取0.05
转速误差用主轴实际转速与标准转速相对误差的绝对值表示：
△ n = |
'
'
n
n n -|≤10（Φ-1）%
其中'n 主轴标准转速
转速误差表
转速误差满足要求。
（5） 绘制传动系统图：（见附图2） 4． 估算传动件参数，确定其结构尺寸：
（1） 确定传动件计算转速：
1） 主轴：
主轴计算转速是第一个三分之一转速范围内的最高一级转速，即
n j = n min 1
3
-Z
?
=74.3r/min 即n 4=75r/min;
2） 各传动轴：
轴Ⅲ可从主轴为75r/min 按72/18的传动副找上去，似应为300r/min 。但
是由于轴Ⅲ上的最低转速106r/min 经传动组C 可使主轴得到26.5r/min 和212r/min 两种转速。212r/min 要传递全部功率，所以轴Ⅲ的计算转速应为106r/min 。轴Ⅱ的计算转速可按传动副B 推上去，得300r/min 。 3） 各齿轮：
传动组C 中，18/72只需计算z =18 的齿轮，计算转速为300r/min ；60/30的只需计算z = 30 的齿轮，计算转速为212r/min 。这两个齿轮哪个的应力更大一些，较难判断。同时计算，选择模数较大的作为传动组C 齿轮的模数。传动组B 中应计算z =19的齿轮，计算转速为300r/min 。传动组A 中，应计算z = 24的齿轮，计算转速为600r/min 。
（2） 确定主轴支承轴颈直径：
参考《金属切削机床课程设计指导书》表2，取通用机床钢质主轴前轴颈直径D 1 = 80mm ，后轴颈直径D 2 = （0.7～0.85）D 1，取D 2 = 65 mm ，主轴内孔直径d = 0.1 D max ±10 mm ，其中D max 为最大加工直径。取d = 40mm 。
（3） 估算传动轴直径：（忽略各传动功率损失）
按扭转刚度初步计算传动轴直径： d = 4
]
[91
?j n N
式中d —— 传动轴直径； N —— 该轴传递功率（KW ）； j n ——该轴计算转速（r/min ）； [?]—— 该轴每米长度允许扭转角 这些轴都是一般传动轴，取[?]=10/m 。
代入以上计算转速的值，计算各传动轴的直径： Ⅰ轴：d 1 = 26mm ； Ⅱ轴：d 2 = 31mm ； Ⅲ轴：d 3 = 40mm ；
（4） 估算传动齿模数：（忽略各传动功率损失）
参考《金属切削机床课程设计指导书》中齿轮模数的初步计算公式初定齿轮的模数：
m = 32
3
Z
n N
j
式中 N —— 该齿轮传递的功率（KW ）； Z —— 所算齿轮的齿数；
j n —— 该齿轮的计算转速（r/min ）。
同一变速组中的齿轮取同一模数，故取（Z n j ）最小的齿轮进行计算，然后取标准模数值作为该变速组齿轮的模数。
传动组C 中：m = 2.9 mm ,取标准模数m=3 mm ； 传动组B 中：m = 2.8 mm ，取标准模数m=3 mm ； 传动组A 中：m = 2.1mm ，取标准模数m=2.5 mm 。
（5） 离合器的选择与计算：
1） 确定摩擦片的径向尺寸：
摩擦片的外径尺寸受到外形轮廓的限制，内径又由安装它的轴径d 来决定，而内外径的尺寸决定着内外摩擦片的环形接触面积的大小，直接影响离合器的结构与性能。表示这一特性系数?是外片内径D 1与内片外径D 2之比，即?2
1D D =
一般外摩擦片的内径可取：D 1=d+(2～6)=26+6=32mm;
机床上采用的摩擦片?值可在0.57～0.77范围内，此处取?=0.6，则内摩擦片外径D 2?
1
D =
6
.032=
=53.3mm 。
2） 按扭矩确定摩擦离合面的数目Z ：
Z ≥
Z
m V f K K K r S f P TK
??][
其中T 为离合器的扭矩 T=955*104ηj
d n P =955*104*
8.0*600
4=5.1*104
N ·mm ；
K ——安全系数，此处取为1.3； [P]——摩擦片许用比压，取为1.2MPa ； f ——摩擦系数，查得f=0.08； S ——内外片环行接触面积，
S 4
π
=
（D 22 — D 12）=1426.98mm 2
;
f r ——诱导摩擦半径，假设摩擦表面压力均匀分布，则
f r )
D (3)(2
12
23
13
2D D D --=
=21.77mm ；
K V ——速度修正系数，根据平均圆周速度查表取为1.3；
m K ——结合次数修正系数，查表为1.35；
Z K ——摩擦结合面数修正系数， 查表取为1；
将以上数据代入公式计算得Z ≥12.67圆整为整偶数14，离合器内外摩擦片总数i=Z+1=15。
3） 计算摩擦离合器的轴向压力Q ：
Q=S[P]K V =1426.98*1.2*1.3 = 2226.1（N ）
4） 摩擦片厚度b = 1，1.5，1.75，2毫米，一般随摩擦面中径增大而加大。内外片
分离时的最小间隙为（0.2～0.4）mm 。 5） 反转时摩擦片数的确定：
普通车床主轴反转时一般不切削，故反向离合器所传递的扭矩可按空载功率损耗确定。普通车床主轴高速空转功率P k 一般为额定功率P d 的20～40%，取P k = 0.4P d ，计算反转静扭矩为P k = 1.6KW ，代入公式计算出Z ≥5.1，圆整为整偶数6，离合器内外摩擦片总数为7。
（6） 普通V 带的选择与计算：
1） 确定计算功率P c ,选择胶带型号： P c = K A P
式中 P —— 额定功率（KW ）；
K A —— 工作情况系数，此处取为1.2。
带入数据计算得P C = 4.8 （KW ），根据计算功率P C 和小轮转数n 1,即可从三角胶带选型图上选择胶带的型号。此次设计选择的为A 型胶带。 2） 选取带轮节圆直径、验算带速：
为了使带的弯曲应力σ
b1
不致过大， 应使小轮直径d 1≥d min , d 1也不要过
大，否则外轮廓尺寸太大。此次设计选择d 1 = 140mm 。大轮直径d 2 由12
1d n n 计
算按带轮直径系列圆整为315mm 。
验算带速，一般应使带速v 在5～25m/s 的范围内。 v=
11
1000
*60d n ?π=10.5m/s ，符合设计要求。
3） 确定中心距a 、带长L 、验算包角α：
中心距过大回引起带的颤动，过小则单位时间内带的应力循环次数过多，疲劳寿命降低；包角α减小，带的传动能力降低。一般按照下式初定中心距a 0 0.75(d 1+d 2)≤a 0≤2(d 1+d 2),此次设计定为450mm 。
由几何关系按下式初定带长L 0: L 0≈2 a 0+0.5 π(d 1+d 2)+
2
124)
(a d d -(mm)
按相关资料选择与L 0较接近的节线长度L P 按下式计算所需中心距， a ≈a 0+
2
L L P -
考虑安装、调整和补偿初拉力的需要，中心距a 的变动范围为 （a-0.015P L a+0.03P L ）
由以上计算得中心距a = 434.14mm ，带长为1600mm 。 验算包角：α= 1800
-a
d d 1
2-*57.30 = 156.9≥1200
，符合设计要求.
4） 计算胶带的弯曲次数u ： u=
L
mv
1000[s -1]≤40[s -1]
式中：m —— 带轮的个数；
代入相关的数据计算得：u = 13.125[s -1]≤40[s -1] 符合设计要求。
5） 确定三角胶带的根数Z ：
根据计算功率P C 和许用功率[P 0]，可求得胶带根数Z ，
带入各参数值计算，圆整结果为3，即需用3根胶带。 6） 确定初拉力F 0和对轴的压力Q ：
查《机床课程设计指导书》表15知，A 型胶带的初拉力 F 0 的范围为100～150[N] ,此处确定为120 [N]。 作用在轴上的压力Q = 2 F 0·z ·sin
2
1
=705.4[N]。
5． 结构设计：
（1） 带轮设计：
根据V 带计算，选用3根A 型V 带。由于Ⅰ轴安装摩擦离合器及传动齿轮，为了改善它们的工作条件，保证加工精度，采用卸荷式带轮结构。
（2） 主轴换向与制动机构设计：
本机床是适用于机械加工车间和维修车间的普通车床。主轴换向比较频繁，
才用双向片式摩擦离合器。这种离合器由内摩擦片、外摩擦片、止推片、压块和空套齿轮组成。离合器左右两部门结构是相同的。左离合器传动主轴正转，用于切削加工。需要传递的转矩较大，片数较多。右离合器用来传动主轴反转，主要用于退回，片数较少。这种离合器的工作原理是，内摩擦片的花键孔装在轴Ⅰ的花键上，随轴旋转。外摩擦片的孔为圆孔，直径略大于花键外径。外圆上有4个凸起，嵌在空套齿轮的缺口之中。内外摩擦片相间安装。用杆通过销向左推动压块时，将内片与外片相互压紧。轴Ⅰ的转矩便通过摩擦片间的摩擦力矩传递给齿轮，使主轴正传。同理，当压块向右时，使主轴反转。压块处于中间位置时，左、右离合器都脱开，轴Ⅱ以后的各轴停转。
制动器安装在轴Ⅲ，在离合器脱开时制动主轴，以缩短辅助时间。此次设计
采用带式制动器。该制动器制动盘是一个钢制圆盘，与轴用花键联接，周边围着制动带。制动带是一条刚带，内侧有一层酚醛石棉以增加摩擦。制动带的一端与杠杆连接。另一端与箱体连接。为了操纵方便并保证离合器与制动器的联锁运动，采用一个操纵手柄控制。当离合器脱开时，齿条处于中间位置，将制动带拉紧。齿条轴凸起的左、右边都是凹槽。左、右离合器中任一个结合时，杠杆都按顺时针方向摆动，使制动带放松。
（3）齿轮块设计：
机床的变速系统采用了滑移齿轮变速机构。根据各传动轴的工作特点，基本组、
第一扩大组以及第二扩大组的滑移齿轮均采用了整体式滑移齿轮。所有滑移齿
轮与传动轴间均采用花键联接。
从工艺角度考虑，其他固定齿轮（主轴上的齿轮除外）也采用花键联接。
由于主轴直径较大，为了降低加工成本而采用了单键联接。
各轴采用的花键分别为：Ⅰ轴：6×23×26×6
Ⅱ轴：6×26×30×6
Ⅲ轴：8×36×40×7
Ⅰ～Ⅲ轴间传动齿轮精度为877—8b，Ⅲ～Ⅳ轴间齿轮精度为766—7b。
（4）轴承的选择：
为了方便安装，Ⅰ轴上传动件的外径均小于箱体左侧支承孔直径，均采用深沟球轴承。为了便于装配和轴承间隙调整，Ⅱ、Ⅲ轴均采用圆锥滚子轴承。滚
动轴承均采用E级精度。
（5）主轴组件：
本车床为普通精度级的轻型机床，为了简化结构、主轴采用了轴向后端定位的两支承主轴组件。前支承采用双列圆柱滚子轴承，后支承采用角接触球轴
承和单向推力球轴承。为了保证主轴的回转精度，主轴前后轴承均采用压块式
防松螺母调整轴承的间隙。主轴前端采用短圆锥定心结构型式。
前轴承为C级精度，后轴承为D级精度
（6）润滑系统设计：
主轴箱内采用飞溅式润滑，油面高度为65mm左右，甩油环浸油深度为10mm
左右。润滑油型号为：IIJ30。
卸荷皮带轮轴承采用脂润滑方式。润滑脂型号为：钙质润滑脂。
（7）密封装置设计：
Ⅰ轴轴颈较小，线速度较低，为了保证密封效果，采用皮碗式接触密封。而主轴直径大、线速度较高，则采用了非接触式密封。卸荷皮带轮的润滑采用毛毡式密封，以防止外界杂物进入。
6．传动件验算：
（1）轴的强度验算
由于机床主轴箱中各轴的应力都比较小，验算时，通常用复合应力公式进行计算： R b =
W
T M
2
2
5.0+≤[R b ] [MPa]
[R b ] —— 许用应力，考虑应力集中和载荷循环特性等因素。 W —— 轴的危险断面的抗弯断面系数； 花键轴的抗弯断面系数W =
D
d
324
π+
D
D d d D zb 32)
)((2
+-
其中 d —— 花键轴内径； D —— 花键轴外径； b —— 花键轴键宽； z —— 花键轴的键数。 T —— 在危险断面上的最大扭矩 T = 955*10
4
j
n N
N —— 该轴传递的最大功率； j n —— 该轴的计算转速；
M —— 该轴上的主动被动轮的圆周力、径向力所引起的最大弯矩。 齿轮的圆周力：P t = 2T/D,D 为齿轮节圆直径。 直齿圆柱齿轮的径向力 P r = 0.5 P t.
求得齿轮的作用力，即可计算轴承处的支承反力，由此得到最大弯矩。
对于轴Ⅰ、Ⅱ，由表29得[R b ] = 70[MPa]； 对于轴Ⅲ ，[R b ] = 65[MPa] 由上述计算公式可计算出： 轴Ⅰ，R b =53.6[MPa ]≤[R b ]； 轴Ⅱ，R b =48.3[MPa ]≤[R b ]；
轴Ⅲ，R b =61.1[MPa ]≤[R b ]。
故传动轴的强度校验符合设计要求 （2）验算花键键侧压应力
花键键侧工作表面的挤压应力为：
?
σ
lz d D
T jy
)(82
2
max
-=
≤[jy
σ
] [MPa]
式中：max T ——花键传递的最大扭矩； D 、d —— 花键的外径和内径； z —— 花键的齿数；
? —— 载荷分布不均匀系数，通常取为0.75。
使用上述公式对三传动轴上的花键校核，结果符合设计要求。 （3）滚动轴承验算：
机床的一般传动轴用的滚动轴承，主要是由于疲劳破坏而失效，故应对轴承进行
疲劳寿命验算。下面对按轴颈尺寸及工作状况选定的滚动轴承型号进行寿命验算：
L h =500ε
)(
P
K K f Cf
l s f n
≥[T]
式中，L h —— 额定寿命；
C —— 滚动轴承尺寸表所示的额定动负荷[N]； n f —— 速度系数， n f =
ε
j
n 3100
；
f f —— 工作情况系数；由表36可取为1.1；
ε—— 寿命系数，对于球轴承：ε= 3 ；对于滚子轴承：ε=10/3； j n —— 轴承的计算转速，为各轴的计算转速；
K s —— 寿命系数，不考虑交变载荷对材料的强化影响时：
K s = K N K n K T ；
K N —— 功率利用系数，查表为0.58； K n —— 转速变化系数；查表37得0.82；
K T —— 工作期限系数，按前面的工作期限系数计算； K l —— 齿轮轮换工作系数，可由表38查得； P —— 当量动载荷[N ];
使用上述公式对各轴承进行寿命校核，所选轴承均符合设计要求。
（4）直齿圆柱齿轮的强度计算：
在验算主轴箱中的齿轮强度时，选择相同模数中承受载荷最大的、齿数最小的齿
轮进行接触和弯曲疲劳强度验算。一般对高速传动齿轮主要验算接触疲劳强度，对低速传动齿轮主要验算弯曲疲劳强度。
根据以上分析，现在对Ⅰ轴上齿数为24的齿轮验算接触疲劳强度，对Ⅳ轴上齿
数为30的齿轮验算弯曲疲劳强度。
对于齿数为24的齿轮按接触疲劳强度计算齿轮模数m j ： m j = 16338*3
2
2
1
][)1(j
j m s b c d n z N
K K K K i σ????±mm
式中：N —— 传递的额定功率[KW]（此处忽略齿轮的传递效率）； j n —— 计算转速；
m ? —— 齿宽系数 ，此处值为6 ； z 1 —— 为齿轮齿数；
i —— 大齿轮与小齿轮齿数之比，“+”用于外啮合，“—”用于内啮合，此
处为外啮合，故取“+”;
s K —— 寿命系数： s K = K T K n K N K q
K T —— 工作期限系数： K T =
m
c T n 0
160?
T —— 齿轮在机床工作期限内的总工作时间，同一变速组内的齿轮总工作时
间近似的为T s / P,P 为该变速组的传动副数；查《机床课程设计指导书》表17得T s = 18000，故得T = 9000h ；
n 1 —— 齿轮的最低转速，此处为600r/min ； c 0 —— 基准循环次数，由表16得c 0 = 7
10； m —— 疲劳曲线指数，由表16 得m = 3； K n —— 转速变化系数，由表19得K n = 0.71； K N —— 功率利用系数，由表18得K N = 0.58； K q —— 材料强化系数，由表20得K q = 0.64；
K c —— 工作状况系数，考虑载荷冲击的影响，取K c = 1.2； K d —— 动载荷系数，由表23得 = 1.2； K b —— 齿向载荷分布系数，由表24得K b = 1 ；
