一般来说，管子的直径可分为外径、内径、公称直径。管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。2分DN8
4分DN15
6分DN20 （3/4''）
1寸DN25
1.2′DN32
1.5′DN40
2′DN50
2.5′DN65
3′DN80
4′DN100
5′DN125
6′DN150
8′DN200
10′DN250
12′DN300
公称直径(nominal diameter)，又称平均外径(mean outside diameter)。这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
因为单位有公制(mm)及英制(inch)的区分，所以有下列的称呼方法。
1. 以公制(mm)为基准，称DN (metric unit)
2. 以英制(inch)为基准，称NB(inch unit)
DN (nominal diameter)
NB (nominal bore)
OD (outside diameter)
4. 【例】
镀锌钢管DN50，sch 20
镀锌钢管NB2”，sch 20
5. 外径与DN，NB的关系如下：
------DN(mm)--------NB(inch)-------OD(mm)
15-------------- 1/2--------------21.3
20--------------3/4 --------------26.7
25-------------- 1 ----------------33.4
32-------------- 1 1/4 -----------42.2
40-------------- 1 1/2 -----------48.3
50-------------- 2 -----------60.3
65-------------- 2 1/2 -----------73.0
80-------------- 3 -----------88.9
100-------------- 4 ------------114.3
125-------------- 5 ------------139.8
150-------------- 6 ------------168.3
200--------------- 8------------219.1
上面数据依ASTM A53仅共参考。规范不同，外径会有些许差异，请注意。
. 管子系列标准
压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多，大体可分成两大类。压力管道标准见表3。
表3 压力管道标准
分类
大外径系列、小外径系列
规格DN-公称直径、Ф－外径
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，
DN15-ф18mm，DN20-ф25mm
DN25-ф32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm DN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，
管道焊接技术标准 金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。以下择要介绍一些基本标准。 一、压力管道分类 1. 压力管道的定义 压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。 ①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。 ②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。 ③最高工作压力不小于0.1MPa（表压，下同），输送介质为气（汽）体及液化气体的管道。 ④最高工作压力不小于0.1MPa，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。 ⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。 ① GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。 ② GB5016标准对可燃气体火灾危险性分甲、乙两类，甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积），乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。 GB5016标准对液态烃、可燃液体的火灾危险性按如下分类： 甲A类 15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体； 甲B类甲A类以外的可燃液体，闪点小于28℃； 乙A类 28℃≤闪点≤45℃的可燃液体； 乙B类 45℃＜闪点＜60℃的可燃液体； 丙A类 60℃＜闪点≤120℃的可燃液体； 丙B类闪点≥120℃的可燃液体。 2. 压力管道分类、分级（见表1）
1600 162 - 1010 2438 1620 1700 1727 - 1073 2591 1727 1800 1820 - 1137 2743 1827 2000 2020 - 1263 3048 2032 弯头规格尺寸表 弯头是改变管路方向的管件。弯头标准是什么呢？按角度分，有45°及90°180°三种最常 用的，另外根据工程需要还包括60°等其他非正常角度弯头。弯头标准都有哪些？弯头市 场调研报告显示，弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料 等。弯头标准表显示，按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。 其他名称：90度弯头、直角弯、爱而弯等。下面介绍弯头标准尺寸表及弯头规格表： 弯头标准尺寸表及弯头规格表一览 弯头市场调研显示，国标弯头管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路作一定角度转弯. 弯头标准尺寸表 弯头标准jis b2311 通用钢制对焊管件 弯头标准jis b2312 钢制对焊管件 弯头标准jis b2313 钢板制对焊管件 弯头标准jis b2316 钢制承插焊管件 弯头标准管件执行标准之美国标准： 弯头标准号描述 弯头标准asme/ansi b16.9 工厂制造的锻钢对焊管件
弯头标准asme/ansi b16.11 承插焊和螺纹锻造管件 弯头标准asme/ansi b16.28 钢制对焊小半径弯头和回头弯 弯头标准asme b16.5 管法兰和法兰配件 弯头标准mss sp-43 锻制不锈钢对焊管件 弯头标准mss sp-83 承插焊和螺纹活接头 弯头标准mss sp-97 承插焊、螺纹和对焊端的整体加强式管座弯头规格表一览

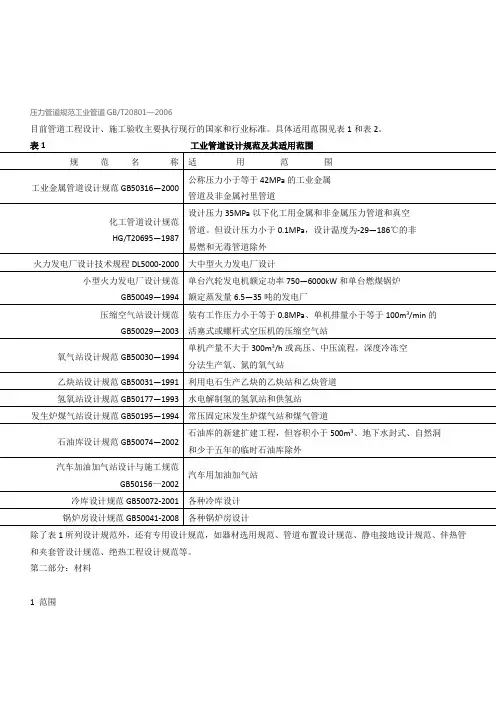

压力管道常用标准（你知道吗?） （一）设计标准 序号标准编号标准规范名称备注 1 GBJ16-87 建筑设计防火规范（2001 年版） 2 GBJ87-85 工业企业噪声控制设计规范 3 GB5044-85 4 GB6222-86 5 GB50058-92 职业性接触毒物危害程度分级工业企业煤气安全规程爆炸和火灾危险环境电力装置设计规范石油化工企业设计防火规范（1999 年版）原油和天然气工程设计防火规范 6 GB50160-92 7 GB50183-93 8 SH/T3003-2000 石油化工厂合理利用能源设计导则 9 SH2600-92 石油化工企业能量平衡方法 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 SH3024-95 石油化工企业环境保护设计规范GB13271-2001 锅炉大气污染物排放标准GB/T17393-98 覆盖奥氏体不锈钢用绝热材料规范 GB50029-2003 压缩空气站设计规范城镇燃气设计规范（2002 年版）氧气站设计规范乙炔站设计规范锅炉房设计规范小型火力发电厂设计规范氢氧站设计规范发生炉煤气站设计规范石油库设计规范汽车加油加气站设计与施工规范输气管道工程设计规范输油管道工程设计规范泵站设计规范石油化工储运系统罐区设计规范石油化工燃料气系统和可燃性气体排放系统设计规范石油化工工艺装置布置设计通则石油化工管道布置设计通则 GB50028-93 GB50030-91 GB50031-91 GB50041-92 GB50049-94 GB50177-93 GB50195-94 GB50074-2002 GB50156-2002 GB50251-2003 GB50253-2003 GB50265-97 SH3007-1999 SH3009-2001 SH3011-2000 SH3012-2000 31 32 SH/T3013-2000 石油化工厂区竖向布置设计规范 SH/T3014-2002 石油化工企业储运系统泵房设计规范SH3035-1991 （SHJ35-91 ）石油化工企业工艺装置管径选择导则 33 SH/T3040-2002 石油化工管道伴管和夹套管设计规范 34 SH/T3041-2002 石油化工管道柔性设计规范 35 SH/T3053-2002 石油化工企业厂区总平面布置设计规范 36 SH3054-1993 石油化工企业厂区管线综合设计规范 37 SH3056-1994 石油化工企业排气筒（管）采样口设计规范 38 SH3073-1995 石油化工企业管道支吊架设计规范 39 SH/T3051-1993 石油化工企业配管工程术语
压力管道设计审批考试 题有答案 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于 mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×） 4、输气管道一般应采用埋地方式敷设，特殊地段也可采用土堤、地面等形式（√）
压力管道设计规范 上海化工设计院有限公司 二OO五年三月
目录 1．管道设计技术规定SH/P20-2005 2．装置布置设计技术规定SH/P21-2005 3．管道布置设计技术规定SH/P22-2005 4．管道材料设计技术规定SH/P23-2005 5．保温、防腐及涂色设计技术规定SH/P24-2005 6．管道应力分析设计技术规定SH/P25-2005 7．管道支吊架设计技术规定SH/P26-2005
管道设计技术规定 SH/P20-2005 上海化工设计院有限公司 二OO五年三月
管道设计技术规定 1 总则 1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。 1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。 2 设计 2.1 概述 为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。 2.2 设计条件和准则 2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。 2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。 2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。 2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。 2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。 2.2.6 管道的腐蚀度，应按具体介质来确定。通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。 2.3 管道尺寸确定 2.3.1 管子的尺寸依据操作条件而确定。必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外： （1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。当机器的最大能力超过工艺要求的最大能力时，管道的
管道焊接常用标准 金属管道种类繁多、数量大，使用工况千差万别。我国不同行业采用不同的应用标准体系，标准之间差别很大。当然，由于金属管道的工况，如温度、压力、介质、环境等不同，标 准有差距是客观存在的。例如，电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器，按使 用情况及工况分成低压、中压、高压、超高压，按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受 腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等，在不同的工况条件下运行。以下择要介绍一些基本标准。 一、压力管道分类 1. 压力管道的定义 压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。 ① 输送GB5044① 《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。 ② 输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。 ③ 最高工作压力不小于（表压，下同），输送介质为气（汽）体及液化气体的管道。 ④最高工作压力不小于，输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标 准沸点的液体管道。 ⑤ 上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法 兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备，还包括管道支架以及安装在压力管道上的其他设施）。 ① GB5044分为四级（与99容规相同）：极度危害（1级）
压力管道的定义及分类 《监察规定》明确指出：压力管道是指在生产、生活中使用的可能引起燃爆或中毒等危险性较大的特种设备，它具体指具有下列属性的管道： 《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质的管道；?a、输送G B5044 《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道；?b、输送GB50160? c、最高工作压力大于等于0.1MPa（表压，下同），输送介质为气（汽）体、液化气体的管道； d、最高工作压力大于等于0.1MPa，输送介质为可燃、易爆、有毒、有腐蚀性的或最高工作温度等于高于标准沸点的液体管道。 e、前四项规定的管道附属设施及其安全保护装置等。 ：GB5044标准将介质的毒性程度分为四级，其最高允许浓度分别为：?注极度危害（I级）：〈0.1mg/m3； 高度危害（II级）：0.1mg/m3～1mg/m3； 中度危害（III级）：1.0mg/m3～10.0mg/m3； 10.0mg/m3。?轻度危害（IV级） 注?：GB50160标准对可燃气体的火灾危险性分为甲、乙两类： 甲类气体为可燃气体与空气混合物的爆炸下限＜10%（体积）； 乙类气体为可燃气体与空气混合物的爆炸下限≥10%（体积） ：GB50160标准对液态烃、可燃液体的火灾危险性按如下分类：?注 C时的蒸汽压力＞0.1MPa的烃类液体及其它类似的液体；°甲A类：15 C；°甲B类：甲A类以外的可燃液体，闪点＜28 C的可燃液体；°C至≤45°乙A类：闪点≥28 C的可燃液体；°C至＜60°乙B类：闪点＞45 C的可燃液体；°C至≤120°丙A类：闪点≥60 C的可燃液体。°丙B类：闪点＞120 其中，第e项中所述的“管道附属设施”是指压力管道体系中所用的管件（包括弯头、大小头、三通、管帽、加强管嘴、加强管接头、异径短节、螺纹短节、管箍、仪表管嘴、漏斗、快速接头等）、连接件（包括法兰、垫片、螺栓/螺母、限流孔板、盲板、法兰盖等）、管道设备（包括各类阀门、过滤器、疏水器、视镜等）、支撑件（包括各种类型的管道支吊架）和其它安装在压力管道上的设施。 为了便于《监察规定》的执行，就象压力容器那样宜将压力管道按不同的操作工况和不同的用途进行分类，并分别进行管理。为此，国家质量技术监督局以质技监局锅发[1999]272号文颁发了《压力管道设计单位资格认证与管理办法》（以下简称《管理办法》），《管理办法》给出的压力管道分类、分级方法如下：
公称通径 Nominal Diameter? 端部外径 Outside Diameter? at Bevel? 中心至端面? Center to End 中心至中心 Center to Center 背面至端面 Back to Face 45°弯头 45°Elbow ??????? 90°弯头 ??90°Elbow 180°弯头? 180°Elbow B???????A??????O?????? K DN NPS A 系列 Series A B 系列 Series B 长半径 Long? Radius 长半径 Long? Radius 短半径 Short ? Radius 长半径 Long? Radius 短半径 Short ? Radius 长半径(A 系列) Long? Radius 短半径(A系 列) Short ? Radius 151/2181638-76-48-203/4251938-76-51-2513222382576515641 3243825483295647052 40245295738114768362 5025735765115210210681 652(73)76449564190127132100 803895111476229152159121 902-5713389267178184140 100410864152102305203210159 125513379190127381254262197 150615995229152457305313237 2008219127305203610406414313 25010273159381254762508518391
压力管道的水力计算和经济直径的确定 一、水力计算 压力管道的水力计算包括恒定流计算和非恒定流计算两种。 （一）恒定流计算 恒定流计算主要是为了确定管道的水头损失。管道的水头损失对于水电站装机容量的选择、电能的计算、经济管径的确定以及调压室稳定断面计算等都是不可缺少的。水头损失包括摩阻损失和局部损失两种。 1、摩阻损失 管道中的水头损失与水流形态有为。水电站压力管道中的水流的雷诺数Re一般都超过3400，因而水流处于紊流状态，摩阻水头损失可用曼宁公式或斯柯别公式计算。 曼宁公式应用方便，在我国应用较广。该公式中，水头损失与流速平方成正比，这对于钢筋混凝土管和隧洞这类糙率较大的水道是适用的。对于钢管，由于糙率较小，水流未、能完全进人阻力平方区，但随着时间的推移，管壁因锈蚀糙率逐渐增大，按流速平方关系计算摩阻损失仍然是可行的。曼宁公式因一般水力学书中均可找到，此处从略。 斯柯别根据198段水管的1178个实测资料，推荐用以下公式计算每米长钢管的摩阻损失 (13-1)式中a-水头损失系数，焊接管用0.00083。
为考虑水头损失随使用年数t的增加而增大的系数，清水取K ＝0.01，腐蚀性水可取K＝0.015。 2.局部损失 在流道断面急剧变化处，水流受边界的扰动，在水流与边界之间和水流的内部形成旋涡，在水流质量强烈的混掺和大量的动量交换过程中，在不长的距离内造成较大的能量损失，这种损失通常称为局部损失。压力管道的局部损失发生在进口、门槽、渐变段、弯段、分岔等处。压力管道的局部损失往往不可忽视，一尤其是分岔的损失有时可能达到相当大的数值。局部损失的计算公式通常表示为 系数可查有关手册。 （二）非恒定流计算 管道中的非恒定流现象通常称为水锤。进行非恒定流计算的目的是为了推求管道各点i的动水压强及其变化过程，为管道的布置、结构设计和机组的运行提供依据。非恒定流计算的内容见第九章。 二、管径的确定 压力管道的直径应通过动能经济计算确定。在第七章中我们已经研究了决定渠道和隧洞经济断面的方法，其基本原理对压力管道也完全适用，可以拟定几个不同管径的方案，进行誉比较，选定较为有利的管道直径，也可以将某些条件加以简化，推导出计算公式，直接求解。在可行性研究和初步设计阶段，可用以下彭德舒公式来初步确定大中型压力钢管的经济直径
压力管道设计技术规定 上海化工设计院有限公司 二OO五年三月
目录 1．管道设计技术规定SH/P20-2005 2．装置布置设计技术规定SH/P21-2005 3．管道布置设计技术规定SH/P22-2005 4．管道材料设计技术规定SH/P23-2005 5．保温、防腐及涂色设计技术规定SH/P24-2005 6．管道应力分析设计技术规定SH/P25-2005 7．管道支吊架设计技术规定SH/P26-2005
管道设计技术规定SH/P20-2005 上海化工设计院有限公司 二OO五年三月
管道设计技术规定 1 总则 1.1 本规定包括：管道设计、材料、制造、安装、检验和试验的要求。 1.2 本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。 2 设计 2.1 概述 为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。 2.2 设计条件和准则 2.2.1 在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。 2.2.2 操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。 2.2.3 在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。 2.2.4 对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。 2.2.5 非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。 2.2.6 管道的腐蚀度，应按具体介质来确定。通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。 2.3 管道尺寸确定 2.3.1 管子的尺寸依据操作条件而确定。必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外： （1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。当机器的最大能力超过工艺要求的最大能力时，管道
公称通径 端部外径 中心至端面尺寸中心至中心尺寸背面至端面尺寸 45 °弯头90 °弯头180 °弯头180 °弯头 A 系列 B 系列长半径长半径短半径长半径短半径长半径短半径 15 21.3 18 16 38 - 76 - 48 - 20 26.9 25 16 38 - 76 - 51 - 25 33.7 32 16 38 25 76 51 56 41 32 42.4 38 20 48 32 95 64 70 52 40 48.3 45 24 57 38 114 76 83 81 50 60.3 57 32 76 51 152 2 106 100 65 76.1(73) 76 40 95 64 191 127 132 121 80 88.9 89 47 114 76 229 152 159 159 100 114.3 108 63 152 102 305 203 210 197 125 139.7 133 79 190 127 381 254 262 237 150 168.3 159 95 229 152 457 305 313 313 200 219.1 219 126 305 203 60 406 414 391 250 273 273 158 381 254 762 508 518 467 300 323.9 325 189 457 305 914 610 619 533 350 355.6 377 221 533 356 1067 711 711 610 400 406.4 426 253 610 406 1219 813 813 686 450 457 478 284 686 457 172 914 914 762
v .. . .. 压力管道常用标准(你知道吗?) （一）设计标准 序号标准编号标准规范名称备注 1 GBJ16-87 建筑设计防火规范（2001年版） 2 GBJ87-85 工业企业噪声控制设计规范 3 GB5044-85 职业性接触毒物危害程度分级 4 GB6222-86 工业企业煤气安全规程 5 GB50058-92 爆炸和火灾危险环境电力装置设计规范 6 GB50160-92 石油化工企业设计防火规范（1999年版） 7 GB50183-93 原油和天然气工程设计防火规范 8 SH/T3003-2000 石油化工厂合理利用能源设计导则 9 SH2600-92 石油化工企业能量平衡方法 10 SH3024-95 石油化工企业环境保护设计规范 11 GB13271-2001 锅炉大气污染物排放标准 12 GB/T17393-98 覆盖奥氏体不锈钢用绝热材料规范 13 GB50029-2003 压缩空气站设计规范 14 GB50028-93 城镇燃气设计规范（2002年版） 15 GB50030-91 氧气站设计规范 16 GB50031-91 乙炔站设计规范 17 GB50041-92 锅炉房设计规范 18 GB50049-94 小型火力发电厂设计规范 19 GB50177-93 氢氧站设计规范 20 GB50195-94 发生炉煤气站设计规范 21 GB50074-2002 石油库设计规范 22 GB50156-2002 汽车加油加气站设计与施工规范 23 GB50251-2003 输气管道工程设计规范 24 GB50253-2003 输油管道工程设计规范 25 GB50265-97 泵站设计规范 26 SH3007-1999 石油化工储运系统罐区设计规范 27 SH3009-2001 石油化工燃料气系统和可燃性气体排放系统设计规范 28 SH3011-2000 石油化工工艺装置布置设计通则 29 SH3012-2000 石油化工管道布置设计通则 30 SH/T3013-2000 石油化工厂区竖向布置设计规范 31 SH/T3014-2002 石油化工企业储运系统泵房设计规范 32 SH3035-1991 （SHJ35-91）石油化工企业工艺装置管径选择导则 33 SH/T3040-2002 石油化工管道伴管和夹套管设计规范 34 SH/T3041-2002 石油化工管道柔性设计规范 35 SH/T3053-2002 石油化工企业厂区总平面布置设计规范 36 SH3054-1993 石油化工企业厂区管线综合设计规范 37 SH3056-1994 石油化工企业排气筒（管）采样口设计规范 38 SH3073-1995 石油化工企业管道支吊架设计规范 . . . 资料. .
压力管道设计审批考试题 工作单位： 姓名：得分： 一、填空题（每空1分，共20分） 1、当在临界温度下，使气体转变为液体所需的压力称为。气体在此状态下称为。在此状态下的参数称为。(临界压力、临界状态、临界参数) 2、金属的机械性能是指在下所表现出来的性能，也称为金属的力学性能。（外力的作用） 3、饱和蒸气经冷却或加压后，遇到接触面或凝结核便液化成露。这时在该压力下的温度称为。液体的饱和蒸气压与外界压力相等时的温度称为液体在该压力下的。（露点、沸点） 4、输气管道直接在主管上开孔与支管连接，其开孔削弱部分可按等面积补强，当支管的公称直径小于或等于mm时，可不补强。当支管外径大于或等于时，宜采用标准三通件或焊接三通件。（50、1 / 2 主管内径） 5、在外径或保护层外径小于或等于50mm的管道上刷标志有困难时，可采用。（标志牌）
6、压力管道材料的选用，应根据、、 和介质特殊要求等条件以及材料加工工艺性能、焊接性能和经济合理性等选用。（管道级别、设计温度、设计压力） 7、根据制造方法不同，钢管分为和两大类。（无缝钢管和焊接钢管） 8、压力管道的法兰密封垫片有三类，分别为、 和。（非金属垫片、半金属垫片、金属垫片） 9、管道涂料的选用，应与被涂管道的、相适应。（表面材质、使用环境） 10、当阀门与管道以法兰或螺纹方式连接时，阀门应在状态下安装。（关闭） 二、判断题（请在正确的后面画√，错误的后面画×。每题1分，共10分） 1、金属耐腐蚀性标准分为9级.（×） 2、海水对碳钢及低合金钢、钛及钛合金、奥氏体不锈钢、铜合金、铝合金都有腐蚀作用（×） 3、压力管道输送介质的压力对安全没有影响（×）
国内常见的管道标准体系 国内常见的管道标准体系 国内常见的管道标准体系 1石化行业应用标准体系 2化工行业应用标准体系 3机械行业应用标准体系 4国家应用标准体系 5 压力管道应用标准体系配伍 国内常见的管道标准体系 当前, 国内的压力管道及其元件的应用标准很多,又均不完整。以管法兰标准为例,常见的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。为了能很好地应用这些标准, 介绍一下当前国内常见的压力管道应用标准体系。 1石化行业应用标准体系 ◆管子尺寸系列标准(SH3405) 基本属于”大外径系列” SH3405等效采用了ISO4200标准, 故当DN≤1100mm时,它能与A NSI B36.l/36.19标准配套使用。
SH3405直径范围和壁厚分级: 序号钢管类别公称直径范围壁厚分级 1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sc h40s、Sch80s 2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sc h60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS 3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm 4 碳素钢、合金钢焊接钢管150~ 4.0~18mm ◆法兰标准(SH3406): 属于"美式法兰" 公称压力: PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL40 0)、PN10.0(CL600), PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级 公称直径: DN15~DN1500mm 法兰密封面: 当DN≤600时, 凸台面、凹凸面、全平面、榫槽面、环槽面5种 DN≥650时, 凸台面1种 法兰型式: 当DN≤600时, 平焊、对焊、承插焊、螺纹连接、松套5种 DN≥650时对焊1种 ※SH3406等效采用了ANSI B16.5和API605标准,。SH3406在结构尺寸和密封面型式上与ANSI B16.5/API605有着很好的互换性, 它能与ANSI、API、MSS等标准的管道元件配套使用。但因为S
