给水排水部分
一、 生活给水部分
系统分区：I 区：D3F~2F ；II 区：3F~9F ：III 区：10F~18F ； 1．I 区：生活给水
当量数量小计流量
管径N ∑N
l/s mm
洗手盆12323淋浴器0.7510.75洗涤盆166坐式大便器0.542蹲式大便器619114开水间100小便斗0.5
10
5
合计
150.75 3.683409
总当量：∑=75.150N 流量： s l q /98.3= 管径：DN65 II 区：生活给水
当量数量小计流量管径N ∑N l/s
mm
洗手盆15656淋浴器0.7500洗涤盆11414坐式大便器0.500蹲式大便器600开水间100小便斗0.5
0合计
70
2.50998
总当量：∑=70N 流量： s l q /51.2= 管径：DN50 III 区：生活给水
当量数量小计流量管径N ∑N l/s
mm
洗手盆17272淋浴器0.759 6.75洗涤盆11818坐式大便器0.500蹲式大便器600开水间100小便斗0.5
0合计
96.75
2.950847
总当量：∑=75.96N 流量： s l q /95.2= 管径：DN65
2．中水回用水系统分区：I区：3F~9F；II区：10F~18F；
I区：中水回用水
当量数量小计流量管径
N∑N l/s mm 洗手盆100
淋浴器0.7500
洗涤盆100
坐式大便器0.500
蹲式大便器656336
开水间100
小便斗0.52814
合计350 5.612486总当量：∑=350
N流量：s
.5
61
=管径：DN80
q/
l
两根立管，每根DN65
II区：中水回用水
当量数量小计流量管径
N∑N l/s mm 洗手盆100
淋浴器0.7500
洗涤盆100
坐式大便器0.513 6.5
蹲式大便器668408
开水间100
小便斗0.53618
合计432.5 6.23899总当量：∑=432
N流量：s
=管径：DN80
.6
q/
l
24
3．直饮水系统分区：I区：2F~9F；II区：10F~18F；
I区：直饮水
当量数量小计流量管径
N∑N l/s mm 洗手盆0.7500
淋浴器0.7500
小便斗0.500
洗菜池100
开水间11414
洗衣机100
洗涤盆100
坐式大便器600
坐式大便器0.500
合计14 1.12
总当量：∑=14
N流量：s
.1
=管径：DN40
12
l
q/
回水管：DN25
II区：直饮水
当量数量小计流量管径
N∑N l/s mm 洗手盆0.7500
淋浴器0.7500
小便斗0.500
洗菜池100
开水间11818
洗衣机100
洗涤盆100
坐式大便器600
坐式大便器0.500
合计18 1.27
总当量：∑=18
N流量：s
=管径：DN40
.1
l
q/
27
回水管：DN25
4．生活给水总量
当量数量小计流量管径
N∑N l/s mm 洗手盆18888
淋浴器0.7500
洗涤盆13434
坐式大便器0.500
蹲式大便器600
开水间100
小便斗0.500
合计122 3.313608
总当量：∑=122
N流量：s
.3
=管径：DN65
q/
31
l
水泵房选用变频给水机组Q=16m3/h H=100m N=7.5X3kW 选用拼装式不锈钢水箱V=25m3
中水回用水总量
当量数量小计流量管径N ∑N l/s
mm
洗手盆100淋浴器0.7500洗涤盆100坐式大便器0.5189蹲式大便器6143858开水间100小便斗0.5
64
32合计
899
8.994999
总当量：∑=899N 流量： s l q /99.8= 管径：DN80
水泵房选用变频给水机组 Q=33m 3/h H=104m N=11X3kW 选用拼装式不锈钢水箱V=25m 3
直饮水总量
当量数量小计流量管径N ∑N l/s
mm
洗手盆0.7500淋浴器0.7500小便斗0.500洗菜池100开水间13636洗衣机100洗涤盆100坐式大便器600坐式大便器0.5
0合计
36
1.80
总当量：∑=36N 流量： s l q /80.1= 管径：DN50
二、排水部分
1． 101号建筑卫生间及厨房 总当量：∑=1021N
总流量：s l q N q p p /67.1031021212.012.0max =+??=+?=α 三、雨水部分
本建筑采用内排雨水系统，设计重现期为P=5年，降雨历时5min ，降雨厚度H=182mm/h ，q=2001（1+0.811lgP ）/（t+8）0.711 =506升/秒·公顷。
消防给水部分 消火栓部分
一、 消防水池计算
室外消火栓系统由市政保证。 室外消防用水量：30L/s 。
室内消火栓用水量：40L/s ，作用时间h 3。 自动喷水系统：地上部分为中危险级Ⅰ级：用水量s L /96.19，作用时间h 1。
喷水强度2min /6m L ?，作用面积2
160m 。地下部分为中危险级Ⅱ级：用水量
s L /9.36，作用时间喷水强度2min /8m L ?，作用面积2
160m 。
消防水池水量：36.56116.33636.340m V =??+??= 取3565m V = 二、 消火栓给水系统
1． 消火栓间距的确定 （1）消火栓的保护半径： s d f L L R +=
m L 20258.08.0L d =?==
o
k s S L 45cos ?=
m H H H H S o
k 5)15.4(41.1)(41.145
cos 212
1≈-=-=-=
根据实际情况<10米故取10m 水柱。 m L s 07.71045cos 0=?=
m L L R s d f 07.2707.720=+=+=
L:水带长度取25m. L d :水龙带有效长度。
L s :充实水柱垂直长度。 S k :充实水柱长度。 （2）消火栓布置
消火栓其布置间距由下式计算： m s n 656.2107.278.0R 8.0f 1=?== m s n 242.1607.276.0R 6.0f 2=?== m s n 312.4307.276.1R 6.1f 3=?==
S n1、2、3：多排消火栓两股水柱时的消火栓间距。 R f ：消火栓的保护半径（米）
2．消防管道系统计算： （1） 选用65DN 消火栓水枪口径19mm ，水龙带长度m L 25=，充实
水柱长度m H m 10= （2） 水枪喷嘴射流量：s L q hx /0.5=,喷嘴压力由内差法得：
O mH H q 27.15=。
（3） 水龙带水损：m q L A h xh d d d 075.10.52500172.022=??== （4） 消火栓栓口所需水压：m H h H q d xh 8.16775.167.15075.1≈=+=+= （5） 消防立管计算：最不利消防竖管出水枪数查《给排水设计手册》
为3支，消防立管流量为：s L Q /0.1530.5=?=，采用DN100的立管，s m v /73.1= 2.601000=i
3． 消防泵的计算： （1） 消防流量：s l Q /15= （2） 消防扬程：
z g d q b h h h H H +++= m m 1208.1131000/9.711641.18.1684≈=??++=
选择消防恒压变流量泵两台，Q=0~40L/s ，H=120m ，N=90kW ，一用一备。
4． 系统分区：
根据《高层民用建筑设计防火规范》（GB50045-95）（2005年版）规定，消火栓系统竖向分为两个区，地下三~五层为低区，减压阀减压供水；六层~十八层为高区，加压供水。 5． 消火栓系统水泵接合器设计：
按规范规定：室内消防流量s L Q /40=，一个DN100的水泵接合器的负荷流量为10~15L/s ，故选3个水泵接合器，高、低区共用。 三、 自动喷水系统：
1． 统管路水力计算：本建筑为多功能综合性建筑，根据《自动喷水灭火系统设计规范》（GB50084-2001）地下车库按中危险级Ⅱ及设计，地下一层商场餐厅及地上部分，按中危险级Ⅰ及设计。经计算：最不利作用面积所需压力m 55.21。流量：s L q /9.36=， 校核：
min /8min /8.1360160
9
.3622?>?=?m L m L 满足要求 2．自动喷水加压泵的计算： 流量：s L Q /9.36= 扬程：
z g d q b h h h H H +++=
m m 1303.124865)1000/145301000/5.61200(1.115≈=++?+??+=
选择消防恒压泵两台，Q=0~40L/s ，H=130m ，N=90kW ，一用一备。
3．系统分区：
根据《自动喷水灭火系统设计规范》（GB50084-2001）（2005年版），
自动喷水灭火系统共设8个报警阀组。其中地下三层~地下二层为预作用阀组，其余为湿式报警阀组。地下三层至五层为低区，为加压后两次减压供水；六层至十八层为高区，为加压供水。 4．消防水泵接合器
自动喷水系统设计流量s L Q /9.36=，水泵接合器的负荷流量为10~15L/s ，故选3个水泵接合器。 详细计算见附图表。 四、 高位水箱 根据《高层民用建筑设计防火规范》（GB50045-95）（2005年版）
规定，在机房层加设高位消防水箱，水箱容积为18m 3。高位水箱高度不能保证最不利点消火栓静压及最不利喷头最低工作压力要求，故设置两套消防增压稳压设施 。配立式隔膜式气压罐一个，V=450L 。配25LGW3-10X5型稳压泵两台，N=1.5Kw ，一用一备。 五、 灭火器计算
地下车库
以地下三层车库为准，一个防火分区面积为3850m 2，为一个防护单元，灭火器设置在消火栓箱内，共有14个设置点。地下车库为严重危险级A 类火灾，计算如下：
A A U S K
Q 1.50/5038505.03.13.1=?== A N Q Q e 33.313
1.50===
选用5kg 磷酸铵盐干粉灭火器，每具灭火器3A ，故每处设置点2具
灭火器。
地上部分以标准层为准：
地上层最大一个防护单元面积1903m 2，灭火器设置在消火栓箱内，共有6个设置点。地上办公区为中危险级A 类火灾，计算如下：
A A U S K
Q 03.19/5019035.0=?== A N Q Q e 17.3603.19===
选用5kg 磷酸铵盐干粉灭火器，每具灭火器3A ，故每处设置点2具
灭火器。
给排水计算书 1．给排水设计依据: 1.《人民防空地下室设计规范》 GB50038-2005 2.《人民防空工程防化设计规范》 RFJ013-2010 3.《人民防空工程设计防火规范》 GB50098-2009 4.《人民防空工程柴油电站设计标准》 (RFJ2-91) 5.《人民防空医疗救护工程设计标准》 (RFJ005-2011) 6.《建筑给水排水设计规范》 GB50015-2003（2009版) 2．工程概况： 本工程平时功能为汽车库，战时为甲类防空地下室，共含有11个防护单元、1个移动电站、1个固定电站。其中8个防护单元防护等级为二等人员掩蔽部，2个防护单元为物资库，防护等级为核6级、常6级，防化等级为丙级；1个防护单元为中心医院，防护等级为核5级常5级，防化等级为乙级。 三．战时水箱容积计算： 1.防护单元一(二等人员掩蔽所)：
a 战时生活用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1050×4×7/1000=33.8m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=33.8+3+0.6=37.4m3取38m3 设38T生活水箱一个：尺寸为5000×4500×2000 临战安装 b战时饮用水量 掩蔽人数m=1050, q生=4L/人.日生活储水时间t=15天 Q饮=1.15m.q.t/1000=1.15×1050×4×15/1000=72.4m3取76m3 设38T饮用水箱两个：尺寸分别为：5000×4500×2000 临战安装 2.防护单元二(二等人员掩蔽所)： a 战时生活用水量 掩蔽人数m=1000, q生=4L/人.日生活储水时间t=7天 Q1=1.15m.q.t/1000=1.15×1000×4×7/1000=32.2m3 口部洗消水量 3m3 人员简易洗消用水量0.6 m3 Q生=32.2+3+0.6=35.8m3取38m3
【长沙中崛供水设备有限公司】整理 高层建筑给排水设计案例分析 高层建筑有别于多建筑,具有层数多、高度大、功能复杂、用水要求高、排水量大等特点,因此,对建筑给水排水工程的设计提出了新的要求。本文以工程实例为对象,以多年工作经验为基础，具体分析了某高层建筑的给排水系统设计。 一、案例背景 某综合楼是集商场、餐饮、办公、住宅为一体的大楼。项目地下1 层为车库及设备房;首层为部分架空、部分小商铺及商场;2 层为餐饮、商场及配套办公室;3层~28层由6栋住宅塔楼组成。建筑高度为94.5m,总建筑面积约125000㎡。 二、给水系统 由于无负压给水一旦自来水管网停水或者出现问题,则有可能造成没有储备水。根据本地实际情况,故采用变频调速供水,控制方式较为简单,可根据泵后压力的变化来确定水泵的转速和多水泵时启泵台数的调配,可以做到无级调速,不论水箱进水浮球阀开闭的大小如何,均可有效供水,这样就增加了供水的可靠性。 市政供水压力为3.2MPa,为了充分利用市政水压,地下1层~地上6层采用市政压力直接供水;7层以上采用两套变频设备供水。系统分区,7层~18层采用低区变频设备供水;其中7层~12层经可调式减压阀减压后供水。19层~28层采用高区变频设备供水;其中19层~24层同样经可调式减压阀减压后供水。 住宅总户数为624户,最高日用水量为655m3,设150m3的生活水池,分为容积基本相等并能独立使用的两格。 水池的泄空管从吸水坑底接出,排入泵房集水井。有人说这样违反了《建筑给水排水设计规范》(以下简称《水规》) 第3.2.4条第一款规定,出水口不得被任何液体或杂质所淹没。如果硬要套这条规范,是有点问题,但笔者认为这种情况,做足相对安全的措施就行了,水池溢流水位报警并关闭进水管上的电动阀(或进水阀选用具有三重保险作用的电动浮球阀)
给排水计算书 一、生活用水 1、用水量计算： 1000 m3/h 室外消防用水量：30L/S；室内消防用水量：30L/S；火灾延续时间T=3hr。 自动喷淋用水量：26L/S；火灾延续时间T=1hr。 2．给水方式 1)、生活给水方式： A. 高区：采用地下室生活水池－生活变频水泵－用水点的供水方式。生活 水池及水泵房设于D段地下室。 B. 低区：三层及三层以下直接利用市政压力供水（市政水压0.30Mpa）。 压力复核：H（34m）≥H1+H2+H3=11.75+12+10＝33.75m H1：最不利点与供水点最低水位高差：1+9.65+1.1；（室外管网埋深按照1m
计算） H2：管路全部水头损失：3+3+6米（水表在生活用水工况时，取0.03Mpa；管道倒流防止器的局部水头损失，取0.06MPa）； H3：最低工作压力0.10MPa； 2)、水池及水箱计算： 由生活（水箱）水池—变频水泵—用水点系统供水部分，水池水泵设于地下室设备房内。 生活冷水箱容积取58 m3,设于地下室设备房内。 消防水池容积为30×3.6×3+26×3.6×1=417.6m3（取432 m3） 市政给水管网引入两根DN200给水管道，在建筑红线内形成给水环状管网，可以满足室外消防用水量；因此消防水池不储存室外消防用水量，消防水池有效容积取432m3，储存全部室内消防用水量。 3)、生活变频水泵计算： 生活水泵主要供给四层及四层以上部分用水： 最高日用水量为354m3/d，最大时用水量为40.50m3/hr； 高区的最高日用水量为232m3/d,生活水池的有效容积取高区的最高日用水量的25%。 生活变频调速泵组型号SHV20/SV3003F55T：Q=31 m3/h; 气压罐Φ800；水泵扬程计算：H≥H1+H2+0.01V2/2g； H1储水池最低水位与高位水箱入口处高程差；26.75+5.85+1.2＝33.8m H2管路（吸水管口至高位水箱入口处）的全部水头损失取1.41×1.3=1.83m；H≥33.8+15+ 1.83＝50.63米,取55米; 最不利管路水头损失计算表 序号
高层建筑给排水设计实例分析 作者：徐进强， XU Jin-qiang 作者单位：广东珠江建筑工程设计公司,广东,广州,510630 刊名： 山西建筑 英文刊名：SHANXI ARCHITECTURE 年，卷(期)：2009，35(12) 被引用次数：0次 参考文献(6条) 1.GB 50015-2003.建筑给水排水设计规范 2.GB 50045-1995.高层民用建筑设计防火规范(2005年版) 3.GB 50140-2005.建筑灭火器配置设计规范 4.GB 50084-2001.自动喷水灭火系统设计规范(2005年版) 5.GB 50368-2005.住宅建筑规范 6.GB 50370-2005.气体灭火系统设计规范 相似文献(5条) 1.期刊论文鄢潇.YAN Xiao高层综合楼给排水系统安装施工技术分析探讨-中外建筑2009,""(11) 由于高层建筑专业系统多,管线复杂,给排水管道施工带来许多实际困难.本文结合工程实例,详细介绍了高层建筑工程机电管线布置原则,并就给排水系统安装与施工技术工艺及施工过程中的质量控制措施进行了详细探讨,并进行了总结. 2.期刊论文王兴文.王莲花.张征合.张茹中国中医科学院望京医院门诊综合楼给排水及消防系统设计-给水排水2009,35(z2) 中国中医科学院望京医院位于北京市望京地区,总建筑面积为27 903 m~2,其中地上为17 503 m~2,地下为10 400 m~2,建筑层数为地上9层(局部、电梯机房水箱间11层),地下3层,建筑高度45 m.介绍了门诊综合楼类高层建筑的给排水和消防给水设计的思路、设计参数等,供设计参考. 3.会议论文李庆峰山东省电力工业局综合楼设计：空调、冷冻机房防火排烟1987 4.期刊论文李鸿凌浅议某商住小区给排水设计-城市建设2010,""(14) 本文结合实际经验,介绍了住宅给排水设计的具体内容,针对本工程的建筑特点,采用合理的给排水系统,保证给排水系统的可靠性与经济性,并对当今给排水规范某些务例提出自己的看法,供同行参考. 5.期刊论文黄国军某商住楼建筑给排水设计要点分析-中国高新技术企业2010,""(12) 给排水系统作为建筑设备的重要组成部分,其系统设计是否合理对今后住户的装修、日常使用与维护将产生重要影响.文章以建筑为18层的商住综合楼给排水设计为例,分别阐述了设计中用水量的计算、管道敷设、管材的选择等几方面内容,探讨了现代住宅建筑给水排水未来的设计方向. 本文链接：https://www.doczj.com/doc/4c12240629.html,/Periodical_shanxjz200912116.aspx 授权使用：同济大学图书馆(tjdxtsg)，授权号：3025f13b-8b86-4f0c-ba99-9e070121c4dd 下载时间：2010年10月6日

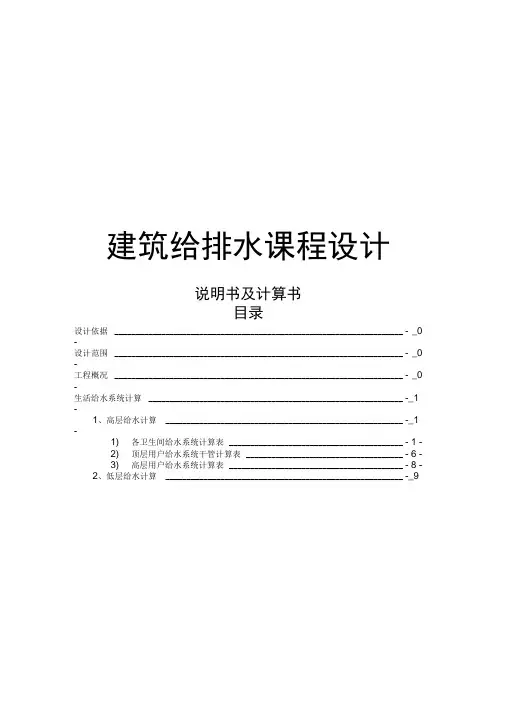

建筑给排水课程设计说明书及计算书
