第4节波的反射和折射
P34波面和波线：新内容，有用。
波面（波阵面）：振动状态总是相同的点的集合。
波线：与波面垂直的那些线。
但教材中没有给出这样的定义，而是用举例的方法介绍：
假设水面有一个波源，水波向四周传开。由于向各个方向的波速都一样，所以向四面八方传播的波峰组成了一个个圆，波谷也组成了一个个圆；实际上，任何振动状态相同的点都组成了一个个圆。我们把这些圆叫做一个个的波阵面或波面，而与波面垂直的那些线代表了波的传播方向，叫做波线。
在这个例子中，波面还不是面，因为水波只在水面传播。可以想像，对于空间一点发出的球面波，它的波阵面就是以波源为球心的一个个球面，而波线就是这些球面的半径。如果波面是个平面，它就是平面波。如果在纸上画出来，平面波的波面只是一条直线。
P34惠更斯原理
课程标准：了解惠更斯原理，能用其分析波的反射和折射。
较低要求。对原理本身要求不很低，但用它对反射和折射的分析不做高要求，不要求学生复述。
惠更斯原理：介质中任一波面上的各点，都可以看做发射子波的波源，其后任意时刻，这些子波的包迹就是新的波面。
（通过上下文了解“包迹”的意义，这是一种能力）
P35波的反射、波的折射
定性还是定量？有些定量，但不完全是，教学中不必要求学生复述。 2
121sin sin v v =θθ， 2112v v n =
图12.4-6
第2种介质对第一种介质的折射率（即v1 /v2）有三种写法：
n12，n21，1n2
我们用第一种。看上下文判断意义。
重要的能力：速度（速率），力（是否包括方向）……
P36演示：观察水波的折射
后面第2题要用。不作为
知识点要求。

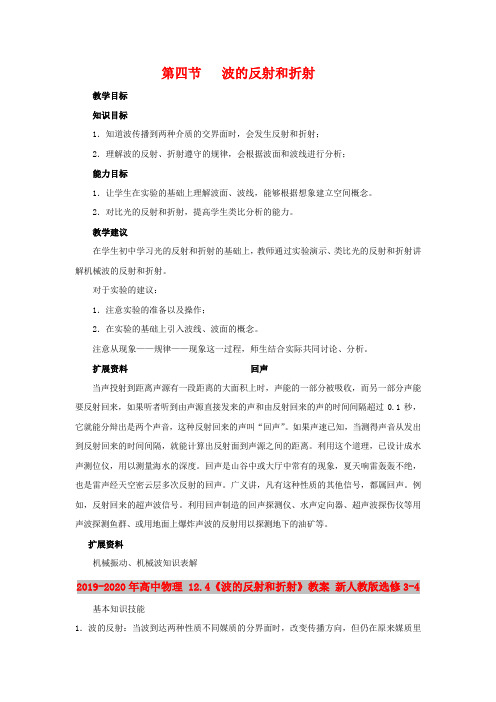

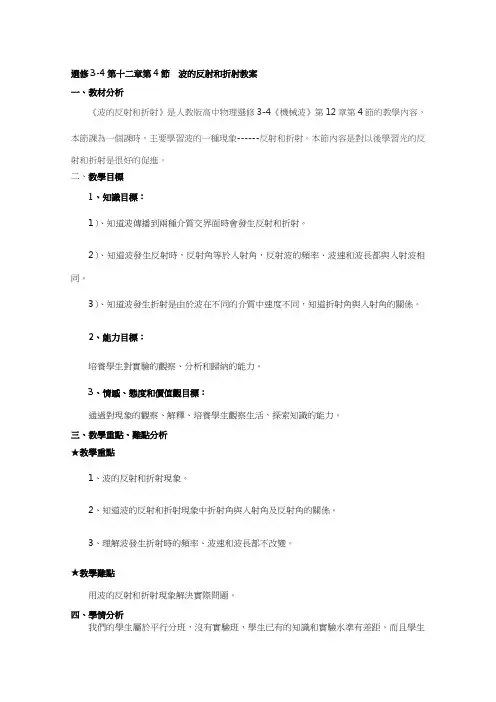

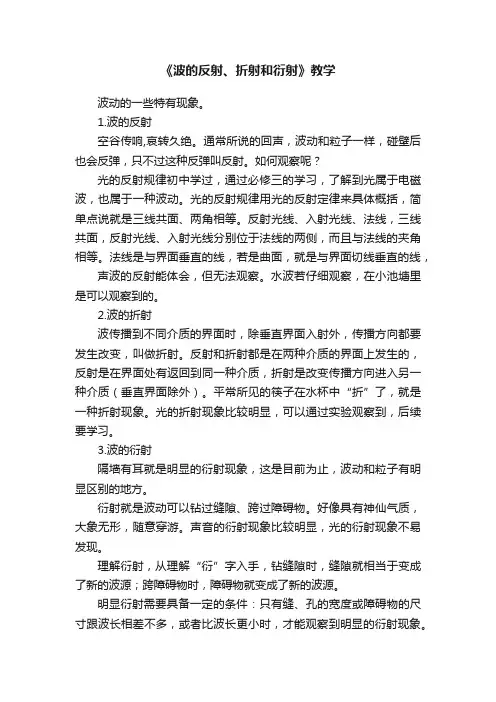

波的反射和折射·教案 陆文新 教学目的 1．知道什么是波的反射现象，什么是波的折射现象． 2．知道波传播到两种介质交界面时，同时会发生反射和折射． 3．知道波发生反射现象时，反射角等于入射角． 4．知道反射波的频率、波速和波长与入射波相同． 5．知道折射波与入射波的频率相同，波速与波长不同． 6．理解波发生折射的原因是波在不同介质中速度不同． 7．掌握入射角与折射角关系：sini/sinγ＝v1/v2． 教具 水波槽，观察反射与折射现象用的木板与玻璃砖，投影仪 教学过程 ●引入新课 前几节课我们学习了机械波的形成过程以及机械波的描述方法，今后几节课我们将要学习波的一些特有现象．波的反射和折射，波的衍射，波的干涉．这些现象是波动形式的共同特征，也是学好以后知识的基础． 【板书】*第四节波的反射和折射 ●进行新课 【板书】一、波的反射 思考讨论并回答：同学们在日常生活中看到或听到的哪些现象是属于波的反射现象？ 1．回声是声波的反射现象．原因是对着山崖或高墙说话，声波传到山崖或高墙时，会被反射回来继续传播． 2．夏日的雷声轰鸣不绝．原因是声波在云层界面多次反射． 3．在空房间里讲话感觉声音响．原因是：声波在普通房间里遇到墙壁，地面，天花板发生反射时，由于距离近，原声与回声几乎同时到达人耳．人耳只能分开相差0.1s以上的声音．所以，人在房间里讲话感觉声音比在野外大，而普通房间里的慢帐、地毯、衣物等会吸收声波，会影响室内的声响效果．4．水波传到岸边也会发生反射现象． 下面我们通过水波的反射来研究波的反射特点． 【演示】在水波槽的装置中，把一根金属丝固定在振动片上，当金属片振动时，金属丝周期性的触动水面，形成波源，在水面上从波源发出一列圆形波．将实验现象用投影仪投影在屏幕上． 实验现象：(参见课本图10－20) (1)水面上形成一列圆形波．
页脚内容1 考点一 光的折射和全反射 13．[2015·江苏单科,12B(3)](难度★★)人造树脂是常用的眼镜镜片材料．如图所 示，光线射在一人造树脂立方体上，经折射后，射在桌面上的P 点．已知光 线的入射角为30°，OA ＝5 cm ，AB ＝20 cm ，BP ＝12 cm ，求该人造树脂材 料的折射率n . 14．[2015·山东理综，38(2)](难度★★★)半径为R 、介质折射率为n 的透明圆柱体，过其轴线OO ′的截面如图所示．位于截面所在平面内的一细束光线，以角i 0由O 点入射,折射光线由上边界的A 点射出．当光线在O 点的入射角减小至某一值时，折射光线在上边界的B 点恰好发生全反射．求A 、B 两点间的距离． 15. [2015·海南单科，16(2)，8分](难度★★★)一半径为R 的半圆柱形玻璃砖，横 截面如图所示．已知玻璃的全反射临界角γ(γ＜π3 )．与玻璃砖的底平面成 (π 2 －γ)角度、且与玻璃砖横截面平行的平行光射到玻璃砖的半圆柱面上．经 柱面折射后，有部分光(包括与柱面相切的入射光)能直 接从玻璃砖底面射 出．若忽略经半圆柱内表面反射后射出的光．求底面透光部分的宽度． 16．[2014·新课标全国Ⅱ，34(2)，10分](难度★★★)一厚度为h 的大平板玻璃水 平放置，其下表面贴有一半径为r 的圆形发光面．在玻璃板上 表面放置一半径为R 的圆纸片，圆纸片与圆形发光面的中心在同一竖直线上．已知圆纸片恰好能完全遮挡住从圆形发光面发出的光线(不考虑反射)，求平板玻璃的折 射率．
17．[2014·新课标全国Ⅰ，34(2)，9分](难度★★★)一个半圆柱形玻璃砖，其横截面是半径为R的半圆，AB为半圆的直径，O为圆心，如图所示．玻璃的折射率为n＝ 2. (1)一束平行光垂直射向玻璃砖的下表面，若光线到达上表面后，都能从该表面射出，则入射光束在AB上的最大宽度为多少？ (2)一细束光线在O点左侧与O相距 3 2 R处垂直于AB从下方入射，求此光线从玻璃 砖射出点的位置． 18．[2014·山东理综，38(2)](难度★★★)如图，三角形ABC为某透明介质的横截面，O为BC边的中点，位于截面所在平面内的一束光线自O以角i入射，第一次到达AB边恰好发生全反射．已知θ＝15°，BC 边长为2L，该介质的折射率为 2.求： (1)入射角i； (2)从入射到发生第一次全反射所用的时间(设光在真空中的速度为c，可能用到： sin 75°＝6＋2 4或tan 15°＝(2－3)． 19．[2014·江苏单科，12B(3)](难度★★★)Morpho蝴蝶的翅膀在阳光的照射下呈现出闪亮耀眼的蓝色光芒，这是因为光照射到翅膀的鳞片上发生了干涉．电子显微镜下鳞片结构的示意图见题图．一束光以入射角i从a点入射，经过折射和反射后从b点出射．设鳞片的折射率为n，厚度为d， 页脚内容2
光的折射与全反射（一）测试 A 卷 一、选择题 1、目前，我国正在大力建设高质量的宽带光纤通信网络，光纤通信是一种现代通信手段，它可以提供大容量、高速度、高质量的通信服务. 关于光纤通信的下列说法, 正确的是（） A．光纤通信利用光作为载体来传递信息B．光导纤维传递光信号是利用光的衍射原理 C．光导纤维传递光信号是利用光的色散原理D．目前广泛应用的光导纤维是一种非常细的特制玻璃丝2、如图所示，两束单色光a、b分别照射到玻璃三棱镜AC面上的同一点，且都垂直AB边射出三棱镜（） A．a光的频率高B．b光的波长大C．a光穿过三棱镜的时间短D．b光穿过三棱镜的时间短 3、两种单色光由水中射向空气时发生全反射的临界角分别为θ1、θ2，已知θ1>θ2 , 用n1、n2分别表示水对两单色光的折射率，v1、v2 分别表示两单色光在水中的传播速度，则（） A．n1< n2，v1

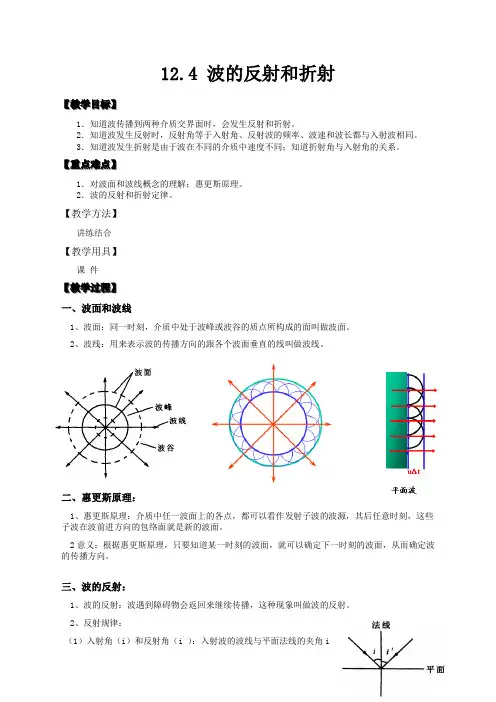

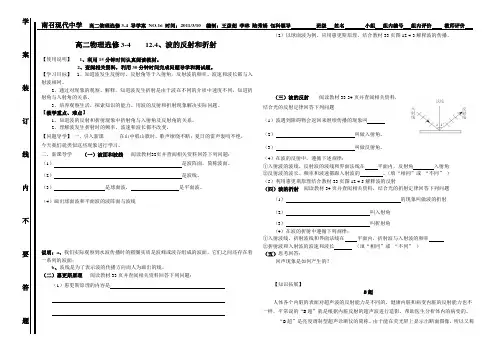

2.4惠更斯原理波的反射与折射 【教材分析】 教材首先介绍了惠更斯原理，要求学生了解波面、波线等概念，学会利用惠更斯原理确定下一时刻新的波面。在此基础上引导学生观察和研究波的反射现象和波的折射现象及其规律，并利用惠更斯原理进行论证。 【教案目标】 理解惠更斯原理 知道波发生反射时，反射角等于入射角，反射波的频率，波速、波长都与入射波相同知道波发生折射是由于波在不同介质中速度不同 知道折射角与入射角的关系 【教案重难点】 重点是使学生掌握波的反射与折射的规律 难点是理解惠更斯原理 【教案思路】 通过现象引入新课，激发学生的好奇性，然后在教师的组织下首先学习惠更斯原理，使学生了解波在传播时某一时刻的波面上的各点都可以认为是一个新的波源，向各个方向发出子波，由此可以确定下一时刻的波面。在此基础上，引导学生对波的反射和折射规律分别进行探究和论证。主要手段是先通过对实验现象的观察、分析得出大致的规律，进而利用惠更斯原理进行分析论证，最后分别得出波的反射和折射现象中满足的规律——反射定律和折射定律。这样教案的目的在于使学生开阔视野，了解科学家研究物理现象的极为巧妙的思维方法。通过例题和练习，使学生熟练掌握入射角、反射角、折射角和折射率的概念和反射定律和折射定律，并会应用解题。 【教案器材】 发波水槽、投影仪、自制多媒体课件等 【教案过程】 ◆新课导入 教师：各种波在传播过程中，遇到较大的障碍物时，都会发生反射现象．声波在遇到较大的障碍物后也会反射回来．反射回来的声波传入人耳，听到的就是回声，我们在山中、在大的空房间里大声说话时，都会听到回声。 学生：回顾生活中的体验。 教师：演示实验——水波的反射现象，并指导学生观察认识（采用发波水槽和实物投影仪）。 学生：观察实验，认识现象。 教师：提出问题：波为什么会有这样的现象呢？其有何规律呢？ 要了解这些问题，我们必须先学习惠更斯原理。 ◆新课展示 一、惠更斯原理 1．相关概念：波面、波前和波线： 教师：引导学生思考问题：如何表示波传播的方向？ 然后指导学生阅读教材40页有关内容，理解： （1）什么是波面？什么是波线？ （2）对于水波和空间一点发出的球面波和平面波为例，如何理解波面和波线？ 学生：阅读教材，思考理解：
电磁场与微波测量实验报告 学院：电子工程学院 班级： 组员： 撰写人： 实验一电磁波反射和折射实验 一、实验目的
1、熟悉S426型分光仪的使用方法 2、掌握分光仪验证电磁波反射定律的方法 3、掌握分光仪验证电磁波折射定律的方法 二、实验设备与仪器 S426型分光仪 三、实验原理 电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。 四、实验内容步骤 1、熟悉分光仪的结构和调整方法。 2、连接仪器，调整系统。 仪器连接时，两喇叭口面应相互正对，它们各自的轴线应在一条直线上，指示 两喇叭的位置的指针分别指于工作平台的90刻度处，将支座放在工作平台上， 并利用平台上的定位销和刻线对正支座，拉起平台上的四个压紧螺钉旋转一个 角度后放下，即可压紧支座。 3、测量入射角和反射角 反射金属板放到支座上时，应使金属板平面与支座下面的小圆盘上的某一对刻 线一致。而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属 板平面一致的刻线与小平台上相应90度的一对刻线一致。这是小平台上的0刻 度就与金属板的法线方向一致。 转动小平台，使固定臂指针指在某一角度处，这角度读书就是入射角。 五、实验步骤 1、仪器连接时，两喇叭口面应互相正对，它们各自的轴线应在一条直线上。指 示两喇叭位的指针应分别指示于工作平台的1800和刻度处。
2、将支座放在工作平台上，并利用平台上的定位鞘和刻线对正支座，拉起平 台上四个压紧螺钉旋转一个角度后放下，将支座压紧。 3、将反射金属板放在支座上时，应使金属板平面与支座下面的小圆盘上的900 和-900这对刻线一致。这时小平台上的0刻度就与金属板的法线方向一致。 4、转动小平台，将固定臂指针调到300～650角度之间任意一位置，这时固定 臂指针所对应刻度盘上指示的刻度就是入射角的读数。 5、开启DH1121B型三厘米固态信号源。 6、转动活动臂，当表头显示出最大指示时，活动臂指针所对应刻度盘上指示 的刻度就是反射角的读数。如果此时表头指示太大或太小，应调整系统发射端 的可变衰减器，使表头指示接近满量程。 7、根据不同极化方式，连续选取几个入射角进行实验，并在表中记录反射角。 六、实验结果及分析 记录实验测得数据，验证电磁波的反射定律 表格分析： （1）、从总体上看，入射角与反射角相差较小，可以近似认为相等，验证了电磁波的反射定律。 （2）、由于仪器产生的系统误差无法避免，并且在测量的时候产生的随机误差，所以入射角不会完全等于反射角，由差值一栏可以看出在55度左右的误差最小。越向两边误差越大，说明测量仪器在55度的入射角能产生最好的特性。 2、观察介质板（玻璃板）上的反射和折射实验 将金属换做玻璃板，观察、测试电磁波在该介质板上的反射和折射现象，自行设计实验步骤和表格，计算反射系数和透射系数，验证透射系数和反射系数相加是否等于1 。 注：初始入射光强为100uA，角度单位为:° （1）、在开始测量时把最大值设为满量程即100uA. （2）、反射最大值与折射最大值之和要大于100uA，根据分析，应该是当两喇叭天线正对时，虽然接受天线的值是100uA，但是发射天线发射的电磁波没有全部到达接受天线，所以发射天线发射的电磁波应该大于100uA。实验结果总体上证实了反射系数与折射系数的和为1。
学案正标题 一、考纲要求 1.理解折射率的概念，掌握光的折射定律. 2.掌握全反射的条件，会进行有关简单的计算． 二、知识梳理 1.折射定律 (1)内容：如图所示，折射光线与入射光线、法线处在同一平面内，折射光线与入射光线分别位于法线的两侧；入射角的正弦与折射角的正弦成正比． (2)表达式：＝n. (3)在光的折射现象中，光路是可逆的． 2.折射率 (1)折射率是一个反映介质的光学性质的物理量． (2)定义式：n＝. (3)计算公式：n＝，因为v ①含义：截面是三角形的玻璃仪器，可以使光发生色散，白光的色散表明各色光在同一介质中的折射率不同． ②三棱镜对光线的作用：改变光的传播方向，使复色光发生色散． 三、要点精析 1.折射定律及折射率的应用 （1）折射率由介质本身性质决定，与入射角的大小无关． （2）折射率与介质的密度没有关系，光密介质不是指密度大的介质． （3）同一种介质中，频率越大的色光折射率越大，传播速度越小 （4）公式n＝中，不论是光从真空射入介质，还是从介质射入真空，θ1总是真空中 的光线与法线间的夹角，θ2总是介质中的光线与法线间的夹角． 2.对全反射现象的四点提醒 （1）光密介质和光疏介质是相对而言的．同一种介质，相对于其他不同的介质，可能是光密介质，也可能是光疏介质． （2）如果光线从光疏介质进入光密介质，则无论入射角多大，都不会发生全反射现象．（3）在光的反射和全反射现象中，均遵循光的反射定律，光路均是可逆的． （4）当光射到两种介质的界面上时，往往同时发生光的折射和反射现象，但在全反射现象中，只发生反射，不发生折射． 3.全反射的有关现象及应用 （1）海水中浪花呈白色、玻璃(水)中气泡看起来特别亮、沙漠蜃景、夏天的柏油路面看起来“水淋淋”的、海市蜃楼、钻石的夺目光彩、水下灯照不到整个水面、全反射棱镜等都与光的全反射有关． （2）光导纤维 ①结构：简称光纤，是一种透明的玻璃纤维丝，直径在几微米到一百微米之间，由内芯和外套两层组成，内芯的折射率大于外套的折射率，即内芯是光密介质，外套是光疏介质； ②原理：光在光纤的内芯中传播，每次射到内、外层的界面上时，都要求入射角大于临界角，从而发生全反射． 4.解决全反射问题的一般方法 （1）确定光是从光密介质进入光疏介质． （2）应用sin C＝确定临界角． （3）根据题设条件，判定光在传播时是否发生全反射． （4）如发生全反射，画出入射角等于临界角时的临界光路图． （5）运用几何关系或三角函数关系以及反射定律等进行分析、判断、运算，解决问题．5.测定玻璃的折射率 （1）实验原理：用插针法找出与入射光线AO对应的出射光线O′B，确定出O′点，画出折射光线OO′，然后测量出角θ1和θ2，代入公式计算玻璃的折射率． （2）实验器材：白纸、图钉、大头针、直尺、铅笔、量角器、平木板、长方形玻璃砖．（3）实验过程： ①铺白纸、画线． 第二节光的折射全反射棱镜 一、考点聚焦 ?光的折射，折射定律，折射率。全反射和临界角Ⅱ级要求 ?光导纤维Ⅰ级要求 ?棱镜，光的色散Ⅰ级要求 二、知识扫描 1．光射到两种介质的界面上后从第一种介质进入第二种介质时，其传播规律遵循折射定律．折射定律的差不多内容包含如下三个要点：①折射光线、法线、入射光线共面；②折射光线与入射光线分居法线两侧；③入射角的正弦与折射角的正弦之比等于两种介质的折射率之 比，即：。 当光从空气〔折射率为1〕射入折射率为的介质时，上式变为： 。折射现象中光路是可逆的。 2．对两种介质来讲，n较大〔即v较小〕的介质称光密介质。光从光密介质 光疏介质，折射角大于入射角。注意：〔1〕光从一种介质进入另一介质时，频率不变，光速和波长都改变。 〔2〕同一介质对频率较大〔速度较小〕的色光的折射率较大。〔3〕光的颜色由频率决定。 3．当光从光密介质射向光疏介质，且入射角不小于临界角时，折射光线将消逝，这一现象叫做光的全反射现象．应用全反射现象举例：〔1〕光导纤维。〔2〕全反射棱镜。 4．假设光从光密介质〔折射率为n〕射向光疏介质〔折射率为 〕时，发生全反射的临界角C可由如下公式求得：。当光从光密介质射向空气〔折 射率为1〕时，求得全反射的临界角的公式又可表为： 5．玻璃制成的三棱镜，其光学特性是：〔1〕单色光从棱镜的一个侧面入射而从另一侧面射出时，将向棱镜的底面偏折。隔着棱镜看到物体的虚像比实际位置向顶角方向偏移。〔2〕复色光通过棱镜，由于各种单色光的折射率不同而显现色散现象，白光色散后形成由红到紫按一定次序排列的光谱。红光通过棱镜时偏折角较小〔因对红光折射率较小〕，紫光偏折射角较大。 三、好题精析 例1：假设地球表面不存在大气层，那么人们观看到的日出时刻与实际存在大气层的情形相比〔〕 A．将提早 B．将延后 C．在某些地区将提早，在另一些地区将延后 D．不变 解析：如图，a是太阳射出的一束光线，由真空射向大气层发生 折射，沿b方向传播到P点，在P处的人便看到太阳。假如没有 大气层，光束使沿a直线传播，同样的时刻在P点便看不到太 阳，须等太阳再上升，使a光束沿b线方向时才能看到太阳， 故没有大气层时看到日出的时刻要比有大气层时延迟． 点评：此题要求考生能够联系实际建立物理模型，并依照光的折 射定律分析推理。 例2：如下图，一束光线从折射率为1.5的玻璃内射向空气，在界面上的入射角为45o，下面四个光路图中，正确的选项是〔〕 四、波的反射和折射·教案 教学目的 1．知道什么是波的反射现象，什么是波的折射现象． 2．知道波传播到两种介质交界面时，同时会发生反射和折射． 3．知道波发生反射现象时，反射角等于入射角． 4．知道反射波的频率、波速和波长与入射波相同． 5．知道折射波与入射波的频率相同，波速与波长不同． 6．理解波发生折射的原因是波在不同介质中速度不同． 7．掌握入射角与折射角关系：sini/sinγ＝v1/v2． 教具 水波槽，观察反射与折射现象用的木板与玻璃砖，投影仪 教学过程 ●引入新课 前几节课我们学习了机械波的形成过程以及机械波的描述方法，今后几节课我们将要学习波的一些特有现象．波的反射和折射，波的衍射，波的干涉．这些现象是波动形式的共同特征，也是学好以后知识的基础． 【板书】*第四节波的反射和折射 ●进行新课 【板书】一、波的反射 思考讨论并回答：同学们在日常生活中看到或听到的哪些现象是属于波的反射现象？ 1．回声是声波的反射现象．原因是对着山崖或高墙说话，声波传到山崖或高墙时，会被反射回来继续传播． 2．夏日的雷声轰鸣不绝．原因是声波在云层界面多次反射． 3．在空房间里讲话感觉声音响．原因是：声波在普通房间里遇到墙壁，地面，天花板发生反射时，由于距离近，原声与回声几乎同时到达人耳．人耳只能分开相差0.1s以上的声音．所以，人在房间里讲话感觉声音比在野外大，而普通房间里的慢帐、地毯、衣物等会吸收声波，会影响室内的声响效果．4．水波传到岸边也会发生反射现象． 下面我们通过水波的反射来研究波的反射特点． 【演示】在水波槽的装置中，把一根金属丝固定在振动片上，当金属片振动时，金属丝周期性的触动水面，形成波源，在水面上从波源发出一列圆形波．将实验现象用投影仪投影在屏幕上． 实验现象：(参见课本图10－20) (1)水面上形成一列圆形波． (2)画面上的圆形是朝各个方向传播的波峰波谷． 【板书】(1)波面：朝各个方向传播的波峰或波谷是在同一时刻构成的， 实验一：电磁波反射和折射实验 电磁场与微波测量第一次实验 ——电磁场与微波测量实验 2017-3-11 院系：电子工程学院 班级：2014211201 组号：7组 组员：梁嘉琪（报告）李婉婷 学号：2014210819 2014210820 实验一：电磁波反射和折射实验 一、实验目的 1、熟悉S426型分光仪的使用方法。 2、掌握分光仪验证电磁波反射定律的方法。 3、掌握分光仪验证电磁波折射定律的方法。 二、实验设备与仪器 S426型分光仪 三、实验原理 电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。 验证均匀平面波在无耗媒质中的传播特性；均匀平面波垂直入射理想电解质表面的传播特性。 四、实验内容与步骤 1、熟悉分光仪的结构和调整方法。 2、连接仪器，调整系统。 仪器连接时，两喇叭口面应互相正对，他们各自的轴线应在一条直线上。指示两喇叭的位置 的指针分别指于工作平台的90刻度处，将支座放在工作平台上，并利用平台上的定位销和刻线对正支座（与支座上刻线对齐）拉起平台上四个压紧螺钉旋转一个角度放下，即可压紧支座。 3、测量入射角和反射角 反射金属板放到支座上时，应使金属板平面与支座线面的小圆盘上的某一对刻线一致。而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90刻度的一对刻线一致。这时小平台上的0刻度就与金属板的法线方向一致。 转动小平台，使固定臂指针指在某一角度处，这角度的读数就是入射角，然后转动活动臂在电流表上找到最大指示处，此时活动臂的指针所指的刻度就是反射角。如果此时表头指示太呆或太小，应调整衰减器、固态振荡器或晶体检波器，使表头指示接近满量程。 4、注意： 做此项实验，入射角最好取30至65度之间。因为入射角太大接受喇叭有可能直接接受入射波。注意系统的调整和周围环境的影响。 图14-2-1 图 14-2-2 第二节 光的折射、全反射 【基础知识再现】 一、光的折射现象 光传播到两种介质的分界面上，一部分光进入另一种介质中，并且改变了原来的传播方向，这种现象叫光的折射。 1、光的折射定律：同样要抓住“三线（入射光线、折射光线、法线）二角（入射角、折射角）。 如图14-2-1所示，光从真空（或空气）进入介质有：n r i =sin sin 2、折射率（n ） 定义：光从真空射入某种介质发生折射时，入射角i 的正弦跟折射角r 的正弦之比n ，叫做这种介质的折射率。 r i n sin sin = 说明：①折射率是表示光线在透明介质界面上发生偏折程度的物理量，与入射角i 及折射角r 无关。在入射角相同时，对同一种光线、折射率越大，折射光线偏离原方向的程度越大。 ②折射率和光在介质中传播的速度有关。 v c n = 其中s m c /1038?=，v 为介质中光速，n 为介质折射率，总大于1，故光在介质中的速度必小于真空中的光速。 ③在折射现象中，当入射角为?0，折射角也为?0，这是个特殊现象，但仍是折射现象。 二、全反射 光照射到两种介质的界面上，光线全部反射回原介质的现象叫全反射。 发生全反射的条件： 1、从光密介质射向光疏介质。 2、入射角大于或等于临界角C 。n C 1sin = 。 说明：①光密介质和光疏介质是相对的，如酒精相对于水为光密介质，酒精相对于水晶来说是光疏介质。 ②光从光密介质到光疏介质时，折射角大于入射角。光从光疏介质射入到光密介质时，折射角小于入射角。 ③发生全反射时，遵从反射定律及能量守恒。此时折射光的能量已经减弱为零，反射光能量与入射光能量相等。 ④全反射的应用：光导纤维。 三、棱镜、光的色散 1、三棱镜可以改变光的行进方向，起控制光路的作用。三棱镜通过二次折射使光产生较大的偏向角，由于介质对不同的单色光的折射率不同，其中紫光折射率最大，红光折射 率最小，因此当白光射向三棱镜时，紫光偏折最明显，而红光偏折最小，这就形成了如图14-2-2所示的光的色散现象。 第四节波的反射和折射 教学目标： （一）知识与技能 1、知道波传播到两种介质交界面时会发生反射和折射。 2、知道波发生反射时，反射角等于入射角，反射波的频率、波速和波长都与入射波相同。 3、知道波发生折射是由于波在不同的介质中速度不同，知道折射角与入射角的关系。 （二）过程与方法 培养学生对实验的观察、分析和归纳的能力。 （三）情感、态度与价值观 通过对现象的观察、解释、培养学生观察生活，探索知识的能力。 教学重点： 1、波的反射和折射现象。 2、知道波的反射和折射现象中折射角与入射角及反射角的关系。 3、理解波发生折射时的频率、波速和波长都不改变。 教学难点： 用波的反射和折射现象解决实际问题。 教学方法: 自学辅导法 教学用具： 实物投影仪，自制投影片，水波槽，长木板和厚玻璃板各一块 教学过程： （一）引入新课 ［放录像］一位演员在山中唱山歌，歌声缭绕不断。 ［提出问题］为什么会产生上述现象？ ［学生讨论分析］上述录像中：演员发出的声波传到山崖时，会返回来继续传播，使我们听到回声，这属于声波的反射现象。 那么：水波在传播过程中遇到障碍物时，能不能产生反射现象呢？ ［做演示实验，并通过实物投影仪投影］ 在水波槽的装置中，把一根金属丝固定在振动片上。 a．让振动片开始振动，金属丝将周期性地触动水面，形成波源。 观察到的现象：在水面上从波源发出一列圆形水波。 b．在水槽中放一块长木板，让波源发出圆形波，观察水波遇到长木板后发生的现象。 观察到的现象：从波源发出的圆形波遇到长木板后，有一列圆形波从长木板反射回来。 教师：波的反射现象中遵循哪些规律呢？这节课我们就来学习有关的内容。 （二）新课教学 1、波面和波线 教师：引导学生阅读教材有关内容，思考问题： （1）什么是波面？什么是波线？ （2）对于水波和空间一点发出的球面波为例，如何 理解波面和波线？ 学生：阅读教材，思考问题。 ［投影］出示圆形波的照片。 介绍什么是波面和波线： （1）照片中的圆形是朝各个方向传播的波峰（或波谷）在同一时刻构成的，叫做波面。 （2）图中与各个波面垂直的线叫波线，用来表示波的传播方向。 2、惠更斯原理 教师：引导学生阅读教材有关内容，思考问题： （1）惠更斯原理的内容是什么？ （2）以球面波为例，应用惠更斯原理解释波的传播。 学生：阅读教材，思考问题。 3、波的反射 教师：引导学生阅读教材有关内容，体会用惠更斯原理对波的反射过程的解释。 学生：阅读教材。 第I 卷（选择题） 请点击修改第I 卷的文字说明 评卷人 得分 一、选择题（题型注释） 1.（单选）如图，一束单色光射入一玻璃球体，入射角为60°，已知光线在玻璃球内经一次反射后，再次折射回到空气中时与入射光线平行。此玻璃的折射率为（ ） A. 2 B. 1.5 C. 3 D. 2 2. 如图所示是一种折射率3 n 的棱镜。现有一束光线沿MN 方向射到棱镜的AB 面上，入射 角的大小i ＝60°，求： （1）光在棱镜中传播的速率； （2）画出此束光线进入棱镜后又射出棱镜的光路图，要求写出简要的分析过程。 3.（多选）一束光从空气射向折射率n=2的某种玻璃的表面，则下列说法正确的是:（ ） A ．当入射角大于450时会发生全反射 B ．无论入射角多大，折射角都不会超过450 C ．入射角为450时，折射角为300 D ．当入射角为arctan 2时，反射光线跟折射光线恰好垂直 第II卷（非选择题） 请点击修改第II卷的文字说明 评卷人得分 二、填空题（题型注释） 4.直角玻璃三棱镜的截面如图所示，一条光线从AB面入射，ab为其折射光线，ab与AB面的夹角α= 60°．已知这种玻璃的折射率n =2，则： ①这条光线在AB面上的的入射角为； ②图中光线ab （填“能”或“不能”）从AC面折射出去． 5.如图所示，一个用透明材料制成的截面为直角三角形的三棱镜ABC．现在有一束单色光从空气中以θ=45°的入射角自直角边AB射入，折射时的偏转角为15°，然后光线射到AC 面而刚好发生了全反射，则这种透明材料的折射率为________，全反射的临界角为_________，角∠A=________. 6.如图所示，用某种透光物制成的直角三棱镜ABC；在垂直于AC面的直线MN上插两枚大头针P1、P2，在AB面的左侧透过棱镜观察大头针P1、P2的像，调整视线方向，直到P1的像__________________，再在观察的这一侧先后插上两枚大头针P3、P4，使P3________，P4________.记下P3、P4的位置，移去大头针和三棱镜，过P3、P4的位置作直线与AB面相交于D，量出该直线与AB面的夹角为45°.则该透光物质的折射率n＝________，并在图中画出正确完整的光路图． 评卷人得分 三、实验题（题型注释） 电磁场与微波测量第一次实验 ——电磁场与微波测量实验 2017-3-11 院系：电子工程学院 班级：2014211201 组号：7组 组员：梁嘉琪（报告）李婉婷 学号：2014210819 2014210820 实验一：电磁波反射和折射实验 一、实验目的 1、熟悉S426型分光仪的使用方法。 2、掌握分光仪验证电磁波反射定律的方法。 3、掌握分光仪验证电磁波折射定律的方法。 二、实验设备与仪器 S426型分光仪 三、实验原理 电磁波在传播过程中如遇到障碍物，必定要发生反射，本处以一块大的金属板作为障碍物来研究当电磁波以某一入射角投射到此金属板上所遵循的反射定律，即反射线在入射线和通过入射点的法线所决定的平面上，反射线和入射线分居在法线两侧，反射角等于入射角。验证均匀平面波在无耗媒质中的传播特性；均匀平面波垂直入射理想电解质表面的传播特性。 四、实验内容与步骤 1、熟悉分光仪的结构和调整方法。 2、连接仪器，调整系统。 仪器连接时，两喇叭口面应互相正对，他们各自的轴线应在一条直线上。指示两喇叭的位置的指针分别指于工作平台的90刻度处，将支座放在工作平台上，并利用平台上的定位销和刻线对正支座（与支座上刻线对齐）拉起平台上四个压紧螺钉旋转一个角度放下，即可 压紧支座。 3、测量入射角和反射角 反射金属板放到支座上时，应使金属板平面与支座线面的小圆盘上的某一对刻线一致。而把带支座的金属反射板放到小平台上时，应使圆盘上的这对与金属板平面一致的刻线与小平台上相应90刻度的一对刻线一致。这时小平台上的0刻度就与金属板的法线方向一致。转动小平台，使固定臂指针指在某一角度处，这角度的读数就是入射角，然后转动活动臂在电流表上找到最大指示处，此时活动臂的指针所指的刻度就是反射角。如果此时表头指示太呆或太小，应调整衰减器、固态振荡器或晶体检波器，使表头指示接近满量程。 4、注意： 做此项实验，入射角最好取30至65度之间。因为入射角太大接受喇叭有可能直接接受入射波。注意系统的调整和周围环境的影响。 五、实验数据与处理： 1. 金属板实验： 结论：入射角越大，入射角和反射角绝对差值越小。接受信号越强，受影响越小。 2. 观察介质板（玻璃板）上的反射和折射实验： 实验数据及处理如下表： 总电流（56μA） 第I卷（选择题） 请点击修改第I卷的文字说明 评卷人得分 一、选择题（题型注释） ~ 1.（单选）如图，一束单色光射入一玻璃球体，入射角为60°，已知光线在玻璃球内经一次反射后，再次折射回到空气中时与入射光线平行。此玻璃的折射率为（） A. 2 B. 1.5 C. 3 D. 2 2. 如图所示是一种折射率 3 n的棱镜。现有一束光线沿MN方向射到棱镜的AB面上，入 射角的大小i＝60°，求： （ （1）光在棱镜中传播的速率； （2）画出此束光线进入棱镜后又射出棱镜的光路图，要求写出简要的分析过程。 3.（多选）一束光从空气射向折射率n=2的某种玻璃的表面，则下列说法正确的是:（） A．当入射角大于450时会发生全反射 B．无论入射角多大，折射角都不会超过450 C．入射角为450时，折射角为300 D．当入射角为arctan2时，反射光线跟折射光线恰好垂直 … 第II卷（非选择题） 请点击修改第II卷的文字说明 评卷人得分 二、填空题（题型注释） \ 4.直角玻璃三棱镜的截面如图所示，一条光线从AB面入射，ab为其折射光线，ab与AB 面的夹角α= 60°．已知这种玻璃的折射率n =2，则： ①这条光线在AB面上的的入射角为； ②图中光线ab （填“能”或“不能”）从AC面折射出去． 5.如图所示，一个用透明材料制成的截面为直角三角形的三棱镜ABC．现在有一束单色光从空气中以θ=45°的入射角自直角边AB射入，折射时的偏转角为15°，然后光线射到AC 面而刚好发生了全反射，则这种透明材料的折射率为________，全反射的临界角为_________，角∠A=________. ? 6.如图所示，用某种透光物制成的直角三棱镜ABC；在垂直于AC面的直线MN上插两枚大头针P1、P2，在AB面的左侧透过棱镜观察大头针P1、P2的像，调整视线方向，直到P1的像__________________，再在观察的这一侧先后插上两枚大头针P3、P4，使P3________，P4________.记下P3、P4的位置，移去大头针和三棱镜，过P3、P4的位置作直线与AB面相交于D，量出该直线与AB面的夹角为45°.则该透光物质的折射率n＝________，并在图中画出正确完整的光路图． 评卷人得分 ￥ 三、实验题（题型注释） 波的反射和折射、波的衍射 一、教学目标 1、知道什么是波的衍射现象。 2、知道波发生明显衍射现象的条件。 3．知道衍射是波的特有现象。 二、教学重点：波发生明显衍射现象的条件。 三、教学方法：实验演示 四、教具：水波槽、两块挡板、 五、教学过程： （一）引入新课 大家都熟悉“闻其声不见其人”的物理现象，这是什么原因呢？通过这节课的学习，我们就会知道，原来波遇到狭缝、小孔或较小的障碍物时会产生一种特有得现象，这就是波的衍射。 （二）进行新课 波在向前传播遇到障碍物时，会发生波线弯曲，偏离原来的直线方向而绕到障碍物的背后继续转播，这种现象就叫做波的衍射。 【板书】1、波的衍射：波可以绕过障碍物继续传播，这种现象叫做波的衍射。 大家想一想，你见过的哪些现象是波的衍射现象？ 答：在水塘里，微风激起的水波遇到露出水面的小石头、芦苇的细小的障碍物，会绕过它们继续传播。 下面我们用水波槽和小挡板来做实验，请大家认真观察。 现象：水波绕过小挡板继续传播。 将小挡板换成长挡板，重新做实验。 现想：水波不能绕到长挡板的背后传播。 这个现象说明发生衍生的条件与障碍物的大小有关。 下面通过实验研究发生明显衍射现象的条件。 【演示】在水波槽里放两快小挡板，当中留一狭缝，观察波源发出的水波通过窄缝后怎样传播。 （1）保持水波的波长不变，该变窄缝的宽度（由窄到宽），观察波的传播情况有什么变化。观察到的现象： 在窄缝的宽度跟波长相差不多的情况下，发生明显的衍射现象。水波绕到挡板后面继续传播。（参见课本图10-26甲） 在窄缝的宽度比波长大得多的情况下，波在挡板后面的传播就如同光线沿直线传播一样，在挡板后面留下了“阴影区”。（参见课本图10-26乙） （2）保持窄缝的宽度不变，改变水波的波长（由小到大），将实验现象用投影仪投影在大屏幕上。 可以看到：在窄缝不变的情况下，波长越长，衍射现象越明显。 将课本图10-27中的甲、乙、丙一起投影在屏幕上，它们是做衍射实验时拍下的照片。甲中波长是窄缝宽度的3/10，乙中波长是窄缝宽度的5/10，丙中波长是窄缝宽度的7/10。 通过对比可以看出：窄缝宽度跟波长相差不多时，有明显的衍射现象。 窄缝宽度比波长大得多时，衍射现象越不明显。 窄缝宽度与波长相比非常大时，水波将直线传播，观察不到衍射现象。 【板书】二、发生明显衍射现象的条件 只有缝、孔的宽度或障碍物的尺寸跟波长相差不多，或者比波长更小时，才能观察到明显的衍射现象。 【板书】一切波都能发生衍射，衍射是波的特有现象。 （三）巩固练习 1．光也是一种波，那么光遇到障碍物是否会发生衍射现象？ 2．为什么在通常情况下，我们说光沿直线传播，与光是一种波是否矛盾？ 3．我们站在大柱子后面能听到前面人说话的声音，而太阳光照到大柱子上却在 考点1 光的折射和全反射 1.（09·全国卷Ⅰ·15） 某物体左右两侧各有一竖直放置的平面镜，两平面镜相互平行，物体距离左镜4m ，右镜8m ，如图所示，物体在左镜所成的像中从右向左数的第三个像与物体的距离是（ B ） A ．24m B ．32m C ．40m D ．48m 解析：本题考查平面镜成像.从右向左在左镜中的第一个像是物体的像距离物体8cm,第二个像是物体在右镜所成像的像,第3个像是第一个像在右镜中的像在左镜中的像距离物体为32cm. 2.（09·全国卷Ⅱ·21）一玻璃砖横截面如图所示，其中ABC 为直角三角形（AC 边末画出），AB 为直角边∠ABC=45°；ADC 为一圆弧，其圆心在BC 边的中点。此玻璃的折射率为1.5。P 为一贴近玻璃砖放置的、与AB 垂直的光屏。若一束宽度与AB 边长度相等的平行 光从AB 边垂直射入玻璃砖，则 （ BD ） A. 从BC 边折射出束宽度与BC 边长度相等的平行光 B. 屏上有一亮区，其宽度小于AB 边的长度 C. 屏上有一亮区，其宽度等于AC 边的长度 D. 当屏向远离玻璃砖的方向平行移动时，屏上亮区先逐渐变小然后逐渐变大 解析：本题考查光的折射和全反射.宽为AB 的平行光进入到玻璃中直接射到BC 面,入射角为45o >临界角5 .11 arcsin =θ,所以在BC 面上发生全反射仍然以宽度大小为AB 长度的竖直向下的平行光射到AC 圆弧面上.根据几何关系可得到在屏上的亮区宽度小于AB 的长度,B 对.D 正确。 3.（09·广东物理·14）（1）在阳光照射下，充满雾气的瀑布上方常常会出现美丽的彩虹。彩虹是太阳光射入球形水珠经折射、内反射，再折射后形成的。光的折射发生在两种不同介质的 上，不同的单色光在同种均匀介质中 不同。 答案：（1）界面，传播速度 4.（09·四川·21）如图所示，空气中有一横截面为半圆环的均匀透明柱体，其内圆半径为r ，外圆半径为R ，R ＝2r 。 电磁波反射和折射的研究 一． 实验目的 1． 研究电磁波在良导体表面的反射； 2． 研究电磁波在良介质表面的反射和折射； 3． 研究电磁波全反射和全折射的条件。 二． 实验原理： 1．电磁波斜入射到不同介质分界面上的反射和折射 如图1所示， 平行极化的均匀平面波以角度θ 入射到良介质表面时，入射波、反射波和折射波可用下列式子表示为 图1. 平行极化波的斜入射示意图 入射波： ) cos sin (m 1)sin cos (θθθθz x jk z x e E +-+ +-=a a E )cos sin (1 m 1θθηz x jk y e E +-++ =a H 反射波： ) cos sin (m //1)sin cos (θθθθ'-'-+ -'-'-=z x jk z x e E R a a E )cos sin (1 m //1θθη'-'-+ - =z x jk y e E R a H 折射波： ) cos sin (m //t 2)sin cos (θθθθ''+''-+ ''-''=z x jk z x e E T a a E )cos sin (2 m //t 2θθη''+''-+=z x jk y e E T a H E + E t ⊙ ⊙ ⊙ E - θ '' θ ' θ z x H + H - H t 式中， 2221112 2 2111 , , ,εμωεμωεμηεμη==== k k 利用分界面上（z = 0）电场和磁场切向分量连续的边界条件，可得斯耐尔反射定律： θθ'= 和斯耐尔折射定律： 2 1 2 21 12 1 021sin sin εεεμεμθθμμμ时=== = =''k k 并计算出平行极化波的反射系数R //和折射系数T //： θηθηθηθη' '+' '-= cos cos cos cos 2121//R θηθηθ η' '+= cos cos cos 2212//T 类似地，可求出垂直极化波的反射系数和折射系数： θηθηθηθη' '+' '-= ⊥cos cos cos cos 1212R θηθηθ η' '+=⊥cos cos cos 2122T 2．全折射发生的条件： 全折射也即没有反射波，发生全折射的条件可通过令反射系数为零得到。 （1） 对平行极化情形，令0//=R ，可得全折射时的入射角： 1 2 1 2 121 P tan sin εεεεεθθ--=+== 该入射角称为布儒斯特角。可以证明，此时的折射角P 90θθ-?=''。可见，若电磁波以角度θP 入射到厚度为d 的介质板表面，则 2 11P cos sin εεεθθ+= ='' 这正是电磁波由ε2到ε1的全折射条件。因此，当电磁波以布儒斯特角从介质板的一侧入射时，在介质板的另一侧可接收到全部信号。如图2所示。 对垂直极化波，类似的推导结果表明，其不会发生全折射现象。 第I 卷（选择题） 一、选择题（题型注释） 1.（单选）如图，一束单色光射入一玻璃球体，入射角为60°，已知光线在玻璃球内经一次反射后，再次折射回到空气中时与入射光线平行。此玻璃的折射率为（ ） A. 2 B. 1.5 C. 3 D. 2 2. 如图所示是一种折射率3 n 的棱镜。现有一束光线沿MN 方向射到棱镜的AB 面上，入射 角的大小i ＝60°，求： （1）光在棱镜中传播的速率； （2）画出此束光线进入棱镜后又射出棱镜的光路图，要求写出简要的分析过程。 3.（多选）一束光从空气射向折射率n=2的某种玻璃的表面，则下列说法正确的是:（ ） A ．当入射角大于450时会发生全反射 B ．无论入射角多大，折射角都不会超过450 C ．入射角为450时，折射角为300 D ．当入射角为arctan 2时，反射光线跟折射光线恰好垂直 第II卷（非选择题） 二、填空题（题型注释） 4.直角玻璃三棱镜的截面如图所示，一条光线从AB面入射，ab为其折射光线，ab与AB面的夹角α= 60°．已知这种玻璃的折射率n =2，则： ①这条光线在AB面上的的入射角为； ②图中光线ab （填“能”或“不能”）从AC面折射出去． 5.如图所示，一个用透明材料制成的截面为直角三角形的三棱镜ABC．现在有一束单色光从空气中以θ=45°的入射角自直角边AB射入，折射时的偏转角为15°，然后光线射到AC 面而刚好发生了全反射，则这种透明材料的折射率为________，全反射的临界角为_________，角∠A=________. 6.如图所示，用某种透光物制成的直角三棱镜ABC；在垂直于AC面的直线MN上插两枚大头针P1、P2，在AB面的左侧透过棱镜观察大头针P1、P2的像，调整视线方向，直到P1的像__________________，再在观察的这一侧先后插上两枚大头针P3、P4，使P3________，P4________.记下P3、P4的位置，移去大头针和三棱镜，过P3、P4的位置作直线与AB面相交于D，量出该直线与AB面的夹角为45°.则该透光物质的折射率n＝________，并在图中画出正确完整的光路图． 三、实验题（题型注释）第二节光的折射全反射棱镜
