加工| 不锈钢的锻造温度
不锈钢锻件是指不锈钢材料被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。
通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的不锈钢流线，不锈钢锻件的机械性能一般优于同样材料的不锈钢铸件。
不锈钢中不同材质的锻造温度也有所不同。我们可按组织结构将不锈钢分为奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、双相不锈钢、沉淀硬化不锈钢。
它们的锻造温度范围是多少呢？中兴溢德小编带大家简单了解下。
奥氏体不锈钢的始锻温度一般不超过1200℃；终锻温度一般取825?850℃。
终锻温度主要受碳化物析出敏感温度（480?820℃)的限制，一旦若终锻温度处于此温度范围内，就会由于碳化物析出而增加了变形抗力，降低了塑性，从而导致锻造开裂。
铁素体不锈钢的始锻温度不宜过高，均应低于1200℃，特别是毛坯最后一火的加热最好不超过1120℃。
铁素体不锈钢的终锻温度在生产上常定为720?800℃，并不允许高于800℃。铁素体的晶粒长大倾向比奥氏体更大。
马氏体不锈钢的始锻温度受高温铁素体形成温度和铁素体态的影响，始锻温度一般为1150℃。
终锻温度随含碳量不同而不同，含碳量髙时一般取925℃，含碳量低时一般取850℃，均应高于钢的同素异构转变温度。
双相不锈钢的热塑性比奥氏体不锈钢差，因此锻造性能差。双相不锈钢的始锻温度为1150℃，终锻温度为≥950℃。
马氏体沉淀硬化不锈钢的始锻温度通常取1180℃，半奥氏体沉淀硬化不锈钢的始锻温度一般取1150℃。
因为沉淀硬化不锈钢的塑性较差，终锻温度不宜低于950℃，否则会产生锻造裂纹，要回炉重新加热。
因此，在不锈钢锻件生产锻造中需要根据不锈钢种类的不同选择不同的温度。
资料来源网络，中兴溢德不锈钢整理。

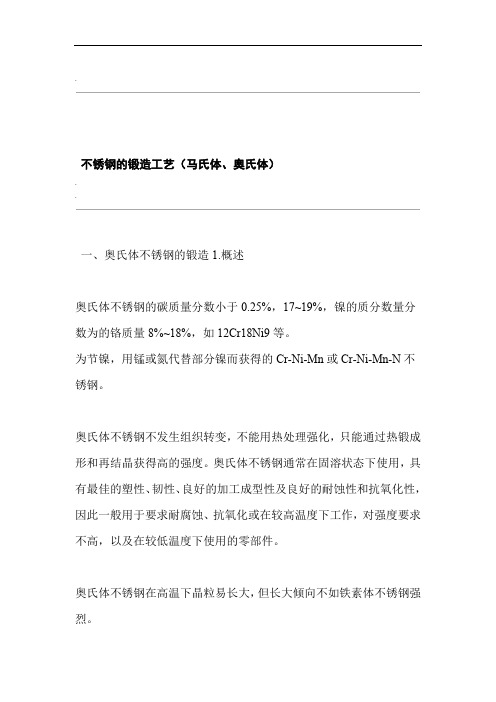

. 不锈钢的锻造工艺（马氏体、奥氏体） . . 一、奥氏体不锈钢的锻造1.概述 奥氏体不锈钢的碳质量分数小于0.25%，17~19%，镍的质分数量分数为的铬质量8%~18%，如12Cr18Ni9等。 为节镍，用锰或氮代替部分镍而获得的Cr-Ni-Mn或Cr-Ni-Mn-N不锈钢。 奥氏体不锈钢不发生组织转变，不能用热处理强化，只能通过热锻成形和再结晶获得高的强度。奥氏体不锈钢通常在固溶状态下使用，具有最佳的塑性、韧性、良好的加工成型性及良好的耐蚀性和抗氧化性，因此一般用于要求耐腐蚀、抗氧化或在较高温度下工作，对强度要求不高，以及在较低温度下使用的零部件。 奥氏体不锈钢在高温下晶粒易长大，但长大倾向不如铁素体不锈钢强烈。
2.锻造温度选择及加热要求 （1）变形温度选择： 奥氏体不锈钢的锻造加热温度受高温铁素体（α-相）形成温度的限制，加热温度过高，α-相铁素体的量会显著增多，使钢塑性降低，使塑性变形不. . 均匀，在两相界面产生裂纹。因此奥氏体不锈钢的始锻温度一般控制在1150~1200℃。 为防止组织中因洗出碳化物使变形抗力增加，产生锻造裂纹。所以终锻温850℃。度不应太低，一般不低于 ℃，当含钼或含高硅则取低于1200对于普通18-8型不锈钢始锻温度取℃，终端温度不低01151150℃，对于25-12型和25-20型，始锻温度不高于℃。于925 ）加热要求：（2℃下缓慢800 不锈钢导热性差，加热时要严格按照温度和速度进行：920，到℃后可快速加热。加热(0.3~0.5mm/min) 因此奥氏体不锈钢不宜在还原性气为确保耐蚀性，加热时应严格避免渗碳，区晶界增碳或使钢，在直许火焰接喷射毛坯上否则使不，加氛化氛或过分氧气中热也的晶间腐蚀敏感性。提高钢贫铬，锻件在高
国内外常用不锈钢牌号对照表 序号中国日本美国英国德国法国 1 1Cr18Mn8Ni5N SUS20 2 202, S20200 284S16 X12CrNi177 Z12CN17.07 2 1Cr17Ni7 SUS301 301, S30100 301S21 X12CrNi188 Z10CN18.09 3 1Cr18Ni9 SUS302 302, S30200 302S25 X5CrNi189 Z6CN18.09 4 0Cr18Ni9 SUS304 304, S30300 304S1 5 X2CrNi189 Z2CN18.09 5 00Cr19Ni10 SUS304L 304L, S30403 304S12 Z5CN18.09A2 6 0Cr19Ni9N SUS304N1 304N S30451 X2CrNiN1810 Z2CN18.10N 7 00Cr18Ni10N SUS304LN X5CrNi1911 Z8CN18.12 8 1Cr18Ni12 SUS305 305, S30500 305S19 9 0Cr23Ni13 SUS309S 309S, S30908 10 0Cr25Ni20 SUS310S 310S, S31008 X5CrNiMo1812 Z6CND17.12 11 0Cr17Ni12Mo2 SUS316 316, S3160 316S16 X2CrNiMo1812 Z2CND17.12 12 00Cr17Ni14Mo2 SUS316L 316L, S31603 316S12 13 0Cr17Ni12Mo2N SUS316N 316N, S31651 14 00Cr18Ni14Mo2Cu2 SUS316JlL 15 0Cr19Ni13Mo3 SUS317 317, S31700 317S16 X2CrNiMo1816 Z2CN19.15 16 00Cr19Ni13Mo3 SUS317L 317L, S31703 317S12 X10CrNiTi189 17 1Cr18Ni9Ti 18 0Cr19Ni10Ti SUS321 321, S32100 321S12 321S20 X10CrTi189 Z6NT18.10 19 0Cr18Ni11Nb SUS347 347, S34700 347S17 X10CrNiNb189 Z6NNb18.10 20 0Cr13Al SUS405 405, S40500 405S17 X71CrAl13 Z6CA13 21 1Cr17 SUS430 430, S43000 430S15 X8Cr17 Z8C17 22 00Cr27Mo SUSXM27 XM27 S44625 Z01CD26.1 23 1Cr12 SUS403 403, S40300 403S17 24 1Cr13 SUS410 410, S41000 410S21 X10Cr13 Z12C13 25 0Cr13 SUS410S 410S 403S17 X7Cr13 Z6C13 26 1Cr13Mo SUS410J1 27 2Cr13 SUS420J1 420, S42000 420S37 X20Cr13 Z20C13 28 3Cr13 SUS420J2 420 S45 Z15CN16.02 29 1Cr17Ni2 SUS431 431, S43100 431S29 X22CrNi17 30 7Cr17 SUS440A 440, S44002 31 8Cr17 SUS440B 440, S44003 Z100CD17 32 9Cr18 SUS440C 440C X105CrMo17 Z6CNU17.04 33 0Cr17Ni4Cu4Nb SUS630 603, S17400 Z8CNA17.7 34 0Cr17Ni7Al SUS631 631, S17700 X7CrNiAl177
常用不锈钢基础知识
不锈钢定义 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 不锈钢种类： 不锈钢可以按用途、化学成分及金相组织来大体分类。 以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。 以化学成分分类： ①． CR系列：铁素体系列、马氏体系列 ②． CR-NI系列：奥氏体系列，异常系列，析出硬化系列。 以金相组织的分类： ①．奥氏体不锈钢 ②．铁素体不锈钢 ③．马氏体不锈钢 ④．双相不锈钢 ⑤．沉淀硬化不锈钢 不锈钢的标识方法
钢的编号和表示方法 ①用国际化学元素符号和本国的符号来表示化学成份，用阿拉 伯字母来表示成份含量，如：中国、俄国 12CrNi3A ②用固定位数数字来表示钢类系列或数字；如：美国、日本、 300系、400系、200系； ③用拉丁字母和顺序组成序号，只表示用途。 我国的编号规则 ①采用元素符号 ②用途、汉语拼音，平炉钢：P、沸腾钢：F、镇静钢：B、甲 类钢：A、T8：特8、GCr15：滚珠 ◆合结钢、弹簧钢，如：20CrMnTi 60SiMn、（用万分之几表示C含量） ◆不锈钢、合金工具钢（用千分之几表示C含量），如：1Cr18Ni9 千分之一（即0.1%C）,不锈 C≤0.08% 如0Cr18Ni9,超低碳C≤0.03% 如 0Cr17Ni13Mo 国际不锈钢标示方法 美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示， ②铁素体和马氏体型不锈钢用400系列的数字表示。例如，某 些较普通的奥氏体不锈钢是以201、 304、 316以及310为 标记， ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以 410、420以及440C为标记，双相（奥氏体－铁素体），
不锈钢牌号分组： 200系列——铬-镍-锰奥氏体不锈钢 300系列——铬-镍奥氏体不锈钢 型号301——延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。 型号302——耐腐蚀性同304，由于含碳相对要高，因而强度更好。 型号303——通过添加少量的硫、磷使其较304更易切削加工。 型号304——通用型号，即18/8不锈钢。GB牌号为0Cr18Ni9 型号309——较之304有更好的耐温性。 型号316——继304之后，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。 型号321——除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400系列——铁素体和马氏体不锈钢 型号408——耐热性好，弱抗腐蚀性，11％的Cr，8％的Ni。 型号409——最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 型号410——马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 型号416——添加了硫，改善了材料的加工性能。 型号420——“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。 型号430——铁素体不锈钢，装饰用。例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要差。 型号440——高强度刃具钢，含碳稍高，经过适当的热处理后可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有3种：440A、440B、440C、另外还有440F（易加工型）。 500系列——耐热铬合金钢。 600系列——马氏体沉淀硬化不锈钢。 型号630——最常用的沉淀硬化不锈钢型号，通常也叫17-4；17％Cr，4％Ni。
不锈钢钢种介绍：SUS 441 1、概要 极低C、N，添加Ti和Nb，提高材料的高温强度，耐蚀性, 焊接性和加工性。 2、特点 1）高温耐蚀性；2）焊接性；3）高温强度高；4）有磁性；5）加工性优秀。 3、适用范围 汽车排气系统的排气歧,前管，CONVERTER等。 4、化学成分 7、使用状态 1）冷轧退火固溶状态： 2D，2B，以及其他表面处理状态。
不锈钢钢种介绍： SUH409 1、概要 为高加工性，焊接性，耐腐蚀性，碳含量较低，另外添加了稳定化元素Ti。 2、特点 1）含有11% Cr, 在高温及常温里保持完全的BCC结构的铁素体系耐热钢； 2）优秀的加工性和焊接性，拥有适当的高温特性和常温耐腐蚀性。 2、适用范围 热交换器，耐热设备，汽车排气管部件(Font Pipe, Converter Shell, Center Pipe, Tail and Pipe)，低级西餐具，电子部件，集装箱等用途。 3、化学成分（JIS G4305-2005）(wt%) 4、性能（JIS G 4305-2005） 上述力学性能是排气管用SUH 409L 5、物理性能 6、使用状态 1）退火固溶状态： NO.1，2D，2B，以及各种其他表面处理状态
2）轧硬态。 7、使用注意事项 1）冷加工后会出现磁性现象； 2）所有不锈钢中Cr含量最低的钢种,耐腐蚀性能相对较差； 3）集装箱用409L和排气管用409L虽然化学成分没有大的区别，但是由于钢厂制造加工过程的不同，力 学性能有差异，集装箱用不锈钢延伸率相对较低，不适合用在排气管用途；而排气管用途409L，由于其硬度、屈服强度相对较低，也不适合用在集装箱用途，两者不要混用。
加工| 不锈钢的锻造温度 不锈钢锻件是指不锈钢材料被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。这种力量典型的通过使用铁锤或压力来实现。 通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的不锈钢流线，不锈钢锻件的机械性能一般优于同样材料的不锈钢铸件。 不锈钢中不同材质的锻造温度也有所不同。我们可按组织结构将不锈钢分为奥氏体不锈钢、铁素体不锈钢、马氏体不锈钢、双相不锈钢、沉淀硬化不锈钢。 它们的锻造温度范围是多少呢？中兴溢德小编带大家简单了解下。
奥氏体不锈钢的始锻温度一般不超过1200℃；终锻温度一般取825?850℃。 终锻温度主要受碳化物析出敏感温度（480?820℃)的限制，一旦若终锻温度处于此温度范围内，就会由于碳化物析出而增加了变形抗力，降低了塑性，从而导致锻造开裂。 铁素体不锈钢的始锻温度不宜过高，均应低于1200℃，特别是毛坯最后一火的加热最好不超过1120℃。 铁素体不锈钢的终锻温度在生产上常定为720?800℃，并不允许高于800℃。铁素体的晶粒长大倾向比奥氏体更大。
马氏体不锈钢的始锻温度受高温铁素体形成温度和铁素体态的影响，始锻温度一般为1150℃。 终锻温度随含碳量不同而不同，含碳量髙时一般取925℃，含碳量低时一般取850℃，均应高于钢的同素异构转变温度。 双相不锈钢的热塑性比奥氏体不锈钢差，因此锻造性能差。双相不锈钢的始锻温度为1150℃，终锻温度为≥950℃。
马氏体沉淀硬化不锈钢的始锻温度通常取1180℃，半奥氏体沉淀硬化不锈钢的始锻温度一般取1150℃。 因为沉淀硬化不锈钢的塑性较差，终锻温度不宜低于950℃，否则会产生锻造裂纹，要回炉重新加热。 因此，在不锈钢锻件生产锻造中需要根据不锈钢种类的不同选择不同的温度。 资料来源网络，中兴溢德不锈钢整理。
不锈钢的常见种类、型号及性能 200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢 型号 301—延展性好，用于成型产品。也可通过机械加工使其迅速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。 型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。 型号 303—通过添加少量的硫、磷使其较304更易切削加工。 型号 304—通用型号；即18/8不锈钢。GB牌号为0Cr18Ni9。 型号 309—较之304有更好的耐温性。 型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。SS316则通常用于核燃料回收装置。18/10级不锈钢通常也符合这个应用级别。 型号 321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。 400 系列—铁素体和马氏体不锈钢 型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。 型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。 型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。 型号 416—添加了硫改善了材料的加工性能。 型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。也用于外科手术刀具，可以做的非常光亮。 型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。良好的成型性，但耐温性和抗腐蚀性要差。 型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到58HRC，属于最硬的不锈钢之列。最常见的应用例子就是“剃须刀片”。常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。 500 系列—耐热铬合金钢。 600 系列—马氏体沉淀硬化不锈钢。 型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。 不锈钢的分类、主要成分及机械工艺性能比较 不锈钢按主要化学组成可分为铬不锈钢、铬镍不锈钢、铬锰氮不锈钢、铬镍钼不锈钢以及超低碳不锈钢、高钼不锈钢、高纯不锈钢等；按钢的性能特点和用途分类，如耐硝酸（硝酸级）不锈钢、耐硫酸不锈钢、耐点蚀不锈钢、耐应力不锈钢、高强度不锈钢等。 按钢的功能特点分类，如低温不锈钢、无磁不锈钢、易切削不锈钢，超塑性不锈钢等。通常以金相组织进行分类。按金相组织分类为：铁素体(F)型不锈钢、马氏体(M)型不锈钢、奥氏体(A)型不锈钢、奥氏体-铁素体(A-F)型双相不锈钢、奥氏体-马氏体(A-M)型双相不锈钢和沉淀硬化(PH)型不锈钢。 以下是具体的不锈钢的分类、主要成分及机械工艺性能比较： 分类大概成分(%) 淬火性耐蚀性加工性可焊接性磁性 C Cr Ni 铁素体系 0.35以下 16-27 - 无佳尚佳尚可有
不锈钢锻造的模锻工艺 模锻前，模具应预热至150～200℃，有时可预热到300℃。 不锈钢模锻可采用单型槽或多型槽模。截面形状有剧烈变化或形状复杂的锻件。必须采用制坯工步时，制坯后毛坯上的氧化皮及缺陷应用车床或砂轮清除，表面不允许有深的刀痕或磨痕。模锻形状复杂的奥氏体不锈钢锻件或带筋的锻件时，若采用模锻锤锻造，切忌一锤成形，也不宜重击使一次锤击的变形量过大，否则便可能在切边处出现裂口或在筋的根部出现穿筋等缺陷，并缩短锻模的寿命。 不锈钢粘性大，易粘模，因此，模锻件质量与模锻过程中的润滑密切相关。每次锤击之前，模具都必须润滑，并要把润滑剂涂抹均匀，以免产生表面缺陷。在锤上模锻时，宜用石墨加机油或二硫化钼加炮油作润骨剂。在压力机上模锻时，有时可用玻璃润滑剂，但一般是在锻造有最大横向流动的薄锻件时采用。 在每次锤击之后，特别是打第一锤之后，要注意将氧化皮吹净，一火不能锻成时，在预锻后仍须清除氧化皮。因为不锈钢的氧化皮虽然不厚，但硬似磨料，而且附着力强，如留在模具型槽内对锻件和模具都非常有害。 缩孔：钢液在钢模里收缩时形成的缩腔叫缩孔． 横裂：是指钢锭表面发生的横向裂纹，一般在钢锭上，一般深度较浅，经精磨可祛除。 纵裂：是指钢锭表面产生的纵向裂纹，一般在钢锭上部和角部，而上部的裂纹很深，很难研磨消除。结疤：钢锭表面，壳皮状或瘤子状的金属所溅粘的称为结疤，结疤多出现在钢锭下部。 重皮：在低倍试片的边缘，呈现出一种不规则的暗色疏松时，其周围聚集大量的氧化物夹杂，（主要是氧化亚铁）这叫翻复。 表面夹杂：是指镶嵌在钢锭表面肉眼可见的非减数夹杂物。
表面气孔：指暴露于钢锭表面肉眼可见的细小孔洞，多见于钢锭中下部，一般不深，可精整去除。 炸裂：钢锭表面极冷时产生的开裂，因开裂时常拌有响声，所以叫做炸裂。 上涨：钢锭头部呈不规则的凸起，这缺陷叫上涨，也叫冒涨。 网纹：钢锭表面出现的网状凸起叫网纹。 麻坑：钢锭表面存在的凹坑叫做麻坑。 双浇：钢锭表面四周明显可见的重接痕迹 飞边：存在于钢锭头部或尾部垂直于钢锭表面的金属薄片叫飞边。 飞翅：在钢锭表面形成的垂直于钢锭表面的薄片叫飞翅。 气泡：气泡是由于钢水除气脱氧不良或注钢系统原料潮湿等原因而造成钢锭或刚才的缺陷，一般分皮下气泡和内部气泡。（防止方法：钢水氧化沸腾还原脱氧要良好，炉聊和一切与钢水接触的耐火材料要干燥，出钢槽、包子、手板、模子等要干燥，模子锈斑要清理干净，涂油要薄均。） 白点：白点其实是一种细微的裂纹，在刚才横向低倍试样上呈放射性不规则的锯齿裂纹，在纵向低倍试样上是圆形或椭圆星的银亮点，因而叫白点。（主要成因是氢气的原因）
第一部分Wrought stai nl ess steel锻造不锈钢 1范围Scope ISO5832这部分对用锻造不锈钢制造的外科植入物指定了相对应的特定的测试方法。 this part of iso5832 specifies the characteristics of,and corresponding test methods for,wrought stai nl ess steel for use in the manu facture of surgical impla nts. 提供最适宜的两种类型的不锈钢化学基础成分（见表1） Provisio n is made for two types of sta in less steel based on chemical compositi on （ see table 1） NOTE 1用使用本标准材料加工的最终产品的试样的力学性能不必完全与本标准规定的指标相同。NOTE 2 2、规范性引用文件normative references 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日提的引用文件，其随后 的所有的修改修订版本均不适于本标准，但是，为了鼓励根据本标准达成协议的各方的研究， 凡是没有注明日期的引用文件，其最新版本均适用于本标准。 ISO 377 Steel and steel products-Location and preparation of samples and test pieces for mecha nical testi ng. ISO 404 ............................ 3、化学成分chemical compositi on 3.1 试验样本test samples 用于分析的样品应符合ISO 377规定。 The select ion of samples for an alysis shall be carried out i n accorda nee with ISO 377. 3.2 铸造分析Cast analysis 刚的化学成分应符合表1的规定。Cr含量和Mo含量按照下列公式计算所得（C值）应该不小于26。 The cast analysis of the steel when determined in accordance with clause 6 shall comply with the chemical composition specified in table1.The molybdenum and chromium contents shall be such that the C value obtained from the formula given below is not less than 26. C=3.3W Mo +W Cr 其中： W MO钼的含量，用质量百分比表示； W cr铬的含量，用质量百分比表示。 表1—化学成分
不锈钢适用范围 304 18Cr-8Ni 作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件 304L 18Cr-8Ni-低碳作为低C的304钢，在一般状态下，其耐蚀性与304刚相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀；在未进行热处理的情况下，亦能保持良好的耐蚀性，使用温度-196℃~800℃。应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件304Cu 13Cr-7.7Ni-2Cu 因添加Cu其成型性，特别是拔丝性和抗时效裂纹性好，故可进行复杂形状的产品成形；其耐腐蚀性与304相同。保温瓶、厨房洗涤槽、锅、壶、保温饭盒、门把手、纺织加工机器。 304N1 18Cr-8Ni-N 在304钢的基础上，减少了S、Mn含量，添加N元素，防止塑性降低，提高强度，减少钢材厚度。构件、路灯、贮水罐、水管 304N2 18Cr-8Ni-N 与304相比，添加了N、Nb，为结构件用的高强度钢。构件、路灯、贮水罐 316 18Cr-12Ni-2.5Mo 因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用；加工硬化性优（无磁性）。海水里用设备、化学、染料、造纸、草酸、肥料等生产设备；照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母 316L 18Cr-12Ni-2.5Mo低碳作为316钢种的低C系列，除与316钢有相同的特性外，其抗晶界腐蚀性优。316钢的用途中，对抗晶界腐蚀性有特别要求的产品。321 18Cr-9Ni-Ti 在304钢中添加Ti元素来防止晶界腐蚀；适合于在430℃-900℃温度下使用。航空器、排气管、锅炉汽包 409L 11.3Cr-0.17Ti-低C、N 因添加了Ti元素，故其高温耐蚀性及高温强度较好。汽车排气管、热交换机、集装箱等在焊接后不热处理的产品。 410L 13Cr-低C 在410钢的基础上，降低了含C量，其加工性，抗焊接变形，耐高温氧化性优秀。机械构造用件，发动机排气管，锅炉燃烧室，燃烧器。 430 16Cr 作为铁素体钢的代表钢种，热膨胀率抵，成形性及耐氧化性优。耐热器具、燃烧器、家电产品、2类餐具、厨房洗涤槽、外部装饰材料、螺栓、螺母、CD杆、筛网 430J1L
不锈钢的锻造工艺（马氏体、奥氏体） 一奥氏体不锈钢的锻造 1.概述 奥氏体不锈钢的碳质量分数小于0.25%，铬的质量分数17~19%，镍的质量分数为8%~18%，如12Cr18Ni9等。为节镍，用锰或氮代替部分镍而获得的Cr-Ni-Mn或Cr-Ni-Mn-N不锈钢。 奥氏体不锈钢不发生组织转变，不能用热处理强化，只能通过热锻成形和再结晶获得高的强度。奥氏体不锈钢通常在固溶状态下使用，具有最佳的塑性、韧性、良好的加工成型性及良好的耐蚀性和抗氧化性，因此一般用于要求耐腐蚀、抗氧化或在较高温度下工作，对强度要求不高，以及在较低温度下使用的零部件。 奥氏体不锈钢在高温下晶粒易长大，但长大倾向不如铁素体不锈钢强烈。 2.锻造温度选择及加热要求 （1）变形温度选择： 奥氏体不锈钢的锻造加热温度受高温铁素体（α-相）形成温度的限制，加热温度过高，α-相铁素体的量会显着增多，使钢塑性降低，使塑性变形不均匀，在两相界面产生裂纹。因此奥氏体不锈钢的始锻温度一般控制在1150~1200℃。 为防止组织中因洗出碳化物使变形抗力增加，产生锻造裂纹。所以终锻温度不应太低，一般不低于850℃。
对于普通18-8型不锈钢始锻温度取1200℃，当含钼或含高硅则取低于1150℃，对于25-12型和25-20型，始锻温度不高于1150℃，终端温度不低于925℃。（2）加热要求： 不锈钢导热性差，加热时要严格按照温度和速度进行：800℃以下缓慢加热(0.3~0.5mm/min)，到920℃后可快速加热。 为确保耐蚀性，加热时应严格避免渗碳，因此奥氏体不锈钢不宜在还原性气氛或过分氧化气氛中加热，也不许火焰直接喷射在毛坯上，否则使钢增碳或使晶界区贫铬，提高钢的晶间腐蚀敏感性。 锻件在高温区停留时间不宜过长，否则易造成严重过氧化、元素贫化和晶粒粗化，具体可按锻压手册P217表2-3-15选择，一般不少于10~20min。 3.奥氏体不锈钢锻造要点 （1）钢锭锻造时，开始轻压，当变形量达到30%后才能重压。锻造时，应单向送进，避免在一处重复压制，以防止出现中心十字裂纹。 （2）钢锭锻造比采用4~6，钢坯取2~4，视原材料晶粒度而定。奥氏体不锈钢晶粒度大小对钢的耐蚀性有很大影响。为获得细晶粒并充分焊合中心区的微裂纹和孔隙，应保证最后一火有足够大的锻造比，变形量应大于再结晶临界变形程度，变形量一般应大于12%~20%。 （3）变形过程中要求变形均匀，以得到较均匀的晶粒组织，圆饼锻件可考虑下列措施：
不锈钢基础知识介绍(一) 在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和耐腐蚀性能好，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。 从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 不锈钢种类： 不锈钢可以按用途、化学成分及金相组织来大体分类。 以奥氏体系类的钢由18%铬-8%镍为基本组成，各元素的加入量变化的不同，而开发各种用途的钢种。 以化学成分分类： ①．CR系列：铁素体系列、马氏体系列 ②．CR-NI系列：奥氏体系列，异常系列，析出硬化系列。 以金相组织的分类： ①．奥氏体不锈钢 ②．铁素体不锈钢 ③．马氏体不锈钢 ④．双相不锈钢 ⑤．沉淀硬化不锈钢 不锈钢基础知识介绍(二) 不锈钢的定义是在空气中或化学腐蚀介质中能够抵抗腐蚀的一种高合金钢，不锈钢是具有美观的表面和良好的耐腐蚀性能，不必经过镀色等表面处理，而发挥不锈钢所固有的表面性能,使用于多方面的钢铁的一种，通常称为不锈钢。代表性能的有13铬钢，18-铬镍钢等高合金钢。
从金相学角度分析，因为不锈钢含有铬而使表面形成很薄的铬膜，这个膜隔离开与钢内侵入的氧气起耐腐蚀的作用。 为了保持不锈钢所固有的耐腐蚀性，钢必须含有12%以上的铬。 特性和用途： 一般特性 ◆ 表面美观以及使用可能性多样化 ◆ 耐腐蚀性能好，比普通钢长久耐用 ◆ 强度高，因而薄板使用的可能性大 ◆ 耐高温氧化及强度高，因此能够抗火灾 ◆ 常温加工，即容易塑性加工 ◆ 因为不必表面处理，所以简便、维护简单 ◆ 清洁，光洁度高 ◆ 焊接性能好 各种不锈钢的特性和用途
常见的阀门材质 选择阀门主要零件的材质，首先应考虑到工作介质的物理性能(温度、压力)和化学(腐蚀性)等。同时，还应了解介质的清洁程度(有无固体颗粒)。除此之外，还要参照国；使用部门的有关规定和要求。 许多种材料可以满足阀门在多种不同工况的使用要求。但是，正确、合理地选择阀门材料，可以获得阀门最经济的使用寿命和最佳的性能。 阀门的材质，种类繁多，适用于各种不同工况。现把常用的壳体材质、内件材质和密封材质介绍如下。 1 壳体常用的材质 1．灰铸铁适用于工作温度在-1 5～200℃之间，公称压力PN≤1．6MPa的低压阀门。用介质为水、煤气等。 2．黑心可锻铸铁适用于工作温度在-15～300℃之间。公称压力PN≤2．5MPa的中压阀门。适用介质为水、海水、煤气、氨等。 3．球墨铸铁适用于工作温度在-30～350℃之间。公称压力PN≤4．0MPa的中低压阀门。适用介质为水、海水、蒸汽、空气、煤气、油品等。 4．碳素钢(WCA，WCB，WCC) 适用于工作温度在 -29～425℃之间的中高压阀门。中1 6Mn、30Mn工作温
度为-40～450℃之间，常用来替代ASTM A105。适用介质为饱和召-2：和过热蒸汽。高温和低温油品、液化气体、压缩空气、水、天然气等。 5．低温碳钢(1CB) 适用于工作温度在-46～345℃之间的低温阀门。 6.合金钢WC6、WC9适用于工作温度在-29～595℃之间的非腐蚀性介质的高温高压C5、C12适用于工作温度在-29～650℃之间的腐蚀性介质的高温高压阀门。 7.奥氏体不锈钢适用于工作温度在-196～600℃之 间的腐蚀性介质的阀门。 8.蒙乃尔合金主要适用于含氢氟酸介质的阀门中。 9.哈氏合金主要适用于稀硫酸等的强腐蚀性介质的阀门中。 10.钛合金主要适用于各种强腐蚀介质的阀门中。 11.铸造铜合金主要适用于工作温度在-27～200℃ 之间氧气管路和海水管路用的阀门中。 12.塑料、陶瓷这两材料都属于非金属材料。非金属材料阀门的最大特点是耐腐蚀性强甚至有金属材料阀门 所不能具备的优点。-般适用于公称压力尸N≤1．6MPa，工作温度不超过60℃的腐蚀性介质中，无毒塑料阀也适用于给水工业中。 2 阀门内件常用的材质
不锈钢的锻造工艺（马氏体、奥氏体）
一、奥氏体不锈钢的锻造 1.概述 奥氏体不锈钢的碳质量分数小于0.25%，铬的质量分数17~19%，镍的质量分数为 8%~18%，如12Cr18Ni9等。 为节镍，用锰或氮代替部分镍而获得的Cr-Ni-Mn或Cr-Ni-Mn-N不锈钢。 奥氏体不锈钢不发生组织转变，不能用热处理强化，只能通过热锻成形和再结晶获得高的强度。奥氏体不锈钢通常在固溶状态下使用，具有最佳的塑性、韧性、良好的加工成型性及良好的耐蚀性和抗氧化性，因此一般用于要求耐腐蚀、抗氧化或在较高温度下工作，对强度要求不高，以及在较低温度下使用的零部件。 奥氏体不锈钢在高温下晶粒易长大，但长大倾向不如铁素体不锈钢强烈。 2.锻造温度选择及加热要求 （1）变形温度选择：
奥氏体不锈钢的锻造加热温度受高温铁素体（α-相）形成温度的限制，加热温度过高，α-相铁素体的量会显著增多，使钢塑性降低，使塑性变形不均匀，在两相界面产生裂纹。因此奥氏体不锈钢的始锻温度一般控制在1150~1200℃。 为防止组织中因洗出碳化物使变形抗力增加，产生锻造裂纹。所以终锻温度不应太低，一般不低于850℃。 对于普通18-8型不锈钢始锻温度取1200℃，当含钼或含高硅则取低于1150℃，对于25-12型和25-20型，始锻温度不高于1150℃，终端温度不低于925℃。 （2）加热要求： 不锈钢导热性差，加热时要严格按照温度和速度进行：800℃下缓慢加热(0.3~0.5mm/min)，到920℃后可快速加热。 为确保耐蚀性，加热时应严格避免渗碳，因此奥氏体不锈钢不宜在还原性气氛或过分氧化气氛中加热，也不许火焰直接喷射在毛坯上，否则使钢增碳或使晶界区贫铬，提高钢的晶间腐蚀敏感性。 锻件在高温区停留时间不宜过长，否则易造成严重过氧化、元素贫化和晶粒粗化，具体可按锻压手册P217表2-3-15选择，一般不少于10~20min。
主要施工工艺、流程 根据本工程要求制作工期紧，表面不锈钢材质，雕塑造型为对称式造型，工艺要求线条流畅，造型尺寸精准，才能体现出雕塑严谨的造型特征。为保证工程质量，提快施工时间，结合本工程情况，我公司准备采用以下工艺方案施工。 一、基础工程施工流程 1、土方开挖→垫层→砼浇筑→基础支模、扎筋、浇筑砼→土方回填 1.1土方开挖施工方案 定位放线确定基础开挖尺寸后进行土方开挖。土方采用机械整体大开挖，自卸式装卸车运输弃置于建设单位指定的堆场。 1.2 基础开挖尺寸 按设计基础砼垫层尺寸，并周边预留300mm作施工操作面开挖基础。 1.3 基础开挖放坡 因无详细地勘资料。故按较为恶劣的情况考虑，土方开挖按1：0.75 放坡，正式地勘资料出来后作适当调整。 1.4开挖顺序 因属于异地施工，土方开挖时间尽量短时间完成，故采取双向同时开挖，土方分别集中集放于两侧空地。施工注意事项：土方开挖随挖随运轴线及整个基础基坑外0.8m范围内不堆土防止遇水垮塌。 1.5 土方开挖至设计标高20~30cm时复核开挖位置确定其正确后继续开挖至垫层顶标高时及时会同建设、设计、质监部门、监理验槽签字认定后及时浇筑垫层砼封闭，做到随挖随检，随验随浇，避免雨水、地水浸泡土质发生变化。 1.6土方开挖至设计标高后，及时浇筑砼垫层，并在基坑一边角设300×300×300净空尺寸的集水坑，集水坑周边采用120厚MU10红砖，M5水泥砂浆砌筑护边，基础施工期间水坑设一台一寸水泵排地表水。
2. 基础及基座模板施工方案 2.1基础模板采用组合钢模板并尽量使用大规格钢模板施工，局部连接处采用木模板关注，模板配制根据施工现场不同基础的设计尺寸，选定相应不同规格、模数的钢模，局部采用5cm厚木模，以确保基础外，观尺寸，基础上部预留柱采用钢管箍固定。 3. 基座表面干挂及贴面石材施工方案 3.1 采用膨胀螺栓固定4×4镀锌加厚角钢，挂件为国标304标准挂件结合AB胶干挂，石材转角部分采用碰角工艺，勾缝用云石胶均匀勾缝。 3.2 贴面凝土基层采用1：1-1.5水泥砂浆，并掺入水泥重量5%的801胶，厚4-6mm，经过24小时后用125水泥砂浆将墙面凹进较大处局部分层找平每层厚度不超过7mm终凝后用1：2.5水泥砂浆抹找平，然后用抹子抹平、划毛按中级抹灰要求进行平整度、垂直度和角度方正的检查，经验收合格后才进行贴面。 4、雕塑主体施工流程 4.1小样制作——原大雕塑泥塑放样——玻璃钢半成品雕塑翻制——不锈钢雕塑主体雕塑锻造——主体细部锻造——龙骨制作——锻造件焊接——予拼装——现场安装、焊接——表面处理。 雕塑创作步骤：雕塑是经过一步步的工作才能完成的一个系统工程，或称作品。和绘画比较，画家画完，作品也就成了。雕塑却还要经历许多步骤，有些是属于非艺术性的劳动，如翻石膏、玻璃钢模型等。 4.2 金属锻造：金属锻造要严格按照设计要求的材质、厚度等技术参数选材，由专业人员按照已经通过甲方认可的泥塑制成的玻璃钢雕塑1:1锻造，要求完全符合泥塑的尺寸，大小及艺术效果，必须在雕塑家的监督指导下完成，还得注意表面焊接面的技术处理。 4.3 龙骨制作：龙骨制作要注意防腐及焊缝质量。 4.4 表面处理：一般指表面打磨。要保证打磨后表面色泽一致，焊缝不明显。切不可有强烈反光效果。
常用不锈钢牌号
国际不锈钢标示方法美国钢铁学会是用三位数字来标示各种标准级的可锻不锈钢的。其中： ①奥氏体型不锈钢用200和300系列的数字标示， ②铁素体和马氏体型不锈钢用400系列的数字表示。例如，某些较普通的奥氏体不锈钢是以201、304、316以及310为标记， ③铁素体不锈钢是以430和446为标记，马氏体不锈钢是以410、420以及440C为标记，双相（奥氏体－铁素体）， ④不锈钢、沉淀硬化不锈钢以及含铁量低于50%的高合金通常是采用专利名称或商标命名。 4)．标准的分类和分级 4-1分级分类： ①国家标准GB ②行业标准YB ③地方标准④企业标准Q/CB 4-2 分类：①产品标准②包装标准③方法标准④基础标准 4-3 标准水平（分三级）：Y级：国际先进水平I级：国际一般水平H级：国内先进水平 4-4国标GB1220-84 不锈钢棒材（I级）GB4241-84 不锈钢焊接盘园（H 级）GB4356-84 不锈钢焊接盘园（I级）GB1270-80 材（I级）GB12771-91 不锈钢焊管（Y级）GB3280-84 不锈钢冷板（I级）GB4237-84 不锈钢热板（I级）GB4239-91 不锈钢冷带（I级）。
①321不锈钢 321化学成分：C：0.08 Si：1.00 Mn：2.00 P：0.045 S：0.030 Ni：9.00-12.00 Cr：17.00-19.00 Ti：5C-0.70 美国牌号为：321、S32100、TP321 日本牌号：SUS321 英国牌号：304S12、321920 德国牌号：X10CrNiTi189 奥氏体不锈钢相当于国产牌号0Cr18Ni10Ti 321不锈钢是Ni-Cr-Mo型奥氏体不锈钢，其性能与304非常相似，但是由于加入了金属钛，使其具有了更好的耐晶界腐蚀性及高温强度。由于添加金属钛，使其有效的控制了碳化铬的形成。 321不锈钢具有的优异的高温应力破断(Stress Rupture)性能及高温 抗蠕变性能(Creep Resistance)应力机械性能都优于304不锈钢。 行业应用： 应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件 1 . 石油废气燃烧管道 2 . 发动机排气管 3 .锅炉外壳，热交换器，加热炉部件 4 . 柴油机用消音部件 5 . 锅炉压力容器 6 . 化学品运输车 7 . 伸缩接头 8 . 燃炉管道及烘干机用螺旋焊管
常用不锈钢材料性能及用途介绍如下: 316不锈钢：耐蚀性和高温强度特别好，可在苛刻的条件下使用,加工硬化性好,无磁性。适于海水用设备、化学、染料、造纸、草酸、肥料生产设备、照相、食品工业、沿海设施等。 316L不锈钢：钢中添加Mo（2-3%），故耐蚀性和高温强度优良；SUS316L含碳量比SUS316低，因此，抗晶间腐蚀性比SUS316优良；高温蠕变强度高。可在苛刻的条件使用,加工硬化性好,无磁性。适于海水用设备、化学、染料、造纸、草酸、肥料生产设备、照相、食品工业、沿海设施等。 304不锈钢：具有良好的耐蚀性、耐热性、低温强度和机械性能,冲压弯曲等热加工性好,无热处理硬化现象,无磁性。广泛用于家庭用品（1、2类餐具）、橱柜、室内管线、热水器、锅炉、浴缸、汽车配件、医疗器具、建材、化学、食品工业、农业、船舶部件。 304L不锈钢:是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。用途最为广泛；耐蚀性和耐热性优良；低温强度和机械性能优良；单相奥氏体组织，无热处理硬化现象（无磁性，使用温度-196--800℃）。 304Cu不锈钢：以17Cr-7Ni-2Cu为基本组成的奥氏不锈钢；成形性优良，特别是拔丝和抗时效裂纹性好；耐腐蚀性与304相同。 303不锈钢和303Se不锈钢: 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。 309不锈钢、310不锈钢、314不锈钢: 镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。而309S和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。 301不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。 302不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。 302B不锈钢是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。 321不锈钢：在304不锈钢钢中添加Ti，故抗晶间腐蚀性优良；高温强度和高温抗氧性优良；成本高，加工性比SUS304不锈钢差。耐热材料、汽车、飞行器排气管管路，锅炉炉盖、管道,化学装置、热交换器。 200 系列—铬-镍-锰奥氏体不锈钢。 300 系列—铬-镍奥氏体不锈钢。 301—延展性好，用于成型产品。也可通过机速硬化。焊接性好。抗磨性和疲劳强度优于304不锈钢。302—耐腐蚀性同304，由于含碳相对要高因而强度更好。 303—通过添加少量的硫、磷使其较削加工。 304—即18/8不锈钢。GB牌号为0Cr18Ni9。 309—较之304有更好的耐温性。
不锈钢精密铸造工艺的特性 根据长期生产制做，在多次失败中总结出，比较合理的科学的新经验，加入一定量的稀土元素改善钢的合金质量。在电力、矿山、冶金等行业，物料的输送、输出、都是采用近距离、高压输送，管道承受着相当大的压力，并经受很严重的磨损，单一材质的管道很难满意此工况的要求。 2009年国内不锈钢精密铸造，不锈钢管件生产将被迫进入收缩状态，但是，投资的高增长将使得产能进一步扩大，对不锈钢精密铸造企业而言，2009年是一个十分痛苦而压抑之年，如果原材料成本能够大幅下降，还可以缓解钢企一定压力，无非开工率有所下降。还起细化晶粒作用，在表面形成保护膜，加入一定量Mo使合金在一定高温下，具有一定抗氧化作用，增加使用寿命。不锈钢精密铸造除含碳外一般还含有少量的硅、锰、硫、磷按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为建筑结构钢和机器制造结构钢两种；冲压所使用的模具称为冲压模具,简称冲模.冲模是将材料(金属或非金属)批量加工成所需冲件的专用工具.冲模在冲压中至关重要,没有符合要求的冲模,批量冲压生产就难以进行；没有先进的冲模,先进的冲压工艺就无法实现. 不锈钢精密铸造的高频焊接正是利用交流电的趋肤效应和邻近效应,钢材经滚压成型后,形成一个截面断开的圆形管坯,在管坯内靠近感应线圈中心附近旋转一个或一组阻抗器(磁棒),阻抗器与管坯开口处形成一个电磁感应回路,在趋肤效应和邻近效应的作用下,管坯开口处边缘产生强大而集中的热效应,使焊缝边缘迅速加热到焊接所需温度经压辊挤压后,熔融状态的金属实现晶间接合,冷却后形成一条牢固的对接焊缝. 不锈钢精密铸造高频焊接是根据电磁感应原理和交流电荷在导体中的趋肤效应,邻近效应和涡流热效应,使焊缝边缘的钢材局部加热到熔融状态,经滚轮的挤压,使对接焊缝实现晶间接合,从而达到焊缝焊接的目的.高频焊是一种感应焊(或压力接触焊),它无需焊缝填充料,无焊接飞溅,焊接热影响区窄,焊接成型美观,焊接机械性能良好等优点,因此在钢管的生产中受到广泛的应用 要想完成一件精密铸造产品所需的工序很复杂，首先制模→熔炼（温度1600℃）→浇注→振壳→切割（切割浇口）→粗磨（磨去浇口）→酸洗(目的：去除铸造氧化皮酸洗液：硝酸50%、氢氟
