任务书
一、课程设计的目的
1．熟悉SystemView 仿真环境并能在其环境下了解并掌握通信系统的一般设
计方法，具备初步的独立设计能力；
2．提高综合运用所学理论知识独立分析和解决问题的能力。
二、课程设计的原理
使用一个8位移位寄存器的前7位和3个非门构成检测电路，加法器的输
出经过判决器检测出大于6的单峰脉冲。数据流简单地用了一个100Hz 的PN 序
列代替，时钟信号的频率与PN 数据流的速率一样也为100Hz 。
SystemView 是美国Elanix 公司推出的基于个人计算机WindoWS 环境的动
态通信系统仿真工具，它可用于DSP 信号处理、滤波器设计以及复杂的通信系统
数学模型的建立和仿真分析．它的用户界面友好，分析窗口功能强大，用户只需
用鼠标点击图符库中的相应图符就能完成各种系统的搭建、设计和仿真分析。
（1）巴克码
巴克码是一种具有特殊规律的二进制码字，是一种非周期序列，它的特殊
规律是：若一个n 位的巴克码，每个码元只可能取值+1或-1，它的局部自相关
函数为
)
(0)0(1)0)(1n j n j j n x x j R j
i j n i i >=<<±===+-=∑（ (1) 从式（1）中可以看到巴克码计算的局部自相关函数R （j ）具有尖锐单峰特性，
从后面的分析同样可以看出，它的识别器结构非常简单。目前只搜索到10组巴
克码，其码组最大长度为13，全部列在下表中。表中+表示+1，–表示–1。
表2.1巴克码对应表
巴克码识别器的电路框图如图1所示，它由7级移位寄存器、相加电路和判决
电路等组成[9]。移位寄存器输出联线与巴克码组l 1 l一1—1 1—1相对应，可从“1”端输出，也可从?0端输出．它实现对输入的巴克码的相关运算．
当输入的码字1存人移位寄存器时，“1”端的输出为高电平，设其为+1，而“0”端的输出为低电平，设其为0(或一1)；反之，当输入的码字一1存人移位寄存器时，“0”端的输出为高电平+1，?1端的输出为低电平0(或一1)．由于各移位寄存器输出端的接法和巴克码的规律一致，这样，如果输人移位寄存器的数字有一位或多位与对应的巴克码位不同，则该位就输出低电平0(或一1)，所以将移位寄存器的各位相加时其和就一定会小于7I而只有输入为巴克码时，7级移位寄存器的输出端都为+1，相加器才可能输出7．若将判决器的判决电平设置为6．5，那么就只有与巴克码组完全相同的序列输入时，判决器才有输出，从而可以识别出巴克码组．
三、各具体模块实现及调试过程
(1)巴克码发生器
SystemView在通信图符库中给出了一个PN码发生器的图符。只需在该图符的输入端加入一定频率的时钟信号，给出相应的移位寄存器长度、反馈系数（或抽头）和起始种子（Seed）便可得到所需的PN序列。下面具体介绍伪随机(PN)序列生成原理。
伪随机(PN)序列:可预先确定的，且可以重复地生产和复制的又具有某种随机序列的随机特性（即统计特性）的确定的序列。
伪随机序列系列具有良好的随机性和自相关性，并且有预先的可确定性和可重复性。最常见的二进制PN 序列是最大长度线性移位寄存器序列，简称x 序列[3]，它是由一个线性反馈的m 级移位寄存器生成的。所谓线性反馈，是指反馈函数中仅包含模2 加运算而不含非线性运算。m 级移位寄存器共有2m 个状态，除去全0状态外有2m-1 种状态，因此它能产生的最大长度的码序列为2m-1位。
这样生成的x 序列是一个以H=2m-1为周期的循环序列。
(2)检测模块原理
在数字通信中，一般使用伪随机序列信号作为训练序列，用来模拟带有巴克码的数据流。伪随机序列信号：产生一个按设定速率，由不同电平幅度脉冲组成的伪随机序列（PN）信号。伪随机序列信号源参数设置：频率一般定义为100Hz.
(3)调试过程
A.起始和终止时间决定了系统运行的时间，终止时间值要大于起始时间值；
B.采样点数即系统仿真过程中采样总点数，其基本运算关系为：
采样点数=(终止时间－起始时间)×采样速率＋1
根据这个关系式，采样速率不变时，系统将遵循以下规则：
a.如果改变采样点数，系统不改变起始时间，但会根据新的采样间隔修改终止时间。
b.如果对起始时间和终止时间中的一个或全部修改，采样点数会自动修改。
c.采样点数只能是整数，若不是整数，系统将取近似整数值。如果不修改，系统会一直保持固定的采样点数。
C.采样速率/采样间隔控制着时间步长，这2个值相互关联，改变其中一个，系统会自动修改另一个。因为SystemView是基于数字信号处理的模型分析软件，所以不论是模拟系统还是数字系统，SystemView都要执行数字化处理。采样率必须定义为该系统最高频率的3～4倍。
D.频率分辨率是对数据进行Fourier变换时，根据时间序列得到的频率分辨率，运算关系为：频率分辨率=采样率/采样点数
从信号源图符库、通信图符库、逻辑图符库和信号接受器图符库中选取满足需要的功能模块，并将它们拖到设计窗口中，然后进行正确的连线，就完成了系统的组建．按设计要求组建的巴克码识别器仿真电路模型如图1所示。
(4)图形分析
3.2. PN模块产生的随机信号
系统数据波形，时钟信号波形，巴克码波形已在前些节叙述，为了便于对照观察，以下介绍不同时刻仿真的巴克码检测器检测单峰脉冲、数据与时钟的波形覆盖图。如图3.6所示，此刻在含有巴克码的数据码中恰好只出现一个单峰脉冲，
达到正确同步检测单峰脉冲要求。
图3..3 用于移位寄存器的时钟信号
而有时仿真得到如图3.2和3.5所示输出信号图，可以看到在同步脉冲前面出现了一组应数据代码与巴克码相同产生的伪同步信号。这是因为无论选用何种巴克码始终存在与同步码组码元序列相同的数据码组。所以使用巴克码组作为帧同步信号，和后面群同步保护讲到的同步码的保护，以实现正确的帧同步，避免伪同步的发生。一般通过判断前后多个同步脉冲的出现周期来剔除伪同步信号。这问题在后面群同步保护时再进一步论述。
图3.4 抽样求和得到的波形
如果仿真输出的波形如图3.5所示，看不到单峰脉冲，属于漏同步现象，可以重复仿真或加大仿真的采样点数，直到观察到单峰脉冲为止。重复仿真可达到如上图3.5所示的效果，即达到正确同步检测单峰脉冲要求。而加大仿真的采样点数，生成波形也可以达到要求。
图3.5判决后得到的最终结果
通过以上不同时刻仿真的巴克码检测器检测单峰脉冲、数据与时钟的波形覆盖图的分析，证实了应用SystemView系统仿真出巴克码识别器，检测识别同步单峰脉冲是可行的。
重复仿真后巴克码识别输出波形图变成如3.5所示
图3.2,图3.3,图3.4 图3.5检测器检测巴克码、时钟与求和的波形及检测输出的波形图其中检测器检测单峰脉冲波形频谱为如图所示的巴克码识别输出波形频谱。其中检测器检测单峰脉冲波形频谱为重复仿真后，如图D所示的巴克码识别输出波形频谱。
通过以上不同时刻仿真的巴克码检测器检测单峰脉冲、数据与时钟的波形覆盖图的对照观察，看出频谱平稳有规律，失真极小，这也正是数字通信的优点之一。
通过运用SystemView系统成功地仿真出巴克码识别器，检测识别出同步单峰脉冲，为帧同步的实现提供了必要条件，这就证明了基于SystemView的巴克
码识别器的仿真的可行性和有效性。
四、结果分析及比较。
在这次课程设计中，使用仿真和设计软件SystemView对巴克码识别器进行了仿真和原理图设计，仿真的波形结果也证明了利用该软件实现巴克码识别器的可行性和有效性，给最终的硬件实现提供了良好的理论基础。通过本次课程设计可以了解到，SystemView这款软件确实可以对硬件仿真具有很好的软件实现作用，通过它的硬件仿真波形可以对硬件的理论实现具有很好的借鉴和技术支持的作用，而在此次课程设计中这款软件对巴克码波形的仿真也十分的接近示波器的理想波形，可见它确实具有良好的硬件仿真能力。
五、总结及体会。
通过本次课程设计，我的实践动手能力有所增强，对专业软件SystemView 的使用技巧和熟练度有很大的提升。在软件使用过程中我不断的熟练这款以前并不熟练的软件，慢慢的掌握它的主要功能，发现它使用起来很简单，主要难点在于器件参数的设置。很多时候都是参数的设定不对，而波形便改变很大。前后的差异相当明显，器件的参数设定才是最关键的影响波形结果的因素。
六、参考文献
[1]樊昌信，曹丽娜，《通信原理》，北京:国防工业出版, 2007.1
[2]杨建华，《通信原理实验指导》，北京:国防工业出版社,2007.5
[3]青松，程岱松，武建华，《数字通信系统的System View仿真与分析》，北京航空航天大学出版社, 2003
***************** 实践教学 ***************** 兰州理工大学 计算机与通信学院 2013年秋季学期 通信系统综合训练 题目：巴克码识别器的设计与仿真 专业班级： 姓名： 学号： 指导教师：彭铎 成绩：
摘要 巴克码是一种具有特殊规律的二进制码组，它是一种非周期序列。是目前已找到的最常用的群同步码字之一。它具有尖锐的自相关特性，便于与随机的数字信息相区别，易于识别，出现伪同步的可能性小。 本次课程设计是在掌握群同步码巴克码的基础上，利用MATLAB完成对巴克码识别器的设计。 关键字：巴克码识别器，MATLAB
目录 前言 (1) 1．基本原理 (2) 1.1目的及意义 (2) 1.2群同步 (2) 1.3巴克码 (3) 1.4系统设计框图 (3) 1.5MATLAB仿真软件 (4) 2．系统分析 (6) 2.1巴克码的发生 (6) 2.2巴克码的判决 (7) 2.3巴克码的同步 (8) 2.4群同步码 (9) 2.5移位寄存器 (10) 2.6同步字符的识别性能 (11) 3．系统设计与调试 (13) 3.1设计思路 (13) 3.2调试结果： (14) 设计总结 (16) 参考文献 (17) 致谢 (18) 附录 (19)
前言 同步是通信系统中一个重要的实际问题。通信系统中的同步可分为载波同步、位同步、帧同步等几大类。在通信系统中，同步具有相当重要的地位。通信系统能否有效地、可靠地工作，很大程度上依赖于有无良好的同步系统。因此，如何使系统同步，如何保持同步，成为现代数字通信系统设计者所面临的重要课题。 在数字通信时，一般总是以一定数目的码元组成一个个的“字”或“句”，即组成一个个的“群”进行传输的。因此，在接收这些数字流时，同样也必须知道这些“字”、“句”的起止时刻，在接收端产生与“字”、“句”起止时刻相一致的定时脉冲序列，统称为群同步或帧同步。群同步信号的频率很容易由位同步信号经分频而得出。但是，每个群的开头和末尾时刻却无法由分频器的输出决定。群同步的任务就是在位同步信息的基础上，识别出数字信息群（“字”或“句”）的起止时刻，或者说给出每个群的“开头”和“末尾”时刻。 为了实现群同步，可以在数字信息流中插入一些特殊码字作为每个群的头尾标记，这些特殊的码字应该在信息码元序列中不会出现，或者是偶然可能出现，但不会重复出现，此时只要将这个特殊码字连发几次，收端就能识别出来，接收端根据这些特殊码字就可以实现群同步。在数字通信系统中，实现帧同步的方法通常有两种：插入特殊码字实现群同步的方法有两种，即连贯式插入法和间隔式插入法。 作群同步码字用的特殊码字首先应该具有尖锐单峰特性的局部自相关特性，其次这个特殊码字在信息码元序列中不易出现以便识别，最后群同步识别器需要尽量简单。巴克码是目前已经找到的最常用的群同步码字之一。
EDA实验报告 姓名： 学号： 班级：
实验14选1数据选择器的设计 一、实验目的 1．学习EDA软件的基本操作。 2．学习使用原理图进行设计输入。 3．初步掌握器件设计输入、编译、仿真和编程的过程。 4．学习实验开发系统的使用方法。 二、实验仪器与器材 1．EDA开发软件一套 2．微机一台 3．实验开发系统一台 4．打印机一台 三、实验说明 本实验通过使用基本门电路完成4选1数据选择器的设计，初步掌握EDA设计方法中的设计输入、编译、综合、仿真和编程的过程。实验结果可通过实验开发系统验证，在实验开发系统上选择高、低电平开关作为输入，选择发光二极管显示输出电平值。 本实验使用Quartus II 软件作为设计工具，要求熟悉Quartus II 软件的使用环境和基本操作，如设计输入、编译和适配的过程等。 实验中的设计文件要求用原理图方法输入，实验时，注意原理图编辑器的使用方法。例如，元件、连线、网络名的放置方法和放大、缩小、存盘、退出等命令的使用。学会管脚锁定以及编程下载的方法等。 四、实验要求 1．完成4选1数据选择器的原理图输入并进行编译； 2．对设计的电路进行仿真验证； 3．编程下载并在实验开发系统上验证设计结果。 五、实验结果 4选1数据选择器的原理图： 仿真波形图：
管脚分配：
实验2 四位比较器 一、实验目的 1．设计四位二进制码比较器，并在实验开发系统上验证。 2．学习层次化设计方法。 二、实验仪器与器材 1．EDA 开发软件 一套 2．微机 一台 3．实验开发系统 一台 4．打印机 一台 5．其它器件与材料 若干 三、实验说明 本实验实现两个4位二进制码的比较器，输入为两个4位二进制码0123A A A A 和 0123B B B B ，输出为M （A=B ），G （A>B ）和L （A通信原理实验指导期末考试讲解
实验一CPLD可编程数字信号发生器实验 一、实验目的 1、熟悉各种时钟信号的特点及波形。 2、熟悉各种数字信号的特点及波形。 二、实验内容 1、熟悉CPLD可编程信号发生器各测量点波形。 2、测量并分析各测量点波形及数据。 3、学习CPLD可编程器件的编程操作。 三、实验器材 1、信号源模块一块 2、连接线若干 3、20M双踪示波器一台 四、实验原理 CPLD可编程模块用来产生实验系统所需要的各种时钟信号和各种数字信号。它由CPLD 可编程器件ALTERA公司的EPM240T100C5、下载接口电路和一块晶振组成。晶振JZ1用来产生系统内的32.768MHz主时钟。 1、CPLD数字信号发生器 包含以下五部分： 1)时钟信号产生电路 将晶振产生的32.768MH Z时钟送入CPLD内计数器进行分频，生成实验所需的时钟信号。通过拨码开关S4和S5来改变时钟频率。有两组时钟输出，输出点为“CLK1”和“CLK2”，S4控制“CLK1”输出时钟的频率，S5控制“CLK2”输出时钟的频率。 2)伪随机序列产生电路 通常产生伪随机序列的电路为一反馈移存器。它又可分为线性反馈移存器和非线性反馈移存器两类。由线性反馈移存器产生出的周期最长的二进制数字序列称为最大长度线性反馈移存器序列，通常简称为m序列。
以15位m 序列为例，说明m 序列产生原理。 在图1-1中示出一个4级反馈移存器。若其初始状态为（0123,,,a a a a ）＝（1,1,1,1），则在移位一次时1a 和0a 模2相加产生新的输入4110a =⊕=，新的状态变为（1234,,,a a a a ）＝（0,1,1,1），这样移位15次后又回到初始状态（1,1,1,1）。不难看出，若初始状态为全“0”,即“0,0,0,0”，则移位后得到的仍然为全“0”状态。这就意味着在这种反馈寄存器中应避免出现全“0”状态，不然移位寄存器的状态将不会改变。因为4级移存器共有24 =16种可能的不同状态。除全“0”状态外，剩下15种状态可用，即由任何4级反馈移存器产生的序列的周期最长为15。 a 3 a 2 a 1 a 0 + 输出 图1-1 15位m 序列产生 信号源产生一个15位的m 序列，由“PN ”端口输出，可根据需要生成不同频率的伪随机码，码型为111100010011010，频率由S4控制，对应关系如表1-2所示。 3) 帧同步信号产生电路 信号源产生8K 帧同步信号，用作脉冲编码调制的帧同步输入，由“FS ”输出。 4) NRZ 码复用电路以及码选信号产生电路 码选信号产生电路：主要用于8选1电路的码选信号；NRZ 码复用电路：将三路八位串行信号送入CPLD ，进行固定速率时分复用，复用输出一路24位NRZ 码，输出端口为“NRZ ”，码速率由拨码开关S5控制，对应关系见表1-2。 5) 终端接收解复用电路 将NRZ 码（从“NRZIN ”输入）、位同步时钟（从“BS ”输入）和帧同步信号（从“FSIN ”输入）送入CPLD ，进行解复用，将串行码转换为并行码，输出到终端光条（U6和U4）显示。 2、 24位NRZ 码产生电路 本单元产生NRZ 信号，信号速率根据输入时钟不同自行选择，帧结构如图1-2所示。帧长为24位，其中首位无定义（本实验系统将首位固定为0），第2位到第8位是帧同步码（7位巴克码1110010），另外16位为2路数据信号，每路8位。此NRZ 信号为集中插入帧同步
摘要：单片机主要面对的是测控对象，突出的是控制功能，所以它从功能和形态上来说都是应测控领域应用的要求而诞生的。随着单片机技术的发展，它在芯片内部集成了许多面对测控对象的接口电路，如ADC、DAC、高速I/O接口、脉冲宽度调制器（Pulse Width Modulator，PWM）、监视定时器（Watch Dog Timer，WDT）等。这些对外电路及外设接口已经突破了微型计算机传统的体系结构，所以单片机也称为微控制器（Micro Controller）。 关键词：中央处理器；随机存储器；只读存储器
引言：一般函数发生器是由硬件组成的，它的输出频率范围宽，各项指标高，性能优良，因而在对输出波形要求较高的地方被广泛应用，这种仪器的缺点是电路复杂，成本高，输出波形种类不多，不够灵活。在对波形指标要求不高，频率要求较低的场合，可以用单片机构成一个波形发生器。产生所需要的各种波形，这样的函数发生器靠软件产生各种波形，小巧灵活，便于修改，且成本低廉，容易实现。 1设计概述 1.1 课程设计的目的 通过对本课题的设计，掌握A/D,D/A转换的应用，用单片机产生各种波形的方法及改变波形频率的方法。熟悉单片机应用系统的设计以及软硬件的调试。单片机本身并没有开发能力，必须借助开发工具即硬件开发环境才能进行开发。单片机的硬件开发环境有PC机、编程器和仿真机等。 1.2 设计的内容、要求 设计一个简易波形发生器，要求该系统能通过开关或按钮有选择性的输出正弦波、三角波、方波、及阶梯波等四种波形，并且这四种波形的频率均可通过输入电位器在一定范围内调节。 对于四种波形的切换，用两个开关的四种状态来表示（或用按钮）。选用常用的A/D转换芯片0809来实现模拟量的输入。D/A转换器选用0832来输出波形。
专业综合 课程设计报告 课设题目：雷达波形模糊图 学院：信息与电气工程学院 专业：电子信息工程 班级： 姓名： 学号： 指导教师： 哈尔滨工业大学（威海） 2013年11月28日 一、设计任务 模糊函数是对雷达信号进行分析研究和波形设计的有效工具, 是雷达信号理论中极为重要的一个概念。模糊函数最初是在研究雷达分辨力问题时提出的, 并从衡量两个不同距离和不同径向速度目标的分辨度出发提出了模糊函数的定义。但模糊函数不仅可以说明分辨力, 还可以说明测量精度、测量模糊度以及抗
干扰状况等问题。雷达信号的模糊函数与雷达信息的提取紧密相关, 它不仅涉及了雷达的精度, 还涉及了雷达的抗干扰、自适应以及雷达信号的处理方式。本次课程设计目标是：画出某线性调频和相位编码信号的模糊图；根据模糊图分析多普勒频移对匹配滤波的影响；产生雷达回波数据并匹配滤波，根据仿真结果分析各参数对匹配滤波结果的影响。 二、 方案设计 设计某线性调频和相位编码信号 线性调频波形的定义为 ()?? ? ??=2cos t t x τβπ τ≤≤t 0 （1） 使用复数表达式，有 ()()t j t j e e t x θτ πβ==/2 τ≤≤t 0 （2） 该波形的瞬时频率是相位函数的微分 ()()t dt t d t F i τ βθπ==21 （3） 假设0>β，在s τ的脉宽内()t F i 线性地扫过了整个Hz β带宽。当βτ=50时，()t F 就是一个线性调频波。 画出其模糊图并分析模糊图的特征 模糊函数是波形设计与分析的工具，它可以方便地刻画波形与对应匹配滤波器的特征。模糊函数在分析分辨率、副瓣性能，以及多普勒和距离模糊方面非常有用，另外也可以用于对距离-多普勒耦合的分析。 考虑当输入为多普勒频移响应想()()t F j t x D π2ex p 时波形()t x 的匹配滤波器输出。同时，假设滤波器具有单位增益（1=α），并且设计为在0=M T 时达到峰值。这仅仅意味着滤波器输出端的时间轴与目标距离期望的峰值输出时间相关。滤波器的输出为 ()()),(?)()2ex p(;*D D D F t A ds t s x s F j s x F t y ≡-=?∞ ∞ -π （4） 将其定义为复模糊函数，即),(?D F t A 的幅度函数，即 ),(?),(D D F t A F t A ≡ （5） 它是二变量函数：一个是相对于期望匹配滤波峰值输出的时延，另一个是为滤波 器设计的多普勒频移与实际接收的回波的多普勒频移之间的失配。 雷达信号的时间频率二维模糊函数定义为： dt e T t x t x F T y t F i d d d d d π2*)()(),(?∞ ∞ -+= （6） 上式不是模糊函数的唯一形式，为了分析方便，模糊函数还可以写成卷积形式，
1 巴克码简介 1.1巴克码简介 巴克码主要用于通信系统中的帧同步，其特点是具有尖锐的自相关函数，便于与随机的数字信息 相区别，易于识别，出现伪同步的可能性小。巴克码是一种具有特殊规律的二进制码组，它是一种非周期序列。一个n 位的巴克码组为{ ， ：， ，. ，}，其中 的取值是+1或一1，其局部自相关函数为： ()i i+j 10x x 0,1,100n j i n j R j j n j n ===??==+-<
图1.1 巴克码发生器设计原理图 MATLAB软件概述 MATLAB是矩阵实验室（Matrix Laboratory）的简称，是美国MathWorks公司出品的商业数学软件，用于算法开发、数据可视化、数据分析以及数值计算的高级技术计算语言和交互式环境，主要包括MATLAB和Simulink两大部分。 MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。 MATLAB和Mathematica、Maple并称为三大数学软件。它在数学类科技应用软件中在数值计算方面首屈一指。MATLAB可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。 MATLAB的基本数据单位是矩阵，它的指令表达式与数学、工程中常用的形式十分相似，故用MATLAB来解算问题要比用C，FORTRAN等语言完成相同的事情简捷得多，并且MATLAB也吸收了像Maple等软件的优点,使MATLAB成为一个强大的数学软件。在新的版本中也加入了对C，FORTRAN，C++ ，JAVA的支持。可以直接调用,用户也可以将自己编写的实用程序导入到MATLAB函数库中方便自己以后调用，此外许多的MATLAB爱好者都编写了一些经典的程序，用户可以直接进行下载就可以用。
电子信息工程学院 硬件课程设计实验室课程设计报告题目：波形发生器设计 年级：13级 专业：电子信息工程学院学号：201321111126 学生姓名：覃凤素 指导教师：罗伟华 2015年11月1日
波形发生器设计 波形发生器亦称函数发生器，作为实验信号源，是现今各种电子电路实验设计应用中必不可少的仪器设备之一。 波形发生器一般是指能自动产生方波、三角波、正弦波等电压波形的电路。产生方波、三角波、正弦波的方案有多种，如先产生正弦波，再通过运算电路将正弦波转化为方波，经过积分电路将其转化为三角波，或者是先产生方波-三角波，再将三角波变为正弦波。本课程所设计电路采用第二种方法，利用集成运放构成的比较器和电容的充放电，实现集成运放的周期性翻转，从而在输出端产生一个方波。再经过积分电路产生三角波，最后通过正弦波转换电路形成正弦波。 一、设计要求： （1） 设计一套函数信号发生器，能自动产生方波、三角波、正弦波等电压波形； （2） 输出信号的频率要求可调； （3） 根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； （4） 在面包板上搭出电路，最后在电路板上焊出来； （5） 测出静态工作点并记录； （6） 给出分析过程、电路图和记录的波形。 扩展部分： （1）产生一组锯齿波，频率范围为10Hz~100Hz ， V V 8p -p =； （2）将方波—三角波发生器电路改成矩形波—锯齿波发生器，给出设计电路，并记录波形。 二、技术指标 （1） 频率范围：100Hz~1kHz,1kHz~10kHz ； （2） 输出电压：方波V V 24p -p ≤，三角波V V 6p -p =，正弦波V V 1p -p ≥； （3） 波形特性：方波s t μ30r < (1kHz ，最大输出时)，三角波%2V <γ ，正弦波y~<2%。 三、选材： 元器件：ua741 2个，3DG130 4个，电阻，电容，二极管 仪器仪表： 直流稳压电源，电烙铁，万用表和双踪示波器 四、方案论证 方案一：用RC 桥式正弦波振荡器产生正弦波，经过滞回比较器输出方波，方波在经过积分器得到三角波。
目录 1 引言 (1) 1.1 题目要求及分析 (1) 1.1.1 示意图 (1) 1.2 设计要求 (1) 2 波形发生器系统设计方案 (2) 2.1 方案的设计思路 (2) 2.2 设计框图及系统介绍 (2) 2.3 选择合适的设计方案 (2) 3 主要硬件电路及器件介绍 (4) 3.1 80C51单片机 (4) 3.2 DAC0832 (5) 3.3 数码显示管 (6) 4 系统的硬件设计 (8) 4.1 硬件原理框图 (8) 4.2 89C51系统设计 (8) 4.3 时钟电路 (9) 4.4 复位电路 (9) 4.5 键盘接口电路 (10) 4.7 数模转换器 (11) 5 系统软件设计 (12) 5.1 流程图： (12) 5.2 产生波形图 (12) 5.2.1 正弦波 (12) 5.2.2 三角波 (13) 5.2.3 方波 (14) 6 结论 (16) 主要参考文献 (17) 致谢...................................................... 错误！未定义书签。
1引言 1.1题目要求及分析 题目：基于51单片机的波形发生器设计，即由51单片机控制产生正弦波、方波、三角波等的多种波形。 1.1.1示意图 图1：系统流程示意图 1.2设计要求 (1) 系统具有产生正弦波、三角波、方波三种周期性波形的功能。 (2) 用键盘控制上述三种波形（同周期）的生成，以及由基波和它的谐波（5次以下）线性组合的波形。 (3) 系统具有存储波形功能。 (4) 系统输出波形的频率范围为1Hz～1MHz，重复频率可调，频率步进间隔≤100Hz，非正弦波的频率按照10次谐波来计算。 (5) 系统输出波形幅度范围0～5V。 (6) 系统具有显示输出波形的类型、重复频率和幅度的功能。
课程设计报告 课题名称帧同步提取 学院 专业 班级 学号 姓名 指导教师 定稿日期： 2014 年 06月13 日
目录 摘要 (1) 一、前言 (2) 1.1 CDMA帧同步背景 (2) 二、帧同步提取基本原理 (3) 2.1 CDMA含义 (3) 2.2基本原理 (3) 2.2.1发端用户数据成帧 (3) 2.2.2 收端帧同步提取 (3) 三、帧同步提取设计 (6) 3.1课程设计分析 (6) 3.2帧同步提取测试设计步骤 (7) 3.2.1实验箱设置 (7) 3.2.2“发端数据成帧”测量步骤 (7) 3.3单片机程序流程图如下 (9) 四、帧同步提取测试结果 (10) 4.1课程设计实物链接图 (10) 4.2“发端数据成帧”实验过程 (10) 4.3实测收端帧同步误码： (11) 五、课设总结 (12) 参考文献 (13) 附录（源程序） (14)
摘要 在当今这个信息高速发展的时代，移动通信已经成为生活中不可或缺的一部分。在移动环境下点对点的传输问题已经得到解决，那么对于给定资源应该采用什么多址技术使得有限的资源能传输更大容量的信息？移动通信系统的发展经历了第一代模拟移动通信系统、第二代数字移动通信系统和第三代移动通信系统（IMT-2000）。第一代移动通信系统包括AMPS、TACS和NMT等体制。第二代数字移动通信系统包括GSM、IS-136(DAMPS)、PDC、IS-95等体制。一个典型的数字蜂窝移动通信系统包括：移动台（MS）、基站分系统（BSS）、移动交换中心（MSC）、原籍（归属）位置寄存器（HLR）、访问位置寄存器(VLR)、设备标识寄存器（EIR）、认证中心（AUC）和操作维护中心（OMC）。而这其中，多址技术便主要解决众多用户如何高效共享给定频谱资源的问题。常规的多址方式有三种：频分多址（FDMA）、时分多址（TDMA）和码分多址（CDMA）。数字通信时，一般总是以一定数目的码元组成一个个的“字”或“句”，即组成一个个的“群”进行传输，因此群同步信号的频率很容易由位同步信号经分频而得出，但是每群的开头和末尾时刻却无法由分频器的输出决定。群同步的任务就是要给出这个“开头”和“末尾”的时刻。群同步有时也称为帧同步。本次课程设计主要研究帧同步的提取及实现方法。 关键词：CDMA 帧同步移动通信
运放组成的波形发生器电 路设计 This model paper was revised by the Standardization Office on December 10, 2020
运放组成的波形发生器电路设计、装配与调试 1． 运放组成的波形发生器的单元电路 运放的二个应用：⑴ 线性应用-RC 正弦波振荡器 ⑵ 非线性应用-滞回比较器 ⑴ RC 正弦波振荡器 RC 桥式振荡电路如图3-9所示。 图3-9 RC 桥式振荡电路 RC 桥式振荡电路由二部分组成： ① 同相放大器，如图3-9（a ）所示。 ② RC 串并联网络，如图3-9（b ）所示。 或图3-9（c ）所示，RC 串并联网络与同相放大器反馈支路组成桥式电路。 同相放大器的输出电压uo 作为RC 串并联网络的输入电压，而将RC 串并联网络的输出电压作为放大器的输入电压，当f=f 0时, RC 串并联网络的相位移为零，放大器是同相放大器，电路的总相位移是零，满足相位平衡条件，而对于其他频率的信号，RC 串并联网络的相位移不为零，不满足相位平衡条件。由于RC 串并联网络在 f=f 0 时的传输系数F ＝1/3，因此要求放大器的总电压增益Au 应大于3，这对于集成运放组成的同相放大器来说是很容易满足的。由R 1、R f 、V 1、V 2及R 2构成负反馈支路，它与集成运放形成了同相输入比例运算放大器。 只要适当选择R f 与R 1的比值， 就能实现Au>3的要求。其中，Ｖ1、Ｖ2和R 2是实现自动稳幅的限幅电路。 1 1R R A f u + =RC f π210=
① 振荡原理 RC 桥式振荡电路如图3-9所示。根据自激振荡的条件，φ=φa+Φf=2πn ，其中RC 串并联网络作为反馈电路，当f=fo 时，φf=0°，所以放大器的相移应为φa=0°，即可用一个同相输入的运算放大器组成。又因为当f=fo 时，F=1/3，所以放大电路的放大倍数A ≥3。起振时A>3，起振后若只依靠晶体管的非线性来稳幅，波形顶部容易失真。为了改善输出波形，通常引入负反馈电路。其振荡频率由RC 串并联网络决定，图3-9（c ）为RC 桥式振荡电路的桥式画法。RC 串并联网络及负反馈电路中的Rf+'2 R 、R1正好构成电桥四臂，这就是桥式振荡器名称的由来。在RC 串并联网络中， 取C C C R R R ====2121， 当虚部为零，即)/(11221C R C R ωω=时，3/1=F ② 稳幅原理 V 1、V 2和R 2是实现自动稳幅的限幅电路。V 1、V 2仅一只导通，导通的二极管和R 2并联等 效电阻为'2R 。根据同相放大器的放大倍数计算公式：1 ' 2 1R R R A f ++=可知输出电压幅度与 '2 R 有关。 )1()1(1 11111// 1 2 121211222211 222 2122 22 2221 11C R C R j R R C C C R j R C j R C R j R Z Z Z U U F C R j R C j R Z C j R Z o f ωωωωωωωω-+++ =++ ++= +==+= =+=?? ?

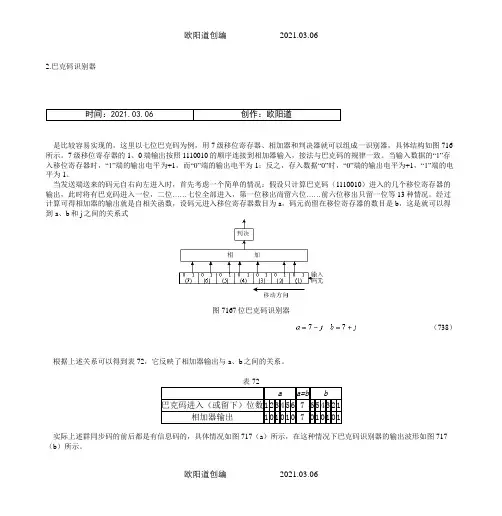

2.巴克码识别器 巴克码识别器是比较容易实现的，这里以七位巴克码为例，用7级移位寄存器、相加器和判决器就可以组成一识别器，具体结构如图7-16所示。7级移位寄存器的1、0端输出按照1110010的顺序连接到相加器输入，接法与巴克码的规律一致。当输入数据的“1”存入移位寄存器时，“1”端的输出电平为+1，而“0”端的输出电平为-1；反之，存入数据“0”时，“0”端的输出电平为+1，“1”端的电平为-1。 当发送端送来的码元自右向左进入时，首先考虑一个简单的情况：假设只计算巴克码（1110010）进入的几个移位寄存器的输出，此时将有巴克码进入一位，二位……七位全部进入，第一位移出尚留六位……前六位移出只留一位等13种情况。经过计算可得相加器的输出就是自相关函数，设码元进入移位寄存器数目为a，码元尚留在移位寄存器的数目是b，这是就可以得到a、b和j之间的关系式 图7-167位巴克码识别器 （7-38） 根据上述关系可以得到表7-2，它反映了相加器输出与a、b之间的关系。 表7-2 实际上述群同步码的前后都是有信息码的，具体情况如图7-17（a）所示，在这种情况下巴克码识别器的输出波形如图7-17（b）所示。
