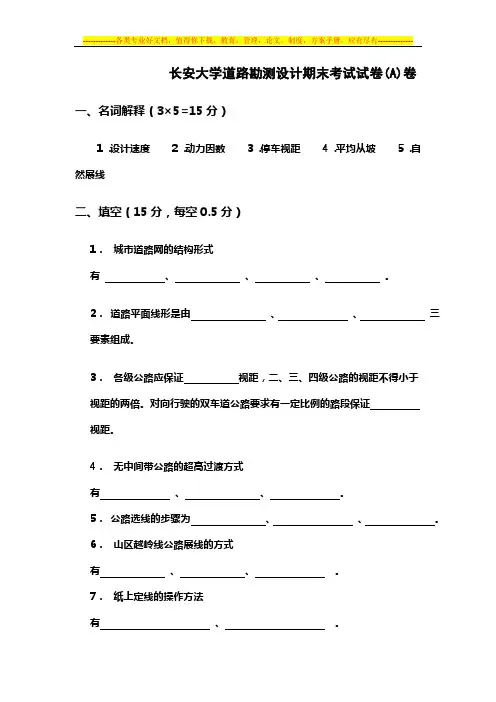

长安大学道路勘测设计期末考试试卷(A)卷
一、名词解释（3×5=15分）
１．设计速度２．动力因数３．停车视距４．平均从坡５．自然展线
二、填空（15分，每空0.5分）
1．城市道路网的结构形式有、、、。
2．道路平面线形是由、、三要素组成。
3．各级公路应保证视距，二、三、四级公路的视距不得小于视距的两倍。对向行驶的双车道公路要求有一定比例的路段保证视距。
4．无中间带公路的超高过渡方式有、、。
5．公路选线的步骤为、、。
6．山区越岭线公路展线的方式有、、。
7．纸上定线的操作方法有、。
8．平面交叉口减少或消灭冲突点的方法有、、。
9．渠化交通的交通岛，按其作用不同可分为、、、
。
１０．.弯道超高率ih的确定，速度V取，横向力系数μ取。
三、判断并说明理由（20分，判断0.5分，说明理由1.5分）
1．公路等级的确定只与预测年限的交通量有关。（）
2．圆曲线的极限最小半径是路线设计中的极限值，一般情况下均可采用。（）
3．汽车转弯时受到的横向力，可以衡量不同重量的汽车在弯道上的稳定程度。（）
4．某二级公路设计速度V=60Km/h，缓和曲线最小长度为Lsmin=50m ，则不论平曲线半径的大小，缓和曲线长度均可取50m。（）
5．对于不同半径弯道最大超高率ih的确定，速度V为实际行驶速度，横向力系数μ为零。（）
6．各等级公路最小纵坡的规定，是从减少工程量的角度考虑。一般最小纵坡不小于3% （）
7．路线平、纵线形组合设计中，平曲线与竖曲线的大小应保持均衡，是指平曲线与竖曲线的半径大小应相等。（）
8．纵断面的设计线，直坡段的长度是指其水平长度，竖曲线的长度是指实际曲线长度。（）
9．越岭线路线的长度和平面位置主要取决于路线纵坡的安排，因此，越岭线的选线中，须以路线纵断面为主导。（）
9．环形交叉口，对于环道上的车道数应是越多越好，以提高通行能力。。（）
四、简答题（5×5=25分）
１. 路线设计中对同向曲线、反向曲线、S型曲线的线形设计要求。
２.竖曲线的最小半径或最小长度的限制因素。
３.沿河线路线布设要点。
４.环行交叉口圆形中心岛半径、环道宽度的确定，考虑了那些因素。
５.路线平、纵线形组合设计中，平、竖曲线应避免的组合。
五、计算题（共25分）
1.某公路纵断面有一变坡点，其桩号里程为K25+400 ，高程为420.00m，变坡点前后的纵坡分别为i1= -5%，i2= -3%，变坡点处有一构造物，要求其设计标高不低于420.8 m。试确定并计算：（8分）
①竖曲线的半径R、曲线长L、切线长T；
②K24+200 、K24+300 、K24+500的设计高程。
2 . 某公路设计速度V=60Km/h，路面宽度B=7.0m，路拱横坡iG=2%，Lsmin=50m。有一弯道半径R=200m，超高率iy=7% ，若取缓和曲线长度LS=50m，超高采用绕路中线旋转，渐变率p=1/175。试分析LS取值是否满足超高过渡的要求？若不满足，LS应取多少？（5分）
3. 某平原区二级路，如下图，交点坐标（2880.381，5398.452），（3482.431，5189.825），′，′，初定，试确定，要求设计为“S”型曲线，并计算各主点桩桩号。
（平原区二级路：v=80km/h，，，）
长安大学道路勘测设计期末考试试卷(A)
答案及评分标准
一、名词解释（3分×5＝15分）
1.设计速度：在气候条件好、行车密度小、汽车运行只受道路本身条件影响时,一般司机能保持安全而舒适地行驶的最大速度。
2.动力因数：某型汽车在海平面高程，在滿载情况下，单位车座克服道路阻力和惯性阻力的性能
3.行车视距：为了行车安全，驾驶人员应能随时看到汽车前面相当远的一段路程，一旦发现前面道路上有阻碍物或迎面来车能及时采取措施，避免相撞所必须的最短距离。
4.平均纵坡：一定长度路段纵向所克服的高差和该路段路线长度之比。
5.自然展线：以适当的坡度，顺着自然地形绕山咀、侧沟来延展距离克服高差的展线。
评分标准：
答出下划线部分即可得分，每题3分
二、填空题（15分，每空0.5分）
1.方格网式、环形放射式、自由式、混合式。
2. 具有足够的驱动力来克服各种行驶阻力（或）和驱动力小于或等于轮胎于路面之间的附着力（或）。路面平整坚实；路面粗糙不滑。
3．停车视距；超车视距
4. 缓和冲击、时间行程不过短、满足视距的要求。
5. 比例过渡、高次抛物线过渡、回旋线过渡、插入二次抛物线过渡。
6. 绕中间带中线旋转、绕中间带边缘旋转、绕各自行车道中线旋转。
7. 方向、纵坡。
8. 直线型定线方法、曲线型定线方法。
9.河岸的选择、路线高度的选择及桥位选择
10.施行交通管制、渠化交叉口及修建立交。
评分标准：
每空的分数为0.5分。
三、判断并说明理由（15分, 判断0.5分，说明理由1.0分）
1.错误；应改为：公路等级的确定与远景交通量、使用任务及其性质有关。
2.错误：应改为：横向力系数可以衡量不同重量汽车的在弯道的稳定程度。
3.错误：应改为：按二者最大值计算确定
4.错误：应改为：应为600M
5.错误：应改为：设缓和目的①恢复在陡坡上减少的速度②从下坡安全考虑而考虑
6.错误：应改为：最小可取2％
7.错误：应改为：
8.错误：应改为：主要为了横向排水
9. 错误：应改为：二次修正导向线目的是用横断面最佳位置修正平面，避免横向填挖过大。
10.错误：应改为：环道中车道不能太多，以3、4条为宜。
评分标准：
每一题1.5分，判断错误不得分，判断正确但没有改正或改正不正确得0.5分。
四、简答题（4×5=20分）
1．答案及评分标准
基本要点：
一般情况下超高缓和段长度与缓和曲线相同，如果为了线形协调而在平面上布置了较长的缓和曲线，则超高过渡可仅在缓和曲线的一个区段进行。
答出基本要点得5分；答得不完整酌情扣分。
2．答案及评分标准
要点：
限制最大合成坡度可以防止急弯陡坡组合，引起横向滑移危机行车安全；限制最小的合成坡度主要以防止道路排水不畅，影响行车安全
答出每一要点给2.5分。答得不完整酌情扣分。
3．答案及评分标准
要点：
回头曲线的定义：通过设置回头曲线进行展线路线从一侧山坡上回头后，再回到该侧山坡的展线方式。
优点：便于利用有利地形，通过不利地形、地质和难点工程。
缺点：在同一坡上，上、下线重叠，尤其是靠近回头曲线前后的上下线相距很近对于行车，施工养护都不利。
应该注意的问题：正确选择回头地点，对回头曲线工程量大小和使用质量关系很大；尽可能拉长两回头间的距离，避免一面山坡上多层展线，减少回头个数。答出回头曲线定义得1分；答出主要优缺点得2分；答出应该注意的问题得2分；答得不完整酌情扣分。
4．答案及评分标准
环形交叉口设计时主要解决：中心岛的形状和半径，环道的布置和宽度，交织段长度，交织角，进出口曲线半径和视距要求。
环形交叉口的优点：驶入交叉口的各种车辆可连续不断地单向运行，没有停滞，减少了车辆在交叉口的延误时间；环道上行车只有分流与合流，消灭了冲突点，
