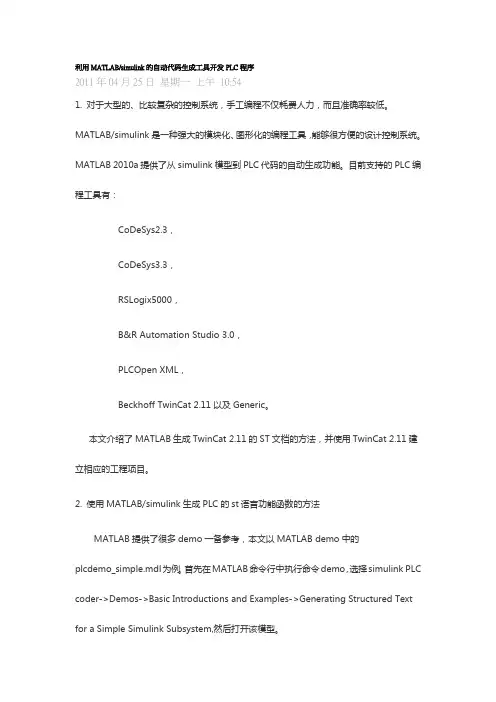

从simulink模型到PLC代码的自动生成功能

从simulink模型到PLC代码的自动生成是MATLAB2010提供的功能，目前支持的PLC编程工具有：

CoDeSys2.3，

CoDeSys3.3，

RSLogix5000，

B&R Automation Studio 3.0，

PLCOpen XML，

BeckhoffTwinCat 2.11以及Generic。

本文介绍了MATLAB生成TwinCat 2.11的ST文档的方法，并使用TwinCat 2.11建立相应的工程项目。

2. 使用MATLAB/simulink生成PLC的st语言功能函数的方法

MATLAB提供了很多demo一备参考，本文以MATLAB demo中的plcdemo_simple.mdl为例。首先在MATLAB命令行中执行命令demo，选择simulink PLC coder->Demos->Basic Introductions and Examples->Generating Structured Text for a Simple Simulink Subsystem,然后打开该模型。

打开参数配置面板（Simulation->Configuration Parameters），进入PLC Coder的选项页，将Targer IDE选为BeckhoffTwinCat 2.11。然后应用。

回到模型，右键点击SimpleSystem，选择PLC Coder->Generate Code For Subsystem。如果没有错误，将在当前目录下生成plcdemo_simple.exp文件及诊断对话框。该文件即为ST语言的PLC文档。如下

2.打开TwinCat的PLC Control，新建一个工程，命名为testmatlab，其中main程序选择SFC语言。下

面我们将刚才生成的文件导入到TwinCat中，选择Project->Import,选择刚才生成的

plcdemo_simple_subsystem.exp文件。完成后TwinCat的POUs窗口中就有了SimpleSubsystem（FB）的功能函数文件。双击该文件，即可看到具体的实现方法。该文件使用了case of结构，故在调用时要注

意条件选择。

通过查看全局变量，即可看到case的条件选择SS_INITIALIZE被赋值为2，SS_OUTPUT被赋值为3。

先编译一下该项目，会出现一个Error3554的错误，双击该错误，将Program Call选为main（）即可。并将main中的转移条件改为TRUE再次编译将不会出现错误。

下面我们在main中调用MATLAB生成的那个PLC功能函数，并给定输入为正弦。

为main添加三个变量如下：

CALL_FUN:SimpleSubsystem;

COUNT:REAL; (*生成正弦*)

SIN_VAL:REAL;(*生成正弦*)

添加两个顺序执行框图，转移条件均为TRUE，第一个命名为ADD_COUNT，第二个命名为CALLFUN，末尾转移到ADD_COUNT块。初始化和ADD_COUNT采用IL语言编写，CALLFUN采用ST语言编写。结果如下：

各功能块如下：

下面可以享受你的成果了，完成后运行结果如下：
