网线的接法
千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。
原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.
网线接法最详细说明
21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。
好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具
网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕
TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:
网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.
用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成。
交叉线:
网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准。
用于:PC网卡到PC网卡,HUB普通口到HUB普通口。
如何判断用直通线或交叉线：
设备口相同:交叉线,设备口不同:直通线.
双绞线的最大传输距离为 100m。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。如安装4个中继器连接5个网段，则最大传输距离可达500m。
两台电脑通过网线直接连接（即对等网）的有关设置
上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：
1. 指定每台电脑的 ip 地址：可以选择 19
2.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2. 设置每台电脑的子网掩码为： 255.255.255.0
3. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是192.168.0.2，或者网关取192.168.0.1 ———192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
完成了上面 1 -- 4 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。
++++++++++++++++++
网线插座接法
网线插座接法图解：
先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：
将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：
在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好
+++++++++++++
千兆网线接法
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。因为"越是高级的铜缆对外界的异常就越敏感。随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
千兆网线接法注意事项：
从推出六类布线系统至今，北京深万科积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项。
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。(
拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动
勿踩。
在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。

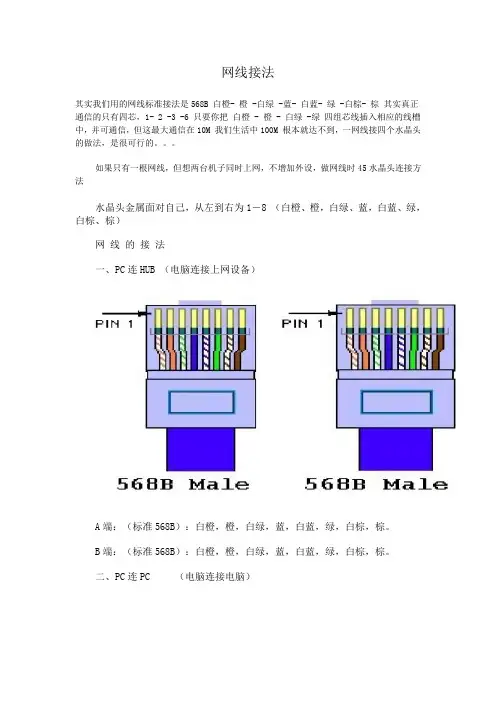

网线水晶头接法
网线水晶头怎么做？我们很多人都不清楚，下面我来告诉大家网线水晶头接法。
你如果想做一条网线从电脑连接到路由器，就网线两头都按“橙白，橙，绿白，蓝，蓝白，绿，棕白，棕”的顺序做好就可以了。
再给你些理论了，有兴趣的话可以了解下：
网线有两种做法，一种是交叉线，一种是平行线
交叉线的做法是：一头采用568A标准，一头采用568B标准
平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）
568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机
如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑
电脑和路由接的网线是什么顺序？
橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。补充一个，两台机器互连，就是所谓的“交叉线”，是1.3线对调，2.6线对调。就是：绿白绿橙白蓝蓝白橙棕白棕
关于网线双交线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B 在接水晶头打线时应使用如下的顺序
标准为TIA/EIA 568B和TIA/EIA 568A.
制作水晶头首先将水晶头有卡的一面向下,水晶头金属面对自己，从左到右为1－8从左至右排
序.12345678
TIA/EIA-568B:–橙白，橙，绿白，蓝，蓝白，绿，棕白，棕
TIA/EIA-568A:–绿白，绿，橙白，蓝，蓝白，橙，棕白，棕
如果是相同设备,则使用网线水晶头两种接线方法:
一头是: TIA/EIA-568A
另一头是:TIA/EIA-568B
如果是不同设备,则使用一种接线方法TIA/EIA-568B就行!
（1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线.
例如，当线的一端从左到右的芯线顺序依次为：
白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，
另一端从左到右的芯线顺序则应当依次为：
白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！
（3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，
具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，
从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。

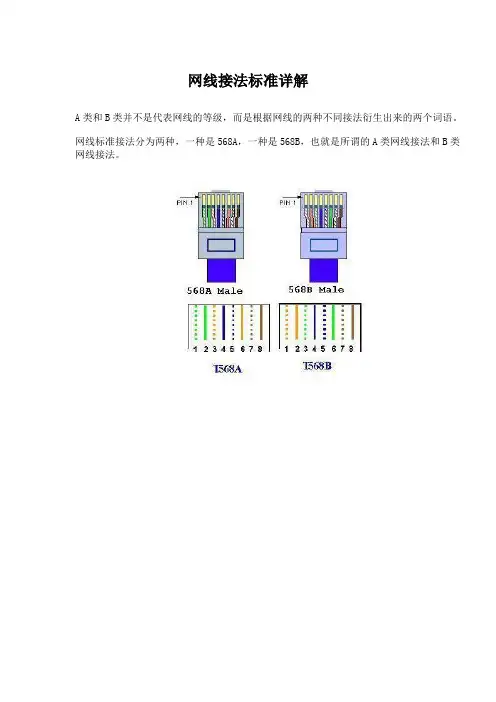

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B
T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
A和B的不同之处其实就是1和3、2和6号线的位置互换一下。
100BASE-T4 RJ-45对双绞线的规定如下：
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
+++++++++++++++++
网线制作的接法图解
网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。在此，我们先为大家介绍一些这些网线工具和网线材料。在网线的制作工程中，最重要的工具当然就是压线钳了，当然这个压线钳的网线工具不仅仅是压线自用，钳上还具备着很多“好本领”。
时尚佳人时尚资讯流行资讯护肤彩妆发型潮流搭配内衣物语搭配技巧服饰压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
丰胸瘦身翘臀瘦腿运动塑身减肥服饰美容家居美体娱乐新闻型男母婴在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P为RJ11电话线路压线槽。
多媒体会议系统视频会议系统智能家居布线北京机房建设在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
办公室网络布线光纤布线机房布线北京弱电工程
网络布线北京综合布线系统集成北京安防监控
最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。三类、四类线目前在市场上几乎没有了，如果有，也不是以三类或四类线出现，而是假以五类，甚至超五类线出售，这是目前假五类线最多的一种。目前在一般局域网中常见的是五类、超五类或者六类非屏蔽双绞线。屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。所以，
要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线UTP。所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，可提供高达1000Mbps的传输带宽，不仅可用于数据传输，而且还可以用于语音和多媒体传输。目前的超五类和六类非屏蔽双绞线可以轻松提供155Mbps的通信带宽，并拥有升级至千兆的带宽潜力，因此，成为当今水平布线的首选线缆。
综合布线施工综合布线施工安普综合布线康普综合布线康普综合布线产品安普综合布线产品
RJ-45接口没有被压线之前金属触点凸出在外
RJ-45插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。RJ-45接口是连接非屏蔽双绞线的连接器，为模块式插孔结构。如上图所示，RJ-45接口前端有8个凹槽，简称8P（Position），凹槽内的金属接点共有8个，简称8C（Contact），因而也有8P8C的别称。
网络机房改造机房改造机房改造方案光纤接入
在市场上十分常见的二叉式RJ-45接口从侧面观察RJ-45接口，可以看到平行排列的金属片，一共有8片，每片金属片前端都有一个突出透明框的部分，从外表来看就是一个金属接点，按金属片的形状来划分，又有“二叉式RJ-45”以及“三叉式RJ-45”接口之分。二叉式的金属片只有两个侧刀，三叉式的金属片则有三个侧刀。金属片的前端有一小部分穿出RJ-45的塑料外壳，形成与RJ-45插槽接触的金属脚。在压接网线的过程中，金属片的侧刀必须刺入双绞线的线芯，并与线芯总的铜质导线内芯接触，以联通整个网络。一般地，叉数目越多，接触的面积也越大，导通的效果也越明显，因此三叉式的接口比二叉式接口更适合高速网络。
水晶头也有几种档次之分，有带屏蔽的也有不带屏蔽的等等，一般地说质量比较好的价钱也就是5角左右，当然买一个两个的话价钱肯定不能便宜下来。在选购时应该尽量避免贪图便宜，否则水晶头的质量得不到保证。主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。
双绞线网线制作全过程图解：
网线制作第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
综合布线产品综合布线报价时尚佳人时尚资讯流行资讯护肤彩妆发型潮流搭配内衣物语搭配技巧服饰网线制作第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
把一部分的保护胶皮去掉。在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，当然也会影响到了线路的质量。
剥除灰色的塑料保护层之后即可见到双绞线网线的4对8条芯线，并且可以看到每对的颜色都不同。每对缠绕的两根芯线是由一种染有相应颜色的芯线加上一条只染有少许相应颜色的白色相间芯线组成。四条全色芯线的颜色为：棕色、橙色、绿色、蓝色。每对线都是相互缠绕在一起的，制作网线时必须将4个线对的8条细导线逐一解开、理顺、扯直，然后按照规定的线序排列整齐。
网线制作第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。
北京弱电工程北京综合布线北京安防监控北京系统集成北京网络布线北京安防监控笔记本电脑报价笔记本报价把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。
网线制作方法实例--网线制作的接法图解网线制作第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。
如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
网线制作方法实例--网线制作的接法图解
裁剪之后，大家应该尽量把线缆按紧，并且应该避免大幅度的移动或者弯曲网线，否则也可能会导致几组已经排列且裁剪好的线缆出现不平整的情况。
网线制作方法实例--网线制作的接法图解
网线制作第五步：我们需要做的就是把整理好的线缆插入水晶头内。需要注意的是要将水晶头有塑造料弹簧片的一面向下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己。此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入，一直插到线槽的顶端。在最后一部的压线之前，我们可以从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。
网线制作方法实例--网线制作的接法图解
网线制作第六步：当然就是压线了，确认无误之后就可以把水晶头插入压线钳的8P槽内压线了，把水晶头插入后，用力握紧线钳，若力气不够的话，可以使用双手一起压，这样一压的过程使得水晶头凸出在外面的针脚全部压入水晶并头内，受力之后听到轻微的“啪”一声即可。
网线制作方法实例--网线制作的接法图解如上图所示，压线之后水晶头凸出在外面的针脚全部压入水晶并头内，而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。
网线测试仪的应用：
网线制作方法实例--网线制作的接法图解先来简单地介绍一下测试仪上的几个接口，这个测试仪可以提供对同轴电缆的BNC接口网线以及RJ-45接口的网线进行测试。我们把在RJ-45两端的接口插入测试仪的两
个接口之后，打开测试仪我们可以看到测试仪上的两组指示灯都在闪动。若测试的线缆为直通线缆的话，在测试仪上的8个指示灯应该依次为绿色闪过，证明了网线制作成功，可以顺利的完成数据的发送与接收。若测试的线缆为交叉线缆的话，其中一侧同样是依次由1～8闪动绿灯，而另外一侧则会根据3、6、1、4、5、2、7、8这样的顺序闪动绿灯。若出现任何一个灯为红灯或黄灯，都证明存在断路或者接触不良现象，此时最好先对两端水晶头再用网线钳压一次，再测，如果故障依旧，再检查一下两端芯线的排列顺序是否一样，如果不一样，随剪掉一端重新按另一端芯线排列顺序制做水晶头。如果芯线顺序一样，但测试仪在重夺后仍显示红色灯或黄色灯，则表明其中肯定存在对应芯线接触不好。此时没办法了，只好先剪掉一端按另一端芯线顺序重做一个水晶头了，再测，如果故障消失，则不必重做另一端水晶头，否则还得把原来的另一端水晶头也剪掉重做。直到测试全为绿色指示灯闪过为止。
+++++++++++++
教你打网络模块（网线插座）的安装图解
信息模块在企业网络中是普遍应用的，它属于一个中间连接器，可以安装在墙面或桌面上，需要使用时只需用一条直通双绞线即可与信息模块另一端通过双绞网线所连接的设备连接，非常灵活。另一方面，也美化了整个
网络布线环境。
一主要制作材料及工具介绍
在信息模块制作中，除了信息模块本身外，还需一些其他材料及制作工具。信息模块现在有两种，有一种是传统的需要手工打线的，打线时需要专门的打线工具，制作起来比较麻烦；另一种是新型的，无须手工打线，无须任何模块打线工具，只需把相应双绞芯线卡入相应位置，然后用手轻轻一压即可，使用起来非常方便、快捷。这两种信息模块分别如图1中的左、右图所示。新型的信息模块外观有些像水晶头，非常小。别看它们个头很小，
价格却不菲，正品都在20元左右一个。
在两种信息模块中都会用色标标注8个卡线槽或者插入孔所插入芯线颜色，两种信息模块的色标及卡线槽或插线孔可分别参照图1中的左图和图2所示。传统信息模块的卡线槽可以参见图3。
RJ45网线水晶头接法[图解] 各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接 T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕） T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕） 制作标准： 1）交叉线：T568A==================T568B T568B==================T568A 应用范围：交换机（集线器）—连接—交换机（集线器） 电脑网卡—连接—电脑网卡(双机互联） 2）直通线：T568A==================T568A T568B==================T568B 应用范围：交换机（集线器）—连接—电脑网卡 电脑网卡—连接—交换机（集线器） ______________________________________________________________ ____________________________ 准备工作：1.压线钳一把，市场价20左右。2.水晶头若干 3.测线器一台 其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。 标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作： A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
网线接法及说明 电脑学习2009-05-11 21:06:06 阅读262 评论0 字号：大中小 驳线钳(用于接驳水晶头)（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通 过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！ 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符
合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7， 棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7， 棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
双绞线的标准接法 双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称 水晶头） 将并种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接 头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽 线要好些， 在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但 其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标 明。 双绞线有两种接法：EIA/TIA 568B 标准和EIA/TIA 568A 标准° 将水晶头的尾巴向下，从左至右，分别定为12 3 4 各口线的分布 5678,以下是 8 棕 1 绿白 2 绿 T568A 线序 3 4 橙白蓝 5 蓝白 6 橙 7 棕白 T568B 线序 1 2 3 4 5 6 7 8 橙白 橙 绿白蓝 蓝白 绿 棕白 棕 一般地 直通线：两头都按T568B 线序标准连接。 交叉线：一头按T568A 线序连接，一头按T568B 线序连接。 即有如下几种情况： 1） 对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。 2） 网卡与交换机（或HUB ）：采用直通线接法，网线两端接法相同。 3） 交换机与交换机（或HUB ）级联：釆用交叉线接法，网线两端接法不冋。 各种端口管脚的定义 以太网 10/100Base-T 接口: Pin Name Deion 1 TX+ Tranceive Data+ （发信号+） 2 TX- Tranceive Data-（发信号-） 4 n/c Not connected （空脚） 5 n/c Not connected （空脚） 6 RX- Receive Data-（收信号-） 7 n/c Not connected （空脚） 3 RX+ Receive Data+ （收信号+）
网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准. 用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
笔者要说明一下的接线标准，其中双绞线的制作方式有两种国际标准，分别为EIA/TIA568A以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆以及交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A标准或者T568B的接法，而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端则采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。 T568A标准描述的线序从左到右依次为 T568B标准描述的线序从左到右依次为： 而在什么情况该做成直通线缆，而交叉线缆又该用在什么场合呢？接下来，笔者为大家简单列举一下。
第三步：我们需要把每对都是相互缠绕在一起的线缆逐一解开。解开后则根据需要接线的规则把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠。 把线缆依次排列并理顺之后，由于线缆之前是相互缠绕着的，因此线缆会有一定的弯曲，因此我们应该把线缆尽量扯直并尽量保持线缆平扁。 把线缆扯直的方法也十分简单，利用双手抓着线缆然后向两个相反方向用力，并上下扯一下即可。 第四步：我们把线缆依次排列好并理顺压直之后，应该细心检查一遍，之后利压线钳的剪线刀口把线缆顶部裁剪整齐，需要注意的是裁剪的时候应该是水平方向插入，否则线缆长度不一会影响到线缆与水晶头的正常接触。若之前把保护层剥下过多的话，可以在这里将过长的细线剪短，保留的去掉外层保护层的部分约为15mm左右，这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长，一来会由于线对不再互绞而增加串扰，二来会由于水晶头不能压住护套而可能导致电缆从水晶头中脱出，造成线路的接触不良甚至中断。
水晶头和墙壁网线插座接法
首先来说说制作网线水晶头的工具
驳线钳(用于接驳水晶头)
其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准 是:TIA/EAI 568B,还有一种是 TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将 水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序 为 12345678 如下:
TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、 白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、 白棕，8、棕
网线水晶头步线示意图 在整个网络布线中应用一种布线方式， 但两端都有 RJ-45 plug 的网络联线无论是采用 端接方式 A，还是端接方式 B， 在网络中都是通用的。双绞线的顺序与 RJ45 头的引脚序号 --对应。 10M 以太网的网线接法使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7，8 编号的芯线传递数据。为何现在都采用 4 对(8 芯线)的双绞线呢？这主要是为适 应更多的使用范围， 在不变换基础设施的前提下， 就可满足各式各样的用户设备的网线接线 要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45 对双绞线网线接法的规定如下： 1、2 用于发送，3、6 用于接收，4、5，7、8 是双向线。 1、2 线必须是双绞，3、6 双绞，4、5 双绞，7、8 双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是 TIA/EIA-568B 标准,或都是 TIA/EIA-568A 标准. 用于:PC 网卡到 HUB 普通口,HUB 普通口到 HUB 级联口.一般用途用直通线就可全部完成.
1
网线的两种接法 网线接法并不复杂，了解了网线线序后，一切就迎刃而解。我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具。 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B 网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿， 7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙， 7、白棕，8、棕
在整个网络布线中应用一种布线方式，但两端都有 RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、 5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准。 用于:PC网卡到HUB普通口,HUB 普通口到HUB级联口.一般用途用直通线就可全部完成。

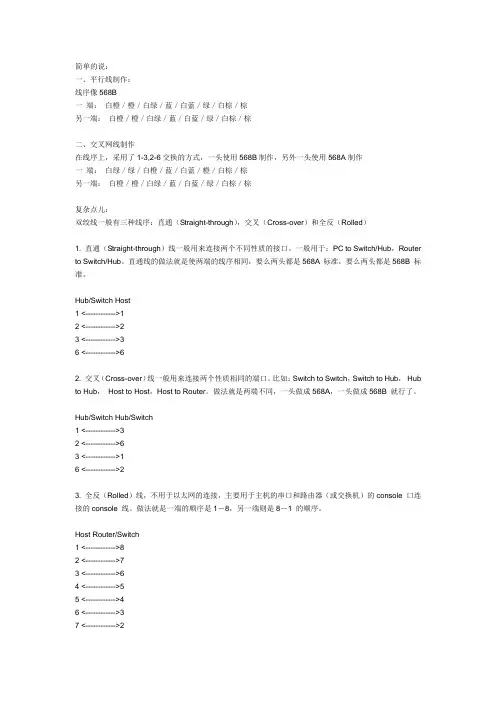

网线的接线方法有几种 通常2种， 568A 是交叉线，是串线，只能用来联机，就是直接可以把两台机器连起来 568B 是直连线，568B才是正常用的网线 排线： 简单的说： 一、平行线制作： 线序像568B 一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 二、交叉网线制作 在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A 制作 一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 复杂点儿： 双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 1. 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。 Hub/Switch Host 1 <------------>1 2 <------------>2 3 <------------>3 6 <------------>6 2. 交叉（Cross-over）线一般用来连接两个性质相同的端口。比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router。做法就是两端不同，一头做成568A，一头做成568B 就行了。 Hub/Switch Hub/Switch 1 <------------>3 2 <------------>6 3 <------------>1 6 <------------>2
工具：驳线钳（用于接驳水晶头）（必备） 水晶头接法： 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是 TIA/EIA568B。在打线时应使用如下的顺序：（TIA/EIA568B） 1-＞橙白2-＞橙3-＞绿白4-＞蓝5-＞蓝白6-＞绿7-＞棕白8-＞棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞 合在一起的两根芯线传输，造成极大的近端串扰（NEXT-＞Near-end-crosstalk ） 所以应按照国际标准打线！！ 双机用网卡互连水晶头做法 匕图任_ 一边即为询小赠#制嚇 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议, 进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线
（UTP — Un shieldedTwistedPair）作为布线的传输介质来组网。 网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。 第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合 IEEE802.310Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速 率可达100Mbps，符合IEEE802.3100Base-T的标准。做好的网线要将 RJ45 水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8,这序号做网络联线时 非常重要，不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序 568A与568B。 标准568A :橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕 --8 ；标准568B :绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕 --8 o 在整个网络布线中应用一种布线方式，但两端都有RJ-45plug的网络联线无论 是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与 RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4 , 5，7，8编号的芯线传递数据。为何现在都采用4对（8芯线）的双绞线
网线水晶头正确接法 准备工作：1.压线钳一把，市场价20左右。2.水晶头若干 其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。 标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线,双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作： A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。 同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。 另外交叉网线也可用在两台微机直连。 双绞网络线接法纠错： 一直以来很多人（包括网上很多文章）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。这就是在某个网站上看到的错误观点：（10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。） 最后个大家介绍一下我自己实践总结出来的接线方法：其实不必拘泥于以上提到的国际标准的，我们只要按照这种方法，接来都是通的：按照一条彩色线，一条白色线的顺序排好，然后将第4和6号线交换即可。可能我的表达不是很清楚，不知道大家明白没有，这里我举个
双绞线的标准接法 双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。 双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。 将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布 T568A线序 1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕 T568B线序 1 2 3 4 5 6 7 8 橙白橙绿白蓝蓝白绿棕白棕 一般地 直通线：两头都按T568B线序标准连接。 交叉线：一头按T568A线序连接，一头按T568B线序连接。 即有如下几种情况： 1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。 2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。 3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。 各种端口管脚的定义 以太网 10/100Base-T 接口: Pin Name Deion 1 TX+ Tranceive Data+ (发信号+) 2 TX- Tranceive Data- (发信号-) 3 RX+ Receive Data+ (收信号+) 4 n/c Not connected (空脚) 5 n/c Not connected (空脚) 6 RX- Receive Data- (收信号-) 7 n/c Not connected (空脚) 8 n/c Not connected (空脚)
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A和B的不同之处其实就是1和3、2和6号线的位置互换一下。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 A 橙白蓝白 B 绿白蓝白 橙蓝绿蓝 综白绿白综白橙白 综绿综橙 插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法： 请看下面这个示意图~
答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。 这样就可以了，然后有电脑测试一下，基本上就可以了 网线模块制作几种网线的水晶头接法图解 我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈 网线模块制作开始： 先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B 表示的是两种不同的打线方式，任选一种即可。 再来认识一下打线的工具：
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：
网线接法最详细说明 21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了网络初学者迫切需要掌握的知识。其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。 好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
网线接法 - 网线水晶头接法 (图) 网线接法 - 网线水晶头接法（很多网友在问网线怎么接，网线标准接法，网线制作方法，现收集网线接法如下：） RJ45 型网线插头又称水晶头，广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作 T568A 线序（图1）和 T568B 线序（图2）。 RJ45 型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。 图1：RJ45 型网线插头的 T568A 线序接法示意图 T568A 线序的适用范围 这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同，一端按 T568A 线序接（图1），另一端按 T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的，适用的连接场合有：

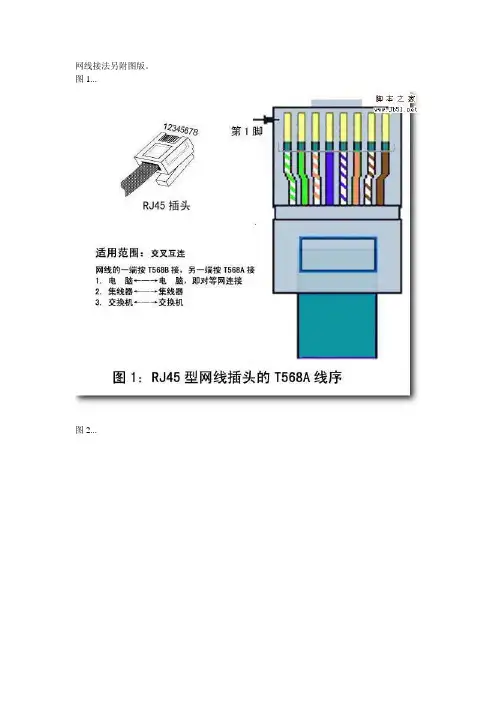

1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据； 2. 集线器←—→集线器； 3. 交换机←—→交换机。 T568A 线序的接法 如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是： 插头脚号网线颜色 1 ————绿白 2 ————绿 3 ————橙白 4 ————蓝 5 ————蓝白 6 ————橙 7 ————棕白 8 ————棕 图2：RJ45 型网线插头的 T568B 线序接法示意图 T568B 线序的适用范围
直连线是两端均采用568A或568B, 交叉线是两端不同. 568A顺序为:白绿、绿、白橙、蓝、白蓝、橙、白棕、棕 568B顺序为:白橙、橙、白绿、蓝、白蓝、绿、白棕、棕 其中:1、2用于发送数据，3、6用于接收数据，4、5用于传输语音，7、8用于传输电源。 同一层设备相连用交叉线；不同层设备相连用直连线 当以下设备互联时，需使用直连线： 1. 将交换机或HUB与路由器连接； 2. 计算机（包括服务器和工作站）与交换机或HUB连接； 3. 交换机与交换机之间通过UPLINKS口连接。 而这些设备互联时，则需使用交叉线： 1. 计算机与路由器连接； 2. 交换机与交换机连接； 3. HUB与HUB之间连接； 4. 两台PC直接相连； 5. 路由器接口与其它路由器接口的连接； 6. Ethernet接口的ADSL Modem连接到PC机的网卡接口。 双绞网络线接法详解 一直以来很多人（包括作者）都认为10 Base-T 10M网络使用了网线中8条信号线之4条，而100 Base-T 100M则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10M直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100M高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100M的双绞线与10M的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。 双绞线接头(RJ45)针脚号码定义

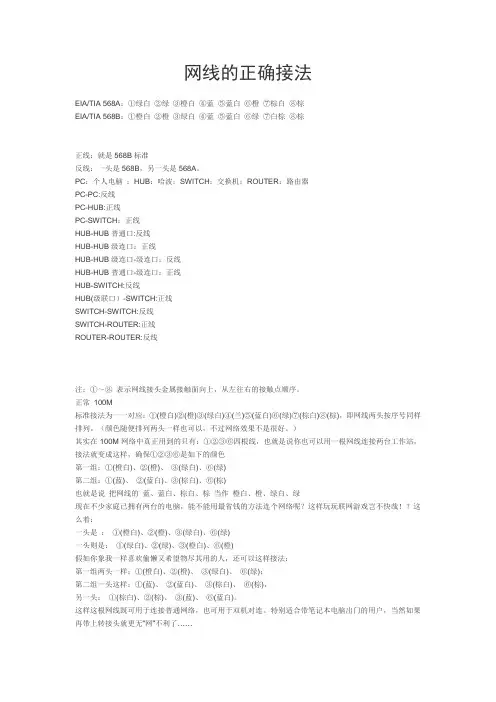

网线的正确接法 EIA/TIA 568A：①绿白②绿③橙白④蓝⑤蓝白⑥橙⑦棕白⑧棕 EIA/TIA 568B：①橙白②橙③绿白④蓝⑤蓝白⑥绿⑦白棕⑧棕 正线：就是568B标准 反线：一头是568B，另一头是568A。 PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器 PC-PC:反线 PC-HUB:正线 PC-SWITCH：正线 HUB-HUB普通口:反线 HUB-HUB级连口：正线 HUB-HUB级连口-级连口：反线 HUB-HUB普通口-级连口：正线 HUB-SWITCH:反线 HUB(级联口）-SWITCH:正线 SWITCH-SWITCH:反线 SWITCH-ROUTER:正线 ROUTER-ROUTER:反线 注：①～⑧表示网线接头金属接触面向上，从左往右的接触点顺序。 正常100M 标准接法为一一对应：①(橙白)②(橙)③(绿白)④(兰)⑤(蓝白)⑥(绿)⑦(棕白)⑧(棕)，即网线两头按序号同样排列。（颜色随便排列两头一样也可以，不过网络效果不是很好。） 其实在100M网络中真正用到的只有：①②③⑥四根线，也就是说你也可以用一根网线连接两台工作站，接法就变成这样，确保①②③⑥是如下的颜色 第一组：①(橙白)、②(橙)、③(绿白)、⑥(绿) 第二组：①(蓝)、②(蓝白)、③(棕白)、⑥(棕) 也就是说把网线的蓝、蓝白、棕白、棕当作橙白、橙、绿白、绿 现在不少家庭已拥有两台的电脑，能不能用最省钱的方法连个网络呢？这样玩玩联网游戏岂不快哉！？这么着： 一头是：①(橙白)、②(橙)、③(绿白)、⑥(绿) 一头则是：①(绿白)、②(绿)、③(橙白)、⑥(橙) 假如你象我一样喜欢偷懒又希望物尽其用的人，还可以这样接法： 第一组两头一样：①(橙白)、②(橙)、③(绿白)、⑥(绿)； 第二组一头这样：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)， 另一头：①(棕白)、②(棕)、③(蓝)、⑥(蓝白)。 这样这根网线既可用于连接普通网络，也可用于双机对连。特别适合带笔记本电脑出门的用户，当然如果再带上转接头就更无“网”不利了……
百兆、千兆网线的标准做法及相关资料(高清图示) 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头 100BASE-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B 布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线| 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交
工具: 驳线钳 (用于接驳水晶头 )(必备) 水晶头接法 : 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是 TIA/EIA568B 。在打线时应使用如下的顺序： (TIA/EIA568B) 1-> 橙白 2-> 橙 3-> 绿白 4-> 蓝 5-> 蓝白 6-> 绿 7-> 棕白 8-> 棕 而且，使用电缆两头一对一的连接方式，会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输，造成极大的近端串扰( NEXT->Near-end-crosstalk )所以应按照国际标准打线！！ 网线水晶头排列顺序网线水晶头接法窍门网线水晶头接法 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议， 进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线 (UTP—UnshieldedTwistedPair) 作为布线的传输介质来组网。 网线由一定距离长的双绞线与 RJ45头组成。双绞线由8根不同颜色的线分成 4对绞 合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线 可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线( STP和非屏蔽双绞线(UTP。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在 LAN 中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.310Base-T的标准。第 五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps,符合 IEEE802.3100Base-T的标准。做好的网线要将 RJ45水晶头接入网卡或 HUB等网络设备的RJ45
墙壁网线插座接法（图解） EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A和B的不同之处其实就是1和3、2和6号线的位置互换一下。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 A 橙白蓝白 B 绿白蓝白 橙蓝绿蓝 综白绿白综白橙白
综绿综橙 插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法： 请看下面这个示意图~ 答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。 这样就可以了，然后有电脑测试一下，基本上就可以了 网线模块制作几种网线的水晶头接法图解 我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈 网线模块制作开始： 先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B 表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具： 下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

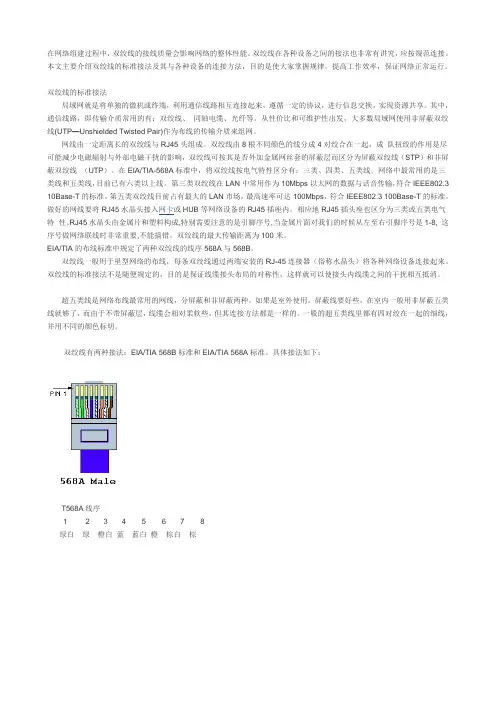

在网络组建过程中，双绞线的接线质量会影响网络的整体性能。双绞线在各种设备之间的接法也非常有讲究，应按规范连接。本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。 双绞线的标准接法 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。 超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。 双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。具体接法如下： T568A线序 1 2 3 4 5 6 7 8 绿白绿橙白蓝蓝白橙棕白棕
