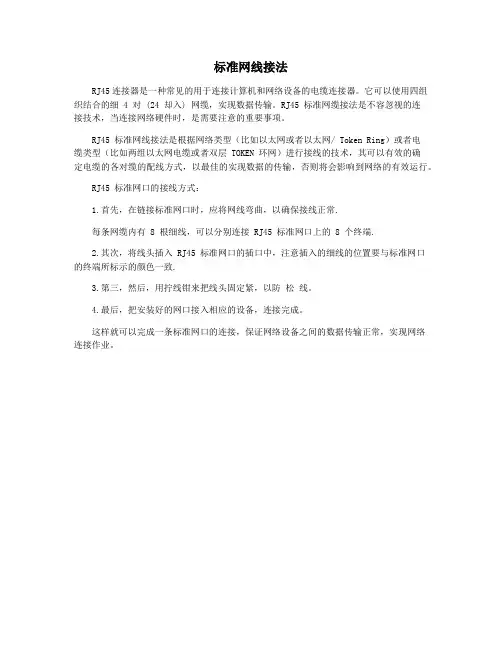

双绞线的标准接法
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的。一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布
T568A线序
1 2 3 4 5 6 7 8
绿白绿橙白蓝蓝白橙棕白棕
T568B线序
1 2 3 4 5 6 7 8
橙白橙绿白蓝蓝白绿棕白棕
一般地
直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
即有如下几种情况：
1）对等网（两台计算机的网卡直接互连）：采用交叉线接法，网线两端接法不同。
2）网卡与交换机（或HUB）：采用直通线接法，网线两端接法相同。
3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。
各种端口管脚的定义
以太网 10/100Base-T 接口:
Pin Name Deion
1 TX+ Tranceive Data+ (发信号+)
2 TX- Tranceive Data- (发信号-)
3 RX+ Receive Data+ (收信号+)
4 n/c Not connected (空脚)
5 n/c Not connected (空脚)
6 RX- Receive Data- (收信号-)
7 n/c Not connected (空脚)
8 n/c Not connected (空脚)
以太网 100Base-T4 接口:
Pin Name Deion
1 TX_D1+ Tranceive Data+
2 TX_D1- Tranceive Data-
3 RX_D2+ Receive Data+
4 BI_D3+ Bi-directional Data+
5 BI_D3- Bi-directional Data-
6 RX_D2- Receive Data-
7 BI_D4+ Bi-directional Data+
8 BI_D4- Bi-directional Data-
1 white/orange
2 orange/white
3 white/green
4 blue/white
5 white/blue
6 green/white
7 white/brown
8 brown/white
注：RJ45接口采用差分传输方式，tx+、tx-是一对双绞线，拧在一起可以减少干扰。
RJ48接口信号定义
RJ48是用于T1/E1等串行线路的接口。和以太网的RJ45是一样的。
对于接不同的传输，信号定义不一样。
RJ48口呈“凸” 这个形状，线序从左往右为87654321.
例如CT1/PRI-CSU (RJ-48C)信号定义如下
RJ-48C Pin Deion
1 Receive Ring
2 Receive Tip
4 Ring
5 Tip
对于T1/E1 Trunk and Digital Voice Port (RJ-4
Pin1 Signal
1 RX + (input)
2 RX - (input)
3 —
4 TX + (output)
5 TX - (output)
6 —
7 —
8 —
RS-232接口引脚定义
RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口，严格地讲RS-232
接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。
串口、并口接口定义
并行口与串行口的区别是交换信息的方式不同，并行口能同时通过8条数据线传输信息，一次传输一个字节；而串行口只能用1条线传输一位数据，每次传输一个字节的一位。并行口由于同时传输更多的信息，速度明显高于串行口，但串行口可以用于比并行口更远距离的数据传输。
1、25针并行口插口的针脚功能：
针脚功能针脚功能
1 选通 (STROBE低电平) 10 确认 (ACKNLG低电平)
2 数据位0 (DATAO) 11 忙 (BUSY)
3 数据位1 (DATA1) 12 却纸 (PE)
4 数据位2 (DATA2) 13 选择 (SLCT)
5 数据位3 (DATA3) 14 自动换行 (AUTOFEED低电平)
6 数据位4 (DATA4) 15 错误观点(ERROR低电平)
7 数据位5 (DATA5) 16 初始化成(INIT低电平)
8 数据位6 (DATA6) 17 选择输入 (SLCTIN低电平)
9 数据位7 (DATA7) 18-25 地线路(GND)
2.串行口的典型代表是RS-232C及其兼容插口，有9针和25针两类。25针串行口具有20mA电流环接口功能，用9、11、18、25针来实现。其针脚功能如下：
针脚功能针脚功能
1 未用
2 发出数据(TXD) 11 数据发送(一)
3 接受数据(RXD) 12-17 未用
4 请求发送(RTS) 18 数据接收(+)
5 清除发送(CTS) 19 未用
6 数据准备好(DSR) 20 数据终端准备好比(DTR)
7 信号地线路 (SG) 21 未用
8 载波检测 (DCD) 22 振铃指示精神 (RI)
9 发送返回(+) 23-24 未用
10 未用 25 接收返回(一)
9针串行口的针脚功能：
针脚功能针脚功能
1 载波检测(DCD) 6 数据准备好(DSR)
2 接受数据(RXD) 7 请求发送(RTS)
3 发出数据(TXD) 8 清除发送(CTS)
4 数据终端准备好(DTR) 9 振铃指示(RI)
5 信号地线(SG)
v35接口管脚说明
管脚管脚名称对应的34针标准插座管脚编号
1 保护地 A
7 信号地 B
2 发数据 A P
14 发数据 B S
3 收数据 A R
16 收数据 B T
4 请求发送 C
5 清零发送 D
6 DCE准备好 E
20 DTE准备好 H
8 数据载波检测到 F
24 发送时钟A(来自DTE) U
11 发送时钟B(来自DTE) W
15 发送时钟A(来自DCE) Y
12 发送时钟B(来自DCE) AA
17 接收时钟A(来自DCE) V
9 接收时钟B(来自DCE) X
120Ω RJ-45 插针定义（e1接口）
管脚标号功能定义信号方向
1 TX+（发送数据正）输出
2 TX-（发送数据负）输出
3 RX+（接收数据正）输入
4 NC（空）
5 NC（空）
6 RX-（接收数据负）输入
7 GND（地）
8 NC（空）
双绞线接法及水晶头引脚定义 （来源：时间：） 双绞线接法详解 一直以来很多人（包括作者）都认为10 base-t 10m网络使用了网线中8条信号线之4条，而100 bas e-t 100m则使用了全部8条信号线（要不怎么那么快呢？）。可是作者前不久在使用一条按所谓10m直连接法（1与3、2与6交换，其余四线接外壳屏蔽）接出的网线时，意外地发现网络正以100m高速传输，百思不得其解，于是上网查阅了大量资料，加上好几台机实验验证，终于发现了事实真相，那就是，100m 的双绞线与10m的标准接法完全是一样！可惜国内站点的看法（代表大多数人的看法）基本与作者老观点一致，或者是虽有提及，但也是讲得语焉不详，没有深究，所以笔者认为有撰写本文之必要。 1 双绞线接头(rj45)针脚号码定义 2 10m双绞线接头的标准接法 3 100m双绞线接头的标准接法 4 1000m双绞线接头的标准接法 5 各类双绞线的标准接法总结 6 双绞线的标准接法的由来 7 各类双绞线的标准直连接法 8 3类、5类、超5类线有什么不同 9 hub上的级连口的妙用 双绞线接头(rj45)针脚号码定义 10m双绞线接头的标准接法 线材要求cat-3(3类线).
100m双绞线接头的标准接法 线材要求cat-5(5类线)，接头接法与10m完全兼容。 1000m双绞线接头的标准接法 线材要求cat-5e(5类增强线，俗称超五类)，接头接法与10m/100m完全兼容。 1000 base-t双向地使用了rj45接头中全部信号线。线材用5类线虽然也能工作，但是推荐使用5类增强线。 各类双绞线的标准接法总结
水晶头墙壁网线座接法
————————————————————————————————作者：————————————————————————————————日期：
水晶头和墙壁网线插座接法 首先来说说制作网线水晶头的工具 驳线钳(用于接驳水晶头) 其实工具很简单,就一个,制作也非常简单主要是要注意水晶头型号,现在最常用的标准 是:TIA/EAI 568B,还有一种是TIA/EAI 568A 他们的接线稍微有些不同,制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序 为12345678 如下: TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 网线水晶头步线示意图 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准. 用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
网线接法- 网线水晶头接法(图) 网线接法- 网线水晶头接法(很多网友在问网线怎么接,网线怎样接,网线标准接法,网线制作,现收集网线接法如下:)? ＲJ4５型网线插头又称水晶头,广泛应用于局域网与AＤSL 宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时,RJ４5 型插头与网线有两种连接方法(线序),分别称作T5６8A 线序(图1)与T568B 线序(图2)。 ?RJ４5 型网线插头引脚号的识别方法就是:手拿插头,有8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着您的眼睛,从左边第一个小镀金片开始依次就是第1 脚、第2脚、…、第８脚。 ? 图1:RJ45型网线插头的T5６８A 线序接法示意图 ?T56８Ａ线序的适用范围?这种接法用于网络设备需要交叉互连的场合,所谓交叉就是指网线的一端与另一端与RＪ４5 网线插头的接法不同,一端按T5６8A 线序接(图1),另一端按T５6８B 线序接(图２),即有几根网线在另一端就是先做了交叉才接到RＪ４5 插头上去的,适用的连接场合有: 1、电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;? ?T568A 线序的接法 2.集线器←—→集线器;? 3. 交换机←—→交换机。?
如图1 所示,RＪ45 型网线插头各脚与网线颜色标志的对应关系就是:? 插头脚号网线颜色 １————绿白? 2 ————绿?３————橙白? 4 ————蓝? 5 ————蓝白 ６————橙 7————棕白 8————棕 图2:RＪ4５型网线插头的T5６8Ｂ线序接法示意图??T5６8B线序的适用范围?一、直连线互连网线的两端均按T5６8Ｂ接 １.电脑←—→ADSL 猫 2、ADＳＬ猫←—→ADSL 路由器的WAN 口? 3、电脑←—→ADSL路由器的LAN 口?４、电脑←—→集线器或交换机 1、电脑←—→电脑,即对等 二、交叉互连?网线的一端按T５６８B 接,另一端按T５68A 接? 网连接 2、集线器←—→集线器? 3、交换机←—→交换机??Ｔ568Ｂ线序的接法 如图2 所示,RJ45 型网线插头各脚与网线颜色标志的对应关系就是:
以太网转485 RS485通信技术在工程上用得很多，其主要优点如下： ?布线简单：只需要2根线，现在一般采用网线的屏蔽线接口。 ?通信距离远：由于采用了差模通信方式，比RS232的通信距离要远。 ?可以支持多机联网通信：相比于RS232只能一对一的连接，RS485可以在线上挂载多个终端，采用查询——应答的方式实现多机通信。 但是RS485现在经常需要转为以太网，也就是转化为TCP/IP，分析这些应用背后的原因主要有： ?以太网可以接入internet这样就可以实现远距离通信，在全球范围内实现监控，这是RS485所无法做到的。 ?当需要多台RS485设备连接到计算机的时候，传统的方式是使用多串口卡。也就是使用在计算机上扩展串口来实现多个RS485串口。使用以太网转485之后，可以把RS485的接口留到现场，而监控计算机这端只保留一根网线即可，使用较为方便。 以太网转485的解决方案 实现以太网转485（即485转网口）主要一个硬件转换器和一个软件驱动。硬件转换器分为两种：串口服务器（串口联网服务器、串口通信服务器）、串口联网模块。 是带外壳的，可以将现有的485设备连接到以太网。适合已有的RS485串口设备的网络化改造。是不带外壳的，可以理解为内嵌方式的RS485转以太网模块，使用模块解决方案，可以将模块集成到用户设备的内部，实现串口服务器和设备的一体化。在价格上模块方案比串口服务器方案价格要低。两种硬件如下图所示： 串口服务器的硬件实现了RS485接口转化为TCP/IP接口（网络接口），那么配合计算机端的虚拟串口驱动使用就可以再次将TCP/IP连接虚拟地转化为串口。虚拟串口驱动可以在计算机内的驱动层虚拟出类似COM5、COM6等虚拟串口号，并且将远端的串口服务器和这些虚拟串口绑定。这样用户串口程序打开虚拟串口的时候就可以通远端的串口服务器通信，即和串口设备通信。 使用该RS485转以太网解决方案的硬件和软件系统之后，用户的485设备相当于实现网络化的扩展，原有的硬件和软件程序都无需修改。以太网转485的关键技术 RS485要想无缝的升级为以太网，里面包含了很多关键技术，需要将以太网技术和RS485通信协议无缝的结合起来进行过渡。其中包括：9位技术、分帧技术、主从机机制等。
四芯水晶头网线接法(8根只接4根即可通讯) 大家都知道，网线是我们上网最基本的硬件设施之一，也是最不起眼的设备。我们习惯于购买现成的即已经制作好的网线，很少关心网线到底是怎么做的，只知道网线必定由8根芯线构成，购买时看准8根芯线即可。难道实现数据传输一定要8根芯线?非也，其实4根芯线也能帮你完成数据的传输。 优点 1.制作简单、速度快。 2.只用4根芯线，制作时不容易混淆，从而避免可能压制出错导致水晶头损坏。 3.由于制作简单，可用于临时制作测试网络的跳线，对网管的帮助极大。 缺点 1.有时会出现传输不稳定的现象。 2.不适用于大型网络。 应用范围 与8芯网线相比，4芯网线虽然看起来并没有突出的优势，但是在特定场合下却显得非常有用。比如我们在制作测试用的跳线时，可以快速制作，从而节省时间;在制作短距离的网线时也经常用到它。值得注意的是，4芯网线只适用于目前广泛使用的百兆网络。 充电:工作原理 要搞清楚4芯网线的工作原理，我们需要先了解普通网线的工作原理。双绞线可以划分为:三类、四类、五类、超五类、六类、七类双绞线等类型。目前在一般局域网中常见的是五类、超五类或六类非屏蔽双绞线。双绞线剥开后，里面有8根芯线，分别是:绿白、绿、橙白、橙、蓝、蓝白、棕白、棕，两两成对相互缠绕在一起，通常我们的网线都是使用全部8根芯线。双绞线的制作方式有两种国际标准，分别为EIA/TIA568A 以及EIA/TIA568B。而双绞线的连接方法也主要有两种，分别为直通线缆、交叉线缆。简单地说，直通线缆就是水晶头两端都同时采用T568A或者T568B的接法;而交叉线缆则是水晶头一端采用T586A的标准制作，而另一端采用T568B标准制作，即A水晶头的1、2对应B水晶头的3、6，而A水晶头的3、6对应B水晶头的1、2。其他保持不变。 T568A标准连线顺序从左到右依次为:1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。 T568B标准连线顺序从左到右依次为:1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。 虽然双绞线有8根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1、第2、第3、第6，它们分别起着收、发信号的作用。于是有了新奇的4芯网线的制作，也可以叫做1-3、2-6交叉接法，这种交叉网线的芯线排列规则是:网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可，也就是在上面介绍的交叉线缆制作方法中把多余的4根线抛开不要。 上手:制作步骤 前文介绍了4芯网线的制作原理，下面我们就开始4芯网线的具体制作了。当然，我们需要准备好压线钳和水晶头等工具。 所需工具:双绞线、RJ-45水晶头、压线钳、网线测试仪 第一步:剥线 我们需要先把双绞线的灰色保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。然后把这一部分的保护胶皮去掉。提示:压线钳挡位离剥线刀口的长度通常恰好为一个水晶头的长度，大约15mm，过长或过短都会影响到网线的质量。 第二步:排列顺序 我们需要把每对相互缠绕在一起的线缆逐一解开。解开后根据接线规则把几组线缆依次排列并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠，还要把线缆尽量扯直。我们以T568B标准为例。 A端水晶头对应的为:1-橙白、2-橙、3-绿白、6-绿。 B端水晶头对应的为(1、2对应A端的3、6，3、6对应B端的1、2):1-绿白、2-绿、3-橙白、6-橙。 第三步:检查并插入水晶头
RJ45网线水晶头接法[图解] 各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接 T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕） T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕） 制作标准： 1）交叉线：T568A==================T568B T568B==================T568A 应用范围：交换机（集线器）—连接—交换机（集线器） 电脑网卡—连接—电脑网卡(双机互联） 2）直通线：T568A==================T568A T568B==================T568B 应用范围：交换机（集线器）—连接—电脑网卡 电脑网卡—连接—交换机（集线器） ______________________________________________________________ ____________________________ 准备工作：1.压线钳一把，市场价20左右。2.水晶头若干 3.测线器一台 其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。 标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作： A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
墙壁网线插座接法（图解） EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A和B的不同之处其实就是1和3、2和6号线的位置互换一下。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 A 橙白蓝白 B 绿白蓝白 橙蓝绿蓝 综白绿白综白橙白 综绿综橙 插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法： 请看下面这个示意图~
答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。 这样就可以了，然后有电脑测试一下，基本上就可以了 网线模块制作几种网线的水晶头接法图解 我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈 网线模块制作开始： 先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。 再来认识一下打线的工具：
网线接法及说明 电脑学习2009-05-11 21:06:06 阅读262 评论0 字号：大中小 驳线钳(用于接驳水晶头)（必备） 水晶头接法: 关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B) 1->橙白 2->橙 3->绿白 4->蓝 5->蓝白 6->绿 7->棕白 8->棕 而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通 过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！ 局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。 网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符
合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7， 棕--8； 标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7， 棕--8。 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 下面介绍几种应用环境下双绞线的制作方法。 MDI表示此口是级连口，而MDI-X时表示此口是普通口。 1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。 2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
双绞线的接法及八根线的各自作用 双绞线按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。 双绞线接法遵照两个国家标准，分别是EIA/TIA568A以及 EIA/TIA568B。 T568A标准连线顺序从左到右依次为：1-绿白、2-绿、3-橙白、4-蓝、5-蓝白、6-橙、7-棕白、8-棕。（在T568B基础上将其中的1和3、2和6分别颠倒一下为568A标准）。 T568B标准连线顺序从左到右依次为：1-橙白、2-橙、3-绿白、4-蓝、5-蓝白、6-绿、7-棕白、8-棕。（T568B标准可记忆为：橙、绿、蓝、棕；杂色在前，纯色在后；中间两纯色交换。）两个标准的接法如下示图：
而双绞线根据网线两端连接网络设备的不同，网线又分为直通线（平行线）和交叉线两种。直通线就是按上面介绍的568A标准或568B标准制作的网线。而交叉线的线序在直通线的基础上做了一点改变：就是在线缆的一端把1和3对调，2和6对调。即交叉线的一端保持原样（直通线序）不变，在另一端把1和3对调，2和6对调。也就是说双绞线：一端用568A，另一端用568B的方法做出的跳线为交叉线。
直通线用于连接： 1.主机和switch/hub; 2.router和switch/hub 交叉线用于连接： 1.switch和switch; 2.主机和主机; 3.hub和hub; 4.hub和switch; 5.主机和router直连。 在实践中，一般可以这么理解： 1、同种类型设备之间使用交叉线连接，不同类型设备之间使用直通线连接； 2、路由器和PC属于DTE类型设备，交换机和HUB属于DCE 类型设备； 3、RJ45网络接头做法一般有568A和568B两种标准做法，按同一标准即直通线，不同标准即交叉线。
以太网转485，485转以太网 1.485转以太网的应用 RS485通信技术在工程上用得很多，其主要优点如下： ?布线简单：只需要2根线，现在一般采用网线的屏蔽线接口。 ?通信距离远：由于采用了差模通信方式，比RS232的通信距离要远。 ?可以支持多机联网通信：相比于RS232只能一对一的连接，RS485可以在线上挂载多个终端，采用查询——应答的方式实现多机通信。 但是RS485现在经常需要转为以太网，也就是转化为TCP/IP，分析这些应用背后的原因主要有： ?以太网可以接入internet这样就可以实现远距离通信，在全球范围内实现监控，这是RS485所无法做到的。 ?当需要多台RS485设备连接到计算机的时候，传统的方式是使用多串口卡。也就是使用在计算机上扩展串口来实现多个RS485串口。使用以太网转485之后，可以把RS485的接口留到现场，而监控计算机这端只保留一根网线即可，使用较为方便。 2. 以太网转485的解决方案 实现以太网转485（即485转网口）主要一个硬件转换器和一个软件驱动。硬件转换器分为两种：串口服务器（串口联网服务器、串口通信服务器）、串口联网模块。 RS485串口服务器是带外壳的，可以将现有的485设备连接到以太网。适合已有的RS485串口设备的网络化改造。RS485串口联网模块是不带外壳的，可以理解为内嵌方式的RS485转以太网模块，使用模块解决方案，可以将模块集成到用户设备的内部，实现串口服务器和设备的一体化。在价格上模块方案比串口服务器方案价格要低。两种硬件如下图所示： 串口服务器的硬件实现了RS485接口转化为TCP/IP接口（网络接口），那么配合计算机端的虚拟串口驱动使用就可以再次将TCP/IP连接虚拟地转化为串口。虚拟串口驱动可以在计算机内的驱动层虚拟出类似COM5、COM6等虚拟串口号，并且将远端的串口服务器和这些虚拟串口绑定。这样用户串口程序打开虚拟串口的时候就可以通远端的串口服务器通信，即和串口设备通信。 使用该RS485转以太网解决方案的硬件和软件系统之后，用户的485设备相当于实现网络化的扩展，原有的硬件和软件程序都无需修改。 3. 以太网转485的关键技术
双绞线在网络中的接线标准有以下几种： （1）一一对应接法。即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。 这种网线一般是用在集线器或交换机与计算机之间的连接。 （2）1－3、2－6交叉接法。虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。这种排列做出来的通常称之为“交叉线. 例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕时，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。 这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。经常用于两台电脑直接互连传送数据！ （3）100M接法。这是一种最常用的网线制作规则。所谓100M接法，是指它能满足100M带宽的通讯速率。它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。 这种接线方法也是应用于集线器（交换机）与工作站计算机之间的连接，也就是“直连线”所应用的范围。
网线水晶头接法-详细的网线制作 网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）： TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕 TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕 在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。 10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 100BASE-T4 RJ-45对双绞线网线接法的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 根据网线两端水晶头做法是否相同，有两种网线接法。 直通线: 网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准. 用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.
墙壁网线插座接法(图 解)
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B T568A的接法是：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕 T568B的接法是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕 A和B的不同之处其实就是1和3、2和6号线的位置互换一下。100BASE-T4 RJ-45对双绞线的规定如下： 1、2用于发送，3、6用于接收，4、5，7、8是双向线。1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
A 橙白蓝白 B 绿白蓝白 橙蓝绿蓝 综白绿白综白橙白 综绿综橙插座里虽然有两边都有有颜色，有不少人甚至连一些电工也不会看，，有分A跟B，，看得糊里糊涂得，因为有些楼房还没有接光纤，所以暂时都还没有用到墙壁网线插座，下面我们来给大家讲一下墙壁网线插座接法：请看下面这个示意图~ 答案：按B类做，根据上面提示的颜色，把网线相对应颜色的线用打线钳卡下去。
这样就可以了，然后有电脑测试一下，基本上就可以了 网线模块制作几种网线的水晶头接法图解 我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。。单单一个模块的(空白的，生产商也太简便了一点吧)。。。我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。哈哈 网线模块制作开始： 先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。 再来认识一下打线的工具：
