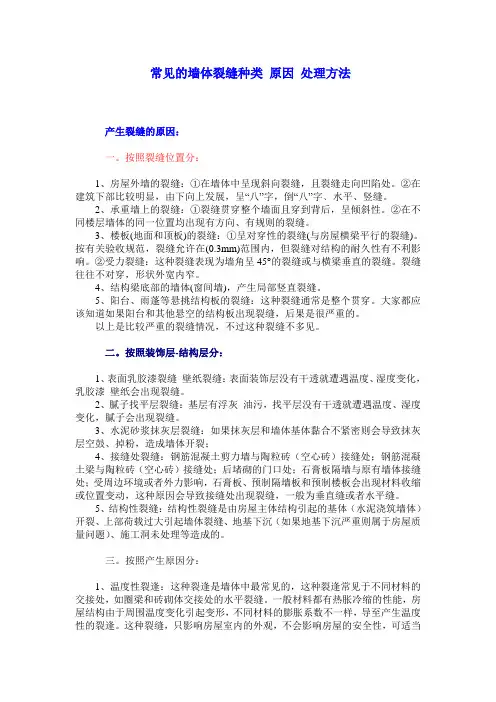

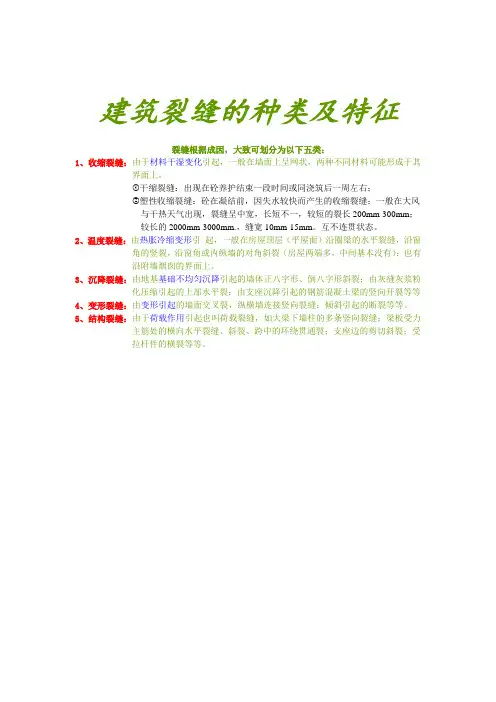

建筑裂缝的种类及特征
发布时间：2012-01-04
裂缝根据成因，大致可划分为以下五类：
1、收缩裂缝：由于材料干湿变化引起，一般在墙面上呈网状，两种不同材料可能形成于其界面上。
2、温度裂缝：由热胀冷缩变形引起，一般在房屋顶层（平屋面）沿圈梁的水平裂缝，沿窗角的竖裂，沿窗角或内纵墙的对角斜裂（房屋两端多，中间基本没有）；也有沿附墙烟囱的界面上。
3、沉降裂缝：由地基基础不均匀沉降引起的墙体正八字形、倒八字形斜裂；由灰缝灰浆粉化压缩引起的上部水平裂；由支座沉降引起的钢筋混凝土梁的竖向开裂等等。
4、变形裂缝：由变形引起的墙面交叉裂，纵横墙连接竖向裂缝；倾斜引起的断裂等等。
5、结构裂缝：由于荷载作用引起也叫荷载裂缝，如大梁下墙柱的多条竖向裂缝；梁板受力主筋处的横向水平裂缝、斜裂、跨中的环绕贯通裂；支座边的剪切斜裂；受拉杆件的横裂等等。
浅谈混凝土常见裂缝种类与预防处理
【中国水泥网】作者: 单位: 【2010-04-20】
摘要：混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝等。本人结合多年的实际工程共走经验，总结了混凝土裂缝原因以及预防处理措施。
一、混凝土常见裂缝及预防
1.干缩裂缝及预防
干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果：混凝土受外部条件的影响，表面水分损失过快，变形较大，内部湿度变化较小变形较小，较大的表面干缩变形受到混凝土内部约束，产生较大拉应力而产生裂缝。相对湿度越低，水泥浆体干缩越大，干缩裂缝越易产生。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05~0.2mm之间，大体积混凝土中平面部位多见，较薄的梁板中多沿其短向分布。干缩裂缝通常会影响混凝土的抗渗性，引起钢筋的锈蚀影响混凝土的耐久性，在水压力的作用下会产生水力劈裂影响混凝土的承载力等等。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。
主要预防措施：
一是选用收缩量较小的水泥，一般采用中低热水泥和粉煤灰水泥，降低水泥的用量。
二是混凝土的干缩受水灰比的影响较大，水灰比越大,干缩越大，因此在混凝土配合比设计中应尽量控制好水灰比的选用，同时掺加合适的减水剂。
三是严格控制混凝土搅拌和施工中的配合比，混凝土的用水量绝对不能大于配合比设计所给定的用水量。
四是加强混凝土的早期养护，并适当延长混凝土的养护时间。冬季施工时要适当延长混凝土保温覆盖时间，并涂刷养护剂养护。
五是在混凝土结构中设置合适的收缩缝。
2.塑性收缩裂缝及预防
塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态。较短的裂缝一般长20~30cm，较长的裂缝可达2~3ｍ，宽1~5mm。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境温度、风速、相对湿度等等。
主要预防措施：一是选用干缩值较小早期强度较高的硅酸盐或普通硅酸盐水泥。二是严格控制水灰比，掺加高效减水剂来增加混凝土的坍落度和和易性，减少水泥及水的用量。三是浇筑混凝土之前，将基层和模板浇水均匀湿透。四是及时覆盖塑料薄膜或者潮湿的草垫、麻片等，保持混凝土终凝前表面湿润，或者在混凝土表面喷洒养护剂等进行养护。五是在高温和大风天气要设置遮阳和挡风设施，及时养护。
3.沉陷裂缝及预防
沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂缝，其走向与沉陷情况有关，一般沿与地面垂直或呈30°~45°角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。
主要预防措施：一是对松软土、填土地基在上部结构施工前应进行必要的夯实和加固。二是保证模板有足够的强度和刚度，且支撑牢固，并使地基受力均匀。三是防止混凝土浇灌过程中地基被水浸泡。四是模板拆除的时间不能太早，且要注意拆模的先后次序。五是在冻土上搭设模板时要注意采取一定的预防措施。
4.温度裂缝及预防
温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。混凝土浇筑后,在硬化过程中,水泥水化产生大量的水化热，（当水泥用量在350～550 kg/m3，每立方米混凝土将释放出17500～27500kJ的热量，从而使混凝土内部温度升达70℃左右甚至更高）。由于混凝土的体积较大，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力（实践证明当混凝土本身温差达到25℃~26℃时，混凝土内便会产生大致在10MPa左右的拉应力）。当拉应力超过混凝土的抗拉强度极限时，混凝土表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。
在混凝土的施工中当温差变化较大，或者是混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生裂缝，这种裂缝通常只在混凝土表面较浅的范围内产生。
温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错；梁板类长度尺寸较大的结构，裂缝多平行于短边；深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。裂缝宽度大小不一，受温度变化影响较为明显，冬季较宽，夏季较窄。高温膨胀引起的混凝土温度裂缝是通常中间粗两端细，而冷缩裂缝的粗细变化不太明显。此种裂缝的出现会引起钢筋的锈蚀，混凝土的碳化，降低混凝土的抗冻融、抗疲劳及抗渗能力等。
主要预防措施：一是尽量选用低热或中热水泥，如矿渣水泥、粉煤灰水泥等。二是减少水泥用量,将水泥用量尽量控制在450kg/m3以下。三是降低水灰比，一般混凝土的水灰比控制在0.6以下。四是改善骨料级配，掺加粉煤灰或高效减水剂等来减少水泥用量,降低水化热。五是改善混凝土的搅拌加工工艺，在传统的"三冷技术"的基础上采用"二次风冷"新工艺，降低混凝土的浇筑温度。六是在混凝土中掺加一定量的具有减水、增塑、缓凝等作用的外加剂，改善混凝土拌合物的流动性、保水性，降低水化热，推迟热峰的出现时间。七是高温季节浇筑时可以采用搭设遮阳板等辅助措施控制混凝土的温升，降低浇筑混凝土的温度。八是大体积混凝土的温度应力与结构尺寸相关，混凝土结构尺寸越大，温度应力越大，因此要合理安排施工工序，分层、分块浇筑，以利于散热，减小约束。
5.化学反应引起的裂缝及预防
碱骨料反应裂缝和钢筋锈蚀引起的裂缝是钢筋混凝土结构中最常见的由于化学反应而引起的裂缝。混凝土拌和后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。这种裂缝一般出现中混凝土结构使用期间，一旦出现很难补救，因此应在施工中采取有效措施进行预防。主要的预防措施：一是选用碱活性小的砂石骨料。二是选用低碱水泥和低碱或无碱的外加剂。三是选用合适的掺和料抑制碱骨料反应。由于混凝土浇筑、振捣不良或者是钢筋保护层较薄，有害物质进入混凝土使钢筋产生锈蚀，锈蚀的钢筋体积膨胀，导致混凝土胀裂，此种类型的裂缝多为纵向裂缝，沿钢筋的位置出现。
二、裂缝处理措施
裂缝的出现不但会影响结构的整体性和刚度，还会引起钢筋的锈蚀、加速混凝土的碳化、降低混凝土的耐久性和抗疲劳、抗渗能力。因此根据裂缝的性质和具体情况我们要区别对待、及时处理，以保证建筑物的混凝土裂缝的修补措施主要有以下一些方法：表面修补法，灌浆、嵌逢封堵法，结构加固法，混凝土置换法，电化学防护法以及仿生自愈合法。
1.表面修补法
表面修补法是一种简单、常见的修补方法，它主要适用于稳定和对结构承载能力没有影响的表面裂缝以及深进裂缝的处理。通常的处理措施是在裂缝的表面涂抹水泥浆、环氧胶泥或在混凝土表面涂刷油漆、沥青等防腐材料，在防护的同时为了防止混凝土受各种作用的影响继续开裂，通常可以采用在裂缝的表面粘贴玻璃纤维布等措施。
2.灌浆、嵌逢封堵法
灌浆法主要适用于对结构整体性有影响或有防渗要求的混凝土裂缝的修补，它是利用压力设备将胶结材料压入混凝土的裂缝中，胶结材料硬化后与混凝土形成一个整体，从而起到封堵加固的目的。常用的胶结材料有水泥浆、环氧树脂、甲基丙烯酸酯、聚氨酯等化学材料。嵌缝法是裂缝封堵中最常用的一种方法，它通常是沿裂缝凿槽，在槽中嵌填塑性或刚性止水材料，以达到封闭裂缝的目的。常用的塑性材料有聚氯乙烯胶泥、塑料油膏、丁基橡胶等等；常用的刚性止水材料为聚合物水泥砂浆。
3.结构加固法
当裂缝影响到混凝土结构的性能时，就要考虑采取加固法对混凝土结构进行处理。结构加固中常用的主要有以下几种方法：加大混凝土结构的截面面积，在构件的角部外包型钢、采用预应力法加固、粘贴钢板加固、增设支点加固以及喷射混凝土补强加固。
4.混凝土置换法
混凝土置换法是处理严重损坏混凝土的一种有效方法，此方法是先将损坏的混凝土剔除，然后再置换入新的混凝土或其他材料。常用的置换材料有：普通混凝土或水泥砂浆、聚合物或改性聚合物混凝土或砂浆。
5.电化学防护法
电化学防腐是利用施加电场在介质中的电化学作用，改变混凝土或钢筋混凝土所处的环境状态，钝化钢筋，以达到防腐的目的。阴极防护法、氯盐提取法、碱性复原法是化学防护法中常用而有效的三种方法。
6.仿生自愈合法
仿生自愈合法是一种新的裂缝处理方法，它模仿生物组织对受创伤部位自动分泌某种物质，而使创伤部位得到愈合的机能，在混凝土的传统组分中加入某些特殊组分(如含粘结剂的液芯纤维或胶囊)，在混凝土内部形成智能型仿生自愈合神经网络系统，当混凝土出现裂缝时分泌出部分液芯纤维可使裂缝重新愈合。
三、结论
裂缝是混凝土结构中普遍存在的一种现象，它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，因此要对混凝土裂缝进行认真研究、区别对待，采用合理的方法进行处理，并在施工中采取各种有效的预防措施来预防裂缝的出现和发展，保证建筑物和构件安全、稳定地工作。
混凝土地面产生裂缝的原因分析及处理措施 钢筋混凝土结构破坏倒塌的工程质量事故，绝大多数是从裂缝的扩展开始的；其实，只要 仔细观察不难发现，普通的钢筋混凝土结构一般都是带裂缝受力工作的，假如借助仪器， 甚至还可以发现裂缝是时刻发生变化的，随着裂缝的发展变化，结构构件的耐久性和适用 性会不同程度的降低，严重的甚至会导致结构构件的破坏；所以研究裂缝的形态、分析裂 缝产生的原因和裂缝对结构功能的影响并加以控制是十分重要的。 一、混凝土裂缝种类： 外荷载引起的裂缝：外荷载作用下产生的结构裂缝一般具有很强的规律性，通过计算分 析就可以得出正确的结论。如：矩形楼板板面裂缝成环状，沿框架梁分布，板底裂缝成十 字或米字集中于跨中；转角阳台或挑檐板裂缝位于板面起始于墙板交界以角点为中心成米 字形向外延伸。受力裂缝，其裂缝与荷载有关，预示结构承载力可能不足或存在严重问题。 温度收缩裂缝：温度收缩裂缝是一种建筑最常见的裂缝，主要是由于结构的温度变形及材 料的收缩变形受阻及应力超标所致。现浇板收缩裂缝主要集中在房屋的中部和房屋四周阳 角处，裂缝成枣核状止于梁边。房屋四周阳角处的房间在离开阳角１米左右，即在楼板的 分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生４５度左右的楼地面斜角裂缝。其 原因主要是砼的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等 多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方 向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收 缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先 开裂，产生４５度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在 有水的情况下会发生渗漏，影响正常使用。 地基不均匀沉降产生的裂缝：由于地基沉降不均匀使上部结构产生附加应力，导致楼板裂缝。不均匀沉降产生的裂缝多属贯穿性裂缝，其走向与沉降情况有关。 使用商品混凝土引起的收缩裂缝：商品混凝土由于采用泵送，混凝土的流动性要好，因此 一般商品混凝土的坍落度都较大，水灰比较大，如保证水灰比则要增加水泥用量，这样就 使混凝土在硬化阶段出现收缩裂缝。裂缝的产生大多在砼浇筑初期，即浇捣后4～6小时 左右，裂缝形状不规则且长短不一，互不连贯，产生裂缝部分大多为水泥浮浆层和砂浆层。有于砼坍落度偏大，表面经过振捣形成一层水泥含量较多，收缩性较大的水泥浮浆层及砂 浆层一方面由于砼初凝时表面游离水分蒸发过快产生急剧的体积收缩，而此时砼早期强度 较低(面层为砂浆层强度更低)，不能抵抗这种变形应力而导致砼表面开裂，另一方面由于 面层浮浆或砂浆的收缩值比基层砼大许多，而造成变形值不同导致面层开裂。 预埋管线引起的楼板裂缝：预埋线管处沿管线方向出现表面裂缝；局部出现呈发散状或龟 裂状的不规则裂缝。预埋线管，特别是多根线管的集散处是截面砼受到较多削弱，从而引
混凝土地面产生裂缝的原因分析 河南路朗路桥材料股份有限公司是一家专注于路面新型修复材料的高科技企业，公司引进国际先进的水泥路面复合材料生产技术，集材料研发、工艺生产、市场销售、技术咨询于一体的现代化特种建筑材料企业。路朗路桥材料广泛应用于市政工程、高速公路、国道、省道、县乡公路、机场、桥梁隧道、加油站、工厂、小区、停车场、厂房等水泥路面各种问题的快速治理修复。 路朗路桥路面材料产品一经投入市场，深受施工企业、道路养护单位以及社会专家的高度肯定和赞誉，产品市场占有率高，销售区域遍及全国29个省份。路朗路桥材料为各种水泥路面裂缝、起砂、起灰、起皮、麻面、露石子、冻融、坑洞、啃边、断板、断角等病害修复的提供专业化解决方案，并长期提供技术咨询、工程施工指导与售后服务。 路朗路桥路面材料产品一经投入市场，深受施工企业、道路养护单位以及社会专家的高度肯定和赞誉，产品市场占有率高，销售区域遍及全国29个省份。路朗路桥材料为各种水泥路面裂缝、起砂、起灰、起皮、麻面、露石子、冻融、坑洞、啃边、断板、断角等病害修复的提供专业化解决方案，并长期提供技术咨询、工程施工指导与售后服务。
一、混凝土裂缝种类： 外荷载引起的裂缝：外荷载作用下产生的结构裂缝一般具有很强的规律性，通过计算分析就可以读出正确的结论。如：矩形楼板板面裂缝成环状，沿框架梁分布，板底裂缝成十字或米字集中于跨中；转角阳台或挑檐板裂缝位于板面起始于墙板交界以角点为中心成米字形向外延伸。受力裂缝，其裂缝与荷载有关，预示结构承载力可能不足或存在严重问题。 温度收缩裂缝：温度收缩裂缝是一种建筑最常见的裂缝，主要是由于结构的温度变形及材料的收缩变形受阻及应力超标所致。现浇板收缩裂缝主要集中在房屋的中部和房屋四周阳角处，裂缝成枣核状止于梁边。房屋四周阳角处的房间在离开阳角１米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生４５度左右的楼地面斜角裂缝。其原因主要是砼的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。从设计角度看，现行设计规范侧重于按强度考虑，未充分按温差和混凝土收缩特性等多种因素作综合考虑，配筋量因而达不到要求。而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板砼的自由变形，因此在温差和砼收缩变化时，板面在配筋薄弱处（即在分离式配筋的负弯矩筋和放射筋的未端结束处）首先开裂，产生４５度左右的斜角裂缝。虽然楼地面斜角裂缝对结构安全使用没有影响，但在有水的情况下会发生渗漏，影响正常使用。 地基不均匀沉降产生的裂缝：由于地基沉降不均匀使上部结构产生附加应力，导致楼板裂缝。不均匀沉降产生的裂缝多属贯穿性裂缝，其走向与沉降情况有关。 路朗路桥材料公司以“三高一低”即“高效率、高质量、高强度、低价格”为企业经营策略。所谓高效率：主要表现在用于路面修复的材料操作简单、施工快速、耐候性强、交通封闭时间短;所谓高质量、高强度：就是修补后的路面与原路面色差小，路面强度高，经得起大型机械的重载碾压，具有较强的耐磨和抗折度，路面使用寿命长;所谓低价格：就是产品性价比卓越，针对同面积同种病害的修复，材料用量更少，让更多普通用户买的起、用的放心。 路朗路桥将本着以“以质量、求生存”、“以信誉、谋发展”为核心价值观，以水泥路面问题的快速修补和良好治理为企业使命，依托高技术、高标准生产、高品质管理打造出让消费者信得过的路面修复材料专家产品。
7#楼筏板裂缝处理方案 本工程在1#、2#负二层地下室结构2#楼于2012年7月5日及2012年6月30日混凝土浇筑混凝土成型后于7月7日及7月2日拆模，模板拆除后发现外剪力墙有裂缝，具体情况为；1#楼外墙外侧裂缝有9条，外墙内侧裂缝有5条，内外侧裂缝不在同一位置（相互错开约7cm以外）；2#楼外墙外侧裂缝间隔1.5m 左右就有一条，外墙内侧裂缝有6条，其中有5条内外侧几乎在同一位置（在5cm以内）；以上裂缝基本呈垂直状自从上而下为通缝，主要出现在1#、2#楼外墙（砼标号为C40P8）。经总承包单位、监理工程师及建设单位工程共同协商一致，要求我项目部针对该事项作出专项检测与处理；后我司请“甘肃省建筑科学研究院”对裂缝进行检测，依据《关于中奥国际广场2#楼地下室剪力墙裂缝检测报告》我项目部采用以下方式进行对裂缝进行封闭处理。对未贯通裂缝采用“北京RMO补缝胶浆”进行封闭处理，对已贯通裂缝采用高强度注浆的方式进行封闭处理，具体内容如下： 一、灌浆施工工艺流程： 裂缝表面处理―封缝―埋设灌浆嘴―准备灌浆泵―试压―配制灌浆材料―灌浆―检验及表面处理。 1、清理裂缝 (1)较宽裂缝，沿裂缝深度凿除裂缝表层混凝土，以露出新鲜混凝土为宜，对其它所有要处理的裂缝，沿缝凿成2～4mm，宽4～6mm的V型槽，并凿毛裂缝内混凝土表面。 (2)对外露钢筋进行除锈处理，对锈断的原钢筋进行焊接替换。 (3)剔除缝口表面的松散杂物，用气压为0.2MPa以上的压缩空气清除槽内浮尘。 (4)向较宽裂缝(宽度)1.5cm)内灌满小石子，要求密实。 (5)沿缝长范围内用丙酮进行洗刷，擦清表面。 2、埋设灌浆嘴
混凝土老是开裂，原来是这个原因 普通混凝土裂缝产生的原因 01 荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝,次应力裂缝是指由外荷载引起的次生应力产生裂缝。 荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02 温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03 收缩引起的裂缝 在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。
塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。 在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。 缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。 自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化反应，这种收缩与外界湿度无关，且可以是正的（即收缩，如普通硅酸盐水泥混凝土），也可以是负的（即膨胀，如矿渣水泥混凝土与粉煤灰水泥混凝土）。 炭化收缩。大气中的二氧化碳与水泥的水化物发生化学反应引起的收缩变形。炭化收缩只有在湿度50%左右才能发生，且随二氧化碳的浓度的增加而加快。炭化收缩一般不做计算。
混凝土结构裂缝的分类特征及密封处理 内容提要：对建筑结构体进行可靠性鉴定时，首先要对构件中出现的裂缝重点分析判断。而 裂缝发生有多种类型，不同类型的裂缝形成的原因不同、特点不同，产生的结果也不同。 混凝土结构裂缝的分类特征及密封处理 对建筑结构体进行可靠性鉴定时，首先要对构件中出现的裂缝重点分析判断。而裂缝发生有多种类型，不同类型的裂缝形成的原因不同、特点不同，产生的结果也不同。产生的裂缝并 不是都会对结构安全和承载力造成危害，就结抅的受力件裂缝来讲，在钢筋混凝土设计分析 中已考虑到混凝土在受拉区是可以带裂缝工作的。因此在受拉区出现的裂缝不会直接影响结 抅的承载力。但这些裂缝却给腐蚀物质（气体和液体）的浸入留下一条通道，降低构件的防 御能力。但在掏件的受压区出现的受力裂缝会导致结构的极限破坏。在预应力混凝土构件遭 受重复荷载作用时，会出现料想不到的裂缝，而这些裂缝会使构件因结构疲劳发生破坏。很显然，混凝土结构体的裂缝不仅仅是由于受力而发生的，出现裂缝可能由一种或几种原因同 时作用引发的。因此，在进行混凝土结构可靠性分析时，必须详细调查区分清楚裂缝的类型， 从裂缝的表现形态分析结构存在的问题。 1、混凝土结构裂缝的分类方法1 ）根据裂缝产生的时间划分裂缝，一般可分为两大类：①施工期间出现的裂缝。②使用期间出现的裂缝。 2）根据引起裂缝的原因可分为：①材料选配不当。②施工控制不当。③温差作用。④荷载作用。⑤钢筋锈蚀作用。⑥地基不均匀沉降。⑦冻胀作用。⑧地震作用。⑨火灾作用。⑩ 碰撞及其他作用等。 3）按照裂缝的产生规律、形态、容易发生的部位分布划分，一般有以下几种：①塑性收缩裂缝。 ②塑性沉降裂缝。③收缩裂缝。④温差裂缝。⑤不规则龟裂。⑥纵向裂缝。⑦横向裂缝。 ⑧剪切裂缝。⑨扭转裂缝。⑩斜向裂缝。？ X形交叉裂缝。？八字和倒八字形裂缝。？其 他裂缝。 2、裂缝划分及其特点 （1）施工期间产生的裂缝1）塑性收缩和沉降裂缝：塑性收缩足在混凝土凝结之前，水分从浇筑表面较快蒸发失水而引起，这些裂缝对结构危害很小，但需进行表面处理；沉降裂缝是在施工过程中混凝土尚无任 何强度时，由于模板振动、棊础下沉、混凝土振后表面（泌）积水较多引起的，这类裂缝一般较深。沿钢筋走向出现的纵缝，是引起钢筋锈蚀的常见原因，对结构的危害应引起重视, 需进行处理。 2）收缩和温差裂缝：收缩是在混凝土凝结期间或硬化后表面形成的裂缝。由于受到模板和周围结构件的约束、缺少养护水、表面未保护、收缩不匀而引发的裂缝，形状与构件表面垂直。对结构的危害程度视缝的大小及深度来定，缝较小时可不作处理。面对于由温度变化引起的或是因水泥的水化热过高形成的裂缝，
混凝土路面开裂的原因总结 1.路面厚度设计问题 路面厚度设计的依据是设计年限内的累计当量轴次。笔者认为，实际上不管是按标准车的轴载还是非标准车的轴载，车辆的实际轴载远大于设计轴载。由此得知，设计路面实际承受的当量轴次远远大于作为其设计依据的设计年限内的累计当量轴次。即现阶段新建路面早期开裂破坏情况较多的症结之一是公路在短期内（如1～2年）已达到设计年限内的累计当量轴次。 2.基层的影响 基层的强度及稳定关系面层的强度和稳定性。基层松铺系数（或基层标高）控制不严而导致的二次补加层，因二次补加层与下层基层无法紧密连接，自身厚度又小，因而极易松散，进而引起路面破坏。地基强度不均匀，路基填料混杂或压实不好，产生不均匀沉降，基层平整度差，导致混凝土面层厚度不匀，离散性大，在行车荷载及温度翘曲应力作用下，使路面应力集中。当应力超过极限强度时，就会在厚度薄弱处产生裂缝。 3.路面窨井yìnjǐng及管线的影响 （1）路面窨井四周的塘渣(风化石和土的混合物；宕渣是爆破后的碎石，粒径较大，是土石混合物。)填筑是实际施工中的薄弱环节。施工单位在推土机推塘渣时，往往将大块塘渣推至窨井边，同时此处压路机很少压到，造成应力薄弱区。实际施工中，路面裂缝很大部分发生在窨井处。 （2）路面下雨污管线渗漏会冲刷路基部分，特别是对流沙土的冲刷更为厉害。 4.混凝土质量的影响 （1）不同标号及品种的水泥混杂使用，硬化时间及收缩量不一样，同样会形成裂缝。 （2）集料质量的影响。
（3）搅拌质量的影响。搅拌时间过短，则拌合不均匀，造成面层强度相差过大，硬化时间及收缩量不同，从而导致裂缝产生；搅拌时间过长，则容易导致骨料破碎、离析，影响混凝土的强度。 （4）振捣质量的影响。振捣不足，易使混凝土中出现气孔、蜂窝，在行车荷载及自然因素作用下产生应力集中而导致裂缝；振捣过量，则粗骨料下沉，混凝土离析，影响其强度。 （5）养护的影响。混凝土的养护对其早期强度增长和防止收缩裂缝极为重要。因此，一定要加强混凝土的早期养护，在表面手浆后尽快予以覆盖和洒水养护。同时必须保证养护的时间，实际养护天数根据混凝土强度增长情况而定，一般宜为14～21天。 5.横向缩缝质量的影响 设置横向缩缝是为了减小收缩应力和翘曲应力。切缝施工是混凝土施工中的一个重要环节，如不加强控制，极易引发裂缝。 （1）切割时间。当混凝土达到设计强度的25％～30％时，应采用切缝机进行切割。切缝太早，粗骨料会从砂浆中跳脱；切缝太晚，如果产生的拉应力大于混凝土容许值，混凝土板就会开裂。气温高，混凝土强度增长快，切割时间要提早。温差大，切割时间也要提早。切缝时间一般遵循的原则是“能切就切，宁早勿晚”。切缝机，宜采用机型小、转速快、振动小的，在混凝土浇筑几小时内即可切割。 （2）切割深度。切缝深度应控制为板厚的1／4～1／5.切得太深，板间的传荷能力难以得到保证。切得太浅，混凝土截面的强度削弱得不够，面层上会产生不规则裂缝 （3）接缝料。接缝料是保证混凝土板正常使用的主要组成部分，如处理不好，则极易出现问题。6.拉杆和传力杆的影响 胀缝传力杆的质量控制主要有两点：一是传力杆的一端应涂沥青，且加管套，以保证其伸缩距离；二是传力杆必须与路面平行，以保证其伸缩方向。前
混凝土裂缝产生的原因及处理方法 一、普通混凝土裂缝产生的原因 01荷载引起的裂缝 混凝土在常规静、动荷载及次应力下产生的裂缝称荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝两种。直接应力裂缝是指外荷载引起的直接应力产生的裂缝, 次应力裂缝是指由外荷载引起的次生应力产生裂缝。 荷载裂缝特征依荷载不同而异呈现不同的特点。这类裂缝多出现在受拉区、受剪区或振动严重部位。但必须指出，如果受压区出现起皮或有沿受压方向的短裂缝，往往是结构达到承载力极限的标志，是结构破坏的前兆，其原因往往是截面尺寸偏小。 02温度变化引起的裂缝 混凝土具有热胀冷缩性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。在某些大跨径桥梁中，温度应力可以达到甚至超出活载应力。温度裂缝区别其它裂缝最主要特征是将随温度变化而扩张或合拢。 03收缩引起的裂缝
在实际工程中，混凝土因收缩所引起的裂缝是最常见的。在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。 塑性收缩。发生在施工过程中、混凝土浇筑后4~5小时左右，此时水泥水化反应激烈，分子链逐渐形成，出现泌水和水分急剧蒸发，混凝土失水收缩，同时骨料因自重下沉，因此时混凝土尚未硬化，称为塑性收缩。塑性收缩所产生量级很大，可达1%左右。在骨料下沉过程中若受到钢筋阻挡，便形成沿钢筋方向的裂缝。在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处，因硬化前沉实不均匀将发生表面的顺腹板方向裂缝。为减小混凝土塑性收缩，施工时应控制水灰比，避免过长时间的搅拌，下料不宜太快，振捣要密实，竖向变截面处宜分层浇筑。 缩水收缩（干缩）。混凝土结硬以后，随着表层水分逐步蒸发，湿度逐步降低，混凝土体积减小，称为缩水收缩（干缩）。因混凝土表层水分损失快，内部损失慢，因此产生表面收缩大、内部收缩小的不均匀收缩，表面收缩变形受到内部混凝土的约束，致使表面混凝土承受拉力，当表面混凝土承受拉力超过其抗拉强度时，便产生收缩裂缝。混凝土硬化后收缩主要就是缩水收缩。如配筋率较大的构件（超过3%），钢筋对混凝土收缩的约束比较明显，混凝土表面容易出现龟裂裂纹。 自生收缩。自生收缩是混凝土在硬化过程中，水泥与水发生水化
世界主要建筑风格分类 1、意大利建筑风格 意大利建筑在建筑技术、规模和类型及建筑艺术手法上都有很大的发展，无论在建筑空间、建筑构件还是建筑外形装饰上，都体现一种秩序、一种规律、一种统一的空间概念。 流行于19世纪下半叶的意大利式风格，一般为方形或近似方形的平面，红瓦缓坡顶，出檐较深，檐下有很大的托架（也称牛腿）。檐口处精雕细凿，气势宏大，既美观有避免雨水淋湿檐口及外墙而变色，使外观看上去始终保持鲜艳亮丽没有污浊。普通的意大利风格的建筑，朝向花园的一面有半圆形封闭式门廊，落地长窗将室内与室外花园连成一体，门廊上面是二楼的半圆形露台。 意大利建筑在细节的处理上特别细腻精巧，又贴近自然的脉动，使其拥有永恒的生命力。其中铁艺是意大利建筑的一个亮点，阳台、窗间都有铁铸花饰，既保持了罗马建筑特色，又升华了建筑作为住宅的韵味感。尖顶、石柱、浮雕……彰显着意大利建筑风格古老、雄伟的历史感。 2、地中海建筑风格 闲适、浪漫却不乏宁静是地中海风格建筑所蕴含生活方式的精髓所在。 地中海风格建筑，原来是特指沿欧洲地中海北岸沿线的建筑，特别是西班牙、葡萄牙、法国、意大利、希腊这些国家南部沿海地区的住宅。这些地中海沿岸的建筑和当地乡村风格的建筑相结合，产生了诸如法国普罗旺斯、意大利拖斯卡纳等地区的经典建筑风格。后来这种建筑风格融入欧洲其他地区的建筑特点后，逐渐演变成一种豪宅的符号。闲适、浪漫却不乏宁静是地中海风格建筑所蕴含的生活方式的精髓所在。 长长的廊道，延伸至尽头后垂直拐弯；半圆形高大的拱门，或数个连接或垂直交接；墙面通过穿凿或半穿凿形成镂空的景致。这是地中海建筑中最常见的三个元素。 地中海风格的建筑舍弃浮华的石材，用红瓦白墙营造出与自然合一的朴实质感。 地中海风格从建筑的形态上看，经常出现很多不对称的设计，尤其是西班牙风格的建筑，采用了很多圆弧形结构。外立面颜色温润而醇和、材料粗朴而富有质感、建筑中包含众多的回廊、构架和观景平台。

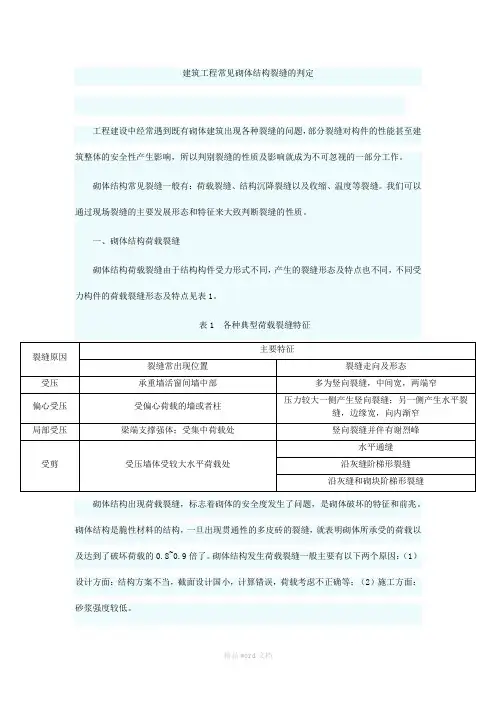

浅谈砌体裂缝性质的鉴别及处理方法 砌体裂缝在建筑施工行业中常遇到的一个质量通病，引起这的通病裂缝原因是多方面， 既有设计上的原因，又有施工方面的因素。但一旦出现的砌体裂缝往往施工单位无从着手， 设计单位拿到后感到措施贫乏，该维修的裂缝不修，不该修的裂缝作处理，修了裂、裂了修，反反复复，施工单位与设计方面常常引发争议。住户在准备做装璜时，认为房屋有质量问题，能理解的住户只要作维修，遇到不太理解的住户提出种种理由。至于什么样的裂缝需要处理呢？我们在这里借此一页与同行们探讨，关键在于裂缝的性质及其危害程度要有专业性鉴 别。例如，砌体因抗压强度不足而产生竖向裂缝，是构件达不到临界状态的重要特性之一， 必须及时采取措施加固或卸荷；而常见的温度裂缝，一般不会危及结构安全，通常都不必加固补强，只在其砌体表面维修即可。因此，鉴别裂缝的不同性质是十分重要的。 一、裂缝性质鉴别 砌体最常见的裂缝原因是温度变形和地基不均匀沉降，这二类裂缝统称为变形裂缝。荷 载过大或截面过小导致受力裂缝虽然不多见，但其危害性往很严重。由于设计构造不当，材料或施工质量低劣造成的裂缝比较容易鉴别，但这种情况较少见。因此，本文重点阐述鉴别裂缝的方法和根据，下面主要经工程实践经验为基础，从裂缝位置、形态特征、开裂时间、 发展变化、建筑特征、使用条件和建筑变形方面，以下介绍三类裂缝的鉴别方法，供参考： 二、砌体裂缝是否需要处理的界限 （一）标准规的规定 1．国家标准《砌体结构设计规》对砌体裂缝无明确的要求和规定，但有一节“防止墙体开裂的主要措施”，以往设计中虽在构造措施上作了规定，砌体裂缝依然屡见不鲜。 2．《工业厂房可靠性鉴定标准》中，对砌体裂缝是否需要处理的界限作了规定： （1）受力裂缝：当砌体结构或构件已出现明显的受压、受弯、受剪等受力裂缝时，应采 取措施处理。 （2）变形裂缝：当砌体结构或构件因温度、收缩、变形和地基不均匀沉降造成裂缝时， 应处理和必须处理。 3．建设部标准《危险房屋鉴定标准》中有关砌体危险构件的规定： （1）砌体裂缝长超过层高的1/2、缝宽大于20mm的竖向裂缝，或产生缝长超过1/3的多条竖向裂缝。 （2）梁支座下的墙体产生明显的竖向裂缝或柱体产生多条水平面裂缝。 （3）门窗洞口或窗间墙产生明显的交叉裂缝、竖向裂缝或水平面裂缝。 （4）砌体柱身出现水平裂缝，或产生竖向贯通裂缝，其缝长超过柱高的1/2。 （二）砌体裂缝处理界限的建议 1．根据裂缝鉴别的依据，正确区别受力或变形两类不同性质的裂缝。 2．当确认为受力裂缝后，由原设计部门根据砌体的实际强度和尺寸进行验算，作出“应进行处理”或“必须处理”的结论。 对于明显的受力裂缝均认真分析，尤其是受压砌体的竖向裂缝，梁或梁垫下的斜向裂缝 或竖向裂缝，柱身的水平裂缝。只有在取得足够的依据时，可不作处理。 3．当确认为变形裂缝时，应根据结构特征、环境条件、使用要求和可能造成的危害作适 当的处理。对已经稳定的变形裂缝，一般不作结构性修补，而仅作恢复建筑功能的局部修补。 对造成柱断裂或产生水平错位的裂缝，必须及时加固处理。 4．墙体出现明显的交叉裂缝时，必须认真分析处理。 三、裂缝处理原则
水泥地面裂缝原因分析与处理方法总结 水泥地面裂缝原因分析?混凝土硬化过程中,由于混凝土脱水,引起收缩,或者受温度高低的温差影响,大风的影响,引起胀缩不均匀而产生的裂缝,混凝土裂缝修补处理采取水泥路面裂缝对裂缝进行修复的技术。那么,今天我们就为大家介绍一下水泥地面裂缝的原因及水泥地面裂缝处理方法。下面,我们就一起来看看。 水泥地面裂缝原因分析？由于构成混合料的各种固体的颗粒大小，密度不同，混合料不可避免发生分层离析，再者由于配合比不当，操作不当，砼的颗粒
不均匀，离析就会加大，即重颗粒下沉，水分向上迁移，从而形成表面泌水，结果就会使水泥砼表面含水量增加，当混合料表面水的蒸发速度比泌水速度快时，水的蒸发面就会深入到混合料表面之内，水面形成凹面。由于凹面较凸面所受压力大，同时颗粒间产生毛细管张力，水泥地面裂缝，促使颗粒凝聚。当水泥砼表面尚未充分硬化，不能抵抗这一表面张力时，砼表面则发生裂缝。这种塑性裂缝的产生时间，大致与泌水消失时间相对应，在砼浇筑之后数小时，砼表面将普遍出现细微的龟裂。 由于构成混合料的各种固体的颗粒大小，密度不同，混合料不可避免发生分层离析，再者由于配合比不当，操作不当，砼的颗粒不均匀，离析就会加大，即重颗粒下沉，水分向上迁移，从而形成表面泌水，结果就会使水泥砼表面含水量增加，当混合料表面水的蒸发速度比泌水速度快时，水的蒸发面就会深入到混合料表面之内，水面形成凹面。由于凹面较凸面所受压力大，同时颗粒间产生毛细管张力，水泥地面裂缝，促使颗粒凝聚。当水泥砼表面尚未充分硬化，不能抵抗这一表面张力时，砼表面则发生裂缝。这种塑性裂缝的产生时间，大致与泌水消失时间相对应，在砼浇筑之后数小时，砼表面将普遍出现细微的龟裂。 水泥地面裂缝如何修补呢？用胶带将彩条布或塑料布把修补区域四周切缝保护起来，以防止在修补过程中修补材料污染相邻路面。将搅拌均匀的修补料倒入冲刷干净的长方体槽里，立即用振动棒振捣密实，振捣时先从边缘和角隅处按顺序振捣，然后再全面振捣。同一位置振捣时间不宜过长，直至混凝土不下沉、不冒气泡、并泛浆为准，并用刮尺赶平，注意控制好标高，再用抹子收光做到一次成形，抹面时严禁在修补材料表面洒水或用泥抹沾水抹面收光，避免出现表面泌水、降低强度。，操作时间控制在20分钟以内，初凝时不得二次抹面压光。 以上就是我们今天为大家介绍的水泥地面裂缝的原因以及水泥地面裂缝处
幻灯片1 混凝土裂缝的种类和特征 市政1321陆万超 幻灯片2 混凝土 混凝土，简称为“砼（tóng）”：是指由胶凝材料将集料胶结成整体的工程复合材料的统称。通常讲的混凝土一词是指用水泥作胶凝材料，砂、石作集料；与水（可含外加剂和掺合料）按一定比例配合，经搅拌而得的水泥混凝土，也称普通混凝土，它广泛应用于土木工程。
幻灯片3 ●混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由 于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。 微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。 但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。 幻灯片4 ●混凝土建筑和构件通常都是带缝工作的，由于裂缝的存在和发展通常会使内部的钢筋等 材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性及抗渗能力，影响建筑物的外观、使用寿命，严重者将会威胁到人们的生命和财产安全。因此，在施工中应尽量采取有效措施控制裂缝产生，使结构尽可能不出现裂缝或尽量减少裂缝的数量和宽度，尤其要尽量避免有害裂缝的出现，把混凝土裂缝控制在可以接受的程度上，从而确保工程质量。 幻灯片5 混凝土裂缝概述 ●裂缝是混凝土最常见的质量通病，与现场搅拌混凝土相比，预拌混凝土的裂缝间题更加 受到工程人员的关注 ●混凝土路面、大型场地也容易出现不规则的纵向、横向裂缝。目前使用单位普遍认为， 预拌混凝土出现裂缝的机会比现场搅拌混凝土要大的多。 幻灯片6 混凝土裂缝的种类 ●混凝土裂缝一般可分为荷载裂缝和变形裂缝。 ●荷载裂缝又可分为外荷载裂缝和荷载次应力裂缝 ●变形裂缝也可分为材料自身变形裂缝和结构变形裂缝。
混凝土地坪裂缝的成因及预防控制 一、裂缝的成因： 造成裂缝的5种主要原因： 1、结构裂缝（结构沉降）； 2、伸缩裂缝； 3、养护裂缝； 4、应力裂缝； 5、徐变裂缝 二、裂缝的产生及预防： 1．结构裂缝： a. 主要是由于地基未压实或因受力不均匀导致发生不均匀沉降； b. 表现：通常发生在受力后的相邻板块间、墙边、柱脚等处，开裂处有明显凹凸感； 开口较宽，上宽下窄，贯穿整个板块。 c. 预控措施：按设计要求及施工规范，地基需分层回填、碾压密实（密实度大于0.93）； 相邻板块之间添加传力杆；柱脚预设隔离物与地坪脱开等。 2．伸缩裂缝： a.由于混凝土伸缩或配筋不匹配、未合理设置伸缩缝、后切缝未达到设计深度造成为 最常见的裂缝问题； b.表现：在板块1/2 或1/3 处出现规律性裂缝； c.预控措施：合理配置钢筋及在混凝土内添加尼龙纤维、合理设计切割缝、切割深度 到位、严格控制混凝土的塌落度、水灰比即可解决。通常建议在混凝土中加入钢纤 维、尼龙纤维或面层绑扎钢筋或钢丝网片。在配筋量无法改变的情况下，应缩小混 凝土的开缝间距，推荐尺寸： 混凝土厚度5厘米开切不大于3M*3M 切缝深度4厘米以上； 厚度为8-10厘米开切不大于4M*4M；切缝深度5厘米以上； 厚度为15厘米开切不大于4.8M*4.8M；切缝深度6厘米以上 厚度为20厘米，开切不大于6M*6M，切缝深度7厘米以上 面层钢筋为非结构筋时应切断，钢丝网片需切断。 3．养护裂缝： a. 为及时进行水养护或养护不到位，或在尚未达到设计强度就过早使用；
b. 主要表现为龟裂现象，并伴随表面强度降低、起灰、翻砂等现象； c. 养护应根据混凝土反应、天气等情况而定，一般入模后20小时后洒水养护，如 果过早进行水养护会造成混凝土强度不高，过晚则表面出现如龟背般裂纹；合理的养护为前三天内，每两个小时洒水一次，7天后可以每天洒水两次。28天为零期。4．应力裂缝： a. 主要出现在边、角、有挠度等应力集中的区域 b. 表现：在边角等应力处、不同材料处出现有规律的裂缝 c. 预控措施：在裂缝产生之前沿应力发展方向切割引导，或与应力发展垂直方向切 割以横断； 5. 徐变： a. 主要由于地面在使用过程中受到来自叉车、铲车胶轮反复点重压、释放而造成； b. 表现：铲车胶轮反复经过区域产生的细小裂纹，几乎没有宽度，通常是表面裂缝； c.预控措施：设计时需充分考虑轮压（点荷载），适当舔加尼龙纤维。这种裂纹 不会影响地坪的正常使用。 （徐变为混凝土地坪国际一大难题，完全解决的相关方法专业人士尚在研究中）
这么完整的混凝土裂缝修补方案,必须一看 第一节参考资料 《混凝土结构加固设计规范》(GB 50367-2013); 《工程结构加固材料应用安全性鉴定规范》(GB50728-2011); 《建筑现场临时用电安全技术规程》(JGJ46-2005); 《建筑施工高处作业安全技术规程》(JGJ80-91); 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001); 第二节裂缝产生原因 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而形成的非均质脆性材料。由于混凝土施工和本身变形、约束等一系列问题，硬化成型的混凝土中存在着众多的微孔隙、气穴和微裂缝，正是由于这些初始缺陷的存在才使混凝土呈现出一些非均质的特性。 微裂缝通常是一种无害裂缝，对混凝土的承重、防渗及其他一些使用功能不产生危害。但是在混凝土受到荷载、温差等作用之后，微裂缝就会不断的扩展和连通，最终形成我们肉眼可见的宏观裂缝，也就是混凝土工程中常说的裂缝。 根据裂缝的类型不同，修补所采用的材料与方法也不相同。按照裂缝的 现状可分为静止裂缝、活动裂缝和正在发展的裂缝。 第三节主要施工方法 一、施工分类 对于塑性裂缝和干缩裂缝只要确认其宽度超过0.1mm，裂缝深度尚未达到保护层深度，并且裂缝已经处于静止状态，为确保建筑物的安全性能和使用年限的耐久性，就必须进行修补恢复，其修复方法可采用表面封闭法。 对于塑性裂缝和干缩裂缝的活性裂缝，可待其基本稳定后再进行处理或裂缝处理后采取补强加固措施，使用压力注胶法限制其裂缝的开展。
对于温度裂缝的修复，因温度裂缝一般宽度较大，且以周期性活动裂缝居多，可采用粘度低、粘结性好、弹性模量较小且柔性较好的结构胶灌注，然后根据构件内力计算，对构件进行外部粘贴纤维法加固。 二、施工工艺 ①表面封闭法操作步骤如下： 1、使用钢丝刷或角磨机配金刚石角磨片打磨裂缝四周不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。 2、用脱脂棉丝蘸丙酮或酒精擦洗打磨过的区域，以去除混凝土粉末和灰尘。 3、调配环氧石英砂浆，要求石英砂干燥且粒径大于0.1mm 的颗粒不超过总重的50%;环氧树脂和固化剂的比例按固化剂的使用要求;石英砂的掺加数量根据和易性调配。 4、在裂缝周边打磨区域表面涂刷一层环氧浆液，以利于后抹材料与混凝土的结合。 5、用专用抹压工具将调配好的环氧砂浆抹压于裂缝表面，待砂浆固化后即可进行装饰工作及后序施工。对于塑性裂缝和干缩裂缝，如果确认其宽度超过0.1mm 或更大，裂缝深度已经达到或超过保护层深度，并且裂缝已经处于静止状态，其修复方法可采用表面凿槽法，操作步骤如下： (1) 使用电锤或钢钎沿裂缝走向在混凝土表面凿槽，槽宽和槽深根据裂缝深度和有利于封缝来确定，一般槽深大于等于裂缝深度，槽宽不小于20mm 为宜。凿槽时注意应先沿裂缝打开，再向两侧加宽。 (2) 使用钢丝刷或角磨机配金刚石角磨片打磨裂缝两边不小于20mm 的范围，目的是清除混凝土表面炭化部分和污染物，打磨深度为1~3mm。 (3) 用吹风机吹净沟槽内外的浮灰尘，再用脱脂棉丝蘸丙酮或酒精擦洗沟槽的内表面和周遍打磨过的区域，以彻底去除沟槽内外的混凝土粉末和灰尘。
中国古代建筑的类型及特点 从类型上看，中国古代建筑大体有宫殿、陵墓、寺庙和民居四类。宫殿建筑以皇宫为代表，以高、大、深、严为特点。高以突出之势显现帝王地位崇高，大以空间显示疆土和国威，深是纵深，严是排列严整，以显示帝王的尊严。陵墓在显示已逝帝王威严的同时多了一份肃穆气氛。秦始皇陵的兵马俑，表现了秦灭六国的国威和一代暴君不可一世的气势；唐高宗和武后合葬的乾陵，则通过长约四公里的神道更多地表现了庄严和肃穆。寺庙建筑由于特定的宗教信仰背景，主要体现了和谐、澄静、神秘的特点。寺庙或建于都市，或筑于名山，正所谓"南朝四百八十寺，多少楼台烟雨中"，营造出美妙的自然和人文环境，使人在和谐的氛围中亲近佛教。民居反映了家族和睦、亲情融洽的居家文化，显得古朴而温馨。 从总体上看，中国古代建筑艺术从一个侧面透视出中国传统文化的特色。一是群体组合。四合院是四面合一的，如有数进院落，也是连成一体的。皇宫宫殿的大和深，也是由建筑组群来体现的。这是传统文化注重家庭团聚、国家一统的反映。二是布局平整。从周代开始，就已经有王室居中，左宗庙、右社稷、前朝、后市和居民四布的都市规划制度。后世都城和寺庙往往以中轴为线，对称排列，均衡分布。无论是皇宫还是民居内部，都按尊卑长幼的次序各有其所，不得混淆。这是传统文化重礼、尊君、崇孝的反映。三是封闭自守。古代建筑虽有御敌、防盗的考虑，但其封闭形态也不能说没有自守自足的心理因素。大到万里长城，中到护城河和城墙，小到四合院和客家圆形土楼，都反映了传统文化封闭自足、不待外求的一面。 信息来源：云南省教育厅高教处组编.中西文化概述.云南大学出版社，2001年2版第168-169页
常见混凝土裂缝及处理方法 混凝土是一种由砂石骨料、水泥、水及其他外加材料混合而成的非均质脆性材料。由于混凝土施工、本身变形和约束等一系列问题，使混凝土裂缝成为土木、水利、桥梁、隧道等工程中最常见的工程病害。它的出现不仅会降低建筑物的抗渗能力，影响建筑物的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响建筑物的承载能力，因此要对混凝土裂缝进行认真研究、区别对待，采用合理的方法进行处理，保证建筑物和构件安全、稳定的工作。 二混凝土裂缝产生的主要原因 在施工和使用过程中，混凝土结构开裂的原因很多，当发生温度和湿度变化、结构受荷、地基不均匀沉降，施工方式不当时，都非常容易产生裂缝，具体原因有以下几方面： 1、设计不当产生的裂缝 为追求建筑物的外观样式，建筑物表面存在过多凹凸角，产生的凹角应力集中容易导致出现裂缝；一些超长建筑物，很易出现伸缩裂缝；此外，因设计的承重板件厚度太小，刚度减弱，板中受拉钢筋和受压混凝土应力增大，致使板件出现穿透性裂缝也比较常见。 2、混凝土材料使用不当产生的裂缝 使用混凝土收缩性较高的矿渣水泥、快硬水泥、低热水泥及
水泥标号低或水灰比高均易产生裂缝。 3、地基变形产生的裂缝 当建筑物建于土质差别较大或软弱土质上，基础深浅不一，相邻部分的高度、荷重、结构刚度差别较大或是建筑物平面形状复杂、立面变化过大、长度过大等原因都会导致基础不均匀沉降。 4、施工工艺不当产生的裂缝 （1）水泥、砂、石等质量不好是引起裂缝较常见的因素。若工程上用了这些不合格的材料就会导致“豆腐渣工程”。 （2）混凝土是一种人造混合材料，其质量好坏的一个重要标志是成型后混凝土的均匀性和密实程度。因此混凝土的搅拌、运输、浇灌、振实各道工序中的任何缺陷和疏漏，都可能产生裂缝。 （3）水分蒸发、混凝土干缩通常是导致混凝土裂缝的重要原因。混凝土养护，特别是早期养护质量与裂缝关系密切，早期表面干燥可使其内外温度相差较大很容易产生裂缝。 （4）模板构造不当，漏水、漏浆、支撑刚度不足、支撑的地基下沉，过早拆模等都有可能造成混凝土开裂。 5、其他原因产生的裂缝 （1）温度应力引起裂缝：目前温度裂缝产生主要原因是由温差造成的。 （2）收缩引起裂缝：收缩有很多种，包括干燥收缩、塑性收缩、自身收缩、碳化收缩等。
混凝土裂缝处理专项方案 一、工程概况 1.张江中区B-3-6地块研发楼项目由5栋办公楼（A~E栋）和中间环形中庭（F栋）组成，5栋办公楼分别为A～E栋办公楼，7～10层，高度为28.3m～44.3m,采用框剪结构，中间环形中庭为F栋中庭，为五个办公楼空间联系部分，3层，高度为40.3m，结构形式采用钢框架支撑结构，屋盖为网架结构。 2.在主体混凝土结构工程施工过程中，B楼二层楼面板轴线B-12~B-13之间处出现微裂缝。为保证工程质量，满足主体验收创优条件，对本工程的裂缝进行专项处理。 二、裂缝分类及处理 1.宽度≤0.3毫米的非贯穿裂缝，对结构承载力及持久强度无有害影响，可不作处理。 2.宽度>0.3毫米的非贯穿裂缝会引起钢筋锈蚀，影响结构持久承载力，采用表面涂抹砂浆法处理。 3.不成片、分散的贯穿性裂缝会引起钢筋锈蚀，影响使用功能，采用改性环氧树脂灌浆法处理。 本工程B楼二层楼面板轴线B-12~B-13之间处出现微裂缝局部属于贯穿性裂缝，故采取环氧树脂灌浆法处理。若其他区域再出现裂缝已按以上三类分别处理。 三、裂缝产生原因分析 1.混凝土质量和性能不达标,坍落度过大、使用低性能外掺济,导致裂缝。 泵送商品混凝土进行浇筑,其坍落度大,流动性好,但也易产生局部
粗骨料少、砂浆多的现象,加之商品砼厂商为降低价格和成本使用低档原材料忽视了混凝土的品质,导致性能下降。混凝土强度值对水灰比的变化十分敏感,基本上是水和水泥计量变动对强度影响的叠加。因此,水、水泥、外掺混合材料、外加剂溶液的计量偏差,将直接影响混凝土的强度。如含泥量大的粉砂配制的混凝土收缩大,抗拉强度低,脱水干缩时容易因塑性收缩而产生裂缝。 2.施工中过分振捣,模板、垫层过于干燥导致楼板裂缝 混凝土浇筑振捣后,粗骨料沉落挤出水分、空气,表面呈现泌水而形成竖向体积缩小沉落,造成表面砂浆层,它比下层混凝土有较大的干缩性能,待水分蒸发后,易形成凝缩裂缝。而模板、垫层在浇筑混凝土之间洒水不够,过于干燥,则模板吸水量大,引起混凝土的塑性收缩,产生裂缝。 3. 上人过早施工、加荷导致裂缝 为了抢工期,赶进度,在刚浇好的现浇板上或混凝土尚处在初凝和终凝阶段,就任意踩踏,搬运材料,集中堆放钢管、钢筋板等。过早的加荷引起不规则的受力裂缝。这些裂缝一旦形成,就难于闭合,形成永久性裂缝。 4.混凝土养护不当导致楼板裂缝 养护不当也是造成裂缝的主要原因。过早养护会影响混凝土的胶结能力。过迟养护,混凝表面游离水分蒸发过快,水泥缺乏必要的水化水,而产生急剧的体积收缩,此时混凝土早期强度低,不能抵抗这种应力而产生开裂。另外过度的抹平压光会使混凝土的细骨料过多地浮到表面,形成含水量很大的水泥浆层,水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙,引起表面体积碳水化收缩,导致混凝土板表面龟裂。 5.板筋下沉导致楼板裂缝 不重视保护板面上层负筋的正确位置,施工人员野蛮操作,任意踩踏钢筋,致使负筋下陷,保护层过大,浇筑前及浇筑中也不及时进行整修,减
十种建筑风格分类及介绍 1、地中海建筑风格 2、意大利建筑风格 3、法式建筑风格 4、英式建筑风格 5、德式建筑风格 6、北美建筑风格 7、新古典主义建筑风格 8、新中式建筑风格 9、现代主义建筑风格10、综合类建筑风格 1、地中海建筑风格 闲适、浪漫却不乏宁静是地中海风格建筑所蕴含生活方式的精髓所在。 地中海风格建筑，原来是特指沿欧洲地中海北岸沿线的建筑，特别是西班牙、葡萄牙、法国、意大利、希腊这些国家南部沿海地区的住宅。这些地中海沿岸的建筑和当地乡村风格的建筑相结合，产生了诸如法国普罗旺斯、意大利拖斯卡纳等地区的经典建筑风格。后来这种建筑风格融入欧洲其他地区的建筑特点后，逐渐演变成一种豪宅的符号。闲适、浪漫却不乏宁静是地中海风格建筑所蕴含的生活方式的精髓所在。 长长的廊道，延伸至尽头后垂直拐弯；半圆形高大的拱门，或数个连接或垂直交接；墙面通过穿凿或半穿凿形成镂空的景致。这是地中海建筑中最常见的三个元素。 地中海风格的建筑舍弃浮华的石材，用红瓦白墙营造出与自然合一的朴实质感。 地中海风格从建筑的形态上看，经常出现很多不对称的设计，尤其是西班牙风格的建筑，采用了很多圆弧形结构。外立面颜色温润而醇和、材料粗朴而富有质感、建筑中包含众多的回廊、构架和观景平台。 地中海风格在细节的处理上特别细腻精巧，在西班牙建筑中，经常广泛运用螺旋形结构配件。此外，在地中海建筑中往往采用建筑圆角，让外立面更富动感，并配合以落地大窗和防锈锻铁为装饰的小窗，外墙局部用文化石和特别的涂料；露台上采用弧形栏杆等；而装饰性用的烟囱，则带有传统的英国风味。 2、意大利建筑风格 意大利建筑在建筑技术、规模和类型及建筑艺术手法上都有很大的发展，无论在建筑空间、建筑构件还是建筑外形装饰上，都体现一种秩序、一种规律、一种统一的空间概念。 流行于19世纪下半叶的意大利式风格，一般为方形或近似方形的平面，红瓦缓坡顶，出檐较深，檐下有很大的托架（也称牛腿）。檐口处精雕细凿，气势宏大，既美观有避免雨水淋湿檐口及外墙而变色，使外观看上去始终保持鲜艳亮丽没有污浊。普通的意大利风格的建筑，朝向花园的一面有半圆形封闭式门廊，落地长窗将室内与室外花园连成一体，门廊上面是二楼的半圆形露台。 意大利建筑在细节的处理上特别细腻精巧，又贴近自然的脉动，使其拥有永恒的生命力。其中铁艺是意大利建筑的一个亮点，阳台、窗间都有铁铸花饰，既保持了罗马建筑特色，又升华了建筑作为住宅的韵味感。尖顶、石柱、浮雕……彰显着意大利建筑风格古老、雄伟的历史感。 3、法式建筑风格 法式建筑往往不求简单的协调，而是崇尚冲突之美，呈现出浪漫典雅风格。法式建筑还有一个特点，就是对建筑的整体方面有着严格的把握，善于在细节雕琢上下工夫。法式建筑是经典的，而不是时尚的，是经过数百年的历史筛选和时
