如何做竖向设计图
（一）内容与用途

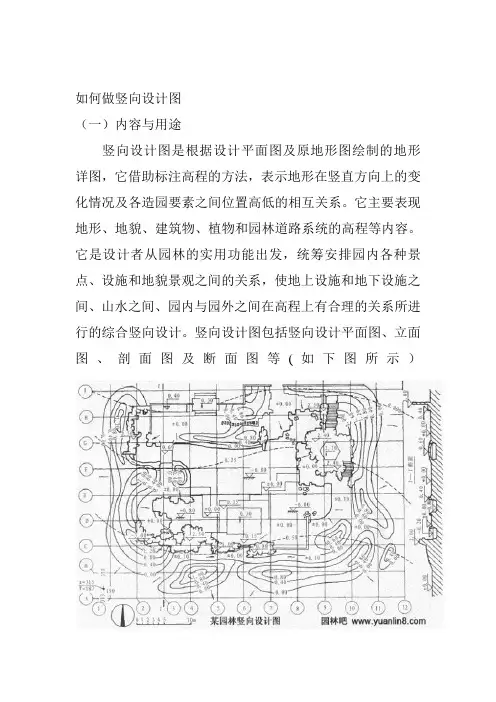

竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）
（二）绘制要求
竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。
1．平面图
(l)绘图比例及等高距。平面图比例尺选择与总平面图相同。等高距（两条相邻等高线之间的高程差）根据地形起伏
变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。
(2)地形现状及等高线。地形设计采用等高线等方法绘制于图面上，并标注其设计高程。设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。假设周围平整地面高程定为0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。高程单位为m，要求保留两位小数。
(3)其他造园要素。
①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。
②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。湖底为缓坡时，用细实线绘出湖底等高线并标注高程。若湖底为平面时，用标高符号标注湖底高程。
③山石：用标高符号标注各山顶处的标高。
④排水及管道：地下管道或构筑物用粗虚线绘制。并用单箭头标注出规划区域内的排水方向。
为使图形清楚起见，竖向设计图中通常不绘制园林植物。
2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出
立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。
根据表达需要，在重点区域、坡度变化复杂的地段，还应绘出剖面图或断面图，以便直观地表达该剖面上竖向变化情况。
昆明万科景观施工图制图标准（讨论稿） 一、总要求 施工图的设计文件要完整，内容、深度要符合要求，文字、图纸要准确清晰，整个文件要经过严格校审，避免“错、漏、碰、缺”。 施工图设计应根据已通过的方案设计文件、初步设计文件及设计合同书中的有关内容进行编制，内容以图纸为主，应包括：封面、图纸目录、设计说明、图纸、材料表、材料附图、详细面积指标等。 施工图设计文件一般以专业为编排单位，分别为园建、绿化、结构、给排水、电气专业等。各专业的设计文件应经严格校审、签字后，方可出图及整理归档。 二、设计深度 施工图的设计深度应满足以下要求： 1 能据以编制施工图预算； 2 能据以安排材料、设备订货及非标准材料的加工； 3 能据以进行施工和安装； 4 能据以进行工程验收； 在设计中应因地制宜地积极推广和正确选用国家、行业和地方的建筑标准设计，并在设计文件的设计说明中说明图集名称和页次。 关于设计说明书和图纸应表达的内容、深度等要求，是考虑对园林景观工程通用而编制的。在进行一项园林工程具体设计时，应根据
设计合同书的要求，参照本文对相应内容的深度要求编制设计文件；当工程项目中有本文未列入的内容时，宜参照本文对深度的要求，将其增加编入设计文件中。 三、图纸封面及图框 图纸封面应包含项目名称、图纸专业、设计出图单位、出图时间及出图版本。 图框应采用设计规范标准尺寸图框，应包含下图所示内容。 应注意总图中，在位置示意及指北针一栏仅用表示指北针；但在分区详图中，必须将总平面缩小放置在该栏中，并表示出改分区在总图上的位置。
四、设计说明中应包含的内容 1 设计依据及设计要求：应注明采用的标准图及其它设计依据。 2 设计范围。 3 标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐标还是绝对坐标；如为相对坐标，须说明采用的依据。 4 材料选择及要求： 对各部分材料的材质要求及建议； 一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。 5 施工要求：强调需注意工种配合及对气候有要求的施工部分。 6 用地指标：应包含以下内容：总占地面积、绿地面积、道路面积、铺地面积、绿化率及工程的估算总造价等。 五、图纸目录的编排
方案设计阶段的总平面设计内容： 设计说明书 1、概述场地现状特点和周边环境情况，详尽阐述总体方案的构思意图和布局特点，以及在 竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。 2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造（改建）方面的总 体设想。 设计图纸 1、场地的区域位置。 2、场地的范围（用地和建筑物各角点的坐标或定位尺寸、道路红线）。 3、场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑 物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等）。 4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线 （或道路红线、建筑红线）及相邻建筑物之间的距离。 5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场 的控制标高。 6、指北针或风玫瑰图、比例。 7、根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析 （人流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设等。 一般情况下，做到以下深度即可满足常规要求： 场地的区域位置图：大城市应包括城市位置和区域位置； 现状图：现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……； 总平面图：拟建主要建筑物的名称、位置、层数与设计标高，控制标高。场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……； 交通道路图：也可分为道路广场图和交通流线分析图； 绿化图：也可分为绿化布置图和绿化景观分析图； 竖向图、管网图（可以不做）。 初步设计阶段的总平面设计内容： 在初步设计阶段，总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。

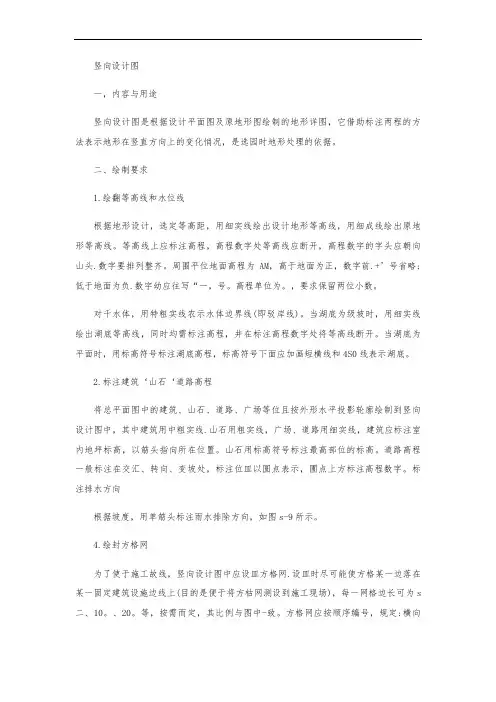

竖向设计图 一，内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注两程的方法表示地形在竖直方向上的变化悄况，是选园时地形处理的依据。 二、绘制要求 1.绘翻等高线和水位线 根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细成线绘出原地形等高线。等高线上应标注高程，高程数字处等高线应断开，高程数宇的字头应朝向山头.数字要排列整齐。周围平位地面高程为AM，高于地面为正，数字前.+’号省略;低于地面为负.数宇幼应往写“一，号。高程单位为。，要求保留两位小数。 对千水体，用特粗实线农示水体边界线(即驳岸线)。当湖底为级坡时，用细实线绘出湖底等高线，同时均需标注高程，井在标注高程数字处将等高线断开。当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和4S0线表示湖底。 2.标注建筑‘山石‘道路高程 将总平面图中的建筑、山石、道路、广场等位且按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗实线.山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以筋头指向所在位置。山石用标高符号标注最高部位的标高。道路高程一般标注在交汇、转向、变坡处，标注位皿以圆点表示，圃点上方标注高程数字。标注排水方向 根据坡度，用单筋头标注雨水排除方向，如图s-9所示。 4.绘封方格网 为了使于施工故线，竖向设计图中应设皿方格网.设皿时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方枯网测设到施工现场)，每一网格边长可为s 二、10。、20。等，按需而定，其比例与图中-致。方格网应按顺序编号，规定:横向
从左向右，用阿拉伯数字编号;纵向自下而上，用拉丁字母编号，并按侧皿墓准点的坐标，标注出纵横第一网格坐标。 s.绘翻比例.指北针.注IF标肠栏、技术里求娜局部断面图 必要时，可绘制出某一剖面的断面图，以便立观地表达该剖面上经向变化悄况，如图6-9中断面图所示. 三.竖向设计图的阅读 I.粉图名、比例、指北针、文字说明 了解工程名称，设计内容、所处方位和设计范围。 2-居等高线的含义 看等高线的分布及高程标注，了解地形裔低变化，看水体深度及与原地形对比，了解土方工程情况从图b-9可见，该园水池居中，近方形，常水位为.，池底平整，标高均为一.80二。游园的东、西、部分布坡地土丘，高度在0.以卜，加顶之间，以木北角为最高，结合卫获地形高视可见中部挖方趁较大，北角坟方盆较大。 3.粉建筑、山石和道路高程 图6-4中六角亭笼于标裔为，的山石上，辛内地面标高 m，成为全园最高景观。水榭地面标高为 m,拱桥桥面最高点为 m,曲析标高为.园内布置假山三处，高度在众.之间.西南角假山最高。园中道路较平坦，除南部、西部部分路面略高以外，其余均为阅.的. 4.看排水方向 从图6一中可见.该园利用自然坡度排出雨水.大部分雨水流人中部水池，四周流出园外。 6.粉坐标。确定旅工放钱依拐 二。目的
设计主线:规划设计(总图竖向) 设计主线：规划设计（总图、竖向） 规划设计：规划总图（含指标）、竖向图（含道路分析或单独出）、管线综合图、日照分析图（住宅相关）、绿化图、设计说明书; 各地规划部门，对规划设计报建文件要求不一样，总图、竖向、管线、日照是必有的； 一、总图： 1.指标：常规的指标表，数据必须严格控制 地上建筑面积：规划阶段按容积率计算，方案阶段基本保持一致（略有不一致也按一致报，少了以后也不能加，多了以后可以少），规证阶段准确；关系利润，没有经过公司决策，设计不能轻易减少指标； 地下建筑面积：一般规划部门不太严格，满足车位情况下，可以调整；（前期预留人防增设的面积，避免超出出现立项损益的地下面积）； 建筑密度/绿化率：一般控规指标已确定，后期调整要经过城规委会等重大会议决策；有些地方对绿化率的核算严格，要求提供pl线的绿化范围图； 车位：含安置房、经济适用房、公租房等，1户/个指标可以调低；地上车位我们地区上限为总停车位的10%，一般按允许的上限控制，减少地下车库积压成本； 配套面积：能放地下的不要放地上（换热站除外），能卡最低指标的绝不增加； 2.周边环境及交通条件 景观资源，如自然景观（海景山景），人工景观（公园）等，如何利用或改造提升，沿之布置优质产品； 商业交通资源，商业交通等吵杂环境，对居住为劣势，但对商业、办公、公寓等为优势；如需布置住宅，将其楼栋的产品量降低，低价薄利销售； 市政设施：变电站、供热公司等劣势环境，布置产品量减少，产品类型及总价均减少； 即：好地方，多布楼，布好楼，反之亦然； 3.入口及周界布置 一般小区至少设置主次两个小区入口，主入口放在人流最多的道路上；大门能形成标识性；如果沿街的商业网点价值高，门可结合网点设计； 入口设计也要结合现场情况，如果周边道路未建，在交付时也可能无法建成，至少保证一处入口在交房时能方便使用； 车行入口：根据我们项目交付后，物业管理的反馈，最好的车库入口位置是，直接面向小区外部，在岗亭一侧（另一侧设置小区消防车道和人行入口），这样一个岗亭可以同时监控地上地下车辆和人流。如果地下车库设置在小区门内部，业主要打两次卡才能进入车库，物业也难以控制车辆进入园区； 规划设计时，应把小区入口设计和围墙周界都简要的布置在图上； 4.产品布局： 一般住宅小区，常见类别：住宅、网点、配套用房（物业用房、幼儿园或小学、养老院）； 住宅产品：强排及损益阶段已经对产品的方向（层数、位置、面积等）确认，规划阶段结合初步选定的户型标准层布置，计算日照；（建筑外轮廓稍放一点，避免单体方案受限过多）； 网点：原则上利润最大化，总价低，一层沿街价值最高，普通网点进深16-24米； 配套用房：一般选用商业价值低的地方，也可集中设置重点打造，作为项目的卖点，对社区型商业有一定的带动作用； 5、活动场地/配套：
XX市XX城XX路南半幅16m宽道路工程 施工图设计说明 （道路部分） 1、工程概况 1.1工程规模、建设范围 XX市XX城XX路按照XX城城区路网规划总体要求，道路红线宽度控制为40米，道路区域为填海区，填海造城一期工程海堤填筑刚合拢，现在已形成16m宽的道路路胚，原路基范围内未进行地基处理，直接吹沙填筑，高度有4m～5m左右。为了加快XX城内部城区建设，根据建设单位要求，XX路近期先实施16m，远期按照40m道路红线宽度修建。本次设计XX市XX城XX路南半幅16m宽道路工程起点位于XX市XX路与XX路交叉口处（K0+30.234），道路沿海堤前进，终点位于XX桥（K4+578.114），本次修建长度全长4.547公里。 1.2工程自然条件情况 1.2.1地形地貌 本线路位于XX市将新建的XX城城区内，道路总体走向为由东向西方向。XX 市XX城将在围海填筑基础上形成城市，现已完成海堤填筑，整个地形比较平缓。 1.2.2水文条件 本工程沿线无大河流，路线受海洋潮汐影响较大。 1.2.3工程地质 本工程沿线地质主要是填海区，而且是在刚填筑的堤坝上，工程地质条件较好，主要是刚完成堤坝填筑，路基不够稳定，沉降影响较大。1.4 设计内容及文件组成 根据签定的设计合同，我院承担该项目的设计内容为：道路、排水、管线综合等。 2、设计依据 2.1设计依据 2.1.1道路设计合同 2.1.2建设单位提供XX市XX城海堤填筑施工图 2.1.3XX市XX城区域路网规划――总平面图 2.2采用规范 2.2.1《城市道路设计规范》（CJJ37-90） 2.2.2《公路沥青路面设计规范》（JTJ014-97） 2.2.3《公路路基设计规范》（D30-2004） 2.2.4《城市道路路基工程施工及验收规范》（CJJ44-91） 2.2.5《公路路面基层施工技术规范》（JTJ034-2000） 2.2.6《公路沥青路面施工技术规范》（JTG F40-2004） 3、道路工程设计 3.1设计原则 3.1.1服从现状区内现状用地规划，满足各条道路规划红线的要求，保证道路实现其交通、景观、艺术功能，维护区内规划布局的合理性、完整性、可持续性。 3.1.2遵从功能合理、结构安全、经济实用的原则。 3.1.3根据地形与地块功能分区，道路竖向设计与周边地块开发有机结合。 3.2主要设计标准
总图设计中的竖向设计 总图设计是目前工业项目设计阶段中非常重要的一个环节。是在已经确定好的厂址和工业企业总体规划的基础上，根据工艺、生产、安全、卫生、规划等要求，综合利用环境条件，合理确定地上及地下所有建筑物、构筑物、交通运输线路(铁路、公路、航运)、工程管线、及绿化的平面和竖向高度的设计过程。现在我就结合我自身的工作经验。简单的发表下我对竖向设计的一些看法。 竖向设计即对建设场地，按其自然状况，工程特点和使用要求所作的规划。包括：选择竖向设计的形式和平土反方式：确定工业场地平土标高，计算土石方量，是总填挖方量最小，接近于平衡；确定建构筑物、道路及排水设施的标高，使之互相协调适应；确定场地排雨水方式和措施，是厂区能够迅速排出雨水，保证厂区不会受到洪水和内涝的威胁等。 竖向设计是总图运输设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。当地域范围大、在地形起伏较大的场地，功能分区、踌网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。所以。在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。做好场地的竖向设计。对于降低工程成本、加快建设进度具有重要的意义。 建设场地是不可能全都处在设想的地势地段。建设用她的自然地形往往不能满足建、构筑物对场地布置的要求。在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形。合理选择设计标高，使之满足建设项目的使用功能要求。成为适宜建设的建筑场地。 常见的竖向布置形式有平坡式和阶梯式。平坡式分为水平型、斜面型和组合型。水平平坡式的竖向布置能为铁路、道路布置创造良好的技术条件。但是遇到
笔者在数年建筑工程施工图审查工作中，通过多项建筑工程的施工图审查，发现了建筑设计中总平面图设计、建筑说明、建筑平面、立面、剖面、建筑构件有关深度设计及强制性条文等内容设计中较为常见的问题，现分别总结如下： 一、总平面布置图 送审的施工图文件中，总平面布置图基本上都有，但表达深度差别较大，大 部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关 要求。主要问题有： 1.总平面图要有一定的范围。只有用地范围不够，要有场地四邻原有规划的 道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。 2.保留原地形和地物。场地测量坐标网及测量标高，包括场地四邻的测量坐 标(或定位尺寸)，有些工程的总图设计往往无保留。 3.竖向设计。往往只有标注建筑物的±0.000设计标高的相对场地的测量标 高数值，有的只有标注室内外高差数而已。结果是： (1)竖向设计标高不符合规划部门的控制标高。 (2)场地内与场地外围的城市道路标高不衔接，不合理。 (3)场地及其道路的标高不利于排水。 (4)场地内道路无设计标高，特别是交接处、建筑物的入口处，也无标注道 路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。 4.没土方工程平衡设计。盲目的竖向设计，往往会带来不必要的挖方或填方， 增加造价，造成经济损失。 5.总图设计没有必要的详图设计。比如道路横断面、路面结构，反映管线上 下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车 场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，给施工带来 困难，也无法保证总图的合理性。 6.消防车道宽度不满足消防要求。消防车道距离高层建筑外墙小于5 米，不满足消防登高面要求。 二、建筑设计说明部分 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一览表+各部 位装修材料一览表方能完整地表达清楚，少数能做到，多数工程还只是文字说明。 总说明中占地面积一般都缺标注。
如何做竖向设计图 （一）内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）
（二）绘制要求 竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。 1．平面图 (l)绘图比例及等高距。平面图比例尺选择与总平面图相同。等高距（两条相邻等高线之间的高程差）
根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。 (2)地形现状及等高线。地形设计采用等高线等方法绘制于图面上，并标注其设计高程。设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。假设周围平整地面高程定为 0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。高程单位为m，要求保留两位小数。 (3)其他造园要素。 ①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。 ②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。湖底为缓坡时，用细实线绘出湖底等高线并标注高程。若湖底为平面时，用标高符号标注湖底高程。 ③山石：用标高符号标注各山顶处的标高。 ④排水及管道：地下管道或构筑物用粗虚线绘制。并用单箭头标注出规划区域内的排水方向。 为使图形清楚起见，竖向设计图中通常不绘制园林植物。
(一）内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(图10-8、图10-9、图10-10)。 （二）绘制要求 竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。 1、平面图 (l)绘图比例及等高距。平面图比例尺选择与总平面图相同。等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。
（2）地形现状及等高线。地形设计采用等高线等方法绘制于图面上，并标注其设计高程。设计地形等高线用细实线绘制。原地形等高线用细虚线绘制。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头。数字要排列整齐。假设周围平整地面高程定为0. 00,高于地面为正，数字前“一”号省略；低于地面为负，数字前应注写“一”号。高程单位为m,要求保留两位小数。 （3）其他造园要素。 ①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。 ②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。湖底为缓坡时，用细实线绘出湖底等高线并标注高程。若湖底为平面时，用标高符号标注湖底高程。 ③山石：用标高符号标注各山顶处的标高。 ④排水及管道：地下管道或构筑物用粗虚线绘制。并用单箭头标注出规划区域内的排水方向。 为使图形清楚起见，竖向设计图中通常不绘制园林植物。 2、立面图在竖向设计图中，为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。 根据表达需要，在重点区域、坡度变化复杂的地段，还应绘出剖面图或断面图，以便直观地表达该剖面上竖向变化情况。
施工图设计深度要求 4．1 一般要求 4．1 1 施工图设计文件。 1 合同要求所涉及的所有专业的设计图纸(含图纸目录、说明和必要的设备、材料表，见第4．2节至第4．8节)以及图纸总封面；对于涉及建筑节能设计的专业，其设 计说明应有建筑节能设计的专项内容； 2 合同要求的工程顶算书； 注：对于方案设引后直抵进入施工图田设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书(见第3．10节)。 3 各专业计算书。计算书不属于必须交付的设计文什，但应按本规定相关条款的要求编制并归档保存。 4．1．2 总封面标识内容。 1 项目名称； 2 设计单位名称； 3 项目的设计编号； 4 设计阶段； 5 编制单位法定代表人、技术总负责人和项目总负责人的姓名及其签字或授权盖章； 6 设计日期(即设计文件交付日期)。 4. 2 总平面 4．2. 1 在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、计算书。 4，2．2 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。 4．2．3 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济指标表(见表3．3．2，该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础资料： 4．2. 4 总平面图。 1 保留的地形和地物； 2 测量坐标网、坐标值； 3 场地范围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数； 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称
（一）内容与用途 竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）
（二）绘制要求 竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。 1．平面图 (l)绘图比例及等高距。平面图比例尺选择与总平面图相同。等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分
别为0.2、0.5、1m。 (2)地形现状及等高线。地形设计采用等高线等方法绘制于图面上，并标注其设计高程。设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。假设周围平整地面高程定为0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。高程单位为m，要求保留两位小数。 (3)其他造园要素。 ①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。 ②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。湖底为缓坡时，用细实线绘出湖底等高线并标注高程。若湖底为平面时，用标高符号标注湖底高程。 ③山石：用标高符号标注各山顶处的标高。 ④排水及管道：地下管道或构筑物用粗虚线绘制。并用单箭头标注出规划区域内的排水方向。 为使图形清楚起见，竖向设计图中通常不绘制园林植物。 2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。 根据表达需要，在重点区域、坡度变化复杂的地段，还应绘出剖面图或断面图，以便直观地表达该剖面上竖向变化情况。
总图运输设计的竖向设计 一、竖向布置形式 在总平面布置时必须考虑竖向布置的形式。按整平面之间的连接方式不同，通常可分为平坡式、台阶式和混合式三种竖向布置形式。 1．平坡式：即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形势有利于生产运输联系、网管敷设。但当场地自然地形坡度较大时，则土石方量很大。在有色金属工业中，冶炼厂、加工厂、建筑密度相对较大，生产车间之间联系密切，道路、管线较多，故要求地形较平坦，多采用平坡式布置形式。同样，大多数机械加工、电子、轻工业项目也通常采用平坡式布置形式。 2．台阶式：即由几个标高差较大的不同整平面相连接而成。这种在平面连接处往往需设置边坡或挡墙，相对来说可节约一定的土石方量，但运输与管网敷设条件差。当工艺要求地面有高差时常采用这种布置形式。如选矿厂、水泥厂、造纸厂、制酸厂和湿法冶金厂等采用这种布置形式有利于减少物料的传送，节省动力和设备，缩短管线及皮带长度，节省投资和降低生产成本； 3．混合式：即在同一场地上有的地段采用平坡式，有的地段采用台阶式：当所处地形起伏较大时，为保证主体工程的建设及生产，往往对主要生产区采用平坡式，辅助生产区采用台阶式、这样有利于节省土建工程量。 竖向设计图 二、竖向设计的原则 1、竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。 2、充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。例如当建、构筑物布置在平坦地区时，其纵轴
宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。 3、在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。要使其空间造形效果和谐均衡、舒展完整，在环境上优美舒适。
施工图竖向设计 竖向图内容：建筑室内外标高、场地道路坡向、坡度、坡长、地面节点标高、景观建构筑物标高、水景常水位标高及池底标高、地形等高线、等高距、台阶级数及上下方向、雨水口位置、 问题 1.排水率 华北地区排水率为千分之三 2.排水长度地表径流长度和面积 一地表排水 创造地形应同时考虑园林景观和地表水的排放,各类地表的排水坡度宜符合表 4.2.1的规定。 二水体外缘 1)水工建筑物、构筑物应符合下列规定： 一、水体的进水口、排水口和溢水口及闸门的标高,应保证适宜的水位和泄洪、 清淤的需要;?二、下游标高较高至使排水不畅时，应提出解决的措施； 三、非观赏型水工设施应结合造景采取隐蔽措施。 2）硬底人工水体的近岸２.0ｍ范围内的水深,不得大于0.7m,达不到此要求的应 3)溢 设护栏。无护栏的园桥、汀步附近2.0m范围以内的水深不得大于0.５m。? 4）护岸顶与常水位的水口的口径应考虑常年降水资料中的一次性最高降水量。? 高差,应兼顾景观、安全、游人近水心理和防止岸体冲刷。 3.坐标 建筑物、构筑物、铁路、道路、管线等应标注下列部位的坐标或定位尺寸： 1建筑物、构筑物的定位轴线(或外墙面)或其交点; 2圆形建筑物、构筑物的中心;?３皮带走廊的中线或其交点； ４铁路道岔的理论中心，铁路、道路的中线或转折点;?５管线(包括管沟、管架或管桥)的中线或其交点; 6挡土墙墙顶外边缘线或转折点。 4．如何方便施工 5．雨水井和截水沟设计要注意的东西 排水井和雨水井要考虑管道的走向,N点之间线段最短。
井的位置要考虑美观，井盖的处理方法要考虑和铺装的搭配。井盖的颜色也是要考虑的内容，要美观。还要考虑排水井的间距及排水管的大小。 井的位置？怎么确定？ （大灰狼)井位在排水图中。井的位置我们是由施工图设计师来定的。如果是现场原有的，或者建筑用的井盖,在管网图里有。如果管网图的井盖会对景观产生影响，我们会和甲方协调,换位置。最好是懂点水电的土建来做。我们是这么做的。竖向设计图上有雨水口,然后总图再给水电设计师做水施图。项目负责人要审核水电的图,免得井的位置与设计的想法不符。 当井盖不是成品的时候,上面做铺装,得考虑维修的时候怎么拿出来的,有的是留孔,还有的是直接放一个U型并有回勾的铁件，维修的时候直接把铁件拉起来。井盖的承重也要考虑，车行的要用重型的,人行的可以用普通的 井与井间的走向也很重要,就是排水的走向最终点了要注意的是排水井之间没有U型管道。 雨水井结构一般情况下为砖砌体。 ６. 与竖向有关的放样 1).地形放线－-地形堆造常遇到两个问题:一是无法撒灰线；二是挖掘机司机看不懂图纸。解决第一个问题的办法是:沿着等高线插上若干根高度与等高线相符的竹竿,示意地形的范围和高度；处理第二个问题时可将地形做成沙盘,放在司机旁边作参考。
建筑总图竖向设计要点 摘要：在总图设计中，竖向布置设计和总平面布置同样重要。竖向设计的合理性，直接影响到整个站场使用性能的发挥程度，同时会造成工程量的大小变化，影响工程经济效益和社会效益。本文就建筑总图竖向设计的要点进行分析。 一、意义 竖向设计亦称竖向规划是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。当地域范围大、在地形起伏较大的场地，功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。 二、总图竖向布置设计 总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计4 部分。 1 场地平整和场地局部平整 场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。场地平整采用的基本方式为平坡式和台阶式，台阶式平整

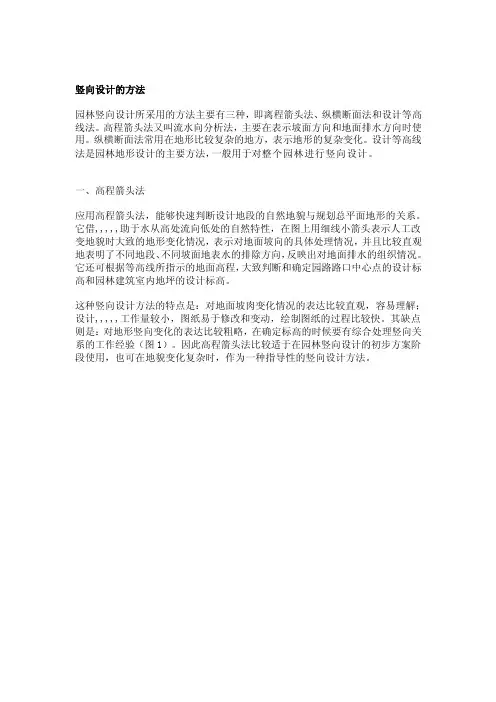

需要有一定的特殊构筑物修建，相对比较复杂。 （1）在现在设计中，等高线法应用较为广泛。等高线法的设计思路与地形图绘制思路是一致的，采用等高线法进行站场场地平整的优点： ①场地整平情况明晰，读图容易； ②对非等高线上点位的设计高程便于推算； ③便于各建（构）筑物的基准高程确定。采用等高线法的不足之处是地形地势适应性较差。如果增加其适应性，分小区域进行场地平整，常常会造成设计复杂，读图、放线、施工难度增加。 （2）箭头法能够很好的解决细部竖向设计问题，与实际地形地势结合情况好，可以直观的表示出局部场地平整情况，形象地表示出地势变化趋势，有效地避免不合理设计。但是这种方法对施工指导性较差，整体性及相互联系性显得不够紧密，对局部地点的高程推算时有差异，在土石 方工程计算中显得有些力不从心，对于土石方工程量的估算不能有较好的指导意义。 （3）等高线法和箭头法混合使用进行场地平整设计，可以较好的利用两种方法的优点，克服各自的缺点。但是，这也容易使设计和施工之间的理解困难加大，如果不能很好的解决这些问题，就容易出现工程失误。因此，解决设计思路准确、及时向施工中融汇是一项极为重要的工作内容。采用等高线法和箭头法混合使用进行场地平整的工程，不但增加了现场配合施工的工作量，而且对施工技术人员和现
第一条施工图的设计深度要求 施工图的设计深度应满足以下要求： 1、能根据设计文件编制施工图预算。 2、能根据设计文件安排材料、设备订货及非标准材料的加工。 3、能根据设计文件进行工程施工。 4、能根据设计文件进行工程验收。 第二条施工图设计说明的内容 1、设计依据及设计要求：应注明采用的设计规范、设计标准及其它设计依据。 2、设计范围：应说明红线范围内设计内容。 3、标高及单位：应说明图纸文件中采用的标注单位，坐标采用的为相对坐还是绝对坐标；如为相对坐标，须说明采用的依据。 4、材料选择及要求：应说明对各部分材料的材质要求及建议。包括：铺装材料、饰面材料、木材、钢材、防水排水材料及种植土等。 5、施工要求：强调需注意工种配合及对气候有要求的施工部分。 6、用地指标：应包含：总设计面积、绿地面积、道路面积、铺地面积等。 第三条总图专业设计深度 1、总图专业图纸应包括：景观总平面图、分区平面图、铺装与索引总图、竖向总图、放线总图等。 2、景观总平面图 （1）景观总平面图应包括的内容： A、标示用地红线。（用粗虚线表示） B、标示建筑物的编号，建筑物、构筑物、人防出入口、车库出入口、围墙等位置。（建筑物及构筑物在总平面图中采用轮廓线表示，采用粗实线） C、标示主道路、园路、广场、小品、绿化、停车场位置和名称。当有地下车库时，地下车库位置用中粗虚线表示出来。 D、标示指北针，图名及绘图比例。 E、以图例方式表示全园性设施。 （2）对于面积较大、内容较复杂的总平面图，通常需要分图绘制。分图原则是分割开的区域其放线、竖向等相对独立、完整。分图线向外扩1~5米为裁图线（外扩尺寸以完整表达为原则，但一个工程项目中应统一）。 3、铺装及索引总图 （1）铺装及索引总图应包括的内容 A、标示铺装分格示意。 B、标示道路、园路铺装的材质及颜色。
浅谈总图中竖向布置的几个要点 发表时间：2018-12-13T10:34:22.043Z 来源：《红地产》2017年3月作者：王东燕 [导读] 竖向布置作为总图中一个非常重要的环节，本文从四个方面具体论述了竖向布置的具体内容，介绍了竖向布置的方式方法，并结合工程具体分析了竖向布置的处理方法，对竖向布置的重要性进行了论证。 无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。 总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。 1 场地平整 场地平整也叫场地初平，是整个工程项目的基础。在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。 场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。 平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。 阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。 场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。 完成以上两个步骤，接下来就是场地初平，在确定好竖向设计形式以及平土标高后，我们就可以进行土方计算。计算土方量的方法很多，常用的有方格网法、断面法、局部分块法以及整体计算法。应用比较广泛的方格网法，因为相比其他方法，计算精度比较高。 2 场地以及道路的竖向设计 场地以及道路的竖向设计是在确定场地初平的基础上，依据资料提供的场地最低雨污水排出口的标高；与场外道路衔接处的标高等等条件，来确定场地和道路的标高，并处理好之间的关系。 场地及道路的竖向设计的表示方法有两种，分别为等高线表示法（图1）和设计标高表示法（图2）。设计等高线法就是用直线或者曲线将设计标高相同的点连接起来表示设计地面标高的方法。设计标高表示法就是用多个控制点的标高来表示设计地面的标高，并用箭头来表示设计地面的排水方向。控制点基本是建筑物的室内外标高。相比于等高线表示法，设计标高表示法容易修改，工作量小，所以一般不严格要求时，均采用此法。 图1 图2 3 建（构）筑物的竖向设计 建（构）筑物的竖向设计也都是基于场地初平进行的，其主要内容为根据场地初平标高，来确定建（构）筑物室内外的地坪标高，以及协调好建筑与道路之间的相互关系。一般情况下，建筑物高出场地30cm，如有特殊要求的，那么根据实际情况而定。 4 局部的竖向设计 综合考虑所有建构筑物、道路、铁路等设施相互之间的联系，并结合各自对竖向要求的布置，最后才能合理确定标高。 若两个相邻建筑物之间没有道路的时候，那么我们在确定场地标高的时候首先应该保证两个建筑物之间场地排水的流畅性，建筑物的
60条吐血总结的总图设计实际问题 总平篇 1.用地红线和建筑红线。（此种错误很少发生，但一旦发生，影响重大，一定要细心核对，切记、切记）。 2.许多用地范围往往把市政路的一半包含在里面，实际上这是征地范围，真正的可用地范围应该从道路红线开始。 3.工程开始前，尽量收集以下资料，越详细越好： a、地形图； b、基地周边已有道路和规划道路平面、纵断面、横断面； c、基地雨污水排放市政接口位置，以及接口处管底标高； d、基地周边如果有河流、湖泊，那么别忘了当地的防洪要求； e、基地如果有建筑限高要求，那么请确认是限制建筑物的绝对高度还是相对高度； f、现场对基地踏勘下,有没有架空电缆、埋地电缆或者其它市政的管线存在，需要保留的东西等等； …… 4.别轻易作出判断和承诺，不到万不得已的时候，对基础资料一定不能放弃。 5.对地形图上各表达内容应有清楚的了解,简单说就是要掌握地形图图例。 6.对市政设计道路图纸内容应有识图的能力。 7.注意坐标系统和高程系统。也许地形图是一套坐标系统和高程系统，到了市政道路和市政管网又是一套坐标系统和高程系统，这个时候要小心了。 8.建筑物定位坐标。（没有好的方法，认真作吧） 9.别把小区道路紧紧的贴在用地红线上，给围墙和挡土墙留点地方。 10.挡土墙不是什么好东西，能不设尽量不设。 11.如果严格控制，挡土墙的基础也是不允许出用地红线的，所以一定要留出足够的场地来。 12.景观设计时，别随意种大树，地底下还有设备管线呢，树很难成活，管线也得玩完。 13.对“自家”场地的设计，最好不要影响到周围其他“邻居”，和平共处是一件好事。 14.如果有发展商提出“先铺管线，然后修路，之后种树，最后盖房子”，千万别答应下来，有过很惨的教训，如果你不信，可以试试。 15.如果是满铺地下室，那么要考虑其他附属设施的设置，如化粪池、垃圾站、煤气调压站等等。 16.幼儿园、学校的占地面积要作够，不要把小区道路也“圈”进去，将来是要设置围墙的，那路还怎么走？ 17.总图绘制时，一定不能用假尺寸，否则后果不堪设想。
. 总图设计的竖向布置总图设计的竖向布置。总图设计博客为大家剖析 (1) 竖向布置的任务 厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、 关系，合理组织场地排水。具体工作包括：)水文地质等条件，确定建设场地上的高程(标高根据自然条件选择、确定厂区竖向布置的系统和方式；1) 筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输)(构2) 确定建创造良好的条件；3) 确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡； 4) 确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除； 。(护坡、挡土墙) 5) 确定必须建立的人工构筑物 总图的竖向布置竖向设计的原则 (2) 场地标高等排水系统、并与场地外现有的和规划的运输线路、1) 竖向设计应与总平面布置统一考虑，相协调。. . 充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，2) 并最大限度地节约用地。例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂3) 筑物的群体艺术处理。要使其空间造型效果和谐均衡、舒展完整，在环境上)环境的立体空间美观和建(构优美舒适。竖向布置系统与方式(3) 竖向布置系统1) 竖向布置系统基本可分为平坡式系统和台阶式系统两类。平坡式系统的特点是厂区场地各主要整平面 连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。可以根据自然地形坡度的大小和场地宽度等因素选用。竖向布置的方式2) 竖向布置的方式可分为平坡式、台阶式和混合式三种。 ①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种
1.竖向设计 竖向设计的概念 根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜，对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。 竖向设计的基本任务 ①进行场地地面的竖向布置 ②确定建、构筑物额的高程 ③拟定场地排水方案 ④安排场地的土方工程 ⑤设计有关构筑物 2．竖向设计的原则 竖向设计要因地制宜，就地取材，适应经济环境和生产、生活发展的需要，本着少占耕地、多用丘陵，体现工程量少、见效快、环境好的整体效果，这是竖向设计应遵循的基本原则。 ·满足建、构筑物的使用功能要求 ·结合自然地形、减少土方量 ·满足道路布局合理的技术要求 ·解决场地排水问题 ·满足工程建设与使用的地质、水文地质条件 ·满足建筑基础埋深、工程管线敷设的要求 竖向设计的现状资料 竖向设计需取得必要的基础要求和设计依据，并根据设计阶段的内容、深度要求及建设项目的复杂程度，取舍各项资料。 ·地形图——1：500或1：1000 ·建设场地的地质条件资料 ·场地平面布局 ·场地道路布置 ·场地排水与防洪方案 ·地下管线的情况 ·填土土源与弃土地点 4．竖向设计的设计生读、成果要求
·初步设计阶段 （1）设计说明书 （2）竖向布置图 （3）有关技术经济指标 （4）内部作业的图纸和资料 ·施工图设计阶段 （1）设计说明 （2）竖向布置图 （3）土方图 （4）有关技术经济指标 地面的竖向布置形式 1.地面的竖向布置形式 ·平坡式 平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。 ·台阶式 台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。 ·混合式 混合式书香不知，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。 2.设计地面形式的选择 ·影响地面竖向布置形式的因素 ①场地的自然地理特征 ②建、构筑物的布局与基础埋深 ③室外场地的使用要求 ④工程技术方面的要求 ⑤其他因素 ·自然地面坡度的划分 ——平坡、缓坡、中坡、陡坡、急坡 3.台阶式布置 在台阶式竖向布置中，整个建筑物场地可由分别处于不同高程上的若干台阶组成。
