电磁感应
课标导航
第1课时电磁感应现象、楞次定律
1、高考解读
真题品析
知识：安培力的大小与方向
例1. （09年上海物理）13．如图，金属棒ab置于水平放
置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁
场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef
内有一半径很小的金属圆环L，圆环与导轨在同一平面内当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有__________（填收缩、扩张）趋势，圆环内产生的感应电流_______________（填变大、变小、不变）。
解析：由于金属棒ab在恒力F的作用下向右运动，则abcd回路中产生逆时针方向的感应电流，则在圆环处产生垂直于只面向外的磁场，随着金属棒向右加速运动，圆环的磁通量将增大，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环的磁通量将增大；又由于金属棒向右运动的加速度减小，单位时间内磁通量的变化率减小，所以在圆环中产生的感应电流不断减小。
答案：收缩，变小
点评：深刻领会楞次定律的内涵
热点关注
知识：电磁感应中的感应再感应问题
例8、如图所示水平放置的两条光滑轨道上有可自由移动的金属棒PQ、
MN,当PQ在外力作用下运动时,MN在磁场力作用下向右运动.则PQ所
做的运动可能是
A.向右匀速运动
B.向右加速运动
C.向左加速运动
D.向左减速运动
解析:当MN在磁场力作用下向右运动,根据左手定则可在通过MN的电流方向为M → N,故线圈B中感应电流的磁场方向向上;要产生该方向的磁场,则线圈A中的磁场方向向上,磁场感应强度则减弱;磁场方向向下,磁场强度则增加.若是第一种情况,则PQ中感应电流方向Q→P,且减速运动,所以PQ应向右减速运动;同理,则向右加速运动.故BC项正确.
答案：BC
点评：二次感应问题是两次利用楞次定律进行分析的问题，能够有效考查对楞次定律的理解是准确、清晰。要注意：B线圈中感应电流的方向决定A线圈中磁场的方向，B线圈中电流的变化情况决定A线圈中磁通量的变化情况，把握好这两点即可结合楞次定律顺利解决此类问题
2、知识网络
考点1：磁通量
考点2.电磁感应现象
穿过闭合回路的磁通量发生变化，回路中就有感应电流产生.
考点3.楞次定律
1.内容：感应电流的磁场总是要阻碍引起感应电流的磁场的变化.
2.对“阻碍”意义的理解：增反减同，来斥去吸
（1）阻碍原磁场的变化。“阻碍”不是阻止，而是“延缓”，感应电流的磁场不会阻止原磁场的变化，只能使原磁场的变化被延缓或者说被迟滞了，如果原磁场不变化，即使它再强，也不会产生感应电流．
（2）阻碍不一定是减小．当原磁通减小时，感应电流的磁场与原磁场相同，以阻碍其减小；当原磁通增加时，感应电流的磁场与原磁场相反，以阻碍其增加．
（3）楞次定律是能量转化和守恒定律在电磁感应中的体现
3.应用楞次定律的步骤
⑴确定引起感应电流的原磁通量的方向
⑵原磁通量是增加还是减小
⑶确定感应电流的磁场方向
⑷利用安培定则确定感应电流的方向
4.右手定则：用来直接判断导体切割磁感线产生的感应电流的方向.
3、学习方案
基础过关
重难点：感应电流方向的判断
（原创）例3.导线框abcd与直导线在同一平面内，直导线中通有恒定电流I，当线框自左向右匀速通过直导线的过程中，线框中感应电流如何流动？
解析：画出磁场的分布情况如图示：开始运动到A位置，向外的磁通量增加，I的方向为顺时针，当dc边进入直导线右侧,直到线框在正中间位置B时,向外的磁通量减少到0, I的方向为逆时针, 接着运动到C,向里的磁通量增加, I的方向为逆时针, 当ab边离开直导线后,向里的磁通量减少,I方向为顺时针.
答案：感应电流的方向先是顺时针，接着为逆时针，然后又为顺时针。 典型例题：
(原创)例4．如图所示，a 、b 、c 、d 为四根相同的铜棒, c 、
d 固定在同一水平面上，a 、b 对称地放在c 、d 棒上，它们接
触良好，O 点为四根棒围成的矩形的几何中心，一条形磁铁
沿竖直方向向O 点落下，则ab 可能发生的情况是： ( )
(A) 保持静止 ； (B) 分别远离O 点； (C) 分别向O 点靠近； (D) 无法判断。
解析：当磁体向下时，穿过矩形的磁通量增加，矩形有缩小的趋势。 答案：C
点评：理解好楞次定律的内涵，是解决电磁感应现象的至关因素。
第2课时 法拉第电磁感应定律 自感
1、高考解读
真题品析
知识：楞次定律、安培力、感应电动势、左手定则、右手定则
例1. （09年山东卷）21．如图所示，一导线弯成半径为a 的半圆形闭合回路。虚线MN 右侧有磁感应强度为B 的匀强磁场。方向垂直于回路所在的平面。回路以速度v 向右匀速进入磁场，直径CD 始络与MN 垂直。从D 点到达边界开始到C 点进入磁场为止，下列结论正确的是
A ．感应电流方向不变
B ． CD 段直线始终不受安培力
C ．感应电动势最大值E ＝Bav
D ．感应电动势平均值1
4
E Bav =
π 解析：A 选项在闭合电路进入磁场的过程中，通过闭合电路的磁通量逐渐增大，根据楞次定律可知感应电流的方向为逆时针方向不变，A 正确。
B 选项根据左手定则可以判断，受安培力向下，B 不正确。
C 选项当半圆闭合回路进入磁场一半时，即这时等效长度最大为a ，这时感应电动势最大E=Bav ，C 正确
D 选项感应电动势平均值v
a a B t
E 2212
π?=
??Φ=，D 正确。 答案：ACD
点评：感应电动势公式E t
?φ
=
?只能来计算平均值，利用感应电动势公式E Blv =计算时，l 应是等效长度，即垂直切割磁感线的长度。 热点关注：
知识：导体平动切割磁感线的计算公式
例2. 水平放置的金属框架abcd ，宽度为0.5m ，匀强磁场与框架平面成30°角，如图所示，磁感应强度为0.5T ，框架电阻不计，金属杆MN 置于框架上可以无摩擦地滑
动，MN 的质量0.05kg ，电阻0.2Ω，试求当MN 的水平速度为多大时，它对框架的压力恰为零，此时水平拉力应为多大? 解析：
点评：请注意
1． E=BLV 的适用条件 2． 受力图正确 3． 力的处理恰当
2、知识网络
考点1.感应电动势：
1. 在电磁感应现象中产生的电动势.产生感应电动势的部分相当于电源.
2. 法拉第电磁感应定律：
(1)电路中感应电动势的大小，跟穿过这一回路的磁通量的变化率成正比，即
t
N
E ??Φ
=， N 为线圈匝数 （2）区别磁通量、磁通量的变化、磁通量的变化率.
考点2.自感
3、学习方案
基础过关
重难点：带电粒子在有界磁场中的运动
（改编）例3.彩色电视机的电源输人端装有电
源滤波器，其电路图如图所示，元件L1 , L2 是两
个电感线圈，它们的自感系数很大，F是保险丝，
R是压敏电阻（正常情况下阻值很大，但电压超过设定值时，阻值会迅速变小，可以保护与其并联的元件）,C1, C2 是电容器，S为电视机开关，在电视机正常工作时，若小明在没有断开开关S时,就拔去电源插头,则以下说法正确的是（）
A. F可能被熔断
B. F不可能被熔断
C. C1可能被损坏
D. C2可能被损坏
解析：先拔去电源插头，保险丝不形成回路，不会熔断。开关S未断开，由于自感作用，L
中电流不会突变，在R 两端产生高电压，R 阻值迅速变小， C 1两端电压迅速变小，
C 1不会被损坏，高电压都加在C 2上， C 2可能被损坏。
答案：BD
典型例题：
（改编）例4．如图，一圆环与外切正方形线框均由相同的绝缘导线制成，并各自形成闭合回路，匀强磁场布满整个方形线框，当磁场均匀变化时，线框和圆环中的感应电动势之比是多大？感应电流之比等于多少？
解析：设正方形边长为2a ，则圆环半径为a ， 两者面积之比为 S1/S2=4a2/πa2=4/π, 电阻之比为 R1/R2=8a/2πa=4/π E =ΔΦ/Δt =S ΔB/Δt ∝S E1 / E2= S1/S2=4a2/ π a2=4/π,
11
2
2121=?=R R E E I I 答案：电动势之比4/π，电流之比1：1
例5.矩形形线框abcd 绕OO ' 轴在磁感强度为0.2T 的匀强磁场中以2 r/s 的转速匀速转动，已知ab =20cm ，bd=40cm ，匝数为100匝，当线框从如图示位置开始转过90°，则线圈中磁通量的变化量ΔΦ等于多少？磁通量平均变化率为多少？线圈中产生的平均感应电动势E 为多少？ 解析：转过90°时，线圈中磁通量的变化量ΔΦ=BS – 0 = 0.016 Wb 周期为 T=1/2=0.5s Δt =1/4 T=0. 125s
ΔΦ/Δt =0.016/0.125 =0.128 Wb ／s ， E=n ΔΦ/Δt =12.8V 答案：0.128 Wb ／s ，12.8V 点评：
第3课时 电磁感应规律的综合应用
1、高考解读
真题品析
知识：电磁感应中的电路问题
例1. （09年广东物理）18.（15分）如图18（a ）所示，一个电阻值为R ，匝数为n 的圆形金属线与阻值为2R 的电阻R 1连结成闭合回路。线圈的半径为r 1 . 在线圈中半径为r 2的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B 随时间t 变化的关系图线如图18（b ）所示。图线与横、纵轴的截距分别为t 0和B 0 . 导线的电阻不计。求0至t 1时间内
（1）通过电阻R 1上的电流大小和方向；
（2）通过电阻R 1上的电量q 及电阻R 1上产生的热量。
解析：⑴由图象分析可知，0至1t 时间内 0
B B t t ?=? 由法拉第电磁感应定律有 B
E n n s t t
φ??==??? 而2
2s r π=
由闭合电路欧姆定律有11E
I R R
=+
联立以上各式解得
通过电阻1R 上的电流大小为2
0210
3nB r I Rt π=
由楞次定律可判断通过电阻1R 上的电流方向为从b 到a
⑵通过电阻1R 上的电量2021
110
3nB r t q I t Rt π==
通过电阻1R 上产生的热量22242021
1
112
029n B r t Q I R t Rt π==
答案：（1）2
0210
3nB r I Rt π=，电流方向为从b 到a
（2）20211103nB r t q I t Rt π==，22242
021*******n B r t Q I R t Rt π==
点评： 热点关注
知识：电磁感应中的动力学问题
答案：⑴2
212L B fR
V V -
= ⑵
L R BLV B f 1＜ ⑶2222212)]([L
B R f R V V BL R E P =-==电 ⑷m f
R V V L B a --=)
(2122 点评：电磁感应中的动力学问题解题步骤： ①受力分析（标上V ，a 方向）、过程分析 ② 交代隐含条件，书写方程
2、知识网络
考点1.
电磁感应中的动力学问题
1.电磁感应中产生的感应电流在磁场中将受到安培力的作用，因此，电磁感应问题往往跟力学问题联系在一起，解决这类电磁感应中的力学问题，不仅要应用电磁学中的有关规律，如楞次定律、法拉第电磁感应定律、左右手定则、安培力的计算公式等，还要应用力学中的有
关规律，如牛顿运动定律、动量定理、动能定理、动量守恒定律、机械能守恒定律等。要将电磁学和力学的知识综合起来应用。
2.电磁感应与动力学、运动学结合的动态分析，思考方法是：电磁感应现象中感应电动势→感应电流→通电导线受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……周而复始地循环，循环结束时，加速度等于零，导体达到稳定状态．
考点2.带电粒子在复合场中的运动实例
1.在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，将它们接上电阻等用电器，便可对用电器供电，在回路中形成电流；将它们接上电容器，便可使电容器充电，因此电磁感应问题又往往跟电路问题联系在一起。解决这类问题，不仅要考虑电磁感应中的有关规律，如右手定则、楞次定律和法拉第电磁感应定律等，还要应用电路中的有关规律，如欧姆定律、串联、并联电路电路的性质等。
2. 解决电磁感应中的电路问题，必须按题意画出等效电路图，将感应电动势等效于电源电动势，产生感应电动势的导体的电阻等效于内电阻，求电动势要用电磁感应定律，其余问题为电路分析及闭合电路欧姆定律的应用。
3. 一般解此类问题的基本思路是：
①明确哪一部分电路产生感应电动势，则这部分电路就是等效电源
②正确分析电路的结构，画出等效电路图
③结合有关的电路规律建立方程求解．
考点3.电磁感应中的能量问题
1. 产生和维持感应电流的存在的过程就是其它形式的能量转化为感应电流电能的过程。导体在达到稳定状态之前,外力移动导体所做的功，一部分消耗于克服安培力做功，转化为产生感应电流的电能或最后在转化为焦耳热，另一部分用于增加导体的动能，即
导体达到稳定状态（作匀速运动时），外力所做的功，完全消耗于克服安培力做功，并转化为感应电流的电能或最后在转化为焦耳热
2.在电磁感应现象中，能量是守恒的。楞次定律与能量守恒定律是相符合的，认真分析电磁感应过程中的能量转化，熟练地应用能量转化与守恒定律是求解叫复杂的电磁感应问题常用的简便方法。
3.安培力做正功和克服安培力做功的区别：
电磁感应的过程，同时总伴随着能量的转化和守恒，当外力克服安培力做功时，就有其它形式的能转化为电能；当安培力做正功时，就有电能转化为其它形式的能。
4.在较复杂的电磁感应现象中，经常涉及求解耳热的问题。尤其是变化的安培力，不能直接由Q=I2Rt解，用能量守恒的方法就可以不必追究变力、变电流做功的具体细节，只需弄清能量的转化途径，注意分清有多少种形式的能在相互转化，用能量的转化与守恒定律就可求解，而用能量的转化与守恒观点，只需从全过程考虑，不涉及电流的产生过程，计算简便。这样用守恒定律求解的方法最大特点是省去许多细节，解题简捷、方便。
考点4.电磁感应中的图像问题
1.电磁感应中常涉及磁感应强度B、磁通量Φ、感应电动势E和感应电流I随时间t变化的图像，即B-t图像、Φ-t图像、E-t 图像和I-t图像等。对于切割磁感线产生感应电动势和感应电流的情况还常涉及感应电动势E和感应电流I随线圈位移x变化的图像，即E-x 图像和I-x图像。
2. 这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。
3. 不管是何种类型，电磁感应中的图像问题常需利用右手定则、楞次定律和法拉第电磁感
应定律等规律分析解决。
3、学习方案基础过关：
重难点：电磁感应中的图像问题
答案：C
典型例题
答案：（1）2
22)(a
B R
f m
g V -=
（2）2
2221))(a B R f mg V -=
（3）))((2]
)[(34
4222b a f mg a
B f mg mR Q ++--= 点评：1.第⑵问还可以选其他过程用动能定理，还可以用运动学公式 2．第⑶问还可以用能量守恒，但容易漏掉摩擦生热

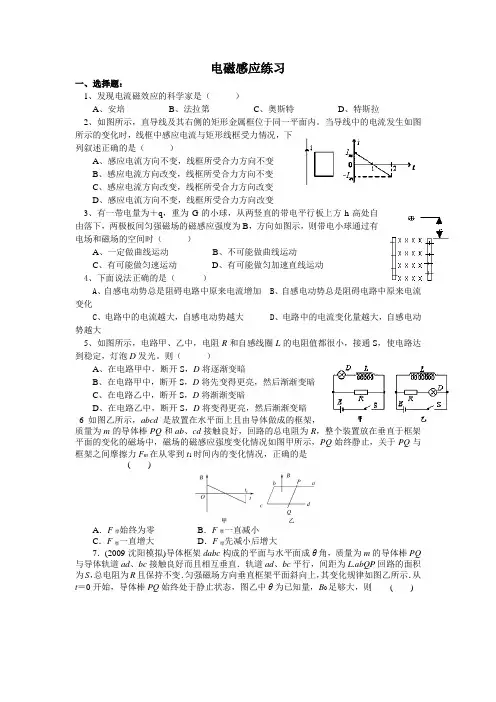

第4课时电磁感应单元测试
1．如图1所示，导体棒ab、cd均可在各自的导轨上无摩擦地滑动，导轨电阻不计，
磁场的磁感强度B1、B2的方向如图，大小随时间变化的情况如图2所示。在0–t1时
间内( )
A．若ab不动，则ab、cd中均无感应电流
B．若ab不动，则ab中有恒定的感应电流，但cd中无感应电流
C．若ab向左匀速运动，则ab中有从a到b的感应电流，cd向右运动
D．若ab向左匀速运动，则ab中有从a到b的感应电流，cd向左运动
以恒定的速度沿垂直于磁场方向穿过磁场，穿越过程中速度始终与AB边垂直且保持AC
平行于OQ 。关于线框中的感应电流，以下说法中正确的是( ) A ．开始进入磁场时感应电流沿顺时针方向 B ．开始进入磁场时感应电流最大 C ．开始穿出磁场时感应电流沿顺时针方向 D ．开始穿出磁场时感应电流最大
3．如图所示，水平放置的光滑平行金属导轨上有一质量为m 的金属棒ab ，金属棒与导轨接触良好。导轨一端连接电阻RE ，其它电阻均不计，磁感应强度为B 的匀强磁场垂直于导轨平面向下，金属棒ab 在一水平恒力F 作用下由静止起向右运动，则 （ ）
A ．随着ab 运动速度的增大，其加速度也增大
B ．外力F 对ab 做的功等于电路中产生的电能
C ．当ab 做匀速运动时，外力F 做功的功率等于电路中的电功率
D ．无论ab 做何种运动，它克服安培力做的功一定等于电路中产生的电能
4．单匝闭合线框在匀强磁场中，绕垂直于磁场方向的转轴匀速转动，在转动过程中，穿过线框的最大磁通量为Φm ，线框中的最大感应电动势为E m 。下列说法中正确的是( ) A ．在穿过线框的磁通量为
2m
Φ的时刻，线框中的感应电动势为
2
m
E
B ．在穿过线框的磁通量为2
m Φ
的时刻，线框中的感应电动势为2m E
C ．线框每转动一周，线框中的感应电流方向改变一次
D ．线框转动的角速度为m
m
E Φ
5．在光滑的水平地面上方，有两个磁感应强度大小均为B ，方向向反的水平匀强磁场，如图PQ 为两个磁场的边界，磁场范围足够大。一个半径为a ，质量为m ，电阻为R 的金属圆环垂直磁场方向，以速度v 从如图位置运动，当圆环运动到直径刚好与边界线PQ 重合时，圆环的速度为v/2，则下列说法正确的是 ( ) A ．此时圆环中的电功率为
R
v
a B 2
224
B ．此时圆环的加速度为
mR
v a B 224
C ．此过程中通过圆环截面的电量为
R
Ba 2
D ．此过程中回路产生的电能为2
75.0mv
6.如图所示，LOO ’L ’为一折线，它所形成的两个角∠LOO ’和∠OO ’L ‘均为450
。折线的右边有一匀强磁场，其方向垂直OO ’的方向以速度v 做匀速直线运动，在t =0时刻恰好位于图中所示的位置。以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流—时间（I —t ）关系的是（时间以l /v 为单位） （ ）
7．如图所示，平行金属导轨与水平面间的倾角为θ，导轨电阻不计，与阻值为R 的定值电阻相连，匀强磁场垂直穿过导轨平面，磁感强度为B ．有一质量为m 长为l 的导体棒从ab 位置获平行斜面的大小为v 的初速向上运动，最远到达a ＇b ＇
的位置，滑行的距离为s ，导体棒的电阻也为R ，与导轨之间的动摩擦因数为μ．则( )
A ．上滑过程中导体棒受到的最大安培力为
B 2l 2
v /R
B ．上滑过程中安培力、滑动摩擦力和重力对导体棒做的总功为mv 2
/2 C ．上滑过程中电流做功发出的热量为mv 2
/2－mgs (sin θ＋μcos θ) D ．上滑过程中导体棒损失的机械能为mv 2/2－mgs sin θ 8．如图所示，光滑U 型金属导轨PQMN 水平固定在竖直向上的匀强磁场中，磁感应强度为B ，导轨宽度为L 。QM 之间接有阻值为R 的电阻，其余部分电阻不计。一质量为m ，电阻为R
的金属棒ab 放在导轨上，给棒一个水平向右的初速度v 0使之开始滑行，最后停在导轨上。由以上条件，在此过程中可求出的物理量有（ ）
θ
θ b
a v R
R 1
B /
a /
b s
第7题图
A ．电阻R 上产生的焦耳热
B ．通过电阻R 的总电荷量
C ．ab 棒运动的位移
D ．ab 棒运动的时间
9.如图，宽为L=1m 的U 形导体框架abcd 水平放置，匀强磁场方向竖直且随时间不断变化。长为L=1m 导体棒MN 垂直放置于某处，t=0s 时起向右运动，
闭合电路中始终没有电流。取导轨最左端x=0，已知导体棒t 1=1s 时x 1=1m ，速度v 1=1m/s ，磁场B 1=4.5T ，磁场变化率大小
1)(
t
B
??；t 2=1s 时，x 2=3m ，磁场为B 2，磁场变化率大小为2)(t B ??，速度为v 2=2m/s 。以下正确
的是（ ）
A ．1)(t
B ??=3 T/s ，B 2=2.5 T ， B ．1)(t B
??=4.5 T/s ，B 2=1.5T ， C ． 2)(t B ??=1T/s ， D ． 2)(t
B
??=2 T/s ，
10．动圈式话筒和磁带录音机都应用了电磁感应现象，图甲所示是话筒原理，图乙所示是录音机的录音、放音原理图，由图可知: 其中正确的是（ ） A ．话筒工作时录音磁铁不动，线圈振动而产生感应电流. B ．录音机放音时变化的磁场在静止的线圈里产生感应电流
C ．录音机放音时线圈中变化的电流在磁头缝隙处产生变化的磁场
D ．录音机录音时线圈中变化的电流在磁头缝隙处产生变化的磁场
11．如图所
示是磁悬浮的原理，图中P 是柱形
磁铁，Q 是用高温超导材料制成的超导圆环，将超导圆环Q 水平放在磁铁P 上，它就能在磁力的作用下县浮的磁铁P 的上方，下列叙述正确的是 （ ）
A ．Q 放入磁场的过程中，将产生感应电流，稳定后，感应电流消失
B ．Q 放入磁场的过程中，将产生感应电流，稳定后，感应电流仍存在
C ．如果P 的N 极朝上，Q 中感应电流的方向如图所示
D ．如果P 的S 极朝上，Q 中感应电流的方向与图中所示的方向相反
12．某匀强磁场垂直穿过一个线圈平面，磁感应强度B 随时间t 变化的规律如图线所示。若在某1s 内穿过线圈中磁通量的变化量为零，则该1s 开始的时刻是 （ ） A ．第0.2s B 。第0.8 s C ．第 13 s D 。第 23 s
13．如图所示电路，L 是自感系数较大的线圈，在滑动变阻器的滑动片
P 从B 端迅速滑向A 端的过程中，经过AB 中点C 时通过线圈的电流为I 1 ；P 从A 端迅速滑向B 端的过程中，经过C 点时通过线圈的电流为I 2；P 固定在C 点不动，达到稳定时通过线圈的电流为I 0。则 ( )
A.021I I I ==
B.201I I I >>
C.021I I I >=
D.201I I I <<
14．现将电池组、滑线变阻器、带铁芯的线圈A 、线圈B 、电流计及开关如右图连接．在开关闭合、线圈A 放在线圈B 中的情况下，某同学发现当他将滑动变阻器的滑片P 向左加速滑动时，电流计指针向右偏转．由此可以推断( B )
A ．线圈A 向上移动或滑动变阻器的滑片P 向右加速滑动，都引起电流计指针向左偏转
B ．线圈A 中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转
C ．滑动变阻器的片P 匀速向左或匀速向右滑动，都能使电流计指针静止在中央
D ．因为线圈A 、线圈B 的绕线方向未知，故无法判断电流计指针偏转的方向
15．如图，两根平行的光滑导轨竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab 接在两导轨之间，在开关S 断开时让ab 自由下落，ab 下落过程中始终保持与导轨接触良好，设导轨足够长，电阻不计。ab 下落一段时间后开关闭合，从开关闭合开始计时，ab 下滑速度v 随时间变化的图象不可能是（ ）
A
B
P
－＋ －＋
2
2
－
＋
