OU4000
漆膜附着力试验仪
使用说明书
产品概述
附着力测试仪又叫附着力检测仪、附着力如何检测、附着力测试仪价格、附着力测试仪厂家、百格检测仪、百格法检测仪、百格法测试、百格法附着力检测、漆膜划格刀价格、漆膜划格刀厂家、漆膜划格仪、百格刀、百格测试刀、百格测试仪、附着力测试仪、划格式检测仪、百格刀是广大油漆厂商及表面处理厂家必备之附着力测试仪器、百格测试刀价格、百格测试刀厂家、百格刀标准、百格刀测试仪、百格刀价格、百格刀品牌、百格刀厂家、百格刀测试、附着力检测仪、百格刀测试仪、附着力划格器、拉拔式附着力测试仪、涂层附着力测试仪、附着力测试、百格刀、附着力检测仪、附着力测试标准、附着力、油漆附着力测试、拉力测试仪、涂层附着力测试仪、拉脱法附着力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。
百格刀是广大油漆厂商及表面处理厂家必备之附着力测试仪器。
百格刀以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。
一、产品用途
OU4000百格测试仪测试附着力符合标准：GB/T9286-98、ISO2409-72、DIN53151、BS 3900 E6/ASTM D3359 注:产品颜色银灰色.
二、产品说明
该仪器主要适用于有机涂料划格法附著力的测定。不仅适用於实验室，也可用於各种条件下的施工现场。
三、工作原理和适用范围
该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。
四、技术指示
1、多刃切割刀间距分别：1+0.01mm，2+0.01mm。
2、多刃切割刀齿顶直线度分别：≯0.003mm≯0.006mm。
3、多刃切割刀工作齿尖宽度：≯0.05mm。
4.刀齿间距：1mm/2mm/3mm。
5.漆膜厚度：60um/120um/250um 。
五、操作与使用方法
1、试片必须按ISO1514及ISO2828的规定制备。
2、将试片放置在有足够硬度的平板上。
3、手持划格器手柄，使多刃切割刀垂直於试片平面。
4、以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。
5、将试片旋转90度，在所割划的切口上重复以上操作，以使形成
格阵图形。
6、用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的
刷试片。
7、试验至少在试片的三个不同位置上完成，如果三个位置的试验结
果不同，应在多於三个位置上重复实验，同时记录全部结果。
8、如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换
上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。
六、注意事项
1、所有切口应穿透涂层，但切入底材不得太深。
2、如因涂层过厚和硬而不能穿透到底材，则该实验无效，但应在
试验报告中说明。
3、测试胶带必须是美国3M公司生产的600-1PK测试专用胶带。将
胶带贴在整个划格上，然后以最小角度撕下，结果可根据漆膜表面被胶落面积的比例来求得。
4、试验应在温度23±2℃和相对湿度50±5%中进行。
七、附着力测试标准
ISO 等级ASTM
等级
测试结果
05B切口的边缘完全光滑，格子边缘没有任何剥落。
14B在切口的相交处有小片剥落，划格区内实际破损不超过5% 23B切口的边缘和/或相交处有被剥落，其面积大于5%，
但不到15%
32B 沿切口边缘有部分剥落或整大片剥落，及/或者部分格子被整片剥落
被剥落的面积超过15%，但不到35%。
41B 切口边缘大片剥落/或者一些方格部分部分或全部剥落，其面积大于划
格区的35%，但不超过65%。
50B超过上一等级
可选刀片规格
间距齿数十字格数适用涂层厚度材质
1mm6250-60um轴承钢 / 钨钢2mm6250-120um轴承钢 / 钨钢3mm625121-250um轴承钢 / 钨钢1mm111000-60um轴承钢 / 钨钢2mm111000-120um轴承钢
3mm11100121-250um轴承钢
感谢以下网站对本资料的大力支持：
测厚仪https://www.doczj.com/doc/4b1143998.html,
超声波测厚仪https://www.doczj.com/doc/4b1143998.html, 钢板测厚仪https://www.doczj.com/doc/4b1143998.html,
金属测厚仪https://www.doczj.com/doc/4b1143998.html,
管道测厚仪https://www.doczj.com/doc/4b1143998.html,
钢管测厚仪https://www.doczj.com/doc/4b1143998.html,
厚度测量仪https://www.doczj.com/doc/4b1143998.html,
超声测厚仪https://www.doczj.com/doc/4b1143998.html,
高温测厚仪https://www.doczj.com/doc/4b1143998.html,
壁厚测量仪https://www.doczj.com/doc/4b1143998.html,
超声波测厚仪https://www.doczj.com/doc/4b1143998.html,
膜厚仪https://www.doczj.com/doc/4b1143998.html,
涂层测厚仪https://www.doczj.com/doc/4b1143998.html,
涂层测厚仪https://www.doczj.com/doc/4b1143998.html,
镀层测厚仪https://www.doczj.com/doc/4b1143998.html,
油漆测厚仪https://www.doczj.com/doc/4b1143998.html,
油漆测厚仪https://www.doczj.com/doc/4b1143998.html,
漆膜测厚仪https://www.doczj.com/doc/4b1143998.html,
锌层测厚仪https://www.doczj.com/doc/4b1143998.html,
防腐层测厚仪https://www.doczj.com/doc/4b1143998.html,
麦考特测厚仪https://www.doczj.com/doc/4b1143998.html,
尼克斯测厚仪https://www.doczj.com/doc/4b1143998.html,
磁感应测厚仪https://www.doczj.com/doc/4b1143998.html,
涡流测厚仪https://www.doczj.com/doc/4b1143998.html,
膜厚测试仪https://www.doczj.com/doc/4b1143998.html,
覆层测厚仪 https://www.doczj.com/doc/4b1143998.html,
电镀层测厚仪https://www.doczj.com/doc/4b1143998.html,
涂镀层测厚仪https://www.doczj.com/doc/4b1143998.html,
镀锌层测厚仪https://www.doczj.com/doc/4b1143998.html,
电解测厚仪https://www.doczj.com/doc/4b1143998.html,
氧化膜测厚仪https://www.doczj.com/doc/4b1143998.html,
磁性测厚仪https://www.doczj.com/doc/4b1143998.html,
干膜测厚仪https://www.doczj.com/doc/4b1143998.html,
湿膜测厚仪https://www.doczj.com/doc/4b1143998.html,
镀铬测厚仪https://www.doczj.com/doc/4b1143998.html,
标线测厚仪https://www.doczj.com/doc/4b1143998.html,
磷化膜测厚仪https://www.doczj.com/doc/4b1143998.html,
尼克斯测厚仪https://www.doczj.com/doc/4b1143998.html,
超声探伤仪https://www.doczj.com/doc/4b1143998.html,
磁粉探伤机 https://www.doczj.com/doc/4b1143998.html,
焊缝探伤仪https://www.doczj.com/doc/4b1143998.html,
超声波探伤仪https://www.doczj.com/doc/4b1143998.html, 超声波探伤仪https://www.doczj.com/doc/4b1143998.html, 金属探伤仪https://www.doczj.com/doc/4b1143998.html,
便携式探伤仪https://www.doczj.com/doc/4b1143998.html, 钢结构探伤仪https://www.doczj.com/doc/4b1143998.html, 磁粉探伤仪https://www.doczj.com/doc/4b1143998.html,
超声波探伤仪https://www.doczj.com/doc/4b1143998.html,
便携式硬度计https://www.doczj.com/doc/4b1143998.html,
便携式硬度计https://www.doczj.com/doc/4b1143998.html,
洛氏硬度计https://www.doczj.com/doc/4b1143998.html,
轧辊硬度计https://www.doczj.com/doc/4b1143998.html,
手持式硬度计 https://www.doczj.com/doc/4b1143998.html,
里氏硬度计https://www.doczj.com/doc/4b1143998.html,
铅笔硬度计 https://www.doczj.com/doc/4b1143998.html,
便携硬度计https://www.doczj.com/doc/4b1143998.html,
钢管硬度计https://www.doczj.com/doc/4b1143998.html,
韦氏硬度计https://www.doczj.com/doc/4b1143998.html, 轧辊硬度计https://www.doczj.com/doc/4b1143998.html,
巴氏硬度计https://www.doczj.com/doc/4b1143998.html,
模具硬度计https://www.doczj.com/doc/4b1143998.html,
超声波硬度计https://www.doczj.com/doc/4b1143998.html,
洛氏硬度计https://www.doczj.com/doc/4b1143998.html,
金属硬度计https://www.doczj.com/doc/4b1143998.html,
硬度测试仪https://www.doczj.com/doc/4b1143998.html,
布氏硬度计https://www.doczj.com/doc/4b1143998.html,
布氏硬度计https://www.doczj.com/doc/4b1143998.html,
硬度计https://www.doczj.com/doc/4b1143998.html,
肖氏硬度计 https://www.doczj.com/doc/4b1143998.html,
铸件硬度计https://www.doczj.com/doc/4b1143998.html,
钢板硬度计https://www.doczj.com/doc/4b1143998.html,
硬度仪https://www.doczj.com/doc/4b1143998.html,
铝合金硬度计https://www.doczj.com/doc/4b1143998.html,
邵氏硬度计https://www.doczj.com/doc/4b1143998.html,
橡胶硬度计https://www.doczj.com/doc/4b1143998.html,
橡胶硬度计https://www.doczj.com/doc/4b1143998.html,
电火花检测仪https://www.doczj.com/doc/4b1143998.html,
电火花检测仪https://www.doczj.com/doc/4b1143998.html,
电火花检漏仪https://www.doczj.com/doc/4b1143998.html,
防腐层检测仪https://www.doczj.com/doc/4b1143998.html,
防腐层检漏仪 https://www.doczj.com/doc/4b1143998.html,
表面粗糙度仪https://www.doczj.com/doc/4b1143998.html,
粗糙度测量仪https://www.doczj.com/doc/4b1143998.html,
粗糙度测试仪https://www.doczj.com/doc/4b1143998.html,
喷砂粗糙度仪https://www.doczj.com/doc/4b1143998.html,
光洁度仪https://www.doczj.com/doc/4b1143998.html,
便携式粗糙度仪https://www.doczj.com/doc/4b1143998.html,
粗糙度仪https://www.doczj.com/doc/4b1143998.html,
粗糙度检测仪https://www.doczj.com/doc/4b1143998.html,
附着力测试仪https://www.doczj.com/doc/4b1143998.html,
漆膜划格器https://www.doczj.com/doc/4b1143998.html,
百格刀测试https://www.doczj.com/doc/4b1143998.html,
百格刀 https://www.doczj.com/doc/4b1143998.html,
LED观片灯https://www.doczj.com/doc/4b1143998.html,
黑白密度计https://www.doczj.com/doc/4b1143998.html,
光泽度仪https://www.doczj.com/doc/4b1143998.html,
工业观片灯https://www.doczj.com/doc/4b1143998.html,
黑度仪 https://www.doczj.com/doc/4b1143998.html,
黑度计 https://www.doczj.com/doc/4b1143998.html,
无损检测 https://www.doczj.com/doc/4b1143998.html,
无损检测仪器https://www.doczj.com/doc/4b1143998.html,
无损123https://www.doczj.com/doc/4b1143998.html,
网站目录https://www.doczj.com/doc/4b1143998.html,
达高特https://www.doczj.com/doc/4b1143998.html,
达高特测厚仪https://www.doczj.com/doc/4b1143998.html,
MX3测厚仪https://www.doczj.com/doc/4b1143998.html,
PX7测厚仪https://www.doczj.com/doc/4b1143998.html,
狄夫斯高https://www.doczj.com/doc/4b1143998.html,
数字式粘度计https://www.doczj.com/doc/4b1143998.html,
油漆粘度计https://www.doczj.com/doc/4b1143998.html,
粘度仪https://www.doczj.com/doc/4b1143998.html,
无损检测https://www.doczj.com/doc/4b1143998.html,
百格刀https://www.doczj.com/doc/4b1143998.html,
笔式硬度计https://www.doczj.com/doc/4b1143998.html,
透光率仪https://www.doczj.com/doc/4b1143998.html,
硬度测量仪https://www.doczj.com/doc/4b1143998.html,
数显硬度计https://www.doczj.com/doc/4b1143998.html,
台式硬度计https://www.doczj.com/doc/4b1143998.html,
林格曼黑度计https://www.doczj.com/doc/4b1143998.html,
显微硬度计https://www.doczj.com/doc/4b1143998.html,
维氏硬度计https://www.doczj.com/doc/4b1143998.html,
钳式硬度计https://www.doczj.com/doc/4b1143998.html,
镀层硬度计https://www.doczj.com/doc/4b1143998.html,
漆膜硬度计https://www.doczj.com/doc/4b1143998.html,
涂层硬度计https://www.doczj.com/doc/4b1143998.html,
玻璃钢硬度计https://www.doczj.com/doc/4b1143998.html,
塑料硬度计https://www.doczj.com/doc/4b1143998.html,
钢材硬度计https://www.doczj.com/doc/4b1143998.html,
光泽度测试仪https://www.doczj.com/doc/4b1143998.html,
油漆光泽度仪https://www.doczj.com/doc/4b1143998.html,
便携式布氏硬度计https://www.doczj.com/doc/4b1143998.html,
便携式洛氏硬度计https://www.doczj.com/doc/4b1143998.html,
硬度块https://www.doczj.com/doc/4b1143998.html,
硬度计试块https://www.doczj.com/doc/4b1143998.html,
中国硬度计网https://www.doczj.com/doc/4b1143998.html,
中国测厚仪网https://www.doczj.com/doc/4b1143998.html,
中国探伤仪网https://www.doczj.com/doc/4b1143998.html,
中国粘度计网https://www.doczj.com/doc/4b1143998.html,
中国粗糙度仪网https://www.doczj.com/doc/4b1143998.html,
中国涂层测厚仪https://www.doczj.com/doc/4b1143998.html,
EPK测厚仪https://www.doczj.com/doc/4b1143998.html,
minitest测厚仪https://www.doczj.com/doc/4b1143998.html,
Positest附着力https://www.doczj.com/doc/4b1143998.html,
positector测厚仪https://www.doczj.com/doc/4b1143998.html,
Dm5e测厚仪https://www.doczj.com/doc/4b1143998.html,
Mikrotest测厚仪https://www.doczj.com/doc/4b1143998.html,
电火花测漏仪https://www.doczj.com/doc/4b1143998.html,
手持式粗糙度仪https://www.doczj.com/doc/4b1143998.html,
超声波检测仪https://www.doczj.com/doc/4b1143998.html,
数显邵氏硬度计https://www.doczj.com/doc/4b1143998.html,
数显巴氏硬度计https://www.doczj.com/doc/4b1143998.html,
数显韦氏硬度计https://www.doczj.com/doc/4b1143998.html,
数显布氏硬度计https://www.doczj.com/doc/4b1143998.html,
数显洛氏硬度计https://www.doczj.com/doc/4b1143998.html,
数显里氏硬度计https://www.doczj.com/doc/4b1143998.html,
便携式里氏硬度计https://www.doczj.com/doc/4b1143998.html,
尼克斯https://www.doczj.com/doc/4b1143998.html,
旋转粘度计https://www.doczj.com/doc/4b1143998.html,
分类目录https://www.doczj.com/doc/4b1143998.html,
石墨硬度计https://www.doczj.com/doc/4b1143998.html,
邵氏橡胶硬度计https://www.doczj.com/doc/4b1143998.html,
铸铁测厚仪https://www.doczj.com/doc/4b1143998.html,
湿膜厚度规https://www.doczj.com/doc/4b1143998.html,
钢结构测厚仪https://www.doczj.com/doc/4b1143998.html,
薄膜测厚仪https://www.doczj.com/doc/4b1143998.html,
铸件探伤仪https://www.doczj.com/doc/4b1143998.html,
容器探伤仪https://www.doczj.com/doc/4b1143998.html,
管道探伤仪https://www.doczj.com/doc/4b1143998.html,
涂层厚度仪https://www.doczj.com/doc/4b1143998.html,
涂料测厚仪https://www.doczj.com/doc/4b1143998.html,
镀铬测厚仪https://www.doczj.com/doc/4b1143998.html,
reseto测厚仪https://www.doczj.com/doc/4b1143998.html,
镀镍测厚仪https://www.doczj.com/doc/4b1143998.html,
全国免费送货地址
北京市|房山|通州|顺义|昌平|大兴|怀柔|平谷|密云|延庆|天津|和平|河东|河西|南开|河北|红桥|塘沽|汉沽|大港|东丽|西青|津南|北辰|武清|宝坻|宁河|静海|蓟县|河北|石家庄|长安|桥东|桥西|井陉矿区|裕华|井陉|正定|栾城|行唐|灵寿|高邑|深泽|赞皇|无极|平山|元氏|赵县|辛集|藁城|晋州|新乐|鹿泉|保定|满城|清苑|涞水|阜平|徐水|定兴|唐|高阳|容城|涞源|望都|安新|易|曲阳|蠡|顺平|博野|雄|涿州|定州|安国|高碑店|沧州|新华|运河|沧|青|东光|海兴|盐山|肃宁|南皮|吴桥|献|孟村回族自治|泊头|任丘|黄骅|河间|承德|双桥|双滦|鹰手营子矿|承德|兴隆|平泉|滦平|隆化|丰宁满族自治|宽城满族自治|围场满族蒙古族自治|邯郸|邯山|丛台|复兴|峰峰矿|邯郸|临漳|成安|大名|涉|磁|肥乡|永年|邱|鸡泽|广平|馆陶|魏|曲周|武安|衡水|桃城|枣强|武邑|武强|饶阳|安平|故城|景|阜城|冀州|深州|廊坊|安次|广阳|固安|永清|香河|大城|文安|大厂回族自治|霸州|三河|秦皇岛|海港|山海关|北戴河|青龙满族自治|昌黎|抚宁|卢龙|唐山|路南|路北|古冶|开平|丰南|丰润|滦|滦南|乐亭|迁西|玉田|唐海|遵化|迁安|邢台|桥东|桥西|邢台|临城|内丘|柏乡|隆尧|任|南和|宁晋|巨鹿|新河|广宗|平乡|威|清河|临西|南宫|沙河|张家口|桥东|桥西|宣化|下花园|宣化|张北|康保|沽源|尚义|蔚|阳原|怀安|万全|怀来|涿鹿|赤城|崇礼|山西|太原|小店|迎泽|杏花岭|尖草坪|万柏林|晋源|清徐|阳曲|娄烦|古交|长治|城|郊|长治|襄垣|屯留|平顺|黎城|壶关|长子|武乡|沁|沁源|潞城|大同|城|矿|南郊|新荣|阳高|天镇|广灵|灵丘|浑源|左云|大同|晋城|城|沁水|阳城|陵川|泽州|高平|晋中|榆次|榆社|左权|和顺|昔阳|寿阳|太谷|祁|平遥|灵石|介休|临汾|尧都|曲沃|翼城|襄汾|洪洞|古|安泽|浮山|吉|乡宁|大宁|隰|永和|蒲|汾西|侯马|霍州|吕梁|离石|文水|交城|兴|临|柳林|石楼|岚|方山|中阳|交口|孝义|汾阳|朔州|朔城|平鲁|山阴|应|右玉|怀仁|忻州|忻府|定襄|五台|代|繁峙|宁武|静乐|神池|五寨|岢岚|河曲|保德|偏关|原平|阳泉|城|矿|郊|平定|盂县|运城|盐湖|临猗|万荣|闻喜|稷山|新绛|绛|垣曲|夏|平陆|芮城|永济|河津|内蒙古|呼和浩特|呼市|新城|回民|玉泉|赛罕|土默特左|托克托|和林格尔|清水河|武川|包头|东河|昆都仑|青山|石拐|白云矿|九原|土默特右|固阳|达尔罕茂明安联合|乌海|海勃湾|海南|乌达|赤峰|红山|元宝山|松山|阿鲁科尔沁|巴林左|巴林右|林西|克什克腾|翁牛特|喀喇沁|宁城|敖汉|通辽|科尔沁|科尔沁左翼中|科尔沁左翼后|开鲁|库伦|奈曼|扎鲁特|霍林郭勒|鄂尔多斯 东胜|达拉特|准格尔|鄂托克前|鄂托克|杭锦|乌审|伊金霍洛|呼伦贝尔|海拉尔|阿荣|莫力达瓦达斡尔族自治|鄂伦春自治|鄂温克族自治|陈巴尔虎|新巴尔虎左|新巴尔虎右|满洲里|牙克石|扎兰屯|额尔古纳|根河|巴彦淖尔|临河|五原|磴口|乌拉特前|乌拉特中|乌拉特后|杭锦后|乌兰察布|集宁|卓资|化德|商都|兴和|凉城|察哈尔右翼前|察哈尔右翼中|察哈尔右翼后|四子王|丰镇|兴安盟|乌兰浩特|阿尔山|科尔沁右翼前|科尔沁右翼中|扎赉特|突泉|锡林郭勒盟|二连浩特|锡林浩特|阿巴嘎|苏尼特左|苏尼特右|东乌珠穆沁|西乌珠穆沁|太仆寺|镶黄|正镶白|正蓝|多伦|阿拉善盟|阿拉善左|阿拉善右|额济纳|辽宁|沈阳|和平|沈河|大东|皇姑|铁西|苏家屯|东陵|新城子|于洪|辽中|康平|法库|新民|大连|中山|西岗|沙河口|甘井子|旅顺口|金州|长海|瓦房店|普兰店|庄河|鞍山|铁东|铁西|立山|千山|台安|岫岩满族自治|海城|抚顺|新抚|东洲|望花|顺城|抚顺|新宾满族自治|清原满族自治|本溪|平山|溪湖|明山|南芬|本溪满族自治|桓仁满族自治|丹东|元宝|振兴|振安|宽甸满族自治|东港|凤城|锦州|古塔|凌河|太和|黑山|义|凌海|北宁|营口|站前|西市|鲅鱼圈|老边|盖州|大石桥|阜新|海州|新邱|太平|清河门|细河|阜新蒙古族自治|彰武|辽阳|白塔|文圣|宏伟|弓长岭|太子河|辽阳|灯塔|盘锦|双台子|兴隆台|大洼|盘山|铁岭|银州|清河|铁岭|西丰|昌图|调兵山|开原|朝阳|双塔|龙城|朝阳|建平|喀喇沁左翼蒙古族自治|北票|凌源|葫芦岛|连山|龙港|南票|绥中|建昌|兴城|吉林|长春|南关|宽城|朝阳|二道|绿园|双阳|农安|九台|榆树|德惠|吉林|昌邑|龙潭|船营|丰满|永吉|蛟河|桦甸|舒兰|磐石|四平|铁西|铁东|梨树|伊通满族自治|公主岭|双辽|辽源|龙山|西安|东丰|东辽|通化|东昌|二道江|通化|辉南|柳河|梅河口|集安|白山|八道江|抚松|靖宇|长白朝鲜族自治|江源|临江|松原|宁江|前郭尔罗斯蒙古族自治|长岭|乾安|扶余|白城|洮北|镇赉|通榆|洮南|大安|延边朝鲜族自治州|延吉|图们|敦化|珲春|龙井|和龙|汪清|安图|黑龙江|哈尔滨|道里|南岗|道外|香坊|动力|平房|松北|呼兰|依兰|方正|宾|巴彦|木兰|通河|延寿|阿城|双城|尚志|五常|齐齐哈尔|龙沙|建华|铁锋|昂昂溪|富拉尔基|碾子山|梅里斯达斡尔族|龙江|依安|泰来|甘南|富裕|克山|克东|拜泉|讷河|鸡西|鸡冠|恒山|滴道|梨树|城子河|麻山|鸡东|虎林|密山|鹤岗|向阳|工农|南山|兴安|东山|兴山|萝北|绥滨|双鸭山|尖山|岭东|四方台|宝山|集贤|友谊|宝清|饶河|大庆|萨尔图|龙凤|让胡路|红岗|大同|肇州|肇源|林甸|杜尔伯特蒙古族自治|伊春|伊春|南岔|友好|西林|翠峦|新青|美溪|金山屯|五营|乌马河|汤旺河|带岭|乌伊岭|红星|上甘岭|嘉荫|铁力|佳木斯|永红|向阳|前进|东风|郊|桦南|桦川|汤原|抚远|同江|富锦|七台河|新兴|桃山|茄子河|勃利|牡丹江|东安|阳明|爱民|西安|东宁|林口|绥芬河|海林|宁安|穆棱|黑河|爱辉|嫩江|逊克|孙吴|北安|五大连池|绥化|北林|望奎|兰西|青冈|庆安|明水|绥棱|安达|肇东|海伦|大兴安岭|呼玛|塔河|漠河|上海|黄浦|卢湾|徐汇|长宁|静安|普陀|闸北|虹口|杨浦|闵行|宝山|嘉定|浦东新|金山|松江|青浦|南汇|奉贤|崇明|江苏|南京|玄武|白下|秦淮|建邺|鼓楼|下关|浦口|栖霞|雨花台|江宁|六合|溧水|高淳|无锡|崇安|南长|北塘|锡山|惠山|滨湖|江阴|宜兴|徐州||鼓楼|云龙|九里|贾汪|泉山|丰|沛|铜山|睢宁|新沂|邳州|常州|天宁|钟楼|戚墅堰|新北|武进|溧阳|金坛|苏州|沧浪|平江|金阊|虎丘|吴中|相城|常熟|张家港|昆山|吴江|太仓|南通|崇川|港闸|海安|如东|启东|如皋|通州|海门|连云港|连云|新浦|海州|赣榆|东海|灌云|灌南|淮安|清河|楚州|淮阴|清浦|涟水|洪泽|盱眙|金湖|盐城||亭湖|盐都|响水|滨海|阜宁|射阳|建湖|东台|大丰|扬州|广陵|邗江|郊|宝应|仪征|高邮|江都|镇江||京口|润州|丹徒|丹阳|扬中|句容|泰州|海陵|高港|兴化|靖江|泰兴|姜堰|宿迁|宿城|宿豫|沭阳|泗阳|泗洪|浙江|杭州|上城|下城|江干|拱墅|西湖|滨江|萧山|余杭|桐庐|淳安|建德|富阳|
临安|宁波|海曙|江东|江北|北仑|镇海|鄞州|象山|宁海|余姚|慈溪|奉化|温州|鹿城|龙湾|瓯海|洞头|永嘉|平阳|苍南|文成|泰顺|瑞安|乐清|嘉兴|秀城|秀洲|嘉善|海盐|海宁|平湖|桐乡|湖州|吴兴|南浔|德清|长兴|安吉|绍兴|越城|绍兴|新昌|诸暨|上虞|嵊州|金华|婺城|金东|武义|浦江|磐安|兰溪|义乌|东阳|永康|衢州|柯城|衢江|常山|开化|龙游|江山|舟山|定海|普陀|岱山|嵊泗|台州|椒江|黄岩|路桥|玉环|三门|天台|仙居|温岭|临海|丽水|莲都|青田|缙云|遂昌|松阳|云和|庆元|景宁畲族自治|龙泉|安徽|合肥||瑶海|庐阳|蜀山|包河|长丰|肥东|肥西|芜湖|镜湖|马塘|新芜|鸠江|芜湖|繁昌|南陵|蚌埠|龙子湖|蚌山|禹会|淮上|怀远|五河|固镇|淮南|大通|田家庵|谢家集|八公山|潘集|凤台|马鞍山||金家庄|花山|雨山|当涂|淮北||杜集|相山|烈山|濉溪|铜陵|铜官山|狮子山|郊|铜陵|安庆||迎江|大观|郊|怀宁|枞阳|潜山|太湖|宿松|望江|岳西|桐城|黄山|屯溪|黄山|徽州|歙|休宁|黟|祁门|滁州|琅琊|南谯|来安|全椒|定远|凤阳|天长|明光|阜阳|颍州|颍东|颍泉|临泉|太和|阜南|颍上|界首|宿州|墉桥|砀山|萧|灵璧|泗|巢湖||居巢|庐江|无为|含山|和|六安|金安|裕安|寿|霍邱|舒城|金寨|霍山|亳州|谯城|涡阳|蒙城|利辛|池州||贵池|东至|石台|青阳|宣城|宣州|郎溪|广德|泾|绩溪|旌德|宁国|福建|福州|鼓楼|台江|仓山|马尾|晋安|闽侯|连江|罗源|闽清|永泰|平潭|福清|长乐|厦门|思明|海沧|湖里|集美|同安|翔安|莆田|城厢|涵江|荔城|秀屿|仙游|三明|梅列|三元|明溪|清流|宁化|大田|尤溪|沙|将乐|泰宁|建宁|永安|泉州|鲤城|丰泽|洛江|泉港|惠安|安溪|永春|德化|金门|石狮|晋江|南安|漳州|芗城|龙文|云霄|漳浦|诏安|长泰|东山|南靖|平和|华安|龙海|南平|延平|顺昌|浦城|光泽|松溪|政和|邵武|武夷山|建瓯|建阳|龙岩|新罗|长汀|永定|上杭|武平|连城|漳平|宁德|蕉城|霞浦|古田|屏南|寿宁|周宁|柘荣|福安|福鼎|江西|南昌|东湖|西湖|青云谱|湾里|青山湖|南昌|新建|安义|进贤|景德镇|昌江|珠山|浮梁|乐平|萍乡|安源|湘东|莲花|上栗|芦溪|九江|庐山|浔阳|九江|武宁|修水|永修|德安|星子|都昌|湖口|彭泽|瑞昌|新余|渝水|分宜|鹰潭|月湖|余江|贵溪|赣州|章贡|赣|信丰|大余|上犹|崇义|安远|龙南|定南|全南|宁都|于都|兴国|会昌|寻乌|石城|瑞金|南康|吉安|吉州|青原|吉安|吉水|峡江|新干|永丰|泰和|遂川|万安|安福|永新|井冈山|宜春|袁州|奉新|万载|上高|宜丰|靖安|铜鼓|丰城|樟树|高安|抚州|临川|南城|黎川|南丰|崇仁|乐安|宜黄|金溪|资溪|东乡|广昌|上饶|信州|上饶|广丰|玉山|铅山|横峰|弋阳|余干|鄱阳|万年|婺源|德兴|山东|济南|历下|槐荫|天桥|历城|长清|平阴|济阳|商河|章丘|青岛|四方|黄岛|崂山|李沧|城阳|胶州|即墨|平度|胶南|莱西|淄博|淄川|张店|博山|临淄|周村|桓台|高青|沂源|枣庄|薛城|峄城|台儿庄| 山亭|滕州|东营|河口|垦利|利津|广饶|烟台|芝罘|福山|牟平|莱山|长岛|龙口|莱阳|莱州|蓬莱|招远|栖霞|海阳|潍坊|潍城|寒亭|坊子|奎文|临朐|昌乐|青州|诸城|寿光|安丘|高密|昌邑|济宁|任城|微山|鱼台|金乡|嘉祥|汶上|泗水|梁山|曲阜|兖州|邹城|泰安|泰山|岱岳|宁阳|东平|新泰|肥城|威海| |环翠|文登|荣成|乳山|日照|东港|岚山|五莲|莒县|莱芜|莱城|钢城|临沂|兰山|罗庄|河东|沂南|郯城|沂水|苍山|费县|平邑|莒南|蒙阴|临沭|德州|德城|陵县|宁津|庆云|临邑|齐河|平原|夏津|武城|乐陵|禹城|聊城|东昌府|阳谷|莘县|茌平|东阿|冠县|高唐|临清|滨州|滨城|惠民|阳信|无棣|沾化|博兴|邹平|荷泽|牡丹|曹县|单县|成武|巨野|郓城|鄄城|定陶|东明|河南|郑州|中原|二七|管城|金水|上街|邙山|中牟|巩义|荥阳|新密|新郑|登封|开封|龙亭|顺河|鼓楼|南关|杞县|通许|尉氏|开封|兰考|洛阳|西工|廛河|涧西|吉利|洛龙|孟津|新安|栾川|嵩县|汝阳|宜阳|洛宁|伊川|偃师|平顶山|卫东|石龙|湛河|宝丰|叶县|鲁山|郏县|舞钢|汝州|安阳|文峰|北关|殷都|龙安|安阳|汤阴|滑县|内黄|林州|鹤壁|鹤山|山城|淇滨|浚县|淇县|新乡|红旗|卫滨|凤泉|牧野|新乡|获嘉|原阳|延津|封丘|长垣|卫辉|辉县|焦作|解放|中站|马村|山阳|修武|博爱|武陟|温县|济源|沁阳|孟州|濮阳|华龙|清丰|南乐|范县|台前|濮阳|许昌|魏都|许昌|鄢陵|襄城|禹州|长葛|漯河|源汇|郾城|召陵|舞阳|临颍|三门峡|湖滨|渑池|陕县|卢氏|义马|灵宝|南阳|宛城|卧龙|南召|方城|西峡|镇平|内乡|淅川|社旗|唐河|新野|桐柏|邓州|商丘|梁园|睢阳|民权|睢县|宁陵|柘城|虞城|夏邑|永城|信阳|师河|平桥|罗山|光山|新|商城|固始|潢川|淮滨|息县|周口|川汇|扶沟|西华|商水|沈丘|郸城|淮阳|太康|鹿邑|项城|驻马店| |驿城|西平|上蔡|平舆|正阳|确山|泌阳|汝南|遂平|新蔡|湖北|武汉|江岸|江汉|乔口|汉阳|武昌|青山|洪山|东西湖|汉南|蔡甸|江夏|黄陂|新洲|黄石|黄石港|西塞山|下陆|铁山|阳新|大冶|十堰|茅箭|张湾|郧县|郧西|竹山|竹溪|房县|丹江口|宜昌市|西陵区|伍家岗|点军|猇亭|夷陵|远安|兴山|秭归|长阳|五峰|宜都|当阳|枝江|襄樊|襄城|樊城|襄阳|南漳|谷城|保康|老河口|枣阳|宜城|鄂州|梁子湖|华容|鄂城|荆门|东宝|掇刀|京山|沙洋|钟祥|孝感|孝南|孝昌|大悟|云梦|应城|安陆|汉川|荆州|沙市|荆州|公安|监利|江陵|石首|洪湖|松滋|黄冈|黄州|团风|红安|罗田|英山|浠水|蕲春|黄梅|麻城|武穴|咸宁|咸安|嘉鱼|通城|崇阳|通山|赤壁|随州|曾都|广水|恩施|恩施|利川|建始|巴东|宣恩|咸丰|来凤|鹤峰|仙桃|潜江|天门|神农架林区湖南省|长沙|芙蓉|天心|岳麓|开福|雨花|长沙|望城|宁乡|浏阳|株洲|荷塘|芦淞|石峰|天元|株洲|攸县|茶陵|炎陵|醴陵|湘潭|雨湖|岳塘|湘潭|湘乡|韶山|衡阳|珠晖|雁峰|石鼓|蒸湘|南岳|衡阳|衡南|衡山|衡东|祁东|耒阳|常宁|邵阳|双清|大祥|北塔|邵东|新邵|邵阳|隆回|洞口|绥宁|新宁|城步|武冈|岳阳|云溪|君山|岳阳|华容|湘阴|平江|汨罗|临湘|常德|武陵|鼎城|安乡|汉寿|澧县|临澧|桃源|石门|津市|张家界|永定|武陵源|慈利|桑植县|益阳|资阳|赫山|南县|桃江|安化|沅江|郴州|北湖|苏仙|桂阳|宜章|永兴|嘉禾|临武|汝城|桂东|安仁|资兴|永州|芝山|冷水滩|祁阳|东安|双牌|道县|江永|宁远|蓝山|新田|江华|怀化|鹤城|中方|沅陵|辰溪|溆浦|会同|麻阳|新晃|芷江|靖州|通道|洪江|娄底| |娄星|双峰|新化|冷水江|涟源|湘西|吉首|泸溪|凤凰|花垣|保靖|古丈|永顺|龙山|广东|广州|东山| 荔湾|越秀|海珠|天河|芳村|白云|黄埔|番禺|花都|增城|从化|韶关|武江|浈江|曲江|始兴|仁化|翁源|乳源|新丰|乐昌|南雄|深圳|罗湖|福田|南山|宝安|龙岗|盐田|珠海|香洲|斗门|金湾|汕头|龙湖|金平|濠江|潮阳|潮南|澄海|南澳|佛山|禅城|南海|顺德|三水|高明|江门|蓬江|江海|新会|台山|开平|鹤山|恩平|湛江|赤坎|霞山|坡头|麻章|遂溪|徐闻|廉江|雷州|吴川|茂名|茂南|茂港|电白|高州|化州|信宜|肇庆|端州|鼎湖|广宁|怀集|封开|德庆|高要|四会|惠州|惠城|惠阳|博罗|惠东|龙门|梅州|梅江|梅县|大埔|丰顺|五华|平远|蕉岭|兴宁|汕尾|海丰|陆河|陆丰|河源|源城|紫金|龙川|连平|和平|东源|阳江|江城|阳西|阳东|阳春|清远|清城区|佛冈|阳山|连山|连南|清新|英德|连州|东莞|中山|潮州|湘桥区|潮安|饶平|揭阳|榕城区|揭东|揭西|惠来|普宁|云浮|云城区|新兴|郁南|云安|罗定|广西|南宁|兴宁区|青秀区|江南区|西乡塘区|良庆区|邕宁区|武鸣|隆安|马山|上林|宾阳|横县|柳州|鱼峰区|柳南区|柳北区|柳江|柳城|鹿寨|融安|融水|三江|桂
林|秀峰区|叠彩区|象山区|七星区|雁山区|阳朔|临桂|灵川|全州|兴安|永福|灌阳|龙胜|资源|平乐|荔蒲|恭城|梧州|万秀区|蝶山区|长洲区|苍梧|藤县|蒙山|岑溪|北海|海城区|银海区|铁山港|合浦|防城港|港口区|防城区|上思|东兴|钦州|钦南区|钦北区|灵山|浦北|贵港|港北区|港南区|覃塘区|平南|桂平|玉林|玉州区|容县|陆川|博白|兴业|北流|百色|右江区|田阳|田东|平果|德保|靖西|那坡|凌云|乐业|田林|西林|隆林|贺州|八步|昭平|钟山|富川|河池|金城江区|南丹|天峨|凤山|东兰|罗城|环江|巴马|都安|大化|宜州|来宾|兴宾|忻城|象州|武宣|金秀|合山|崇左|江洲区|扶绥|宁明|龙州|大新|天等|凭祥|海南|海口|秀英区|龙华区|琼山区|美兰区|三亚|五指山|琼海|儋州|文昌|万宁|东方|定安|屯昌|澄迈|临高|白沙|昌江|乐东|陵水|保亭|琼中|西沙|南沙|中沙|重庆|万州区|涪陵区|渝中区|大渡口|江北|沙坪坝|九龙坡|南岸区|北碚|万盛|双桥|渝北|巴南|黔江|长寿|綦江|潼南|铜梁|大足|荣昌|璧山|梁平|城口|丰都|垫江|武隆|忠县|开县|云阳|奉节|巫山|巫溪|石柱|秀山|酉阳|彭水|江津|合川|永川|南川|四川省|成都|锦江|青羊|金牛|武侯|成华|龙泉驿|青白江|新都|温江|金堂|双流|郫县|大邑|蒲江|新津|都江堰|彭州|邛崃|崇州|自贡|自流井|贡井|大安|沿滩|荣县|富顺|攀枝花|仁和|米易|盐边|泸州|江阳|纳溪|龙马潭|泸县|合江|叙永|古蔺|德阳|旌阳|中江|罗江|广汉|什邡|绵竹|绵阳|涪城|游仙|三台|盐亭|安县|梓潼|北川|平武|江油|广元|元坝|朝天|旺苍|青川|剑阁|苍溪|遂宁|船山|安居|蓬溪| 射洪|大英|内江|东兴|威远|资中|隆昌|乐山|沙湾|五通桥|金口河|犍为|井研|夹江|沐川|峨边|马边|峨眉山|南充|顺庆|高坪|嘉陵|南部|营山|蓬安|仪陇|西充|阆中|眉山|东坡|仁寿|彭山|洪雅|丹棱| 青神|宜宾|翠屏|宜宾|南溪|江安|长宁|高县|珙县|筠连|兴文|屏山|广安|岳池|武胜|邻水|华莹|达州|通川|达县|宣汉|开江|大竹|渠县|万源|雅安|雨城|名山|荥经|汉源|石棉|天全|芦山|宝兴|巴中|巴州|通江|南江|平昌|资阳|雁江|安岳|乐至|简阳|阿坝|汶川|理县|茂县|松潘|九寨沟|金川|小金|黑水|马尔康|壤塘|阿坝|若尔盖|红原|甘孜|康定|泸定|丹巴|九龙|雅江|道孚|炉霍|甘孜|新龙|德格|白玉|石渠|色达|理塘|巴塘|乡城|稻城|得荣|凉山|西昌|木里|盐源|德昌|会理|会东|宁南|普格|布拖|金阳|昭觉|喜德|冕宁|越西|甘洛|美姑|雷波|贵州省|贵阳|南明|云岩|花溪|乌当|白云|小河|开阳|息烽|修文|清镇|六盘水|钟山|六枝特|水城|盘县|遵义|红花岗|汇川|遵义|桐梓|绥阳|正安|道真|务川|凤冈|湄潭|余庆|习水|赤水|仁怀|安顺|西秀|平坝|普定|镇宁|关岭|紫云|铜仁|江口|玉屏|石阡|思南|印江|德江|沿河|松桃|万山|黔西|兴义|兴仁|普安|晴隆|贞丰|望谟|册亨|安龙|毕节|大方|金沙|织金|纳雍|威宁|赫章|黔东|凯里|黄平|施秉|三穗|镇远|岑巩|天柱|锦屏|剑河|台江|黎平|榕江|从江| 雷山|麻江|丹寨|都匀|福泉|荔波|贵定|瓮安|独山|平塘|罗甸|长顺|龙里|惠水|三都|云南|昆明|五华|盘龙|官渡|西山|东川|呈贡|晋宁|富民|宜良|石林|嵩明|禄劝|寻甸|安宁|曲靖|麒麟|马龙|陆良|师宗|罗平|富源|会泽|沾益|宣威|玉溪|红塔|江川|澄江|通海|华宁|易门|峨山|新平|元江|保山|隆阳|施甸|腾冲|龙陵|昌宁|昭通|昭阳|鲁甸|巧家|盐津|大关|永善|绥江|镇雄|彝良|威信|水富|丽江|古城|玉龙|永胜|华坪|宁蒗|思茅|翠云|普洱|墨江|景东|景谷|镇沅|江城|孟连|澜沧|西盟|临沧|临翔|凤庆|云县|永德|镇康|双江|耿马|沧源|楚雄|双柏|牟定|南华|姚安|大姚|永仁|元谋|武定|禄丰|红河|个旧|开远|蒙自|屏边|建水|石屏|弥勒|泸西|元阳|红河|金平|绿春|河口|文山|砚山|西畴|麻栗坡|马关|丘北|广南|富宁|西双版纳|景洪|勐海|勐腊|大理|漾濞|祥云|宾川|弥渡|南涧|巍山|永平|云龙|洱源|剑川|鹤庆|德宏|瑞丽|潞西|梁河|盈江|陇川|怒江|泸水|福贡|贡山|兰坪|迪庆|香格里拉|德钦|维西|西藏|拉萨|林周|当雄|尼木|曲水|堆龙德庆|达孜|墨竹工卡|昌都|江达|贡觉|类乌齐|丁青|察雅|八宿|左贡|芒康|洛隆|边坝|山南|乃东|扎囊|贡嘎|桑日|琼结|曲松|措美|洛扎|加查|隆子|错那|浪卡子|日喀则|南木林|江孜|定日|萨迦|拉孜|昂仁|谢通门|白朗|仁布|康马|定结|仲巴|亚东|吉隆|聂拉木|萨嘎|岗巴|那曲|嘉黎|比如|聂荣|安多|申扎|索县|班戈|巴青|尼玛|阿里|普兰|札达|噶尔|日土|革吉|改则|措勤|林芝|工布江达|米林|墨脱|波密|察隅|朗县陕西省|西安市|碑林|莲湖|灞桥|未央|雁塔|阎良|临潼|长安|蓝田|周至|户县|高陵县|铜川|王益|印台|耀州|宜君|宝鸡|渭滨|金台|陈仓|凤翔| 岐山|扶风|眉县|陇县|千阳|麟游|凤县|太白|咸阳|秦都|杨凌|渭城|三原|泾阳|乾县|礼泉|永寿|彬|长武|旬邑|淳化|武功|兴平|渭南|临渭|华县|潼关|大荔|合阳|澄城|蒲城|白水|富平|韩城|华阴|延安|宝塔|延长|延川|子长|安塞|志丹|吴旗|甘泉|富县|洛川|宜川|黄龙|黄陵|汉中|汉台|南郑|城固|洋县|西乡|勉县|宁强|略阳|镇巴|留坝|佛坪|榆林|榆阳|神木|府谷|横山|靖边|定边|绥德县|米脂|佳县|吴堡|清涧|子洲|安康|汉滨|汉阴|石泉|宁陕|紫阳|岚皋|平利|镇坪|旬阳|白河|商洛|商州|洛南|丹凤|商南|山阳|镇安|柞水|甘肃|兰州|城关|七里河|西固|安宁|红古|永登|皋兰|榆中|嘉峪关|金昌|金川|永昌|白银|平川|靖远|会宁|景泰|天水|秦城|北道|清水|秦安|甘谷|武山|张家川|武威|凉州|民勤|古浪|天祝|张掖|甘州|裕固|民乐|临泽|高台|山丹|平凉|崆峒|泾川|灵台|崇信|华亭|庄浪|静宁|酒泉|肃州|金塔|安西|肃北|阿克塞|玉门|敦煌|庆阳|西峰|庆城|环县|华池|合水|正宁|宁县|镇原|定西|安定|通渭|陇西|渭源|临洮|漳县|岷县|陇南|武都|成县|文县|宕昌|康县|西和|礼县|徽县|两当|临夏|康乐|永靖|广河|和政|东乡|甘南|合作|临潭|卓尼|舟曲|迭部|玛曲|碌曲|夏河|青海|西宁|大通|湟中|湟源|海东|平安|民和|乐都|互助|化隆|循化|海北|门源|祁连|海晏|刚察|黄南|同仁|尖扎|泽库|共和|同德|贵德|兴海|贵南|果洛|玛沁|班玛|甘德|达日|久治|玛多|玉树|杂多|称多|治多|囊谦|曲麻莱|海西|格尔木|德令哈|乌兰|都兰|天峻|宁夏|银川|兴庆|西夏|金凤|永宁|贺兰|灵武|石嘴山|大武口|惠农|平罗|吴忠|利通|盐池|同心|青铜峡|固原|原州|西吉|隆德|泾源|彭阳|中卫|沙坡头|中宁|海原|新疆|乌鲁木齐|天山|沙依巴克|新市|水磨沟|头屯河|达坂城|东山|克拉玛依|独山子|白碱滩|乌尔禾|吐鲁番|鄯善|托克逊|哈密|巴里坤哈萨克|伊吾|昌吉|阜康|米泉|呼图壁|玛纳斯|奇台|吉木萨尔| 木垒哈萨克|博尔塔拉蒙古|博乐|精河|温泉|巴音郭楞蒙古|库尔勒|轮台|尉犁|若羌|且末|焉耆|和静|和硕|博湖|阿克苏|温宿|库车|沙雅|新和|拜城|乌什|阿瓦提|柯坪|克孜勒苏柯尔克孜|阿图什|阿克陶|阿合奇|乌恰|喀什|疏附|疏勒|英吉沙|泽普|莎车|叶城|麦盖提|岳普湖|伽师|巴楚|塔什库尔干塔吉克|和田|墨玉|皮山|洛浦|策勒|于田|民丰|伊犁哈萨克|伊宁|奎屯|伊宁|察布查尔锡伯|霍城|巩留|新源|昭苏|特克斯|尼勒克县塔城|乌苏|额敏|沙湾|托里|裕民|布克赛尔|阿勒泰|布尔津|富蕴|福海|哈巴河|青河|吉木乃|石河子|阿拉尔|图木舒克|五家渠|台湾|香港|澳门
标题涂层表面附着力测试标准 文件类别规范文件文件号目标[质]字05第10 版本号 1 修改标记无修改次数无 编制/日期审核/日期批准/日期 执行主体监督主体 1．目的：指导涂层表面附着力测试工作，规范和统一涂层表面附着力检验标准； 2．范围：应用?涂层厚度大于50μm； 3．定义：符合BS?3900-E6、ISO2409、DIN53?151和ASTM?D3359-B测试方法； 4．流程：无 5．内容： 设备要求：划线器刀口由碳钨合金材料制成，齿数x齿间距?6齿x2mm；胶带用3M 600号2cm宽胶带；操作步骤 -用划格器在涂层上切出十字格子图形，切口直至基材； -用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开； -观察格子区域的情况，可用放大镜观察； 划格结果附着力按照以下的标准等级 ISO等级：0 ASTM等级：5B 切口的边缘完全光滑，格子边缘没有任何剥落 ISO等级：1 ASTM等级：4B 在切口的相交处有小片剥落，划格区内实际破损 不超过5% ISO等级：2 ASTM等级：3B 切口的边缘和/或相交处有被剥落，其面积大于 5%，但不到15% 版本号1实施日期页次：共 2 页第 1 页
ISO等级：3 ASTM等级：2B 沿切口边缘有部分剥落或整大片剥落，及/或者部 分格子被整片剥落。被剥落的面积超过15%，但 不到35% ISO等级：4 ASTM等级：1B 切口边缘大片剥落/或者一些方格部分部分或全 部剥落，其面积大于划格区的35%，但不超过65% ISO等级：5 ASTM等级：0B超过上一等级 ? 测试结果判定：如果没有客人特殊要求，目标的产品要求达到ISO等级：1、ASTM等级：4B以上级别可以接受。 签发人签名 部门，现将《涂层表面附着力测试标准》抄发你部门（组织），请严格执行。 签发人/日期： 执行人签名现收到签发的《涂层表面附着力测试标准》，本人明白制度的详细内容，并保证本部门（人）严格贯彻执行。 执行人/日期： 版本号 1实施日期页次：共 2 页第 2 页

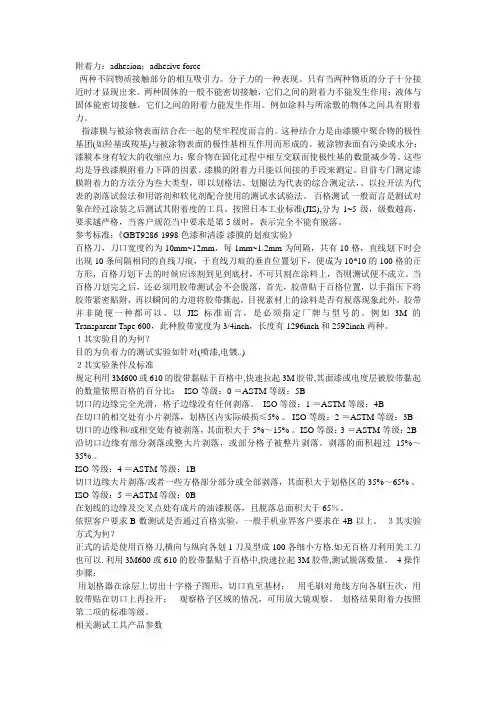

油漆涂层附着力检测方法 ——百格测试 含义及测试方法 含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》 测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。实验条件及标准 规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比： ISO等级：0 =ASTM等级：5B 切口的边缘完全光滑，格子边缘没有任何剥落。 ISO等级：1 =ASTM等级：4B 在切口的相交处有小片剥落，划格区内实际破损≤5% 。 ISO等级：2 =ASTM等级：3B 切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。 ISO等级：3 =ASTM等级：2B 沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。剥落的面积超过15%～35% 。 ISO等级：4 =ASTM等级：1B 切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65% 。 ISO等级：5 =ASTM等级：0B 在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。 依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。 正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。 操作步骤： 用划格器在涂层上切出十字格子图形，切口直至基材； 用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开； 观察格子区域的情况，可用放大镜观察。 划格结果附着力按照第二项的标准等级。 相关测试工具产品参数 百格测试仪（漆膜划格仪,漆膜划格器） 产品说明： 根据ISO2409-1992标准设计制造的。 适用于GB/T9286-98、BS 3900 E6/ASTM D3359。 特点： 用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。 用途:
精心整理 精心整理 油漆喷涂质量检验记录表 序号 检验项目 技术要求 检验方法 检验结果 备注 1 表面尘点检测 表面不能有明显尘点 通过近处观察油 漆表面来检验 □合格 □不合格 2 表面漆雾及流挂检测 表面不能有漆雾及流 挂 通过近处观察油漆表面来检验 □合格 □不合格 3 刮灰效果检测 填补于车身上凹陷位置和边缘及接缝处。 要求刮灰处线条明晰，连贯。 通过近处观察油漆表面来检验 □合格 □不合格 4 抛光印和抛穿现象检测 表面不能有抛光印和 抛穿现象 近看油漆面（特别是边角）有无抛穿，远看光泽有无明显变化 □合格 □不合格 5 边角位检测 边角位是否修补到位 或漏喷 通过近处观察油漆表面来检验 □合格 □不合格 6 面漆及色漆检 测 面漆色漆有没有完全遮盖中涂漆或走珠现 象 0.5米处观察 □合格 □不合格 7 车身活动部件和装饰件等 车身活动部件和装饰件等的油漆和抛光蜡是否清除干净 通过近处观察油漆表面来检验 □合格 □不合格 8 表面光泽度 全车喷涂或新车光泽60度时大于90度，无明显“桔皮”现象 通过光泽度测试仪检验 □合格 □不合格 9 修补工件表面 光泽 修补工件表面的光泽与原车基本一致，形成衬托效果，不能相 差太远 远看，多角度观 察 □合格 □不合格 10 修补后漆纹与原车匹配度 修补后漆纹应与原车 相匹配 由远至近多角度 观察 □合格
精心整理 精心整理□不合格 11 漆膜厚度漆膜厚度应大于等于 50um 通过漆膜厚度检 测仪检验 □合格 □不合格 12 油漆附着力油漆附着力强，不能 出现脱落 通过百格刀、胶 带等工具检验 □合格 □不合格 13 车身LOGO及 字体 颜色、字体大小、间 距需与样板一致 由远至近多角度 对比观察 □合格 □不合格 14 综合判定：□允收□拒收□让步接收检验员：日期：
漆膜附着力测定法 GB 1720-79 本标准适用于漆膜附着力的测定。漆膜对底材粘合的牢度即附着力，按圆滚线划痕范围内的漆膜完整程度评定，以级表示。 ?一般规定 材料和仪器设备： 马口铁板：50 × 100 × 0.2~0.3 毫米； 四倍放大镜； 漆刷：宽 25~35 毫米； ?测定方法 按《漆膜一般制备法》（ GB 1727 － 79 ）在马口铁板上（或按产品标准规定的底材）制备样板 3 块，待漆膜实干后，于恒温恒湿的条件下测定。测前先检查附着力测定仪的针头，如不锐利应予更换：提起半截螺帽曙（ 7 ），抽出试验台（ 6 ），即可换针。当发现划痕与标准回转半径不符时，应调整回转半径，其方法是松开卡针盘（ 3 ）后面的螺栓、回转半径调整螺栓 (4) ，适当移动卡针盘后，依次紧固上述螺栓，划痕与标准圆滚线图比较，如仍不符应重新调整回转半径，直到与标准回转半径 5.25 毫米的圆滚线相同为调整完毕。测定时，将样板正放在试验台 (6) 上，拧紧固定样板调整螺栓 (5) 、 (8) ，和调整螺栓（ 10 ），向后移动升降棒（ 2 ），使转针的尖端接触到漆膜，如划痕未露底板，应酌加砝码。按顺时针方向，均匀摇动摇柄（ 11 ），转速以 80~100 转 / 分为宜，圆滚线划痕标准图长为7.5 ± 0.5 厘米。向前移动升降棒（ 2 ），使卡针盘提起，松开固定样板的有关螺栓（ 5 ）、（ 8 ）、（ 10 ），取出样板，用漆刷除去划痕上的漆屑，以四倍放大镜检查划痕并评级。 三、评级方法 以样板上划痕的上侧为检查的目标，依次标出 1 、 2 、 3 、 4 、 5 、 6 、7 等七个部位。相应分为七个等级。按顺序检查各部位的漆膜完整程度，如某一部位的格子有 70% 以上完好，则定为该部位是完好的，否则应认为坏损。例如，部位 1 漆膜坏损而部位 2 完好，附着力次之，定为二级。依次类推，七级为附着力最差。
1 漆膜附着力测定法GB/T 1720-1979（89） 2 漆膜一般制备法GB/T 1727-1992 3 漆膜硬度测定法摆杆阻尼试验GB/T 1730-1993 4 漆膜柔韧性测定法GB/T 1731-1993 5 漆膜耐冲击测定法GB/T 1732-1993 6 漆膜耐水性测定法GB/T 1733-1993 7 漆膜耐汽油性测定法GB/T 1734-1993 8 漆膜耐热性测定法GB/T 1735-1979（89） 9 漆膜耐湿热测定法GB/T 1740-1979（89） 10 漆膜光泽测定法GB/T 1743-1979（89） 11 漆膜耐化学试剂性测定法GB/T 1763-1979（89） 12 漆膜厚度测定法GB/T 1764-1979（89） 13 测定耐湿性﹑耐盐雾﹑耐候性（人工加速）的漆膜制备法GB/T 1765-1979（89） 14 色漆和清漆涂层老化的评级方法GB/T 1766-1995 15 色漆和清漆耐中性盐雾性能的测定GB/T 1771-1991 16 色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射）GB/T 1865-1997 17 漆膜颜色标准GB/T 3181-1995 18 色漆和清漆耐水性的测定浸水法GB/T 5209-1985 19 涂层附着力的测定法拉开法GB/T 5210-1985 20 涂膜硬度铅笔测定法GB/T 6739-1996 21 涂膜弯曲试验（圆柱轴）GB/T 6742-1986 22 色漆和清漆划痕试验GB 9279-1988 23 色漆和清漆漆膜的划格试验GB/T 9286-1998 24 色漆和清漆杯突试验GB/T 9753-1988 25 色漆和清漆不含金属颜料的色漆漆膜之20°﹑60°和85°镜面光泽的测定GB/T 9754-1988 26 人造气氛腐蚀试验盐雾试验GB/T 10125-1997 27 金属和其他非有机覆盖层通常凝露条件下的二氧化硫腐蚀试验GB/T 9789-1988 28 色漆和清漆漆膜厚度的测定GB/T 13452.2-1992 29 色漆和清漆钢铁表面上的丝状腐蚀试验GB/T 13452.4-1992 30 色漆和清漆耐湿性的测定连续冷凝法GB/T 13893-1992 31 色漆涂层粉化程度的测定方法及评定GB/T 14826-1993 32 绝缘漆漆膜击穿强度测定法HG/T 2-57-1980（85） 喷漆及其相关的标准术语与解释(2) 起（粗）粒bittiness起（粗）粒bittiness在塗料中存在凝膠、絮凝物或外來物的顆粒，或這些粒子從漆膜表面上凸出。在涂料中存在凝胶、絮凝物或外来物的颗粒，或这些粒子从漆膜表面上凸出。褪色；脫色bleaching褪色；脱色bleaching通常由於氣候作用或化學品侵蝕而使塗料的顏色完全褪去。通常由于气候作用或化学品侵蚀而使涂料的颜色完全褪去。滲色bleedin g渗色bleeding來自下層的可溶著色物質進入或透過上層塗膜而擴散的過程，来自下层的可溶着色物质进入或透过上层涂膜而扩散的过程，因而產生了不希望有的染色或褪色。因而产生了不希望有的染色或褪色。可引起這種塗膜缺陷的物質包括瀝青漆、可引起这种涂膜缺陷的物质包括沥青漆、木材防腐劑、木節中的油性樹脂、有機顏料和染色劑。木材防腐剂、木节中的油性树脂、有机颜料和染色剂。起泡blistering起泡blistering由於幹塗膜局部失去附著力而脫離其下底面，形成圓拱形凸起物或泡。由于干涂膜局部失去附着力而脱离其下底面，形成圆拱形凸起物或泡。這樣的泡可以含有液體、蒸氣、氣體或結晶物。这样的泡可以含有液体、蒸气、气体或结晶物。粘連blocking粘连blocking當塗漆工件相接觸時，在工件鄰近表面之間出現不希望有的粘附。当涂漆工件相接触时，在工件邻近表面之间出现不希望有的粘附。塗漆工件堆積存放時常遇到粘連。涂漆工件堆积存放时常遇到粘连。起霜bloom起霜bloo m有時在有光塗膜上形成一種似葡萄上霜的沉積物，造成其失光和顏色變黯淡。有时在有光涂膜上形成一种似葡萄上霜的沉积物，造成其失光和颜色变黯淡。發白blushing发白blushing當噴漆膜乾燥時，有時由於空氣中的濕氣附著和/或噴漆中的一種或多種固體組分沉澱析出而出現的似乳白光。当喷漆膜干燥时，有时由于空气中的湿气附着和/或喷漆中的一种或多种固体组分沉淀析出而出现的似乳白光。通常只限于單靠溶劑揮發而乾燥的噴漆。通常只限于单靠溶剂挥发而干燥的喷漆。增稠bodying增稠bodying在塗料生產或隨後的貯存過程中，出現的不希望有的稠度增大。在涂料生产或随后的贮存过程中，出现的不希望有的稠度增大。（塗膜的）搭接覆蓋bridging（涂膜的）搭接覆盖bridging塗膜覆蓋在未嵌填
湖北合加环境设备有限公司 JL-8.2.4-13 1 油漆喷涂质量检验记录表 序号 检验项目 技术要求 检验方法 检验结果 备注 1 表面尘点检测 表面不能有明显尘点 通过近处观察油漆表面来检验 □合格 □不合格 2 表面漆雾及流挂检测 表面不能有漆雾及流 挂 通过近处观察油漆表面来检验 □合格 □不合格 3 刮灰效果检测 填补于车身上凹陷位置和边缘及接缝处。 要求刮灰处线条明晰，连贯。 通过近处观察油漆表面来检验 □合格 □不合格 4 抛光印和抛穿现象检测 表面不能有抛光印和 抛穿现象 近看油漆面（特别是边角）有无抛穿，远看光泽有无明显变化 □合格 □不合格 5 边角位检测 边角位是否修补到位 或漏喷 通过近处观察油漆表面来检验 □合格 □不合格 6 面漆及色漆检 测 面漆色漆有没有完全遮盖中涂漆或走珠现 象 0.5米处观察 □合格 □不合格 7 车身活动部件和装饰件等 车身活动部件和装饰件等的油漆和抛光蜡是否清除干净 通过近处观察油漆表面来检验 □合格 □不合格 8 表面光泽度 全车喷涂或新车光泽60度时大于90度，无明显“桔皮”现象 通过光泽度测试仪 检验 □合格 □不合格 9 修补工件表面 光泽 修补工件表面的光泽与原车基本一致，形成衬托效果，不能相 差太远 远看，多角度观 察 □合格 □不合格 10 修补后漆纹与原车匹配度 修补后漆纹应与原车 相匹配 由远至近多角度 观察 □合格 □不合格 11 漆膜厚度 漆膜厚度应大于等于 50um 通过漆膜厚度检测仪检验 □合格 □不合格 12 油漆附着力 油漆附着力强，不能 出现脱落 通过百格刀、胶带等工具检验 □合格 □不合格 13 车身LOGO 及 字体 颜色、字体大小、间距需与样板一致 由远至近多角度对比观察 □合格 □不合格 14 综合判定：□允收 □拒收 □让步接收 检验员： 日期：
OU4000 漆膜附着力试验仪 使用说明书
产品概述 附着力测试仪又叫附着力检测仪、附着力如何检测、附着力测试仪价格、附着力测试仪厂家、百格检测仪、百格法检测仪、百格法测试、百格法附着力检测、漆膜划格刀价格、漆膜划格刀厂家、漆膜划格仪、百格刀、百格测试刀、百格测试仪、附着力测试仪、划格式检测仪、百格刀是广大油漆厂商及表面处理厂家必备之附着力测试仪器、百格测试刀价格、百格测试刀厂家、百格刀标准、百格刀测试仪、百格刀价格、百格刀品牌、百格刀厂家、百格刀测试、附着力检测仪、百格刀测试仪、附着力划格器、拉拔式附着力测试仪、涂层附着力测试仪、附着力测试、百格刀、附着力检测仪、附着力测试标准、附着力、油漆附着力测试、拉力测试仪、涂层附着力测试仪、拉脱法附着力测试仪是用来测量油漆，涂料，防腐层，电镀层粘结在基材的牢固程度的一款仪器。 百格刀是广大油漆厂商及表面处理厂家必备之附着力测试仪器。 百格刀以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的抗性。主要适用于有机涂料划格法附着力的测定。不仅适用于实验室，也可用于各种条件下的施工现场。
一、产品用途 OU4000百格测试仪测试附着力符合标准：GB/T9286-98、ISO2409-72、DIN53151、BS 3900 E6/ASTM D3359 注:产品颜色银灰色. 二、产品说明 该仪器主要适用于有机涂料划格法附著力的测定。不仅适用於实验室，也可用於各种条件下的施工现场。 三、工作原理和适用范围 该仪器以一定规格的工具，将涂层做格阵图形切割并穿透，划格完成的图形按六级分类，评定涂层从底材分离的附著效果。 四、技术指示 1、多刃切割刀间距分别：1+0.01mm，2+0.01mm。 2、多刃切割刀齿顶直线度分别：≯0.003mm≯0.006mm。 3、多刃切割刀工作齿尖宽度：≯0.05mm。 4.刀齿间距：1mm/2mm/3mm。 5.漆膜厚度：60um/120um/250um 。 五、操作与使用方法 1、试片必须按ISO1514及ISO2828的规定制备。 2、将试片放置在有足够硬度的平板上。 3、手持划格器手柄，使多刃切割刀垂直於试片平面。 4、以均匀压力，平稳不颤动的手法和20-50mm/S的切割速度割划。 5、将试片旋转90度，在所割划的切口上重复以上操作，以使形成 格阵图形。
NF D 21--511 French Standard 1989.5 法國標準 Norme Francaise 不粘涂层测试
家庭器具－ 家用金属厨具 烹饪设计－ 不沾涂层测试 法国标准由AFNOR高级理事签定在1989年4月5日颁发，于1989年5月5日生效实施。 相应 在本标准发布日期时没有国际标准处理相同领域的问题。 分析 本标准是针对家庭使用的不粘涂层新金属厨具而阐述其功能性质的测试 描述词 国际技术辞典：家用器具，厨具，烹饪器具，新设备，金属产品， 涂层保护，附着力，操作要求，测试，厚度测量 修正 改正
家庭器具－ 家用金属厨具 烹饪设计－ 不沾涂层测试 前言 本标准不能处理相关食物与不粘涂层使用的适当性，此将參照颁布于1973年2月12日聚集了各种各样文章的小册子n°1227。 目 录 页面 1. 适用范围和领域 (2) 2. 参考资料 (3) 3. 测试 (3) 3.1不粘涂层厚度测量 (3) 3.2不粘涂层的外观检测 (3) 3.3涂层的抗粘附性检测 (3) 3.4器具底层涂层的附着力 (5) 3.5盐水腐蚀测试 (5) 3.6涂层硬度测试 (6) 3.7抗磨损性测试 (7) 4. 参考书目 (9)
1. 适用范围和领域 本标准的目的是阐述不粘涂层厨具功能性质的测试 不粘涂层是想要便于食物烹饪和厨具清洗容易 本标准将应用于家庭使用的新金属厨具的内部不粘涂层，如：煎鍋，双把炖锅，烹饪锅，砂地锅，炖锅，奶筒，高压锅等可能被用于测试。 本标准不能应用于厨具配件和烧烤厨具。 2.参考资料 NF T 30－308 paints-bross-cut test on coats of paint and vernish 3.测试 为了使得结果统一和有意义，在此将按照下面段落的顺序进行阐述测试。 3.1不粘涂层厚度测量 测试是使用非破坏性的测量设备进行的。 这是为了检测不粘涂层厚度的一致性，依靠器具底层要素材料的自然性，在测量时可以考虑粘合层。 对于浅厨具，例如煎鍋，在底层表面测量10次。 对于深边厨具，例如炖锅和双把炖锅，在底层表面测量10次和在内壁表面测量10次。 测量点应该尽量均匀分布在整个被测量表面。 分别记录底层和内壁测量10次的平均数和最大差距。 3.2不粘涂层的外观检测 不粘涂层表面的外观检测是使用一个放大25倍的显微镜观察。 应该注意无裂纹和裂缝，表面没有形成任何的坑洞和仔细检查涂层的厚度。定义： 裂纹：在涂层的表面上或厚度内形成的一系列星形破裂的现象。 裂缝：在涂层的表面上或厚度内形成的一系列直的、孤立的破裂的现象。
涂层附着力的检测方法 摘要：介绍了防腐蚀涂料涂层附着力的机理，并对附着力检测的标准划格法、划X法以及拉开法的测试方法和程序，作了详细说明。 关键词：涂层、附着力、划格法、拉开法 1．涂层附着力 涂装工程中，对于防腐蚀涂料的涂层附着力检测是涂层保护性能相当重要的指标，越来越被业主和监理所重视。除了在试验室内的检测外，防腐蚀涂料的选用过程中，对涂料产品进行的样板附着力测试，以及施工过程中现场附着力的检测，也越来越普遍。 有机涂层与金属基底间的附着力，与涂层对金属的保护有着密切的关系，它主要是由附着力与有机涂层下金属的腐蚀过程所决定的。有机涂层下金属的腐蚀主要是由相界面的电化学腐蚀引起的，附着力的好坏对电化学腐蚀有明显的影响。良好的附着力能有效地阻挡外界电解质溶液对基体的渗透，推迟界面腐蚀电池的形成；牢固的界面附着力可以极大地阻止腐蚀产物——金属阳离子经相间侧面向阴极区域的扩散，这些阳离子扩散是为了平衡阴极反应所生成的带负电荷的氢氧根离子，这虽然是一个相当缓慢的过程，但是一旦附着力降低，阳离子从相间侧面向阴极扩散的扩散则容易得多。 有机涂层的附着力，应该包括两个方面，首先是有机涂层与基底金属表面的黏附力（adhesion），其次是有机涂层本身的凝聚力（Cohesion）。这两者对于涂层的防护作用来说缺一不可。有机涂层在金属基底表面的附着力强度越大越好；涂层本身坚韧致密的漆膜，才能起到良好的阻挡外界腐蚀因子的作用。涂层的不能牢固地黏附于基底表面，再完好的涂层也起不到作用；涂层本身凝聚力差，漆膜容易开裂而失去保护作用。这两个方面缺一不可，附着力不好，再完好的涂层也起不到作用；而涂层本身凝聚力差，则漆膜容易龟裂。这两者共同决定涂层的附着力，构成决定涂层保护作用的关键因素。 有关涂层附着力的研究有相当多的理论学说，影响涂层附着力有基本因素主要有两个，涂料对底材的湿润性和底材的粗糙度。涂层对金属底材的湿润性越强，附着力越好；一定的表面粗糙度对涂层起到了咬合锚固（Anchor Pattern）的作用。 检测涂层与底材之间的附着力有多种方法，很多机构制订了相应的标准，同时也制备了很多的仪器工具来进行附着力的检测。 适用于现场检测附着力的方法主要有两大类，用刀具划X或划格法，以及拉开法。这两种方法除了可以在实验室内使用外，更适合于在施工现场中应用。主要的应用标准如表1。 表1 涂层附着力的检测方法和标准 美国材料试验协会制订的ASTM D3359－02是目前最新版的有关划X法的标准。它适用于干膜厚度高于125微米的情况，对最高漆膜厚度没有作出限制.而相对应的划格法通常适用于250微米以下的干膜厚度。 测试所要有的工具比较简单，锋利的刀片，比如美工刀、解剖刀；25mm（1in.）的半透
在任何涂料防腐工程施工之前，都应当先对防腐涂料的附着力进行测试，凡附着力不合乎要求的涂料都不能在工程中使用。因为该项性能的不合格，将导致整个防腐蚀涂装工程的不合格。该项指标的测定可根据现场情况采用相关标准方法进行检测。目前常用的检测标准有GB/T9286-1998《色漆和清漆漆膜的划格试验》： 该方法使用漆膜划格器，利用十字划格法在漆膜上垂直交叉划刻出方格，要求将漆膜划透。根据漆膜的破坏的情况将附着力分为5级，切割时，可使用单刀锋或多刀锋，应保持刀间距相等（间距应为1mm或2mm），间距的大小取决于涂层的薄厚，涂层越薄，间距越小。一般在涂层试片上切割互相平行的6或10道，将切割后得到的方格用软毛刷刷掉切割下的碎屑后，得到的涂层的附着力将作如下分级评价： 0级：切割边缘完全平滑，无一格脱落； 1级：切割处有少许薄片剥离，但划格区影响不大； 2级：切割处过切口边缘脱落比例大于5%，但受影响不大于15%； 3级：涂层沿切割边缘部分或全部以大碎片脱落，脱落的比例大于15%，且受影响的区域不大于35%； 4级：涂层沿切割边缘，以大碎片脱落，或一些方格部分或全部出现脱落，脱落的比例大于35%，且受影响的区域不大于65%；5级：大于第4级的严重剥落。 涂膜的附着力也可以通过间接方法，利用对涂膜冲击强度、柔韧性等指标的测试来间接评价。 美国ASTM D-1002制定了一种专用于管道防腐层与金属粘结的剪切强度试验方法。它使用力学拉力试验机，采用的试片是由两片同样规格的钢片组成。两钢试片间用涂料单面粘结在一起，在涂料完全固化后，用拉力试验机将两试片拉开。再根据拉力和粘结面积来计算剪切强度。 GB/T5210是采用拉开法来测定附着力的，也是通过拉力机拉开的力的测定来计算涂料的粘结强度。 涂装质量的好坏，最终必须体现在涂膜质量的优劣上，所以涂装后的质量检测主要是对涂膜性能的检测，包括涂膜的机械性能（如附着力、柔韧性、冲击强度、硬度、光泽等）和具有保护功能的特殊性能（如耐候性、耐酸碱性、耐油性等）两个方面。其中机械性能是涂装质量检测中必须检测的基本常规性能，而具有保护功能的特殊性能则可根据不同使用要求选择性的进行检测。涂装后质量检测是评判涂装质量的最终依据和确保质量的重要环节。涉及涂装后质量检测的标准检测方法如下。 （1）GB1720-89（79）漆膜附着力测定法； （2）GB/T1731-93漆膜柔韧性测定法； （3）GB/T1732-93漆膜耐冲击性测定法； （4）GB/T1730-93漆膜硬度测定法摆杆阻尼试验； （5）GB/T6739-1996涂膜硬度铅笔测定法； （6）GB5210-85涂层附着力的测定法拉开法； （7）GB1743-89（79）漆膜光泽测定法； （8）GB1768-89（79）漆膜耐磨性测定法； （9）GB1769-89（79）漆膜磨光性测定法； （10）GB1770-89（79）底漆、腻子膜打磨性测定法； （11）GB9286-88清漆和色漆漆膜的划格试验； （12）GB6742-86漆膜弯曲试验（圆柱轴）； （13）GB/T1733-93漆膜耐水性测定法； （14）GB/T1734-93漆膜耐汽油性测定法； （15）GB1735-89（79）漆膜耐热性测定法； （16）GB1738-89（79）绝缘漆漆膜吸水率测定法； （17）GB1739-89（79）绝缘漆漆膜耐油性测定法； （18）GB1740-89（79）漆膜耐湿热测定法； （19）GB1741-89（79）漆膜耐霉菌测定法； （20）GB1761-89（79）漆膜抗污气性测定法； （21）GB1763-89（79）漆膜耐化学试剂性测定法； （22）GB/T1766-1995色漆和清漆涂层老化的评级方法； （23）GB/T1771-91色漆和漆耐中性盐雾性能的测定； （24）GB1865-89（80）漆膜老化（人工加速）测定法； （25）GB5370-85防污漆样板浅海浸泡试验方法； 在上述这些检测项目中，使用者应按照上节所述的漆膜一般制备方法制备标准试验样板，检测最常规的涂膜机械物理性能，用以评判涂膜的基本性能的优劣。可针对不同涂料的特殊功用，检测其中的一些防腐保护及装饰性能的好坏。其中最常用的一些检测项目如下。
油漆喷涂质量检验记录表 序号检验项目技术要求检验方法检验结果备注 1 表面尘点检测表面不能有明显尘点通过近处观察油 漆表面来检验 □合格 □不合格 2 表面漆雾及流 挂检测 表面不能有漆雾及流 挂 通过近处观察油 漆表面来检验 □合格 □不合格 3 刮灰效果检测填补于车身上凹陷位 置和边缘及接缝处。 要求刮灰处线条明 晰，连贯。 通过近处观察油 漆表面来检验 □合格 □不合格 4 抛光印和抛穿 现象检测 表面不能有抛光印和 抛穿现象 近看油漆面（特 别是边角）有无 抛穿，远看光泽 有无明显变化 □合格 □不合格 5 边角位检测边角位是否修补到位 或漏喷 通过近处观察油 漆表面来检验 □合格 □不合格 6 面漆及色漆检 测 面漆色漆有没有完全 遮盖中涂漆或走珠现 象 0.5米处观察 □合格 □不合格 7 车身活动部件 和装饰件等 车身活动部件和装饰 件等的油漆和抛光蜡 是否清除干净 通过近处观察油 漆表面来检验 □合格 □不合格 8 表面光泽度全车喷涂或新车光泽 60度时大于90度， 无明显“桔皮”现象 通过光泽度测试仪 检验 □合格 □不合格 9 修补工件表面 光泽 修补工件表面的光泽 与原车基本一致，形 成衬托效果，不能相 差太远 远看，多角度观 察 □合格 □不合格 10 修补后漆纹与 原车匹配度 修补后漆纹应与原车 相匹配 由远至近多角度 观察 □合格 □不合格 11 漆膜厚度漆膜厚度应大于等于 50um 通过漆膜厚度检 测仪检验 □合格 □不合格 12 油漆附着力油漆附着力强，不能 出现脱落 通过百格刀、胶 带等工具检验 □合格 □不合格 13 车身LOGO及 字体 颜色、字体大小、间 距需与样板一致 由远至近多角度 对比观察 □合格 □不合格 14 综合判定：□允收□拒收□让步接收检验员：日期：
1 漆膜附着力测定法 GB 1 漆膜附着力测定法 GB/T 1720-1979(89) 2 漆膜一般制备法 GB/T 1727-1992 3 漆膜硬度测定法摆杆阻尼试验 GB/T 1730-1993 4 漆膜柔韧性测定法 GB/T 1731-1993 5 漆膜耐冲击测定法 GB/T 1732-1993 6 漆膜耐水性测定法 GB/T 1733-1993 7 漆膜耐汽油性测定法 GB/T 1734-1993 8 漆膜耐热性测定法 GB/T 1735-1979(89) 9 漆膜耐湿热测定法 GB/T 1740-1979(89) 10 漆膜光泽测定法 GB/T 1743-1979(89) 11 漆膜耐化学试剂性测定法 GB/T 1763-1979(89) 12 漆膜厚度测定法 GB/T 1764-1979(89) 13 测定耐湿性)耐盐雾)耐候性(人工加速)的漆膜制备法 GB/T 1765-1979(89) 14 色漆和清漆涂层老化的评级方法 GB/T 1766-1995 15 色漆和清漆耐中性盐雾性能的测定 GB/T 1771-1991 16 色漆和清漆人工气候老化和人工辐射暴露(滤过的氙弧辐射) GB/T 1865-1997 17 漆膜颜色标准GB/T 3181-1995 18 色漆和清漆耐水性的测定浸水法 GB/T 5209-1985 19 涂层附着力的测定法拉开法 GB/T 5210-1985 20 涂膜硬度铅笔测定法 GB/T 6739-1996 21 涂膜弯曲试验(圆柱轴) GB/T 6742-1986 22 色漆和清漆划痕试验 GB 9279-1988 23 色漆和清漆漆膜的划格试验 GB/T 9286-1998 24 色漆和清漆杯突试验 GB/T 9753-1988 25 色漆和清漆不含金属颜料的色漆漆膜之20?)60?和85?镜面光泽的测定 GB/T 9754-1988 26 人造气氛腐蚀试验盐雾试验 GB/T 10125-1997 27 金属和其他非有机覆盖层通常凝露条件下的二氧化硫腐蚀试验 GB/T 9789-1988 28 色漆和清漆漆膜厚度的测定 GB/T 13452.2-1992 29 色漆和清漆钢铁表面上的丝状腐蚀试验 GB/T 13452.4-1992 30 色漆和清漆耐湿性的测定连续冷凝法 GB/T 13893-1992 31 色漆涂层粉化程度的测定方法及评定 GB/T 14826-1993 32 绝缘漆漆膜击穿强度测定法 HG/T 2-57-1980(85)
附着力试验 Adhesion Test 1．小刀法 Knife test 1-1测试方法 1)用小刀切割涂料表面，切割深度到达钢板，2刀划出一个锐角。 2)使用小刀在角尖的开始推刀，感受目标涂层间的附着力。 1-2评估方法 凭借感觉作出附着力评估，此法很受个人因素的影响。 2. 划格法（Cross hatch and tape test） 2-1测试方法 1) 使用小刀以及划格器（Cut guide）, 在涂料表面切割，切割深度到达钢板。划出 2X2mm或者4X4mm 的5 X 5 的25 个格子。 2）使用胶带（Tape）黏附于方格表面，用拇指按压胶带，使其充分黏附。呈45度角拉除胶带。 划格器Cut guide 2 X 2mm 25 个格子胶带45度角拉除 2-2 评估方法 观察25格中被黏附脱落的情况作出评估。例如 10/25（在25格中被胶带拉下15格，留下10格）
3. 拉拔法（Pull-off test） 3-1. 测试方法（ISO 4624: 2002. Pull-off test for adhesion） 1)用砂皮打磨测试表面，使其平整，并清洁表面。 2)试验用dolly 表面用砂皮磨平，并清洁。 3)在dolly的表面涂布胶水，放置于要测试的表面，并用胶带固定 4)等待足够的时间让胶水固化(但组分胶水1小时 , 环氧胶水1天) 5)用工具切割dolly的四周. 6)用拉拔试验仪器拔下dolly 并记录结果拍照。 * 被测试涂层需要充分干燥(More than 7 days at 20℃) 胶水固化的dolly 放垫片 归零
3-3 评估方法 先定义好不同情况的所代表的字母 A: Adhesion fairlure between steel and 1st coat 钢板和第一度漆的层间断裂 B: Cohesion failure of 1st coat 第一度漆的层内断裂 C: Adhesion fairlure between 1st & 2nd coat 第一和第二度漆的层间断裂 D: Cohesion failure of 2nd coat 第二度漆的层内断裂 E: Failure of glue 胶水断裂 然后作出评估 Dolly No. No. 1 No.5 No.-- Glue type Epoxy gule Epoxy gule Epoxy gule Adhesive Results 4.9 N/mm2 100% E 4.7 N/mm2 10%B, 85%D, 5%E 5.0 N/mm2 90%B, 10%D Photo 3-4 拉力标准 1N/mm2 = 10 kgf/cm2 = 1 MPa 环氧涂料体系 Ratio of adhesion failure 层间断裂的比例 拉力 (N/mm2) 100~70% 69~11% 低于10% Over 4.5 10 10 10 3.5~ 4.4 9 10 10 3.0~3.4 8 9 10 2.5~2.9 7 8 10 2.0~2.4 6 7 10 1.5~1.9 4 5 8 1.0~1.4 2 3 6 Below 1.0 1 2 4 10 point = Excellent很好8~9 point = good 好1~ 7 point = 不合格的 8~10 points 是被认可的
电动漆膜附着力试验仪 型号:MK-QFD 制造商:东莞市迈科仪器设备有限公司 设备简介: 电动漆膜附着力试验仪用于测定各种涂膜对被涂物表面的附着能力。 设备按GB/T 1720设计，按圆滚线划痕范围内的涂膜完整程度评定涂膜对基材的附着程度，以‘级’表示。电动操作时涂膜划破至底材时可自动显示，具有操作准确、方便等特点。 结构原理: 1、主传动部分是由电机、齿形带、齿形带轮、斜齿轮传动及描绘头等组成。描绘头是由机头丝杠、丝母以及偏心头组成; 2、工作台部分是由丝杠、半开螺母及试验台等组成; 3、机座是由滑轨及电器控制组成。电器控制包含刺透显示电路及控制电机电路; 4、限行程控制装置是由止动能头以及微动开关组成。 技术参数: 1、描绘图形直径：0-10.5mm 2、工作台有效面积：50×100mm 3、加重砝码共四个，500克一个、200克两个、100克一个 4、针头采用钢制唱针，使用5次就予以更换 5、工作台有效行程不小于80mm 使用方法: 1、按规定要求准备样板。 2、检查钢针最好一开始使用就换上新钢针（针尖距工作台面约3mm）。 3、装针尖的偏心位置按所要求的描绘直径调节好，然后用螺钉紧固。 4、将准备好的样板的涂膜面朝上安装在工作台上用压板压紧。用鳄鱼夹夹住镶片接通刺透显示电路。 5、提起可动半螺母将工作台移至外端。 6、闭合电源开关，闭合电机开关描绘头旋转拨动压杆加砝码到刺透显示灯亮为止，放下半开螺母。 7、根据园滚线图形判断该涂膜的试验附着力。
设备保养: 1、滑动部分要经常涂油（20号机油或凡士林）以防生锈。 2、在进行测定工作之前，应将仪器的油孔及导轨加油润滑，平置使用。 3、移动工作台时当心碰撞钢针。 4、一枚钢针一般使用5次就得进行更换。 5、试验时针必须刺到涂膜基底以刺透显示灯亮为准。 6、此仪器适用于金属底材样板，不适用于木材或塑料样板。 7、本仪器使用完毕应注意清理，并妥善遮盖防尘、防潮。 8、在长期不用及运输时应在塑料袋包裹内置于干燥剂，外面有保护木箱，内充填柔软材料，以免颠振，影响仪器的使用。
密着性试验标准检验方法（附着力标准检验方法） 1 检验项目：密着性试验 2 定义：了解油墨试样对于试片的附着力情形。 3 适用范围：本标准适用于公司所有须附着于试片的油墨试样。 4 目的：每一种油墨试样对于不同的试片有不同的附着力。当油墨试样对试片的附着力极差时会产生 油墨试样剥落的情形，而使得成品成为不良品，所以本实验是测试油墨试样好坏的一种非常重要的检测。 5 样品准备：制备被涂物(以下简称为试片)，此试片的规格为150mm*30mm，且试片表面须光滑平坦， 使油墨易于附着。 6 工具及材料： 6.1工具：实验用网板＊１、调墨刀＊１、刮墨刀＊１、烘箱＊１、定时器＊、百格刀＊１、刷子＊１、 剪刀＊１、放大镜＊１ 6.2材料：3M#810胶带＊１、洗板剂、稀释剂 7 操作步骤： 7.1将油墨试样印刷在试片上，自烘箱中取出后回温至室温。（请参考《适印性标准检验方法》） 7.2 将试片平放于一表面平坦洁净之平台上，以避免试片不适当量测及刮伤，影响检验的准确性。（注 意试片上勿染上尘埃） 7.3 左手压住试片（注意不要压到油墨试样），右手持百格刀压在己干燥的油墨试样上，以平圴稳定的 力道切开油墨镀膜。 7.4 再将试片转90°，再次平稳的切割之，使油墨镀膜成百格状。 7.5 以刷子轻刷镀膜表面，去除已翘起的小碎片。 7.6 将3M#810胶带紧密的贴在切痕格子上，用橡皮擦擦胶带，使胶带紧密粘贴于格子上。 7.7 用左手压住试片，右手拿住胶带的另一端，以尽量接近180°之方向快速拉起胶带。 7.8 将试片对准光源，由透光的格子数，记录附着力百分比。 7.9 每一试片做三个不同位置，取其平均值，并记录在表1。 8 9 参考资料 9.1 《JIS K5600-5-4-1999 涂料试验方法第5部分：膜的机械特性第4节：刮擦硬度(铅笔法)》 9.2 《GB/T 6739—1996 涂膜硬度铅笔测定法》
漆膜附着力测定仪 产品包装尺寸 产品参数 有效测量直径(mm)：绘图直径： 图文介绍 一、用途：
本仪器用于测定各种涂膜对被涂物表面的附着能力。 二、主要技术参数： 描绘图形的直径：0～10.5mm 工作台有效面积：50mm×100mm 加重砝码：500g×1 200g×2 100g×1 针头： 808牌号唱针（使用在5次以下） 工作台有效行程：不小于80mm 三、结构原理: 本仪器为台式手动，共分为四个部分。 1、主传动部分是由手轮，链轮，螺旋斜齿轮组成，在转动手轮时工作台左右移动，同时针头在画圆。 2、描绘头部分是由下面两个组件构成。 a)双头螺丝用以调节机头上下。 b)由一滑动燕尾与一螺丝可带动手描针联接的下燕尾板以调节描绘直径。 3、工作台部分为一端装有可提动的半螺母与丝杠联接而带动工作台前后移动，工作台上有四个螺母及两块压板，用以压放试片。 4、机座部分用以支承工作台及描头等。 四、使用方法： 1、按规定要求准备样板。 2、检查钢针，最好一开始使用就换上新钢针，针尖距工作台面约3mm。 3、将针尖的偏心位置按所要求的描绘直径调节好，然后用螺钉紧固。 4、将准备好的样板的涂膜面朝上按装在工作台上用压板压紧。 5、按规定要求在砝码上盘上加放砝码。 6、提起可动半螺母将工作台移至外端，然后放下可动半螺母。 7、拨动压杆，使针尖与膜面接触。 8、摇动手轮，则钢针在样板上描绘出螺线形的花纹，根据花纹情况可判断该涂膜的附着力为优、良、中、差、劣。 9、取出样板，用漆刷除去划痕上的漆屑，以四倍放大镜检查划痕并评级。 以样板上划痕的上侧为检查的目标，依次标出1、2、3、4、5、6、7、等七个部位。相应分为七个等级。按顺序检查各部位的漆膜完整程度，如某一部位的格子有70%以上完好，则定为该部位是完好的，否则应认为坏损。例如，部位1漆膜完好，附着力最佳，定为一级；部位1漆膜坏损而部位2完好，附着力次之，定为二级。依次类推，七级为附着力最差。 标准划痕圆滚线如图： 结果以至少有两块样板的级别一致为准。
涂层附着力试验的方法及判定 涂层的附着力包括两个方面：有机涂层与底材金属表面的附着力（adhesion）；有机涂层本身的内聚力（cohesion） 有机涂层与金属表面的附着力强度越大越好；涂层本身坚韧致密的漆膜两者共同作用才能更好的阻挡外界腐蚀因子对金属的腐蚀，从而达到对金属的良好的保护。 涂层不能牢固的附着于金属表面，再完好的涂层也起不到作用（adhesion failure）；涂层本身内聚力差，漆膜容易开裂（checking、cracking）而失去作用。 以上两者共同决定涂层的附着力，构成决定涂层保护作用的关键因素。 涂层附着力的检测：现场检测实验室检测 现场检测：用刀具划X（ASTM D3359 Method A X-cut tape test）或划格法（ASTM D3359 Method B Cross-cut tape test）以及拉开法（ISO 4624 Pull off test for adhesion）； 实验室检测：划圈法（GB 1720） 适用范围：划X法用于干膜厚度高于125μm的情况下；划格法适用于干膜厚度在250μm的情况。 1．划X法（X-cut tape test） 测试程序
使用工具：美工刀、半透明压敏胶袋： ○1涂层表面要求清洁干燥，高温和高湿会影响胶带的附着力； ○2用美工刀沿直线稳定的切割涂膜至底材，夹角为30°~45°，划线长度约40mm，交叉点在划线的中间，确保划线至金属底材； ○3把胶带放在切割线交点处，用手抹平（胶带的颜色可以帮助判断与漆膜的接触密实程度）； ○4将胶带以180°从漆膜表面撕开，观察涂层拉开后的状态 a．5A 没有脱落； b．4A 沿刀痕有脱落的痕迹； c．3A 刀痕两边都有缺口状脱落达1.6mm； d．2A 刀痕两边都有缺口状脱落达3.2mm； e．1A 胶带下X区域内大片脱落； f．脱落面积超过X区域。 示意图如下： 其中5A—3A为附着力可接受状态。 2．划格法Cross-Cut tape test 关于划格法的标准有：ASTM D 3359 Method B和ISO 2409，国标GB/T 9286-98等效采用于ISO 2409。两者测试方法和描述基本相同，只是附着力
