一、软交换：
1、 问答题：
简述软交换网的特点，并画出软交换网分层示意图并标注各层所包含设备。
软交换网具有业务与呼叫控制分离，控制与承载分离的特点。
软交换网分层示意图如下图
二、选择题：
1、软交换网与PSTN/ISDN 的关系：由 （ ）与传统交换机连接，实现与
PSTN/ISDN 的互通；由 （ ）与七号信令网互通。答案：A D
A TG （中继网关）
B AG （接入网关）
C M G （媒体网关）
D S G （信令网关）
2、 软交换网管理平面的网管系统包括：答案：A B C
A 业务管理系统
B 软交换厂商网管系统
C IA
D 网管系统 D 交换集中网管系统
3、 软交换网相关设备的维护管理遵从“集中”的原则。答案：B
A 分权
B 集中
C 分级
D 统一
4、 交接班内容：答案：ABCD
A 设备运行状况、障碍情况、设备和网路资源变更及闭塞情况
B 备品备 件、文件资料、工具仪表；
C 相关业务通知
C 上级批示以及需由接班人继续处理的问题。
5、软交换网需要全方位的立体安全体系。从系统和应用的角度来看，可以将网络的安全因 素划分到（ ）层面上。答案：ABCDE
A 物理层
B 系统层
C 网络层
D 业务层
E 安全管理层
5、软交换局数据管理的基本原则中，各本地网分域管理相关的（）。答案：B
A 局数据
B 用户数据
C 中继数据
6、软交换维护部门必须按要求定期制作软交换网相关设备的系统盘/带/文件，，集中存放，并填写记录表，存档保管，保存时间至少（）。答案：C
A 半年
B 3个月
C 1年
D 3年
7、软交换网故障处理应遵循（）的原则。答案：C
A先局内、后局外 B 先对端、后本端、C先疏通，后抢修
D 先交换、后传输
8、为在软交换网设备发生重大故障时最大限度疏通业务，应按不同软交换网设备在网络
中所处的不同等级和特点，制订不同的（）答案：A
A应急调度预案 B 话务控制技术方案C话务恢复技术方案
9、软交换故障处理的一级故障处理的参考时限为：答案：D
A 应不超过3天
B 应不超过5天
C 应不超过3小时
D 应不超过12小时
9、软交换故障等级定义：答案：B
A、通信事故、重大故障、一般故障；
B、一级故障、二级故障、三级故障；
C、一级故障、重大故障、一般故障；
D、一级故障、二级故障、一般故障。
10、软交换设备发生大范围影响业务的故障和同时影响（）以上用户通话的障碍定为一级故障。答案：C
A 500
B 1000
C 2000D1500
10、软交换系统文件中（）须长期保存在外部的存储介质上。答案：ABD
A竣工文件、开局文件B版本更换文件C备份文件D扩容初始文件 E 计费文件11、凡上级主管部门规定的维护报表、定期测试记录、质量分析报表、值班记录和其它原始记录等，均应按季分月存档管理，集中存放，保管期至少( )。答案：C
A一年 B 两年 C 三年 D 半年
三、判断题：
1、分组网作为软交换网设备的支撑网，负责传递软交换网节点之间的信令信息、媒体流信
息、管理信息等。（错）
2、交接班过程中发生障碍或事故，应暂停交接，以交班人员为主，接班人协助共同处理，
直至障碍或事故消除，或处理告一段落后再继续交接。（对）
3、软交换网主要设备的搬迁、功能调整、改造、更新等，必须制定详细的技术及实施方案
即可实施。（错）
4、软交换基本业务维护作业分为基本业务拨测和基本业务分析。（对）
5、软交换网络层须严格划分安全区域即内网区、隔离区和外网区三个安全区域。（对）
软交换技术 摘要：随着通信网络技术的飞速发展，人们对于宽带及业务的要求也在迅速增长，为了向用户提供更加灵活、多样的现有业务和新增业务，提供给用户更加个性化的服务，提出了下一代网络的概念，且目前各大电信运营商已开始着手进行下一代通信网络的实验。软交换技术又是下一代通信网络解决方案中的焦点之一，已成为近年来业界讨论的热点话题。我国网络与交换标准研究组已经完成了有关软交换体系的总体技术要求框架，863计划也对有关软交换系统在多媒体和移动通信系统方面的研究课题进行了立项。 关键词：网关、服务器、软交换技术 1．软交换概念的提出及定义 软交换的概念最早起源于美国。当时在企业网络环境下，用户采用基于以太网的电话，通过一套基于PC服务器的呼叫控制软件（CallManager、CallServer），实现PBX 功能（IPPBX）。对于这样一套设备，系统不需单独铺设网络，而只通过与局域网共享就可实现管理与维护的统一，综合成本远低于传统的PBX。由于企业网环境对设备的可靠性、计费和管理要求不高，主要用于满足通信需求，设备门槛低，许多设备商都可提供此类解决方案，因此IP PBX应用获得了巨大成功。受到IP PBX成功的启发，为了提高网络综合运营效益，网络的发展更加趋于合理、开放，更好的服务于用户。业界提出了这样一种思想：将传统的交换设备部件化，分为呼叫控制与媒体处理，二者之间采用标准协议（MGCP、H248）且主要使用纯软件进行处理，于是，SoftSwitch（软交换）技术应运而生。 软交换概念一经提出，很快便得到了业界的广泛认同和重视，ISC（International SoftSwitch Consortium）的成立更加快了软交换技术的发展步伐，软交换相关标准和协议得到了IETF、ITU－T等国际标准化组织的重视。 根据国际Softswitch论坛ISC的定义，Softswitch是基于分组网利用程控软件提供呼叫控制功能和媒体处理相分离的设备和系统。因此，软交换的基本含义就是将呼叫控制功能从媒体网关（传输层）中分离出来，通过软件实现基本呼叫控制功能，从而实现呼叫传输与呼叫控制的分离，为控制、交换和软件可编程功能建立分离的平面。软交换主要提供连接控制、翻译和选路、网关管理、呼叫控制、带宽管理、信令、安全性和呼叫详细记录等功能。与此同时，软交换还将网络资源、网络能力封装起来，通过标准开放的业务接口和业务应用层相连，可方便地在网络上快速提供新的业务。
单选题 1. ( ）在软交换网络中处于接入层的位置，负责不同媒体格式之间的转换。√ A媒体网关 B媒体资源服务器 C信令网关 D应用服务器 正确答案： A 2. （）向应用服务器提供开放的、标准的接口，以方便第三方业务的引入，并提供统一的业务执行平台。√ A接入网关 B中继网关 C信令网关 D应用网关 正确答案： D 3. 狭义的下一代网络特指以( )为控制核心，能够实现语音、数据和多媒体业务的开放的分层体系架构。√ A媒体网关 B软交换设备 C信令网关 D应用服务器 正确答案： B
4. 软交换是网络演进以及下一代（）的核心设备之一。√ A分组网络 B电话网络 C无线网络 D光纤网络 正确答案： A 5. 软交换提供业务的主要方式是通过（）以提供新的综合网络业务。√ A增加程控交换机软件 B增加路由器软件 C API和应用服务器 D增加媒体网管软件 正确答案： C 6. Softswitch体系中哪个设备具体负责媒体资源的播放（）√ A Media Server B Application Server C Softswitch D PIP 正确答案： A 7. 软交换系统中继网关主要针对传统的（）网中的媒体流的汇接接入。√ A帧中继
B ADSL用户 C PSTN/ISDN D以太网用户 正确答案： C 8. 软交换系统中信令网关的主要作用是完成（）的中继、翻译或终结处理。√ A信令消息 B媒体信息 C管理信息 D控制信息 正确答案： A 9. IMS最早是由哪个组织提出来的？√ A ITU－T B 3GPP C 3GPP2 D TISAPN 正确答案： B 10. IMS的全称是（）√ A Integrated Mobile Solution（整合的移动通信解决方案） B IP Multimedia Sybsystem（IP多媒体子系统） C Intelligent Mobile System（智能的移动通信系统） D Interesting Multiple Service（有趣的多样性服务）
软交换技术概述 软交换技术概述 、尸■、亠 前言自从第一款产品在电信市场上成功推出以来，“软交换”这个概念已经成为电信行业中倍受青睐的时髦用语。由于既能执行与基于硬件的传统电话交换机相同的功能，又能同时处理IP 通信，软交换技术承诺可提供许多优势，如轻松整合电路交换和分组交换、降低网络成本以及使运营商更快获得收入。 软交换概念的提出及定义 软交换的概念最早起源于美国。当时在企业网络环境下，用户采用基于以 太网的电话，通过一套基于PC服务器的呼叫控制软件（CallManager、Call Server），实现PBX功能（IP PBX）。对于这样一套设备，系统不需单独铺设网络，而只通过与局域网共享就可实现管理与维护的统一，综合成本远低于传统的PBX由于企业网环境对设备的可靠性、计费和管理要求不高，主要用于满足通信需求，设备门槛低，许多设备商都可提供此类解决方案，因此IP PBX 应用获得了巨大成功。受到IP PBX 成功的启发，为了提高网络综合运营效益，网络的发展更加趋于合理、开放，更好的服务于用户。业界提出了这样一种思想：将传统的交换设备部件化，分为呼叫控制与媒体处理，二者之间采用标准协议 （MGCPH248）且主要使用纯软件进行处理，于是，SoftSwitch （软交换）技 术应运而生。
软交换概念一经提出，很快便得到了业界的广泛认同和重视，ISC （Inrerntional SoftSwich Consortium ）的成立更加快了软交换技术的发展步伐，软交换相关标准和协议得到了IEIF 、ITU-T 等国际标准化组织的重视。 根据国际SoftSwich 论坛ISC 的定义，SoftSwich 是基于分组网利用程控软件提供呼叫控制功能和媒体处理相分离的设备和系统。因此，软交换的基本含义就是将呼叫控制功能从媒体网关（传输层）中分离出来，通过软件实现基本呼叫控制功能，从而实现呼叫传输与呼叫控制的分离，为控制、交换和软件可编程功能建立分离的平面。软交换主要提供连接控制、翻译和选路、网关管理、呼叫控制、带宽管理、信令、安全性和呼叫详细记录等功能。与此同时，软交换还将网络资源、网络能力封装起来，通过标准开放的业务接口和业务应用层相连，可方便地在网络上快速提供新的业务。 软交换体系架构的主要组成目前比较普遍的看法认为，软交换系统主要应由下列设备组成： 1) 软交换控制设备( Softswitch Control Device )这是网络中的核心控制设 备(也就是我们通常所说的软交换)。它完成呼叫处理控制功能、接入协议适配功能、业务接口提供功能、互连互通功能、应用支持系统功能等。 2) 业务平台( Service Platform )完成新业务生成和提供功能，主要包括SCP 和应用服务器。 3) 信令网关( Signaling Gateway )目前主要指七号信令网关设备。传统的七号信令系统是基于电路交换的，所有应用部分都是由MTP承载的，在软交换体 系中则需要由IP 来承载。 4) 媒体网关(Media Gateway)完成媒体流的转换处理功能。按照其所在位置和所处理媒体流的不同可分为：中继网关(Trunking Gateway)、接入网关(Access Gateway)、多媒体网关(Multimedia Service Access Gateway )、无线网关 ( Wireless Access Gateway )等。 5) IP 终端( IP Terminal )目前主要指H.323 终端和SIP 终端两种，如IP PBX、 IP Phone、PC等。 6) 其它支撑设备。如AAA?务器、大容量分布式数据库、策略服务器(Policy Server )
成绩 南京工程学院 通信工程学院 课程设计说明书(论文) 题目软交换机系统设计 课程名称现代交换技术 专业通信工程 班级通信 101 学生姓名 xx 学号 xxxxxxxxx 设计地点信息楼 C315 指导教师李传森 设计起止时间：2013年12月23日至2013年12月27日
目录 一、课程设计目的?1 二、课程设计题目及要求?1 三、基本原理?1 四、课程设计主要内容?3 五、设计步骤?5 六、参考文献?11 七、设计心得?11
一、课程设计目的 通过对交换机系统设计和功能设置，培养学生运用该课程的理论知识和技术知识解决工程实际问题的能力，学习和掌握交换机系统设计的方法和操作步骤，学生通过对课程设计内容的实际调试，加强学生使用和管理交换机设备的能力，通过编写设计报告，培养和提高学生的工作总结和文字及图形表达能力。 二、课程设计题目及要求 a.课程设计题目：软交换机系统设计 b.设计要求：根据软交换网络的拓扑结构，对软交换设备进行基本配置，包括：软交换服务器配置、语音网关配置、网络话机配置。 三、基本原理 1、网络拓扑 2、在最基本的V oIP 网络，由软交换服务器、语音网关、网络话机、普通话机、PSTN 拟线路等设备组成。涉及到以太网口、串行接口、模拟语音接口等接口。在本实验中对设备和接口进行初步的了解，进行基础的线路连接。对V oIP 系统涉及的各设备的基本配置项目进行了解和熟悉。 a.软交换服务器 软交换服务器是整个软交换系统平台的核心部件，主要完成软交换平台的呼叫控制、用户认证、号码资源分配、计费等功能。
b.语音网关 在V oIP 系统中，语音网关是在模拟的语音、传真信号与数字的IP 报文之间进行转换、实现V oIP 网络与PSTN 互通的设备，配合软交换服务器使用。较为高级的语音网关还提供了一些附加功能，如内置PBX（电话交换）、为重要电话提供“一机双号”，即该电话既保留了PSTN 直线电话号码，又分配IP 分机号码等等。 背面板接口细节： 以太网接口和控制台口：同软交换服务器。 FXS 接口：FXS（Foreign Exchange Station）是模拟电话接口。它是电话交换系统
软交换试题 一、填空题 1、VoIP技术的两个发展阶段是1、以H.323技术为主的VoIP技术， 2、 Softswitch体 系。（C级） 2、第二代IP电话网关模型是由IETF组织提出的。（B级） 3、第二代IP电话网关分解为三个部分，信令网关、媒体网关、媒体网关控制器。（B级） 4、在IP网络中，对于语音业务，传播时延、抖动以及丢包为影响通话质量的主要因素。 （C级） 5、与传统电话网相比，分组网传话音具有成本低、易推出新业务、有利于企业建立高效综 合服务内部网、有助于与各种新技术融合等很多优势。（B级） 6、软交换网络结构分为边缘/接入层，核心/传输层，控制层，业务/应用层。（C级） 7、骨干IP网在SOFTSWITCH结构中位于传输层。（C级） 8、信令网关，媒体网关在SOFTSWITCH结构中位于边缘层。（C级） 9、媒体控制协议有H.248协议，MGCP协议，SIP协议等；用于Softswitch和TG/中继网关， AG/接入网关等媒体网关之间。（C级） 10、S OFTSWITCH互通协议有BICC/SIP协议， BCP-T协议，H.323协议等。（A级） 11、应用支持协议有Parlay，RADIUS，COPS等。（A级） 12、在Softswitch体系中， SS控制设备设备负责号码分析，并选择呼叫路 由。（B级） 13、在Softswitch体系中， Application Server 负责生成并存储业务逻辑。（B 级） 14、在Softswitch体系中， Policy Server 负责执行策略管理。（A级） 15、在Softswitch体系中， MG 负责媒体流的建立和释放。（C级） 16、S oftswitch与Application Server之间通过API 接口相连。两者之间使用的通信协议 是 Parlay 协议。（A级） 17、中继网关TG与数据网络侧接口为以太网口，与PSTN侧的接口是 E1接口。（C级） 18、IAD综合接入设备的上行接口目前提供以太网口接口。（C级） 19、IAD500系列下行接口为 Z接口，IAD600系列下行接口有 Z接口和数据接口。（C级） 20、Softswitch可同通过IP网络与宽带智能网直接相连，也可通过 SG与传统的SCP进行
一、单项选择题（共5道小题，共100.0分） 1.下面的H.248消息中，MGl与MGC通信时使用的IP地址和端口号分别是 （）。 MGl→MGC： MEGACO/1 [10.54.250.43]:2944 P=369363687{C=386{ A=A0,A=A100000124{ M{O{MO=RC,RV=OFF,RG=OFF,nt/jit=40}, L{v=0 c=IN IP4 10.54.250.43 m=audio 18300 RTP/AVP 8}}}}} A. 10.54.250.43和2944 B. 10.54.250.43和18300 C. 10.54.250.44和2944 D. 10.54.250.44和18300 2.下面的H.248消息中，终端A100000124接收媒体流的IP地址、RTP端口 号分别是（）。 MGl→MGC： MEGACO/1 [10.54.250.43]:2944 P=369363687{C=386{ A=A0,A=A100000124{ M{O{MO=RC,RV=OFF,RG=OFF,nt/jit=40},
L{v=0 c=IN IP4 10.54.250.43 m=audio 18300 RTP/AVP 8}}}}} A. 10.54.250.43和2944 B. 10.54.250.43和18300 C. 10.54.250.44和2944 D. 10.54.250.44和18300 3.在H.248协议中，（）描述网关向远端实体发送的媒体流特性。 A. 本地描述符 B. 远端描述符 C. 事件描述符 D. 本地控制描述符 4. 5.以下消息中，该呼叫采用的消息体结构使用的协议是( )。 INVITE Sip:watson @ https://www.doczj.com/doc/4b1093230.html, SIP/2.0 Via: SIP/2.0/UDP https://www.doczj.com/doc/4b1093230.html, From: A. Bell ( Sip: a.g.bell @ https://www.doczj.com/doc/4b1093230.html,) To: T. Watson (Sip: watson @ https://www.doczj.com/doc/4b1093230.html,); tag = 37462311 Call-ID: 3298420296 @ https://www.doczj.com/doc/4b1093230.html, CSeq: 1 INVITE Contact: Sip: a.g.bell @ https://www.doczj.com/doc/4b1093230.html, Content-Type: application/sdp
软交换技术的研究与应用 目录 第一章概述 软交换技术发展背景简述 软交换技术原理简述 软交换技术的应用现状 第二章 **地区网络配置现状与需求分析 现有业务网络的配置现状 软交换技术的发展目标 新业务的发展对软交换技术的需求 第三章软交换技术的规划的理论基础 软交换技术的协议 软交换技术业务介绍 软交换技术的核心技术 软交换技术的过渡策略 第四章软交换应用示例 应用总体目标要求 系统的选型和技术指标 接口配置设计 业务设计 第五章方案实施计划及测试结果分析 方案实施计划步骤方法 测试结果分析 问题与不足
第一章概述 ．软交换技术发展背景 随着社会信息化程度的进一步加深，通信已经成为人们生活和工作中不可缺少的工具，人们对通信要求也不再仅仅是基本的语音通信业务和简单的浏览和收发，人们需要的是能够随时、随地、灵活地获取所需要的信息。因此要求电信运营商能够灵活地为用户提供丰富的电信业务，而基于由不同通信网络提供不同业务的运营模式难以满足用户“灵活地获取所需要的信息”的需求，只有构建一个"全业务网络——即能够同时承载和疏通语音、数据、多媒体业务的网络”才能满足用户日益增长的对通信业务的需求。 人类的通信包括话音、数据、视频与音频组合的多媒体三大内容。一直以来，上述三类通信业务均是分别由不同的通信网来承载和疏通。电话网承载和疏通语音业务、数据网承载和疏通数据业务，多媒体网承载和疏通多媒体业务。 电话网的历史最为悠久，其核心是电话交换机，电话交换机经历了磁石式、共用电池式、步进制、纵横制、程控制个发展阶段，其差别在于交换机的实现方式发生了改变。程控制电话交换机的出现是一个历史性的变革，它采用了先进的体系结构，其功能可以分为呼叫业务接入、路由选择(交换)和呼叫业务控制部分，其中的交换和呼叫业务控制功能均主要是通过程序软件来实现。但其采用的资源独占的电路交换方式，以及为通信的双方提供的对等的双向固定带宽通道不适于承载突发数据量大、上下行数据流量差异大的数据业务。 数据网的种类繁多，根据其采用的广域网协议不同，可将其分为、、帧中继和网，由于网具有协议简单、终端设备价格低廉、以及基于协议的业务的开展，基于协议的呈爆炸式发展，一度成为了数据网的代名词。网要求用户终端将用户数据信息均封装在包中，网的核心设备——路由器仅是完成“尽力而为”的包转发的简单工作，它采用资源共享的包交换方式，根据业务量需要动态地占用上下行传输通道，因此网实际上仅是一个数据传送网，其本身并不提供任何高层业务控制功能，若在网上开放语音业务，必须额外增加
一、选择题 1、在程控交换系统中按照紧急性和实时性要求优先级最高的任务是（A） A、故障级任务 B、周期级任务 C、基本级任务 2、ATM信元结构是（A） A、固定53个字节长度 B、可变长度的 C、可变长度最大为53个字节 3、程控交换机中双音频号码失效、区别位间隔和摘|挂机的方法是检查（A）？ A、变化识别 B、前次扫描结果 C、这次扫描结果 4、区分ATM系统中用户数据和信令数据是靠（A） A、信头标签不同 B、在不同时隙中传送 C、传输时间不同 5、MPLS交换技术在进行交换寻址时，采用的匹配原则（B） A、固定长度精确匹配 B、最大长度匹配 C、时间匹配 6、BANYAN网络具有以下特性（B、C） A、无内部阻塞 B、有唯一路径 C、可以自动选路 7、当电路交换局采用30/32路PCM系统时，其帧结构中每一帧包含了（C）个时隙 A、24 B、64 C、32 D、16 8、8X8矩阵的S接线器由（C）个控制存储器控制 A、1 B、3 C、8 D、10 9、T接线器在输入控制方式中，SM的写入由（C）控制 A、CP B、CPU C、CM 10、某S接线器，交换矩阵为1024x1024，则CM每个单元存储的数据为（C）bit A、8 B、9 C、10 D、32 11、MPLS网络中负责对进入分组进行转发等价类划分的是（A） A、边缘交换路由器 B、标记交换路由器 C、ATM交换机 12、MPLS的标记分配和分发主要有以下哪些方式（A、B） A、下游自主方式 B、下游按需方式 C、自由保存方式 D、保守保存方式 13、局域网交换机根据工作的协议可以分为（A、B、C、D） A、二层交换 B、三层交换 C、四层交换 D、七层交换 14、ATM的交换特点有（B、C、D） A、同步时分复用和异步交换 B、电路交换和分组交换的综合 C、保证服务质量 D、按需分配带宽 15、软交换体系可以分为以下几层（A、B、D） A、接入层 B、传送层 C、网络层 D、控制层 16、软交换所使用的相关协议包括（A、B、C、D） A、H.323 B、SIP C、MGCP D、H.248/Megaco 17、软交换和媒体网关之间使用如下协议（A、B） A、SIP B、H.323 C、SIGTRAN D、SCTP 18、H.323协议的主要控制功能包括（A、B、C）？ A、RAS信令 B、呼叫控制信令 C、媒体控制和传输 19、建立一个H.323的点对点呼叫，需要在两个IP终端之间使用两个TCP建立连接（A） A、RTP通道 B、呼叫控制信道 C、呼叫信令信道 D、SCTP通
单选： 1、公共信道信令方式的No.7信令系统是一种新的（C）信令方式。 A：交换 B：传输 C：局间 D：通道 2、数字信道通常采用PCM传输系统中一个时隙，速率为（D）kbit/s。 A：8 B：16 C：32 D：64 3、（B）哪种消息是在TCAP层之上的消息。 A：SCCP B：MAP C：TUP D：ISUP 4、两个SP间的七号信令链路最多不超过（C）条。 A：4 B：8 C：16 D：32 5、在一次呼叫中触发的一个智能业务中，TCAP的对话ID号为（B） A：不同消息中不一样 B：所有消息中均相同 C：由消息类别编号 D：由消息顺序编号 6、我国国内的信令点编码为（B）位。 A：16 B：24 C：32 D：48 7、软交换设备之间通常可以使用（A）协议实现互通。 A：SIP B：MGCP C：H.248 D：SIGTRAN 8、我国要求局用程控交换机的系统中断时间为平均每年不超过(B)。 A：1小时 B：3分钟 C：24小时 D：一周 9、本地网路由的选择顺序为：直达路由、( A)路由、最终路由。 A：迂回 B：环路 C：环形 D：旁路 10、国内No.7信令网采用由HSTP、（B）和SP组成的三级信令网 A：STP B：LSTP C：TUP D：ISUP 11、我国长途自动电话计费方式一般采用(C)计费方式。 A：LAMA B：PAMA C：CAMA D：BULK 12、国内长途通话在原则上由那个局负责计费？（B） A：发话端局 B：发话长途局 C：受话长途局 D：受话端局 13、下列不是呼叫转移原因的是（D） A：无条件前转 B：遇忙前转 C：呼叫不可及前转 D：呼叫等待 14、软交换网络共分成几层结构？（B） A：3 B：4 C：5 D：6 15、我国固定电话网已从五级网演变为（C）级网。 A：一 B：二 C：三 D：四 16、总线形网是所有节点都连接在（A）公共传输通道——总线上。 A：一个 B：二个 C：三个 D：无数个 17、被叫集中付费业务在国内简称为（C）业务。 A：300 B：400 C：800 D：600 18、在自动电话交换机中，通话电路建立以后，主被叫任何一方先挂机，通话电路立即复原，挂机用户立即释放，未挂机一方听忙音，超时不挂机，即被闭锁。以上复原控制方式采用了（C） A：主叫控制 B：被叫控制 C：主被叫互不控制 D：主被叫互控 19、程控交换机中，向用户终端提供接口电路，完成用户话务的集中和扩散，以及对用户侧的话路进行必要控制的模块是（A） A：用户模块 B：中继模块 C：信号设备 D：数字交换网络
电子知识 软交换(16) 软交换： 利用把呼叫控制功能与媒体网关分开的方法来沟通公用电话交换网(PSTN)与IP电话(VoIP)的一种交换技术。软交换(SS)概念是20世纪90年代后期在IP电话的基础上逐步发展起来的，是在通信网由窄带向宽带过渡，由电路交换向分组交换演进的过程中逐步完善的。它继承了电信网集中控制的架构和可靠的信令技术，采用分层的机构实现了呼叫控制和媒体处理相的分离原则。 软交换是一种功能实体，为下一代网络NGN提供具有实时性要求的业务的呼叫控制和连接控制功能，是下一代网络呼叫与控制的核心。 软交换是一种正在发展的概念，包含许多功能。其核心是一个采用标准化协议和应用编程接口(API)的开放体系结构。这就为第三方开发新应用和新业务敞开了大门。软交换体系结构的其它重要特性还包括应用分离(de-coupling of applications)、呼叫控制和承载控制。 软交换技术三个基本要素是： 1)开放的业务生成接口。 软交换提供业务的主要方式是通过API与“应用服务器”配合以提供新的综合网络业务。与此同时，为了更好地兼顾现有通信网络，它还能够通过INAP与IN中已有的SCP配合以提供传统的智能业务。 2)综合的设备接入能力。 软交换可以支持众多的协议，以便对各种各样的接入设备进行控制，最大限度地保护用户投资并充分发挥现有通信
网络的作用。 3)基于策略的运行支持系统。 软交换采用了一种与传统OAM系统完全不同的、基于策略(Policy-based)的实现方式来完成运行支持系统的功能，按照一定的策略对网络特性进行实时、智能、集中式的调整和干预，以保证整个系统的稳定性和可靠性。 作为分组交换网络与传统PSTN网络融合的全新解决方案，软交换将PSTN的可靠性和数据网的灵活性很好地结合起来，是新兴运营商进入话音市场的新的技术手段，也是传统话音网络向分组话音演进的方式。目前在国际上，软交换作为下一代网络(NGN)的核心组件，已经被越来越多的运营商所接受和采用。 软交换十大功能介绍：一、媒体网关接入功能媒体网关功能是接入到IP网络的一个端点/网络中继或几个端点的集合，它是分组网络和外部网络之间的接口设备，提供媒体流映射或代码转换的功能。例如，PSTN/ISDNIP中继媒体网关、ATM媒体网关、用户媒体网关和综合接入网关等，支持MGCP 协议和H.1248/MEGACO协议来实现资源控制、媒体处理控制、信号与事件处理、连接管理、维护管理、传输和安全等多种复杂的功能。二、呼叫控制和处理功能呼叫控制和处理功能是软交换的重要功能之一，可以说是整个网络的灵魂。它可以为基本业务/多媒体业务呼叫的建立、保持和释放提供控制功能，包括呼叫处理、连接控制、智能呼叫触发检出和资源控制等。支持基本的双方呼叫控制功能和多方呼叫控制功能，多方呼叫控制功能包括多方呼叫的特殊逻辑关系、呼叫成员的加入/退出/隔离/旁听等。三、业务提供功能在网络从电路交换向分组交换的演进过程中，软交换必须能够实现PSTN/ISDN交换机所提
移动通信基础知识试题 和答案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
基础知识答案一、选择题接口是指：（A ）与MSC间的接口和HLR的接口和VLR的接口和VLR的接口 2. 国内备用网的信令点编码为（B）位。 3. 在蜂窝通信系统中在满足同频保护比时，能够采用（ A）技术，提高频谱利用率。 A.频率复用技术 B.时分技术 C.码分技术 4. 两台计算机通过以太网口用网线直接相连，网线制作时应该按照以下哪种方式（A）和3交叉，2和6交叉和6交叉，2和3交叉和 8.当某局向对端局发送_____消息后，随即收到对端发送来的相同的消息，且两个消息的CIC都相同，此时意味着发生了同抢。（D ）（IAI） 9.两信令点相邻是指：（A ） A.两局间有直达的信令链路 B.两局间有直达的话路，不一定有直达的链路 C.两局间有直达的话路和链路 D.两局间话路和链路都不直达 10.哪一类业务的SCCP消息在传送时，SLS是随机选择的（A ）类业务类业务类业务类业务 11. 在两个相邻七号交换局间最多可有_______根相邻链路 A A 16 B 4 C 8 D 2 12. 信息信号单元MSU中的业务表示语SI为0100时，表明该MSU属于______用户层 A A 电话用户部分TUP B ISDN用户部分ISUP C 信令网管理SNM D 信令连接控制部分SCCP 13. 信令链路的定位属于 B A LEVEL 1 B LEVEL 2 C LEVEL 3 14. MAP中，取消位置更新程序由_____发起 A A HLR B VMSC C AUC D VLR 15. A 接口指的是_______之间的接口 C A HLR---VLR B MSC---
U-SYS SoftX3000 软交换系统 技术手册 产品概述分册 目 录 目 录 第1章 系统简介.....................................................................................................................1-1 1.1 产品定位.............................................................................................................................1-1 1.1.1 U-SYS 解决方案简介...............................................................................................1-1 1.1.2 SoftX3000的定位....................................................................................................1-5 1.2 产品特点.............................................................................................................................1-6 1.2.1 丰富的业务提供能力................................................................................................1-6 1.2.2 强大而灵活的组网能力............................................................................................1-6 1.2.3 大容量、高集成度....................................................................................................1-7 1.2.4 高可靠性..................................................................................................................1-7 1.2.5 高安全性..................................................................................................................1-8 1.2.6 平滑的扩容能力.......................................................................................................1-9 1.2.7 完善的计费能力与话单管理功能..............................................................................1-9 1.2.8 优良的性能统计功能..............................................................................................1-10 1.2.9 方便实用的操作维护功能.......................................................................................1-10 第2章 系统结构.....................................................................................................................2-1 2.1 硬件结构.............................................................................................................................2-1 2.1.1 物理结构..................................................................................................................2-1 2.1.2 逻辑结构..................................................................................................................2-3 2.2 软件结构.............................................................................................................................2-4 2.2.1 主机软件..................................................................................................................2-4 2.2.2 终端OAM 软件........................................................................................................2-6 第3章 接口、信令与协议.......................................................................................................3-1 3.1 物理接口.............................................................................................................................3-1 3.1.1 接口种类..................................................................................................................3-1 3.1.2 接口规范..................................................................................................................3-1 3.2 信令与协议.........................................................................................................................3-2 第4章 OAM 系统....................................................................................................................4-1 4.1 概述....................................................................................................................................4-1 4.1.1 OAM 的基本功能.....................................................................................................4-1 4.1.2 MML 命令行简介......................................................................................................4-2 4.1.3 OAM 的硬件平台——终端系统................................................................................4-3 4.2 网管与计费.........................................................................................................................4-4 4.2.1 网管.........................................................................................................................4-5 4.2.2 计费.........................................................................................................................4-5 https://www.doczj.com/doc/4b1093230.html, IT猫扑社区
1.电路交换比分组交换的电路利用率（）。 A.高 B.低 C.无法确定 D.相同 2.程控交换机采用（）方式 A.电路交换 B.分组交换 C.异步交换 D.软交换 3.如果交换机负荷的话务量一定，而平均呼叫占用时间减少时，其处理机的负荷是（）。 A.减少 B.增加 C.不变 D.无法确定 4.（）技术在宽带和速度上更具优势。 A.电路交换 B.分组交换 C.ATM交换 D.光交换 5.下列（）不属于数字程控交换机模拟用户电路的基本功能。 A.馈电 B.衰耗控制 C.测试D．过压保护 6.我国采用（）级信令网结构。 A.2 B.3 C.4 D.5 7.2B+D基本接口中，D信道的速率为（）。 A.16kb/s B.32kb/s C.64kb/s D．144kb/s 8.用户摘机识别扫描周期为（）。 A.2ms B.10ms C.100ms D.600ms 9.（）是衡量交换机服务质量的指标。 A.话务量 B.呼损 C.呼叫处理能力 10.在LAPB规程中，（）用于数据链路建立和拆除。 A.信息帧 B.监控帧 C.无编号帧 11.如果T接线器的SM有128个单元，那么它的SM和CM的每个存储单元分别要存储（）位码。 A.7.7 B.8.7 C.8.8 D．16.16 12.在交换机控制系统双机配置中，（）工作方式过负荷能力最强。 A.微同步方式 B.负荷分担方式 C.主备用方 13.下列（）属于网关控制协议。 A.H.323 B.SIP C.H.248 D.SCTP 14.在NO.7信令系统中，有三种不同的信令单元，其中消息信号单元中（）。 A.L1=0 B.L1=1 C.L1=2 D.L1=3 15.ATM网络在进行VP交换时，下列（）说法正确。 A.VPI值不变，VCI值不变 B. VPI值变化，VCI值不变 C. VPI值不变，VCI值变化D．VPI值变化，VCI值变化 16.ATM适配层位于（）。 A.ATM交换机中 B.ATM端系统中 C.ATM交换机和ATM端系统中 17.下一代网络结构中，（）负责端到端数据传输的路由判断和数据转发功能。 A.接入层 B.传输层 C.控制层D．业务层 18.采用逐段转发方式对线路的传输质量比端到端方式要（）。 A.高 B.低 C.一样 D.不能确定 19.前向I组信令与前向II组信令的区分是依据（）信令发送之前还是之后。 A. A1 B. A2 C. A3 D. A4 20.X.25分组通信网的流量控制是采用（）。 A.证实法 B.预约法 C.许可证法 21.已知信令序列为00110111110101100111111011，经过“0”插入后的输出序列是（）。 A.00110111110101100111111011 B.001101111101011001111101011 C.0011011111001011001111101011 D.0011011110101011001111011011 22.SIP协议规定的临床时响应消息的响应码是（）。 A. 1xx B. 2xx C. 3xx D.4xx 23.我国电话网长途区号采用不等位制，最长区号的位数为（）位。 A.2 B.3 C.4 D．5

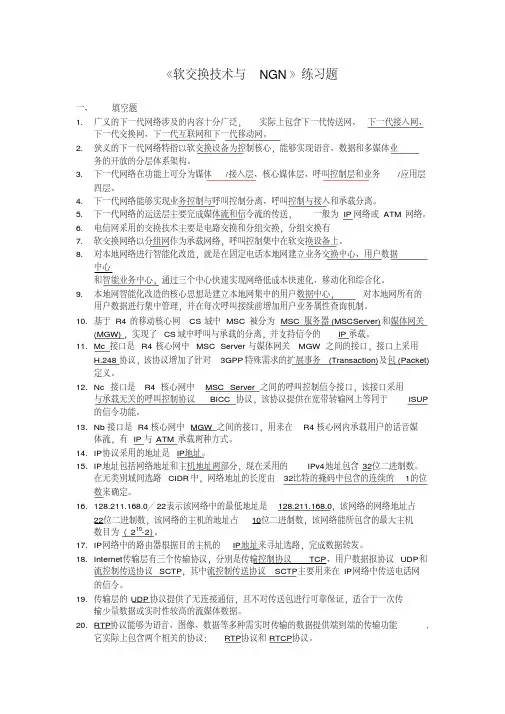

《软交换技术与NGN》综合练习题参考答案 一、填空题 1.广义的下一代网络涉及的内容十分广泛，实际上包含下一代传送网、下一接入网、下一代交换网、下 一代互联网和下一代移动网。 2.狭义的下一代网络特指以软交换设备为控制核心，能够实现语音、数据和多媒体业务的 开放的分层体系架构。 3.下一代网络在功能上可分为媒体/接入层、核心媒体层、呼叫控制层和业务/应用层四层。 4.下一代网络能够实现业务控制与呼叫控制分离、呼叫控制与接入和承载分离。 5.下一代网络的运送层主要完成媒体流和信令流的传送，一般为 IP 网络或ATM网络。 6.软交换网络以分组网作为承载网络，呼叫控制集中在软交换设备上。 7.对本地网络进行智能化改造，就是在固定电话本地网建立业务交换中心、用户数据中心和智能业务 中心，通过三个中心快速实现网络低成本快速化、移动化和综合化。 8.本地网智能化改造的核心思想是建立本地网集中的用户数据中心，对本地网所有的用户数据进行 集中管理，并在每次呼叫接续前增加用户业务属性查询机制。 9.基于R4的移动核心网CS域中MSC被分为MSC服务器(MSCServer)和媒体网关(MGW)， 实现了CS域中呼叫与承载的分离，并支持信令的IP承载。 10.Mc接口是R4核心网中MSC Server与媒体网关MGW之间的接口，接口上采用H.248协议， 该协议增加了针对3GPP特殊需求的扩展事务（Transaction）及包（Package）定义。 11.Nc接口是R4核心网中MSC Server之间的呼叫控制信令接口，该接口采用与承载无关的呼叫控制协 议BICC协议，该协议提供在宽带转输网上等同于ISUP的信令功能。 12.Nb接口是R4核心网中MGW之间的接口，用来在R4核心网内承载用户的话音媒体流，有IP 与ATM承载两种方式。 13.IP协议采用的地址是 IP地址。 14.IP地址包括网络地址和主机地址两部分，现在采用的IPv4地址包含 32 位二进制数。 15.在无类别域间选路CIDR中，网络地址的长度由 32比特的掩码中包含的连续的1的位数来确定。 16.128.211.168.0／22表示该网络中的最低地址是 128.211.168.0 ，该网络的网络地址占 22 位 二进制数，该网络的主机的地址占 10 位二进制数，该网络能所包含的最大主机数目为 （210-2）。 17.IP网络中的路由器根据目的主机的 IP地址来寻址选路，完成数据转发。 18.Internet传输层有三个传输协议，分别是传输控制协议TCP 、用户数据报协议UDP和流控制传送协议 SCTP，其中流控制传送协议SCTP主要用来在IP网络中传送电话网的信令。 19.传输层的 UDP 协议提供了无连接通信，且不对传送包进行可靠保证，适合于一次传输少量数据或 实时性较高的流媒体数据。 20. RTP 协议能够为语音、图像、数据等多种需实时传输的数据提供端到端的传输功能,它实际上包含 两个相关的协议： RTP 协议和 RTCP 协议。 21. RTCP 协议用来传送监视实时数据传送质量的统计数据，同时可以在会议业务中传送与会者的信 息。 22.RTP的数据通过偶数的UDP端口传送，而对应RTCP数据使用比RTP端口大１的奇数 UDP端口 传送。 23.G.729和G.723.1是我国下一代网络中常用的参数语音编码，其中G.729编码的比特率为8kbit/s， G.723.1编码的比特率是 5.3kbit/s和6.3kbit/s。 24.SIP协议的网络模型结构中有两类基本的网络实体，其中用户代理是驻存在终端系统中的功能块， SIP服务器则是处理与多个呼叫相关联信令的网络设备。 25.在SIP协议网络模型中，用户代理是直接和用户发生交互作用的功能实体，它能够代理用户的所有 请求或响应。 26.在SIP协议网络模型中，代理服务器是代表其他客户机发起请求，既充当服务器又充当客户机的中 间程序。 27.在SIP协议网络模型中，重定向服务器把请求消息中的被叫用户地址映射成零个或更多个新地址， 向请求方发送应答以指示被叫用户的地址。 28.为了实现漫游，SIP用户需要将当前所在位置登记到网络中的注册服务器上，以便其他用户能够通过 位置服务器确定该用户的位置。 29.SIP协议使用SIP的通用资源定位器(URL) 来标识用户、进行寻址，该地址实际上就是SIP服务器 的应用层地址，采用 user@host 格式。 30.SIP协议消息分为请求和响应两类。其中，请求消息从客户机发往服务器，响应消息则从 服务器发往客户机。 31.一个SIP请求消息由请求行开始，请求行由一个方法符号、一个 REQUEST-URL 、一个SIP的版 本指示组成。 32.SIP应答消息的起始行是状态行, 状态行由SIP 版本号开始，接着是一个表示应答结果的 3位十进制
