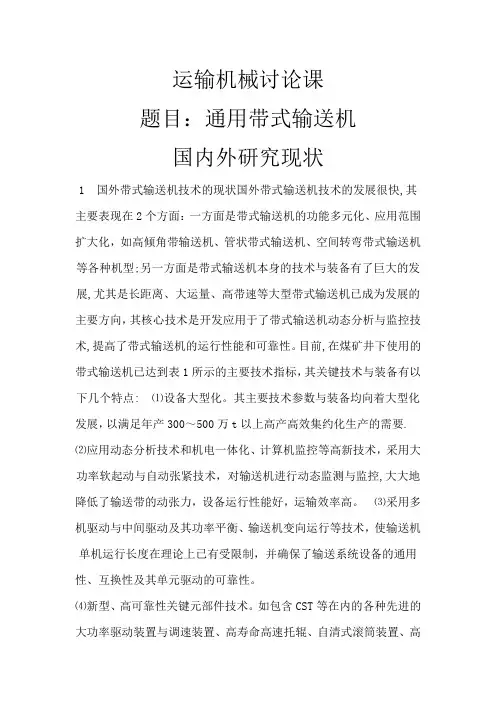

运输机械讨论课
题目：通用带式输送机
国内外研究现状
1 国外带式输送机技术的现状国外带式输送机技术的发展很快，其主要表现在
2 个方面：一方面是带式输送机的功能多元化、应用范围扩大化，如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型；另一方面是带式输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前，在煤矿井下使用的带式输送机已达到表1所示的主要技术指标，其关键技术与装备有以下几个特点：⑴设备大型化。其主要技术参数与装备均向着大型化发展，以满足年产300~500万t 以上高产高效集约化生产的需要。
⑵应用动态分析技术和机电一体化、计算机监控等高新技术，采用大功率软起动与自动张紧技术，对输送机进行动态监测与监控，大大地降低了输送带的动张力，设备运行性能好，运输效率高。⑶采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术，使输送机单机运行长度在理论上已有受限制，并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。
⑷新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高效贮
带装置、快速自移机尾等。如英国FSV生产的FSW1200/(2~3)
X 400 / 600)工作面顺槽带式输送机就采用了液粘差速或变频调速装置，运输能力达3000 t/h 以上，它的机尾与新型转载机/如美国久益公司生产的S500E配套，可随工作面推移而自动快速自移、人工作业少，生产效率高。
国外带式输送机的主要技术指标国外300~500万t/a高产高效矿井主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000?3000 > 3000 带速/ ?4 4?5，最高达
8 输送量/ 2500?3000 3000?4000 驱动总功率/kW 1200?2000 1500?3000，最大达10100
2、国内带式输送机技术的现状我国生产制造的带式输送机的品种、
类型较多。在“八五”期间，通过国家一条龙“日产万吨综采设备” 项目的实施，带式输送机的技术水平有了很大提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产吕开发都取得了很大的进步。如大倾角长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力偶合器和行星齿轮减速器。目前，我国煤矿井下用带式输送机的主要技术特征指标如下所示。国内带式输送机的主要指标主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000?3000 > 3000 带速/ ?4 4?5，最高达
8 输送量/ 2500?3000 3000?4000 驱动总功率/kW 1200
2000 1500?3000,最大达10100
国内外带式输送机技术的差距
1 、大型带式输送机的关键核心技术上的差距
2、技术性能上差距我国带式输送机的主要性能与参数已不能满足高
产高效矿井的需要，尤其是顺槽可伸缩带式输送机的关键元部件及其功能如自移机尾、高效储带与张紧装置等与国外有着很大差距
3、可靠性、寿命上的差距
4、控制系统上差距
页眉内容 济南大学泉城学院 毕业设计方案 题目带式输送机的设计 专业机械设计制造及其自动化 班级机设10Q4 学生董吉蒙 学号012 指导教师顾英妮 二〇一四年三月二十一日
学院泉城学院专业机械设计制造及其自动化 学生董吉蒙学号012 设计题目带式输送机的设计 一、选题背景与意义 随着工业化经济的不断增长,带式输送机作为输送行业中的重要设备,其技术发展已成为输送设备发展更替的重要标志之一。全球化经济的发展和提倡低能环保机械的倡导,设计出低能耗和环保新型带式输送机又成为众多工程技术人员的目标。 目前带式输送机的发展趋势主要集中在长距离、高速度、大运量、大功率等方向，其特点将得到充分的发挥，更具有现代物流发展意义，与传统的直线输送机搭接、汽车等其它运输工具相比具有明显的优点。 生产实践证明,带式输送机与其他运输机械相比,其相关技术指标都表现出明显的优越性,但作为机械设备来讲,都会有自身的不足之处,如通用带式输送机的运动零部件多,维护维修费用大问题、由于托辅的原因带速受限问题,再比如输送机的起动、输送带的振动易跑偏和摩擦起热等问题,近些年来,国内外研究机构对诸如此类的问题都做了大量的研究,相关的科学技术研究取得了重要的突破。 国内研究现状 尽管我国已拥有先进的软起动技术及多机功率平衡技术、中间驱动技术,而且掌握的技术完全可满足煤矿长距离带式输送机的需要,但由于国内输送带技术跟不上国外先进国家,带强受到限制,无法满足高强度带式输送机发展的需要。因此,输送机驱动系统必须尽量减少对输送机各部件的动负荷,控制对输送带的动张力,防止输送带在滚筒上的打滑,减小张紧行程。因此,输送机的起制动要求更高,据有关资料介绍,上运输送机最佳的起动特性曲线应为“S”形,有必要进一步研制新型启动技术和自动张紧技术。 国外研究现状 国外对于无辑式特种带式输送机的研究较早,成果也相对丰富。气垫式带式输送机最初始于荷兰,系统介绍气垫式带式输送机的文献出自荷兰TWERTE大学,一种供运送旅客用的气垫输送机取得专利,另外国外还有供搬集装箱的新型双气垫输送机。国外有关气塾带式输送机的专利有几十项,国外主要的生产厂家有,荷兰的Shiis公司,英国的Simon-Carves和Numec公司等,在初期阶段,国外的气垫带式输送机多用于输送面粉、谷物等密度较小的散状物料,近些年来,幵始用于输送憐酸盐、煤矿等密度较大且刚性大的物料,并逐渐向长距离、高运速和大运量上发展。 - 1 -
圆管带式输送机设计计算 原始参数：输送量Q=105 t/h，输送物料为γ=1.0×103的原煤，输送 距离约为46 m。线路图如下： 1、基本参数选择： 选取Φ200的管径，带宽为750mm，带速为v=1.25 m/s，输送能力为105t/h。 托辊直径Φ79，托辊平均间距为0.9 m 。托辊的旋转质量为q Ro=q Rv=6.3 kg/m。 每米物料的重量为q m=0.0235×1.0×103=23.5kg/m。 2、输送带的选择 选用NF200，扯断强度为315×0.750=236.25的两层织物带，里覆面胶为 3.0mm，外覆面胶为2.0mm，带厚为7.9mm，线密度q B= 7.1kg /m。 3、功率概算 P=P1 +P2+ P3 P 1=v Kr g q q q l L f B Rv Ro p ? ? ? + + +) 2 )( (0 P 2=v g q l L f m p ? ? +) (0, P3=v q H m ? ? 式中：P1—水平空载运行所需功率(w) P 2 —水平有载运行所需功率(w) P 3 —克服提升阻力所需功率(w)
K —考虑托辊及弯曲等的附加阻力系数，取Kr=2.5 r L—水平机长 l —长度修正系数，取l0=39(m) P1=0.04×(44.76+39)×(6.3+6.3+2×7.1)×9.8×2.5×1.25=2806 W P2=0.04×(44.76+39)×23.5×9.8×1.25=984.18 W P3=23.5×2.65×9.8=622.75 W P=P1+P2 +P3 =2806+984.18+622.75=4413 W 4、逐点张力计算 取S0=3200 N 0—1段为直线路段，水平长度L=10 m ,提升高度h=0 m，加上清扫器阻力。 S1= S0+ f p·L(q Ro+q B)·g+q B·g·h +F r =3200+0.04×10×（6.3+7.1）×9.8+300 =3353.6 N 1—2段为组合弧段，水平长度L=5.901 m ,提升高度h=－0.232 m。 S2= S1+C w·f p·L(q Ro+q B)·g+q B·g·h =3353.6+1.1×0.04×5.901×（6.3+7.1）×9.8+7.1×9.8×(－0.14) =3372 N 2—3段为水平弧段，水平长度L=7.91 m ,提升高度h=－0.618m。 S3= S2+C w·f p·L(q Ro+q B)·g+ q B·g·h =3372+1.08×0.04×7.91×（6.3+7.1）×9.8+7.1×9.8×(－0.618) =3462 N 3—4段为直线路段，水平长度L=1.99 m ,提升高度h=－0.154 m。 S4= S3+f p·L(q Ro+q B)·g o+q B·g·h =3462+0.04×1.99×（6.3+7.1）×9.8+7.1×9.8×(－0.154) =3461.8 N 4—5段为水平弧段，水平长度L=13.8 m ,提升高度h=－1.091 m。 S5= S4+C w·f p·L(q Ro +q B)·g +q B·g·h =3461.8+1.08×0.04×13.8×（6.3+7.1）×9.8+7.1×9.8×(－1.091) =3464.2 N
带式输送机毕业设 计论文 目录 1 绪论 (1) 1.1常用带式输送机类型与特点 (2) 1.2 国外带式输送机的发展与现状 (3) 1.3 PLC简介 (8) 1.4 本课题的研究目的及选题背景 (12) 2 带式输送机初步设计 (13) 2.1 选择机型 (13) 2.2 输送带选择计算 (13) 2.3 输送线路的初步设计 (17) 2.4 托辊的选择计算 (18)
2.5 带式输送机线路阻力计算 (20) 2.6 输送带的力计算 (22) 2.7 输送带强度验算 (26) 2.8 牵引力及电动机功率的计算 (26) 2.9 驱动装置及其布置 (27) 2.10 拉紧力、拉紧行程的计算及拉紧装置的选择 (29) 2.11 制动力矩的计算及制动器的选择 (33) 2.12 减速器与联轴器的选型 (34) 2.13 软启动装置的选择 (35) 2.14 辅助装置 (36) 2.15设计结论表 (36) 3 带式输送机电控系统设计 (39) 3.1 电控系统的概述 (39) 3.2 电控系统设计基本要求 (40) 3.3 电控系统常用保护 (40) 3.4 电气系统设计 (41) 4 毕业设计总结 (49) 参考文献 (50)
致谢 (51) 附录一外文文献及翻译 (52) 附录二钢丝绳芯输送带规格及技术参数 (64)
1 绪论 带式输送机是一种摩擦驱动以连续方式运输物料的机械。应用它可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。它既可以进行碎散物料的输送，也可以进行成件物品的输送。除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。所以带式输送机广泛应用于现代化的各种工业企业中。在矿山的井下巷道、矿井地面运输系统、露天采矿场及选矿厂中，广泛应用带式输送机。它用于水平运输或倾斜运输，使用非常方便。带式输送机因其具有结构紧凑、传动效率高、噪声低、使用寿命长、运转稳定、工作可靠性和密封性好、占据空间小等特点，并能适应在各种恶劣工作环境下工作包括潮湿、泥泞、粉尘多等，所以它已经是国民经济中不可或缺的关键设备。加之国际互联网络化的实现，又大大缩短了带式输送机的设计、开发、制造的周期，使它更加具有竞争力。 研究本课题具有重要的意义。目前，带式输送机已经成为露天矿和地下矿的联合运输系统中重要的组成部分。为了更好的研究带式输送机的工作组成原理，发现及改进其不足之处，本课题所研究的是大倾角、上运带式输送机。此次研究的主要问题在于系统的驱动件布置、软起动和制动问题。带式输送机向下运送物料时，其驱动电机的运行工矿有别于一般的带式输送机。由于运转上的需要，在结构上有特点，控制上有特殊要求。若
毕业设计说明书
摘要 皮带输送机是现代散状物料连续运输的主要设备。随着工业和技术的发展，采用大运量、长距离、高带速的大型带式输送机进行散状物料输送已成为带式输送机的发展主流。越来越多的工程技术人员对皮带输送机的设计方法进行了大量的研究。本文从胶带输送机的传动原理出发利用逐点计算法，对皮带输送机的张力进行计算。将以经济、可靠、维修方便为出发点，对皮带输送机进行设计计算，并根据计算数据对驱动装置、托辊、滚筒、输送带、拉进装置以及其他辅助装置进行了优化性选型设计。张紧系统采用先进的液控张紧装置，即流行的液压自动拉进系统。带式输送机是煤矿最理想的高效连续运输设备，与其他运输设备相比，不仅具有长距离、大运量、连续输送等优点，而且运行可靠,易于实现自动化、集中化控制,特别是对高产高效矿井，带式输送机已成为煤炭高效开采机电一体化技术与装备的关键设备。 关键词：皮带输送机;设计;拉紧装置
ABSTRACT Belt conveyor is the main component which is used to carry goods continued nowadays. With the development of the industry and technology, adopting to lager-amount long-length high –speed, the design method of large belt conveyor which is used to carry goods continued has been mostly studied. According to the belt conveyor drive principle, the paper uses point by point method to have a design, and with the given facts, magnize the model chose drive installment、roller roll belt pulling hydraulic. The drive installment adopts the advanced hydraulic soft drive system and hydraulic pull automatic system.Belt conveyor is the most ideal efficient coal for transport equipment, and other transport equipment, not only has compared long-distance large-capacity, continuous conveying wait for an advantage, and reliable operation, easy to realize automation, centralized control, especially for high yield and high efficiency mine, belt conveyor has become coal high-efficient exploitation mechatronics technology and equipment the key equipment. Key W ords: Belt conveyor;Design;Tensioning device
固定带式输送机的选型 杨振 【摘要】本次毕业设计是关于固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计。普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。 本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。 【关键词】带式输送机，联轴器，主要部件 Fixed belt conveyor Yang Zhen [ Abstract ]this graduation project is about the fixed belt conveyor design. The belt conveyor is summarized; and then analyzed the belt conveyor type selection and calculation methods; and then according to these design criteria and the calculation and selection methods according to the given parameters selection of design. The ordinary belt conveyor consists of six main parts: transmission device, tail and back to the device, the central frame, tension device and tape. At present, belt conveyor is moving in a long distance, high speed, low friction direction, in recent years and the emergence of air cushion belt conveyor is one of them. In belt conveyor design, manufacture and application, at present our country compared with foreign advanced level still has bigger difference, in the domestic design and manufacture of belt conveyor process exists many deficiencies. The belt conveyor design represents the general design process, the future selection of the design work has a certain reference value. [ Key words ] belt conveyor, coupling, main components 一、带式输送机概述 （一）带式输送机的应用 带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载
带式输送机的现状与发展趋势 摘要：分析了国内外带式输送机的现状与发展差距，特别是大型带式输送机的核心技术（包括带式输送机动态分析与监测技术、可控软起动技术与功率均衡技术）、设备性能及其可靠性、寿命等，论述了带式输送机技术的发展趋势。关键词：带式输送机；现状；发展趋势中图号：TD528 文献标识码：A 1 国外带式输送机技术的现状国外带式输送机技术的发展很快，其主要表现在2个方面：一方面是带式输送机的功能多元化、应用范围扩大化，如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型；另一方面是带式输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前，在煤矿井下使用的带式输送机已达到表1所示的主要技术指标，其关键技术与装备有以下几个特点：⑴设备大型化。其主要技术参数与装备均向着大型化发展，以满足年产300~500万t以上高产高效集约化生产的需要。⑵应用动态分析技术和机电一体化、计算机监控等高新技术，采用大功率软起动与自动张紧技术，对输送机进行动态监测与监控，大大地降低了输送带的动张力，设备运行性能好，运输效率高。⑶采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术，使输送机单机运行长度在理论上已有受限制，并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。⑷新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高效贮带装置、快速自移机尾等。如英国FSW生产的FSW1200/（2~3）×400（600）工作面顺槽带式输送机就采用了液粘差速或变频调速装置，运输能力达3000 t/h以上，它的机尾与新型转载机（如美国久益公司生产的S500E）配套，可随工作面推移而自动快速自移、人工作业少、生产效率高。表1 国外带式输送机的主要技术指标Tab.1 The main technical parameters of belt conveyer in overseas 国外300~500万t/a高产高效矿井主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机 运距/m 2000～3000 ＞3000带速/m.s-1 3.5～4 4～5，最高达8输送量/t.h-1 2500～3000 3000～4000驱动总功率/kW 1200～2000 1500～3000，最大达10100 2 国内带式输送机技术的现状我国生产制造的带式输送机的品种、类型较多。在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，带式输送机的技术水平有了很大提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产吕开发都取得了很大的进步。如大倾角长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力偶合器和行星齿轮减速器。目前，我国煤矿井下用带式输送机的主要技术特征指标如表2所示。表 2 国内带式输送机的主要技术指标Tab.2 The main technical parameters of the belt conveyer in China 主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000～3000 ＞3000带速/m.s-1 3.5～4 4～5，最高达8输送量/t.h-1 2500～3000 3000～4000驱动总功率/kW 1200～2000 1500～3000，最大达10100
江西理工大学应用科学学院10级（2014届） 学生毕业设计（论文）开题报告设计（论文）题目 专业学生姓名指导教师 本课题研 究的现状 十多年来，国产矿用固定式带式输送机从SDJ、SSJ、STJ、DT系列定型发展到各种多功能特种带式输送机系列，如大倾角带式输送机成套设备，高效工作面顺槽可伸缩带式输送机，大倾角长运距带式输送机系列产品等，并用动态分析、智能化控制技术等对关键设备进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及可编程电控装置，但和国外先进机型相比，国内输送机机型一般较小，带速通常不超过4m/s,普遍沿用静设计法，设备成本偏高，运行可靠性低。此外我国尚未形成元部件的大规模专业生产厂，设计制造水平有待提高。 学术价值和现实意义 带式输送机因其具有结构紧凑、传动效率高、噪声低、使用寿命长、运转稳定、工作可靠性和密封性好、占据空间小等特点，并能适应各种恶劣工作环境下工作包括潮湿、泥泞、粉尘多等，所以它已经是国民经济中不可或缺的关键设备。加之国际互联网化的实现，有大大缩短了带式输送机的设计、开发、制造、销售的周期，使它更加具有竞争力。目前，带式输送机已经成为露天矿和地下矿联合运输系统中的重要组成部分。此次研究的主要问题在于系统的驱动件布置、软起动和制动问题。带式输送机向上运送物料时，其驱动电机的运动工况有别于一般带式输送机。由于运转上的需要，在结构特点上，控制上有特殊要求。上运带式输送机的制动装置及其控制技术尤为关键，若制动装置设计不合理，很容易发生飞车事故，从而造成断带、撕带等事故给生产带来极大危害，如何实现软制动和自动张紧，逐渐向智能化、自动化和人性化发展，是目前带式输送机的发展方向，也是本课题研究的目的和意义所在。
运输机械讨论课 题目：通用带式输送机 国内外研究现状 1 国外带式输送机技术的现状国外带式输送机技术的发展很快，其主要表现在2个方面：一方面是带式输送机的功能多元化、应用范围扩大化，如高倾角带输送机、管状带式输送机、空间转弯带式输送机等各种机型；另一方面是带式输送机本身的技术与装备有了巨大的发展，尤其是长距离、大运量、高带速等大型带式输送机已成为发展的主要方向，其核心技术是开发应用于了带式输送机动态分析与监控技术，提高了带式输送机的运行性能和可靠性。目前，在煤矿井下使用的带式输送机已达到表1所示的主要技术指标，其关键技术与装备有以下几个特点：⑴设备大型化。其主要技术参数与装备均向着大型化发展，以满足年产300~500万t以上高产高效集约化生产的需要。 ⑵应用动态分析技术和机电一体化、计算机监控等高新技术，采用大功率软起动与自动张紧技术，对输送机进行动态监测与监控，大大地降低了输送带的动张力，设备运行性能好，运输效率高。⑶采用多机驱动与中间驱动及其功率平衡、输送机变向运行等技术，使输送机单机运行长度在理论上已有受限制，并确保了输送系统设备的通用性、互换性及其单元驱动的可靠性。 ⑷新型、高可靠性关键元部件技术。如包含CST等在内的各种先进的大功率驱动装置与调速装置、高寿命高速托辊、自清式滚筒装置、高
效贮带装置、快速自移机尾等。如英国FSW生产的FSW1200/（2~3）×400（600）工作面顺槽带式输送机就采用了液粘差速或变频调速装置，运输能力达3000 t/h以上，它的机尾与新型转载机（如美国久益公司生产的S500E）配套，可随工作面推移而自动快速自移、人工作业少，生产效率高。 国外带式输送机的主要技术指标国外300~500万t/a高产高效矿井主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000～3000 ﹥3000 带速/m.s-1 3.5～4 4～5，最高达8 输送量/t.h-1 2500～3000 3000～4000 驱动总功率/kW 1200～2000 1500～3000，最大达10100 2、国内带式输送机技术的现状我国生产制造的带式输送机的品种、类型较多。在“八五”期间，通过国家一条龙“日产万吨综采设备”项目的实施，带式输送机的技术水平有了很大提高，煤矿井下用大功率、长距离带式输送机的关键技术研究和新产吕开发都取得了很大的进步。如大倾角长距离带式输送机成套设备、高产高效工作面顺槽可伸缩带式输送机等均填补了国内空白，并对带式输送机的减低关键技术及其主要元部件进行了理论研究和产品开发，研制成功了多种软起动和制动装置以及以PLC为核心的可编程电控装置，驱动系统采用调速型液力偶合器和行星齿轮减速器。目前，我国煤矿井下用带式输送机的主要技术特征指标如下所示。国内带式输送机的主要指标 主参数顺槽可伸缩带式输送机大巷与斜井固定式强力带式输送机运距/m 2000～3000 ﹥3000 带速/m.s-1 3.5～4 4～5，最
摘要 本次毕业设计是关于TGSS-50型水平刮板输送机---机头段设计。首先对刮板输送机作了简单的概述；接着分析了刮板输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型刮板输送机由六个主要部件组成：传动装置，机尾或导回装置，中部机架，拉紧装置以及刮板。最后简单的说明了输送机的安装与维护。目前，刮板输送机正朝着长距离，高速度，低摩擦的方向发展，气垫式胶带输在刮板输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造刮板输送机过程中存在着很多不足。 本次刮板输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。 关键词：刮板输送机 ;传动装置 ;导回装置
目录 1 前言 (1) 2 水平刮板输送机工作原理和特点 (3) 2.1 使用范围和特点 (3) 2.2 主要结构 (3) 2.3 工作原理 (4) 3 设计计算 (5) 3.1 已知工艺参数 (5) 3.2 计算内容 (5) 4 传动设计 (9) 4.1 减速机选型 (9) 4.2 联轴器选择 (9) 4.3 齿轮计算 (10) 5 安装 (14) 6 试车 (15) 7 操作 (16) 8 维修保养 (17) 9 常见故障及排除 (18) 结论 (19) 参考文献 (20) 致谢 (21)
1 绪论 输送机是在一定的线路上连续输送物料的物料搬运机械，又称连续输送机。输送机可进行水平、倾斜和垂直输送，也可组成空间输送线路，输送线路一般是固定的。输送机输送能力大，运距长，还可在输送过程中同时完成若干工艺操作，所以应用十分广泛。 输送机的发展历程：中国古代的高转筒车和提水的翻车，是现代斗式提升机和刮板输送机的雏形；17世纪中，开始应用架空索道输送散状物料；19世纪中叶，各种现代结构的输送机相继出现。1868年，在英国出现了带式输送机；1887年，在美国出现了螺旋输送机；1905年，在瑞士出现了钢带式输送机；1906年，在英国和德国出现了惯性输送机。此后，输送机受到机械制造、电机、化工和冶金工业技术进步的影响，不断完善，逐步由完成车间内部的输送，发展到完成在企业内部、企业之间甚至城市之间的物料搬运，成为物料搬运系统机械化和自动化不可缺少的组成部分。 未来输送机的将向着多功能化、大型化发展、物料自动分拣、降低能量消耗、减少污染等方面发展。 扩大输送机的使用范围，是指发展能在高温、低温条件下有腐蚀性、放射性、易燃性物质的环境中工作的，以及能输送炽热、易爆、易结团、粘性物料的输送机。而水平输送机就是将物料的输送、刮板、冷却等工艺过程合理结合。它可在输送物料的过程中同时进行物料的干燥和冷却，主要用于大豆生坯、膨化料、预榨饼的输送，也可用于浸出粕的输送干燥、输送冷却。 水平输送机结构合理，节省了设备投资及车间面积，避免了豆胚在较长的输送距离中，因豆胚的温度降低、形成表面水分而对浸出产生的不利影响。而且采用热空气直接对流干燥，对料胚加热均匀，干燥速率较高。输送干燥过程中物料的翻动少，料层运行平稳，粉末度小。 它主要由密闭的机壳、机壳内的水平筛板或栅板、刮板链条、链轮、传动机构、张紧装置、空气加热器、离心通风机等部分组成。豆坯通过分料装置均匀地落在水平输送机的水平筛板上，在刮板链条的拖动下向前移动，同时风机鼓入的热风穿过筛板和料层，将料层加热并进行干燥，干燥后的料胚在筛板末端缺口处排出机外，而载湿空气从机壳上部的出气口排出。水平输送机在输送物料的同时进行物料的干燥，可以省去一条输送刮板。主要用于大豆生坯、膨化料、预榨饼的输送、去水干燥，浸出粕的冷却干燥或其它油料加工中的加热输送过程。适用于大、中、小不同规模的浸出油厂。 在TGSS-50型水平刮板输送机改进设计的时候，我采用的绘图软件AutoCAD。 AutoCAD是由美国Autodesk公司于二十世纪八十年代初为计算机应用CAD技术而开发的绘图程序软件包，它易于使用、适应性强、易于二次开发，经过不断的完善，现已经成为国际上广为流行的绘图工具。AutoCAD可以绘制任意二维和三维图形，并且同传统的手
第一章 前言 1.1带式输送机的应用 带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。在工业、农业、交通等各企业中,连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。 连续运输机可分为: (1)具有挠性牵引物件的输送机,如带式输送机,板式输送机,刮板输送机,斗式输送机、自动扶梯及架空索道等; (2)不具有挠性牵引物件的输送机,如螺旋输送机、振动输送机等; (3)管道输送机(流体输送),如气力输送装置和液力输送管道. 其中带输送机是连续运输机中是使用最广泛的, 带式输送机运行可靠，输送量大，输送距离长，维护简便，适应于冶金煤炭，机械电力，轻工，建材，粮食等各个部门。 1.2带式输送机的分类 带式输送机分类方法有多种,按运输物料的输送带结构可分成两类,一类是普通型带式输送机,这类带式输送机在输送带运输物料的过程中,上带呈槽形,下带呈平形,输送带有托辊托起,输送带外表几何形状均为平面;另外一类是特种结构的带式输送机,各有各的输送特点.其简介如下: 80TD QD DX U ?II ??? ???? ?? ??? ? ?? ?? ????????????????? 型固定式带式输送机 轻型固定式带式输送机 普通型型钢绳芯带式输送机型带式输送机管形带式输送机带式输送机气垫带式输送机波状挡边带式输送机特种结构型钢绳牵引带式输送机压带式带式输送机其他类型 1.3 各种带式输送机的特点 ⑴.QD80轻型固定式带输送机 QD80轻型固定式带输送机与TDⅡ型相比,其带较薄、载荷也较轻,运距一般不超过100m,电机容量不超过22kw. ⑵.DX 型钢绳芯带式输送机 它属于高强度带式输送机,其输送带的带芯中有平行的
管状带式输送机安装及调试 摘要：管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 [ 内容]管状带式输送机作为一种新的输煤输送方式，在国外得到广泛的应用，因其独有的方式和优于普遍皮带的特点，在国内正逐渐被许多电厂使用。本文总结了笔者作为山东电建二公司施工的第一条管状带式输送机华能济宁电厂三期2×135MW机组工程3#皮带的施工经验，详细介绍了管状带式输送机安装及调试的施工技术方法,为今后输煤皮带机的安装及调试积累经验。 华能济宁电厂三期2×135MW机组工程中3#皮带为管状带式输送机，此管状带式输送机为华电电力设计院设计，我单位安装调试。管状带式输送机的设计为引进日本普利司通公司的专利技术，适用于各种复杂地形条件下输送密度为0-2.5t/m3的各种散状物料，采用普通管状胶带工作环境温度使用范围-25～+40℃；如有特殊要求，采用特殊规格输送带允许工作环境温度可达+160℃。管状带式输送机的应用基本没有限制，任何物料输送都可采用，输送的典型物料有：矿石、煤焦炭、石灰石、碎石、页岩和冲积土。一些非常难处理得物料，如：钢浓缩物、石油焦炭、粘土、废渣、混凝土、金属废渣、加湿粉煤灰、尾渣、铝土和滤尘等，也可用管状带式输送机输送。该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。因其特有的性能，在国外得到广泛应用，在我们国家应用的还比较少。 一、管状带式输送机特性 1、可广泛应用于各种物料的连续输送。 2、输送物料被包围在圆状胶带内输送，因此，物料不会散落及飞扬；反之，物料也不会因刮风、下雨而受外部环境的影响。这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染。 3、胶带被六只托辊强制卷成圆管状，无输送带跑偏的情况，管带机可实现立体螺旋状弯曲布置，一条管状带式输送机取代一个由多条普通胶带机组成的输送系统。可节省土建（转运站）、设备投资（减少驱动装置数量），并减少了故障点，及设备维护和运行费用。 4、管状带式输送机自带走廊和防止了雨水对物料的影响，因此，选用管状带式输送机后，可不
带式输送机的设计 李扬 （河北科技师范学院机电工程学院） 指导教师：陈秀红冯丽珍 摘要：带式输送机在当今社会应用日益广泛，当然一个产品也需要不断的研发和更新，才能永保活力。我所做的单托辊全封闭带式输送机就是在一些方面进行了改进，首先用单托辊代替槽型托辊以防止跑偏，其次在输送机外加外罩来防止污染，美化环境，再次螺旋拉紧装置保证了运行的稳定和可靠性等。这些结构和技术保证了带式输送机的整机性能优良，输送量大，带速快，高效节能。 通过对国内外带式输送机技术现状的分析，得出了其在以后的发展趋势；在对带式输送机的各部件进行设计与选择，得出了对其整体的设计与选择；在其计算中验证了带式输送机的各部件满足了它的功能要求，另外输送机在设计的过程中考虑到了工作环境，运行过程中皮带易磨损等问题进行了加外罩和单托辊结构，是本输送机与其他机器的不同之处！可以使输送机在更广的范围，更可靠的运行。 关键词： 全封闭带式输送机、单托辊、螺旋拉紧装置。 前言 运输机又称带式输送机,是一种连续运输机械,也是一种通用机械。皮带运输机被广泛应用在港口、电厂、钢铁企业、水泥、粮食以及轻工业的生产线。即可以运送散状物料,也可以运送成件物品,堆取料机,堆料机,取料机,皮带机,发电等。 在煤矿的开采过程中，带式输送机的作用至关重要，其性能的好坏直接影响到煤矿行业的发展和效益，因此研究带式输送机对煤矿行业和其他一些输送类的行业有着非常重要的意义。带式输送机的工作环境一般情况下都比较恶劣，对带式输送机的性能要求也很高，在研究的同时，对其性能进行分析与提高也式目前输送行业中不可缺少的重要部分。在本次设计中的带式输送机采用了全封闭式结构，对带式输送机的工作环境恶劣的方面进行了一些改进。 带式输送机制造以其优质、高效、工艺适应性广的技术特色，深受制造业的重视，在煤矿、工程运输等高技术领域及机械制造、煤矿开采、汽车制造等产业部门一直有着广泛
摘要 刮板输送机是一种挠性牵引的连续输送机械，是为了采煤工作面和采区巷道运煤布置的机械。它的牵引构件是刮板链，承载装置是中部槽，刮板链安置在中部槽的槽面。中部槽沿运输线路全线铺设，刮板链绕经机头，机尾的链轮接成封闭形置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤以及推移输送机械化。沿输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。 用刮板输送机运送散碎物料的方式20世纪初出现于工业发达的英国。早期的刮板输送机结构简单轻便，仅用作运煤，需人工装煤，运输能力低，每小时最多只能运几十吨；输送机长度只有几十米；功率小，牵引链的强度也不高。经过多年的改进和发展，目前综采矿用的刮板输送机除了运煤之外，还有四种功能：给采煤机作运行轨道；为拉移液压支架作伸缩油缸的固定点；清理工作面的浮煤；悬挂电缆、水管、乳化液管等。 本说明书主要介绍了输送机传动部的设计计算。SGZ764/320型输送机传动部主要是由一个电动机、减速箱和液力偶合器组成，该输送机内横向布置，电动机输出的动力经由三级传动的圆锥圆柱齿轮减速速器传动。在设计过程中，对传动部的轴、传动齿轮、轴承和联接用的花键等部件进行了设计计算、强度校核和选用。本说明书主要针对主要部件的设计计算和强度校核进行了叙述和介绍。 关键词：连续运输；刮板链；减速器；设计
Abstract Conveyor is a flexible mechanical traction of the continuous conveyor is to coal face and the coal mining area of roadway layout of machinery. It is a scraper chain traction component, carrying equipment in the central trough, scraper chain placed in the middle slot of the groove surface. Central groove along the transportation routes across the board laying around by the nose scraper chain, sprocket tail then placed into a closed-shaped central slot, with the passage of Shearer and conveyor equipment necessary, to achieve loading of coal, coal loading, coal and transport mechanization over. Along the full can to the chute conveyor are installed with coal, the coal is loaded into the central tank scraper chain drag, slide in the central tank to remove the uninstall side. Chain conveyor means transporting scattered and fragmentary material appeared in the early 20th century industrial development in the United Kingdom. Early conveyor simple light, just as coal, manual loading of coal required, transport capacity, and can only transport hundreds of tons per hour; conveyor length of a few dozen meters; power is small, the intensity of traction chain not high. After years of improvement and development of mechanized mining, the current conveyor used in addition to coal, there are four functions: to Shearer for orbit; to Pull for telescopic hydraulic cylinder of the fixed point; clean up float coal face; suspension cables, water pipes, emulsion tubes. This manual introduces the conveyor drive on the design calculations. SGZ764/320 types Conveyor Drive Division is by a motor, reduction gearbox and fluid coupling formed within the horizontal layout of the conveyor, the motor output of the power transmission through three cone cylindrical gear speed Transmission. In the design process, the Department of the drive shaft, transmission gears, bearings and spline connection with the design calculations and other components, strength check, and use. The main components of this manual aimed at the design and strength check calculation was described and introduced. Key words: continuous transportation; scraper chain; reducer; design
矿用固定式带式输送机设计 摘要：本次毕业设计是关于矿用固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。 关键词：带式输送机；选型设计；主要部件 Beltconveyor Abstract：The design is a graduation project about the belt conveyor used in coal mine. At first, it is introduction about the belt conveyor. Next, it is the principles about choose component parts of belt conveyor. After that the belt conveyor abase on the principle is designed. Then, it is checking computations about main component parts. The ordinary belt conveyor consists of six main parts: Drive Unit, Jib or Delivery End, Tail Ender Return End, Intermediate Structure, Loop Take-Up and Belt. At last, it is explanation about fix and safeguard of the belt conveyor. Today, long distance, high speed, low friction is the direction of belt conveyor’s development. Air cushion belt conveyor is one of them. At present, we still fall far short of abroad advanced technology in design, manufacture and using. There are a lot of wastes in the design of belt conveyor. Keyword:belt conveyor; Lectotype Design;main parts
