减温减压岗位操作规程
目录
1、岗位职责 (1)
2、工艺流程及原理 (1)
4、主要设备一览表 (3)
5、系统检查及开、停车 (5)
6、生产操作 (13)
7、常见故障及处理方法 (16)
8、安全注意事项 (17)
减温减压岗位操作规程（试用）

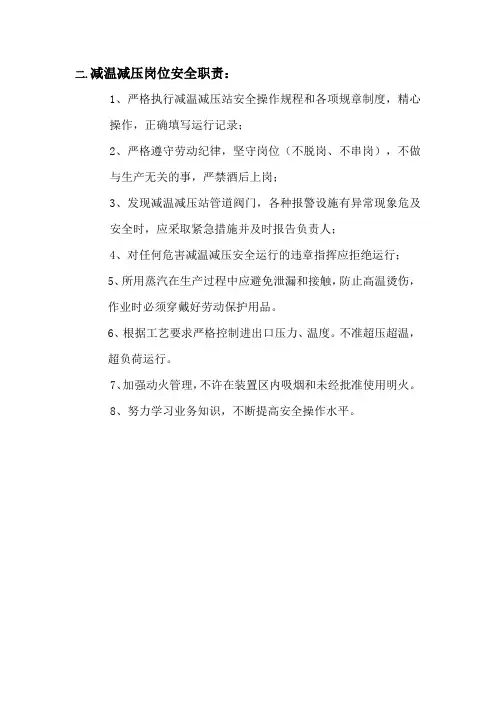

1、岗位职责
1.1 在化产班长领导下,完成其分配的作业任务
1.2 严格执行本岗位操作规程，执行公司、部门及化产工段的相关技术、管理制度，确保人身、设备安全和产品质量稳定。
1.3 负责对各种工艺数据如实记录，并服从车间或调度室的工作安排。
1.4负责本岗位管辖设备、机泵、管道、阀门及电器仪表的安全运行和维护保养。
1.5 负责各备用设备的维护保养，保证各备用设备可以随时投入生产运行。
1.6 负责调整各运行设备、机泵的作业，使之控制在最佳的工艺运行状态，控制各工艺参数符合技术规定要求。
1.7 负责完成各项技术指标，确保生产安全稳定。
1.9 负责在《减温减压记录报表》上填写工艺技术参数，在《生产作业交接班记录》上填写生产记录，在《设备巡回检查记录》上填写设备巡检记录。
2、工艺流程及原理
2.1工艺流程
由余热发电装置来的过热蒸汽分成两股分别经#1、#2减压阀，将压力从3.5MPa降至1.7MPa，进入#1、#2减温装置与高压差调节阀喷
洒的除盐水雾直接接触，过热蒸汽由450℃降到220℃后送至各区域供汽。
除盐水由厂区外线除盐水管送至方形水箱，用减温水泵抽至减温装置进行喷洒。
各蒸汽管道的凝结水汇集后回到方形水箱。
2.2工艺特点
1）减压系统采用双阀座减压阀结构，不平衡力小，调节范围大，动作平稳，无卡阻现象。
2）减温系统采用文丘里氏加笛管喷嘴的方式，无传动部件，减温水雾化效果好，喷嘴拆装方便，便于维修；采用文丘里管减温方式，减温水充分雾化，以达到较好的减温效果。
2.3工艺原理
用来冷却蒸汽的介质（除盐水）直接和过热蒸汽混合，直接喷射型减温减压系统。
过热蒸汽首先减压后进入减温装置，冷却水直接与过热蒸汽混合，吸收过热蒸汽的热量并蒸发成蒸汽，而过热蒸汽则被冷却，一定量的冷却水通过减温器内部的雾化和混合装置，加入冷却水量的控制是通过测量减温器下游的蒸汽温度来实现的，所以能产生干燥的蒸汽，这样就可以避免下有管道和设备的损坏及冲蚀。
3.1操作工艺指标
4、主要设备一览表
5、系统检查及开、停车5.1检查标准
5.1.1固定设备检查标准
固定设备检查说明：
（1）检查除盐水箱、管道（除盐水管道、蒸汽管道及凝结管、）
内部完整、清洁无杂物后关上人孔门并拆除堵板。
（2）检查设备齐全各部分联接牢固无松动，无腐蚀。
（3）保证固定设备表面清洁无脏污。
（4）检查所有阀门校验合格、电源、气源送上（气动阀、电动阀调节与DCS面板调节相符）。
（5）各电器仪表、液位计指示准确灵活好用、现场显示与DSC 面板显示相符，各联锁保护装置经试验正常。
（6）设备容器、管道阀门法兰进行气压或水压试验，符合验收标准。
5.1.2.1机泵检查标准
机泵（减温水泵）检查说明：
（1）检查联接螺栓紧固，无松动、齐全，无腐蚀。
（2）润滑油油质合格，油位在1/2～2/3之间；冷却水畅通，水量充足；无油水互窜现象。
（3）机泵附属管道畅通无堵塞，焊缝及连接阀门法兰无漏点，
阀门灵活好用；泵后压力仪表准确无误。
（4）电机接地装置良好，380V电动机使用500V摇表测量绝缘电阻其值不应低于0.5MΩ。
（5）单试电机，转向正确、电气性能良好，振动、声音无异常；
（6）单试电机正常后，连接好联轴器，恢复防护罩，盘动联轴器灵活无卡涩，待达到运行条件后再启动验收。
5.2系统开工前的检查
5.2.1水系统（除盐水）
5.2.1.1经固定设备经验收检查，确认水系统阀门正常、灵活、好用，管道无泄漏。
5.2.1.2通知综合工段向工段除盐水系统主管道送除盐水以待备用。
5.2.2蒸汽系统
5.2.2.1固定设备经验收检查，检查蒸汽系统所有管道阀门，确认正常、灵活、好用，管道、焊缝无泄漏、堵塞，现场仪表已经全部安装，现场仪表显示与DCS面板显示相符。
5.2.2.2检查蒸汽管道上的疏水器是否正常，确认蒸汽与各设备连接处阀门均处于关闭状态，堵板已经全部拆除。
5.2.3 电力系统
请示调度将电源送至减温减压装置配电室，电工将电源所送入工段控制柜，电工确认电力系统仪表、线路等全部能投入正常使用，验收合格。
5.2.4 DCS 系统
（1）热控人员对DCS系统送电，检查DCS系统各参数正常。
（2）在控制柜上进行模拟动作，确认联锁装置正确、灵敏、好用。
5.3减温减压装置及其附属设备的检查
5.4开车顺序
5.4.1减温减压系统
减温减压系统开车流程：
5.6停车顺序
5.6.1减温减压系统
减温减压系统停车流程：
6、生产操作
6.1特殊操作
6.1.1突然停电
突然停电处理流程
6.1.2计划停电
计划停电流程：
6.1.3突然停水（除盐水）突然停水处理流程：
6.2日常操作
6.2.1严格执行设备巡回检查制。
6.2.2巡检路线：值班室→方形水箱→减温减压装置→各凝结水疏水器→值班室。
6.2.3设备运行中每小时按巡检路线认真的巡检一次，由值班长进行监督，巡检内容如下：
6.2.4检查减温水泵运行声响、振动、电流及各部位温度是否在正常的范围之内。
6.2.5.检查方形水箱的液位及液位计是否正常。
6.2.6检查各凝结水排放管是否畅通。
6.2.7检查硫酸输送泵运行声响、振动、出口压力及各部位温度是否正常。
7、常见故障及处理方法
8、安全注意事项
8.1严格执行工艺操作规程和安全操作规程。
8.2开关阀门应缓慢，严禁猛开猛关。
8.3加强巡回检查,严防系统泄漏。
8.6操作人员上岗必须穿戴劳保用品。
8.7凡属于泄漏跑气，应及时采取措施，防止蒸汽烫伤。
8.8系统投运前,必须进行疏水和暖管,严防水击。
8.9操作工上岗前,严禁饮酒,并要求休息好。
9.0减温减压区域设置警戒线，并有专人把守，无关的人员禁止进入现场。
9.1 减温水必须达到除盐水规定标准，避免运行中造成孔眼堵塞。
